Все мы думаем о своей защищенности и безопасности. А по показателям надежности и безопасности трубам для дымоходов МЕТАЛОТЕРМ (METALOTERM) нет равных. Настоящая безопасность теперь доступна не только владельцам заводов и пароходов:)!

Что это такое и для чего он нужен

Данное устройство предназначено для вывода дыма и газов из нагревательных приборов во внешнюю среду. Оно представляет собой дымовой канал различной формы и площади сечения.

Другой важной функцией канала является обеспечение должной тяги в топливной системе.

Дымоудаляющие конструкции обязательно нужны для печей, каминов, газовых котлов.

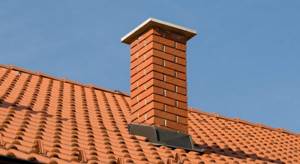

Ранее, при преобладании печного отопления, они возводились в основном из кирпича. С появлением газовых агрегатов широкое распространение получили стальные дымовые трубы.

Как устроен дымоход

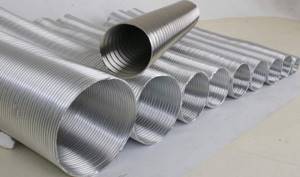

Основу металлического дымоотвода составляют трубы из металла разной длины. Конструкция позволяет легко соединять их раструбным методом. Для изгибов трубопровода предназначены колена и тройники. Крепежом служат обжимные хомуты, кронштейны.

Сверху устанавливают оголовок. Он предохраняет отвод от снега и дождя, служит для увеличения тяги, украшения крыши.

Эффективную работу обеспечивают также подставки, патрубки, дефлекторы, искрогасители и другие детали, требующиеся для монтажа дымоудаляющего устройства.

Виды и конструкции

По виду конструкций металлические дымоходы подразделяют на:

одностенные. Используют в качестве временных отводов, например, для печи в банях;
двуслойные, получившие название «сэндвич». Они состоят из внутренней и внешней труб, между которыми прокладывается утеплитель;
коаксиальные дымоотводы. Конструкция из двух каналов, осуществляющая одновременно вывод дыма и подачу кислорода в топку. Используется только для отопительных приборов с закрытой камерой сгорания.

Различают также:

прямые дымоходы. Они устанавливаются вертикально и выводятся через крышу наружу;
боковые пристяжные. Выводятся с помощью колена наружу и монтируются по стене дома;
боковые внутренние выходят в дымовую шахту, встроенную в стене, или сами встраиваются в несущую стену дома.

Стальные дымоотводы делают из различных металлов.

Из черной стали

Дымоходы из этого материала имеют низкую стоимость. Они обладают не самыми лучшими прочностными характеристиками, но могут стабильно выдерживать температуру до 500C.

Для увеличения срока службы применяют эмалированные изделия, трубы с утолщенными стенками. Дымоотводы такого вида устанавливают чаще на дачах, в банях, где отопительные приборы используются не так интенсивно.

Из низколегированной стали

Небольшие добавки легирующих компонентов придают таким отводам повышенные коррозиостойкость и прочность. Способны выдержать рабочую температуру 1200 oC. Могут подключаться к очагам, работающим на твердом топливе.

Из оцинкованного железа

Трубы из этого материала практически не ржавеют, цена на них ниже, чем на нержавейку. Однако, существуют опасения об их отрицательном влиянии на здоровье человека. При температуре нагрева свыше 419С, цинк начинает выделять ядовитые испарения.

В связи с этим рекомендуется использовать оцинкованные изделия в системах с низкой рабочей температурой до 350С. Нет никаких противопоказаний для применения их в дымоудаляющих устройствах типа «сендвич». Здесь внутренний канал исполняется нержавейкой, внешний – оцинковкой.

Следует также заметить, что оцинкованный канал, установленный без утепления, прослужит всего 1-2 отопительных сезона.

Из нержавейки

Данный вид стали имеет высокую жаропрочность и устойчивость к влиянию кислот и влаги. Дымопроводы из нержавеющей стали изготовляют как одинарного, так и двуслойного типа. Переносят температуру в пиковой нагрузке до 850 C.

Одинарные конструкции применяют в качестве внутренней части отводов и для гильзования кирпичных дымоходов. Изделие вставляют во-внутрь старого кирпичного канала и подсоединяют к патрубку котла.

Двуслойные утепленные дымоотводы стали самыми распространенными. Они хорошо задерживают тепло, благодаря чему стабильно обеспечивают должную тягу.

Правила эксплуатации ремонта и чистки

Правила эксплуатации дымоходов запрещают:

Использовать дымоходный контур для сушки обуви и вещей.
Производить растопку теплогенератора легковоспламеняющимся или не рассчитанным на мощность дымоотвода топливом.

Профилактический осмотр, при котором обязательно проверяется тяга, целостность, герметичность контура, и чистку дымоходного канала следует производить не менее 2 раз в год. Толщина зольного налета в трубе, превышающая 2 мм, — однозначный сигнал о необходимости проведения процедуры очистки контура.

Чистку дымоходов можно выполнять 2 способами:

Механически, посредством специального ершика и других приспособлений.
Химически, с помощью размещаемых в топке «чудо-поленьев», выделяющих при горении соединения, провоцирующих отслоение от стенок дымохода нагара.

Преимущества и недостатки

К преимуществам металлических дымоотводов по сравнению с кирпичными относят:

легкость конструкции, вариативность сборочной конфигурации;
оптимальное соотношение цены, качества, удобства монтажа;
простой и быстрый процесс сборки и установки конструкции;
гладкую поверхность внутренних стен, на которых не задерживаются продукты горения.

У металлических дымоходов существуют ограничения, которые следует отнести к их недостаткам:

высокая стоимость отдельных конструкций из нержавейки;
невозможность использования при постоянных рабочих температурах свыше 500С;
за исключением нержавейки определенных видов, дымоотводы из других металлов сильно подвержены ржавчине.

Чертеж и схемы

Перед установкой дымоходной трубы нужно вначале выполнить типовой проект будущей трубы. В нем будут отображены сметы расходных материалов, их количество и стоимость выполнения работы. Далее выполняется схема и чертеж всей конструкции.

Схема установки дымоходной трубы

Схема вывода дымохода

Конструкция и установка дымохода для дровяной печи

Строительные нормативы

Возведение дымоудаляющего устройства требует соблюдения строительных правил, изложенных в СНиП.

Перечислим основные из них:

высота прямого дымохода для обеспечения нормальной тяги должна быть не менее 5 метров;
над коньком крыши он должен возвышаться на 50 см, а находиться от него на расстоянии 150 см;
соединения труб в выходных или проходных отверстиях стены и перекрытий запрещены;
диаметр дымового канала не должен быть уже Ø выходного узла нагревательного агрегата;
пристяжные дымоходы не должны иметь более трех изгибов на всей протяженности канала.

Требования к установке по СНИП

Отопительная и дымоходная магистрали проектируются, устанавливаются и эксплуатируются в соответствии с требованиями СНИП, так как могут нести угрозу жизни:

Если в здании имеется несколько тепловых приборов, необходимо к каждому из них подключать отдельные металлические дымоходы.
Сечение и высота трубы должны обеспечивать естественную тягу.
Требуется соответствие диаметра дымохода для печи выходному патрубку агрегата, чтобы система могла обеспечить вывод продуктов горения.
Вся магистраль не должна иметь более 3 поворотных колен с горизонтальными участками не более 1 м.
Прогибы в конструкции недопустимы.
В местах прохождения перекрытий, стен и кровли устанавливают изоляцию из негорючих материалов.
Металл изготовления должен быть устойчив к химическому воздействию и конденсату.
Необходима абсолютная гладкость внутренней поверхности магистрали, чтобы обеспечить качественное выведение продуктов горения.
Наружные участки дымохода следует снабдить тепловой изоляцией.
Фиксация труб должна реализоваться через каждые 2 м с закреплением на несущие конструкции. Высокие дымоходы укрепляют растяжками.
В местах поворота канала необходимо устанавливать ревизионные окошки и чаши для сбора конденсата.

Сила тяги

Тяга прямого дымового канала зависит от его диаметра и высоты. Для правильного подбора этих параметров пользуются специальной таблицей. Высота в 5 м считается оптимальной.

Для горизонтальных пристяжных каналов длина, обеспечивающая тяговое усилие – 3 метра.

При сочетании и тех и других участков, рекомендуют увеличивать высоту трубы на один метр на каждый метр горизонтального участка.

Чтобы усилить тягу, можно применить один их следующих вариантов:

нарастить высоту отвода над крышей;
прикрепить на оголовок специальный флюгер;
использовать электрический дымосос.

Контур заземления дымовой трубы

Роль дымохода состоит не только в безвредном отводе продуктов горения в атмосферу, но и в защите человека от поражения током, если в него попадет молния. Чтобы этого избежать, нужно воспользоваться РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» и установить заземление:

Его не нужно возводить, если в фундаменте дымохода проложена арматура, а в подколоднике основания присутствуют любые металлические детали, присоединенные к арматурным стержням. В этом случае дымоход уже обладает молниеотводом.
Чтобы обезопасить строение от попадания молнии, используют контур заземления. Норма контура заземления оговаривается в ПУЭ (правила устройства электроустановок) п. 1.7.101, п. 1.7.103. Его нужно рассчитать и построить из стальных прутьев, арматуры или труб, которые имеют круглое сечение. Контур заземления имеет вид равностороннего треугольника со стороной ≥ 2 м. В вершине каждого угла нужно вбить вертикальную опору на глубину до 2 м. Расстояние между ними должно быть не меньше 1.5 м. Когда элементы окажутся в грунте у основания трубы, их нужно укрепить гайками, болтами или сваркой. Делая заземление нужно выбирать более длинные опоры, толщина которых указана в правилах устройств электроустановок ‒ таблица 1.7.4.

Молниезащита дымовой трубы
Сегодня продаются готовые наборы (ЗУ) для заземления дома ‒ экраны из бронированных кабелей, арматурные или трубные конструкции.

Изготовление и установка дымохода своими руками

Правильный выбор и грамотная установка готового комплекта дымохода имеет важное значение для его дальнейшего функционирования. Разумно будет поручить такую работу профессионалам. Если вы имеете соответствующие навыки и уверены в своих силах, собрать и установить дымоудаляющее устройство можно самостоятельно.

Процесс установки включает следующие этапы:

определение конфигурации дымохода;
расчет необходимого размера труб в зависимости от мощности и размера выходного патрубка отопительного прибора;
разметка проходных отверстий на стене и перекрытиях;
просверливание данных отверстий;
укладка в них термоизоляции;
присоединение начального участка трубы к нагревательному прибору;
сборка и крепление узлов дымопровода, вывод конечной части наружу;
закрепление рукава в выходных отверстиях;
установка на конце дымохода ветрозащиты и элементов, предупреждающих образование конденсата и его замерзание на выходе трубы;
отделка дымоотвода, как на крыше, так и изнутри.

Чертеж и схемы

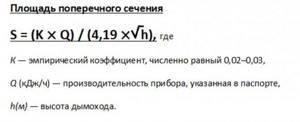

Расчет размеров

Определяем мощность нагревательного прибора.

Измеряем сечение выходного патрубка котла или печи.

По таблице рассчитываем размеры дымовой трубы:

Порядок монтажа металлических дымовых труб

Во время монтажных работ нужно позаботиться о пожарной безопасности: подумать, чем изолировать трубу дымохода через стенку? Для изоляции используют керамическую смесь, огнеупорную бумагу LYTX-2368, CIP-2368, SUPERWOOL 607 paper, огнеупорную мастику SUPERWOOL 607 HT MASTIC, KAOWOOL MASTIK, керамические трубки МКР и другие термоизоляционные материалы.

Технология выполнения монтажных работ:

Устанавливать дымоходную систему нужно от печки, поднимаясь вверх к оголовку. Начало верхней трубы, вставляется в верхнюю часть нижней трубы.
В месте стыка дымоходных элементов, нужно предусмотреть ревизионное окно.
Стыки, отводы, места соединения, другие компоненты соединяются хомутами, промазываются термостойким герметиком, рассчитанным на 1000℃.
На вертикальном участке трубы, расстояние крепления должно быть ≥ 150 м, а на горизонтальных ≥ 100 см.
Дымоходные системы проходят через стены, потолок и выходят на крышу. Диаметр отверстия должен быть значительно больше, чем диаметр дымохода. Труба с отверстием не должна соприкасаться. Для этого вырезают квадратную металлическую пластину. Понадобится еще проходной стакан из нержавейки, на котором укреплен изоляционный материал.
Завершает работу установка оголовка, Он защищает конструкцию от внешних осадков и мусора.

Схема сборки дымохода

Правила организации высоты дымохода
Если устанавливать трубу самостоятельно, можно совершить ошибку в расчетах длины дымохода. В этом случае, нужно ознакомиться с инструкцией, приложенной к оборудованию или проконсультироваться с бывалыми печниками.

Особенности монтажа

Установку проектируют так, чтобы большая часть дымопровода находилась в помещении. Тем самым сокращают теплопотери.

Правильную сборку дымоотвода начинают от отопительного прибора. Соединения труб осуществляют раструбным методом: верхнюю деталь вставляют в нижнюю до защелки, если её нет – на половину диаметра канала.

Крепления к стене располагаются на шаге не менее 1,5 метра друг от друга. Отводы и тройники монтируются на отдельных кронштейнах.

Не допускается соприкосновение элементов конструкции с коммуникациями дома.

Срок службы

Чтобы система прослужила дольше, возникает вопрос: чем можно обмотать металлическую трубу дымохода? Изолируют трубу гидро- и противопожарной термоизоляцией:

фольгоизолем;
теплоизолем;
сендвич-трубами.

По оценкам специалистов срок эксплуатации составляет от 10 до 15 лет.

К сведению! Однако в действительности срок службы металлических дымоходных конструкций составляет 5 лет.

Чтобы система прослужила долго, нужно вовремя проводить профилактические работы такие, как чистка и диагностика. Несоблюдение требований, могут привести к пожароопасной обстановке или угаранию людей.

Частые ошибки и проблемы при установке

Малая высота дымоходного устройства. В результате теряется тяга.

Выход дымовой трубы должен быть выше вентиляционных каналов, если они сконструированы в одном блоке. Иначе возникает обратная тяга.

Выбор дымоотвода, руководствуясь только малой ценой. Одностенные трубы из черного металла, тонкая оцинковка подойдут только как временные устройства. Даже из нержавейки не все марки являются достаточно жаропрочными. Предпочтение надо отдавать сплавам, выдерживающим 700 oС и выше: AISI 304, 309, 316, 321.

Советы специалистов

Самая высокая температура системы наблюдается в месте присоединения дымовода к теплогенератору. Поэтому начальная часть утепленного дымопровода должна быть неутепленной, из жаростойкого материала, чтобы не допустить перегрева.

Конденсатосборник лучше размещать внутри помещения. На улице в сильный мороз он может превратиться в лёд и разорвать ёмкость.

Традиционный грибок-зонтик плохо справляется с гашением искр, ветрозащитой. Взамен рекомендуется на верх прямой трубы устанавливать дефлектор, который фиксируется саморезами.

Назначение

По своему назначению различают:

изделия, предназначенные для сверхбольших нагрузок и сред под высоким давлением;
трубы жаропрочные для котлов;
изделия подшипниковые;
магистральные трубы;
трубная продукция для геологоразведочных работ и нефтедобычи;
водогазопроводные трубы;
изделия для химической промышленности.

Чтобы отвести продукты сгорания, нужны специальные огнеупорные трубы для печей, каминов, котлов. Такие изделия должны выдерживать не только высокие температурные режимы, но и агрессивные среды, содержащие серную и азотную кислоты, выделяющиеся в процессе горения топлива. В некоторых случаях температура может достигать 1000 градусов.

Для обустройства дымоходов производителями выпускается жаропрочная труба — сталь для которой относится к аустенитной группе (AISI 304), имеющей в своем составе повышенное содержание никеля, углерода и хрома. Эти легирующие элементы необходимы для придания сплаву высокой устойчивости к коррозийным процессам и повышенной пластичности.

Жаропрочные нержавеющие трубы с толщиной стенок не менее 0,5 миллиметра способны обеспечивать абсолютную эксплуатационную безопасность в условиях высоких температур.

Как утеплить

Утепление дымохода – актуальная задача в условиях российского климата.

Для этого уже придумали систему сэндвича, когда на отводной канал надевается труба из утеплителя, а на неё – внешняя труба, выполняющая роль защитного короба.

Так называемая двуслойная система с утеплителем получила сейчас широкое распространение.

Подобную конструкцию можно смастерить самостоятельно. В качестве утеплителя применяется базальтовая вата, которая накладывается на внутреннюю часть, обматывается армированной сеткой и поверх надевается внешняя труба.
