Осваиваем схему тёплый пол от полотенцесушителя

В многоквартирных домах, особенно возведенных в советское время, ежегодно возникает проблема во время наступления осенних и зимних холодов. Отопление, подаваемое централизованно в таких постройках, включается только при достижении постоянной холодной температуры за окном в течение длительного времени.

Квартиры остывают после лета, в них некомфортно и прохладно, что чревато частыми простудами для их владельцев. Статистика утверждает, что до 80% жилых многоквартирных домов имеет централизованное отопление. Наличие в квартире радиаторов не гарантирует достаточного тепла, поэтому хозяевами принимается решение об обустройстве автономного теплого пола.

В многоэтажках, где проживает большинство населения, высокий уровень теплопотерь за счет перекрытий и конструктивных особенностей. Прогреть обычный дом радиаторами представляется очень сложным, поэтому теплый пол от полотенцесушителя в квартире способствует повышению уровня тепла и комфорта.

Подключение труб теплого пола схемы и необходимое оборудование

Установка труб теплого водяного пола осуществляется под цементную стяжку. Причем перед началом работ потребуется аккуратно снять старое покрытие, выровнять основание и в обязательном порядке уложить слой гидроизоляции. Его основная задача – это защита от протечки, своеобразная герметизация системы. Также имеет смысл использовать и теплоизоляционные материалы с фольгированным покрытием, которое будет отражать тепло внутрь помещения, не давая ему утекать сквозь основание.

Для подключения теплого пола к собственному газовому, твердотопливному или любому другому котлу, так же как и к радиатору централизованной системы отопления, необходимо использовать следующее оборудование:

циркуляционный насос, способный обеспечить бесперебойное движение теплоносителя и равномерный прогрев поверхности;
управляющий клапан, отвечающий за поддержание установленной пользователем температуры. Как только она достигает нужных параметров, устройство прекращает подачу теплоносителя;
термостат, исполняющий роль предохранителя. Он предотвращает выход из строя насоса при внезапном повышении температуры воды, мгновенно отключает его от сети;
коллекторная группа, распределяющая воду по контурам труб. Она в обязательном порядке оснащается клапанами, которые позволяют поддерживать требуемую температуру на каждом участке покрытия;
терморегулятор, обеспечивающий управление системой отопления и позволяющий устанавливать требуемую температуру, в зависимости от времени суток и других факторов. Функциональность зависит от модели устройства, поэтому следует хорошо подумать, какие опции нужны именно вам.

Кроме того, основным элементом схемы подключения такого теплого пола, конечно, являются трубы. Их также нужно выбирать очень тщательно, чтобы обеспечить надежность и долговечность отопительной системы. Сегодня многие эксперты рекомендуют использование изделия из металлопластика, которые обладают великолепными прочностными характеристиками и хорошо отдают тепло. Также неплохой вариант – трубы из сшитого полиэтилена. Но если вы делаете выбор в их пользу, потребуется установка дополнительного разделителя, сводящего к минимуму риск гидроудара. Специальная емкость еще и повышает устойчивость материала к перегреву при закипании воды, подаваемой из газовых котлов.

Для монтажа и подключения теплого пола есть возможность применять и обычные стальные трубы, которые обойдутся значительно дешевле новомодных высокотехнологичных решений. Впрочем, они также имеют один существенный недостаток – большой вес и необходимость в выполнении сложных сварочных работ в процессе монтажа контуров.

Подключение к индивидуальному отоплению

Другой способ подключения – это использование индивидуальной системы отопления. В этом случае все гораздо упрощается, ведь вам не нужно получать никакие разрешения. Эта схема практически не имеет недостатков. Как правило, такая схема может иметь в своей комплектации следующие элементы:

Термостатический клапан. На него подается сигнал от установленного температурного датчика на включение и выключение обогрева.
Балансировочный клапан. Благодаря этому полностью исключается холостой ход теплоносителя в контуре. Если теплоноситель не подается, то он запускает обогрев по малому кругу без котла.
Циркуляционный насос. Это устройство позволяет достигать равномерной температуры по всей площади пола.
Предохранительный термостат. Его установка осуществляется на подаче. Он осуществляет контроль температуры теплоносителя во всей отопительной системе теплого пола.
Электрический привод. Он используется для управления клапанами каждого контура.
Коллектор, который распределяет потоки теплоносителя по разным контурам.
Выносной температурный датчик. Подключение датчика теплого пола осуществляется на всем блоке управления.

Параллельное подключение теплых полов

Тёплые полы водяные правила монтажа и укладки своими руками
При параллельном подключении в точках привязки полотенцесушителя устанавливаются тройники. К ним через запорную арматуру подсоединяется труба контура напольного отопления. При этом обязательна установка одного регулирующего вентиля для управления расходом воды через контур.

Недостатком этого вида подключения является вероятность того, что через полы будет проходить недостаточное количество теплоносителя. Это обусловлено тем, что сопротивление контура превышает гидравлическое сопротивления полотенцесушителя.

Для налаживания качественной циркуляции придется ограничивать расход воды через ПС, прикрывать кран на входе или выходе с отопительного прибора. Это может вызвать общее снижение протока по стояку и жалобы соседей.

Как решение этой проблемы можно установить циркуляционный насос малой мощности. Агрегат будет принудительно прокачивать теплоноситель, но это вызовет небольшой расход электрической энергии. Мощность насосов для применения в описанном случае составляет 50 – 70 Вт.

Способы совмещения

Полотенцесушитель – это специфический отопительный прибор, обогревающий ванную комнату, используемый для сушки разнообразного мелкого текстиля. Теплые полы обустраивают в тандеме с водяным прибором.

Полотенцесушители могут быть подключены к одному из следующих типов трубопроводов:

к централизованному отоплению – это крайне редкий вариант;
к магистральному стояку;
к рециркуляционному ответвлению горячего водоснабжения.

Указанные разновидности отличаются режимами работы, диаметром. Если подсоединить теплый пол к первому варианту, он будет греть только в отопительный сезон. При внедрении к рециркуляционной линии дополнительный обогрев возникает при открытых кранах. Переменный режим образуется при привязке к стояку, этот вариант не рационален, так как проявляет малую производительность.

Теплые полы подключаются к полотенцесушителю параллельно, последовательно либо через циркуляционную станцию. Первые два способа воздействуют на гидравлические параметры стояка. Циркуляционный узел, оснащенный теплообменником, позволяет разделить функционал полотенцесушителя и контура теплых полов.

Параллельное подключение

Реализуется посредством тройников: труба, обслуживающая напольное отопление, присоединяется с помощью запорной арматуры. Обязательным компонентом является регулирующий вентиль, позволяющий координировать расход воды.

Решение имеет существенный недостаток: велика вероятность прохождения сквозь схему недостаточного объема теплоносителя. Причина подобного эффекта – гидравлическое сопротивление контура выше аналогичного параметра полотенцесушителя. Для обеспечения полноценной циркуляции воды придется ограничивать расход последнего, прикрывая входной или выходной кран. Но эта мера может вызвать недовольство соседей, так как вероятно общее ослабление потока.

Решением может стать маломощный циркуляционный насос производительностью до 50-70 Вт, он будет принудительно прокачивать рабочую среду. В этом случае возникнут затраты на электроэнергию.

Последовательное

Точкой стыка становится разрез стояка, при таком сценарии оба отопительных прибора будут функционировать одновременно. Стояк отключают, из него вырезают участок трубопровода, в срез внедряют шаровой кран и вентиль (либо 2 вентиля), через них присоединяют трубопровод контура.

Схема установки теплого пола от полотенцесушителя

Минус решения – возникновение большого сопротивления в работе стояка. Эффект усилится, если прикрутить регулирующий вентиль. Здесь не рекомендуется использование циркуляционного насоса, он будет лишь дополнительным препятствием.

Схема с теплообменником

Оптимальное решение рассматриваемого вопроса – использование узла с теплообменником и насосом. Рабочая среда, циркулирующая в трубах контура, нагревается от воды в теплообменнике. В такой связке образуется полноценная гидравлическая независимость.

Рекомендуется подключать насос последовательно по отношению к полотенцесушителю, кроме станции необходимо вмонтировать байпас. Параллельное внедрение в данном случае сопровождается теми же недостатками, что присущи подключению напрямую, один из них – недостаточный поток нагретой жидкости.

Виды полотенцесушителей

Эффективные теплые полы на балкон делаем своим руками

Полотенцесушитель представляет собой особый вид радиатора в форме змеевика, по изогнутой трубе циркулирует рабочая жидкость. Водяная модель используется в комплекте с фитингами, обеспечивающими подключение к системе горячего водоснабжения, в электрических вариациях есть встроенный ТЭН. Принцип работы у обоих устройств одинаковый: труба, нагреваясь вслед за энергоносителем, сушит воздух в помещении, выводит влагу из развешенных полотенец. В стандартном исполнении батарея фиксируется к стене.

Водяной

Врезается в систему отопления и горячего водоснабжения, это самый распространенный вариант конструкции. Он не зависит от подачи электроснабжения и обладает следующими преимуществами:

простота исполнения,
безопасность,
неприхотливость в обслуживании,
лояльный ценовой диапазон и разнообразие моделей,
эффективное выполнение поставленной задачи.

Но есть и слабые стороны:

полная зависимость от подачи горячей воды или отопления;
образование слоя коррозии и накипи изнутри, что сказывается на способности к нагреванию корпуса.

Водяной полотенцесушитель

Нельзя забывать, что в таких системах часто образуются воздушные пробки.

Электрические

Представляют собой полноценные радиаторы с закрытым контуром. Их габариты чуть больше (сказываются особенности конструкции), их можно установить в любую зону ванной, лишь бы шнур дотягивался до розетки. Электрические модели могут быть масляными, они привлекательны благодаря высокой теплоемкости, и «сухими» – в них нет рабочей жидкости, проложен кабель.

Преимущества линейки:

длительный эксплуатационный ресурс;
надежность в использовании;
умеренное энергопотребление;
прибор можно включать и выключать по мере необходимости.

Минусом является полная зависимость от подачи электроэнергии, продукция реализуется в высоком ценовом сегменте. Электрические вариации могут быть дополнены полезными опциями – термостатом, таймером, защитной автоматикой.

Электрический полотенцесушитель

На профильном рынке встречаются универсальные модели, объединяющие положительные свойства обеих категорий, их подключают к электросети и отоплению. При правильной врезке сушилка будет радовать круглый год: летом от сети, а зимой от централизованного отопления. Единственная сложность – выбор оптимального места монтажа.

Законность подключения

Любая труба с холодной/горячей водой внутри автоматически является частью инженерной системы квартиры. Согласно 25 статье Жилищного Кодекса РФ перенос, замена инженерных сетей является перепланировкой, которую необходимо узаконить. В 26 статье указано, что схемы разводки отопления и ГВС утверждают поставщики теплоносителя. Поэтому врезаться законно в систему отопления и горячий водопровод эти компании не позволят в принципе.

Штрафные санкции по незаконно выполненной перепланировке описаны в 7.21 статье административного кодекса КоАП РФ. Это штраф в размере от 2000 до 2 500 рублей и предписание вернуть все в исходное состояние, то есть, восстановить целостность стояка полотенцесушителя без посторонних врезок.

Кроме того, водяной теплый пол невозможно вынести из ванны, туалета, совмещенного санузла или кухни. Поскольку разводка инженерных систем над жилыми помещениями не допускается. Это еще один штраф, но не самый страшный.

В настоящее время в домах и отдельных подъездах установлены приборы учета расхода тепловой энергии. Поэтому, незаконно подключившись, а без разрешения поставщика горячей воды это именно незаконное действие, к полотенцесушителю, вы автоматически в одностороннем порядке нарушаете положения договора с поставщиками теплоносителя:

если стояк полотенцесушителя входит в систему отопления, подъездный или общедомовой счетчик калорий покажет завышенную цифру, все соседи в складчину будут оплачивать ваш долг;
если стояк ПС имеет подключение от ГВС, то расход тепла в контурах теплого пола вообще никак не учитывается поставщиком, так как в системах горячего водоснабжения тепловые счетчики не предусмотрены.

Таким образом, при обнаружении несанкционированного подключения ТП в ванной комнате долги по отоплению будут списаны на собственника квартиры. И суммы эти значительно выше административных штрафов.

В настоящее время обладает законностью единственная схема подключения теплого пола:

к стояку параллельно крепится теплообменник;
теплый пол подключается к вторичному контуру этого теплового прибора.

Теплообменник имеет мощность, сопоставимую с расходом тепла в регистре отопления или полотенцесушителе. Контуры изолированы друг от друга, в трубы теплого пола можно залить чистую воду без примесей, снизить давление и температуру для увеличения ресурса, обеспечения безопасности.

Основные материалы изготовления сравнение характеристик

Своими руками — Как сделать самомуРемонт черновых полов своими рукамиКак отремонтировать черновые полы

Основными материалами изготовления полотенцесушителей являются нержавеющая сталь и латунь, в бюджетных вариантах для установки в многоквартирные дома применяют оцинкованную сталь. При выборе покупатель часто отдает предпочтение широко разрекламированный нержавейке, имеющей эстетичный внешний вид. Чтобы определить, какой металл лучше, следует сравнить их основные характеристики с точки зрения эффективности в качестве материалов для теплообменных устройств.

Если рассмотреть нержавейку, то она почти в три раза дешевле латуни или меди, выдерживает температуры более 450º С, в малой степени подвержена коррозии в воде. Хотя нержавейка коррозионно-устойчива и не боится воздействия растворов большинства кислот и щелочей, при некачественном изготовлении сплава (нарушение технологии, дефекты структуры, пониженное содержание основных легирующих добавок хрома) в структуре могут возникнуть коррозионные процессы. Материал обладает высокой прочностью и долговечностью, безвреден в течение всего периода эксплуатации, но в качестве деталей сантехнической арматуры используется намного реже цветных металлов.

Латунные сплавы на основе меди по теплопроводности превышают нержавейку в 4 раза, что является основным преимуществом при использовании материала в качестве теплообменника. Латунь обладает высокой коррозионной стойкостью (ее поверхность покрывается защитной пленкой из окислов, служащей барьером от проникновения кислорода к чистому металлу). Цветные металлы в отличие от сталей не подвержены электрохимической коррозии, при использовании максимальная температура протекающего теплоносителя не должна превышать 260º С.

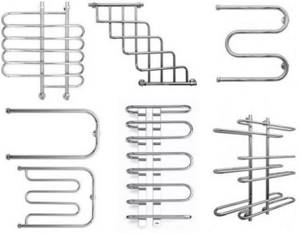

Рис. 4 Виды полотенцесушителей – П, М образные и лестница

Особенности использования

Тёплый пол от полотенцесушителя в ванной комнате – это, скорее, не обыденность, а исключение из правил. Однако такая система отопления всё же существует, поэтому и заслуживает внимания.

Напомним, что данная водяная система обогрева будет напрямую зависеть от того, как функционируют централизованная сеть коммуникаций. И, к примеру, падение давления в общей системе или ухудшение качества теплоносителя будет влиять на проходимость контура воды.

Как произвести монтаж тёплого водяного пола в квартире с использованием теплообменника. Об этом можете прочитать в этой статье.

Не забывайте и о возможных аварийных ситуациях. Если труба разорвётся в случае гидроудара, то появившуюся протечку нужно будет заделывать тут же. Необходимо будет снимать как кафельную плитку, так и ремонтировать участок стяжки. Возможно даже, что при аварии вы затопите соседей.

Помните, что горячий сушитель для полотенец может стать вашей проблемой. Если термостата нет, то в ванном помещении сложно будет добиться оптимальной температуры. Слишком нагретый пол может чересчур высушивать маленькое помещение ванны. Ведь нестабильность работы горячего водоснабжения в многоквартирках явление не редкое. В некоторых случаях может помочь коллектор и датчик термоконтроля, но тогда, естественно, отопительная система потребует больших финансовых вложений.

Про виды термостатов для тёплого пола можете прочитать .

Тёплый пол в ванной комнате – это, безусловно, комфорт и тепло, которого так не хватает в холодное время года. Подключение системы к полотенцесушителю является одним из вариантов создания данных благоприятных условий.

Монтаж тёплого пола от полотенцесушителя можно осуществить самостоятельно, но только если у вас имеются соответствующие навыки. Если же опыта нет – положитесь на умения квалифицированных работников.

Принципы действия отопительной системы

Технической сложности такой вариант подключения не представляет. Полотенцесушитель представляет собой отопительный прибор, устанавливаемый практически в каждой городской квартире. С конструктивной точки зрения – это внешний элемент коммуникаций, через который циркулирует горячий теплоноситель или горячая вода системы ГВС. Такие элементы часто ставятся в качестве компенсирующей петли системы отопления, играет роль дополнительного источника тепла в помещениях с повышенной влажностью. Название элемента говорит само за себя, отсюда и змеевидная форма, благодаря которой можно эффективно использовать нагретый контур.

Для эстетики обычно полотенцесушители изготавливают из нержавеющей стали или покрывают никелированным покрытием. Сама конструкция и способ подключения полотенцесушителя к централизованной коммуникации позволяют без особой сложности подсоединить к нему трубу водяного пола. Как правило, для теплых полов используются трубы небольшого диаметра. Для ванной комнаты, площадь которой редко когда в городской квартире превышает 4-5 м2, потребуется всего 15-20 метров трубы.

Существует два вида полотенцесушителей:

змеевик, который подключен к централизованной системе отопления;
змеевик, который подключен к централизованному ГВС.

В первом случае, с наступлением отопительного сезона, вода заполняет полотенцесушитель и соответственно попадает в контур теплого пола, нагревая поверхность пола.

Первый вариант работает только в период действия отопительного сезона. Все остальное время ваш теплый пол будет бездействовать. Подключенный к системе ГВС змеевик выглядит предпочтительнее. Такой пол в ванной будет работать всегда, обеспечивая хороший микроклимат и комфортную температуру.

Подготовительные работы при подключении своими руками

При проведении работ по установке полотенцесушителя своими руками в металлический стояк, в зависимости от выбранного способа, понадобится различный инструмент. Для установки хомутов необходима дрель со сверлом по металлу и шестигранник нужного диаметра, если труба обрезается для крепления муфты Gebo, понадобится болгарка с диском по металлу для обрезки стояка и подгонки по размеру участка трубы между муфтами.

Для правильного подключения такого прибора понадобится строительный уровень – нижние трубы к полотенцесушителю рекомендуется подводить с небольшим уклоном для обеспечения самопроизвольного стекания воды из трубопровода полотенцесушителя при отсутствии теплоносителя (особенно важно при подключении узла к системе отопления). Перед проведением работ отключают стояк от подачи воды в трубопровод полотенцесушителей и готовят две емкости для непрерывного слива воды из системы

Перед проведением работ отключают стояк от подачи воды в трубопровод полотенцесушителей и готовят две емкости для непрерывного слива воды из системы.

Рис. 16 Примеры монтажа старого полотенцесушителя в однотрубной и двухтрубной системе

Теплообменник

Наиболее оптимальным решением будет применение узла с насосом и теплообменником. В последнем происходит прогрев теплоносителя. В такой конструкции удается добиться образования полноценной гидравлической независимости.

Лучше всего осуществлять последовательное подключение насоса к полотенцесушителю. Кроме того, обязательно нужно установить байпас. Если же выполнить параллельное включение, то появятся те же недостатки, что и при прямой врезке. И самый главный минус – малый поток жидкости.

Установка теплых полов в ванной плюсы и минусы

Не подключайте водяной контур к отоплению без разрешения соответствующих инстанций

Монтаж теплого пола в ванной комнате легко можно сделать самому. В квартирах с центральным отоплением изменение системы обогрева без необходимых разрешений является незаконным.

Если самостоятельно, без ведома определенных органов, сделать тёплые полы от центрального отопления, то в результате соседи будут жаловаться, что в квартирах достаточно холодно, поскольку упадет давление в трубах. Если обнаружится, что теплые полы были сделаны неправомерно, то потребуется снимать систему и заплатить штраф.

Учитывая такие факты, в высотных домах рекомендуется начинать монтаж только после оформления необходимых документов и разрешений.

Двухходовый клапан

Альтернативным вариантом могут стать электрические системы обогрева пола.

Если же и будет прокладываться система водяного отопления полов, то зачастую в ванных применяется подключение от полотенцесушителя. Главное, в таком случае позаботиться не только о себе, но и о соседях.

У них может произойти снижение температур в батареях. Во избежание тепловых потерь у других людей, ставится двухходовый клапан.

Перед монтажом следует ознакомиться с недостатками и достоинствами системы, которые приведены в таблице:

№	Достоинства	Недостатки
1	Система невидима для глаз и не занимает место в отличие от радиаторов.	Первоначальная стоимость довольно высокая.
2	Принимать ванну и находиться в комнате приятнее, когда стоишь на теплом полу.	С теплым полом нельзя устанавливать некоторые виды покрытий. Но в ванной, как правило, применяется плитка, поэтому трудностей не должно возникать.
3	Быстрая окупаемость системы отопления.

Если делать монтаж своими руками, то стоимость существенно будет сокращена и от системы отопления будут только положительные эмоции.

Нужно помнить о разрешениях, которые уберегут от уплаты штрафов при подключении системы к центральному отоплению, а также от судебных разбирательств.

Источники теплоносителя

Для работы теплого пола нужен источник теплоносителя.

Как правило, для питания водяных систем используются два варианта:

нагрев воды в собственном котле автономной системы отопления

подключение к системе центрального отопления (ЦО)

Наличие собственного котла позволяет решить все проблемы с питанием трубопроводов. Владелец дома сам решает, когда запустить подачу теплоносителя, какую температуру и давление воды установить в системе. Подключение к ЦО делает пользователей зависимыми от графиков подачи тепла в дома.

Однако, они избавлены от других проблем и не задумываются о проблемах с топливом, о состоянии сетей, необходимости ремонта и прочих рабочих проблемах.

В сетях ЦО всегда нормативное давление и температура теплоносителя, позволяющие точно рассчитывать и настраивать подачу теплоносителя в петли теплого пола.

Конструкция тёплого пола вместо полотенцесушителя

Качественная работа напрямую зависит от грамотно смонтированной подложки. В её состав входят 5 основных составляющих:

изоляция от возможных протечек;
монтажная сетка из металла;
теплоизоляция;
демпферная лента, компенсирующая различные расширения;
один из видов стяжки (сухая либо мокрая).

В среднем толщина такой подложки составляет 5–15 см.

Суть конструкции в том, что трубы из металлопластика фиксируются между собой во фрагменты, кладутся на подложку и фиксируются к коллекторам. Через последний циркулирует теплоноситель, и производится возврат обратки. Тёплый пол — конструкция низкотемпературная, потому как его нагрев не превышает 45 °C.

Справка! Для улучшенного прогрева помещения в качестве напольного покрытия лучше применять керамическую плитку либо стяжку из бетона.

Преимущества

Отсутствие помех для проведения отделки комнаты;
сохранение и экономия расхода тепла. Особенно это актуально для помещений с высокими потолками;
абсолютная экологичность. Эта конструкция не оказывает негативного влияния на здоровье человека.

Недостатки

Дорогостоящая установка теплого пола;
административный запрет на монтаж этой конструкции;
увеличение веса перекрытия из-за наслоения подложки в ванной комнате.

Достоинства и недостатки электрических моделей

К преимуществам можно отнести такие моменты:

Большой ресурс.
Конструкции имеют высокую надежность.
Потребляют довольно малое количество электроэнергии.
Прибор может отключаться и включаться по необходимости.

Недостаток в том, что имеется зависимость от электрической энергии. Второй недостаток – высокая стоимость. В дополнение могут устанавливаться таймеры, термостаты, автоматика для защиты.

Стоит отметить, что в продаже можно встретить и комбинированные конструкции. Они включаются как в систему отопления, так и к электропитанию. Главное – выбрать правильно место, в котором будет установлен прибор.

Полотенцесушители сложной формы как подключать

Основное отличие при работе полотенцесушителя из большого количества элементов от простого – его высокое гидравлическое сопротивление, приводящее к тому, что объем проходящего теплоносителя будет меньше и соответственно прибор не будет достаточно прогрет. В данном случае следует уменьшить диаметр перемычки при ее наличии или вообще отказаться от байпаса и убрать все запорные краны, подключив полотенцесушитель последовательно в трубопровод стояка.

Если сильно разветвленный полотенцесушитель расположен на большом расстоянии от стояка и не хочется убирать байпас, следует выбрать диаметр подводящих труб равным или большим сечения стояка.

Рис. 19 Комбинированные полотенцесушители

Ключевые особенности

Перед тем как установить теплый водяной пол у себя в ванной или другой комнате, обратите внимание на некоторые нюансы

Отличительная особенность водяной системы — это трубы, по которым течет подогретая вода. Она способствует подогреву поверхности.
Количество поступаемого на пол тепла зависит от того, какие отделочные материалы используются в качестве декоративного покрытия. Рекомендуется выбирать отделку с высокой теплопроводностью.
Система сопряжена с потенциальной опасностью — протечками. Потому не во всех квартирах и не в каждой комнате допускается ее установка своими руками и с помощью специалистов.
Не допускается установка выше первого этажа в многоквартирных домах. Если подвальное помещение жилое, на первом этаже монтаж недопустим.
Водяной пол нельзя подключать к централизованному отоплению и к системе подачи горячего водоснабжения.
При наличии в частном доме или на первом этаже многоквартирного дома газового автономного котла, смело приступайте к установке теплого водяного пола своими руками.
Для подогрева воды для отопления пола специалисты рекомендуют использовать специальные бойлеры — котлы.
Обязательно требуется укладка бетонной стяжки плавающего типа. Если это старый дом с деревянными перекрытиями, работа считается невозможной для выполнения, поскольку возникает большой риск обрушения.
При наличии не отапливаемого подвала, пол в комнате дополнительно утепляется пенополистиролом или керамзитом.

Преимущества и недостатки

Прежде чем решить устанавливать в ванной теплый пол, основанный на теплой воде, и делать это своими руками, либо привлекать специалистов, ознакомьтесь с основными плюсами и минусами.

К сильным сторонам системы относят:

Обогревается большая площадь ванной или другого помещения при небольших энергозатратах. Если сравнить с радиаторами отопления и возможностями полотенцесушителя, вы существенно сэкономите средства.
Легко заменяет отопительные приборы, становится основным инструментом обогрева ванной и других помещений.
Качественная водяная система равномерно прогревает пол по всей его поверхности.
Конструктивные особенности отопления позволяют достигать эксплуатационного срока в 50 лет и более.
Внутри ванной комнаты и жилых помещений поддерживается оптимальная температура, влажность.
Отсутствие дополнительных отопительных приборов, полотенцесушителя делает помещение более привлекательным, расширяет возможности для дизайнеров.
Водяной пол совместим со многими системами отопления. Многие подключают его от полотенцесушителя.
В ванной отсутствует грибок, не создается сырость.
Установка полотенцесушителя не обязательна.
Вы самостоятельно регулируете комфортную для вас температуру.
Система безопасна.
За водяным теплым полом ухаживать достаточно просто, если сравнивать за другими приборами отопления.

Недостатки

Не спешите приступать к работе в ванной своими руками, не ознакомившись с главными недостатками водяного теплого пола.

Их нельзя монтировать в многоквартирных домах, подключать к централизованной системе отопления;
Установка имеет определенные трудности;
Для работы системы подогрева пола обязательно приобретается специальный водяной насос;
Если неправильно монтировать отопление своими руками, возникают протечки. Устранить их сложно.

Устройство и принцип работы

К теплому полу в ванной не предъявляется такое требование, как равномерный прогрев воздуха в помещении, важно лишь, чтобы его поверхность всегда была комфортной температуры и сухой, чтобы капли и брызги быстро исчезали. Это самая влажная зона в квартире, если отопления от полотенцесушителя не достаточно, здесь появляются грибки и плесень, затхлый запах.

Система теплых полов поможет создать оптимальный микроклимат, избавит от лишней влаги. Она может базироваться на электрической или водяной схеме. Последняя вариация имеет в основе металлопластиковые или пластиковые трубы, заключенные в стяжку, по ним перемещается нагретый теплоноситель. Это экономичное решение, но оно характеризуется сложным монтажом.

Электрический теплый пол даже в ванной абсолютно безопасен, все его функциональные компоненты надежно изолируются в подпольном «пироге». Питание в этом случае подводится с помощью кабеля. Существует его модернизированная вариация – инфракрасный пленочный пол: при его обустройстве не понадобится стяжка, есть возможность регулирования температурного режима, монтаж выполняется непосредственно под декоративное покрытие.

В тандеме с полотенцесушителем принято обустраивать именно водяную систему, так как здесь нет потребления электроэнергии, нагретый теплоноситель подается непосредственно из системы горячего водоснабжения.

Вариации

Не обращая внимания на незаконность этой процедуры, простонародный навык располагает разными методиками укладывания тёплого пола от сушителя полотенец:

Для присоединения можно применить методичное присоединение, полная схема которого непременно есть на ремонтных форумах. Чтобы уберечь подобный пол от перегрева, применяется фольгированный пенофол, какой ложится 2-мя слоями, под системой, и над ней. Опять же можно применять термоизоляционную сухую смесь для напольной стяжки. Уменьшить температуру сможет помочь применение трубы из матерьяла с меньшей проводимостью тепла. Говоря проще, подходит любой вариант, который сможет помочь физически изолировать теплоноситель от плоскости.
Часто в ход идёт схема параллельного подключения. При небольшой площади допускается применять количественную регулировку подачи теплоносителя при помощи специализированного клапана, какой имеет термостатирующую головку. Тут нужно будет только один слой пенофола.
Самым правильным и экономически подходящим считается устройство насосного узла с термосмесительным клапаном. Подобный вариант подойдет для помещения с любой площадью и в данном главный его плюс. Разумеется, потребуется подробная схема и хороший план, по другому существует риск наделать очень малоприятных оплошностей.
Еще 1 другой вариант – устройство называющейся гидрострелки. Это коротко-закрытый гидравлический узел, который является куском трубы размером 2х2. Он делается из нержавейки или оцинковки.Конструкция тёпленького пола от сушителя полотенец

Все это важные методики установки конструкции тёплого пола при помощи подобного устройства, как сушитель полотенец.

И всё-таки, для тех, кто живет в многоэтажке и хочет нагреть в ванне пару-тройку метров квадратных пола, лучше попросить профессионалов, чем рисковать. Ведь высококачественная, а самое основное – профессионально сделанная конструкция тёплого пола даст возможность убрать проблему неудовлетворительного обогревания помещения раз и насовсем, и также сбережет массу нервов и времени.

Вы прочли заметку — Осваиваем схему: пол с подогревом от сушителя полотенец

Чего ожидать

Охота сразу же предупреждать, что высококачественная установка тёплого пола от сушителя полотенец просит определённых расчетов, знаний и навыков, по другому вы неминуемо столкнётесь с такими проблемами:

Через чур горячий сушитель полотенец. Слишком прогретая напольная поверхность тоже может стать трудностью, если ваш прибор трудится через чур активно. Порой уменьшить температуру сушилки не выходит, и вот тогда вся установка не имеет смысла. В разных зданиях могут быть сбои с горячей водой, и если при этом у вас есть подпольная конструкция – то она выполнит поверхность не просто холодной, а ледяной

Данный момент тоже необходимо взять во внимание при установке. Проблему решить можно установкой измерителя контроля температуры. При неграмотном порядке работы, вы рискуете нарушить обычную подачу, и оставить и собственную и соседскую жилая площадь совсем без горячей воды. Через чур большое давление в наборе со нечаянным заломом труб, приводит к прорыву всей конструкции, после этого нелегальная установка пола вскроется и результаты могут быть самыми малоприятными. Если вы планировали обратиться к специалистам, быстрее всего вы получите отказ, так как, в основном, компании не желают связываться с преступными видами монтажа.

Тёпленький пол от сушителя полотенец

Если вас не пугают подобного рода сложности, можно испробовать выполнить установку тёплого пола от сушителя полотенец самостоятельно. Для этого есть несколько важным видов подключения.

Специфика монтажа полотенцесушителя

Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.

При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.

Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол

Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.

Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими сальниками. Модели допускается нагружать до 5 кг

Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.

При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.

Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.

Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.

С особенностями подключения ПС к системам ГВС ознакомит подборка фото:

Галерея изображений

Полотенцесушители, подключаемые к стоякам централизованных сетей горячего водоснабжения, используются как приборы для сушки белья и обогреватели ванных комнат

Изготавливают их из бесшовных стальных труб в виде лестниц с перекладинами или выполненных в форме змеевика конструкций

Приборы изготавливают из материалов, устойчивых к стандартным для ванных и душевых условиям эксплуатации. Внешнее покрытие защищает трубы от ржавления

Приборы-полотенцесушители, выпускаемые для подключения к стоякам ГВС, могут использоваться в качестве радиаторных типов, допускаются к подключению в контуры отопления.

Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.

Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.

Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.

Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают

Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.

Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.

Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас

Что это такое

Существует несколько видов теплых полов, но у нас наибольшую популярность завоевали водяные. Их востребованность объясняется выгодной эксплуатации, экономией энергоресурсов.

Справедливо будет заметить, что монтировать систему своими руками легче в частном доме, нежели в квартире. Будет она располагаться в ванной или другой комнате — вопрос сугубо индивидуальный.

При выборе системы теплого пола нужно принимать во внимание не только ее стоимость в магазине и цену установки, но и стоимость эксплуатации. По этим показателям водяные теплые полы заметно опережают конкурентов

Система для отопления водой в ванной комнате или жилых помещениях состоит из полипропиленовых или металлопластиковых труб, теплоизоляции, коллекторов, фитингов, термостата. Выполнив грамотную установку, отопитель прослужит вам порядка 50 лет.

Общая информация

С принятием СНиПа 2.04.01‑85, в котором появился термин «полотенцесушитель», устройство вскоре вошло во всеобщее употребление.

Малоэстетичные и к тому же бесполезные с окончанием отопительного сезона железные конструкции, крашеные «серебрянкой» или нитрокраской, тем не менее пришлись по вкусу домохозяевам, и вскоре те стали правдами и неправдами доставать и устанавливать никелированные, изящные, элегантные и практичные евроагрегаты.

Не потеряла эта тема актуальности и теперь: в жилом фонде еще много домов старой постройки, где владельцы квартир, начиная ремонт или замену сантехнического оборудования, обращают свое внимание и на такие полезные и необходимые в оснащении ванной комнаты устройства, которые вполне по силам домашнему мастеру для самостоятельной установки

( 1 оценка, среднее 5 из 5 )

Виды полотенцесушителей

Подключаемые к трубопроводной магистрали полотенцесушители делятся на три основные категории:

Водяные. Основной вид во всех многоквартирных и частных домах, работают по принципу циркуляции через полотенцесушитель воды, представляют собой отрезок изогнутой трубы различной формы или лесенку с нарезанной резьбой на выходных патрубках. В домах старой постройки элемент нередко подключали к трубам отопления и он функционировал только в отопительный сезон, в современных жилых многоэтажках полотенцесушитель подсоединяют к трубопроводу горячего водоснабжения.
Электрические. Прибор представляет собой обычный автономный нагревательный элемент, не связанный с водой, его можно устанавливать в любом месте квартиры: в ванной, на кухне, в лоджии. Хотя данное приспособление является современной разработкой, все же его использование в домашнем хозяйстве ограничено из-за высокого энергопотребления и дополнительных финансовых расходов на оплату электричества.
Комбинированные. Подобные модели совмещают водяное и электрическое нагревание полотенцесушителя, что очень удобно при подсоединении его к отопительной системе. В этом случае в отопительный сезон полотенцесушитель функционирует за счет проходящей по нему горячей воды, а при отключении отопления нагрев происходит за счет электроэнергии. Применение этого варианта пользуется меньшей популярностью в связи с более высокой стоимостью.

Рис. 3 Электрический змеевик – модификации

Демонтаж старого устройства

Начать следует с разборки старого полотенцесушителя. Для этого:

Согласовав с соседями по подъезду и управляющей компанией, перекрываем стояк отопления и сливаем из него воду.
Если старая конструкция была приварена к трубам стояка, отрезаем ее болгаркой. В случае разъемного соединения раскручиваем крепежные муфты.
В редких случаях, когда установочные размеры нового прибора совпадают со старыми, можно считать, что крупно повезло. Чаще всего это не так и приходится резать трубы даже при разборном соединении.
Вырез в стояке должен быть по высоте больше расстояния между вводными патрубками нового полотенцесушителя на длину сгонов и муфт, необходимых для врезки байпаса.
При отрезании учитываем не только установочные габариты нового прибора, но и возможность нарезания на трубах резьбы.
Снимаем старое устройство со стены, срезав его кронштейны болгаркой или ножовкой.

Разнообразие теплых полов как сделать правильный выбор

Сегодня существует всего две основных разновидности теплого пола, отличающиеся между собой особенностями подключения и применяемыми материалами. Из них вам и предстоит выбрать ту, которая позволит эффективно отапливать помещение и вместе с тем экономить ваши деньги:

электрическая система, в которой используется инновационный одножильный самогреющийся кабель или инфракрасная пленка. Управление температурой нагрева осуществляется с помощью терморегулятора. Вы просто настраиваете нужные вам параметры, после чего специальный датчик сам подает команды на включение и отключение отопления. Основным преимуществом подобных систем является простота схемы их подключения и минимальные подготовительные работы (кабель можно уложить даже под ковролин, не трогая стяжку). Но имеется и недостаток – повышенный расход электроэнергии, счета за которую существенно возрастут после монтажа и запуска системы;
схемы монтажа и подключения теплого водяного пола значительно сложнее, однако именно он способен обеспечить максимальную экономию средств. По своей функциональности система ни в чем не проигрывает электрической – вы точно так же можете регулировать температуру теплоносителя.

Если с монтажом и присоединением к электричеству первого теплого пола все более или менее понятно (для подключения достаточно просто подсоединить кабель к терморегулятору, а от него – к централизованной системе электроснабжения), то второй может создать целый ряд проблем. Особенно при отсутствии опыта. Поэтому именно на нем мы и остановимся более подробно.

Последовательность монтажных работ ↑

При обустройстве теплого пола, чтобы тепло не уходило вниз, делается теплоизоляция. Как вариант, для этих целей можно использовать экструдированный пенополистирол толщиной 50 мм и плотностью 35 кг на куб. На него укладывается отражательная пленка, посылающая лучевую энергию тепла вверх. Пенополистирол можно заменить фольгированным пеноизолом, но он менее эффективен. На стены по периметру прикрепляется демпферная краевая лента. Она необходима для компенсации расширения бетона при нагревании пола, во избежание образования трещин на стяжке.

Следующий этап – прокладка металлопластиковых труб. Вместо них может использоваться специальный, обладающий более высокой теплопередачей, сшитый полиэтилен, набирающий популярность в последнее время. Данный материал является результатом современных научно-технических разработок в сфере производства высокопрочных полиэтиленовых труб. Трубы, разводка и трубопроводы из сшитого полиэтилена отвечают техническим требованиям СНИП, ГОСТам, надежны и обладают значительной конкурентоспособностью по цене.

Теплый пол от полотенцесушителя как подключить, схема

Чтобы сделать тёплый пол от полотенцесушителя не потребуется монтаж циркуляционного насоса.

Дело в том, что площадь помещения достаточно небольшая, потому длина трубопровода тоже будет незначительной.

Однако, перед монтажом труб желательно полностью демонтировать старое напольное покрытие.

В помещении должен оказаться только бетонный пол. Причём его рекомендуется тщательно очистить от грязи и пули.

Особенности работ

Стоит заметить, что монтаж тёплого пола выполняется с использованием точных данных и схем.

Если выполнять сборку трубопровода автономно без математических вычислений, можно столкнуться с целым рядом проблем. Основные из них представлены ниже:

При обильном нагреве полотенцесушителя поверхность пола тоже будет очень горячей, что может стать причиной получения ожога стоп. Рекомендуется сделать температурный регулятор сушилки, в противном случае лучше отказаться от задуманного.
Ошибки при монтаже чреваты нарушением подачи горячей воды.
Высокое внутреннее давление приведёт к повреждению целостности труб, разгерметизации и утечке.
Профессиональные мастера не берутся за выполнение таких работ без предварительного предоставления разрешающей документации от компетентных органов.

Приступать к монтажу рекомендуется только после того, как были взвешены все достоинства и недостатки монтажа тёплого пола с подключением от полотенцесушителя.

Самостоятельный монтаж

После того, как все предварительные вопросы урегулированы, а разрешения получены, можно приступать к монтажу системы тёплого пола.

Прежде, чем покупать материал, желательно, чтобы была разработана схема, на которой указана точная протяжённость трубопровода, диаметр труб и место расположения подачи и обратки. Примерно она будет выглядеть следующим образом:

Как говорилось ранее, тёплые полы, подключенные от водяного контура полотенцесушителя, укладываются непосредственно на бетонное основание, которое должно быть хорошо очищено.

Следующим шагом необходимо уложить на поверхность теплоизоляцию. Только после этого можно приступать к укладке и подключению трубопровода.

Выполняется это следующим образом:

Конструкция собирается в зависимости от того, какой материал был куплен. Полипропиленовая труба соединяется с помощью специальных фитингов, металлопласт раскладывается так, чтобы было минимальное количество соединений. Медь или нержавейка монтируются с уголками из аналогичного состава.
Фиксация к поверхности пола выполняется хомутами.
Врезка в систему происходит с использованием соединительной муфты. При этом рекомендуется не допускать резкого поворота трубопровода и применять только качественные материалы.Металлическая арматура увеличит прочность стяжки
Сверху на трубопровод раскладывается армирующая сетка, предназначенная для осуществления большей прочности.
На границе пресечения стен и пола приклеивается демпферная лента, нужная для ограничения ограждающей конструкции от цементной смеси.
По выставленным маякам заливается смесь, использующаяся для заливки стяжки. В течение нескольких дней или недель (в зависимости от толщины залитого слоя) состав будет застывать, его рекомендуется периодически смачивать водой. Это позволит избежать растрескивания поверхности от пересыхания. О том, как подключить водяной контур к батарее смотрите в этом видео

После того, как стяжка застыла, можно укладывать финишное напольное покрытие: кафель, линолеум, наливной пол.

Основной недостаток

Тёплый пол от полотенцесушителя представляет собой сложную конструкцию, качество работы которой зависит от целого ряда причин.

Например, если в доме происходят частые отключения горячей воды, поверхность пола в такие моменты будет холодной.

При слабом давлении в трубопроводе вода будет остывать внутри него, что тоже считается существенным недостатком. Отдельно следует сказать о ситуации, когда случается порыв трубы. При возникновении такой аварии вам понадобится не только снять слой напольного покрытия, но и нарушить целостность бетонной стяжки. Помимо этого при несвоевременном выявлении течи, есть опасность затопить соседей снизу.

Если вы приняли решения делать тёплый пол с подключением от полотенцесушителя, прежде чем заливать бетонную стяжку, обязательно проверьте целостность системы, заполнив её водой и осуществив пробный запуск.

Кроме этого, желательно, чтобы схема и реальная раскладка труб были идентичны. Это поможет в дальнейшей эксплуатации и точном обнаружении протечек.

Контрольная проверка системы

Перед тем, как заливать рабочую конструкцию бетоном или его аналогами, проверяют герметичность системы: открывают краны, чтобы выпустить воздух, и заполняют контур водой.

Перед тем, как перейти к заливке смеси бетона, трубы заполняют холодной водой так, чтобы соблюдалось давление 2 атм. Так во время проверки легче обнаружить любые протечки, если их нет, можно переходить к заливке стяжки. Чтобы повысить качество используемой смеси, желательно ввести в нее пластификатор. Оптимально, если толщина образуемого слоя будет превышать 6 см. После полного высыхания бетона можно срезать выступающие участки компенсирующей ленты и перейти к формированию чистового напольного покрытия.

После заливки нужно подождать 3-4 недели перед тем, как первый раз включить систему в режиме отопления. В течение нескольких дней постепенно поднимают температуру до требуемого уровня.
