Отопление дома тёплыми водяными полами на сегодняшний день не редкость, и всё чаще именно этой системе отдаётся предпочтение при выборе способа обогрева.
Конструкция водяных полов состоит из труб, уложенных в пол, с движущимся внутри теплоносителем (чаще это вода). Система подключена к центральному отоплению, горячему водоснабжению или к специально оборудованному котлу.
Виды труб, которые допустимо укладывать в конструкцию нагревательных полов множество, сегодня мы поговорим о полипропиленовых.
Разновидности и характеристики полипропиленовых труб
Полипропиленовые трубы широко применяются в строительной сфере, так как они не дорогие и достаточно прочные.
Они выпускаются двух видов: однослойные и многослойные. Каждый вид со своими положительными и отрицательными сторонами. Давайте рассмотрим их.
Однослойные
Однослойные полипропиленовые контуры бывают нескольких разновидностей:
- РРН — изготовлены из гомопропилена. Они не предназначены для тёплых полов, зато имеют широкое применение в системе водоснабжения, канализации и вентиляции.
- PPB — производятся из блок-сополимера полипропилена. Изделия данного вида прочны и стойки.
- PPR — в изготовлении применяется рандом-сополимер полипропилен. Контур из него равномерно распределяет нагрузку по своим стенкам.
- PPS — данное изделие трудновоспламеняемое. Трубы способны эффективно работать даже при нагреве до +95 градусов.
Многослойные

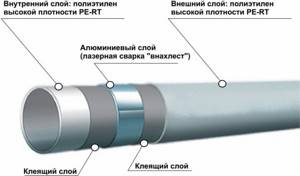

Многослойные полипропиленовые трубы, также выпускаются нескольких видов, и обладают следующими техническими характеристиками:
- Алюминиевые — трубопровод имеет тонкую армирующую прослойку с наружной стороны. В процесс соединения таких элементов производится срезание алюминиевого слоя на 1 мм. Встречаются изделия, где армирование находится между стенками. Полипропиленовые трубы с армирующей прослойкой функционируют эффективно даже при + 95 градусов.
- Стекловолоконные — армирование расположено между листами полипропилена. Этот вид отлично работает в конструкции тёплых полов.
- Композитные — между двух слоёв полипропилена находится прослойка, которая объединяет в себе стекловолокно и алюминиевые волокна.
Выбор
Полипропиленовые трубы представлены на рынке в нескольких вариантах. Они делятся на однослойные и многослойные. В отношении многослойных проводят армирование при помощи алюминия либо стекловолокна. В системе тёплые полы нужно использовать многослойные трубы. Они существуют в трёх видах:
- С алюминиевым слоем, который располагается по наружной части или между слоёв полипропилена.
- Композитные армированы между слоями смесью на алюминиевой и стекловолоконной основе.
- Со слоем из стекловолокна являются оптимальными для устройства пола с подогревом. Они не деформируются при перепадах температур, отличаются повышенной стойкостью и прочностью, хорошо лежат в стяжке.
Полипропиленовая труба для монтажа тёплого пола должна быть до 17 мм в диаметре.
Преимущества и недостатки полипропилена
Главная причина популярности труб из ППР при сооружении тёплых полов — экономичность. Стоимость их доступная, а это особенно важно при монтаже трубопровода на большой площади.
Кроме того, полипропиленовые контуры:
- обладают повышенной механической прочностью и эластичностью;
- имеют отличный уровень герметичности — это обеспечивается методом специальной пайки, изделие получается монолитное, практически бесшовное, что позволяет размещать трубы под стяжку;
- долговечны — при соблюдении правил укладки прослужат несколько десятков лет без аварии;
- имеют небольшой вес — это делает процесс монтажа простым;
- инертны — не поддаются воздействию агрессивных веществ;
- не подвержены коррозии — тем самым внутри трубы не скапливаются отложения;
- обладают хорошей звукоизоляцией;
- экологически безопасны — при нагревании не выделяются вредные вещества.
Полипропилен высокоустойчив к низким температурам, что оберегает теплоноситель от замораживания.
Но даже в случаи его замерзания, не разрушаются стенки труб, так как полимер способен расширяться, а при нагреве возвращается в первоначальную форму. Поэтому, трубы из полипропилена идеально подходят для укладки в загородных коттеджах, где хозяева проживают не постоянно, и пол работает от случая к случаю.
Однако у данного вида трубопрокатных материалов есть и минусы. Полипропилен легко воспламеним, и его нельзя укладывать в помещениях с повышенным уровнем пожароопасности (деревянных). Помимо этого, оптимальный рабочий температурный предел + 75 градусов. Стоит сказать, что ПП обладает плохой гибкостью, и сделать повороты под небольшим радиусом не получится.
Кроме того, обычные ПВХ трубы предназначены для использования в системе водоснабжения и канализации, а вот размещать их в тёплые полы нельзя, так как они не выдержат тепловую и гидронагрузку. Поэтому, в полы с обогревом необходимо укладывать армированный контур.
Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE
Теплые полы под кафель
Плиточные полы отличаются долговечностью, им не страшна влага и воздействие агрессивных жидкостей. Поэтому многие домовладельцы останавливают свой выбор на электрическом теплом поле с последующей укладкой плитки.
Кафельный теплый пол
К тому же они экономичны, поскольку позволяют регулировать температурный режим соответственно сезону. Устройство теплого пола под плитку делают кабельным, пленочным и в виде греющих матов. Рассмотрим их плюсы и минусы.
Система кабельного теплого пола
Сегодня кабельный теплый пол под плитку используется нечасто. Из-за высокого пирога этой системы, включающего бетонную стяжку толщиной до 4 см, крадется высота помещения и возрастает нагрузка на основание. Поэтому ее применять лучше в помещениях без отделки.
Кабельная система отопления напольного покрытия
К более дешевым изделиям относятся одножильные кабеля. Их использование проблематично в помещениях со сложной планировкой, поскольку возникает потребность в терморегуляторе. Проще в укладке более высокие двужильные варианты, концы которых не сходятся в одной точке. Такой пол запускается после полного затвердевания стяжки или плиточного клея.
Теплый пол из электрических матов
Этот вариант подходит для помещений, имеющих бетонное основание. Маты имеют основу из тонких кабелей, заделанных в армированную сетку. Они выпускаются толщиной не более 3 мм и не снижают высоту помещений. Отсутствие стяжки и минимальная толщина нагревательных матов позволяют применять такие полы в помещениях с низкими потолками.
Внешний вид матов с электрическим кабелем для теплого пола
Их укладывают прямо на бетон, покрывают плиточным клеем, на который закрепляют плитку. Несмотря на простоту установки данной отопительной системы, она обходится намного дороже кабельного аналога.
Вариант пленочного пола
Пленочный теплый пол под кафель относится к самым современным и эффективным электрическим системам.
Пленочный теплый пол
Он удобный в установке и может применяться на все финишные покрытия. Теплоноситель в виде инфракрасного излучения не только имеет высокий КПД, но и безвредный для здоровья.
Теперь вы знаете, как сделать теплый пол от отопления своими руками, а выбор подходящего варианта позволит самостоятельно создать не только надежную отопительную систему, но и сэкономить на выполнении монтажных и пусконаладочных работ.
Маркировка труб из полипропилена
В настоящее время на рынке большое разнообразие продукции данного сегмента, которая имеет следующую маркировку:
- PN 10 — ставится на обычных полипропиленовых трубах с однородной структурой. Они рекомендованы для использования в системах водоснабжения с температурой воды до 20 градусов и давлением до 10 атм. Трубы с данной маркировкой обычно имеют диаметр от 20 до 110 мм.
- PN 16 — обозначает однослойное изделие, которое подходит для укладки в тёплые водяные полы. Допустим нагрев теплоносителя до 80 градусов и давление до 10 атм. Диаметр контуров такой же, как PN 10, но толщина стен значительно больше.
- PN 20 — маркировка однородных труб, у них разрешённый уровень нагрева циркулирующего теплоносителя до + 95 градусов. Рабочее же давление в этом случаи не более 6 атм, а диаметр от 20 до 110 мм.
- PN20 AL (PN20 GF) — ставится на полимерах с алюминиевой армирующей прослойкой или стекловолоконной. Остальные же показатели совпадают с PN 20. Отличается данный вид от других расходных материалов коэффициентом теплового расширения — он меньше.
Очень важно учитывать данную маркировку при выборе изделия для тех или иных условий эксплуатации, от этого зависит эффективность тёплого пола.
Скрытые опасности армирования труб
Свод строительных норм и правил, регулирующих создание отопительных систем, предписывает использовать трубы с ограниченной кислородопроницаемостью. Кислород, растворённый в горячей воде, активно взаимодействует со всеми элементами системы, окисляя металл и разрыхляя пластик. Армирование полипропиленовых труб алюминиевой фольгой или стекловолокном снижает возможность проникновения атмосферного кислорода в теплоноситель.
Трубы, армированные стекловолокном
Однако трубы с кислородным барьером из фольги дороговаты, и в продаже чаще встречаются полипропиленовые трубы, армированные стекловолокном. Плюс волоконного армирования состоит в повышении устойчивости полимера к температурным деформациям во время эксплуатации системы. Минус — в требовательности полипропиленовых изделий к условиям хранения, транспортировки и технологиям погрузки-разгрузки.
Изготовитель рекомендует хранить полипропиленовые трубы со стекловолоконным армированием при плюсовой температуре, оберегать от ударов и изгибаний, особенно в холодное время года. Отечественные реалии суровы! Неотапливаемые склады, дырявые навесы, небрежное выполнение погрузочно-разгрузочных работ, транспортировка по ухабистым дорогам приводят к разрушению ломких прядей стекловолокна, из-за чего снижается срок службы труб.
Создание схемы и расчёт количества труб
Прежде чем приступать к работам по монтажу водяного тёплого пола из полипропилена, нужно подготовить проект и всё рассчитать.
Тёплый пол из полипропилена.
Чертёж делается на миллиметровой бумаге, на нём отражается схема и шаг укладки.
Подготовка проекта
Трубопровод водяного тёплого пола можно класть по следующим схемам:
- «Змейкой» — простой вариант, но имеет недостаток — теплоноситель при прохождении по трубе остывает, и в конце будет холоднее.
- «Спиралью» — при данном методе прогрев равномерный, поэтому он популярней.
- «Двойной змейкой» — в этом случаи тепло распространяется равномерно по поверхности пола.
При выборе схемы, учитывается степень теплоотдачи конструкции, так как от этого будет зависеть эффективность работы пола. Для этого понадобится знать: площадь помещения, материал из которого изготовлены стены, перекрытия и теплоизоляция, тип полового покрытия, диаметр контура и его материал, температура теплоносителя.
После выбора укладочной схемы, её нужно нанести на бумагу. Шаг между трубами рекомендовано делать от 10 до 30 см, а длину петли не больше 80 метров. От стен контур укладывается на расстоянии 20 см. На чертеже следует отметить место установки коллекторного шкафа.
Если тёплые водяные полы используются как основной обогрев, то трубопровод следует укладывать с шагом 12-15 см.
Расчёт размера трубопровода
Чтобы определить метраж труб из полипропилена для тёплого пола, применяется два метода. Один, заключается в измерении на чертеже размера трубопровода линейкой, с последующим умножением данного показателя на соответствующий масштаб. К полученному результату прибавляется запас — 10% на подрезку.
Второй способ — при помощи нитки. На полу размещается нитка, по схеме укладки контура. Потом, её нужно просто измерить — это и будет размер трубопровода. Так же, как и в первом случае, необходимо добавить 10% запаса.
Для каждой комнаты, длину труб необходимо вычислять отдельно.
Подготовительные работы перед монтажом системы
Для правильного монтажа «пирога» тёплого водяного пола из полипропиленовых труб, следует провести подготовительные работы. Поэтапно, действия выглядят так:
- Удаляется старое половое покрытие и демонтируется стяжка.
- Проводится оценка основания, при обнаружении трещин их необходимо заделать. Но предварительно, следует очистить поверхность от бетонной крошки и произвести грунтовку. Если черновой пол не подлежит реконструкции, требуется залить тонкий слой выравнивающей стяжки.
- Устанавливается коллекторной шкаф, на стене или в специально оборудованной нише, на расстоянии 1 метра от пола. Это необходимо сделать до укладки «пирога» пола, так как процесс монтажа достаточно грязный.
- Укладывается гидроизоляционный слой, подойдёт толстый полиэтилен, он способен удержать влагу. Плёнку нужно стелить с заходом на стены — 10 см. Если площадь помещения большая, и кладётся несколько полос плёнки, то они стелются внахлёст, а соединять их между собой можно скотчем.
- По периметру проклеивается демпферная лента, чтобы при нагревании бетонная стяжка не трескалась.
- Монтируется теплоизоляция. Возможно, стелить различный материал — рулонный или листовой. При выборе пенополистирольных экструдированных плит не должно быть зазоров между ними, поэтому следует укладывать материал в два слоя. Для большей герметичности, стыки можно сшивать монтажной пеной.
- Стелется фольгированная подложка, она необходима для отражения тепловых лучей. Тепло направляется вверх, тем самым нагревая пол и воздух в комнате. Соединение материала осуществляется при помощи скотча. Если теплоизоляционный материал с фольгированным слоем, то данная подложка не нужна.
- Размещается армирующая сетка для придания прочности конструкции, к ней также может крепиться трубопровод.
Строгое соблюдение всех правил по проведению данных работ, способствует эффективной работе системы.
Монтаж
Монтаж обогревательной системы происходит в несколько этапов.
Подкладка
Для эффективного обогрева пол до укладки необходимо подготовить.
Если основания как такового нет, вначале делают черновую стяжку из песчано-цементного раствора. Если в качестве основания выступают бетонные плиты, их выравнивают, замазывая все щели и добиваясь отсутствия перепада уровня выше 1 см.
Черновую стяжку очищают от грязи и пыли, после чего укладывают слой гидроизоляции. Материалом для этого обычно выступает толстая плёнка. Специалисты рекомендуют заводить плёнку на стены на расстояние в 10–20 сантиметров. В помещении с повышенной влажностью, в загородных домах это является обязательным. Плёнку укладывают внахлёст на 10–20 сантиметров и в местах стыков проклеивают монтажным скотчем.
По периметру комнаты клеится демпферная лента. Её края должны быть примерно на 20 мм выше будущей стяжки. После высыхания стяжки края ленты обычно обрезают.
Затем укладывают теплоизоляцию для того, чтобы тёплые полы обогревали помещение наиболее эффективно. Существуют разные теплоизолирующие материалы как рулонные, так и в виде плит; выбор покрытия зависит от личных предпочтений, цены, толщины. Все щели между ними стоит заделывать монтажной пеной для исключения возможности утечки тепла. Толщина теплоизоляции при монтаже на холодном полу или грунте должна быть от 5 сантиметров, в ином случае достаточно 3 сантиметров.
Если теплоизоляционный материал не фольгирован поверх него кладут фольгированную плёнку. В месте стыков её следует проклеивать алюминиевым скотчем.
Рекомендуем ознакомиться: Как правильно согнуть медную медную трубу своими руками?
По завершении пол готов к укладке отопительного контура.
Укладка труб
При работе с полипропиленом в помещении требуется поддерживать рабочую температуру выше 5°C.
Крепить трубу можно двумя способами: с помощью дюбелей через теплоизоляцию и крепление к армированной сетке. Предпочтительным является вариант крепления к сетке как более надёжный. Плюс к этому сетка позволяет укрепить слой стяжки, которой будут покрывать систему отопления.
Сетку для крепления кладут на теплоизоляционную подложку. Затем по ней прокладывают трубы для тёплого водяного пола согласно ранее выбранной схеме и крепят пластиковыми хомутами или проволокой. Крепление нельзя затягивать слишком сильно — это может привести к деформации труб во время работы и понизить их срок службы. В месте соединений между собой их скрепляют с помощью специального сварочного аппарата. Он существует в нескольких вариантах и прост для работы.
Тестирование
После прокладки и закрепления труб их подключают к коллектору и тестируют. Для теста отопительного оборудования подают воду, одновременно с этим вытравливая воздух. Давление воды при этом должно быть выше рабочего, но не более 6 Бар.
Через сутки проверяют давление, и если оно опустилось не более чем на 2 Бар, то можно приступать к покрытию. Если давление меньше, значит, в прокладке произошла ошибка.
Завершающий этап
После успешного тестирования приступают к укладке бетонной стяжки. Если помещение небольшое, можно дополнительно использовать ещё одну армирующую сетку, которую кладут сверху.
Для бетонной стяжки готовится специальная смесь с пластификатором, при отсутствии дополнительной армирующей сетки также рекомендуют добавлять фибру из волокон полипропилена. Укладка стяжки происходит при температуре от 5C. Стоит помнить, что стяжке для полного высыхания нужно 28 дней.
После того как стяжка высохла, можно приступать к укладке полового покрытия. Выбор покрытия пола осуществляют среди материалов со специальной маркировкой. Идеальным материалом для тёплого пола считается плитка.
Укладка полипропиленовых труб
Монтаж — ответственный этап при сооружении водяного греющего пола. Стелить трубопровод необходимо в соответствии с разработанной схемой — «змейка» или «улитка». Начинать нужно от коллектора, второй конец трубы после укладки, так же должен вернуться к нему.
Во время работы с полипропиленовыми трубами в помещении должна поддерживаться температура +5 градусов.
Крепление труб осуществляется несколькими способами:
- К арматурной сетке при помощи пластиковых хомутов или проволоки — надёжный вариант. Нельзя туго фиксировать контур, это может его повредить.
- К теплоизоляционному изделию дюбелями.
- С использованием теплоизоляционных матов с бобышками. Трубопровод прокладывается между ними в пазы, тем самым крепко фиксируясь.
Крепежные элементы следует устанавливать через каждые 80 см.
Установка канализационного трубопровода в ванной
Прокладка канализационных труб в полу ванной комнаты выполняется в несколько этапов. Для начала нужно составить проект будущей канализации, подготовить материалы. Рекомендуется использовать пластиковые трубы с уплотнённой структурой. Не экономьте на качестве, так как ремонт трубопровода, спрятанного в полу, может обойтись очень дорого.
Чугунные изделия сегодня довольно редко применяются для установки внутреннего трубопровода. Это объясняется их высокой стоимостью, тяжеловесностью. Также следует подготовить инструменты. Если всё же используются чугунные трубы, понадобится болгарка. При работе с пластиковыми изделиями нужно ножовка по металлу. В процессе выполнения монтажа не обойтись без молотка и отвёртки.
Если проводится замена канализационного трубопровода, предварительно нужно демонтировать старые трубы, потом следует освободить помещение от посторонних предметов, зачистить трубы, соединить их, загерметизировать, подключить сантехнические приборы.
Подключение пола
Первым делом нужно собрать устройство, которое состоит из манометра, воздушного клапана, регулировочного и сливного крана, и смесителя.
Можно вмонтировать готовый коллектор, с необходимым количеством отводов, в установленный шкаф. К нему подсоединяются трубы для подачи нагретого теплоносителя при помощи гайки и втулки, а также возвратный шланг.
После этого, к коллекторной группе подключаются контуры пола. Один конец трубы к подающему крану, а второй к обратке.
Тестирование системы
Прежде чем заливать трубопровод бетонной стяжкой, необходимо обязательно провести тестирование устройства, так как в случаи неполадок или течи, устранить их под бетоном будет сложно.
Чтобы проверить систему, каждый контур в отдельности заполняется водой, и открываются все распределительные клапана, что способствует удалению воздуха из труб. При этом устанавливается давление в 1,5 раза больше рабочего, но не меньше 6 бар.
Через 3 — 4 часа, давление понижается, и его опять нужно поднять. Так необходимо делать три раза. После этого, пол оставляется на сутки, и если за это время давление понизилось не более чем на 2 бар, то система смонтирована правильно.
Если обнаружена течь или неполадки, то их нужно устранить, места протечек спаять, после чего тестирование пола повторить снова.
Заливка стяжки
Для заливки стяжки используется цементно-бетонный раствор с пластификаторами, который можно изготовить самостоятельно или купить готовый.
Чтобы придать большую прочность конструкции, можно поверх трубопровода уложить ещё одну армирующую сетку. Если же дополнительное армирование не укладывается, то в раствор следует добавить фибру из волокон полипропилена.
Температура в помещении при укладке стяжки должна быть + 5 градусов. Предварительно нужно установить маячковый профиль, который позволит сделать поверхность ровной.
Начинать заливку нужно с дальнего угла комнаты, полосами, и заканчивать у выхода. Выравнивание раствора осуществляется при помощи правило.
В зависимости от диаметра труб, толщина стяжки колеблется от 30 до 70 мм.
Для полного высыхания раствора понадобится 28 дней. Только после затвердевания стяжки, можно стелить финишное покрытие. Лучший вид — керамическая плитка, особенно для ванной или туалета, хотя допустим монтаж половых изделий из другого материала.
Пока бетонная смесь хорошо не высохнет, запрещено включать тёплый водяной пол. Перед первым пуском следует выпустить весь воздух.
Как видите, монтаж водяного пола с обогревом из полипропиленовых труб не сложный. Материал удобный в работе, поэтому сделать своими руками тёплый пол из полипропилена в частном доме или квартире сможет каждый.
Монтаж труб в бетонный пол
При монтаже в бетонные полы часто используют трубы из полипропилена. Монтировать тёплый пол из полипропиленовых труб в бетонную стяжку можно своими руками, тем самым сэкономив.
Планируя монтаж обогревательной системы учтите, что у вас уйдёт минимум месяц с начала работ до полного высыхания стяжки. В комнате, где проводится монтаж, следует поддерживать рабочую температуру выше 5°C.
При монтаже в квартире стоит провести экспертизу и получить разрешение коммунальных служб. Бетонные полы нельзя класть в полностью деревянные дома.
