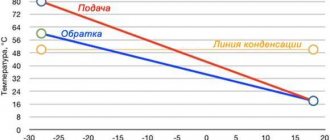

Конструкция и технические параметры обратного трубопровода

На радиаторах может применяться три вида запорно-регулирующей арматуры — отключающая, настроечная и регулирующая конкретный прибор. Но почему не получается удешевить и применять один самый дешевый шаровый кран, или не применять вовсе…. Как и почему делается обвязка, какие краны правильно подобрать для радиаторов, чтобы система отопления работала стабильно и долго…

Шаровые краны для отключения

На радиаторах как минимум должны устанавливаться шаровые отключающие краны, чтобы прибор можно было ремонтировать без слива/остановки системы отопления зимой. Но шаровые краны не могут применяться для регулировки. Хотя бы потому, что точную настройку сделать не возможно — на 7% угла поворота из 90 градусов приходится диапазон регулировки в 85% потока.

В промежуточных положениях кран не должен находится вовсе, так как изнашивается очень быстро движущимся абразивом, кавитационными пузырьками, также происходит запрессовка штыбом, без возможности поворота. Поэтому не рекомендуется как либо использовать этот узел, кроме как по прямому назначению — открыл /закрыл.

Шаровый кран только для отключения

Настроечные клапаны

Предназначены для балансировки всей системы отопления, а не настройки конкретного радиатора, на обратке которого, они устанавливаются. Довольно часто необходимо предварительное увеличение гидравлического сопротивления для некоторых радиаторов, чтобы теплоноситель распределился по нагревательным приборам равномерно.

Например, в тупиковой схеме до 4 радиаторов обычно балансировка не требуется и такой клапан может не устанавливаться. Но при 5-ти радиаторах, на первом желательно повысить сопротивление движению потока, чтобы последний не был холодным. А при 6-ти — уже на первых трех радиаторах нужна балансировка…. В реальности хитросплетения труб от бывалых монтажников бывают наизаковыристейшими , поэтому настройкой пользуются.

Регулировка на радиаторах

Регулировочные краны для радиаторов бывают двух типов — ручные и автоматические, управляемые термоголовкой или сервоприодом. Служат регулировки чтобы оперативно настроить по желанию пользователя конкретный радиатор. «Захотелось прохладней — подошел и выключил…»

Термоголвками управляются нажимные регулировочные краны в зависимости от температуры воздуха, — популярный вариант оснащения батарей. Но автоматику нельзя применять совместно с твердотопливными котлами без теплоаккумулятора.

Регулировочные краны и экономия

Регулировочный кран наиболее полезен из-за возможности значительно экономить. Можно сделать вторичные комнаты холодными и это дает до 30% экономии на отоплении в доме за сезон. Если есть программируемая автоматика (электронные термоголовки или процессор с сервоприводами) то можно задать режим «день-ночь» таким образом, что дом разогревается только к вечеру, когда жильцы дома, а за ночь остывает и днем холодный… Но эта экономия по европейскому образцу весьма внушительная.

Какими кранами оснастить радиатор

  • При крайней экономии краны на радиаторы не ставят вообще, надеясь «на авось».
  • Минимальный набор — два шаровых отключающих устройства.
  • Обычный вариант — шаровый на обратке и ручная регулировка на подаче. Можно поднастроить прибор по желанию и при необходимости регулировку держать как балансировку.
  • Настроечный — балансировка на обратке и регулировка на подаче — применяется там, где нужно балансировать конкретный радиатор.
  • Автоматическая работа — на подаче автоматизированная регулировка, в то время как обратке может быть шаровый кран или балансировка.

Когда трубы под полом — нижнее подключение

Все чаще применяются радиаторы с нижним подключением, а трубы прячутся под пол. При этом не редко используется лучевая схема разводки от одного коллектора. В таком случае запорно-регулировочная арматура устанавливается именно на нем, а к радиатору поднимается пара трубок и все. Но если нужна балансировка/регулировка — производители предлагают подключающий комплект.

Схема обычного подключения радиаторов с нижней разводкой при лучевой системе

Также не редко при подпольной разводке применяются радиаторы с боковым подключением. Также производители позаботились и снабжают отопительные устройства комплектом клапанов «регулировка-балансировка», между которыми устанавливается перемычка для запитывания подачи.

Регулировочный кран на подачу или обратку

В систему отопления зачастую входят механизмы регулирования и механизмы обеспечивающие безопасность эксплуатации. По другому их называют клапанами систем отопления. При помощи данных элементов регулировки происходит изменение параметров теплоснабжения, они также обеспечивают стабильное функционирование и производят автоматическую настройку. Рассмотрим клапаны и регуляторы системы отопления, так как предназначения и функции у них различаются.

Трехходовой клапан отопления

Регулировочный кран на подачу или обратку

Обычно автоматикой котла не может быть обеспечена потребность в воде с разной температурой для нескольких контуров системы отопления. На помощь приходит трехходовой термостатический смесительный клапан системы отопления, который поддерживает необходимые тепловые параметры теплоносителя в контурах системы отопления, а также малом контуре системы. На вид клапан походит на простой тройник, металл — бронза или латунь. Вверху данного тройника устанавливается регулировочная шайба, под которой имеется материал чувствительный к перепаду температур. И при необходимости он давит на рабочий шток, выходящий из корпуса. Основная задача клапана основана на удержании температуры теплоносителя на выходе в заданных пределах, путем добавления холодной или горячей воды. При неподходящих температурных изменениях, внешний привод клапана давит на шток. Далее конус выходит из седла и открывается проход между всеми каналами. В ходе работы, контроль за трехходовым клапаном согласно температуре исполняется наружным приводом.

CÑÑаниÑа 1

ÐÑÐ°Ð½Ñ Ð´Ð²Ð¾Ð¹Ð½Ð¾Ð¹ ÑегÑлиÑовки ÑлÑÐ¶Ð°Ñ Ð´Ð»Ñ Ð¿ÐµÑвиÑной ÑегÑлиÑовки, вÑполнÑемой монÑажниками пÑи наладке ÑиÑÑемÑ, и вÑоÑиÑной — поÑÑебиÑелÑÑкой. â

ÐÑÐ°Ð½Ñ Ð´Ð²Ð¾Ð¹Ð½Ð¾Ð¹ ÑегÑлиÑовки и дÑоÑÑелÑнÑе кÑÐ°Ð½Ñ ÑÑÑанавливаÑÑ Ñ Ð½Ð°Ð³ÑеваÑелÑнÑÑ Ð¿ÑибоÑов ÑиÑÑем оÑоплениÑ; они ÑлÑÐ¶Ð°Ñ Ð´Ð»Ñ ÑегÑлиÑÐ¾Ð²Ð°Ð½Ð¸Ñ ÐºÐ¾Ð»Ð¸ÑеÑÑва водÑ, поÑÑÑпаÑÑей в нагÑеваÑелÑнÑй пÑибоÑ. â

ÐенÑÐ¸Ð»Ñ Ñ ÐºÐ¾ÑÑм Ñпинделем. â

ÐÑÐ°Ð½Ñ Ð´Ð²Ð¾Ð¹Ð½Ð¾Ð¹ ÑегÑлиÑовки, как пÑавило, ÑÑÑанавливаÑÑ Ð½Ð° подаÑÑÐ¸Ñ Ð¿Ð¾Ð´Ð²Ð¾Ð´ÐºÐ°Ñ Ðº пÑибоÑам. Ðднако в некоÑоÑÑÑ ÑлÑÑаÑÑ, когда пÑÐ¸Ð±Ð¾Ñ ÑаÑположен близко к ÑÑоÑÐºÑ Ð¸ Ñоединен Ñ Ð½Ð¸Ð¼ обÑаÑной подводкой болÑÑого диамеÑÑа, ÑÑо ÑаÑе вÑего вÑÑÑеÑаеÑÑÑ Ð¿Ñи одноÑÑÑбной ÑиÑÑеме, возможна ÑиÑкÑлÑÑÐ¸Ñ Ð²Ð¾Ð´Ñ Ð¼ÐµÐ¶Ð´Ñ Ð¿ÑибоÑом и ÑÑоÑком ÑеÑез обÑаÑнÑÑ Ð¿Ð¾Ð´Ð²Ð¾Ð´ÐºÑ Ð¿Ñи закÑÑÑом кÑане на подаÑÑей подводке. Ð ÑÑом ÑлÑÑае в обÑаÑной подводке по веÑÑней ее ÑаÑÑи ÑÐµÐ¿Ð»Ð°Ñ Ð²Ð¾Ð´Ð° напÑавлÑеÑÑÑ Ð² пÑибоÑ, а вода, оÑÐ»Ð°Ð¶Ð´ÐµÐ½Ð½Ð°Ñ Ð² пÑибоÑе, возвÑаÑаеÑÑÑ Ð² ÑÑоÑк по нижней ÑаÑÑи подводки. â

ÐÑÐ°Ð½Ñ Ð´Ð²Ð¾Ð¹Ð½Ð¾Ð¹ ÑегÑлиÑовки ( пÑоÑоднÑе и ÑÑеÑÑодовÑе) ÑаÑполагаÑÑ Ð½Ð° одной из подводок к нагÑеваÑелÑÐ½Ð¾Ð¼Ñ Ð¿ÑибоÑÑ ( пÑÑмой или обÑаÑной) ÑоглаÑно пÑоекÑÑ. ÐÐ»Ñ Ð¾Ð±Ð»ÐµÐ³ÑÐµÐ½Ð¸Ñ Ð¿Ð¾ÑледÑÑÑей ÑегÑлиÑовки ÑиÑÑем оÑÐ¾Ð¿Ð»ÐµÐ½Ð¸Ñ Ð²Ñе кÑÐ°Ð½Ñ Ð´Ð²Ð¾Ð¹Ð½Ð¾Ð¹ ÑегÑлиÑовки пÑи оÑÑÑÑÑÑвии в пÑоекÑе ÑпеÑиалÑного ÑÐºÐ°Ð·Ð°Ð½Ð¸Ñ Ð´Ð¾Ð»Ð¶Ð½Ñ Ð¸Ð¼ÐµÑÑ Ð¿Ð¾Ð»Ð½Ð¾ÑÑÑÑ Ð¾ÑкÑÑÑое ÑеÑение пÑоÑода. â

ÐовеÑÑноÑÑÑ Ð½Ð°Ð³Ñева оÑопиÑелÑнÑÑ Ð¿ÑибоÑов. â

ÐÑÐ°Ð½Ñ Ð´Ð²Ð¾Ð¹Ð½Ð¾Ð¹ ÑегÑлиÑовки, запоÑнÑе, пÑобоÑнÑе и воздÑÑнÑе кÑÐ°Ð½Ñ Ð¸ венÑили ÑÑиÑÑваÑÑÑÑ Ð¿Ð¾ диамеÑÑам в ÑÑÑÐºÐ°Ñ Ñ Ð¿Ð¾Ð´Ñазделением на бÑонзовÑе и ÑÑгÑннÑе по ÐÐСТ. â

ÐÑан двойной ÐÑоÑÑелÑнÑй клапан двои-ÑегÑлиÑовки ной ÑегÑлиÑовки. â

ÐÑÐ°Ð½Ñ Ð´Ð²Ð¾Ð¹Ð½Ð¾Ð¹ ÑегÑлиÑовки ÑÑÑанавливаÑÑ Ð¿Ñи ÑеплоноÑиÑеле воде Ñ ÑемпеÑаÑÑÑой до 100 С, а венÑили — пÑи воде и паÑе Ñ ÑемпеÑаÑÑÑой 100 С и вÑÑе. â

ÐапоÑно-ÑегÑлиÑÑÑÑÐ°Ñ Ð°ÑмаÑÑÑа. â

ÐÑÐ°Ð½Ñ Ð´Ð²Ð¾Ð¹Ð½Ð¾Ð¹ ÑегÑлиÑовки ( ÑиÑ. 132, а) пÑименÑÑÑ Ð¿ÑеимÑÑеÑÑвенно в двÑÑÑÑÑбнÑÑ ÑиÑÑÐµÐ¼Ð°Ñ Ð¾ÑоплениÑ. â

ÐÑобно-ÑпÑÑкнÑе кÑанÑ.| ÐÑан двойной ÑегÑлиÑовки. â

ÐÑÐ°Ð½Ñ Ð´Ð²Ð¾Ð¹Ð½Ð¾Ð¹ ÑегÑлиÑовки пÑименÑÑÑ Ð² ÑиÑÑÐµÐ¼Ð°Ñ Ð¾ÑÐ¾Ð¿Ð»ÐµÐ½Ð¸Ñ Ð´Ð»Ñ ÑегÑлиÑÐ¾Ð²Ð°Ð½Ð¸Ñ Ð¿Ð¾Ð´Ð°Ñи гоÑÑÑей Ð²Ð¾Ð´Ñ Ð² нагÑеваÑелÑнÑе пÑибоÑÑ. â

ÐÑÐ°Ð½Ñ Ð´Ð²Ð¾Ð¹Ð½Ð¾Ð¹ ÑегÑлиÑовки пÑедназнаÑаÑÑÑÑ Ð´Ð»Ñ ÑиÑÑем Ð²Ð¾Ð´Ñ Ð½Ð¾Ð³Ð¾ оÑоплениÑ. â

ÐÑÐ°Ð½Ñ Ð´Ð²Ð¾Ð¹Ð½Ð¾Ð¹ ÑегÑлиÑовки Ð´Ð»Ñ ÑиÑÑем водÑного оÑÐ¾Ð¿Ð»ÐµÐ½Ð¸Ñ ÑÑÑанавливаÑÑÑÑ, как пÑавило, на подводÑÑей к нагÑеваÑелÑнÑм пÑибоÑам ÑÑÑбе. ÐÐ»Ñ Ð¾Ð±Ð»ÐµÐ³ÑÐµÐ½Ð¸Ñ Ð¿Ð¾ÑледÑÑÑей ÑегÑлиÑовки ÑиÑÑем оÑÐ¾Ð¿Ð»ÐµÐ½Ð¸Ñ Ð²Ñе кÑÐ°Ð½Ñ Ð´Ð²Ð¾Ð¹Ð½Ð¾Ð¹ ÑегÑлиÑовки пÑи оÑÑÑÑÑÑвии в пÑоекÑе ÑпеÑиалÑного ÑÐºÐ°Ð·Ð°Ð½Ð¸Ñ ÑÑÑанавливаÑÑÑÑ Ñ Ð¿Ð¾Ð»Ð½Ð¾ÑÑÑÑ Ð¾ÑкÑÑÑÑм ÑеÑением пÑоÑода. â

Обратный клапан отопления

Регулировочный кран на подачу или обратку

В сложной системе отопления присутствует довольно большое количество вспомогательных элементов, задача которых обеспечить надежность и бесперебойность работы. Одним из этих элементов является обратный клапан системы отопления. Обратный клапан ставят для того, чтобы не было протока в обратную сторону. Его элементы обладают очень большим гидравлическим сопротивлением. В связи с этим обстоятельством существуют ограничения по использованию обратных клапанов в системе отоплении с естественной циркуляцией. В такой системе слишком малое давление. При минимальном давлении необходимо ставить гравитационные клапаны с поворотной заслонкой, некоторые из них могут срабатывать при давлении в 0,001 Бар. Основная деталь обратного клапана — это пружина, применяемая почти во всех моделях. Именно пружина перекрывает затвор при изменении нормальных параметров. Это и являет собой принцип работы обратного клапана.

Необходимо учитывать рабочие параметры в той или иной системе отопления. В связи с чем подбирать клапан системы отопления, который имеет необходимую упругость пружины. Применяемая в отопительных системах запорная арматура обычно изготавливается из следующих материалов: сталь; латунь; нержавеющая сталь; серый чугун. Обратные клапана подразделяются на следующие виды: тарельчатые; лепестковые; шаровые; двустворчатые. Различаются эти виды клапанов запирающим устройством.

Критерии выбора

В решении вопроса о том, какие краны лучше ставить на радиаторы отопления, необходимо учитывать следующий ряд критериев:

  • Тип отопительной системы, ее рабочие характеристики – температуру, давление, используемый теплоноситель и его химические свойства.
  • Функциональность, назначение, разновидность, свойства и качество материала самого крана.
  • Способ приведения в работу – вручную, автоматически с помощью датчиков и контроллера или полуавтоматически.
  • Технические параметры арматуры – предельно допустимое давление, рабочую температуру и проч.
  • Соответствие диаметру труб системы.
  • Тип соединения, место расположения резьбы (наружное или внутреннее), шаг.

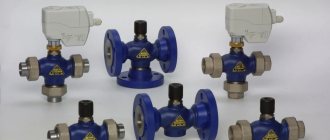

Регулирующие (запорно-регулирующие) клапаны отопления

Регулировочный кран на подачу или обратку

Регулирующие и запорно-регулирующие клапаны отопления осуществляют систематическое изменение потока теплоносителя, от максимума до минимума, при открытом и закрытом положении клапана. Отсечные или запорные клапана управляют теплоносителем дискретно при полностью открытом или полностью закрытом положении затвора. В состав регулирующего клапана входят три основные блока: корпус, дроссельный узел и привод клапана. Запирающим и регулирующим элементом клапана является дроссельный узел. При выборе втулки, седла, плунжера следует обращать внимание на условия эксплуатации клапана. Учитывается среда и ее температура, наличие примесей, пропускная способность. Основным и важным значением в работе клапана является правильное направление подачи рабочей среды. Обычно оно промаркировано стрелкой на рабочей поверхности корпуса.

Установка шаровых кранов на батареи

Обычный шаровой кран предназначен только для переключения в 2 положения: «открыто» и «закрыто». Регулировать протекание теплоносителя через радиатор с его помощью нельзя, только перекрывать. Ниже на рисунке представлена простая схема подключения отопительного прибора с этим видом арматуры:

Краны для радиаторов

Предлагаемая схема – лучший вариант нерегулируемого подключения радиатора к стоякам центрального отопления в квартире. Балансировать ее вам все равно не придется, а ставить термостатический клапан бессмысленно из-за плохого качества теплоносителя. Вместо шарового крана на выходе также практикуется монтаж так называемого запорного клапана, его отличие лишь во внешнем виде.

В зависимости от компоновки приборов и труб отопления можно подобрать угловой кран для радиатора с декоративным покрытием или без такового

Также при выборе изделия рекомендуется обращать внимание на рабочее давление, указанное на корпусе изделия или в его паспорте. Оно должно соответствовать давлению в отопительной сети многоквартирного дома

Совет. Выбирайте для монтажа на радиатор хорошие краны из толстостенной латуни и соединением с накидной гайкой – американкой. Она позволит быстро отсоединить подводки без вращения элементов. На однотрубном стояке не забудьте установить байпас с небольшим смещением в сторону от основной трубы.

Термостатический клапан

Регулировочный кран на подачу или обратку

В современных реалиях терморегулирующий вентиль — это предварительная норма современного и надежного оборудования в системе отопления. Температура вентиля автоматически регулируется. Работа смесительного клапана системы отопления для радиаторов заключается в ограничении уровня подачи на отдельный радиатор отопления. Шток вентиля производит движения на открытие и закрытие отверстия. Через это отверстие происходит поступление теплоносителя в радиатор. При нагревании вентиля с термостатической головкой, осуществляется закрытие входного отверстия, вследствие чего уменьшается расход теплоносителя. Вентиль терморегулирующийся постоянно изменяет свое положение. И немаловажным фактором является качество материалов на основе которых изготавливается данное изделие. Изделие может выходить из строя из-за заедания штока, а также значительной коррозии и прорыва уплотняющих материалов. Но и в случае выхода терморегулирующего вентиля из строя можно продлить срок его эксплуатации, заменив термостатический элемент.

Клапана системы отопления с термоголовками отличаются в зависимости от формы и варианта подвода к системе теплоснабжения. Они могут быть угловые при подводе к радиаторам с пола, также бывают прямые, которые соединяют трубы с батареей относительно поверхности стены. Осевые, в основном, при соединении труб из стены к батареи. При боковом подключении батарей необходим специальный комплект. В нем используются термостатические головки и клапана. Заведомо батареи идущие с нижним подключением, оборудованы вкладышами клапанного типа.

Варианты организации подачи и отвода теплоносителя к радиаторам

При монтаже отопительных систем используются две основные разводки: с одной или двумя трубами, нередко практикуют комбинированное подведение отдельно стоящих теплообменников. Во многих случаях точками подключения радиаторов является два их патрубка, расположенные с боковых сторон, аналогично подсоединяются модификации с двумя нижними отводами при монтаже с помощью специальных н-образных узлов нижнего подключения (биноклей).

Верхняя подача теплоносителя

Рис.5 Верхняя подача в многоквартирном доме — схема движения

Однотрубная система

Данная разводка получила широкое распространение в коммунальном в хозяйстве и быту благодаря следующим своим преимуществам и особенностям:

  • Вариант с одной трубой является наиболее выгодным с финансовой точки зрения, позволяя сэкономить материалы по сравнению с двухтрубной в два раза.
  • Помимо экономии материалов снижается сложность монтажа и соответственно расходы на обустройство однотрубной разводки — в стенах делается меньше штроб, приобретается относительно небольшое количество различного вида фитингов: отводов, тройников, запорных и регулирующих вентилей, соединительных муфт, ускоряется проведение работ по сборке магистрали с помощью пайки, прессовых или компрессионных фитингов.
  • В линии с одной трубой теплоноситель движется последовательно по всей цепи радиаторов, при этом первый, наиболее близко расположенный к нагревательному котлу или теплосети имеет наивысшую теплоотдачу, а крайний самый холодный.

Регулятор давления

Регулировочный кран на подачу или обратку

Работа батарей и насоса нарушается в следствии высокого либо низкого уровня давления. Избежать данного негативного фактора поможет правильный контроль в системе отопления. Давление в системе играет значительную роль, оно обеспечивает гарантию попадания воды в трубы и радиаторы. Потери тепла сократятся, если давление будет стандартным и поддерживаться. Здесь приходят на помощь регуляторы давления воды. Их миссия, прежде всего, охранять систему от слишком большого давления. Принцип работы этого устройства основан на том, что клапан системы отопления, находящийся в регуляторе, работает как выравниватель усилий. От типа давления регуляторы классифицируются на: статистические, динамические. Выбирать регулятор давления необходимо основываясь на пропускную способность. Это способность пропускать нужный объем теплоносителя, при наличии необходимого постоянного перепада давлений.

Разновидности

В современных частных домах для радиаторов применяют следующие 4 разновидности запорно-регулирующей арматуры:

  1. Шаровые перекрывающие.
  2. Вентили-регуляторы.
  3. Вентили-терморегуляторы.
  4. Механизмы для удаления воздуха.

Разберем подробно их устройство, сферу применения и особенности эксплуатации.

Шаровые

Шаровые краны для отопления относится к запирающей арматуре. Функционируют только в противоположных позициях – открыто либо закрыто. С их помощью невозможно снизить или повысить поток теплоносителя – а только полностью открыть или перекрыть. Поэтому основная сфера их применения – место, где в случае необходимости нужно быстро прекратить подачу воды, например, перед батареей – когда нужно будет ее заменить или отремонтировать, а также в случае протечки – устройство быстро перекроет поток.

Кран шарового типа
Кран шарового типа Источник aqua-therm.org

Смотрите также: Каталог компаний, что специализируются на инженерных системах (отоплении, водоснабжении, канализации и прочих) и сопутствующих работах

В основе конструкции механизма лежит стальной шар со сквозным отверстием. Он соединен напрямую с рукоятью. В раскрытом положении через него протекает теплоноситель. При развороте рукоятки на прямой угол, сферический элемент также обращается на 90 ° и целиком останавливает поток.

Краны шаровой разновидности классифицируются по следующим признакам:

  • Типу материала. Как правило, корпус изготавливается из латуни, а также силуминового сплава или пластика.
  • Изменению направления потока – прямой и угловой.
  • Показателю пропускной способности. В стандартном виде его значение не превышает 0,8, в полнопроходных экземплярах – 1.
  • Рекомендуемым параметрам давления в сети.
  • Способу соединения – муфтовые, приварные, фланцевые.

Совет! Для подсоединения к радиаторам в частном доме применяются преимущественно экземпляры с муфтовым соединением. Фланцевые модели имеют больший запас прочности и подходят для монтажа на централизованные трубопроводы.

Типовой радиаторный кран
Типовой радиаторный кран Источник sopytka.ru

Балансирующие вентили

Кран регулировочный для отопления оснащается вентилем, соединенным с конусообразным штоком на резьбе. Плавный ход вентиля обеспечивает постепенное усиление или ослабление потока. Посредством его удается вручную отрегулировать необходимую подачу и давление на заданном отрезке отопительной системы. Зачастую такой механизм монтируется на выходе из батареи.

В качестве материала для их изготовления берется латунный или бронзовый сплав. Бюджетные модели нередко производятся из полипропилена. Однако устанавливать такие краны лучше на трубы аналогичного состава. Относительно направления потока они могут быть как прямыми, так и угловыми. Применяются для грубой регулировки уровня нагрева радиаторов на различных участках отопительной системы.

Вентили для терморегуляции

Автоматический терморегулирующий вентиль для радиатора отопления – лучший на сегодня вариант механизма контроля расхода энергоресурсов в частной отопительной системе. Принцип его действия основан на сжатии-расширении специального газа или жидкости в емкости, соединенную поршнем с закрывающим приспособлением в кране.

Кран для авторегуляции нагрева батареи
Кран для авторегуляции нагрева батареи Источник gopb.ru

Перепускной клапан отопления

Для сброса рабочей среды служит перепускной клапан терморегулятора системы отопления, который функционирует в обратку при значительном повышении давления. Как правило давление растет за счет достижения установленной в ручном режиме максимальной температуры, подача теплоносителя в радиатор снижается, в следствии чего давление и повышается. Перепускные клапаны системы отопления, в основе своей, предназначены для того, чтобы обеспечить стабильную разность между обратным и подающим трубопроводом. При уменьшении тепловой нагрузки, термостатические вентили закрываются, что приводит к перепаду давления между трубопроводами. В следствии использования перепускного клапана снижается нагрузка на насос, увеличивается температура в обратке, происходит защита котла от коррозии. Область применения перепускного клапана системы отопления довольно широка, он также используется для предотвращения шумообразования терморегуляторов. Установка перепускных клапанов осуществляется не только у нерегулируемого насоса, но и на перемычки стояков.

Воздушные краны и радиаторная гарнитура

Практически во всех современных радиаторах предусматривается возможность установки ручных кранов Маевского для сброса воздуха. Некоторые производители даже комплектуют ними свои изделия. По желанию вместо ручного воздухоотводчика можно поставить и автоматический, но на практике это выглядит не слишком презентабельно.

В последнее время все более популярной становится прокладка отопительных магистралей ниже уровня пола и применение радиаторов с нижним подключением. Тогда между батареей и полом остается небольшой просвет, куда не всегда можно поместить какую-либо арматуру. На этот случай есть специальная гарнитура подключения со встроенными кранами, показанная на картинке (слева):

Краны для радиаторов

Справа изображена гарнитура для нижнего подключения обычного радиатора с боковыми пробками, в ней тоже имеются вентили плюс реализована возможность присоединения термоголовки. Подобные решения выглядят очень эстетично, но потребуют максимальных финансовых затрат. Больше информации о гарнитуре показано на видео:

Клапаны предохранительные

Регулировочный кран на подачу или обратку

Источником опасности является любое котельное оборудование. Котлы считаются взрывоопасными, так как имеют водяную рубашку, т.е. сосуд под давлением. Одно из самых надежных и распространенных предохранительных устройств, сводящее опасность до минимума — это предохранительный клапан системы отопления. Установка данного приспособления обусловлена защитой систем отопления от избыточного давления. Зачастую такое давление возникает в результате закипания воды в котле. Предохранительный клапан ставится на подающем трубопроводе, как можно ближе к котлу. Клапан имеет довольно простую конструкцию. Корпус изготовлен из латуни хорошего качества. Основным рабочим элементом клапана является пружина. Пружина в свою очередь действует на мембрану, которая закрывает проход наружу. Мембрана выполнена из полимерных материалов, пружина из стали. Выбирая предохранительный клапан следует учитывать, что полное открытие происходит при повышении давления в отопительной системе над значением на 10%, а полное закрытие при снижении давления ниже срабатывания на 20%. В следствии данных характеристик необходимо выбирать клапан с давлением срабатывания выше 20-30% от фактического.

Для чего засыпают трубопровод

Обратная засыпка трубопровода осуществляется после окончательного монтажа водопроводной системы. Подобная засыпка осуществляется с целью удержания проложенных труб в неподвижном положении.

Фиксация труб засыпкой осуществляется несколькими этапами.

  1. Ручная засыпка лопатами. Это первоначальный этап. Осуществляется с двух сторон.
  2. Засыпка после утрамбовки и соединения стыков труб.
  3. Посыпка труб. Тоже производится с двух сторон.

Балансировочный клапан

Балансировочный клапан системы отопления предназначается для регулирования проходимого теплоносителя. Жидкость потребляется в зависимости от давления. Чем больше давление, тем больше потребляется жидкости. Установка данного прибора происходит на стояках. Отбалансированная система обеспечивает беспрерывную работу. Ручной клапан используется как диафрагма, автоматический поддерживает давление и потребление в стояках. Ручной балансирный клапан может перекрывать систему. Конструкция представляет собой устройство вентильного типа. Ручные клапаны могут устанавливаться в паре с запорными.

Использование вентилей с термоголовками

Это самые лучшие краны, которые только можно поставить на радиаторы в системе отопления частного дома. Настроенная на определенную температуру воздуха, термоголовка воздействует на шток клапана, заставляя его открывать или закрывать свое проходное сечение. Таким образом происходит автоматическое количественное регулирование теплоносителя, проходящего через отопительный прибор.

Краны для радиаторов

Термостатический клапан устанавливается на подающей подводке к батарее, а на обратной ставится блансировочный вентиль. Ошибочно считать, что балансировка системы будет автоматически осуществляться термоголовками, вентили нужны в любом случае. Установка вместо них обычных шаровых кранов допускается при централизованном отоплении либо в системах с попутным движением теплоносителя (петля Тихельмана). Но регулировать расход теплоносителя с помощью шарового крана недопустимо, да и не получится.

Краны для радиаторов

Совет. Большинство моделей термоклапанов имеют режим механической блокировки проходного сечения. Если вам достались изделия без подобного режима, то для обслуживания батареи придется поставить дополнительный отсекатель, как это изображено на схеме:

Краны для радиаторов

Регулятор расхода

Установив приборы учета энергии, закономерно возникает вопрос, как можно регулировать и контролировать подачу теплоносителя, ограничивать или добавлять его расход. Для этого существуют всевозможные автоматические регуляторы, применение которых позволяет экономить, они работают от датчиков температуры наружного воздуха и датчиков обратного трубопровода. Еще одно преимущество регуляторов температуры — это контроль температуры непосредственно в месте установки радиатора, в отличии от других устройств. Данное преимущество дает приоритет в получении равномерного температурного фона для комфортного пребывания в помещении. Регулятор предотвратит перегрев воздуха в помещении, чего не всегда смогут отследить датчики на централизованной автоматике. Представляется возможность регулировать температуру для каждой комнаты в отдельности. Иногда решая вопрос регулировки устанавливают обычные краны. Конечно данное решение уменьшает финансовые затраты, но лишает ряда полезных преимуществ. У крана ограниченная функциональность на открытие и закрытие. Существует опасность остановить или завоздушить стояк. Регулируя отопление при помощи кранов невозможно добиться необходимого температурного режима. Используя автоматические регуляторы можно наладить систему точно и эффективно.

Кран на радиаторе на обратке, нужно

ну как я понимаю отопления не будет во всем доме пока радиатор не вернешь, или не замкнешь систему. Опять же насколько я понял частые промывки радиаторов (системы) не желательны, но тут хз.

Частые промывки полезны системе, но только если потом заполнять ее подготовленной водой. А так да, пока не починишь, не включишь.

Если система на воде — год от года вода одна и та же лучше свежей по тому, что

1 она дегазированая — в ней мало растворено газов, которые могут создать воздушные пробки. 2 она уже нейтральна по отношению к системе — что можно было растворить она растворила, где можно было отложить осадок — она уже отложила.

А если вместо воды антифриз то сам бог велел его экономить. Он дороже кранов.

Краны конечно если ставить то полнопроходные.

Лучше конечно поставить. Еще не факт что редко пользоваться будешь, т.к. сейчас в кризис из такого го-на могут слепить радиаторы . слив системы за пару минут?! да можно в канализацию, если есть. а переполнять септик или иметь емкость на 300 и более литров оно надо?

Если система на воде — год от года вода одна и та же лучше свежей по тому, что

1 она дегазированая — в ней мало растворено газов, которые могут создать воздушные пробки. 2 она уже нейтральна по отношению к системе — что можно было растворить она растворила, где можно было отложить осадок — она уже отложила.

А если вместо воды антифриз то сам бог велел его экономить. Он дороже кранов.

Краны конечно если ставить то полнопроходные.

Решил ставить на обратку кран. Где то натыкался на статью регулировки двухтрубных систем в случае если в ветке СО несколько радиаторов с помощью вентиля на обратке. Сейчас не могу найти эту статью. Но как мне помниться суть в том что по мере удаления от коллектора вентили все менее сильнее зажимаются. Я прав? Шаровые краны я найду без проблем — подойдут? Или нужен не шаровый?
