Керамический дымоход: особенности выбора и установки

Здесь вы узнаете:

  • Устройство дымохода из керамики
  • Почему керамика лучше кирпича
  • Достоинства и недостатки керамических дымоходов
  • Правила выбора параметров дымохода
  • Пошаговая инструкция монтажа керамического дымохода
  • Полезные советы по монтажу
  • Обслуживание керамической трубы

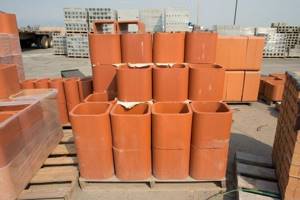

Дымоходы из керамики нашли свою область применения, которая требует не только устойчивость к высоким температурам, но и антикоррозийную устойчивость к химии. Итак, основные сферы использования для:

  • Каминов.
  • Печей.
  • Котлов (уголь, дрова, газ).
  • Житкотопливных котлов.

Кроме труб, которые предназначены для вывода газов с температурой свыше 300 градусов, есть еще отдельная группа каналов, где максимальная температура не превышает 200. Это так называемые низкотемпературные котлы, где установка керамики разрешается с температурным порогом не более 200 градусов.

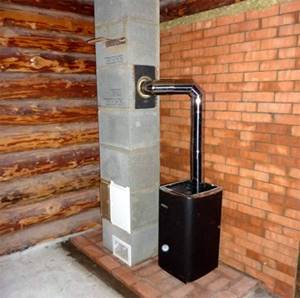

Дымоход из керамики после завершения монтажа

Устройство дымохода из керамики

Керамический дымоход, как было уже сказано, это составная конструкция, которая включает:

  • дымоходный канал из керамики;
  • слой утеплителя или воздушный зазор;
  • наружный слой из керамзитобетона.

Столь серьезная конструкция объясняется рядом факторов. Во-первых, керамическая труба, которая формирует дымоходный канал, очень хрупкая и нуждается в поддержке. Во-вторых, она отличается высокой теплопроводностью, из-за чего ей требуется надежная теплоизоляция.

Сама труба выполнена круглого сечения, длиной от 30 см до 1 м. Ее внутренние стенки гладкие, в то время как на внешних допускаются шероховатости и незначительные дефекты, не влияющие на целостность конструкции. Трубы соединяются посредством замка, который являет собой утонение по внешнему диаметру с одного края и расширение внутреннего с другого. Крайне важно, что они состыковались строго по одной центральной оси.

Внешняя оболочка делаются из керамзитобетона в форме квадрата с радиальной полостью внутри. Высота блока зависит от производителя, равно как и форма внутренней полости. Также предусмотрено либо прямое соприкосновение раздельных частей блока к трубе, либо наличие места для утеплителя, который соединяется посредством металлических перемычек. Они крепятся к внешней оболочке и создают надежную опору для керамической трубы.

В блоках из керамзитобетона обязательным условием является наличие специального отверстия для закладки арматура, позволяющей обеспечить максимальную прочность и устойчивость всей конструкции, что особенно важно в нижней и верхней части дымохода.

Для утепления можно использовать слой базальтовой ваты или же воздушный зазор. Последний применяется в дымоходах с обратной подачей воздуха в изолированную камеру сгорания или в дымоотводных системах с предельной температурой до +450°С. Если температура превышает этот показатель или необходимо обеспечить лучшую теплоизоляцию, используют базальтовую вату, которая продается в виде плотных прессованных плит, вдоль которых делаются борозды, чтобы их можно было свернуть.

Утеплитель следует плотно заложить между керамической трубой и керамзитобетонным блоком. В итоге получится высокопрочный композитный материал с низкой теплопроводностью и идеально гладкими жароустойчивыми стенками канала.

Расстояния до воспламеняемых конструкций здания

Предписываемое расстояние между дымоходом и воспламеняемыми частями здания, предотвращающее пожар в случае перегрева или возгорания внутри дымовой трубы, регулируется принадлежностью дымохода к определённому классу устойчивости к возгоранию. Огнестойкие многослойные дымоходы с внутренней керамической трубой относятся, как правило, к классу G50, т.е. необходимое расстояние до воспламеняемых конструкций здания составляет 50 мм.

В местах, где дымоход обширно и не только отдельными поверхностями прилегает к частям здания из воспламеняемых материалов, следует учитыват необходимое расстояние до данных конструкций, которое составляет не менее 5 см; пространство между такими элементами должно быть постоянно открыто или хорошо проветриваемо. В исключительных случаях допускается изоляция при помощи невоспламеняемых материалов.

Потолки с балочными перекрытиями, балки чердачного перекрытия и подобные конструкции, части здания из воспламеняемых материалов с незначительной площадью соприкосновения с дымоходом должны также находится на расстоянии не менее 5 см от констукции самого дымохода (допустимо использовать изолязию из негорючих материалов толщиной в 2 см).

Для воспламеняемых материалов с довольно маленькой площадью соприкосновения с дымоходом, как, например, половые покрытия, плинтус и обрешётка крыши, учитывать расстояние не обязательно. Дымоход должен располагаться не ближе, чем в 20 см от окон.

Расстояние от наружной поверхности дымохода до других возгораемых элементов здания регулируется законодательными нормами. В большинстве стран, в том числе и в России данное расстояние должно быть не менее 50 мм. Указанное пространство необходимо держать открытым или достаточно проветриваемым (рис. А — C). В некоторых исключительных случаях допустимо его заполнение невоспламеняемым изоляционным материалом.

Элементы системы, находящиеся вне главной конструкции дымохода,

должны находится на расстоянии не менее 20 см от частей здания из или с воспламеняемыми материалами. Исключения составляют:

  • данный элемент системы обшит толстой невоспламеняемой изоляцией, толщиной минимум 2 см, или
  • темепература отработанных газов отопительного прибора не превышает 160 С°.

Почему керамика лучше кирпича

Веками дымоход строили из кирпича, оштукатуренного раствором глины. Почему же в последние годы так популярны керамические трубы? Ответ прост: по своим характеристикам керамическая труба для дымохода значительно превосходит кирпич. Керамический дымоход обладает следующими достоинствами:

  • Хорошая тяга. В отличие от кирпича, имеющего шероховатую поверхность, керамические трубы изнутри покрыты жаропрочной глазурью. Гладкая поверхность способствует лучшей тяге, поэтому у владельцев печей с керамическим дымоходом не возникает проблем с задымлением дома при топке.
  • Прочность. Глазурь обладает низкой водопроницаемостью, поэтому труба не впитывает воду, и весь конденсат, а также влага от осадков стекают в специально предназначенный отстойник. Традиционные кирпичные трубы при оседании влаги на пористой поверхности кирпича впитывают ее, что при низких температурах наружного воздуха приводит к замерзанию воды и растрескиванию кирпича и кладочного раствора.
  • Устойчивость к образованию сажи. На гладкой поверхности сажа практически не оседает, и большая часть ее улетает в атмосферу вместе с дымом. На кирпиче образование сажи происходит значительно быстрее, при этом уменьшается просвет и появляется вероятность ее загорания, что грозит пожаром. Даже если сажа оседает на керамических трубах, она легко очищается механическими или химическими методами.
  • Пожарная безопасность. Воспламенение сажи в керамической трубе маловероятно, но даже если это случится, пожара не произойдет – внутреннее покрытие трубы обладает для этого необходимой жаропрочностью, а внешние ее стенки практически не нагреваются из-за низкой теплопроводности.
  • Устойчивость к химически-агрессивным веществам. В дыме содержатся соединения серы и азота, которые при взаимодействии с водой – конденсатом или осадками – образуют кислоты. Именно из-за них разрушаются кирпичные и металлические дымоходы. Глазированная керамика лишена этого недостатка – она не взаимодействует с кислотами.
  • Простота монтажа. Чтобы сложить кирпичный дымоход своими руками, необходимы знания, опыт и время. Трубу из керамики сможет установить каждый, достаточно внимательно изучить инструкцию. Керамика легко обрабатывается, поддается резке, сверлению, шлифовке, она устанавливается с помощью обычного инструмента в течение одного-двух дней.

Не лишены керамические трубы и обязательных требований, которые осложняют их установку – это довольно большой вес по сравнению с трубами из нержавейки и необходимость устройства фундамента. Впрочем, если учесть их гарантийный срок эксплуатации от 30 до 40 лет, эта особенность несущественна.

Особенности производства

Глиняное сырье очищают, перемалывают в порошок и высушивают.

Вводят шамот, другие наполнители, соединяют с водой и перемешивают до пластического состояния.

Далее массу выдавливают на экструдере и получают цилиндрические полые изделия.

Их режут металлической струной на отрезки и подсушивают.

Затем заготовки обмазывают глазурью и обжигают при температуре 1250—1300 в течение примерно 100 часов.

Результатом получается каменная труба.

Достоинства и недостатки керамических дымоходов

Керамические сэндвич-дымоходы привлекают потребителей своей возможностью отвода продуктов горения различной темперы от 200° C до 1000° C. Они подходят к твердо и жидкотопливным котлам и обладают другими положительными свойствами:

  • пожаробезопасностью;
  • устойчивостью к агрессивным средам;
  • газо и водонепроницаемостью;
  • достаточной прочностью;
  • устойчивостью к температурным перепадам и влажности;
  • способностью к механической обработке;
  • технологичностью.

В целом, керамические дымоходы универсальны. Но идеальными их не назовешь из-за массивности. Поэтому приходится строить фундамент, что увеличивает финансовые расходы.

И все же керамика и дымоходы из нее остаются самыми лучшими. Это объясняется не только их эстетикой и дизайном. Превосходство здесь очевидно. Секрет состоит в экологичности, безопасности и длительном сроке эксплуатации системы.

Где используется такой дымоотвод?

Керамика – достаточно качественный материал для дымохода, поэтому ее можно использовать для следующих типов котлов:


Перепад температур при нормальном режиме эксплуатации дымоходов

  • на твердом топливе – дрова, уголь, кокс, паллеты;
  • для каминов и печей;
  • на жидком топливе;
  • для газовых котлов.

При выборе трубы дымохода из керамики нужно обращать внимание на то, в каком температурном режиме она может работать. Существуют модели, которые предназначены для отопительных систем с низкотемпературными котлами, где температура продуктов горения составляет меньше 200°С.

Правила выбора параметров дымохода

Труба керамического дымохода изготавливается из отдельных блоков, каковые хорошо подгоняются друг к другу, исходя из этого не появляется утечек дыма. Ее высота рассчитывается заблаговременно, в соответствии с действующим нормативам. Излишняя протяженность дымохода не улучшит тягу, а только создаст сложные аэродинамические завихрения, не содействующие действенной работе газоотводящей системы. Трубу набирают, руководствуясь правилами:

  • высота над плоской кровлей 50 см;
  • труба, расположенная в 1,5 м от конька, обязана возвышаться над ним на 50 см;
  • при расстоянии до трех метров край дымохода не может быть ниже линии конька;
  • находясь более чем в 3 м от конька, труба обязана достигать оси в 10 градусах от линии его горизонта;
  • диаметр внутреннего керамического канала не может быть меньше, чем у дымоотводящего патрубка;
  • высота трубы от линии колосников до наружного края не меньше пяти метров.

Керамический дымоход может употребляться для отведения газов от нескольких устройств, но при любой конфигурации нижний модуль помогает для сбора конденсата. Элементы дымохода подбирают, ориентируясь на тип отопительного устройства: камин, котел либо печь. На величину диаметра трубы воздействует мощность котла и вид топлива. Для подсчета нужной длины керамического дымохода потребуется кровли высоты и значение потолков.

Частые ошибки и проблемы при установке

Очень серьезной ошибкой является отсутствие дефлектора или хотя бы колпака над дымопроводом. Снег и дождь не должны попадать внутрь трубы.

Если дымовая труба выходит на кровлю совсем рядом с вентиляционными трубами или проходит в одном блоке с ними (существует такая модификация – в одном корпусе проходит и дымовая, и вентиляционная труба), то дымовая должна быть выше вентиляционной, желательно на 500 мм.

В местах прохода конструкций через перекрытия запрещается устанавливать стыки отдельных элементов.

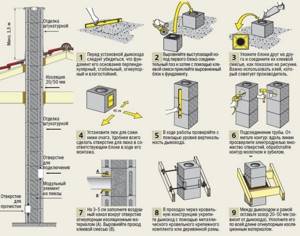

Пошаговая инструкция монтажа керамического дымохода

Составьте предварительный план работ, определитесь с точными местами входа трубы котла, установки ревизий, шибера и т. д. Подготовьте основание под конструкцию, имейте в виду, что вес дымохода в зависимости от производителя и высоты может превышать 800 кг. Хотя размеры блоков всего 40×40 см, это очень большая нагрузка на единицу площади. Основание должно монтироваться с учетом этих моментов, и строго соответствовать требованиям строительных норм и правил. Проверьте комплектность составных элементов, проделайте выходы на чердак и крышу. Подготовьте строительные и измерительные инструменты.

Высота дымохода в частном доме

Важно. Монтировать дымоход следует не менее двух дней. Не потому, что работы сложные и требуют много времени, а потому, что надо дать время для застывания части раствора – нижние блоки должны надежно зафиксироваться. В противном случае возникает вероятность перекосов, а это очень неприятная ситуация.

Установка нижней части дымохода

Шаг 1. Сделайте раствор для соединения бетонных блоков. Пользоваться следует специальными клеевыми составами для керамической плитки, обыкновенный цементно-песчаный раствор не рекомендуется, так как его показатели прочности и адгезии не удовлетворяют требования производителей керамических дымоходов.

Раствора много не надо, рекомендуется готовить не более половины ведра. Вначале в него наливается необходимое согласно инструкции количество воды, а потом добавляется сухой компонент. Мешать легче специальным миксером, он продается в строительных магазинах и используется вместе с обыкновенными ручными дрелями.

Раствор готовят небольшими порциями

Шаг 2. Выложите раствор сплошным слоем на основании, но перед этим нужно разметить габариты блоков. Уложите на него гидроизоляцию, в этих целях лучше использовать традиционный рубероид, под уровень выровняйте основание. Помните, что от этого во многом зависит устойчивость дымохода. Исправить незначительные отклонения от вертикали во время дальнейшей кладки блоков можно, но опытный строитель заметит разность толщины швов.

В месте установки дымохода наносят слой раствора и укладывают обрезанный по размеру рубероид

Шаг 3. При помощи болгарки и диска с алмазным напылением в первом блоке прорежьте отверстие под трубу слива конденсата. Подгоните стандартную керамическую трубу под ваши индивидуальные размеры. Измерьте высоту и отрежьте лишнее. Работать также следует болгаркой с алмазным диском.

В первом блоке прорезают болгаркой отверстия

Шаг 4. Равномерным слоем намажьте клей на первый блок и установите его на предварительно подготовленное основание. Уровнем проконтролируйте положение плоскостей не менее чем в двух направлениях. При необходимости легкими постукиваниями корректируйте блоки.

Ставят блок и проверяют расположение по уровню

Шаг 5. Поставьте на место сборник конденсата. Проверьте, чтобы его плоскость была строго горизонтальной.

Внутрь блока устанавливают сборник конденсата

Практический совет. Не нужно надеяться, что керамические блоки автоматически будут исправлять положение керамических труб и контролировать только их кладку. Опытные мастера всегда проверяют каждый элемент конструкции дымохода, только такая технология дает гарантию качественного выполнения работ по сборке керамического дымохода.

Шаг 6. Предварительно выпилите в блоке отверстие под дверку ревизии. Намажьте раствором по периметру кромки и поставьте на место второй блок. Проверьте его положение при помощи водяного уровня.

Монтируют второй блок с вырезанным отверстием

Шаг 7. На сборник конденсата нанесите по периметру герметик, он продается в комплекте с дымоходом, не боится высокой температуры и воздействия агрессивных химических соединений. Оберните тройник ревизии утеплителем и вставьте его. Для того чтобы отверстие для слива конденсата не засорялось упавшим клеем, временно закройте его куском специального камня. По окончании монтажных работ он убирается, сливное отверстие открывается.

Наносят герметик, сверху крепят тройник с утеплителем

Установите следующий блок с подготовленным отверстием. Далее монтируйте блоки и керамические трубы до тех пор, пока конструкция не достигнет высоты подключения дымохода отопительного котла. Постоянно проверяйте пространственное положение каждого блока, не забывайте смазывать герметиком места стыковки керамических труб, надевайте на них теплозащиту.

Таким же образом устанавливают остальные блоки

Установка тройника под трубу

Тройник под трубу монтируется следующим образом.

Шаг 1. Болгаркой вырежьте в блоках отверстие под фланец. Его размеры такие же, как и для ревизии. Вырезайте осторожно, не допускайте растрескивания блоков. Если появится трещина, то элемент придется выбрасывать и менять новым.

В блоке осторожно вырезают отверстие под фланец

Шаг 2. На клей поставьте блок, установите тройник подключения потребителя. Нанесите слой раствора и поставьте следующий бетонный блок.

Устанавливают тройник и закрывают его следующим блоком

Потом используются только прямые керамические трубы и целые блоки. Работы надо продолжать до тех пор, пока дымоход не выйдет на крышу. Если планируется установка шибера, то следует предварительно сделать в блоке небольшое отверстие.

Блоки и части трубы монтируют до выхода на крышу

Важно. Шибер ставится только на твердотопливных котлах, на газовых монтаж этих устройств категорически запрещен.

Монтаж финальной части керамического дымохода

Финальной частью называется установка элементов, располагающихся над скатом крыши. Они имеют имитацию натурального керамического кирпича. Высота дымохода над крышей зависит от расстояния к коньку, параметры регламентируются строительными нормами и правилами.

Правила монтажа керамического дымохода

Шаг 1. На раствор укладывайте блоки, далее керамические трубы с утеплителями по вышеописанной технологии. Высота одного финального блока составляет 7,5 см. Это объясняется тем, что блоки имитируют кирпич с такими размерами.

На крыше устанавливают блоки, имитирующие кирпичную кладку

Шаг 2. Установите на последний блок металлический лист с проходным отверстием. Крепится он клеем.

На вершине дымохода крепят на клей металлический лист с отверстием

Шаг 3. Прижмите металлический лист покрывной плитой, проверьте ее положение.

После выравнивания листа устанавливают покровную плиту

Шаг 4. В специальные технологические отверстия вставьте металлические шпильки, к ним в дальнейшем будет прикручен зонтик дымохода.

В отверстия на плите вставляют шпильки

Шаг 5. Поставьте финальный кусок керамической трубы и плотно на нее насадите конус.

Завершающий шаг — установка конуса на трубу

Дымовая труба смонтирована, можно заделывать проходку в кровле и герметизировать место выхода. В этих целях рекомендуется использовать мягкие уплотнители на битумной основе. Обращайте внимание на качество и технологию монтажа уплотнителей, в местах примыкания часто появляются протечки.

После установки трубы необходимо тщательно загерметизировать все стыки

Полезные советы по монтажу

Одно из главных правил монтажа керамических дымоотводов: для установки годятся только целые элементы. Наличие сколов, трещин или любых других повреждений недопустимо. Не стоит пытаться заделать испорченное место с помощью герметика или чего-нибудь подобного.

Это опасное решение, поскольку скрытое внутри конструкции повреждение может выйти из строя в любой момент и стать причиной возгорания.

Поэтому каждый элемент нужно проверить во время покупки, а также непосредственно перед установкой. Если обнаружены даже небольшие повреждения, следует сделать замену. Основание под переходник должно быть идеально ровным и горизонтальным.

Чтобы этого добиться, опытные строители используют уровень, а поверхность основания отделывают каким-нибудь ровным материалом, например, плиткой, керамогранитом и т.п.


Обслуживание керамического дымохода необходимо выполнять регулярно два раза в год: осматривать, очищать от сажи и проверять уровень тяги

Обслуживание дымоходов этого типа выполнить не сложно. Нужно проверять наличие тяги, очищать трубы от сажи, контролировать целостность всех элементов конструкции.

Обычно эти операции выполняют дважды в год, но если есть основания сомневаться в нормальном функционировании дымохода, обслуживающие мероприятия можно выполнить и внепланово. Хотя при правильном монтаже проблемы с такими конструкциями практически не возникают.

Как правильно закрепить трубопровод для отвода продуктов горения?

Лучше всего производить крепление трубопровода при помощи стальных прутиков диаметром не меньше 10 мм. Также это можно сделать, используя готовый арматурный комплекс, который предоставляет производитель. Его нужно монтировать в уже существующие отверстия в бетонных блоках, после чего фиксировать при помощи свежеприготовленного цементного молочка.

Монтаж керамического дымохода

Внешняя труба может укрепляться при помощи надежного металлического корсета из уголков и ленты. Также можно произвести дополнительное бетонирование с армированием всего вентиляционного канала, начиная от основания.

Обслуживание керамической трубы

Благодаря особенностям керамических труб, их обслуживание значительно упрощается по сравнению с кирпичными. Раз в год необходимо очищать их от сажи механически или с использованием специальных средств. Дважды в год проверяют все стыки на отсутствие трещин, сколов, деформаций и перекосов. При каждой топке необходимо оценивать тягу, при ее нарушении – искать и устранять причину. Также нужно следить за чистотой вентиляционного канала сэндвич-дымоходов и вовремя сливать избыточный конденсат.
