Монтаж канализационных труб: проектирование и выбор труб

Коттедж возведен или сделан ремонт, осталось соорудить систему отвода сточных вод, водопровод. Вызвать сантехнических дел мастера, не каждому можно доверять. Сделать самому монтаж канализации из пластиковых труб, водопровода, получить удовольствие от выполненной работы, сэкономить денежные средства.

Самостоятельно проводить работы по сантехнике, без опыта страшно. Необходимо знать правила и хитрости, чтобы соорудить работающую конструкцию. Домашним мастерам будет полезно узнать об этапах работы, куда обратить внимание.

Выбор материалов для канализации

Практически все современные системы отведения сточных вод делают из полимеров. Трубы и фитинги из них привлекают рядом достоинств, которые сказываются на эксплуатации и монтаже.

Это следующее:

Внутренняя поверхность гладкая, что не способствует накоплению грязи, образованию засоров.
Материал инертный к агрессивным воздействиям химических, биологических веществ, которые содержатся в стоках.
Легкий вес, что упрощает монтаж.

Наибольшее распространение получили поливинилхлоридные изделия (ПВХ). Они применяются в безнапорной канализации, причем оранжевые трубы предназначены для внешних участков, серые — для внутренних. Материал несколько хрупкий на морозе, но в доме этот фактор отсутствует.

Полиэтилен (ПЭ) выдерживает высокое давление, его применяют в напорных системах канализации внутри помещений и на улице. Диапазон рабочих температур -40…+40°С. Если стоки горячие, применять не рекомендуется.

Полипропилен (ПП) наиболее устойчивый к щелочам и кислотам. Если отвод осуществляется от стиральных и посудомоечных аппаратов, рекомендуется устанавливать трубы ПП. Кроме того, они не теряют своих свойств при температуре стоков до +100°С.

Правила обустройства

Основным элементом, выполняющим отвод стоков, принято считать стояк. Это деталь может быть одна на все помещения. Однако есть ряд важных нюансов:

Если площадь жилого комплекса большая, любо туалетные комнаты располагаются на расстоянии, тогда владельцу придётся продумать обустройство сразу нескольких стояков. Этот элемент представляет собой установленные в вертикальном положении трубы, начинающиеся с подвала, и заканчивающиеся на крыше.
В подвале стояк необходимо соединить с трубой идентичного или большего размера, располагающейся под определённым углом. Такая труба должна выводить накопленные стоки в специальную ёмкость, либо в станцию очистки.
Часть стояка на крыше должна быть открытой, либо оснащаться клапаном обратного давления. Важно помнить, что возвышаться стояк над кровлей должен на высоту не меньше 50 сантиметров.

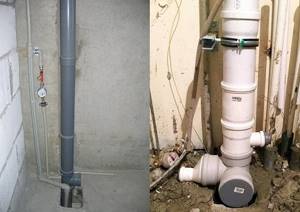

Стояк канализации

Особенности внутренней разводки

Внутренняя разводка канализации выполняется по открытому или скрытому способу.

В первом случае трубы фиксируют на стене хомутами, если диаметр небольшой, то клипсами. Скрытую систему удобно обустраивать одновременно с отделкой стен, укладкой пола при ремонте или строительстве дома. Чтобы не нарушать целостности поверхностей, делают фальшь-панели, коробы, прячут в ниши, за перегородками.

В скрытой системе обязательно предусматривают доступ для обслуживания. Устанавливают дверцы, люки, делают съемные конструкции.

Выбор диаметра труб

Одно из условий надежной работы канализации — правильно подобранный диаметр изделий.

Руководствуются несколькими критериями:

вид бытовой сантехники, ее производительность;
сколько подключено точек слива;
виды стоков: однородные или с примесями.

Рекомендуемые диаметры труб для подключения 1 прибора:

умывальник, мойка на кухне, биде: 32-40 мм;
душ, ванна: от 50 мм;
стиральная, посудомоечная машины: 63 мм;
мойка с измельчителем, унитаз при подключении гофрой: 70-85 мм;
стояк, фановая труба: 100-150 мм.

Если планируется подключение 2 и более приборов, сбор сточных вод из нескольких веток, необходим диаметр 75-90 мм.

Использование изделий разного сечения вызывает трудности при монтаже. Специалисты на практике делают внутреннюю разводку трубами максимального диаметра (75 мм или даже 50 мм), когда количество точек небольшое. В отношении стояка способ не применяется: минимум 100 мм.

Нюансы проектирования

Чтобы не ошибиться с разводкой, рисуют схему. В ней отражаются ключевые узлы: стояк, разметка с углами и поворотами, точки подключения приборов. Стараются максимально упростить проект, чтобы впоследствии не возникало сложностей с обслуживанием и ремонтом.

Проектирование канализации.

На этапе проектирование учитывают следующие нюансы:

Участки прокладывают с уклоном в сторону выхода. Оптимальное значение: 3 см на 1 пог. м для изделий до 50 мм и 2 см при диаметре больше 85 мм.
Приборы с измельчителями, унитазы подключают ближе к стояку: расстояние не больше 1 м.
На горизонтальных участках недопустимо монтировать трубы разного сечения. Возможен отток к сантехнике, понадобится обратный клапан.
Минимизируют количество соединений — система становится надежнее.
В местах с риском образования засоров устанавливают ревизионные лючки.
Общий сток для нескольких точек упрощает схему, экономит средства. Только унитаз подключается отдельно.

Если в планах установить дополнительную сантехнику, разумно предусмотреть ее подключение. В системе оставляют отвод, временно закрывают заглушкой, чтобы впоследствии избежать работ по демонтажу и замене участка.

Правила гидродинамики при обустройстве и монтаже канализационной системы

Отказ от использования законов гидродинамики может стать причиной появления самых распространенных оплошностей при обустройстве сливной системы.

Первая кроется в игнорировании обустройства надёжной вентиляции. Фановая труба, идущая на чердак от стояка, предназначается не только для отведения вонючего аромата стоков, но и исполняет роль компенсатора давления. При отсутствии такой важной детали пониженный уровень давления, образующейся над водяным поршнем, удалит жидкость из сифонов. Это приведёт к отсутствию воздуха и проникновению канализационного аромата в дом.

вентиляция — фановая труба

Монтаж сантехнических приборов

Ещё одна ошибка кроется в том, что каждый сантехнический прибор подсоединяют к стояку, расположенному ниже унитаза при помощи подводящих труб. Такой монтаж недопустим, потому что непременно приведёт к появлению нечисто в ванной или раковине после каждого смыва. Аналогичная ситуация возникнет и в случае, когда длина трубы подводки будет больше, нежели установленная правилами.

Чтобы избежать неприятностей при ежедневном использовании сточной системы следует ознакомиться и соблюдать важные правила монтажа канализационных труб.

Подготовительные работы

По схеме подсчитывают длину труб, диаметр, количество фитингов, крепежа, проводят закупку. На этапе подготовки проводят подгонку элементов по размерам и соединениям. Проверяют соблюдение углов и наклонов. Возможно, придется внести изменения в проект или заняться доработкой мест, которые мешают соблюдать схему: расширить отверстие, переставить технику и т.п.

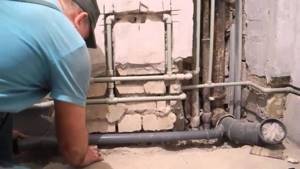

Подготовка к монтажу.

Как нарезать и зачистить трубы ПВХ

Не рекомендуется резать все трубы сразу — можно ошибиться с размерами. Лучше проводить работы последовательно: измерить участок, отрезать. Разрез намечают по кругу, чтобы выдержать угол 90°, получить ровный край.

Режут своими руками с использованием таких способов:

На отрезном станке — получаются самые качественные края. Требуется свободное пространство для размещения оборудования и труб.
При помощи специальной пилы — достигается качественный результат. Работать удобно, не нужно много места.
Ножовка по металлу — распространенный инструмент в домашних условиях. Заусенец образуется немного, т. к. зубья мелкие. Получить ровный отрез сложно, придется обрабатывать торцы дополнительно.

Болгаркой отрезать ровно трудно, края оплавляются, тяжело обрабатывать их.

Нарезка трубы ПВХ.

Заусенцы мешают выполнить монтаж канализации из пластиковых труб, нарушают герметичность. Плохо зачищенная внутренняя поверхность может стать причиной засоров.

За торчащий пластик цепляется мусор, постепенно накапливаясь. Скорость потока замедляется.

Заусенцы удаляют ножом: соскабливают, поставив лезвие под углом. Особенно тщательно обрабатывают края изнутри. Дополнительно можно пройтись мелкой наждачной бумагой.

Выводы и полезное видео по теме

Монтаж канализации в квартире – это трудоемкий процесс, но знание тонкостей поможет совершить грамотную установку. Воспользуйтесь видео-советами, чтобы расширить свои знания и понаблюдать за работой профессионалов.

Сейчас вы знаете, как спланировать и провести канализацию в квартире. Процесс демонтажа и установки оборудования сопровождается множеством профессиональных нюансов, поэтому при необходимости лучше обратиться к специалистам.

Имеете опыт в решении подобных задач? Или остались вопросы по обустройству канализации в квартире? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Блок для связи расположен ниже.

Правила монтажа пластиковых труб для водопровода

Качественная работа системы в частном доме возможна только при соблюдении правил монтажа:

Учитывают свойства материала в узлах смешивания. Для соединения гофрированных труб применяется иная технология, чем при работе с гладкостенными элементами.
Раструбы направляют против потока. Тогда внутри поверхность будет оказывать минимальное сопротивление стокам.
Для состыковки с металлическими трубами старой канализации используют пластиковые детали такого же сечения.
Горизонтальные участки и стояк фиксируют на стене через 1 м. Если отрезки небольшие, возле каждого раструба.
Фановая вентиляция в схеме избавляет от запахов, проникающих из септика или колодца. Она также предупреждает отсос гидрозатворов из сифонов при сбросе большого объема воды.

Делают как можно меньше стыков — это потенциальная угроза протечки. Большое количество поворотов грозит засорами системы.

Подгонка заготовок по размерам

Монтаж проводят после предварительной сборки. Готовят трубы и фитинги, сняв с них уплотнители.

Начиная от стояка, укладку выполняют в такой последовательности:

Размещают угольники на поворотах, тройники в местах подсоединения сантехники. В них заводят трубы.
Если длина трубы намного больше необходимой, элемент обрезают, снимают фаску. Чтобы отходов было меньше, приобретают изделия разной длины.
После сборки прямого участка размечают места крепления. На стене проводят линию, проверив угол наклона уровнем. По ней затем выставляют трубы при окончательном монтаже.
Если есть поворот, продолжают собирать насухо от этого места.
Закончив предварительный монтаж, нумеруют детали. Это поможет установить каждый элемент на свое место.

Обрезать заготовки рекомендуется последовательно, от одного фитинга к другому. Если размер трубы превышает требуемый на несколько сантиметров, лучше переместить уголок или тройник дальше. Это избавит от зачистки торцов.

Сочленение в раструб

В канализационных трубах из полимеров предусмотрен раструб для соединения. Трубопроводы собирают (в т.ч. с установкой фасонных деталей) 2 способами: с резиновым уплотнительным кольцом или на клею.

Пример сочленение в раструб.

Используя уплотнители, получают разъемные сочленения, которые при необходимости можно разобрать, отремонтировать. Качество сборки обеспечивают прокладки.

Самые простые — одноперьевые, с ними монтаж проходит легко, не требуется смазка. С двухперьевыми сложнее, особенно если есть дополнительное пластиковое кольцо. Трубы входят тяжело даже со смазкой.

Ошибочно, когда вместо того, чтобы добиться плотного сочленения, недочеты исправляют силиконовым герметиком. Он закрывает шов только сверху, соединение получается ненадежным.

Многое зависит от того, как вставлена прокладка: никакие перекосы не допускаются. Деформированные резинки сразу выбрасывают, заменяют новыми. Если уплотнитель кривой, появится течь.

Скользкая резина облегчает вхождение трубы. Используют моющие средства, шампунь, мыло, минеральные масла, не задумываясь, как они воздействуют на резину. Она может затвердеть, разрушиться (от моющих средств). Мыло высыхает, оставляя зазор. Единственное средство, не оказывающее вредного воздействия на резину, — силиконовая смазка. Чистый силикон еще агрессивнее бытовой химии.

Труднее всего соединить обрезанные трубы. На заводских торцах правильная фаска, с которой изделия легко соединяются. Сделанная самостоятельно фаска часто шершавая, что затрудняет сборку.

Соединением на клею достигается полная герметичность, но разобрать систему невозможно.

Последовательность работ:

зачищают заусенцы, снимают фаску;
обезжиривают раструб изнутри, конец трубы снаружи;
наносят клей, соединяют детали.

Рекомендуется покрыть клеем шов снаружи — это устранит возможные огрехи.

Подробности

Правила монтажа пластиковой канализации своими руками

После того, как будет подключена канализация, следует подвести водоснабжение. Для этого стоит нарисовать схему соединения элементов, и для горячего водоснабжения следует оставить технологический зазор в 1 см, потому что от нагревания пластик расширяется. После при подсчете общей длины магистрали стоит посчитать, сколько требуется крепежных и запорных элементов. Для дальнейшего добавления новых устройств рекомендовано оставлять несколько отводов с заглушками.

При планировании водопровода стоит знать, что трубы из пластика всегда серые. У них разная маркировка:

РN25 – отопительная.
РN20 – горячая вода и отопление.
РN16 – холодная и горячая.
РN10 – только для холодной воды.

Там, где температура воды меньше +600 градусов, подойдут РN10 и РN16, а если выше, то остальные, так как они армированные. Чтобы экономить время, а еще обеспечивать контроль над состояние водопроводной сети, лучше использовать открытый метод соединения. Трубы стоит установить на уровне пола, в углах помещений.

Типичный (и максимально простой вариант) вариант – последовательная водная подача на всех потребителей. чтобы выполнять ремонт, не отключая всех, нужно установить запорный вентиль перед каждым. Когда элементы закуплены, подготовлены инструменты, остается решить вопрос о монтаже пластиковой канализации своими руками. По схеме, стоит нарезать участки трубы специальными ножницами.

Они скрепляются посредством сварки или фитингов, и технология проста:
Выполняется зачистка, а после торцы нужно обезжиривать.
Стоит выбрать насадки нужного диметра для паяльника, а еще его нагревают.
Вставляют элементы для соединения, выжидают (время определяют поперечным сечением изделий).
После сварочного процесса элементы стоит зафиксировать до полного остывания.

Конструкционные элементы закрепляют на стены клипсами. Стояки скрепляют посредством резиновой прокладки и хомута. Дополнительные элементы, такие как счетчики и вентили, имеют металлическое резьбовое соединение, а еще его герметизируют на паклю. Профессиональные мастера предпочитают применять фторопластовый уплотнительный материал. Чуть поэкспериментировав, каждый мастер сможет собственноручно подсоединить водопроводную систему, которая будет работать, словно часы.

Особенности процесса

Есть относительно новое устройство, которое смогло объединить в себе свойства полимерных и металлических труб. Чем-то оно напоминает слоеный пирог – клей, полиэтилен, алюминий, снова клей и полиэтилен. Эксплуатационные свойства отличные – при давлении в 9.8 атм они смогут выдержать температуру в +960 градусов, а при кратковременном перегревании до +1350 градусов. Такие трубы устойчивы к морозу, легко сохраняют заданные формы и их можно гнуть даже вручную. Их применяют в системе транспортировки газов, жидкостей, отопительных системах, а еще в теплом полу и системе кондиционирования. Схема подключения такая же, как и у полипропиленовых труб. Но из-за того, что они больше подвержены механическому воздействию, влиянию ультрафиолета, то укладку важно выполнят внутрь особых коробов, пола и стен. Для скрепления выпускают особые фитинги:

Компрессионные (для зажима).
Разъемные.
Пресс-фитинги (для пресс-клещей).

Для установки не нужно дорогое оборудование или особое образование. При сборке водопровода собственноручно стоит знать о том, что соединение пресс-фитингами неразъемное, а еще его можно «запаковать» внутрь стен или пола. Первые оба вида можно укладывать в особые короба, чтобы был доступ при появлении аварийной ситуации.

Установка отопительных труб

Главная проблема, которую решает мастер при монтаже новой отопительной системы – присоединение пластиковых труб к металлическим.

Промышленность дает возможность это сделать:

Сечение до 4 см (есть фитинги с резьбовой стыковкой).
От 4 до 30 см (фланцевой).

Рабочая инструкция аналогична соединению полипропиленовых труб.

Как предупредить образование засоров

Трубопроводы в основном засоряются из-за ошибок монтажа:

Плохо зачищенные внутренние поверхности труб, за которые цепляется мусор.
Неправильный уклон — как недостаточный, так и чрезмерный. В последнем случае жидкость убегает, не успев захватить твердые частицы.
Прямые углы на горизонтальных участках. Повороты нужно делать плавными: вместо одного уголка 90° их собирают из двух по 45°.

Засоры также появляются, когда канализационной системой пользуются как мусоропроводом.

Чтобы облегчить их ликвидацию, устанавливают ревизионные люки. Для наружной канализации через 15 м, для внутренней — в месте подсоединения трубы к стояку.

Профессиональные секреты

Сборка канализационной системы – задача не сложная, однако, некоторые нюансы есть и здесь:

монтаж ведут от стояка в направлении сантехнических приборов;
раструбы труб должны быть направлены от стояка к сантехническим приборам – в этом случае вероятность протечки будет минимальной;
поворот магистрали на 90 градусов осуществляют с использованием двух отводов по 45 градусов – это снизит опасность возникновения засоров;
для каждого из сантехнических приборов желательно использовать сифон с гидрозатвором;
подключение к трубопроводу сливных шлангов и участков с меньшим диаметром труб производят через резиновые манжеты, обеспечивающие герметичность соединения;
при сборке трубопровода из нескольких материалов:
при соединении пластикой магистрали с чугунным стояком, необходимо использовать специально предназначенные для этого переходные элементы.

Размеры сантехнических люков при скрытом монтаже должны обеспечивать доступ ко всем соединениям системы.

Как правильно сделать разводку канализационных труб своими руками, посмотрите в видео, снятом во время работы сантехников.

Ошибки, касающиеся подключения сифонов

Подключение унитаза или любой иной сантехники к стоку проводится при помощи сифона, изготавливаемого в форме буквы U. Такой внешний вид изделия способствует постоянному нахождению воды в нём, что, в свою очередь, ведёт к образованию гидробарьера и не позволяет неприятным ароматам поступать в помещение. Если не учесть следующие недочёты, то система не сможет выполнять свои функции:

отсутствие вентиляции. В такой ситуации вакуум просто высосет воду, и запах будет свободно поступать в комнаты.
Запах может появиться и в случае испарение воды. Такая ситуация возникает при редком использовании унитаза по назначению.
