Что такое сгон, резьба, боченок, ниппель, чем они отличаются?

Сгоны для труб – это соединительный фитинг, изготовленный в виде отреза трубы с резьбой на концах. Для удобства монтажа резьба на сгоне различается по длине и размерам. Сгоны могут быть использованы при строительстве водопроводов, газопроводов, отопительных и канализационных систем. Как самостоятельно подобрать наиболее оптимальное для конкретной ситуации устройство и произвести его монтаж, читайте далее.

Соединительный фитинг для трубопровода

Технические характеристики

Сгон выглядит как отрезок трубы, с обеих сторон которого выполнена резьба. Отрезок должен быть обязательно прямой либо угловой. С короткой стороны резьба состоит из 5 витков, а с длинной – из 20 витков и более, вплоть до 30. Коротким концом сгон подключается к патрубку оборудования, например, газового котла или батареи, длинным – стыкуется с другой трубой. По длинной резьбе также «идет» муфта подобранного размера с контргайкой.

Сгоны выполняются из металла, часто «усиливаются» цинковым покрытием. Если требуется достойный внешний вид труб, есть возможность приобрести элементы с никелированным покрытием. Часто на маркировке сгона указывается две цифры, например, 75/76. Это говорит, что внешний диаметр изделия составляет 76 миллиметров, а внутренний – 75 миллиметров.

Параметры (длина витков резьбы, ее диаметр и размер сгона в дюймах) должны соблюдаться по ГОСТу и соответствовать габаритам установленного трубопровода, например, 25 миллиметрам (1 дюйму). Максимальный диаметр сгона составляет 50 миллиметров, минимальный – 15 миллиметров. Если диаметр самого трубопровода больше, то решение задачи осуществляется, благодаря использованию фланцев.

Максимальная длина фитинга составляет 160 миллиметров (для диаметра в 50 мм), а минимальная – 110 миллиметров (для диаметра в 15 мм). Эти показатели опять же можно найти в ГОСТе. Однако на практике реальность часто не соответствует стандартам, поэтому лучше самостоятельно все измерять и покупать детали нужной длины.

Существует классификация сгонов в зависимости от сферы их применения: короткие, длинные и компенсирующие. Последние применяются для сантехники, батарей и других устройств с целью минимизации отклонений в пределах 5 сантиметров, обнаружившихся в ходе установки. Длина коротких сгонов составляет от 10 до 15 сантиметров, а длинных – порядка 30 сантиметров. Длина компенсирующих сгонов варьируется от 13 до 17 сантиметров.

Длинная резьба у короткого вида составляет от 5 до 9 сантиметров, а короткая – от 9 до 17 миллиметров. Вообще, размеры короткой стороны одинаковы у всех типов сгонов. Длинная сторона длинных сгонов также варьируется от 5 до 9 сантиметров. Длинная сторона компенсирующих сгонов составляет от 7.5 до 10 сантиметров.

К основным плюсам эксплуатации сгонов относятся:

  • простой монтаж без сварочного аппарата;
  • отсутствие необходимости приглашать специалиста;
  • появление специального блока, упрощающего разборку в случае необходимости ремонта, прочистки или замены.

Среди минусов выделяют вероятность возникновения течи из-за отсутствия герметичности.

Разновидности трубной резьбы и сферы применения отдельных видов

Трубная резьба может быть классифицирована по нескольким показателям:

Отдельные виды трубной резьбы и их особенности

Для соединения труб в систему водоснабжения, отопления и так далее можно использовать следующие виды резьбы:

  • цилиндрическую. Применяется для сооружения трубопроводов разного вида бытового и промышленного назначения;
  • каноническую. Преимущественно используется при строительстве трубопроводов, проводящих жидкость или газ, которые находятся под высоким давлением. Такая резьба позволяет достичь более герметичного соединения;
  • дюймовую.

Дюймовая резьба в последнее время практически не используется. По этой причине рассмотрим более подробно цилиндрический и канонический виды резьбы.

Цилиндрическая резьба (обозначается на схемах буквой G) изготавливается в соответствии с ГОСТ 6357-81 и имеет форму равнобедренного треугольника с углом в 55º при вершине.

Труба с резьбой как называется

Чертеж цилиндрической резьбы в соответствии с ГОСТ

Основными параметрами являются:

  • наружный, внутренний и средний диаметр резьбы (d, d1 и d2 соответственно);
  • наружный, внутренний и средний диаметры соединительной муфты (D, D1 и D2);
  • шаг резьбы (Р);
  • высота треугольника и рабочего профиля (Н и Н1);
  • радиус закругления (R).

Цилиндрическая резьба нарезается на трубах, диаметр которых находится в пределах 1/16 дюйма (7,723 мм) – 6 дюймов (163,86 мм). Основные размеры труб приведены в таблице:

Труба с резьбой как называется

Типовые размеры резьбы цилиндрической

Дополнительными параметрами, регламентируемыми ГОСТ, являются:

  • класс точности. Резьба может быть изготовлена с классом точности А (более точный) и В (менее точный);
  • длина свинчивания. Устанавливаются два значения параметра: N – нормальная длина и L – длинная длина.

Труба с резьбой как называется

Длина свинчивания резьбы по ГОСТ

Все рассмотренные параметры цилиндрической резьбы указываются в маркировке.

Например, G1/2-A-40. Это означает, что цилиндрическая резьба (G) имеет следующие параметры:

  • диаметр ½ дюйма;
  • класс точности А;
  • длину свинчивания L 40 мм. Нормальная длина свинчивания (N) в маркировке не указывается.

Каноническая резьба (маркируется буквой R) изготавливается по ГОСТ 6211-81. Основные отличительные признаки:

  • угол вершины треугольника 55º;
  • конусность 1:16.

Диаметр труб, на которых возможна нарезка конической резьбы, составляет от 1/6 дюйма до 6 дюймов, что соответствует 7,723 – 163,83 мм.

Таблица указывает все типовые размеры резьбы конического вида:

Труба с резьбой как называется

Размеры выпускаемой конической резьбы на трубах

В маркировке конической резьбы указываются следующие параметры:

  • тип: внутренняя (Rc) или наружная (R);
  • диаметр (в дюймах).

Например, R1/2 означает, что наружная коническая резьба диаметром ½ дюйма.

Параметры трубной резьбы

Дополнительными техническими параметрами трубной резьбы являются:

  • единицы измерения;
  • направленность.

Трубная резьба может измеряться:

  • в дюймах (дюймовая резьба);
  • в миллиметрах (метрическая резьба).

Основное отличие метрической резьбы от дюймовой – это угол треугольника, соблюдаемый при нарезке резьбы. Если на дюймовой резьбе угол составляет 55º, то при нарезке метрической резьбы размер угла увеличивается до 60º.

Труба с резьбой как называется

Основные параметры метрической резьбы

Для строительства трубопроводов бытового назначения (системы отопления, водоснабжения или газоснабжения, водоотведения и так далее) используется дюймовая резьба. Метрическая (более точная) резьба преимущественно применяется при строительстве трубопроводов, находящихся под действием вибрации, а также тяжеловесных конструкций.

Читать также: Техника безопасности при работе с рубанком

Существенное значение при определении резьбы также имеет направление вращения профиля. По данному показателю трубная резьба подразделяется на следующие виды:

Труба с резьбой как называется

Левая резьба наносится исключительно на трубы при условии, что основная нагрузка, действующая на соединение, направлена в сторону отвинчивания соединительного элемента. В остальных ситуациях используется правая резьба.

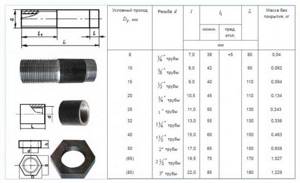

Размеры сгонов согласно ГОСТ

Диаметр стальных сгонов в точности соответствует размерам монтируемого трубопровода. Вес сгонов стальных зависит от их длины. Размеры стандартизованы и приведены ниже в таблице.

Условный проход, ммТип резьбыНаружный диаметр, дюймДлина короткой части, ммДлина длинной части, ммОбщая длина, ммМасса, г
10Трубная¼8409062
15Трубная½94211094
20Трубная¾10,545120134
25Трубная11150130243
32Трубная1 ¼1355140336
40Трубная1 ½1560150463
50Трубная21765160608

По требованию заказчика сгоны могут быть изготовлены с условным проходом 65 и 80 мм .

Виды труб для изготовления

Трубы, использующиеся на водопроводах, системах отопления, газопроводах называется водогазопроводными (ВГП). Использование стальных труб ВГП с различной толщиной стенки обуславливается условиями эксплуатации. Различают следующие типы изделий:

Масса изделий зависит от типа используемой трубы. Для изготовления используются стальные трубы ГОСТ 3262-2010.

Наружный диаметр, дюймСтенка трубы от типа сгона, ммМасса от типа сгона, кг
легкиеобыкновенныеусиленныелегкиеобыкновенныеУсиленные
¼22,22,80,1320,1430,175
½21,32,52,80,2070,2290,256
¾2,52,83,20,2680,2970,333
12,83,240,3790,4280,521
1 ¼2,83,240,4890,5530,677
1 ½33,540,5960,6880,777
233,54,50,7620,8741,103

Подбор по материалу

Резьбовые сгоны могут изготавливаться из следующих видов материалов:

  • Сталь углеродистая.
  • Оцинкованный метал.
  • Нержавейка.
  • Латунь.

По техническим характеристикам материалов, стыковочные сгоны обладают ограниченной областью применения в трубопроводах питьевой воды, наружных водопроводных линиях или газопроводах.

Для изготовления оцинкованных сгонов применяют водогазопроводные оцинкованные трубы, соответствующие стандарту ГОСТ 3262-75.

Правильная установка американки

Сантехника американка монтируется при помощи разводных, рожковых и универсальных ключей. Также иногда может понадобиться специальный круглый ключ, которым американки закручиваются изнутри. Использование газовых ключей недопустимо. Чрезмерные усилия, прикладываемые к рукояткам газового ключа, могут деформировать накидную гайку.

Рассмотрим, как производится установка американки на трубу.

Американка с внутренней резьбой устанавливается на два участка имеющегося трубопровода. Если резьбы на трубе нет, то она нарезается посредством плашки. На резьбу одного участка наматывается уплотнитель. Это может быть ФУМ-лента, льняные волокна или другие материалы. После этого производится накручивание одной части американки на трубу с помощью ключа. Затем накладывают уплотнитель на второй резьбовый участок, после чего накручивают на него второй фитинг американки с гайкой. После чего два участка трубопровода соединятся между собой посредством закручивания накидной гайки фитинга.

Установка американки с наружной резьбой осуществляется почти так же. Отличием является то, что уплотнитель накручивается на резьбу самой американки.

Как видим, применение соединительных элементов типа американка позволяет значительно ускорить и упростить процесс монтажа и возможного демонтажа трубопроводов и других сантехнических приборов.

Существующие способы нарезки резьбы

Нанесение резьбы на трубу производится несколькими методами:

  1. метчиками (для внутренней резьбы) и плашками (для наружной резьбы). Такой способ нанесения чаще всего используется при самостоятельном сооружении бытового трубопровода;

Труба с резьбой как называется

Использование плашки для нарезки трубной резьбы

Как нарезать резьбу на трубе самостоятельно, смотрите на видео.

  1. накатки. Такой метод используется для нанесения резьбы на водогазопроводные трубы с диаметром от 10 мм до 65 мм. Полученная резьба отличается высокой точностью;

Труба с резьбой как называется

Нанесение резьбы методом накатки

  1. резцами на специальных станках. Данная методика позволяет нанести резьбу на трубы любого диаметра. Резьба получается достаточно точной.

Труба с резьбой как называется

Методика нарезки резьбы на токарном станке

Данные метолы нарезки труб могут быть использованы при строительстве водопроводных, газопроводных, отопительных и канализационных систем как бытового, так и промышленного назначения.

При монтаже трубопроводов различной функциональности используются вспомогательные детали для состыковки, разветвления и регулировки потока. Среди перечня этих элементов немаловажную роль отдают фитингам. К ним относятся и сгоны для труб. Эти заготовки хорошо известны специалистам по сантехнике, благодаря простоте применения. Но, как и остальные детали, они имеют свои технические характеристики и условия применения.

Труба с резьбой как называется

Сгон — это соединительная деталь, применяемая при монтаже трубопроводов

Особенности фитинга американка

Американка для сантехники является разборной конструкцией, комбинированной муфтой из двух резьбовых фитингов и накидной гайки.

Она бывает плоской и при ее применении герметичность соединения обеспечивает прокладка. Изделие отличается компактностью и доступной ценой. В процессе эксплуатации, возможно, потребуется подтянуть гайку и заменить пришедшую в негодность прокладку, поэтому такое соединение не желательно делать скрытым.

Существует другой вариант элемента — конусная американка. В данном случае прокладка не нужна, поскольку отполированные части фитингов в форме конусов в процессе закручивания гайки максимально плотно примыкают одна к другой.

Величина отклонения по оси прокладываемых труб должна не превышать 5 градусов. Их нужно тщательно проверять на наличие скрытых дефектов. При создании ответственных соединений, которым предстоит работать в условиях температурного перепада в таких приборах как, например, водонагреватель, следует использовать конусный вариант.

Благодаря американке выполняют переход на трубу, имеющую другой диаметр, или изготовленную из иного материала. С ее помощью можно сделать угловой тип соединения.

Удобство применения данной детали привело к тому, что ряд компаний — производителей сантехники задействуют ее в качестве монтажного изделия для приборов учета, фирменных смесителей, фильтров и прочих изделий.

Для изготовления фитинга американка можно использовать такие материалы:

  • чугун;
  • нержавейка;
  • латунь с покрытием из никеля или хрома;
  • металлопластик.

В последнем случае применяют комбинацию полипропилена и нержавейки – такие изделия задействуют при обустройстве пластиковых стояков.

В зависимости от наличия наружной или внутренней резьбы различают такие виды американок:

  • муфта-муфта;
  • муфта-резьба;
  • резьба-резьба.

Соединение по типу американка производят под все пользующиеся спросом размеры трубной продукции. Самыми популярными параметрами считаются 1/2 и 3/4 дюйма.

Выбор и установка фитингов

От качества выбранных фитингов напрямую зависит долговечность и надежность трубопроводной обвязки, поэтому важно выбрать качественную продукцию. Также выбирая изделия, стоит обратить внимание на следующие факторы:

  • Размер сечения фитинга должен совпадать с размером сечения трубы;
  • При сравнении двух аналогичных фитингов выбирайте тот, что тяжелее;
  • Отдавайте предпочтение фитингу с покрытием, нежели латунному фитингу без покрытия. Никелированное покрытие обеспечивает дополнительную защиту фитингу;
  • Выбирайте фитинг с насечками на внешней резьбе, чтобы проще было нанести уплотнительный материал;
  • Способ соединения следует выбирать исходя из возможных нагрузок, которым будет подвергаться деталь;
  • Надежные производители фитингов – залог долговечной и надежной работы;
  • Обратите внимание на поверхность. Она не должна иметь шероховатостей, наплывов и плохо обработанных швов.

Установка сгонов

Соединение с пластиковыми трубами

Соединение водопроводных составляющих с помощью сантехнических сгонов считается простым: для установки элемента не требуется специальных навыков и практики.

Элементы для воды принципиально отличаются тем, что резьба в них расположена снаружи, и они обязательно должны быть покрыты антикоррозийным слоем. Такой тип соединения считается разъемным: он будет уместным в том случае, когда в будущем может возникнуть потребность разобрать часть трубопровода.

Сгон, муфта и контргайка в сборе должны быть соединены плотно и качественно, чтобы в дальнейшем не возникло протечек и была обеспечена герметичность.

Установка соединительных элементов для труб и общая сборка водопровода совершается в несколько этапов:

  1. На один из краев трубы накручивается муфта.
  2. К муфте прикрепляется сгон. Вкручивать деталь нужно до максимума. Использовать следует ту сторону, где резьба более короткая.
  3. К противоположной стороне прикручивается контрагайка. К ней фиксируется соединительный фитинг, который обычно используют в тех местах, где диаметр труб отличается, или же там, где происходит разветвление трубы.
  4. Конец сгона прилаживается к трубе, после чего уже свинчивается муфта, которая должна переходить на трубу.
  5. В завершении работы контргайку подкручивают к муфте таким образом, чтобы они находились друг от друга на расстоянии, не превышающем трех сантиметров. Для закрепления заполняют это свободное пространство уплотнителем, например, сантехнической паклей с солидолом или пастой.

Если потребуется демонтировать установленный участок трубы, следует вначале открутить гайку, затем – муфту, а в конце уже снять сгон.

Полезные аксессуары

Заменить определенную деталь в целостной конструкции, иногда, бывает очень сложно или даже, практически, невозможно.

Сие сопряжено с целым рядом сложностей (электросварные фитинги для ПНД труб).

Именно по этой причине при обустройстве многих систем используют резьбовые соединения посредством муфт (соединительные для труб ПНД) и сгонов.

Это соединительный фитинг, который представляет собой трубку небольшого размера с резьбой для стыковки пустотелых предметов.

На одном конце длина резьбы, по обыкновению, намного меньше, чем на противоположном.

Так как тот торец, что короче (5-6 ниток) предназначен для муфты, а второй, состоящий из 20 – 30 ниток – для зажимного устройства и контргайки.

Нержавеющий сгон с контргайкой, как правило, используется для объединения двух неподвижных труб, которые нет возможности развернуть.

Также эта деталь может применяться в совокупности с шаровым краном любого сечения (как соединить кран с полипропиленовой трубой написано здесь).

Специалисты отдают предпочтение изделиям с достаточно длинной резьбой.

Потому что при возникновении ситуации, когда нет альтернативы, поместить нужную деталь на участке с пазами, необходимо увеличить промежуток между стыковочными сторонами трубы и сгона.

А это приведет к снижению прочности соединения.

А что вам известно про устройство дренажной канавы? Прочитайте в полезной статье, как правильно отвести грунтовые воды с приусадебного участка.

Про величину штрафа за скважину на участке написано на этой странице.

Следует знать, что данная соединительная деталь, в большинстве случаев, используется для систем водопровода (видео, как соединить трубы ПНД без сварки, посмотрите здесь).

Поэтому она должна обладать хорошей защитой от коррозии.

Устройство соединения со сгоном

Соединение трубопровода с использованием изделия предполагает использование в конструкции муфты (одной или двух), контргайки. Сгон концом, на котором резьба малой длины вкручивается в кран или другое устройство. Затем на него накручивается контргайка и муфта. Затем муфта накручивается на трубопровод, за счет гайки предотвращается откручивание муфты. Цена на такой комплект зависит от материала.

Самые дешевые – чугунные и стальные изделия. Они имеют сертификат соответствия, как и импортная продукция.

Для герметизации соединений используются: для резьбы — лен, герметик, лента–фум, снаружи – лак или краска с коротким сроком высыхания. Обратный ход резьбы дает течь в месте соединения с большой вероятностью. Для удержания вентиля в нужном положении пользуются двумя ключами.

Проблемным местом в конструкции считается свободная резьба. Стенка на трубе остается тонкая и быстро корродирует. Ее необходимо оцинковать. Для того чтобы оцинковать, наносится специальный состав, из которого на поверхности металла оседает цинк. После чего сталь становится защищена.

Пошаговый монтаж

Установка сгона в трубопроводную систему устанавливается в несколько этапов:

  1. Прикручивание муфтового соединения на отрезок трубы.
  2. Сгон короткой стороной вкручивается в муфту до упора.
  3. На длинную сторону накручивается контргайка.
  4. Устанавливается стыковочный фитинг.
  5. К трубопроводу прикладывается срез и подкручивается муфта до прочного закрепления на трубе.
  6. Для закрепления фитинга контргайкой, её подкручивают к муфте, стараясь выдержать расстояние между заготовками от 2,5 до 3 см.
  7. Детали накручивают в направлении вращения контргайки завинченной до упора гаечным ключом.

Совет: Чтобы не было протечек к месте установки, резьбу уплотняют Фум-лентой или льняным очесом.

Рекомендации по эксплуатации

Для продления срока эксплуатации любой детали трубопровода, ее необходимо регулярно красить. Это позволяет снизить вероятность появления ржавчины на металлической трубе. Однако, если возникнет необходимость разобрать окрашенный участок, со сгонов нужно предварительно удалить слой краски. Сделать это можно с помощью обыкновенного ножа или паяльной лампы.

Если ржавчина все-таки появилась даже при наличии антикоррозийного покрытия, эту проблему легче всего решить, заменив сгон из нержавеющего материала. Долго служат и не ржавеют элементы из латуни.

Еще одна распространенная проблема — появление протечки контргайки. Такая ситуация возникает вне зависимости от того, насколько правильно были подобраны детали. Причина этого чаще всего простая: уплотнитель пришел в негодность.

Подмотка из льняной нити имеет свойство перегорать или гнить. В таком случае следует заменить старый уплотнитель. Желательно перед намоткой обработать новую льняную нить специальным быстросохнущим лаком. Такое покрытие создаст защитный слой, предупреждающий перегревание или промокание.

Если сгон для труб подобран нужного размера и сделан из качественного материала, подходящего для конкретного трубопровода и условий эксплуатации, он прослужит долго и не вызовет проблем во время использования. Подобрав оптимальный вариант, можно избавить себя от возможных неполадок.

Если кратко сказать, что такое сгон, то это небольшой кусок трубы, у которого с обоих концов нарезана резьба. Резьба нарезается разной длины для удобства разборки во время эксплуатации, если возникнет необходимость.

Длина резьбы на изделии зависит от диаметра. Чем меньше диаметр изделия, тем больше коэффициент, определяющий длину. Минимальные значения таковы: короткая резьба не менее 5 ниток, длинная не менее 20 ниток.

Все изделия ГОСТированы и определение таково. Сгон – это соединительная часть, имеющая цилиндрическую резьбу предназначенная для трубопроводов. Номер нормативного документа – 8969-2010. устанавливаются на водопроводах, системах отопления, газопроводах и прочих, которые работают с неагрессивными средами, такими как вода, пар, газ, при температурах до 175°С и давлении, не превышающем 1,6 МПа.

Классифицировать стальные изделия можно так:

Особенности и назначение

Выглядит такая деталь – как кусок трубы, имеющий на обоих концах резьбу. Однако сгоны для труб отличаются тем, что резьба у них нанесена не внутри изделия, а снаружи.

На одном конце изделия оснащены удлиненным участком резьбы (от двадцати до тридцати ниток), а другом – более коротким (пять-шесть ниток). На первом закрепляется муфта с контргайкой, а второй соединяется с трубой муфтой.

Как правило, сгон нержавеющий с контргайкой используется для соединения двух неподвижных трубопроводов, без возможности поворота. Также он может применяться в комбинации с шаровыми кранами любого дюйма.

Можно выделить такие преимущества применения изделий:

  • возможность получения достаточно надежного и простого соединения муфтой труб;
  • контакт изделий является разборным, что упрощает последующий ремонт трубопровода;
  • для выполнения монтажа не требуется специальная квалификация и оборудование – достаточно соблюсти рекомендованную последовательность действий.

Из недостатков можно выделить лишь то, что при некачественном монтаже контргайкой возможно появление течи. Однако это минус не самого изделия, а монтажника, поэтому такой недостаток нивелируется умелым обращением.

Виды и отличия

Перед монтажом обязательно необходимо точно определить размеры деталей для труб. Для этого выполняются измерения участка разрыва или соединения труб. Длина сгона подбирается несколько больше участка разрыва.

Соединители для воды производится по стандарту DIN 16961. Учитывая места использования и диаметры труб, изготавливаются изделия с разными типами соединения концевых срезов.

Изделия производятся в разных вариантах, к примеру: сгоны в сборе оцинкованные и черные. Применяются для труб систем отопления, газопровода, водоснабжения, прочих систем, эксплуатируемых в условиях неагрессивных сред. Чаще всего, это пар, вода или газ.

Температура рабочей среды не превышает 175 градусов, а давление – 1,6 МПа.

Можно выделить такие популярные типоразмеры изделий:

  • Ду 15;
  • Ду 20;
  • Ду 25;
  • Ду 32;
  • Ду 40;
  • Ду 50.

Указанные цифры – величина условного диаметра.

Все изделия условно делятся на такие виды:

  • длинные;
  • короткие;
  • компенсирующие.

Длинные имеют общую длину 300 мм, резьбовая часть в правой стороне – 9-17 мм, в левой – 50-86 мм. Короткие имеют длину 100-150 мм, учитывая диаметры соединяемых труб или дюйма запорной арматуры.

В правой части резьба имеет длину 9-17 мм, в левой – 50-86 мм. Компенсирующие изготавливаются длиной 130-170 мм, длина резьбы в правой части – 9-17 мм, в левой – 75-100 мм.

Компенсирующие сгоны с длинной резьбой применяются на подводках к сантехническим устройствам, отопительным радиаторам для исключения отклонений по длине подводок, совершенных при изготовлении в цехах.

Также могут использоваться нестандартные длиной 170 и 190 мм, а также длиной патрубков 170 и 130 мм. Компенсируется отклонение — в пределах 50 мм, допущенное в результате ошибок при изготовлении изделия или же при монтаже радиатора или сантехнических приборов.

Так, довольно часто требуется сгон для полотенцесушителя при обустройстве ванной комнаты.

Сгоны производятся по ГОСТ 8969-75 из водогазопроводных труб. Соединитель из нержавейки служит в три раза дольше, чем элементы, выполненные из обычной углеродистой стали, в два раза – сгонов, сделанных из оцинкованной стали. Масса последних изделий выше обычных стальных на 3-5 процентов.

Кроме стали, в качестве материала для изготовления этих изделий может использоваться медь, бронза и чугун. Материал и конструкция оказывают влияние на уровень температуры рабочей среды, а также ее химический состав.

Применение сгонов, изготовленных из альтернативных материалов, позволяет получить определенное свойство, например, стойкость против коррозии. Так, медные изделия хорошо переносят резкое изменение температуры, а также воздействие ультрафиолета.

Преимущества применения

Главным образом выделяют такие положительные моменты от использования сгонов:

  • Конструкция, выполненная таким образом, позволяет осуществлять стыковку составных частей трубопровода довольно просто и при этом очень надежно.
  • Контакт деталей получается разборным, а это значительно упрощает процесс чистки труб и ремонтные работы по замене вышедшего из строя участка.
  • Для монтажа нет необходимости использовать специальное оборудование и приглашать мастеров. Весь процесс можно сделать своими руками (о правилах технической эксплуатации систем водоснабжения и водоотведения прочитайте здесь). Главное – соблюдать рекомендации по установке и последовательность своих действий.

Что касается недостатков, хочется сказать следующее:

при неумелом обращении с контргайкой может образоваться течь.

Но, это не является «минусом» самого изделия, а скорее всего монтажа.

Поэтому изъян, такого рода, является следствием неумелого обращения с механизмами.

Выбирая изделия, необходимо разбираться в обозначениях.

Раньше производители наносили маркировку в дюймах.

На данный момент все чаще используют метрическую систему исчисления.

При выборе нужно обращать внимание на цену изделий. Данный параметр будет напрямую влиять на стоимость работы в целом

При желании, можно приобрести устройства в комплекте с другими элементами (муфты, гайки).

Способы хранения зубных щеток

Рынок предлагает без преувеличения огромный ассортимент конструкций для хранения зубных щеток. «В этом нет ничего сложного» — можно подумать сначала, но, когда сталкиваешься с выбором, появляется 1001 вопрос.

Разница заключается не столько во внешнем виде, сколько в самой конструкции. Наибольшую популярность получили следующие способы хранения щеток:

  • подвесной стакан;
  • настольный стакан;
  • настольный держатель;
  • настенный держатель;
  • индивидуальные контейнеры.

Чтобы сделать выбор, нужно разобраться, в чем заключаются достоинства и недостатки каждого из способов.

Подвесной стакан

Стакан с креплением для подвешивания на стену – это отличное решение для экономии пространства на полках и в шкафах. Главное — выбрать подходящую модель, чтобы ее можно было мыть, не снимая со стены всю конструкцию.

Идеальным вариантом считается держатель, закрепляющийся к стене с помощью присосок или саморезов. В такую конструкцию потом вставляется стакан, который при необходимости можно снять и ополоснуть.

Резиновые присоски проще в использовании, но держатся намного хуже. Такая конструкция может свалиться со стены, особенно если в ней хранятся не только щетки, но и тюбик зубной пасты.

С помощью саморезов держатель буквально намертво закрепляется на стене, однако такой вариант более сложен в установке. Если в семье есть дети, лучше выбрать именно этот способ крепления.

Настольный стакан

Самое лаконичное исполнение — просто бокал или чаша, в которую вставляются щетки, но этот вариант не очень гигиеничен. Желательно, чтобы такой стаканчик закрывался крышкой с отверстиями под зубные щетки. Тогда они будут фиксироваться в одном положении и не соприкоснутся друг с другом. Количество отверстий в крышке должно равняться количеству членов семьи.

В некоторых случаях в крышках таких стаканов предусмотрено отверстие и для тюбика зубной пасты. Тогда все принадлежности, необходимые для чистки зубов, будут храниться в одном месте.

Настенный держатель

Еще один способ сэкономить место в ванной комнате — настенные держатели. Закрепляются они с помощью присосок: очень простой вариант, не требующий особых сил и умений для правильного монтажа.

Преимущество в том, что при таком способе размещения щетки не контактируют друг с другом. Модели могут иметь разный дизайн, например, для детей чаще выбирают элемент в виде мультяшного героя, а родители предпочитают что-то более классическое. Словом, можно угодить каждому члену семьи.

Индивидуальные контейнеры

Это самый гигиеничный способ хранения щеток, но он не слишком эргономичный: контейнеры занимают много места. Поэтому его выбирают счастливые обладатели больших ванных комнат. Без него не обойтись студентам, снимающим совместно квартиру, или жителям коммунального жилья.

Настоящие педанты могут купить электрический индивидуальный контейнер с системой стерилизации щетки.

Способы соединения трубопроводов со сгоном

Сгоны сантехнические отличаются от других трубных заготовок тем, что у них резьба нанесена снаружи. Это очень удобно в работе, например, при установке крана шарового со сгоном. Однако в трубопроводах большого диаметра предпочтительнее монтаж на фланцах, особенно когда необходимо сделать разборное сочленение. На сгоне между муфтой и гайкой наматывают паклю, чтобы окончательно закрепить сочленение.

Стандартный способ соединения при монтаже вентильного или шарового крана предполагает применение сгона с муфтой и контргайкой и короткой резьбы с другой стороны для состыковки с трубой. В качестве уплотнителя используют сантехническую паклю, смазанную солидолом или специальную пасту. Подготовленная основа совмещается на концах с прокручиванием муфты.

Иногда требуется демонтаж части трубопровода для удаления ржавчины и прочих засорений системы. Тогда стальные сгоны с муфтой и контргайкой разбирают и устраняют проблему. Отслужившую свой срок деталь лучше заменить на новую, не дожидаясь течи и других осложнений. Блок снимают рычажным ключом.

На открытых участках трубопровода в квартире или частном доме для эстетики рекомендуется использовать изделие с антикоррозийной защитой. То есть, не обычный сгон сантехнический, а никелированный

Для обеспечения герметичности важно точное совпадение заготовок и труб по одной оси

Где устанавливаются

Муфта сгонная или резьбовой сгон устанавливается в определенных местах водопроводных и отопительных систем, а также газопроводах:

  • Центральный стояк подачи воды или отопления в квартиру практически всегда оборудуется вентилем. Разъемное соединение сгон-муфта монтируется после вентиля, что дает возможность извлечь запорную арматуру при ремонте.
  • В местах подводки стальных труб к чугунным отопительным радиаторам для их очистки от ржавчины и известковых накоплений.
  • Автономные водогрейные котлы, бойлеры, расширительные бачки оборудуются специальной арматурой – смесителями с разъемом – сгоном типа «елочка».
  • В местах подключения внутриквартирного газопровода к бытовым газовым плитам, котлам, счетчикам учета.

Часто резьбовые сгоны устанавливают в трубопроводах для получения дополнительного отвода жидкости с системы, например: для сброса лишней воды с отопительной батареи автономного отопления.

Что это такое?

Выясним, что такое американка в сантехнике, и по какому принципу она работает.

Американка — это соединительный элемент, предназначенный для быстрой и удобной стыковки между собой трубопроводов из различных материалов, имеющих внутреннюю или наружную резьбу. Изделие конструктивно состоит из таких компонентов:

  • быстроразъемная шестигранная гайка с резьбой;
  • 2 фитинга, также имеющих резьбу;
  • резиновая, полиуретановая или паронитовая прокладка (в некоторых моделях, в частности, в конусных, ее может не быть).

По сути, это — муфта, имеющая буртик и накидную гайку, упирающуюся в этот буртик. Муфтовое соединение труб американка позволяет соединить два отрезка трубопровода посредством вращения всего одной гайки. Точно так же соединение может быть разобрано.

На фото составные части американки

Изготавливаются соединители из нержавеющей стали, латунных сплавов, чугуна, комбинаций нержавеющей стали и полипропилена. Изделия способны выдерживать температуры рабочей среды до +120 градусов. Величина допустимого давления обычно указывается на корпусе изделия.

Наружная поверхность американки имеет декоративное никелевое покрытие, защищающее изделие от коррозии и механических повреждений, а также несущее эстетическую привлекательность. Если использовать для работы с американкой слишком грубые инструменты, то на поверхности изделия могут появиться царапины.

Проблемы и решения

Капающая вода и лужи на полу означают, что произошла разгерметизация целостности трубопровода в местах соединений. Существует несколько типичных проблем и способы их решения:

  • Подтекания контргайки в местах подведения водопровода. Обычно причина заключается в негодной подмотке.
  • Течь контргайки радиатора отопления. Подтекания происходит из-за смещения батареи отопления в месте подводки к линии отопления. Проблему можно решить путем дополнительной подмотки контргайки или восстановление фитинга с поврежденной резьбой.
  • Протечка длиной резьбы. Это происходит из-за слишком тонких стенок трубы или разрушения антикоррозийного покрытия наружной поверхности фитинга. Устраняется возникший дефект путем замены фитинга.

Достоинства и недостатки соединения труб на сгонах

Основные преимущества сочленения неподвижного трубопровода на резьбе:

  • при монтаже легко обойтись без специального оборудования (сварочный аппарат):
  • не нужна квалификация сварщика и большой опыт по монтажу трубопроводов;
  • достаточно соблюдения технологии и рекомендаций по состыковке трубных заготовок;
  • без сварки получается надежная состыковка труб;
  • после работы остается разборный блок, упрощающий в дальнейшем ремонт данного участка трубопровода.

Среди минусов специалисты отмечают вероятность течи при негерметичном соединении посредством контргайки.

При выборе детали весомое значение имеет ее длина

Какие сгоны для труб наиболее эффективны

Выбирая соединительные фитинги для стыковки отдельных участков трубопроводов следует отдать предпочтение трубкам с длинной резьбою. В этом случае можно разместить все детали на одном резьбовом участке. Более короткая резьба «потянет» за собой увеличение расстояния между соединителем и окончаниями соединяемых труб, что отрицательно сказывается на прочности соединения.

Чаще всего сантехнические сгоны применяются при монтаже водопроводных линий. При постоянном контакте с влажной средой наружная поверхность соединительных фитингов может окисляться и поэтому их снаружи обрабатывают антикоррозийными защитными средствами.

Для эффективной эксплуатации соединительных разъемных соединений частей трубных систем лучше всего выбирать следующие виды фитингов:

  • С цинковым покрытием.
  • Из нержавеющей стали.
  • Стальные элементы.

Совет: Для увеличения продолжительности эксплуатации соединительных сгонов из стали необходима антикоррозийная обработка наружной поверхности.

Виды сгонов

  • Никелированные. Благодаря гальваническому покрытию слоем никеля, они имеют привлекательный внешний вид и по этой причине их применяют при монтаже труб отопления, водопровода и газопровода.
    Стоят такие фитинги намного дороже своих аналогов.
  • Оцинкованные. Предназначаются для сопряжения труб в системах, работающих в неагрессивных средах.
    Оцинкованные сгоны в комплекте с муфтой и контргайкой применяются не только при прокладке магистралей и при установке отопительных систем, но и при обустройстве вентилей, спускных кранов, приборов учета и контроля.
  • Стальные. Их изготавливают из:
  • обычной,
  • оцинкованной,

  • нержавеющей стали (про качественные полотенцесушители водяные написано на этой странице).

Сгоны оцинковывают с одной целью — для увеличения стойкости детали к процессу ржавления. А это способствует продлению срока службы резьбового соединения.

Данные устройства используются на трубопроводах, которые укладываются в грунт и где рабочей средой является пар, вода и газ.

Чтобы защитить детали от коррозии, их покрывают специальным составом. Кроме стали, в качестве материала может быть применена медь, чугун и бронза.

Материал и конструкция изделия могут воздействовать на химический состав и температуру рабочей среды.

Применяя сгоны из различных вариативных материалов, можно достичь предопределенных свойств (например, сопротивляемость к ржавлению).

К примеру, медные детали, практически, не реагируют на изменение температурного режима и на воздействие ультрафиолетовых лучей.

Длительнее всего служат соединители из нержавеющей стали, в три раза дольше, чем детали из углеродистой стали и в два раза больше, чем из оцинкованной.

ГОСТ сгонов:

  • длина изделия- 110, 130, 150 мм,
  • внутренний диаметр – 15, 32, 50 мм,
  • расстояние длинного участка с пазами- 40, 55, 65 мм,
  • расстояние короткого резьбового участка – 9, 13, 17 мм.

Кроме вышеперечисленных размеров, еще могут быть и промежуточные параметры.

Запомните! Подбирать соединительные детали нужно только в строгом соответствии с диаметром труб.

Условно все сгоны можно разделить на следующие виды:

  • Короткие
  • Длинные.
  • Компенсирующие.

Компенсирующие сгоны с длинными пазами используются при подключении труб к сантехническим приборам или батареям отопления (какие радиаторы лучше для квартиры) для того, чтобы исключить отклонение по длине подводки, которая, возможно, была допущена при изготовлении на производстве.

Предназначение

Способ соединения элементов трубопровода зависит от нескольких факторов, например, материала изготовления труб, вида транспортируемого вещества, а также условий рабочей среды. Основное предназначение сгонов для труб – подключать их к сантехнике или газовым устройствам. Здесь не подходит сварка, потому что соединение должно быть разъемным: при необходимости какой-то элемент, возможно, придется демонтировать. Например, сгоны советуют применять в сетях отопления после вентиля на стояке.

В случае поломки наличие сгона позволит легко достать элемент запорной арматуры, чтобы починить его или заменить. Сгоны пригодятся и для чугунных старых радиаторов, их наличие поспособствует очистке трубопровода. Данный элемент используется, чтобы подключить различное нагревательное оборудование: баки и газовые котлы, а также смесители. На кухне сгон пригодится при подключении плиты. Наконец, его можно использовать, чтобы создать дополнительное ответвление трубопровода.

Что такое сгон, резьба, боченок, ниппель, чем они отличаются

Можно ли самостоятельно изготовить сгон и как это делать

При устройстве трубопроводной магистрали своими руками иногда возникает ситуация, когда требуется подборка нужной длины сгонов – заводские изделия по стандартам перекрывают лишь узкий диапазон размеров и диаметров. В этом случае используют самостоятельно изготовленную трубу, а зажимную контргайку и муфту необходимого диаметра берут от другой заготовки. Для изготовления нужно использовать подходящий по длине отрезок газовой трубы, для проведения работ потребуется плашка с держателем или клупп, масло, тиски для зажима заготовки, ножовка по металлу или болгарка для резки трубы.

Рис. 7 Пример монтажа сгона на ФУМ ленту для установки газового счетчика

Работы проводят в следующей последовательности:

  1. Отрезают от трубы заготовку нужной длины, зажимают деталь в тиски, наружные торцы с обеих сторон защищают наждачной бумагой, болгаркой или напильником.
  2. Смазывают трубную поверхность со стороны короткой резьбы, вставляют в держатель или клупп плашку и плотно прижимают ее к торцу, стараясь выдержать строго перпендикулярное положение относительно оси заготовки.
  3. Начинают вворачивать плашку в трубу, прилагая при этом максимальное усилие, после нескольких витков и схватывания зубцов плашки за резьбу, прижимное усилие не требуется.
  4. Нарезку производят в прямом и обратном направлении, периодически извлекая инструмент и очищая его от стружки чистой тряпкой вместе с трубной поверхностью.
  5. После прохода на короткой стороне 5 – 6 витков деталь переворачивают и приступают к нарезанию длинной резьбы из 20 витков на другом конце.

Рис. 8 Порядок изготовления сгона своими руками

Сгон является одним из распространенных вариантов подключения стальных трубопроводов к сантехнической и газовой арматуре, оборудованию. При правильном монтаже соединительная муфта обеспечивает надежное, долговечное и герметичное соединение, при необходимости фитинг подходящей длины несложно сделать своими руками.

Как сделать сгон своими руками: особенности процесса

Иногда возникает ситуация, когда стандартные разновидности не подходят и приходится самостоятельно изготавливать деталь с требуемыми параметрами.

Перед началом работ необходимо подготовить материалы и инструменты:

  • Водогазопроводная труба.
  • Слесарные тиски.
  • Плашка для нарезки резьбы.
  • Напильники для снятия фаски.
  • Дисковая пила «болгарка».
  • Машинное масло.

Порядок выполнения работ по самостоятельному изготовлению сгонов:

  1. Заготовить отрезок трубы.
  2. Напильником с обеих сторон снимаются наружные кромки – фаски.
  3. В слесарные тиски устанавливается отрезок трубы.
  4. Поверхность трубы смазывается машинным маслом, чтобы снизить усилия во время нарезки резьбы.
  5. Плашкой с одной стороны нарезается резьба в пять оборотов, а с другой — делается 20 витков.

Нарезку резьбы выполняют в прямом и обратном направлении. Во время работы инструмент периодически извлекают и очищают от металлической стружки. После того, как нарезана первичная нарезка, выполняется еще и чистовая резьба.

Самостоятельное изготовление сгона

При необходимости изготовить сгон нужных размеров можно самостоятельно. Для выполнения работы потребуются:

  • металлическая стальная труба – отрез трубы соответствующей длины;
  • столярные тиски для облегчения работы;
  • оборудование для нарезки резьбы: плашка с плашкодержателем для внешней резьбы или метчик для нанесения внутренней резьбы;
  • напильник (предназначается для снятия фаски);
  • болгарка (ножовка по металлу) для резки, если потребуется отрезать часть трубы для заготовки сгона;
  • смазка.

Работа выполняется в следующем порядке:

  1. при помощи болгарки или ножовки отрезается заготовка для сгона соответствующей длины;

Обрезка трубы болгаркой для изготовления сгона

В соответствии с рекомендациями специалистов длина сгона должна быть на 3 – 5 мм больше разрыва труб.

  1. с концов подготовленного отреза снимается фаска;
  2. края обрабатываются смазкой для облегчения нарезки резьбы;
  3. сгон зажимается тисками;
  4. выбранным оборудованием нарезается резьба. Короткая часть резьбы должна составлять не менее 5 ниток, а длинная – 20 ниток. При необходимости длинная часть может быть увеличена до 30 ниток.

Нарезка резьбы на сгоне

При самостоятельном изготовлении сгона нельзя забывать о средствах индивидуальной защиты мастера. Рекомендуется использовать перчатки и защитную маску при резке труб.

Выбор материала

Выбирать нужно не только внешний вид стакана для зубных щеток, но и материал, из которого он изготовлен. Главные требования — прочность и долговечность. Все остальное — лишь вопрос практичности.

Обычно держатели и стаканы для щеток делают из таких материалов:

  • пластик;
  • стекло;
  • фарфор;
  • металл.

Чаще встречаются простые пластиковые стаканчики, т. к. они имеют низкую цену. Такие подставки представлены в самых разных вариациях: производители не боятся экспериментировать с формами и цветом.

К минусам пластиковых стаканов можно отнести их недолговечность. Этот материал легко царапается, что портит его внешний вид.

Не менее популярны стекло и фарфор, ведь смотрятся они очень солидно и эффектно. Материал хоть и хрупкий, но при бережной эксплуатации, более долговечный. На нем не остается царапин, как в случае с пластиком.

Металлические стаканы для щеток встречаются значительно реже. Обычно из металла делают только отдельные детали: держатель для стакана, крепеж, декоративные элементы. Однако в некоторых случаях именно такие стаканы или держатели идеально вписываются в интерьер.

Любые размеры под заказ

По наличию у нас всегда можно купить разнообразные бочонки из стали

. Номенклатурный перечень очень обширный. В первую очередь потребителю доступны
размеры 1 дюйм, 1/2, 3/4
. Все другие размеры мы изготавливаем на заказ в кратчайшие сроки. Наши ресурсы позволяют принимать заказы на большие объемы. Если же вас интересует розница, мы также рады предложить качественные комплектующие недорого. Наша цена вас приятно обрадует, как и качество продукции, которую мы изготавливаем.

Труба электросварная стальная с резьбой

Производятся из конструкционной и низколегированной стали марок Ст1, Ст2, Ст3, Ст4, Ст08, Ст10, Ст15, Ст20, 22ГЮ, 08Ю. Процесс производства трубного проката состоит из нескольких последовательных операций:

  • рулонную сталь разматывают и режут на заготовки заданной ширины;
  • заготовка проходит через формовочный стан, края полос свариваются для получения длинномерного штрипса;

В целях уменьшения поперечного сечения водогазопроводные трубы проходят редукцию — вытяжку заготовки на станах. Для улучшения качественных характеристик прокат подвергается дополнительной термической обработке по линии шва или по всей поверхности. Продукция из низколегированной стали может быть подвергнута рекристаллизационному отжигу. Все производственные процессы автоматизированы. Использование высокоточного оборудования гарантирует качественную проварку швов. Изделия из каждой партии проходят испытания на прочность и оценку качества соединения при помощи рентгенографии. Слой цинка надежно защищает металл от коррозионных процессов, воздействия влаги, перепадов температуры и воздействия химически агрессивных сред. Оцинковка увеличивает вес готового изделия всего на 3%. Трубы ВГП оцинкованные с резьбой используют для строительства тепловых сетей, где температура жидкого теплоносителя достигает +140 С. Продукция данной категории выпускается со следующими размерами:

  • наружный диаметр 10-165,0 мм;
  • условный проход 6-150 мм;
  • толщина стенок 2-5,5 мм.

Широкий выбор типоразмеров и отличные физико-механические свойства позволяют подобрать изделие с оптимальными параметрами для решения конкретно поставленной задачи.

Что такое сгон, резьба, боченок, ниппель, чем они отличаются?

Все, вышеперечисленные детали служат для сращивания )металлических трубопроводов, связанных с системами горячего, холодного водоснабжения жилых домов и их отопления.
При монтаже этих систем, предусматривается их обслуживание без применения открытого огня(сварка, резка и т.д.).

Применение данных деталей даёт возможность разборки-сборки систем самостоятельно.

«Деталь, предназначенная для резьбового соединения трубопроводов. Представляет собой отрезок трубы, имеющий на концах трубную резьбу. На одном конце резьба короткая (5-6 ниток), на другом длинная (20. 30 ниток). Сгон чаще всего применяется для соединения двух неподвижных трубопроводов, . «

Сама длина отрезка трубы может быть разной и отличаться от стандартной (продаваемой в магазине).

Название — «Сгон» получено от того, что, при сращивании труб, муфта (на фото находится справа на трубе и отлита из чугуна), сначала , закручивается назад(сгоняется),при­ ставляется вплотную к другой резьбе (обычно, обмотанной паклей-льном), а после — накручивается на соединяемую трубу.

Кроме муфты, в комплекте есть контргайка, которая прижимается к муфте и обжимает лён-паклю, предотвращая протекание жидкости. Играет роль уплотнителя.

«Область применения : для создания резьбового разъемного соединения систем трубопроводов при температуре проводимой среды не выше 175 °С и давлении Р=1,6 МПа. «

Продаётся без муфты и контргайки.

Основная функция в системе —

» В случае постоянного соединения трубопроводов ниппель может попутно исполнять и функцию их механического (силового) скрепления. В частности, сантехнический радиаторный ниппель применяется для соединения между собой секций батарей отопления и выполняется одновременно с левой и правой резьбой, что позволяет, вращая его специальным ниппельным ключом, стягивать вместе обе детали одновременно.»

Второе использование данного слова —

служит для спуска воздуха из систем отопления. Им оснащаются радиаторы на последних этажах зданий. Особенно актуален в осенний период запуска систем отопления в городе. Позволяет удалить воздух и улучшить циркуляцию теплоносителя.

Выглядит , примерно, так (хотя, сейчас есть много модификаций):

Вообще-то понятие «Ниппель» разное. Из самого вопроса можно сделать вывод о клапане для выпуска воздуха из систем отопления, но в автомобилестроении он играет роль невозвратного клапана, пропускающего воздух в шину колеса и не позволяющему последнему выходить обратно.

4- Резьба.. есть метрическая, дюймовая и трубная и другие. Так, вот, сразу и с налёта не объяснить. Многообразие их связано с интеграцией различных стандартов мер и измерений в мире. С глобализацией индустрии в промышленности и т.д.

Источник

Рейтинг
( 2 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
