Устройство и применение ручного запорного регулирующего клапана

Клапан регулирующий — фрагмент трубопроводной запорно-регулирующей арматуры, который служит для контроля за расходом и давлением газа или жидкости в трубопроводе. Он активно применяется в быту и других сферах. Существует несколько видов устройств, которые отличаются конструктивными элементами, типом фиксации, разновидностью запора.

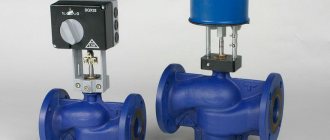

Клапан регулирующий

Сферы использования и конструктивные особенности

Используются регулировочные клапаны в бытовых или промышленных системах газового и водоснабжения. Устанавливаются они и на магистральных транспортных трубопроводах, по которым проходит нефть и газ. Регулировка потока осуществляется путем изменения диаметра проходного отверстия. При этом пропускная способность системы увеличивается или уменьшается.

Самым простым является проходной клапан. В его составе присутствуют такие детали:

Сферы использования

  • корпус-тройник, внутри которого расположено проходное отверстие;
  • фланцы на патрубках (в этом месте может присутствовать резьба);
  • уплотнители, обеспечивающие герметичность приспособления;
  • затвор;
  • шток (фрагмент, при помощи которого положение затвора меняется).

Стоимость изделия зависит от материала изготовления, типа, размеров и технических характеристик. Цена колеблется в пределах 1000−99000 руб.

Принцип действия и достоинства

Шток передает усилие, исходящее от привода, на плунжер. Он опускается и меняет сечение пропускного отверстия. Вследствие этого объем проходящей жидкости или газа внутри трубы увеличивается или уменьшается. Скорость движения рабочей среды, а также давление внутри системы меняется.

Конструктивные особенности

Ручной запорно-регулирующий клапан может полностью перекрыть пропускное отверстие. В этом случае показатель давления снижается до нуля. Но это возможно лишь в том случае, если контактирующие узлы полностью герметичны.

Регулирующий вентиль применяется на всех без исключения трубопроводах. Он обладает такими преимуществами:

Долговечность

  1. Долговечность и надежность. Корпус приспособления может изготавливаться из чугуна, нержавеющей стали или металлических сплавов. Все они обрабатываются специальными веществами, которые предотвращают негативное воздействие агрессивных компонентов.
  2. Простота конструкции. Изделие в полной мере выполняет свою функцию, при этом не содержит сложных узлов.
  3. Возможность уменьшения расхода теплоносителя.
  4. Большое разнообразие видов и конструкций.
  5. Приемлемая стоимость.
  6. Значительный регулируемый диапазон.

Клапан имеет повышенную герметичность.

Отличия

В седельных устройствах запорный элемент выполняется в виде стержневого, тарельчатого либо игольчатого плунжера. В трубах малого сечения устанавливают односедельную арматуру, в сети с диаметром до 300 мм и давлением до 6,5 Мпа – двухседельную, обладающую лучшей герметичностью и более уравновешенным плунжером.

Особенностью конструкций клеточного типа является их затвор, выполненный в форме цилиндрического поршня, размещенного в клетке. Такая конструкция снижает шум и вибрацию при включенной арматуре.

Отличием мембранной арматуры являются ограничения в способах управления: ее устройства оснащены только пневмо- или гидроприводами. Мембрана служит в них затвором.

В золотниковых клапанах уровень расхода регулируется поворотом вентиля, то есть золотника, в результате чего пропускное отверстие частично открывается или закрывается. Механизм действия данной арматуры во многом схож с работой обыкновенного шарового крана.

Классификация устройств

Классифицировать регуляторы можно по нескольким параметрам:

ХарактеристикаТипы
По направлению потока
  1. Проходные. Эта разновидность считается самой широко используемой. Они монтируются на прямых фрагментах трубопровода. Направление потока такие приспособления не меняют.
  2. Угловые. Направление жидкости или газообразного вещества поворачивается на 90 градусов.
  3. Смесительные. Устройство характеризуется присутствием 3-х патрубков, 2 из которых являются входными, а 1 — выходной. Устанавливается такое изделие, если есть потребность смешать несколько потоков сред, обладающих различными параметрами.
По способу управления
  1. Ручные. Такие приспособления оснащены поворотным механизмом, который нужно двигать самостоятельно. Если установить их на трубопроводы большого диаметра, то повернуть вентиль будет трудно, поэтому такой клапан (шаровой кран) устанавливается только на бытовых системах.

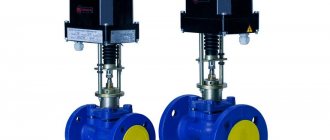

  2. Автоматические. Они оснащаются датчиками, которые контролируют температуру и давление. Расход рабочей среды меняется под влиянием алгоритма, программирующего датчики. Применяются они в промышленных трубопроводах.
По способу крепления
  1. Фланцевые. На концах патрубка присутствуют фланцы, при помощи которых приспособление крепится на трубе. Это плоские детали с отверстиями для болтов и шпилек.
  2. Резьбовые (к трубе они прикручиваются).
  3. Приварные. Такие изделия применяются редко, так как их монтаж трудоемкий, а обслуживание непростое. Использовать такой способ крепления можно только при монтаже стальных изделий.

Какой тип клапана будет использован, зависит от сферы его применения, необходимых конструктивных особенностей.

Компрессионные фитинги

Компрессионные фитинги используются для соединения полиэтиленовых труб в системах водоснабжения и орошения. Они позволяют быстро и надежно смонтировать трубы без использования сварочного оборудования. Компрессионные фитинги чаще всего используются для монтажа труб малого диаметра.

Компрессионные фитинги обладают массой достоинств: они просты в монтаже, обеспечивают надежное и долговечное соединение, устойчивы к образованию коррозии и герметичны.

Фитинги состоят из:

  • корпуса;
  • зажимного кольца;
  • уплотнительного кольца;
  • втулки;
  • крышки-гайки.

В каталоге «Сантехкомплект» представлен широкий ассортимент компрессионных фитингов для монтажа ПНД труб, в частности отводы, заглушки, тройники, фланцы, муфты и др.

Типы затворов

Задвижка — основной фрагмент изделия, при помощи которого и меняется сечение проходного отверстия. Существуют такие типы затворов: седельный, золотниковый, клеточный, мембранный.

Седельный и клеточный

В конструкции такого приспособления находится седло и плунжер. Последний элемент представляет собой поршень цилиндрической формы, длина которого значительно превышает диаметр. Седло — компонент затвора, который локализуется между проходным отверстием и внутренними узлами изделия.

Чугунный корпус

Как только поршень начинает двигаться через седло, изменяется диаметр проходного отверстия. Существуют одно- и двухседельные клапаны. Первый тип арматуры применяется в трубопроводах малого диаметра.

Клеточное изделие имеет седло, в котором присутствуют радиальные отверстия. С их помощью регулируется расход рабочей среды. Внутри клетки находится цилиндр, который передвигается. Он меняет пропускную способность отверстия. Достоинством изделия является то, что оно позволяет снизить кавитацию, вибрацию и шум.

Мембранный и золотниковый

В мембранном клапане тоже есть седло, но для перекрытия отверстия тут используется гибкая мембрана. Она выполняет несколько функций. Первая из них — контроль и регулировка давления жидкости (газообразного вещества). Вторая функция — защита внутренних узлов запорной арматуры от воздействия агрессивных химических компонентов.

Типы затворов

Преимуществом приспособления является высокая надежность и герметичность элементов, которые двигаются. Также мембрана производится из материалов, которые устойчивы к коррозии. Чтобы качество работы клапана не ухудшалось со временем, конструкцию придется дополнительно оснастить позиционерами, при помощи которых контролируется положение штока. Эти элементы позволят предупредить точность регулировки.

Последний тип затвора — золотниковый. Регулировка расхода жидкости или газа в этом случае зависит от того, на какой угол поворачивается задвижка. Чаще всего устройства такого типа используются в сфере энергетики. Золотниковый клапан по принципу действия можно отнести к кранам.

Пример маркировки регулирующих клапанов

Маркировка выпускаемых регулирующих клапанов выполняется согласно ГОСТ Р 52720-2007 и таблицам фигур, в которых представлены данные об обозначениях по типу арматуры и ее конструктивным нюансам. Кроме того, в нормативной документации указаны материал, используемый для производства корпуса и уплотняющих элементов.

Пример расшифровки для 25с947нж:

  • первые две цифры обозначают тип арматуры: 25 — регулирующий клапан;
  • буква указывает материал корпуса: с — изготовлен из углеродистой стали;
  • при наличии трех цифр первая обозначает тип привода, а две следующих номер модели: 947 — модель 47 с электрическим приводом;
  • последние буквы указывают материал уплотнителей: нж — уплотнительные поверхности клапана наплавлены сталью, устойчивой к коррозии.

Регулирующий клапан 25с947нж
Регулирующий клапан 25с947нж
Если арматура для регулирования давления и расхода среды производится без направленных или вставных уплотнительных колец, то на ее корпусе или затворе это отражается в виде двух букв — «бк». В случае наличия покрытия на внутренних поверхностях клапанов оно указывается согласно последней таблице фигур.

— главный поставщик клапанов для регулировки давления и других параметров рабочей среды на территории России. Мы предлагаем регулирующие клапаны, которые отличаются приемлемой ценой и соответствуют требованиям ГОСТ.

Старый Оскол:

  • Телефон: +7
    ,
    46-94-70
  • E-mail,
  • Адрес: Котел, Промузел, площадка «Монтажная», проезд Ш-6, стр. 19
  • Часы работы: С пн. по пт.: с 8:00 до 17:00, пятница — сокращенный день на 1 час.

Москва:

  • Телефон: +7 (495) 229-45-77
    ,
    648-91-91
  • E-mail
  • Часы работы: С пн. по пт.: с 9:00 до 18:00, пятница — сокращенный день на 1 час.

Особенности выбора изделия

Для того чтобы клапан работал эффективно, его нужно правильно выбрать и монтировать. Чтобы покупка оказалась правильной, нужно учитывать такие параметры:

Мембранный и золотниковый

  1. Диаметр патрубка и пропускного отверстия. Тут учитывается тип среды, с которой будет работать трубопровод, и его величина. Чем больше диаметр пропускного отверстия, тем в большем диапазоне он может работать. Но при выборе больших показателей учитывается давление внутри системы.
  2. Тип запирания. Клапан может быть регулирующим или запорно-регулирующим. Во втором случае просвет трубы может перекрываться полностью.
  3. Диапазон применения.
  4. Материал изготовления. Тут выбор зависит от условий использования приспособления.
  5. Тип фиксации на трубе.
  6. Способ управления изделием. Для работы автоматических клапанов они должны быть подключены к электросети.
  7. Тип механизма регулировки.

Размер корпуса и диаметр патрубков должен совпадать с размером трубопровода.

Регулирующий клапан — обязательный элемент запорной арматуры. Он позволяет снизить расход жидкого теплоносителя или газообразного вещества. В случае поломки трубопровода запорный элемент позволит остановить только определенную часть системы для ремонта.
