Запорная арматура для унитаза с нижней подводкой — устройство, выбор, монтаж

Без унитазов невозможно представить жизнь в современном загородном доме или квартире, за их функционирование и режимы работы отвечают внутренние узлы, устанавливаемые в сливном бачке. При их монтаже специалистами или хозяевами чаще других устанавливается запорная арматура для унитаза с нижней подводкой.

Перед покупкой унитаза необходимо определиться не только с его моделью, но и видом подводки. Для этого следует знать разницу между боковой и нижней системами, не помешает изучить и их разновидности.

Рис. 1 Запорная арматура для унитаза с нижней подводкой

Устройство типового сливного бака

Стандартный бачок унитаза, выполненный из керамики (фаянс, фарфор) состоит из следующих узлов:

• Резервуар для воды. Обычно вода набирается в чашу приближенной к прямоугольной формы емкостью не менее 6 л. Данный показатель принят за стандарт, в редких моделях объем бака доходит до 9 л. Использование 6-литровых бачков позволяет реализовать экономичный режим слива, при котором нажатие на одну кнопку приведет к спуску половины объема в 3 л, а включение другой полностью опорожнит емкость.
• Запорная арматура. Предназначена для подачи воды в бачок и автоматического ее прекращения после наполнения емкости. Принцип ее действия основан на подъеме поплавка при заполнении бака, который в свою очередь связан с запорным механизмом. По месту крепежа делится на арматуру с нижней и боковой подводкой. Располагается в боковой части бака на некотором расстоянии от центра.
• Спускная арматура. Удерживает воду в чаше, управляет ее спуском и выполняет функции защиты от переполнения. Имеет разные конструкции с наружными элементами управления в виде рычагов или кнопок. Располагается по центру бака над сливным отверстием.

Рис. 2 Устройство бачка с нижней подводкой

Западает или залипает кнопка: что делать?

К перечисленным неисправностям смывного бачка можно добавить еще залипание или западание кнопки. Это когда нажимаешь на кнопку, отпускаешь, а она остается в гнезде, благодаря чему слив не прекращается. Приходится несколько раз нажать на кнопочный механизм, чтобы вернуть кнопку в исходное положение. Проблема решается путем очистки самих кнопок от ржавчины и загрязнений. Ежемесячное использование чистящих средств при уходе за санитарным состоянием кнопок позволяет избавиться от этой проблемы раз и навсегда. Некоторые просто заливают небольшое количество моющего средства прямо в кнопочный механизм. Под воздействием спецсредств вся грязь растворяется, и залипание кнопок не происходит.

Как видите, проведение самостоятельного ремонта бачка унитаза с кнопкой вполне возможно. Потратив немного времени на изучение устройства и принципа работы механизмов арматуры, вы сможете починить сливной бачок без посторонней помощи. Конечно, если сантехнические работы не приносят вам никакого удовольствия, то следует обратиться к профессиональным мастерам, которые справятся с любой неисправностью бачка и унитаза в считанные минуты. Настоящим мастерам достаточно окинуть унитаз одним взглядом, чтобы понять характер неполадки. Для устранения неисправности у сантехников обычно все необходимое всегда с собой.

Принцип работы арматуры унитаза

Вся запорная арматура работает по следующему принципу.

Как только открывается сливной клапан после нажатия кнопки или подъема головки рычага, вода уходит из бачка и поплавок в нем опускается.

В свою очередь поплавковая колба связана через рычаг или тягу с запорным механизмом, проходной канал которого перекрывается эластичным резиновым клапаном.

В результате опускания поплавка клапан сдвигается, открывая канал, и вода начинает поступать в бачок. Как только водный уровень достигнет определенной отметки, постоянно перемещающийся до этого клапан окончательно закрывает проходной канал и доступ воды в бачок прекращается.

Запорная арматура для унитаза с нижней подводкой и ее преимущества

Большинство современных моделей унитазов выпускают с нижней подводкой воды в бачок и связано это со следующими ее особенностями:

• По сравнению с боковым подключением, унитаз с нижней подводкой воды выглядит более эстетично, потому что шланг не бросается в глаза, находясь за чашей.
• При подаче воды снизу поток сразу попадает в водные массы. Это значительно снижает шум в сравнении с боковой подводкой, где вода некоторое время падает в пустое пространство.
• Так как подводные фитинги снизу находятся вне прямой доступности, они редко повреждаются и соответственно не так часто нуждаются в ремонте.
• К недостаткам нижней подводки можно отнести не слишком удобный доступ в случае ремонта к крепежным гайкам под чашей.
• Также нижнюю подводку немного сложнее монтировать и проверять на наличие протечек.

Рис. 3 Узлы нижней подводки

Устройство запорной арматуры с нижней подводкой

Нижнюю подводку воды под бачок имеют практически все выпускаемые модели унитазов. Стандартный нижний узел состоит из следующих элементов:

• Поплавок. Изготавливается в виде короткого стакана с прорезью или отверстием для перемещения по направляющей детали. В некоторых редких конструкциях встречается поплавок горизонтального расположения на штанге.
• Направляющая. Выполняется в виде планки прямоугольного сечения либо отрезка цилиндрической трубы.
• Рычажная тяга. С одной стороны крепится к поплавку, а с другой — к запорному узлу.
• Мембранный клапан. Располагается внутри входного патрубка и связан с тягой через толкатель.
• Обратный клапан. Его устанавливают некоторые производители, хотя в большинстве случаев можно прекрасно обойтись и без него. Естественно, обратный клапан препятствует вытеканию воды из бачка назад в трубопровод.
• Крепеж. Также в комплект любого узла нижнего подключения входят резиновые прокладки и крепежная накидная гайка.

Слабый слив: методы устранения

Если при детальном осмотре всех конструкционных составляющих выявляется, что уровень воды, поступающей в бачок, соответствует всем нормативным стандартам, но слив в унитазе чрезвычайно слабый, следует проверить выпуск бачка и слив унитаза на предмет их засорения. Возможно, что это шланг соскользнул и создал препятствие воде на уровне чаши. Нередко под грушей обнаруживаются посторонние предметы, достать которые возможно просто рукой или при помощи пинцета. Если причина засорения провалилась глубже, то иногда приходится снимать бачок, чтобы прочистить все отверстия.

Доминирующие неисправности арматуры бачка и способы их исправления или недопущения

Установленная арматура в бачок унитаза подвержена возникновению ряда довольно распространенных неисправностей, для исправления которых специалистами выработаны конкретные рекомендации.

1. В случае выхода из строя поплавка единственным выходом является замена всего узла, в который входит еще рычаг. В продаже имеются образцы с различной длиной плеча, поэтому нужно точно знать особенности своей модели, а еще проще взять снятый арматурный тандем с собой для сравнения.
2. Иногда наблюдается деформация арматуры, для изготовления которой применялась пластмасса. Одна из причин – это чрезмерное надавливание во время смыва. Вторым, менее распространенным толчком к потере эластичных свойств и прочности пластмассы становятся действия некоторых домашних мастеров по внесению усовершенствования в устройство. Пытаясь нивелировать запотевание внешней плоскости бачка, они подключают систему к горячей воде. Такое воздействие становится неблагоприятным фактором для пластмассы, детали из которой приходят в негодность.
3. Ошибкой является установка конструкций импортного производства в сливной бачок. Мембраны таких устройств ориентированы на достаточно высокий уровень качества воды. Эксплуатация их в других условиях существенно снижает нормативный срок службы.
4. Дешевые детали, реализуемые на рынках или в кустарных мастерских, как правило, не имеют нужных по техническим регламентам показателей качества и быстро приходят в негодность.

Запорная арматура для унитаза с боковой подводкой

Все унитазы советских времен делали с боковой подводкой. Узел крепили на одну из стенок унитаза, к нему подходил жесткий полимерный шланг, второй конец которого прикручивали к водопроводной трубе. Внутри располагался пластиковый поплавок на латунной штанге.

Для смыва сбоку выводилось ручка, которая через проволоку соединялась с резиновым клапаном, закрепленном в металлических направляющих. В других конструкциях клапан подсоединяли к ручке, которая находилась сверху на крышке бака.

Заливной клапан с горизонтальным поплавком

Современная арматура для унитаза с боковой подводкой конструктивно мало чем отличается от старой советской. Заливной узел с перекрывающим поток клапаном крепится сбоку унитаза, а движением мембраны управляет горизонтально расположенный поплавок на металлическом стержне-коромысле.

Вода поступает в бачок через нижний патрубок небольшого диаметра в головке заливного узла, на него одета полимерная трубка, одновременно снижающая шум.

Принцип действия такой системы довольно прост. При наполнении бачка поплавок поднимает коромысло, которое через толкатель давит на мембрану, а та в свою очередь перекрывает водный канал.

Рис.6 Боковая арматура с вертикальным поплавком

Заливной клапан с вертикальным поплавком

Если у кого-то сохранился старый советский унитаз с боковой подводкой, вместо пришедшей в негодность горизонтальной поплавковой системы вполне можно установить вертикальный узел.

Конструкция не отличается высокой сложностью, и внешне представляет собой заливной патрубок с подсоединенной к нему вертикальной штангой. По штанге движется поплавок, который поднимаясь, через рычаг давит на толкатель и эластичную мембрану, перекрывающую канал. Также штанга сделана полой внутри и по ней вода поступает в бачок.

В других конструкциях поплавок перемещается по своей направляющей, а вода подается в бачок через отдельную трубку.

Так как далеко не все стенки унитазов расположены по вертикали относительно водного горизонта, в крепеж бокового механизма включена косая шайба. Она позволяет выставлять положение заливного узла строго по вертикали при ее закручивании.

Рис. 7 Спускная арматура в комплектации с заливной

Статья по теме:

Замена труб в ванной и туалете – выбор материала труб, инструмент, способы прокладки. Возможно, что перед устройством короба для труб в ванной, вам нужна также замена старых труб на новые, а как это делается, можно почитать в отдельной статье!

Водопроводная схема

И несколько слов о том, как правильно организовать автономную водопроводную сеть на даче. В первую очередь решается вопрос об источнике водоснабжения. После чего выбирается насос по типу его установке. То есть эти два критерия неразрывно связаны между собой. И второй выходит из первого.

А вот теперь о схеме расположения. Если в водопроводе будут использованы погружные или скважинные модели насосного оборудования, то опрос месторасположения приборов отпадает сам собой. Что касается поверхностных агрегатов, то здесь есть два варианта:

Схема расположения поверхностного насоса в подвале домаИсточник moikolodets.ru

Иногда под поверхностный насос выделяют специальное помещение, которое сооружают на улице рядом с коттеджем. Его обязательно утепляют.

Что касается трубной разводки, то это пластиковые трубы, которые укладывают на небольшую глубину, но обязательно утепляют. Благо на рынке можно найти специальные теплоизоляционные материалы для труб

Особое внимание уделяется прокладки трубы внутрь дома. Обычно такой проход планируют на стадии формирования проекта загородного дома

Потому что чем меньше расстояние от источника водозабора до коттеджа, тем лучше: меньше расхода материала, не снижается напор и производительность водопровода. Обычно прокладку внутрь дома проводят или через фундамент строения, или через стену.

Рекомендации по выбору

Большинство унитазов выпускают и реализуют с готовой запорно-спускной арматурой.

Если она отсутствует в комплектации или требуется замена, то при ее выборе могут стать полезны следующие советы:

• Когда в бачке меняют старую арматуру, желательно, чтобы новая была от того же производителя и одинаковой с ней марки.
• При покупке не помешает убедиться в том, что все прокладки мягки и эластичны. Не стоит выбирать изделия со слишком тонкими резиновыми уплотнителями, так как это усложнит борьбу с протечками.
• Можно визуально осмотреть пластиковую арматуру и убедиться в том, что на ней отсутствуют дефекты в виде трещин, заусенец, неправильной формы.
• Хотя арматуру продают в упаковке, после повреждения которой ее сложно вернуть продавцу, лучше все-таки удостовериться в том, что клапан в выпускном узле и поплавок в запорном легко перемещаются.
• Более надежную фиксацию к бачку обеспечивает запорный механизм с латунной резьбовой муфтой и гайкой. Металлическое соединение позволяет плотнее прижать резиновые прокладки к поверхности бака, одновременно затрудняя самоотвинчивание.

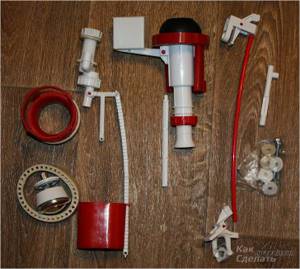

Рис. 9 Полный комплект для монтажа нижней подводки

Статья по теме:
Как закрыть трубы в туалете: различные варианты и технология проведения работ. Выбор конструкции для короба, какие бывают способы монтажа различных конструкций, а также самостоятельный монтаж короба в туалете, обо всем этом читайте в отдельной статье!

• Практически все производители выпускают арматуру с двумя кнопками для работы бачка в обычном и экономичном режимах. Это оптимальный вариант спускной арматуры, которую следует приобретать.
• Самый простой способ определить качественную арматуру из ряда представленных — взвесить ее на руках. Чем тяжелее изделие, тем более надежным оно будет в эксплуатации.
• Важно обращать внимание и на размеры крепежных болтов арматуры. На низкокачественных изделиях они имеют малое сечение и небольшой размер, в высококачественной арматуре (Alcaplast) болты намного массивнее.
• Фирмы, выпускающие наиболее качественную арматуру: чешская Alcaplast, турецкая Nova, российская АНИ пласт.

Полезные советы

И несколько рекомендаций от специалистов:

• Перед тем как приобрести насосное оборудование надо обязательно провести расчет по потребителям. То есть рассчитать оптимальное соотношение производительности насоса и суммарный расход потребителей.
• Разрабатывается предварительно схема трубной разводки, где учитывают все потребители в независимости от их сезонного или внесезонного использования.
• Необходимо грамотно провести подключение насоса к питающей электрической сети. Здесь много нюансов, поэтому таким делом занимается профессиональный электрик.
• Хозяин дачи должен предварительно решить – покупать все материалы и приборы по отдельности или приобрести готовую насосную станцию. Нельзя сказать, что один из предложенных вариантов лучше другого. Поэтому лучше посоветоваться со специалистами, которые изучат особенности дачи и источника водозабора.
