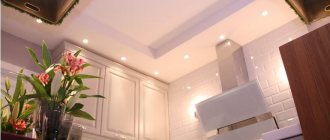

Иметь хорошую вентиляцию на кухне хочет любая хозяйка, которая любит готовить. Для этого нужно купить понравившуюся вытяжку, провести ее установку. Монтаж подразумевает соединение отдельных элементов в единую сеть. Для отвода воздуха необходимо заранее выбрать трубы для вытяжки на кухне, объединить их между собой.
Виды труб для вытяжки
Отличия кухонной вытяжной системы от вентиляции
Многие люди не знают, чем вытяжки отличаются от стандартной вентиляции в домах. При строительстве жилых зданий рабочие прокладывают внутри стен специальные каналы. Они предназначены для обеспечения воздухообмена. Их дополнительная задача — выведение отработанного воздуха из жилых помещений на крышу. Однако далеко не всегда стандартная вентиляция может работать на 100%.
Вытяжка — это своеобразный переходник для воздуховода, который работает в принудительном режиме. Посредством работы вентилятора, он высасывает отработанный воздух из квартиры.
Из чего состоит вытяжная вентиляция?
Вытяжка для кухни с воздуховодом — сложная система, которая состоит из нескольких элементов, объединенных между собой:
- Решетка воздухозаборная. Могут быть квадратными, прямоугольными или круглыми. На решетках может закрепляться специальная сетка, которая останавливает крупный мусор, пыль.
- Трубы или воздуховоды. Соединительные компоненты всей системы. Через них поступает воздушная масса. Могут быть круглого или квадратного сечения.
- Воздушный клапан. Он устанавливается за воздухозаборной решеткой. Предназначен для перекрытия труб на время выключения вытяжки.
- Шумоглушитель — элемент для снижения уровня шума работы вентилятора.
- Вентилятор — основа вытяжной вентиляции.
Нельзя забывать про панель управления. Она позволяет не только включать или выключать устройство, но и выставлять уровни мощности. На современных моделях устанавливается отдельная кнопка для подсветки рабочей зоны, а кнопки заменены на сенсоры.
Разновидности кухонных конструкций
Воздуховоды для вытяжек на кухне разделяются по разным факторам. По конструкции выделяют две большие группы изделий:
- Гибкие. Преимущество таких конструкций — возможность изменять их положение, ужимать или растягивать при необходимости.
- Жесткие. Просты в сборке. Дорогие, однако цена обуславливается эффективностью.
Разделение по форме сечения:
- Плоские. Их главное преимущество — незаметность.
- Круглые. Популярны на заводах, фабриках. Устанавливаются в помещениях с высокими потолками. Из-за того что в квартирах панельных домов воздуховоды в большинстве случаев квадратные необходимо использовать специальные переходники.
- Квадратные, прямоугольные. Наиболее популярные конструкции. Расположить такую трубу удобно на стыке двух плит. В большинстве случаев внешний вид приемлем для любой квартиры.
По материалу выделяются алюминиевые, пластиковые изделия.
Преимущества алюминиевых изделий:
- Простота монтажа.
- Неприхотливость и надежность материала.
- Изделия выдерживают длительное воздействие критических температур.
- Невысокая стоимость.
Недостатки алюминия:
- Вид металла подходит не ко всем видам отделочных материалов.
- Скопление конденсата в помещении из-за высокой теплопроводности материала.
Преимущества пластика:
- Устойчивый материал к образованию ржавчины.
- Малый вес.
- Низкая цена.
- Простой монтаж цельной системы.
Недостатки пластика:
- Материал боится длительного воздействия высоких температур.
- Требуются дополнительные переходники для монтажа.
Гофрированная труба для вытяжки
Металлические дымоотводы – преимущества и недостатки
В частном домостроительстве применяется 3 разновидности таких газоходов:
- обычные трубы из черного металла и оцинковки;
- то же – из нержавеющей стали;
- модульные системы двустенных сэндвич – дымоходов.
Первые 2 варианта используются в хозяйственных постройках – теплицах, сараях, гаражах. Подключаются к дровяным печкам и другим источникам тепла, работающим периодически. Плюсы одностенных труб – доступная цена и простота монтажа.
Черные железные трубы допускается использовать в разных бытовках и сараях, принимая противопожарные меры
Минусов гораздо больше:
- оцинкованные и «черные» дымоотводы довольно быстро прогорают и являются пожароопасными;
- при подключении к газовой колонке или котлу образуется много конденсата – внешний участок трубы надо утеплять;
- по той же причине канал забивается сажей, когда дымоход работает с ТТ-котлом;
- металл подвергается воздействию коррозии.
По указанным причинам одностенные стальные газоходы недопустимо применять в жилых домах. Нержавеющие системы используются в русских банях, но с обязательным соблюдением строительных норм, касающихся пожарной безопасности.
Дымовые металлические сэндвич – трубы состоят из 3 слоев:
- внутренний канал из нержавейки толщиной 0.5—0.6 мм;
- теплоизоляционная «рубашка» — каменная или каолиновая вата 25…60 мм;
- внешняя оболочка из нержавеющей либо оцинкованной стали 0.5 мм.
Справка. Базальтовый наполнитель выдерживает нагрев до 600 градусов, потом начинает разрушаться (рассыпается). Огнеупорное муллито-кремнеземистое (каолиновое) волокно рассчитано на температуру до 800 °C, но используется производителями нечасто.
Главное отличие сэндвичей от классических каменных дымоходов – возможность отклоняться от вертикали и обходить трубой препятствия (кровельный свес, элементы стропильной системы). Другие позитивные моменты:
- Приемлемая стоимость и малый вес изделий.
- Скорость монтажа — при должной готовности внешняя конструкция собирается за 1 день без привлечения специалистов.
- Минимальная шероховатость внутренних нержавеющих стенок.
- Широкий выбор фасонных деталей – переходников, колен 90 и 45 градусов, готовых тройников с отводом 89° (1° — уклон горизонтального участка в сторону котла).
- Системы подходят для всех типов котельного оборудования.
- Приятный внешний вид.
Облицовка сэндвичных труб сохраняет характерный блеск лишь в случае, когда изготовлена из нержавейки. Оцинкованный кожух мутнеет спустя 1—2 года, а металл с некачественным покрытием успевает и заржаветь.
Наружная оболочка, сделанная из дешевой оцинковки, довольно быстро приходит в негодность
Теперь раскроем проблемные моменты дымоходов типа сэндвич:
- железо постепенно изнашивается и прогорает, ресурс трубы ограничен;
- скрытый за внутренней отделкой газоход невозможно контролировать и своевременно выявлять признаки прогара, существует опасность воспламенения и пожара;
- поскольку сэндвич относительно прост в изготовлении, рынок наводнен изделиями низкого качества;
- нагрев до температуры 1000 °C трубопровод выдерживает разово и кратковременно, после аварийного события конструкцию нужно разбирать и менять.
Почему нужно выбрасывать стальной сэндвич после горения сажи. При температуре 900 градусов и более структура металла, в том числе нержавейки, необратимо меняется, прочность материала снижается. Нюанс второй: от нагрева сталь сильно расширяется, внутренняя труба удлиняется и деформируется, продольный заводской шов теряет герметичность.
Способы вывода вентиляционной трубы
Перед монтажом трубы на вытяжку на кухне, нужно выбрать конструкцию системы, способ вывода. Существует три варианта монтажа.
Два выхода
Если в помещении присутствует два отверстия для отвода воздуха, труба от вытяжки на кухне должна быть подключена к любому из них. При этом второе подключать ни к чему не нужно. Оно будет обеспечивать естественную вентиляцию в комнате.
Чтобы не возникала обратная тяга, которая приведет к попаданию неприятных запахов обратно в помещение, можно воспользоваться двумя вариантами:
- Приоткрыть окно.
- Установить на трубу без подключения вытяжного устройства специальный клапан.
Второй вариант удобнее, поскольку при работе вытяжки труба без подключения будет перекрыта. Это поможет избежать попадания неприятных запахов внутрь комнаты.
Один выход
Чаще всего в квартирах монтируется одно отверстие под вентиляцию. В таком случае нельзя полностью перекрывать его выводящий трубой от вытяжки. Это приведет к нарушению естественной циркуляции воздуха. Чтобы не перекрывать отверстие, необходимо установить специальный адаптер для воздуховода, дополнительный клапан обратной тяги.
Вывод трубы на улицу
Один из эффективных вариантов монтажа воздуховода на кухне — вывод отводящей трубы на улицу. Благодаря этому можно не перекрывать отверстие для естественной вентиляции. Для этого нужно:
- сделать отверстие в стене, выходящее наружу дома;
- провести до него трубы;
- вывести отрезок наружу;
- установить колпак от попадания дождя;
- замазать отверстие по контуру мастикой или цементным раствором.
Монтаж трубы на улице
Подключение вытяжки на кухне к электричеству
С работой может справиться даже новичок, но некоторые нюансы в этом деле всё-таки присутствуют. В некоторых случаях шнур вытяжки не достаёт до ближайшей розетки. Основными вариантами решения проблемы считается применение переноски, удлинение кабеля или перенос розетки на новое место.
Длинный шнур использовать нецелесообразно, но даже если выбор пал на такой вариант, то кабель нужно закрепить на поверхности стен и подсоединить вилку к ближайшей розетке. Самым популярным выходом из ситуации считается установка розетки. Этот элемент желательно замаскировать под кухонным гарнитуром.
Принципы монтажа
Монтаж воздуховода для кухонной вытяжки своими руками может выполнить любой человек без практического опыта. Для этого достаточно прочитать инструкцию по сборке в интернете или посмотреть обучающее видео. Профессионалы дают некоторые советы по установке воздуховода:
- Не делать вентиляционный канал слишком длинным. Так можно увеличить КПД.
- Делать как можно меньше изгибов на конструкциях из жесткого пластика.
- Углы наклона в соединениях не должны быть меньше 90 градусов.
- Проверять герметичность соединения отдельных элементов при сборке.
- Не забыть про закрепление разводного адаптера на выходное отверстие в стене, чтобы не перебить естественный процесс циркуляции воздуха.
Дополнительно нужно позаботиться о маскировке конструкции. Для этого можно сделать шкафчик, купить пластиковый короб или создать необычный рисунок на нем, чтобы сделать трубы дополнением декора. Еще два популярных варианта маскировки системы вентиляции — создание каркаса из гипсокартона или навесной потолок.
Трубы для вытяжки на кухне — обязательный элемент системы принудительной вентиляции. При их выборе нужно обращать внимание на диаметр, материал из которого они изготавливаются, длину, форму. Монтаж не вызовет сложностей, если учитывать советы от профессионалов, ознакомиться с установкой в теории.
Пластиковый короб
Эффектно спрятать трубу можно с помощью пластикового короба. Такие варианты существуют в различном дизайне, имеют широкий выбор форм, цветов и декора. Некоторые модели могут даже оснащаться встраиваемой подсветкой. Но вариант с коробом из пластика подойдет лишь в том случае, если отверстие воздуховода расположено в непосредственной близости к вытяжке.
