Резьбовое соединение труб – американка, их виды по типам сборки

Что такое американка? Это фитинг, который состоит из муфты с концевой резьбой и быстроразъемной накидной гайкой. Обычно комплектуется с прокладкой из тефлона.

Так называют тип резьбового соединения труб в системах водообеспечения и горячего водоснабжения. С появлением на рынке, американка быстро завоевала популярность в среде специалистов по сантехническим работам ввиду простоты установки и надежности стыковки элементов трубопровода.
Если нужно произвести соединение труб – американка является идеальным вариантом. Ведь впоследствии, при выполнении ремонтных работ, отпадает необходимость в демонтаже части сети.

Невозможно собрать трубопровод из цельной трубы. Нужно выполнять повороты и подключения элементов трубопровода, чтобы получить нужную конфигурацию. Для выполнения стыков всегда использовались фитинги.

Так же произвести монтаж можно с помощью муфты, которая в стандартном исполнении представляет собой резьбовую деталь. При соединении она накручивается на резьбовую часть.

Следующая деталь вращением закручивается в муфту и такая операция (особенно если все элементы больших размеров), представляет собой вполне ощутимые неудобства.

Предлагаем ознакомиться со статьей где описаны способы соединения металлической трубы с полипропиленовой + видео инструкции.

Что такое американка

Соединительная деталь в таком исполнении состоит из трех частей:

  • резьбовые фитинги – крепятся на одну часть водопровода в месте разъема;
  • ответный патрубок с буртиком – устанавливается на второй конец;
  • гайка накидная – устанавливается на фитинг с буртиком перед его установкой на место расположения.

Далее, при заворачиванием гайки давлением на буртик производится подтягивание фитингов один к одному и сжатие этих двух деталей. Для обеспечения герметичности стыковки с помощью муфты применяются прокладки. А при коническом стыке и она не обязательна.

При необходимости демонтажа участка состыкованного посредством американки, достаточно отвернуть гайку, при этом сопрягаемые элементы трубопровода остаются неподвижными.

Виды стыковочных узлов. Количество конструктивных решений монтажа соответствует количеству разновидностей погонажных изделий.

Особенности конструкции отличия

Стандартная резьбовая муфта предназначается для сборки труб и трубопроводов. Невозможность создать эффективную систему водоснабжения или отопления из одной-единственной трубы. Да, ее можно выгибать и соединять с другими, крупными ветками, но работу это существенно усложнит, не предоставив серьезных преимуществ.

Принято собирать трубы с помощью фитингов. Муфта как фитинг – выполняет простейшую и самую распространенную задачу – скрепляет трубы между собой, формируя прямые или угловые соединения.

Резьбовые муфты распространены куда больше остальных, потому как они позволяли собирать из отдельных труб полноценные ветки, но при этом оставлять их в модифицируемом состоянии. Если ветку нужно как-то модернизировать, улучшить или попросту разобрать – достаточно раскрутить муфту.

Проблем у стандартных резьбовых соединений хватает. Это и:

  • слабая герметичность;
  • большой вес, необходимость нарезать ответную резьбу на нужной стороне трубы;
  • необходимость вращения труб и т.д.

Главная проблема кроется к конструкции резьбовых соединений стандартного типа. Резьбу, чтобы ее разобрать, нужно раскрутить. Для этого надо вращать либо трубу, либо фитинг, что добавляет проблем.

Американка как муфта – была задумана как раз для того чтобы подобные недостатки ликвидировать, и дать сантехникам удобную деталь.

Составляющие муфты типа американка

Получилась американка поистине универсальным образцом сантехники. Ее конструкция, в отличие от обычной резьбовой муфты, полностью разборная и состоит из, как минимум трех деталей.

Две из них – ответные торцы с нарезанной резьбой, закручиваются непосредственно в полость трубы. У них может быть наружная или внутренняя резьба, все зависит от конкретной конструкции. Третья часть – накидная гайка, используемая для скрепления двух предыдущих.

Прелесть всей конструкции в ее лаконичности. Разъемная система позволяет соединять штуцеры или торцы на трубах за счет вращения отельной гайки. Не нужно крутить трубы, сам фитинг, тело муфты. Просто соединяете части муфты и закручиваете гайку до упора.

На внутренних торцах частей муфты прикреплены резиновые прокладки. Они нужны для улучшения герметизации соединения.

Плюсы и минусы

Какими же конкретными плюсами обладает муфта типа американка и чем она полезна при скреплении труб.

Основные плюсы:

  • американка легко устанавливается на любой тип трубы;
  • возможность образовывать переходы, угловые соединения, подключать краны и любую другую сантехнику;
  • высокий уровень герметичности;
  • доступность на рынке;
  • хорошее качество и исполнение;
  • задумка с накидной гайкой упрощает монтаж и демонтаж;
  • большой выбор самых разнообразных изделий на любой вкус и кошелек.

Качественная американка из стали

Плюсами традиционно считается удобство в работе и герметичность. Как мы уже отметили выше, стандартная соединительная резьба на муфте обычного образца не может похвастаться герметичностью или удобством при монтаже. Американка же избавляет нас от подобных проблем при сборке труб в единую конструкцию.

Что же до минусов, то единственный момент, что может как-то повлиять на ваше решение – цена. Американка стоит на порядок дороже обычной резьбовой муфты. Впрочем, компрессионные соединения тоже обходятся их покупателям дороже, так что ничего необычного тут нет.

По виду используемых материалов

Монтаж водопроводящих систем с помощью муфты предусматривает использование однородных элементов, прежде всего для того, чтобы избежать электролитической коррозии, поэтому фитинги производятся в различных исполнениях:

  1. Стальные – основным недостатком материала является его подверженность коррозии. Жизненный цикл таких деталей ограничивается также склонностью к образованию известковых отложений из воды на внутренних поверхностях.
  2. Медные – меньше подвергаются коррозии, применяются только на трубопроводах из такого же материала.
  3. Латунные – наиболее популярные в применении, устойчивы к окислению, долговечность составляет не менее 50 лет.
  4. Полипропиленовые – по прочностным характеристикам и удобству в применение составляют все большую конкуренцию металлическим изделиям.
  5. Полимерные – обладают всеми преимуществами изделий из пластика. Для полипропиленовых труб – американка является лучшим видом соединения.
  6. Комбинированные – применяются как переходники при состыковки труб из металла с пластиковыми при частичной замене трубопровода. Чтобы изготовить такие фитинги, резьбовая часть из металла запрессовывается в пластиковый корпус.

Правила монтажа

Монтировать шаровые краны несложно. Делается это с помощью специального ключа в следующей последовательности:

  1. Вначале проверяется целостность и чистота резьбы трубопровода.
  2. Затем ее рекомендуется обмотать ФУМ-лентой, что обеспечит лучшую герметичность соединения.
  3. До основы монтажа следует проверить, совершает ли целый оборот регулирующая ручка механизма.
  4. «Американка» накручивается на 4-5 оборотов.
  5. Проверяется, как хорошо затянуты все гайки, после чего включается подача воды.
  6. Спустя несколько минут (если в местах соединения начинает капать вода) гайку необходимо слегка подвести ключом.

По типу способа сборки

Кроме различий в материалах изготовления, резьбовое соединение отличается конструкцией стыковочных узлов.

Они бывают резьбовыми, с различными направления нарезки, имеющие внутреннюю или наружную резьбу по сторонам. Применяются так же образцы с коническим сочленением, при помощи которых производится соединение американкой с применением упорного обжимного кольца под гайкой.

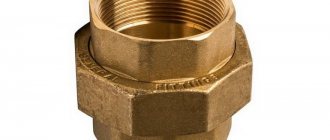

Соединение Американка

Такое разнообразие фитингов создает определенные затруднения при их выборе у человека неопытного, но доставляет истинное удовольствие профессиональным исполнителям.

Состав и структура

Наиболее популярные материалы: чугун, латунь с содержанием хрома и никеля, нержавеющая сталь, а также комбинации полипропиленовых деталей и нержавеющей стали.


Муфта 25 мм на 1/2″ НР VS Plast разборная ( американка) полипропиленовая с наружной резьбой

Соединение состоит из двух цилиндрических половинок соединяемых гайкой. Одна половина образует с гайкой неразъемное соединение, при этом гайка может свободно вращаться , вторая же половина имеет резьбу, так чтобы при затягивании гайки она двигалась навстречу первой. Герметичность соединения может достигаться либо за счет уплотнителя; при этом торцы половинок параллельны друг к другу, либо за счёт конусного или сферического соединения, когда одна половина вгоняется в другую при затягивании за счет небольшой разницы диаметров в месте соединения.

Стыковка металлических компонентов


Трубопроводы различного назначения из металла по-прежнему широко применяются в сантехнике. Поэтому и монтаж металлических труб, имеет широкое применение в самых различных вариантах.

Для простой стыковки нужно нарезать резьбы на концах собираемых элементов, применяя стандартный резьбонарезной инструмент. Американка наворачивается на подготовленные оконцовки, при этом нужно герметизировать резьбы намоткой ленты ФУМ или прядей льняного волокна.

Окончательно стыковка производится закручиванием гайки и установкой прокладки. При повторном использовании соединительного узла прокладку следует заменить. Стык получается надежным и ремонтопригодным. Какие бывают американки для металлических компонентов:

  • прямое соединение металлических труб;
  • монтаж производимый под прямым углом, а также углами 30 и 45 градусов;
  • установка консольных элементов водопровода с трубой, таких как краны, смесители, воздухоотводы;
  • резьбовое соединение для перехода на другой диаметр;

Соединение труб с помощью американки позволяет получить герметичный стык в трубопроводах любой конфигурации.

Применение

Данный фитинг находит широкое применение при монтаже систем водо- и теплоснабжения, трубопроводов для работы с неагрессивными жидкостями. При организации бытовых систем, американки обычно применяются для установки запорной арматуры в системах отопления, фильтров, водяных счетчиков в системах водоснабжения. В последнем случае, прибор можно будет без проблем снять для замены, ремонта или процедуры поверки.

При работе с американками применяется рожковый, накидной или специальный для быстроразъемных соединений ключи. Применять трубные или газовые ключи мастера не советуют, поскольку часть фитинга покрыта никелем, а значит, неизбежно возникновение царапин.

соединение труб американкой

Стыковка компонентов из пластика

Соединение составных частей трубопроводов из композитных материалов имеет свои особенности. Состыковка полипропиленовых труб производится посредством сварки специальным оборудованием. Процесс очень простой и выполняется на месте в процессе монтажа.

Что такое американка / What is an American

Широко используются конструкции, где производится состыковка с полипропиленовой трубой на конусные американки, где применяются устройства с уплотняющим кольцом.

Соединение полипропиленовых трубопрокатов американкой является наиболее надежным и едва ли не единственным способом стыковки с помощью муфты разъемным исполнением, включая подключения полотенцесушителя.

Применяются несколько видов соединений для полипропиленовых труб:

  • муфта с наружной резьбой;
  • муфта с внутренней резьбой;
  • устройство с одновременным применением внутренней и наружной резьбы;
  • угловая, производятся при величине угла 30, 45 и 90 градусов для монтажа в труднодоступных местах.

Установка сушилки для полотенец

Монтаж такого устройства в ванной комнате может служить примером использования резьбового соединения для врезки дополнительного оборудования. Подсоединение полотенцесушителя производится либо с системой отопления, либо с контуром горячего водоснабжения.

Устанавливаем полотенцесушитель

Во втором случае придется воспользоваться услугами ДЭЗ для отключения стояка ГВС на несколько часов, в первом случае придется дождаться окончания отопительного сезона.

Работы могут быть выполнены в следующем порядке:

  1. Установить сушилку на место ее постоянного расположения.
  2. Произвести врезку в стояк ГВС или отопления с установкой резьбовых штуцеров для входного и выходного потоков.
  3. Установить на них уголки с шаровыми кранами.
  4. Соединение полотенцесушителя произвести через пластиковые трубы. Критическая температура для них составляет 95 градусов, ни в той, ни в другой системах такая температура не применяется.
  5. На верхнем регистре установить кран для стравливания воздуха из системы, в противном случае воздушная пробка может препятствовать циркуляции теплоносителя.
  6. Проверить отсутствие протечек в сушилке, открыв входной и выходной шаровые краны. При наличии протечек нужно заново проверить стыки, применив дополнительные уплотнения на резьбе. Для этого пригодна льняная пакля, фторопластовый уплотнительный материал (ФУМ) в виде ленты или шнура.
  7. Установка шаровых кранов позволит производить ремонтные работы без отключения стояка. Нужно заметить, что соединение полотенцесушителя с полипропиленовой трубой требует аккуратного отношения, поскольку прижимное кольцо не всегда удается использовать повторно по причине его деформации.

Подключение полотенцесушителя к стояку полипропиленовой трубой посредством конусных американок позволяют избежать применения трубогибов. Это уменьшает трудоемкость работ и их подгонки по месту.

Пример выполнения подключения полотенцесушителя через резьбовое подсоединение показан на рисунке.

Размеры муфтовых элементов

В отечественных стандартах сантехники, американки классифицируются как «муфтовые соединения с накидной гайкой».

Естественно, что их размерный ряд соответствует таковому на погонажных элементах водопроводов. Какие бывают виды, зависит от способа стыковки к основной магистрали или консольному элементу.

Так, при установке крана или смесителя, как элемент сантехники, американки применяются в размерах от 3/8 до ¾ дюйма с конической резьбой. Это позволяет произвести надежный монтаж буквально в несколько оборотов гайки.

Для водопроводов они применяются в пределах 10 – 50 мм, максимальный показатель характерен для соединения с полотенцесушителем.

Для соединения труб из полимеров применяются специальные муфты – конусные американки, на которые пластиковая оболочка буквально натягивается усилием заворачиваемой гайки через упорное кольцо, обеспечивают плотность стыка в разы превышающее давление в системе.

Размеры труб


Для американки в сантехнике резьбу можно подобрать, основываясь на данных, приведенных в таблице 1.

Советы и рекомендации

Применяя пластиковые трубы нужно учитывать свойства материала. Полипропилен представляет собой материал, наделенный рядом специфических свойств, таких как упругость, пластичность химическую устойчивость.

МУФТА С НАКИДНОЙ ГАЙКОЙ. «АМЕРИКАНКА». НАЗНАЧЕНИЕ

Поэтому для полипропиленовых изделий, американка – практически единственный способ соединения, обеспечивающий качественную стыковку. Применяя их по месту, можно собрать трубопровод любой конфигурации с высокой степенью надежности.

Для монтажа по средствам американки ее размеры должны быть адекватны применяемым трубам. Для сетей холодного и горячего водоснабжения это дюйм или дюйм с четвертью, для систем отопления в частном доме лучше использовать полуторадюймовые изделия.

При использовании пластиковых изделий для капельных систем орошения достаточно применить полудюймовые размеры.

Следует помнить, что критичной для полипропиленовых трубопроводов является температура 95 градусов, этот параметр нужно контролировать при подключении к обогревателям. Температуре на выходе из прибора может оказаться выше допустимых пределов.

При частичной замене водопровода на пластиковый, американка применяется как переходник.

ОБЗОР «АМЕРИКАНКИ» и МУФТЫ С НАКИДНОЙ ГАЙКОЙ

При монтаже с американками, имеющими защитное покрытие, нужно применять специальный инструмент, не повреждающий плакирующий слой.

Подбирая комплектующие для трубопровода, нужно учитывать место их расположение с точки зрения доступности и функциональности.

Таблица размеров

Что такое опрессовка системы отопления

Виды резьбовых соединений и из чего изготавливают соединение американка

Резьба на американке бывает конической или цилиндрической. Еще может быть различие в видах штуцерных соединений. Поверхность штуцера может быть конической или плоской.

Преимущества конического уплотнения:

  • Уплотнение получится долговечным и надежным, если пользоваться принципом метал на метал без каких-либо дополнительных материалов;
  • Однородный по химическому и физическому составу материал является стойким к температурным перепадам и влиянию химических веществ;
  • может применяться при небольших отклонениях соединяемых труб по оси не более пяти градусов, не теряя герметичность.


Чтобы достигались эти преимущества нужна точность в изготовлении соединительных деталей. В ситуации плоского уплотнения этим можно немного пренебречь. Здесь пользуются плоской тефлоновой прокладкой-кольцом.
Гайка американка может быть использована не один раз, достаточным будет только замена старой прокладки, что может помочь уберечься от покупки новой сантехники.


Для изготовления соединений могут использоваться нержавеющая сталь, латунь, хром, никель, чугун, сочетание металлов. Использование этих материалов может быть отдельно и в сплаве. Наиболее прочной будет конструкция, выполненная с элементами из нержавеющей стали. Однако, специалисты отдают предпочтения хромированным деталям, так как американка из этого материала характеризуется высоким уровнем качества и пластичности. К тому же армированная конструкция не нуждается в использовании прокладки.

Металл и полипропилен в конструкции обеспечат высокую герметичность.

Соединение американка может быть изготовлено с использованием разнообразных марок нержавеющей стали. В основном это такие марки, как AISI304, AISI316, AISI321.

Наружное покрытие американки никелевое гальваническое, что защищает ее от коррозийных образований и способствует повышению сопротивляемости механического износа. Это покрытие еще и декоративная отделка.

Муфта американка


Муфта является разновидностью фитингов, применяется при соединениях двух труб или при для перехода трубы с одним диаметром на трубу с другим.

Муфта американка это такая же муфта, с одной стороны крепко прикрученная или приваренная, а с другой представляет собой разборное соединение американки.

Кран американка


В настоящий момент наиболее удачливый и распространенный элемент запорной арматуры это шаровой кран. Есть большое разнообразие видов шарового крана, например, декоративные, специальные, имеющий внутреннюю и наружнюю резьбу только с одной стороны, шаровой кран американка и т. п.

Вообще, кран американка позволяет решить одну важную проблему при монтаже сантехники, является заменой стандартному сантехническому сгону, который состоит из таких элементов, как длинная резьба, муфта, контргайка, отвесная резьба. Он помогает упростить задачу и несколькими оборотами гаечного ключа стянуть сам кран и его американку.


Также кран американка используется для монтажа отопительных радиаторов. Батарея, присоединенная с двух сторон краном американкой, становится легко съемной. Плюсом еще здесь является то, что подача воды может быть отрегулирована руками, и как следствие температура отопительного радиатора при эксплуатации.

Если сравнивать с кранами из пластика, кран американка способен выдерживать более высокую рабочую температуру, но они не рассчитаны на экстремальную температуру.


Американка угловая является просто необходимым элементом, что бы не пришлось нагораживать множество соединений.

Как и любой шаровой кран, кран американка различается по типу ручки:

  • тип Бабочки;
  • тип Рычага .

Бабочка ставится, как правило, на краны с маленьким сечением, т. к. такие краны требуют небольшого усилия при повороте. А ручка-рычаг используется для кранов, имеющих большое сечение, где требуется приложить больше усилий для поворота.


При любых сантехнических работах важнейшим показателем выступает надежное соединение. Очень важным является обеспечение водоснабжения герметичностью. Для этого применяют различные гайки, фитинги, прокладки и т. д. Однако по статистике средство, создающее наиболее качественную и эффективную герметичность соединения, это сантехника американка.https://www.youtube.com/embed/P8fTP4oXzkE
