Подключение греющего кабеля для обогрева загородных коммуникаций

Борьба с замерзанием наружных трубопроводов в частном доме в холодное время года является актуальной задачей при вводе воды в дом от источников водоснабжения и выводе стоков. Одним из эффективных вариантов борьбы с промерзанием труб является подключение греющего кабеля к инженерным коммуникациям, в частности, водопроводной или канализационным магистралям.

На строительном рынке представлен широкий ряд электрокабельной продукции для нагрева как отечественного, так и зарубежного производителя. Современные разработки, благодаря обратной связи, позволяют регулировать температуру нагрева провода за счет изменения потребляемого тока. При выборе продукции важно знать технологию правильного монтажа электрокабеля на различного вида трубопроводах и необходимую мощность теплоотдачи, которая связана не только с электротехническими параметрами, но и длиной проводника.

Рис. 1 Комплектация греющего кабеля для водопровода

Что такое и зачем нужен греющий кабель

Принцип работы любого греющего кабеля довольно прост и ничем не отличается от всех электронагревательных приборов. Технология основана на сопротивлении материалов прохождению электрического тока — чем оно выше, тем больше тепла выделяется на нагревательном элементе. Греющий кабель подключается к сети переменного напряжения 220 В и выделяет тепло при прохождении по нему переменного электрического тока.

Практически все устройства имеют ручную или автоматическую регулировку, позволяющую изменять температуру нагрева их жилы (матрицы). В быту широко известны электрокабельные системы для подогрева под названием теплые полы, в которых зигзагообразный провод в виде мата на сетке укладывается под стяжку или плитку.

Аналогичное устройство с более высокой защитой от влаги имеет и нагревательный кабель для наружных трубопроводов, чаще всего применяемый в следующих бытовых целях:

Обогрев водопровода

При заборе воды из скважины или колодца чаще всего используют трубы ПНД (полиэтилена низкого давления), которые поступают от источника в дом через фундамент, при этом их закапывают под землей на расстояние от поверхности ниже глубины промерзания грунта.

В соответствии со строительными нормативами, расстояние от поверхности грунта до точки залегания водопровода должна быть на 0,5 м больше глубины промерзания, в некоторых случаях расчетный показатель достигает 2,5 метра. В реальных условиях при использовании стандартного кессонного колодца высотой 2 м, из которого на полметра выходит обсадная труба, средняя глубина залегания водопроводной трубы составляет 1,5 м, что не всегда достаточно для ее защиты от промерзания.

При этом использование тепловой изоляции трубопровода строительными материалами по всей длине может быть неэффективным, ведь изоляция не нагревает рабочую среду, а лишь увеличивает время ее замерзания.

В этом случае использование электрокабеля для нагрева воды внутри или на поверхности труб гарантированно защитит линию от промерзания, при этом можно уменьшить глубину залегания водопровода под землей и сделать водоснабжение незамерзаемым.

Рис. 2 Применение нагревающего кабеля на крышах и в водостоках

Обогрев устья скважины и ввода трубы в дом

При расположении скважины в кессонной яме актуальна проблема замерзания наружного трубопровода в зоне оголовка, а также оборудования и поверхностной насосной станции при ее применении. Если использовать электрокабель, погруженный на небольшую глубину в напорную трубу или в один из отрезков водопровода, расположенный на поверхности, проблема промерзания труб в кессонной камере легко решаема.

Не каждый дом имеет ленточный фундамент, расположенный ниже уровня земли. Например, современные дачные дома из блоков или СИП панелей располагают на сваях выше уровня земли. Поэтому открытые точки входа в дом водопроводных труб нуждаются в утеплении, для обеспечения которого используют строительные материалы или электрический кабель.

Прогрев канализационной трубы

Если водопроводную трубу для борьбы с промерзанием можно опустить глубоко под землю, канализационные трубы, выходящие из дома, технологически должны находиться чуть ближе к поверхности. Связано это с тем, что для нормальной работы канализации необходимо соблюдать уклон, зависящий от диаметра труб. При стандартных размерах в 110 мм уровень трубопровода должен понижаться на 20 мм на погонный метр.

Понятно, что если канализационный септик расположен на большом расстоянии, примеру 50 м от дома, то уклон составит 1 метр. Также следует учитывать, канализационные трубы должны заходить в верхнюю точку септика, и если точка входа расположена на большой глубине, собрать технически работоспособную конструкцию будет очень сложно. Поэтому важно обеспечить тепловую изоляцию канализационных труб, а еще лучше их обогрев в самой верхней точке на выходе из дома.

Рис. 3 Обогрев подсоединением кабеля к водопроводному отводу

Обогрев кабелем ливневой системы

В холодное время года резкие перепады температур вызывают таяние снега на крышах с периодическим замерзанием воды — в результате льдом забиваются водосточные трубы, а по периметру водостоков образуются сосульки. Нагревательный кабель можно использовать для борьбы с замерзанием, прокладывая его поверхности или внутри водосточных труб, а также опуская в ливневую канализацию.

Следует отметить, что помимо размещения в трубопроводных магистралях, выпускаются специальные модификации кабелей, предназначенные для растапливания льда и снега на крышах.

Обогрев поверхностных трубопроводов и арматуры

При устройстве кессонных ям часто выводят наружу трубу с запорным краном для использования воды в хозяйственных целях на приусадебном участке, обычно в теплое время к ней подключают шланг для полива огорода. Иногда бурят абиссинскую скважину и для забора воды используют не поверхностную насосную станцию, а ручной насос, через который откачивают воду, прилагая физические усилия.

Во всех этих случаях, используя поверхностное водозаборное оборудование при отрицательных температурах, можно обогревать его электрокабелем, подключенным к сети переменного тока, который монтируют на внешней поверхности.

Рис. 4. Как укладывают кабель для обогрева газовых газгольдеров

Обогрев кабелем газовых резервуаров

При автономном газоснабжении многие хозяева устанавливают газовые баллоны снаружи дома, которые для нормальной работы должны находиться в тепле. В зимнее время их удобно подогревать двужильным электрокабелем, используемым для работы в трубопроводных системах — в отличие от одножильной петли для теплых полов его намного проще монтировать. Известно, что многие передвижные газгольдеры на прицепах оснащаются подобной системой подогрева газовой емкости от производителя.

Обогрев кабелем грунта

Технологию могут использовать садоводы при разведении растений в парниках, теплицах и подвальных подземных помещениях в случаях, когда наружные морозы могут повредить урожай. В этом случае нагревательный кабель защищает корневую систему растений от поражения и прогревает воздух в зоне своего расположения.

Тепловые системы

При отоплении индивидуальных домов жидким или газообразным топливом можно использовать теплый электрокабель в качестве дополнительного источника тепла для прогрева теплоносителя. Его можно разместить в трубопроводной системе отопления и включать в ночное время по сниженным тарифам электропотребления — это поможет сэкономить финансовые средства и уменьшит промежуток между циклами заправки газгольдеров газом или поставками жидкого топлива.

Аналогичным образом можно повышать температуру воды в системах горячего водоснабжения. На строительном рынке имеются в продаже модификации подогревающих электрокабелей для работы в среде с горячим теплоносителем.

Рис. 5 Обогрев кабелем наружной запорной арматуры

Как работает система обогрева с греющим кабелем

Обогрев трубопроводов греющим кабелем, который подключается к электрической сети переменного тока 220 В, производят двумя основными методами:

1. Кабель располагают снаружи трубы. Данным методом утепляют уже проложенную магистраль или канализационные трубы, при этом провод плотно прилегает к наружной поверхности трубы. На строительном рынке реализуются трубы с готовым каналом для размещения нагревательного кабеля — это позволяет сократить тепловые потери, также для экономии электроэнергии используют дополнительное утепление подземных трубопроводов скорлупой из пенопласта (пеноплекса) или полиуретана.

Электрический кабель прокладывают вдоль трубопровода, для повышения температуры нагрева по всей длине или в ответственных узлах применяют спиральную намотку.

Рис. 6 Схема обогрева скважинного водопровода

2. Подогрев внутри труб. Основным недостатком наружного утепления электрокабелем является низкая эффективность — большая часть тепла уходит в окружающую среду и приходится дополнительно монтировать утеплитель, что приводит к удорожанию работ.

Поэтому в водопроводных линиях лучше прокладывать нагревательный кабель внутри труб — это относится к водопроводным магистралям. В канализационной же системе нахождение внутри посторонних предметов может вызвать засор.

Размещенные провода внутри труб невыгодно прокладывать по всей длине — кабель довольно дорог и увеличит гидравлические потери, снижая полезное сечение трубопровода. Поэтому рациональнее устанавливать его в зоне скважинного оголовка перед подающим воду в дом водопроводом и напорной трубой. В этом случае теплая вода предотвратит замерзание в скважине, автоматических приборах и поверхностной насосной станции, также подогретая вода будет поступать в водопровод, идущий к дому.

Главная трудность при внутренней установке электрокабеля в трубопроводе — подобрать способ монтажа и герметичный фитинг для его стыковки с трубой при погружении провода.

Устройство греющего кабеля

Все виды электрических кабелей имеет устройство, основными компонентами которого являются:

• Токоподводящие провода и вилка. Нагревательный элемент подключают к кабелю питания, который идет от дома, поэтому для подачи на него электричества рабочую жилу соединяют с электрокабелем специальными методами, обеспечивающими надежную герметизацию стыка.
• Нагревательный элемент. В устройстве резистивного принципа действия нагрев производится за счет высокого сопротивления проходящей внутри жилы, в саморегулирующихся модификациях температура повышается у пластиковой матрицы, расположенной между двумя токоведущими проводниками.
• Изоляция. Защита оголенных электрических проводов от водной среды, в которой находится электрокабель, является основной задачей при его изготовлении, поэтому все устройства имеют как минимум два слоя внутренней изоляции. Также при ее изготовлении для снижения тепловых потерь стремятся использовать синтетические материалы с наилучшей теплопроводностью. Следует отметить, что существуют два основных варианта изоляции: для размещения внутри и снаружи водопровода, в первом случае используют пищевой наружный пластик.

Рис. 8 Кабель зонально-резистивный для крыш — конструкция

• Экран и заземляющий провод. Экранирующая оплетка применяется во всех высококачественных кабельных изделиях, она выполняет не только защитные функции от помех, но и дополнительно увеличивает безопасность использования кабеля, решая задачи заземляющего провода. Дело в том, что при подключении экранирующую оплетку заземляют или подсоединяют к нулевому проводу, и в случае повреждения кабеля токоведущие жилы с большой вероятностью станут контактировать с экраном и автомат отключит подачу питания.
• Термодатчик. Если бы нагревательные кабели не имели обратной связи, позволяющей регулировать проходящий по ним ток и соответственно температуру нагрева в зависимости от состояния среды, в которую они погружены, их работа стала бы неэффективной и привела к повышенному расходу электроэнергии. К тому же физические параметры обогреваемой водосодержащей среды вышли бы за рамки допустимых норм — это все привело бы к невозможности использовать кабель по своему прямому назначению. Поэтому все нагревательные кабели оснащаются датчиками, позволяющими автоматически изменять силу тока в зависимости от температуры среды в месте их расположения, в саморегулирующих модификациях изменение температуры связано с проводимостью межпроводниковой матрицы.

Рис. 9 Резистивные двужильные обогреватели для труб — устройство

Резистивный греющий кабель

Резистивный кабель изготавливают в одножильном и двужильном вариантах, первый вид должен подключаться в двух точках и широко применяется в модификациях для теплых полов, где провод образует извилистый зигзагообразный нагревательный контур и возвращается назад в исходную точку.

Такой вариант слишком неудобен для размещения на трубопроводах, поэтому в системах обогрева труб используется двужильная конструкция, то есть нагревательный контур проходит и возвращается назад внутри провода.

Нагревательная жила резистивного кабеля должна иметь высокое сопротивление электрическому току, поэтому ее делают из хромоникелевого сплава, обладающего нужными характеристиками. Соединение питающих проводов с оплеткой и нагревательной жилой производят в закрытой герметичной соединительной муфте, запитываемые проводники подключают к блоку автоматической регулировки, от которого отходит двухпроводной термодатчик.

Отличительные особенности резисторных нагревателей:

• Чуть меньшая стоимость по сравнению с основными конкурентами — саморегулирующимися электрокабелями.
• Резистивный кабель поставляется в комплекте с терморегулятором, система рассчитана на работу только с этим изделием, имеющим рассчитанное сопротивление электрическому току — нельзя обрезать, удлинять или укорачивать провод.
• При установке обязательно наличие термодатчика, который следует располагать в зоне нахождения кабеля — это усложняет его наружный монтаж и делает невозможным использование внутри трубопроводов из-за мешающего оголовка датчика температуры.
• При повреждении и разрыве провода в любой точке он подлежит полной замене. Исключение составляют специально разработанные резистивные нагревательные кабели для борьбы с обледенением крыш и водостоков. В их конструкции токоведущие проводники соединяются проходящей внутри нагревательной спиралью во многих точках, поэтому нагреватель можно удлинять или укорачивать по желанию пользователя.
• Минимальная мощность большинства резистивных устройств составляет 10 Вт на погонный метр (можно встретить модификации с мощностью 8 Вт) максимальное значение может достигать 60 Вт в зонально-резистивных модификациях для борьбы с обледенением крыш.

Рис.10 Саморегулирующийся греющий кабель – принцип действия

Саморегулируемый греющий кабель

В настоящее время саморегулируемые греющие кабели практически вытеснили резистивных конкурентов из сферы обогрева труб благодаря своей простой конструкции и удобству подключения. Конструктивно кабель выполнен в виде двух токопроводящих жил, между которыми размещена термозависимая матрица с мелкодисперсионным графитовым порошком в составе.

В холодном состоянии через микрографитовые контакты от одного провода к другому проходит электрический ток, нагревающий поверхность матрицы, и соответственно провод прогревает окружающую среду. При повышении наружной температуры нагрев матрицы еще более возрастает, ее материал увеличивается в объеме в результате термического расширения — это приводит к увеличению расстояния между токопроводящими графитовыми зернами. Возрастает сопротивление электрической цепи, падает ток и мощность нагрева, кабель охлаждается — таким образом происходит саморегулирование температуры.

Саморегулирующийся греющий кабель имеет следующие особенности:

• Универсальность. Саморегулирующие кабели можно использовать для нагрева трубопроводов внутри и на наружной поверхности, крыш и ливневых водостоков, в трубах отопительных систем и на различных резервуарах.
• Экономичность. В отличие от резистивного кабеля, саморегулирующий сильнее всего нагревается в точке с наименьшей температурой, при этом на теплых участках потребление тока минимально.
• Удобство монтажа. Кабель представляет собой два параллельных отрезка провода с нагревательной матрицей между ними, при установке саморегулируемых нагревателей их можно укорачивать или удлинять на существенное расстояние.

Рис. 11 Устройство саморегулирующегося кабеля

Пример 2. Обогрев полов

Расчет кабельного обогрева

Общая схема обогрева пола

Кроме защиты труб от мороза нагревательные кабели используются и для устройства систем обогрева полов. В отличие от пленочного теплого пола кабель удобен в первую очередь тем, что плотность его укладки можно регулировать.

Эффективность обогрева пола уложенным в стяжку кабелем обеспечивается его правильной раскладкой. При этом необходимо ориентироваться на потребляемую мощность помещения:

Рассчитывая теплый пол, обратите внимание, что нагревательные кабели укладываются только на участках, свободных от мебели. Проводники, расположенные под тяжелым гарнитуром, могут пострадать либо от давления, либо от перегрева из-за плохого отведения тепла. Ну, и греть дно шкафа или кухонные тумбы за свой счет — тоже не лучшая идея.

Пример мощности разных моделей нагревательных проводов

Расчеты проводим так:

1. Вычисляем нужную длину кабеля. Для этого умножаем полезную площадь помещения на удельную потребляемую мощность и делим на погонную мощность самого кабеля (указывается производителем).
2. Определяем шаг укладки. При этом площадь помещения умножаем на 100 и делим на дину кабеля в метрах, рассчитанную ранее. Получаем оптимальное расстояние между витками нагревательного проводника в сантиметрах.

Оптимальное значение шага — от 6 до 15 см. В этом случае прогрев получается и интенсивным, и достаточно равномерным (мы не чувствуем разницы между температурой разных участков пола).

При слишком редкой укладке кабеля разница температур будет существенной — это заметно на фотографии, сделанной телевизором

Если по расчетам шаг получается более 15 см, то можно пойти двумя путями:

1. Увеличить длину кабеля. Если мы возьмем проводник той же мощности, то получим запас по производительности. Если же при увеличении блины мы купим меньший кабель — нагрев останется на том же уровне, но есть шанс сэкономить.
2. Увеличить толщину стяжки. За счёт более толстого слоя цемента поверх проводников прогреваться пол будет медленнее. Зато равномерность напольного обогрева возрастет.

Толстая стяжка позволяет равномернее распределять тепло

При использовании матов все совсем просто: просто подбираем изделия с подходящей удельной мощностью. Принимая во внимание, что на рынке в основном представлены модели 120–160 Вт/м2, проблем быть не должно.

Технология монтажа кабельного теплого пола

Если вы все рассчитали, то нам остается разобраться, как правильно смонтировать сам пол.

Схемы подключения разных типов нагревателей к терморегулятору

Мощность греющего кабеля для водопровода

Точно определить, сколько мощности требуется для эффективной работы резистивного или саморегулирующегося нагревательного кабеля, пользователю даже с инженерным образованием довольно сложно — расчетные формулы слишком громоздки и подсчет занимает длительное время. Задача по силам только квалифицированным специалистам, a ее решение в быту осуществлено производителями и реализаторами нагревательной электрокабельной продукции.

Опытным путем установлено, что для обогрева трубопроводов достаточно электрокабеля с мощностью 10 Вт на погонный метр при использовании скорлупы 50 мм из пенопластового или пеноплексового утеплителя и диаметре труб не более 50 мм, температура окружающей среды при этом не должна опускаться ниже -30º С.

Для бытовых водопроводов из ПНД стандартным диаметром один или полтора дюйма, оптимальная толщина оболочки утеплителя составляет 30 мм, при использовании канализации понадобится кабель более высокой мощности около 20 Вт на метр или спиральная намотка, при толщине утеплителя 50 мм.

Для наружного обогрева мощность нагревательного кабеля линейно связана с окружающей температурой и состоянием обогреваемых элементов, для трубопроводов ее среднее значение около 20 Вт на погонный метр, на крышах и в водосточных трубах используются мощные резистивные электрокабели до 60 Вт на погонный метр.

Рис. 12 Схема подключение греющего кабеля одножильной и двужильной конструкции

Схема и подключение к сети греющего кабеля

Любой греющий кабель подключают к терморегулирующему блоку, на котором обозначены контакты для подсоединения термодатчика, нагревателя и внешней электрической сети, при отсутствии обозначений на корпусе всегда можно воспользоваться инструкцией по подключению.

Процедура соединения кабеля с коробкой не представляет особых сложностей, задачу облегчает знание цветовой маркировки: синий и коричневый провода подключают к электрической сети, желто-зеленый провод — к нулевой или заземляющей шине.

Техника подключения кабеля для обогрева труб

Для всех видов греющих изделий в процессе монтажа необходимо заизолировать конец, соединить его с проводами подключения. Чтобы выполнить эти работы, понадобится небольшой комплект инструментов и материалов. Используются нож, пассатижи, бокорез и фен для строительных работ.

Подготовка кабеля к подключению.

В набор материалов входят различные по длине и диаметру изоляционные трубки и гильзы, которые используются в качестве клемм. Изоляционный материал особый, термоусадочный, с нанесенным внутри слоем клея, что способствует повышению качества защиты соединения. Для изоляции конца кабеля можно приобрести готовую к применению заглушку вместо термоусадочной трубки.

Установка концевой муфты выполняется в такой последовательности:

• срезают 2 см внешней изоляции;
• снимают оплетку;
• надевают муфту и прогревают феном;
• зажимают пассатижами.

Если работают с саморегулирующимся изделием, один провод отрезают вместе с матрицей короче на 10 мм, чтобы получилось 2 разных по длине жилы. Вместо дорогой заглушки можно использовать термоусадочную трубку. Ее надевают на подготовленные провода, прогревают феном, заливают клеем из термопистолета. Для надежности можно обмотать изолентой.

Во многом похожа процедура соединения 2 отрезков или подключения питающих проводов. Пошаговая инструкция несложная:

1. Ножом разрезают общую изоляцию, освобождают жилы. Одну из них укорачивают, чтобы получилась лесенка. Подобное делают с другим куском.
2. Зачищают концы проводов, на каждый надевают термоусадочную трубку. На один из проводников — общую длинную.
3. Зачищенные концы вставляют в гильзы, зажимают. Начинают с более короткого провода. С другой стороны заводят жилы второго кабеля, обжимают. Убеждаются в прочности соединения, потянув в разные стороны.
4. Натягивают малые термотрубки, обдувают феном, прижимают. Такую же операцию проделывают с общей термоизоляционной муфтой.

Видео: как подключить греющий кабель

В монтаже существуют нюансы. В частности, на кабеле имеется оплетка, и многие не знают, что с ней делать. Она служит для заземления, которое следует выполнить по всем правилам или отказаться от него. Есть несколько вариантов, как поступить в этом случае, и каждый требует своего подхода. После просмотра видеоматериала станет ясно, как подключить греющий кабель, на какие моменты обратить особое внимание.

Основные способы и виды прокладки

Решая, как правильно уложить кабель в трубопроводной магистрали, исходят из ее назначения, места расположения, наличия дополнительного утепления, мощности обогревателя. При укладке используют линейный и спиральный монтаж, а кабель размещают внутри или на наружных участках водопровода. Основным условием при монтаже является запрет на использование металлических материалов и полимерных липких лент для крепления кабеля, также недопустимо его пересечение с контактированием поверхностей.

Рис. 13 Линейный монтаж и подключение греющего кабеля

Линейный монтаж на подземных трубопроводах

Решая, как подключить греющий кабель для водопровода, чаще выбирают линейный монтаж, который относится к основным видам соединения нагревателя с трубопроводом, при этом провод размещают на поверхности и фиксируют липкой лентой.

Существенным недостатком метода является то, что пластиковые трубы обладают низкой теплопроводностью и простым размещением кабеля на их оболочке не всегда удается получить необходимый обогрев.

Более высокой теплоотдачи можно добиться, используя специальные трубы с углубленным внутрь каналом — расположенный в нем электрокабель отдает намного больше тепловой энергии. При монтаже используют липкую ленту из алюминиевой фольги, процесс монтажа нагревателя на подземном трубопроводе состоит из следующих операций:

1. При линейном монтаже кабель располагают с нижней стороны трубопровода, для этого по всей длине наклеивают полосу алюминиевой фольги — это необходимо для повышения теплоотдачи полимерным трубам, которые обладают низкой теплопроводностью.
2. Приматывают кабель поперечными отрезками ленты с шагом 300 мм стараясь добиться хорошего натяжения и плотного прилегания без просветов.
3. Сверху приклеивают алюминиевую ленту по всей длине кабеля, обеспечивая его плотный контакт с поверхностью трубопровода, при наличии термодатчика его провод и измерительный элемент подсоединяют отдельно поперечными стяжками.
4. Затем кабель по всей длине дополнительно крепят нейлоновыми стяжками (крепление производят при отсутствии плотно прилегающей наружной изоляции) — это предотвратит его отслаивание в случае потери алюминиевым скотчем своих клеящих свойств от высокой температуры или старения в процессе эксплуатации.
5. По завершении работы одевают на трубопровод теплоизолятор и фиксируют его клеем или стяжками. Если используется два и более проводника, их крепление производят аналогичным способом снизу на некотором расстоянии друг от друга.

Виды греющего провода с характеристиками

Греющий кабель для водопровода.
Обогревательные провода преобразуют электрическую энергию в тепловую за счет высокого внутреннего сопротивления. Это гибкие изделия, которые можно уложить на поверхности любой конфигурации. Провод имеет минимум 2 слоя надежной изоляции, защищающей от вредного внешнего воздействия. Конструкция может включать фольгированный экран или медную оплетку, предотвращающие короткое замыкание, нейтрализующие магнитное поле.

Производится 2 вида нагревательных проводов — резистивные и саморегулирующиеся. Действие первых основано на способности металлов нагреваться, когда по ним проходит электричество. В саморегулирующихся конструкциях тепло выделяет специальная матрица, а проводники остаются холодными.

Основная характеристика всех греющих кабелей — мощность электроэнергии, которую они потребляют на 1 пог. м. Для размещения обогревающего изделия внутри трубопровода хватает 10 Вт/м. Наружная установка предполагает повышение удельной мощности от 20 Вт/м и больше.

При выборе греющего провода учитывают и другие характеристики, в числе которых:

1. Максимально допустимая длина линии с учетом ответвлений. На параметры оказывают прямое влияние толщина, удельное сопротивление проводника, количество жил. Если превысить допустимую длину, может выйти из строя вся обогревательная система.
2. Предельная рабочая температура — характеризует способность изделия поддерживать ее длительное время. Производится 3 линейки, каждая из которых рассчитана на эксплуатацию в соответствующих условиях.
3. Максимально допустимая температура в отключенном состоянии.

Выпускаются обогревательные кабели круглого и плоского сечения. Последние больше подходят для наружного размещения. Продаются в комплекте с проводом для коммутации с рабочей частью. Для экономного расхода электроэнергии применяют термодатчик с автоматом управления. Саморегулирующиеся варианты используются с компактным терморегулятором, который устанавливается на подводящей проводке.

Подключение греющего кабеля к сети и управление температурой

На рынке чаще всего можно встретить модификации кабельных нагревателей в комплекте терморегуляторами, при этом длина кабеля, который подключен к нагревательным элементам через специальные герметичные муфты, не превышает 3 — 5 метров.

При обогреве трубопроводов терморегулятор устанавливают в удобном защищенном от вредных факторов окружающей среды месте как можно дальше (жилой дом), при этом возникает необходимость в герметичном соединении короткого кабеля с длинным проводом, идущим от дома. Для этого используют бытовой фен, специальные муфты и зажимы, монтажные работы проводят следующим образом:

1. Обрезают проводники соединяемых кабелей на разном расстоянии (лесенкой) и освобождает от изоляции на длину 10 мм.
2. Одевают на каждый проводник термоусадочные муфты, сверху на кабеле размещают общую муфту большого диаметра.
3. Вставляют концы проводов в гильзы и зажимают с одной стороны плоскогубцами, после ввода вторых концов гильзу обжимают и с другой стороны.
4. Натягивают на провода внутренние муфты малого диаметра и обогревают их феном, после сжатия одевает на место соединения наружную муфту и также греют ее феном.
5. В саморегулирующихся кабелях необходимо герметизировать два конечных провода, для этого их обрезают лесенкой, одевают наверх специальную термоусадочную муфту с закрытым торцевым концом и нагревают ее феном.

Для управления температурой нагрева используется термостатический регулятор, который размещают в удобном месте недалеко от электрического щитка, для повышения безопасности в его цепь устанавливают автоматические отключающие устройства УЗО, размыкающие цепь при возникновении в линии короткого замыкания.

Рис. 19 Терморегуляторы, к которым подсоединен нагревательный кабель

Терморегуляторы и датчики для греющего кабеля

Терморегуляторы позволяют в несколько раз сократить расходы на электроэнергию при использовании кабельных подогревателей, с их помощью можно настроить пределы температур включения и отключения в зависимости от сфер применения.

Выпускаемые терморегуляторы в зависимости от их назначения делят на несколько групп:

• для теплых полов,
• борьбы с обледенением на крышах,
• для обогрева водопровода и канализации,
• поддержания тепла в трубопроводах с горячей водой.

Основное отличие всех видов терморегуляторов — температурные пороги срабатывания, при использовании в скважинах температуру включения устанавливают в пределах +2 — +3 градуса, отключения — +10 С, для экономии электроэнергии пороговые значения можно понижать. В наружные системы для борьбы с обледенением крыш устанавливают термодатчики с порогами срабатывания от -15 до +5 С.

Терморегуляторы изготавливают в виде ручных или сенсорных устройств, при использовании нескольких проводных систем обогрева устанавливают многоканальные устройства, температурный порог которых меняется в широких пределах.

Выпускаемые промышленностью термические датчики с двумя проводами и трубкой на конце отличаются принципом действия, наиболее популярны резистивные и полупроводниковые виды. Принцип работы первых основан на изменении электрического сопротивления резистора в зависимости от температуры, в полупроводниковых устройствах при изменении температурного режима меняются характеристики p-n-перехода.

В обоих случаях проходящий через резистор или полупроводник электрический ток меняет свое значение от температуры, а электрический сигнал от датчика управляет работой электронной схемы, подающей питание на нагревательный кабель.

Следует отметить, что современные полупроводниковые устройства работают в широком линейном диапазоне температур от -55 до +150 С, имеют высокую точность измерений около 2% и реакцию на изменение температур в 0,125 С.

Рис. 20 Подключение греющего кабеля и последующие способы теплоизоляции трубы

Теплоизоляция греющих кабелей

При укладке снаружи обязательно используют тепловую изоляцию — она предотвращает уход тепла от кабеля в окружающую среду, повышая тем самым эффективность обогрева. При погружении в землю используют жесткие виды водостойких изоляционных скорлуп из пенопласта, пеноплекса или пенополиуретана.

При наружной прокладке трубопроводов на их изоляцию не оказывается давление землей, можно смонтировать канализационный вход в дом с подогревом, используя мягкие материалы — вспененный полиэтилен, все виды минеральных ват, стекловату. Также следует учитывать, что толщина защитной оболочки утеплителя при наружной прокладке должна быть больше подземного варианта.

Советы по монтажу и обслуживанию

Чтобы эксплуатация греющей системы не доставляла хлопот, желательно при монтаже выполнить все действия, рекомендуемые производителем. Хорошо не забыть про стикеры – на обогреваемый участок поместить/приклеить извещения об обогреве.

В будущем, особенно при необходимости ремонта, такая предусмотрительность окажется весьма кстати. Также стоит проводить регулярный осмотр трубопровода, а при обнаружении проблем с греющим кабелем или его повреждении, следует правильно выполнить ремонт.

Для чего удалить поврежденный кусок, а вместо него на этом участке присоединить новый, неповрежденный. Чинить поврежденный участок не стоит – правильным решением станет замена.

Если вы совсем не электромонтажник, то проще купить готовый комплект для внутреннего/внешнего обогрева. С такой системой останется внимательно прочесть инструкцию и в точности следовать написанному

Опытные монтажники советуют использовать металлический скотч для устранения шероховатых участков трубы, где предстоит монтировать греющий кабель.

Еще один полезный совет касается экономии: не стоит экономить, покупая дешевый китайский кабель-подделку – доставать трубы из земли и менять греющую систему в морозные дни обойдется в несколько раз дороже покупки качественной системы от проверенного производителя.

Лучше сразу купить надежный кабель и прочие компоненты с долголетней гарантией от добросовестного производителя, кроме того, желательно рассмотреть один из альтернативных вариантов обогрева труб в качестве дублирующего дополнения.

На что обратить внимание при выборе греющего кабеля

При выборе греющего кабеля для труб учитывают следующие факторы:

• Принцип действия. Недостатком резистивных кабелей является их равномерная температура нагрева по всей длине. В целях экономии электроэнергии лучше использовать на трубах под землей саморегулирующийся кабель. К тому же его конструкция при отсутствии выносного датчика удобна для расположения внутри трубопроводов, а минимальной мощности устройства в 10 Вт. на погонный метр достаточно для его линейного размещения под землей в теплоизолирующей оболочке.
• Мощность. Для наружного обогрева используют устройства с большой мощностью, наилучшими показателями обладают линейно-кабельные модификации со спиралевидной намоткой нагревательного провода внутри.
• Изоляция. При внутреннем расположении в водопроводах следует использовать устройства с изоляцией из пищевого пластика, лучше выбирать модификации с медным экраном — наличие элемента снижает помехи и защищает пользователя от поражения электрическим током при повреждении. Также оплетка из медных луженых проволок способствует более интенсивному отводу тепла от нагревательных жил или матриц.
• Производитель. На рынке представлен широкий ряд моделей нагревательных кабелей от различных производителей, среди зарубежных поставщиков известностью пользуется продукция фирм Raychem, Nelson, Lavita, Ensto, Devi, на строительном рынке реализуется широкий ряд кабельный нагревательной продукции от отечественного производителя — компании из подмосковья Специальные системы и технологии ССТ.

Рис. 21 Таблица зависимости мощности нагревателя от диаметра трубы и толщины изоляции

Использование греющего кабеля для канализации и водопровода является наиболее эффективным методом борьбы с обледенением, ведь любая тепловая изоляция не обогревает трубопровод, а лишь увеличивает время его замерзания. Появившиеся в последнее время на строительном рынке саморегулирующиеся кабели чуть дороже и более эффективны по сравнению с резистивными устройствами, они являются оптимальным вариантом при опускании в водопровод.

Плюсы и минусы кабельного обогрева

Системы кабельного обогрева стали настоящим спасением для владельцев частных домов и коттеджей. Если раньше подобное решение было доступно лишь для крупных промышленных объектов, то в последние годы рынок пополнили самые разные предложения, да и круг производителей существенно расширился.

Более того, вариантов использования греющих систем довольно много. Самые популярные среди которых – трубы водопровода, канализации, водосточные системы, крыши домов, ступеньки, небольшие площадки различного назначения и прочее.

Галерея изображений

Фото из

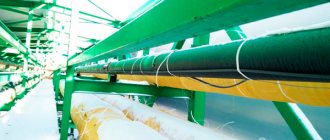

Наружный обогрев водопроводной трубы

Кабельный обогрев крыши

Обогрев водосточной системы

Обогрев площадки у гаража

Подобный тип обогрева препятствует образованию льда, который может стать причиной поломки водопроводной сети и обернуться крупными тратами.

Кроме того, греющий кабель обладает еще и такими плюсами:

• доступная стоимость;
• широкий ассортимент от различных производителей, включая наборы для монтажа во взрывоопасных зонах;
• высокая эффективность систем;
• низкое энергопотребление;
• простота эксплуатации;
• наличие готовых комплектов с инструкцией для самостоятельного подключения;
• длительный срок службы.

Что же касается недостатков, то самый большой у греющего кабеля – его энергозависимость. Ведь для работы системы обогрева ей требуется постоянное электропитание.

Также пользователи отмечают, что без навыков самостоятельный монтаж может вызвать некоторые сложности. Да и вопрос стоимости не совсем однозначный – продукция именитых производителей совсем недешевая.

Правда специалисты советуют не экономить на качественном кабеле, ведь он монтируется не на один десяток лет. К примеру, срок службы кабельных систем Raychem составляет 50 лет.

На фото изображен готовый комплект для монтажа внутрь трубопровода. Все минусы такого кабеля, кроме энергозависимости, совсем незначительные, особенно, в сравнении с пользой, которую приносит использование греющих кабельных систем
