Как выбрать и использовать саморегулирующийся кабель для обогрева труб

Здесь вы узнаете:

• Что представляет собой саморегулирующий кабель
• Как выбрать подходящий саморегулирующий провод
• Прокладка и подключение

Вода обладает одним интересным свойством – при замерзании она не сжимается, а наоборот, расширяется. Благодаря этому зимой лопаются водопроводные трубы, а в погребах в трескучие морозы взрываются банки с огурцами.

Поэтому пролегающие по уличной территории или неглубоко под землей трубы на зиму опустошают, чтобы они не полопались. Для их защиты применяются самые разные средства, в том числе и саморегулирующий греющий кабель для водопровода.

В это обзоре мы расскажем:

• Как работает саморегулирующий греющий кабель;
• Как его выбрать;
• Как смонтировать саморегулирующийся кабель;
• Как подобрать его длину.

Ознакомившись с представленным материалом, вы сможете защитить домашнюю систему водоснабжения от разрывов.

Как выбрать и использовать саморегулирующийся кабель для обогрева труб

Греющий кабель саморегулирующийся для обогрева труб — электротехническое устройство в виде кабеля, предназначенное для защиты трубных коммуникаций, систем водостоков, нефти и газопроводов от замерзания, для обеспечения таяния снега, поддержания температуры определенного уровня на внешней поверхности технологических установок, оборудования и емкостей, обогрева полов, дорожных магистралей, при необходимости, отдельных участков грунта.

Саморегулирующийся нагревательный кабель для обогрева труб

На сегодняшний день, известно три вида нагревательных кабелей:

Типы повреждений нагревательного кабеля

Рассмотрим, какие повреждения нагревательного кабеля встречаются чаще всего.

Как правило, повреждения могут быть механического характера или из-за перегрева.

Механические повреждения кабеля могут привести к его обрыву, и как следствие к короткому замыканию.

Механические повреждения, обычно, происходят вследствие следующих причин:

• Проведение различных работ после укладки кабеля, без учета схемы его расположения, т.е. сверление отверстий в напольном покрытии, установка оборудования и тд., не учитывающие расположение кабеля при монтаже;
• Слишком частый шаг змейки кабеля при укладке. Зачастую кабель не выдерживает механической нагрузки вследствие слишком маленького радиуса изгиба.
• Повреждение муфт. Часто под воздействием влажной среды происходит окисление контактов греющей жилы кабеля и, как следствие, их окисление. Это приводит к разрушению муфты, соединяющей эти контакты.

Самые частые причины перегрева кабеля:

• Локальный перегрев может возникнуть, если кабель располагается под мебелью, которая практически никогда не сдвигается с места, или под коврами.
• Кабель при прокладке пересекается с другими кабелями, трубками или материалами, которые по своей теплопроводности контрастируют со стяжкой или основой, в которой уложен кабель. Это создает температурный перепад, в дальнейшем ведущий к постоянному перегреву кабеля.

Безусловно, выше перечислены не все возможные причины повреждения или перегрева кабеля. Большинство из них можно избежать, четко соблюдая инструкции по монтажу греющего кабеля.

Как проверить греющий кабель мультиметром

Как проверить греющий кабель на целостность после его укладки? Необходимо прозвонить греющий кабель, это можно сделать с помощью мультиметра. Данный прибор измеряет сопротивление жил кабеля.

Для этого устанавливаем мультиметр в режим измерения электросопротивления. Прикладываем щупы мультиметра соответственно к жилам кабеля. На экране прибора в этот момент высвечивается цифра, это фактическое сопротивление кабеля (например, 216 Ом/м). Сравниваем ее с сопротивлением, которое указано на маркировке или в паспорте кабеля (например, 208 Ом/м ± 10%). Если показания находятся в пределах указанных на маркировке значений, то данный кабель соответствует заявленным характеристикам и не поврежден.

Если же на экране мультиметра высвечивается цифра близкая к бесконечности, значит кабель имеет разрыв. После того, как удастся проверить работоспособность греющего кабеля, можно приступать к локализации повреждений.

Как производится поиск повреждения при помощи тепловизора и выполняется ремонт

Поиск повреждений теплого пола лучше начать при помощи тепловизора. Это самый наглядный и быстрый способ диагностики повреждения греющего кабеля.

Данный прибор выдает на своем экране изображение инфракрасного излучения от теплого пола. Равномерность этого излучения свидетельствует о том, что повреждений не должно быть.

Однако, если тепловизор показывает картинку неравномерного теплового излучения, значит повреждения все-таки есть, и придется производить ремонт системы нагрева.

Для этого первоначально необходимо вскрыть напольное покрытие в месте предполагаемой неисправности кабеля (естественно, система должна быть отключена от сети в этот момент). Разбивать стяжку необходимо очень аккуратно, чтобы дополнительно не повредить кабель.

Затем необходимо в месте обрыва произвести зачистку кабеля и соединить токопроводящие жилы и экранирующую оплетку кабеля с помощью изолированных гильз. Поверх этого соединения ставится термоусадочная трубка. Усадку трубки можно произвести с помощью строительного фена.

Затем восстанавливаем напольное покрытие: при необходимости заливаем цементную стяжку, не оставляя воздушных пустот, и после ее высыхания укладываем напольное покрытие. Если это напольная плитка, то рекомендуется выждать время до полного высыхания плиточного клея и стяжки. Как правило, этот процесс занимает до 21 дня (для стяжки) и от 24 до 48 часов (для плиточного клея) зависимости от температуры в помещении. После этого включаем систему отопления в сеть.

Почему не работает нагревательный кабель, если проверка показала, что кабель в норме

После проверки греющего кабеля на целостность мультиметром, может выясниться, что кабель в порядке, однако система по-прежнему не работает.

В таком случае вероятнее всего могут быть следующие причины неисправности системы:

Неисправность в распределительном щитке. Рекомендуем проверить устройство защитного отключения (УЗО), автомат или дифавтомат, в зависимости от того на какой тип выключателя подведена система электрического отопления в вашем щитке.

Пониженное напряжение в электрической сети также может стать причиной ненадлежащей работы нагревательного кабеля. В этом случае решением проблемы может стать установка стабилизатора напряжения.

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

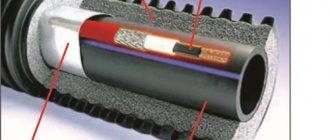

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

• Саморегулирующий греющий кабель подходящей длины;
• Острый нож для снятия изоляции;
• Термоусадочная пленка для изоляции проводников;
• Резиновый сальник;
• Тройник для установки саморегулирующего кабеля внутрь трубы;
• Фен для усадки пленки;
• Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей. Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

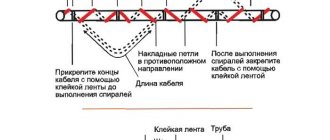

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении — сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

После того как вы уложите саморегулирующий греющий кабель на водопроводную трубу и выполните все необходимые электрические подключения, оберните полученное хозяйство слоем теплоизоляции – это воспрепятствует уходу тепла в атмосферу. Также существуют рекомендации по установке на систему обогрева системы водоснабжения защитных автоматов – они предотвратят утечку электроэнергии при разгерметизации изоляции.

Где используют системы нагрева?

Сфера применения нагревательных кабелей для труб (и не только) достаточно велика. Их монтируют в местах, где необходим регулируемый подогрев примыкающих (окружающих) поверхностей или материалов.

Некоторые виды кабеля специально предназначены для оборудования систем «теплый пол». Их укладывают под керамической плиткой, доской, ламинатом, ковролином, а иногда заливают бетонной стяжкой.

Последний вариант наименее эффективный, так как стяжка «крадет» тепло, и через финишное покрытие проходит только его часть.

Подогрев кабелей распространен в системах водопровода и канализации. Коммуникации, заглубленные в грунт или проходящие над землей, в северных регионах России подвергаются риску полного замерзания на протяжении полугода – с октября по апрель.

Если трубопровод проложен выше уровня промерзания грунта и недостаточно утеплен, то быстро потеряет свою работоспособность. Поэтому, рекомендуем побольше узнать о видах греющего кабеля для обогрева водопровода.

Если трубы уже зарыты в траншеях и демонтаж невозможен или нежелателен, применяется монтаж кабеля внутрь водопроводной (канализационной) трубы через врезанный в наиболее удобном месте тройник.

Следующее применение саморегулирующего кабеля – системы обогрева кровель и водостоков.

Под воздействием высокой температуры снег и лед постепенно превращаются в воду, которая по лоткам и трубам стекает вниз. Крыши становятся безопасными для людей и находящегося во дворе транспорта.

Конструктивные элементы

Кабельный электрический тёплый пол состоит из нескольких элементов, в каждом из которых может произойти поломка. Рассмотрим их поближе.

1. Нагревательный элемент — кабель.
2. Терморегулятор.
3. Датчик температуры.

Нагревательный кабель может быть одно- и двужильный, может быть смонтирован на синтетическом основании в виде матов, это зависит от его марки и производителя. Особое внимание следует обратить на монтаж датчика температуры — он должен быть выполнен в извлекаемой форме, обычно его размещают в заглушённой с дальнего торца гофрированной трубе, монтируемой в пол. Терморегулятор размещается на любом удобном месте, как правило, недалеко от электрической розетки.

Маркировка саморегулирующего греющего кабеля

Какой-то единой системы маркировки нет. Каждый производитель наносит те обозначения, которые сочтёт нужными, но узнать какую-то информацию из маркировки, всё-таки можно. Например:

VMS 40-2 CT. Первые три буквы указывают марку, модель и сферу применения. Последующая за ними или стоящая перед ними цифра, линейную потребляемую мощность (40 Вт/м). Вторая цифра напряжение сети (220 В). Две последние буквы материал внешней оболочки:

• CT – фторполимер
• CR – модифицированный полиолефин
• PR, PS – полиолефин
• AT – термопластичный эластомер

Монтаж резистивного греющего кабеля

Резистивный нагревательный кабель монтируют на короткие отрезки труб небольшого диаметра (до 40 мм). Одножильное изделие требует закольцовки при помощи муфты или удлинения питающего провода, чтобы создать условия для подачи напряжения с двух концов. Это усложняет подключение греющего кабеля. В двухжильном изделии напряжение подается на один конец, что упрощает установку.

Преимущество резистивного варианта – низкая цена, недостаток – невозможность установки муфты своими руками и высокие затраты на электроэнергию. Зная, как работает этот вид обогрева, возникает вопрос, как им управлять. Чтобы система работала без участия человека, требуется автоматический контроль. Это дополнительные расходы, которые тоже можно отнести к недостаткам.

Этот вид обогревателей резать нельзя, можно соединить между собой 2 куска. Нужно снять небольшие участки защитных оболочек, завернуть оплетку, убрать немного изоляции, соединить жилы обжатием или при помощи пайки.

Важно! Лучшим изоляционным материалом является термоусадочная трубка.

Ремонт кабельных систем снеготаяния на открытых площадках

Проведение диагностики и ремонта кабельных систем антиобледенения открытых уличных площадок требуется, если система обогрева не работает при уличной температуре воздуха в рабочем диапазоне от -15 до +5°С, на обогреваемом участке лежит и не тает снег, образуется наледь.

При выявлении неисправности на греющем кабеле, как на резистивном, так и на саморегулирующемся (обрыв, замыкание, повреждение изоляции, выгорание), мы приступаем к поиску проблемного места. При успешном нахождении места повреждения на открытой площадке от Заказчика требуется рабочий-строитель для снятия плитки (гранита, стяжки). Далее мы восстанавливаем целосность греющего кабеля, что позволяет работать антиобледенительной системе ещё долгие годы.

Появление снега на обогреваемой поверхности при температурах ниже -15°С к нештатной работе не относится, т.к. большинство антиобледенительных систем любых российских и импортных производителей работают в узком диапазоне температуры воздуха (-15 до +5°С).

Оценка потребителей

Сегодня наибольшей популярностью пользуется несколько брендов продукции. Они на современном рынке имеют лучшие отзывы среди потребителей. К ним относятся:

• Raychem;
• Ensto;
• Devi;
• Lavita.

Внутри трубопровода чаще всего применяются изделия компании Ensto (20 Вт/м) и Lavita (16 Вт/м). Снаружи коммуникаций устанавливается продукция Raychem (10 Вт/м). Датская компания Devi производит кабель широкого спектра применения (9 Вт/м), но его стоимость самая высокая. Наиболее приемлемая цена у проводов Ensto и Lavita. Также потребителями отмечено высокое качество этой продукции.

Финская компания Ensto по долговечности эксплуатации не уступает Devi, но эта продукция обойдется покупателю гораздо дешевле. Поэтому многие потребители выбирают изделия именно этого бренда.

Изучив устройство саморегулируемых кабелей, можно правильно применять их в быту. Их монтаж довольно несложно выполнить самостоятельно. Выбор зависит от мощности изделия и условий его применения. Это очень эффективная и долговечная система. Она прослужит много лет своим владельцам при условии правильной эксплуатации и монтажа.

Неисправности электрических тёплых полов

Претензии к работе можно разделить на две категории. Правильное определение неисправности является залогом успешного ремонта.

• Работает плохо.
• Совсем не работает.

Рассмотрим варианты плохой работы, их тоже два: или недогрев — перегрев, или неравномерный нагрев поверхности — тут греет, там не греет. При неравномерном прогреве всё понятно — нарушена технология монтажа и, если этот недостаток критичен, то нужен не ремонт тёплого пола, а его переустановка в соответствии со всеми правилами и условиями производства этого вида работ.

При недостаточном нагреве следует обратить внимание в первую очередь на параметры напряжения в сети, при низком напряжении не обойтись без стабилизатора напряжения достаточной мощности, иногда это может быть решением проблемы. Но в любом случае, как и при излишнем нагреве, нужно проверить датчик температуры и терморегулятор мультиметром, параметры должны соответствовать указанным производителем в инструкции по эксплуатации. При несоответствии характеристик данные приборы подлежат замене, их ремонт нецелесообразен или невозможен.

Когда источник дополнительного комфорта не работает вовсе, а напряжение питания, датчик температуры и терморегулятор исправны ремонт тёплых полов переходит в самую, как правило, трудоёмкую стадию.

Преимущества

Кроме главных перечисленных, есть еще несколько «фишек», которые дополняют картину

• Кабель можно отрезать любой длины, начиная с 20 см. Это никак не повлияет на его свойства. Не будет непрогретых участков, как и участков с повышенной температурой
• При монтаже можно перекрещивать. Особенно актуально при согревании водопроводных узлов. Кабель в месте скрещивания не перегревается и не выходит из строя
• Остается работоспособным при обрыве. Если по каким-то причинам оборвется токоведущая жила внутри кабеля, то до этого места он все-равно будет греть
• В случае обогрева труб саморегулирующим кабелем, есть модификации для размещения внутри трубы, что значительно повышает КПД
• Не требует теплодатчика и терморегулятора. Подключается напрямую в розетку или к выключателю
• Простота подключения, есть специальные наборы для подключения к электричеству, внутрь трубы, заделки конца кабеля.

Итоги

Таким образом, мы с вами рассмотрели, что представляет собой нагревающий кабель и в результате чего может произойти его повреждение. Однако если подобная проблема настигла вас, здесь необходимо использовать профессиональное оборудование, которое поможет оперативно выяснить место поломки и устранить его. Увы, но своими силами здесь обойтись нельзя, потребуется поддержка специализированной компании.

Зато можно минимизировать возможность возникновения подобной ситуации. Для этого достаточно учесть несколько советов, которые были приведены в данной статье.

Как проверить саморегулирующийся греющий кабель

В зимний период вся водопроводная и канализационная система нуждается в особой защите от промерзания. Современные возможности позволяют защитить трубы водопровода от замерзания, легко и просто, с помощью саморегулирующего или другого греющего кабеля который устанавливают как с наружы так и внутри труб. В последнее время кабельные системы обогрева получили большое применение для защиты от промерзания, их также применяют для обогрева наружных трубопроводов, полов и кровли зданий. Широко применяют как резистивные так и более новые саморегулирующиеся греющие кабеля.

Принцип работы греющего кабеля состоит в том чтобы превращать электроэнергию в тепло. Электрический ток проходя по замкнутой цепи греющего кабеля нагревает его по всей протяжности. Применяются специальные провода с герметичной и прочной оболочкой стойкой к большим перепадам температур.

Ощутимые плюсы применения греющего кабеля заключаются в универсальности применения, его можно использовать как снаружи так и под землей, при этом он имеет отличную систему изоляции и защиту от химических и термических воздействий. Он прост в монтаже и экономен в использованию так как можно регулировать нужную температуру обогрева.

Диагностика тёплого пола Деви

Диагностика тёплого пола требуется в случае нештатной работы системы обогрева. Симптомы неправильной работы:

• тёплый пол не нагревается;
• тёплый пол не выключается (работает постоянно), чрезмерный нагрев, и не получается уменьшить температуру поверхности пола;
• тёплый пол плохо нагревается — температура на регуляторе установлена максимальная, нагрев включен постоянно, а пол при этом еле тёплый;
• пол нагревается местами;
• на экране электронного терморегулятора начали появляться сообщения об ошибках.

Диагностика тёплого пола проводится на основании показаний приборов по замерам электрических физических величин нагревательного кабеля, термодатчика, регулятора и состояния электрической сети. По результатам замеров делается вывод о необходимости замены регулятора с датчиком или проведения поисковых работ для ремонта греющего кабеля.
