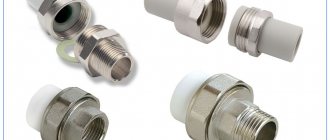

Виды и основные характеристики американок для полипропиленовых труб


Начинающие сантехники, и люди, которые просто случайно столкнулись с этим словом, часто задаются вопросом, о том, что же такое “американка”.

Если кто-то впервые слышит это слово, то на ум ему приходит немного другая американка, а точнее, женщина из Америки, либо фильм, с одноименным названием, но на самом деле это не так. Для того чтобы понять значение этого слова, нужно узнать еще одно, и звучит оно как “фитинг”. Этим словом обычно называют уголки, тройники и муфты, необходимые для соединения труб в сантахнике.

  • 2 Основные отличия
  • 3 Типы сборки
  • 4 Из чего производятся
  • 5 Установка

Что это такое?

Американки — это фитинги, созданные в США и распространившиеся по всему миру спустя непродолжительное время. Основной особенностью этой продукции является практичность и простота использования. Американки являются конструкцией, состоящей из накидной гайки и двух штуцеров, предназначенных для соединения труб из различных материалов.

В отличие от классических муфт или переходников, фитинги такого рода:

  • затягиваются при помощи гаек, что не только облегчает монтаж, но и позволяет мгновенно перекрыть трубопровод при появлении утечек;
  • позволяют легко рассоединить патрубки при замене участка трубопровода, засоре сети, врезке новых вводов (без разрушения труб вследствие вращения — последние остаются на месте);
  • обеспечивают соосность стыкуемых элементов, что предохраняет от утечек (в обычных резьбовых соединениях фитинги оказывают влияние на положение патрубков при стыковке)— это имеет огромное значение при эксплуатации газопроводов и сетей водоснабжения;
  • позволяют работать в труднодоступных местах, в отличие от сгонов, условия использования которых диктует размер;
  • имеют собственный уплотнитель — при монтаже изделия не нужно заботиться о приобретении ФУМ-ленты или вырезании прокладок из резины;
  • имеют множество вариаций исполнения, что позволяет подобрать изделие, соответствующее целям и планам прокладки сети.

Из каких материалов изготавливается «американка»

Американки изготавливают из следующих материалов:

  • Чугуна;
  • Хрома;
  • Никеля;
  • Латуни («американки» из этого материала выбирают специалисты, так как латунь держит температуру теплоносителя до 120 градусов; в латунных «американках» некоторые части могут быть сделаны из никеля или хрома);
  • Нержавеющей стали марок ISI304, AISI316, AISI321 (маркировка заключает в себе информацию о размере в дюймах, марке стали и условном давлении);
  • Комбинированные, с использованием пропиленовых деталей.

Также в сантехнике есть «американки», различающиеся по диаметру и исполнению в целом. Они используются в системах с горячим и холодным водоснабжением. Угловая «американка» в сантехнике необходима для монтажа различных элементов в труднодоступных местах.

Из вышеперечисленных материалов наибольшую прочность имеют «американки» из нержавеющей стали. Тем не менее большинство сантехников выбирают «американки» из хрома, так как этот материал обеспечивает большую практичность и качество. Также выполненные из этого металла элементы не требуют прокладок для обеспечения герметичности.

Область использования

Областью использования американок для полипропиленовых (ППР) труб являются домовые и магистральные трубопроводы, транспортирующие жидкие неагрессивные среды, пар и газ. Так, изделия такого рода можно встретить в отопительных системах (в месте присоединения радиатора), канализационных септиках, сантехнике, на газопроводных вводах. Они применяются как переходники, элементы запорной арматуры, заглушки.

Рекомендуем ознакомиться: Обзор фитингов для соединения металлопластиковых труб

Диаметры фитингов колеблются от ½ до 2 дюймов. Предельное давление составляет 30 бар. Диапазон рабочих температур воды и иных транспортируемых сред колеблется в пределах от – 20 до + 150°.

Что собой представляет «американка»?

Разберемся что такое «Американка» и почему она получила такую большую популярность.

Разъемное соединение «американка» – это своего рода гайка, которая находит свое применение, когда возникает необходимость соединить две трубы. Раньше для этого использовались сгоны, встречающиеся и сегодня, так как их стоимость существенно ниже по сравнению с соединением рассматриваемого вида.

Применение «американок» в сантехнике позволяет максимально упростить процесс соединения двух неподвижных труб. Например, вам надо соединить кран и спаянную разводку. Как в первом, так и во втором случае нельзя крутить трубы, а, возможно, и резьба расположена вплотную к стене, что исключает использование того же уголка. Именно в таких ситуациях и приходит на выручку «американка», обеспечивающая соединение за счет вращения гайки, являющейся частью ее конструкции:

  • два штуцера;
  • прокладка;
  • шестигранная гайка.

Виды американок

Американки, предназначенные для монтажа трубопроводов из ППР труб, представляют собой разборные резьбовые соединения, оснащённые уплотнителем определённого вида.

В зависимости от конструкции различают следующие изделия:

  • с наружной резьбой (со штуцерами и накидными гайками);
  • с внутренней резьбой;
  • с накидной гайкой и концом под пайку;
  • комбинированные.

В зависимости от материала изготовления американки подразделяются на:

  • латунные, покрытые хромированным или никелированным покрытием;
  • чугунные;
  • стальные (изготовленные, как правило, из нержавеющей стали);
  • комбинированные, в том числе и со вставками из полипропилена.

В зависимости от предназначения (применения соединения) американки подразделяются на:

  • соединительные муфты;
  • тройники и уголки (30, 45, 90 градусов) с равным проходным сечением;
  • водные розетки;
  • заглушки;
  • крестовины;
  • седла, позволяющие врезаться в действующую сеть;
  • переходники с большего диаметра на меньший;
  • шаровые краны.

В зависимости от типа соединительных стыков фитинги американки для полипропиленовых труб подразделяются на:

  • конусные;
  • цилиндрические.

Конусная резьба обеспечивает герметичность соединения без использования прокладок. Изделия подобного рода встречаются во внешних водяных термостатах или полотенцесушителях.

Герметичность цилиндрического соединения обеспечивается резиновыми, паронитовыми или полиуретановыми прокладками. Узлы такого рода требуют периодической подтяжки и замены уплотнителей по мере изнашивания элементов.

Совет. Соединения с конусной резьбой более устойчивы к перепадам температур и химическим реагентам.

Достоинствами фитингов с конусной резьбой являются:

  • продолжительный срок эксплуатации и надёжность соединения металл-металл без применения дополнительных уплотнительных материалов;
  • однородность стыка, обеспечивающая устойчивость к температурным перепадам и воздействиям агрессивных сред;
  • обеспечение герметичности при незначительных отклонениях соосности труб (не более 5 градусов).

Рекомендуем ознакомиться: Применение шарового крана ПВХ в трубопроводных системах различного назначения

Достоинством фитингов с цилиндрической резьбой является нетребовательность к точности изготовления составных частей.

Соединение труб фитингами

В случае изготовления обычного стыка использование фитингов не представляет особой сложности. Используется обыкновенная пайка. Но когда речь заходит о создании резьбового соединения, то следует строго соблюдать определенную последовательность выполнения операций. Вначале для герметизации стыка соединяют между собой резьбовые детали, затем применяют пайку. Кстати, при определенных условиях используют фум – специальную ленту или нить для герметизации резьбовых стыков.

Соединение труб между собой с применением американки выглядит иначе. На первом этапе выполняют пайку полипропиленовой трубы, затем выполняют затяжку накидной гайки. Соединение такого типа не требует никакого дополнительного уплотнения.

Существуют модели небольших диаметров, в которых предустановлены разъемные соединения.

В месте соединения магистральных труб к котлу или к другим устройствам чаще всего устанавливают шаровой кран, изготовленный на базе американки. И вместо установления соединительной арматуры по отдельности, монтируют только американки.

Такое же решение можно применить и при включении других типов отопительного оборудования, например, бойлеров косвенного нагрева или гидравлического аккумулятора. Эти устройства нуждаются в обслуживании, ремонте, а также замены в определённый нормативной документацией срок.

Преимущества использования

В настоящее время американки широко используются в трубопроводах различного назначения с целью стыковки стальных, чугунных, медных, полипропиленовых и пластиковых труб. Причём использование таких фитингов даёт ряд преимуществ:

  • Простота разборки. Для того чтобы разъединить трубы, необходимо открутить гайку.
  • Возможность монтажа труб без вращения — гайка накручивается на два конца одновременно, что позволяет обеспечить неподвижность конструкциям.
  • Прочность и герметичность (достигается путём использования уплотнительных прокладок или конусных резьбовых соединений).
  • Возможность многократной установки фитинга — изделие можно снять с одного трубопровода и переставить на другой.
  • Возможность обслуживания и проведения ремонтных работ без использования специального оборудования (ключей для американок).
  • Возможность соединения труб разных диаметров.

Особенности крана-американки

Шаровый кран при надлежащем качестве изготовления является самым популярным и наилучшим типом запорной арматуры. Таких кранов на рынке сантехнических изделий представлено множество: специальные краны, с резьбой внутри и снаружи как с одной, так и с обеих сторон, декоративные краны, шаровой кран «американка» и т.п.

Несмотря на то что кран-«американка» не является редкостью, широкого применения в сантехнических работах он не находит. Это происходит от незнания всех преимуществ такого типа крана, главным из которых является возможность монтажа сантехники без применения сантехнического сгона, который включает в себя длинную резьбу, муфту, контргайку и ответную резьбу. Таким образом, используя кран-«американку», мы, лишь вращая гаечный ключ, получаем стыковку двух самоцентрирующихся деталей. Все просто.

Также шаровой кран-«американку» применяют при монтаже отопительных радиаторов. Радиатор, состыкованный с двух сторон через кран-«американку», можно легко снять. Также на нем очень просто отрегулировать вручную подачу теплоносителя, а значит, и регулировать нагрев самого радиатора.

Внимания заслуживает угловой кран-«американка». В последнее время он все чаще появляется в продаже. Такое приспособление легко заменяет в некоторых случаях избыточное количество соединений.

Кран-«американка» имеет, подобно прочим кранам, две разновидности ручек – рычаг и бабочка. Бабочку устанавливают на кранах малого сечения, где не требуется большого усилия для поворота. Рычаг, напротив, монтируют на кране большого сечения, где необходимо приложить большее усилие для поворота.

Читайте материал по теме: Как выбрать смеситель для ванны: 12 советов

Размеры фитингов

В подавляющем большинстве случаев для монтажа систем из полипропиленовых труб используют фитинги, внутренний диаметр которых составляет 20–30 мм. Однако при подключении к магистральным трубопроводам могут быть использованы изделия с большим условным проходом.

Внимание! Для того чтобы правильно подобрать американку, следует внимательно изучить её маркировку, определить вид резьбы и её размер. При появлении затруднений с выбором необходимо получить консультацию у продавца или производителя. Несоблюдение указанных рекомендаций приведёт к проблемам с эксплуатацией проложенной сети.

Какой нужен ключ для «американки»

Смонтировать «американку» в сантехнике без потери качества и удобства можно разными инструментами. Но нельзя сказать, что никаких ограничений в их выборе нет. Более всего подходящим и часто используемым для монтажа «американки» является разводной ключ.

Для монтажа этого фитинга в сантехнике следует всячески избегать использования газовых ключей.

В последнее время появился универсальный инструмент, наиболее подходящий для монтажа труб в сантехнике, в том числе и для «американки». Этот ключ используется для самых разнообразных работ, что однозначно доказывает его удобство и практичность.

Самые распространенные размеры «американки» в сантехнике – ¾ дюйма и ½ дюйма. Это в общем не означает, что у вас не будет нужды в других типах этого фитинга. В таком случае необходимо приобрести ключ подходящего размера либо использовать разводной. Главное — ни при каких обстоятельствах не пользоваться газовым ключом.

Если вы умеете работать с металлом и имеете необходимый инструмент, то вы сами можете изготовить конусный ключ нужного размера. Конусность нужна для попадания в выемки.

Форма ключа будет Г-образной, ручка длиной около 150 мм. Размеры ключа для «американки» в сантехнике ½ дюйма будут 12х12 мм и 10х10 мм. Как правило, такие ключи изготавливают из обрезков профильной арматуры.

Неплохой альтернативой при работе сантехника с «американкой» на ½ дюйма будут пассатижи, которые, как правило, есть у всех. Они прекрасно заменят набор ключей.

Читайте материал по теме: Инженерная сантехника оптом: ассортимент и цены

Монтаж трубопроводов

Установка американок на трубопроводы осуществляется разводными, рожковыми и универсальными ключами, что исключает деформирование накидной гайки приложением слишком сильного усилия. Процесс монтажа прост.

Совет. Как правило, для монтажа американок достаточно наличия ключей на 12 и 34, обладающих выступами. Изредка для закручивания фитингов изнутри может потребоваться специальный внутренний ключ.

При отсутствии на трубе резьбы её нарезают с использованием плашки (создают семь витков)— без этого действия невозможно резьбовое соединение труб. Затем установка производится поэтапно:

  • С краёв нарезанной плашкой резьбы снимают фаску (трубы из полипропилена калибруют).
  • Края труб тщательно очищают посредством спирта, удаляют влагу, песчинки и жировые пятна.
  • Фитинг разделяют, а затем производят фиксацию на обоих патрубках (при помощи резьбы или пайки). Штуцер затягивают, контролируя расположение патрубков (они должны быть в одной плоскости). Для определения положения трубы используют нивелир. При несовпадении осей резьбу ослабляют и корректируют положение патрубков.
  • Проверяют герметичность, наполняя трубопровод при максимально допустимом значении давления. Убеждаются в отсутствии протечек, затягивают накидную гайку (некоторые сантехники используют при этом ФУМ-ленту, лён или паклю, пропитанные пастой-герметиком).

Рекомендуем ознакомиться: Как правильно согнуть полипропиленовую трубу в домашних условиях и избежать деформации

Диаметр трубы для водопровода и иных сетей подбирают исходя из сведений, имеющихся в проекте. Разводку труб внутри помещения производят в соответствии с планом.

Установка

Обычно трубопроводы из полипропиленовых труб монтируются с помощью диффузной сварки, при помощи которой трубы напрочь спаиваются и становятся очень герметичными.
Срок такой конструкции, при эксплуатации с холодной водой в системе, растягивает срок службы труб до 15 лет, а с горячей водой трубы следует менять уже через 6 – 7 лет.

Вот небольшая инструкция, которая поможет установить американку:

  1. Необходимо подготовить тубы, снять фаску, там, где это нужно, и обрезать трубы до необходимой длины.
  2. С пластиковыми трубами следует провести калибровку.
  3. Присоединяется фитинг, к примеру, если трубы имеют в диаметре 25 мм, то муфта должна быть такого же диаметра. Помнить о том, что американка является разъемной муфтой, и первой зафиксировать ту часть, которую необходимо приваривать, после чего собирается остаточная часть, чаще всего – это резьба.
  4. Необходимо несильно затянуть штуцер и проверить качество работы, чтобы в случае некорректной установки все исправить. Теперь уже можно открыть вентиль и проверить на протечки.
  5. Только после того, как вы убедитесь в том, что абсолютно никаких протечек нет, разрешено затягивать накидную гайку, и стоит отметить, что выполнить это следует плотно, для того, чтобы создать герметичность соединения.

Абсолютно ничего сложного в установке нет, и реально выполнить все процедуры своими силами в домашних условиях.

Смотрите видео, в котором специалист подробно демонстрирует процесс монтажа участка водопровода с помощью американки для полипропиленовых труб:

Виды резьбовых соединений

Резьба у «Американки» может быть конической или цилиндрической. Похожая вариативность присутствует и в случае со штуцерами, соединительные поверхности которых отличаются упомянутыми формами.

Что касается конического уплотнения, то оно обладает определенным набором преимуществ:

  • обеспечение герметичности соединения без каких-либо прокладок, ленты ФУМ, льняного волокна и т. д.;
  • устойчивость к разному рода воздействиям, например, перепадам температур, что достигается за счет однородности материала в плане его химического состава и физических характеристик;
  • сохранение герметичности при отклонениях осей соединяемых частей до 5 градусов.

Упомянутые преимущества в отношении конусных элементов «американок» достигаются благодаря высокой точности их изготовления, чем можно в определенной степени пренебречь, если дело касается плоских уплотнителей. Здесь достаточно использование прокладки в виде кольца, чтобы добиться требуемой герметичности даже тогда, когда поверхность соединительных элементов не отличается высокоточной обработкой.

При производстве «американок» используется сталь различных марок. Хотя большей популярностью пользуется сталь марки AISI под цифровыми обозначениями 304, 316 и 321. Также маркировка стали включает в себя указание условного давления (PSI) и размера в дюймах.
