Фитинги для канализационных труб — виды и назначение

Хотите узнать, что из себя представляют фитинги для канализационных труб, их размеры, разновидности и характеристики? Устраивайтесь по удобнее, обо все порядку в данной статье.

Основу любой канализации составляют прямые трубы разного диаметра. Однако, конфигурация зданий и сооружений не позволяет прокладывать только прямые линии. Необходимо изменять направление, диаметр каналов, соединять или разветвлять участки системы. Для этого созданы дополнительные элементы, иначе называемые фитинги для канализационных труб. Это важнейшие компоненты, без которых создание системы станет невозможным. О них необходимо поговорить подробнее.

Канализационные системы из поливинилхлорида

Относительно недавно при обустройстве канализации в собственных и многоэтажных домах задействовали чугунную продукцию и металлические фитинги. Для проведения монтажных работ необходимо было применять разную сварку, в основном это была электросварка.
Но сегодня при создании наружных и внутренних канализационных сетей берут ПВХ трубы и фитинги для канализации (как они выглядят видно на фото). Использование комплектующих изделий, изготовленных из полимерных материалов, способствует решению многих задач по созданию инженерных коммуникаций и трубопроводов (прочитайте также: «Трубы ПВХ для канализации — технические характеристики и варианты монтажа»). Также их применение значительно удешевило обустройство канализационной системы.

Современные канализационные трубы ПВХ и фитинги имеют следующие преимущества:

• небольшой вес – этот нюанс имеет большое значение при планировании прокладки канализационных систем. Легкие изделия существенно облегчают процесс доставки продукции и проведение монтажных работ;
• долговечность – в среднем канализационные комплектующие изделия, в том числе фитинги для ПВХ труб канализации, способны прослужить 30-40 лет. Правда некоторые производители утверждают, что их продукция имеет полувековой срок эксплуатации. Дело в том, что эти трубы и фитинги устойчивы к воздействию ультрафиолета, повышенной влажности, воздействию разных агрессивных сред, изменениям температуры. Внутренняя поверхность этих изделий не зарастает отложениями и не покрывается коррозией;
• простота монтажа — все элементы канализационной системы приходится собирать в единую конструкцию вручную. Не требуется применение электрической и/или газовой сварки. Между собой ПВХ канализационные трубы и фитинги соединяют по аналогии с конструктором. Выполнить монтаж можно своими руками, без проведения специальной подготовки;
• большой ассортимент – сейчас производители выпускают фитинги для канализационных труб ПВХ в различных вариациях, и это позволяет выполнить установку канализационной системы наивысшего уровня сложности;
• доступная стоимость продукции.

Редукции

Фитинг для внутренней канализации производится в сером цвете, а для наружной в оранжевом или желтом. Имеет два выхода разных диаметров. Применяется для соединения труб разных размеров. Рекомендовано использовать элемент в безнапорных системах. В редукции из ПВХ практически не появляется засоров. Поэтому длительность эксплуатации таких фитингов высокая.

Преимущества этой детали, как и других комплектующих из поливинилхлорида, состоит в:

• стойкости к перепадам температур;
• небольшом весе;
• простоте монтажа.

Изделие можно использовать для транспортировки химических стоков. Поскольку материал изготовления инертен.

Область применения фитингов для канализационных труб

В настоящее время канализационные трубы и фитинги пластиковые чаще всего задействуют при обустройстве внутренней канализации в зданиях и строениях разного назначения:

• для постоянного отвода канализационных стоков при условии, что температура жидкости не превышает 80 градусов;
• для кратковременного отвода сточных вод (на протяжении не более одной минуты), температура которых составляет не более 95 градусов.

Трубы и фитинги для канализации из поливинилхлорида также разрешается использовать для перемещения химических стоков, если их pH равен от 2 (кислая среда) до 12 (среда щелочная). Если канализационная система будет использоваться для отвода промышленных стоков, не прошедших очистку, необходимо убедиться в ее устойчивости к влиянию химических реагентов. Зная, как соединить канализационные пластиковые трубы правильно, можно самостоятельно, с помощью фитингов, выполнить все работы.

Муфты

Компоненты внутреннего трубопровода бывают самыми разнообразными. К их числу относятся и муфты. Их конструкция напоминает трубу небольшой длины. С боков компонента расположены раструбы, упрощающие монтаж. Производятся следующие виды муфт:

• гладкая (классическая);
• гофрированная;
• с ребрами жесткости.

Гладкий вариант муфты применяется чаще всего. Их конструкция простая. Поэтому стоимость этого элемента невысокая. Большинство потребителей используют именно эту разновидность муфт. Она подходит для функционирования при нормальных нагрузках. Если на участке объем негативных воздействий большой, нужно применять другой вид изделия. Гофрированная муфта характеризуется универсальностью. Большая часть её конструкции состоит из гофры. Благодаря этому компонент можно гнуть в необходимую стороны. При этом муфты не теряют своих эксплуатационных свойств. Благодаря простоте использования, их часто применяют в качестве альтернативы отводам. За счет того, что внутренний слой сделан из гладкого материала не происходит образования засоров. Для участков с повышенной нагрузкой необходимо использовать муфты с ребрами жесткости. В большинстве случаев это фитинг применяют в системах, в которых насосы приводят в движение стоки. Ключевое преимущество этой разновидности муфты состоит в устойчивости к резким перепадам давления.

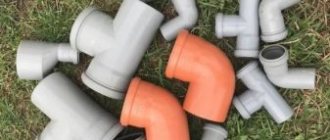

Разновидности фитингов для канализации

Фитинги для канализационных труб ПВХ в зависимости от типа канализационной системы бывают предназначены:

• для монтажа во внутренних системах;
• для применения во внешних сетях.

В зависимости от способа соединения фитинги и трубы делятся на:

• изделия, соединяющиеся «под резиновое кольцо»;
• элементы под клеевой способ соединения без применения уплотнительных колец.

Отводы

При обустройстве трубопроводов иногда нужно изменить направление оси. Для решения такой задачи применяют отводы. Деталь позволяет делать повороты трубопровода, не передавая на трубу чрезмерной нагрузки. Угол отвода может быть разным. В продаже есть модели, он бывает равным:

• пятнадцать градусов;
• тридцать градусов;
• сорок пять градусов;
• шестьдесят семь градусов;
• девяносто градусов.

Разнообразие вариантов этого фитинга упрощает создание трубопроводов любой конфигурации. Отводы применяются в напорных и безнапорных канализационных системах. Внутренняя поверхность деталей представляет собой особый слой ПВХ. Он имеет гладкую структуру. Поэтому деталь не подвержена засорам.

Монтаж отвода простой. Он производится способом «в раструб». Для установки элемента нет нужды применять дополнительные муфты или другие крепежные детали. Фиксация компонента происходит посредством уплотнительного кольца.

Фитинги «под резиновое кольцо» для внутренней канализации из ПВХ

Для обустройства внутренней канализации производители выпускают такие фитинги для пластиковых канализационных труб «под резиновое кольцо»:

1. Муфта. В продаже имеется несколько ее разновидностей — ремонтная полнопроходная и с упором.
2. Редукция. Ее используют, когда размеры канализационных труб и фитингов не совпадают и при переходе с чугунной трубы на пластиковое изделие. Естественно, нужно учитывать размеры канализационных труб из пластика при выборе комплектующих.
3. Ревизия с крышкой – нужна для выполнения очистных мероприятий.
4. Тройник. Может иметь угол 45°, 67° или 90°.
5. Двухплоскостная крестовина. Бывает с углом 45° и 90°. Ее используют при раструбах разного диаметра.
6. Одноплоскостная крестовина. Может иметь угол 45° и 90°.
7. Отвод. Производится с углом 30°, 45° и 90°.
8. Заглушка.
9. Патрубок компенсационный.

Особенности монтажа

Чтобы обеспечить максимальную плотность стыковки элементов и избежать протечек, сборку и соединение трубопроводов из пластика проводят с соблюдением таких требований:

• Пластиковые детали больших размеров нарезают при помощи специального инструмента – трубореза. Вместо него можно воспользоваться болгаркой или ножовкой.
• Срез выполняют под прямым углом к оси трубы, так как не получится сделать герметичное соединение при наличии перекоса в месте стыка.
• Концы состыковываемых трубных отрезков делают максимально ровными. Кромку спила подвергают обработке наждачкой либо напильником.
• Места соединения склеиваемых фитинговых элементов предварительно обезжиривают, затем намазывают клей и соединяют детали. Выступивший клей удаляют ветошью. Применяя фитинги с уплотнителем, поверхность стыков промазывают силиконовым герметиком.
• Детали вставляют не до упора, а с расстоянием в 1 см для создания компенсационного зазора. Для этого необходимо сделать предварительные замеры и поставить отметку на трубном отрезке для ограничения глубины вхождения.

Избегайте соединений под углом 90 градусов, лучше заменить одно колено под прямым углом на два по 45.

Цена трубных отрезков и фитинговых элементов зависит от материала, предназначения и производителя. К примеру, трубные отрезки сечением 50 мм и длиной 500 мм из полипропилена от продаются по цене от 63 рублей. Такую же деталь марки «Политрон» можно купить за 41 рубль. Труба «Хемкор» с аналогичными размерами, но из НПВХ стоит от 34 рублей.

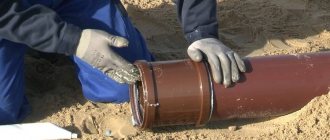

Фитинги «под резиновое кольцо» для наружной канализации

Когда создается наружная канализация — трубы и фитинги соединяют «под резиновое кольцо» с применением следующих элементов:

1. Муфта.
2. Отвод. Может иметь угол, равный 15°, 30°, 45°, 67° и 90°.
3. Двухраструбный отвод (90°). У него с двух сторон присутствуют резиновые кольца.
4. Тройник. Продается с углом 45°, 67° или 90°.
5. Трехраструбный тройник с углом 90°.
6. Редукция. Ее применяют для перехода с трубы одного диаметра на изделие с другим диаметром.
7. Заглушка.
8. Одноплоскостная крестовина. Может иметь угол 90°.
9. Ревизия с крышкой.
10. Клапан обратный. Его устанавливают на трубопровод, проложенный горизонтально с уклоном 2 сантиметра на один метр.
11. Двухколенный сифон.

Обратные клапаны

Для обеспечения стабильной работы канализации необходимо учесть все нюансы. Применение обратного клапана в наружной части системы позволяет избежать перетока жидкости из-за возникновения засора или подтопления коллектора извне.

Компонент перекрывает полезное сечение труб, делая возможным течение лишь в одном направлении. Изделия бывают разных конфигураций. Некоторые из них работают автоматически. Другие включаются в принудительном порядке посредством использования элементом управления извне.

Обратный клапан состоит из корпуса. По бокам присутствуют соединительные патрубки. Запорный компонент расположен внутри. Он представляет собой резиновый шар или сферический узел, сделанный из особого материала — вулканизированного пластика. Если происходит давление на запорный элемент, он приводит в действие мембрану, перекрывающую входное отверстие клапана, герметизируя его.

Если этот фитинг используется длительный период времени, его нужно чистить. Для этой цели на корпусе элемента предусмотрено специальное отверстие, закрытое крышкой. Устанавливать компонент нужно на доступном участке трубопровода.

Монтаж запорного клапана осуществляют в трубу ПВХ. Диаметр изделий должен быть одинаковым. Если нужно ставить фитинг на трубу другого размера, используйте переходник. Но лучше избегать этого. Установка элемент простая. Обратный клапан монтируют «в раструб». Чтобы герметизировать соединение с трубой нет необходимости использовать герметик или сантехническую ленту. Расположение компонента может быть исключительно горизонтальное.

Фитинги под клеевой способ для канализации

Для соединения элементов канализации клеевым способом используют фитинги для канализационных труб ПВХ, которые одинаковы как для внутренней, так и для наружной сети:

1. Муфта.
2. Отвод. Может иметь угол 30°, 45°, 87° и 90°.
3. Тройник. Производится с углом 45°, 67° и 90°.
4. Ревизия с крышкой.
5. Редукция (переходник).
6. Заглушка.
7. Двухплоскостная крестовина. Может быть с углом 45° и 90°.
8. Седелка под клей с раструбом с углом 90°.
9. Седелка под клей, имеющая гладкий конец. Угол 90°. Этот элемент служит для врезки в стояки канализации.

Крестовины

В тех случаях, когда нужно соединить несколько локальных трубопроводов от унитазов и моек в стояк применяют крестовины. Визуально деталь представляет собой трубу значительного диаметра. К ней перпендикулярно врезаны два патрубка. По типу присоединения изделия делятся на два типа:

1. Двухплоскостные.
2. Одноплоскостные.

В первом случая патрубки врезаются в одной плоскости. Между ними образуется угол, который составляет сто восемьдесят градусов. У второй модификации детали он будет меньше. Изделия также различаются по углам врезки патрубков. Варианты бывают с врезкой под углом:

• сорок пять градусов;
• шестьдесят семь градусов;
• девяносто градусов (в большинстве случаев значение варьируется от 87 до 88.5).

Разнообразие крестовин позволяет создать систему любой конфигурации. Существуют изделия как равноразмерные и разноразмерные. Первый вид обладает патрубками равными по диаметру основой части фитинга, второй меньшими.

Использовать крестовины для локальных трубопроводов экономически выгодно. Компонент обладает длительным временем эксплуатации и всеми прочими преимуществами фитингов из поливинилхлорида.

Советы по выполнению монтажных работ

Когда монтируют фитинги для труб ПВХ для канализации необходимо придерживаться таких рекомендаций:

• резать ПВХ изделия нужно при помощи пилы с мелкими зубьями, поскольку именно данный инструмент оставляет на месте спила самые меньшие задиры. Также для резки можно брать отрезок троса, оснащенный двумя ручками;
• затем следует обработать получившуюся кромку на спиле. Удаление шероховатостей и неровностей предотвратит образование засоров и создаст плотное соединение между элементами;
• зачистку и склеивание производят насухо;
• при образовании на участке соединения пустот их нужно обработать клеем, нанеся его кистью.

При условии правильного проведения монтажных работ трубы и фитинги для прокладки канализационной сети прослужат указанный производителем срок.

Компенсационные патрубки

Ремонт канализации или врезка в действующий трубопровод новой ветки — сложная задача. Часто, нет технической возможности сместить трубы для того, чтобы добавить в определенный участок новый переходник или заменить старую, вышедшую из строя деталь. Решение этой задачи упрощается за счет использования компенсационного патрубка. Ключевое назначение детали — компенсация зазора между трубами. Эффект достигается посредством удлинения раструбного участка.

Визуально элемент похож на стандартную канализационную трубу. Отличие заключается в удлиненном раструбе. Конструкция сильно упрощает проведение ремонтных работ. Фасонный элемент подключают к ветке трубопровода и может глубоко сдвигаться и отодвигаться назад.

Подключение компенсационного патрубка на место вышедшего из строя участка происходит посредством соединения гладкого конца муфты и раструба. Не рекомендуется соединять деталь с трубами другого диаметра. Также нельзя монтировать деталь на неровно обрезанный торец трубы или участок трубопровода, имеющий какие-либо повреждения.

Какими бывают переходники

Как уже было сказано выше, для изготовления переходников применяются различные материалы. Детали подразделяются на несколько групп:

1. Муфты переходные. С их помощью выполняется соединение труб, имеющих одинаковый диаметр. Они изготавливаются в виде бочонка. У такой муфты внутренний диаметр равен наружному размеру, используемой трубы;
2. Уголки. Их изгиб находится в диапазоне 45–90 градусов. Промышленность выпускает уголки, с резьбой на одной стороне, чтобы была возможность подключить смеситель;
3. Крестовины, а также их аналоги, тройники. Детали используются на участках, где одновременно подсоединяется несколько труб. Каждая сторона тройника может иметь конкретный диаметр. Существуют металлические тройники, оборудованные с одного конца наружной резьбой. На другом конце нарезана внутренняя резьба.
4. Обводы. Эти специальные приспособления дают возможность уменьшить количество стыковок трубопровода. Благодаря определенному изгибу, с их помощью можно обойти трубу;
5. Компенсаторы. Приспособление для сглаживания температурных перепадов. Детали принимают на себя мощные удары, происходящие в системе;

Переходники для разных материалов

С несовпадением материалов приходится сталкиваться довольно часто. Например, пластиковая труба и чугун. Справится с такой проблемой очень сложно.

Причин несовпадения материалов трубопровода, может быть несколько:

• Хочется сэкономить на определенном участке магистрали;
• Применение новых технологий;
• Невозможно купить деталь из нужного материала.

К примеру, работающая система водоснабжения была смонтирована много лет назад. Трубопровод был изготовлен из стали.

Чтобы провести модернизацию конструкции, и заменить стальные трубы полипропиленовыми, понадобятся переходники. С их помощью можно будет осуществить соединение различных материалов. Они выполняют соединение любых материалов, между собой. К примеру, резьбовой переходник, дает возможность соединить полипропилен со стальными деталями. Одна часть оборудована латунной резьбой, а друга пластиковой. Иногда вместо такой резьбы переходник оборудуется специальным концом для сварочных работ.
