Уклон канализационных труб 50, 100, 110, 160, 200 мм по СНиП

При прокладке индивидуального канализационного трубопровода необходимо соблюдать определенные требования, регламентированные строительными нормативами. Одно из важнейших условий, которое следует выдерживать при монтаже трубопровода для отвода стоков — уклон канализации на 1 метр.

Не каждый хозяин частного дома может позволить себе заказ дорогого проекта и монтаж канализационных коммуникаций в соответствующих организациях. Во многих ситуациях прокладку магистрали проводят собственными силами. При этом знание основных нормативов позволит грамотно выполнить все работы в соответствии с технологическим процессом и обеспечением эффективной и бесперебойной эксплуатации канализационной системы длительное время.


Вариант схемы монтажа наружной канализации частного дома

Каким образом подобрать угол наклона?

В процессе прокладки канализации при рассмотрении вопроса наклона труб мастера прибегают к правильным методам устройства уклона, рассмотрим что делать нельзя:

  1. Делать уклон, исходя из соображений образования острого угла наклона. С одной стороны, этот способ удобен тем, что вода будет быстрее доходить до пункта назначения. С другой – эксплуатация трубы значительно уменьшится. Частицы мусора, грязи или других нечистот при быстром стоке могут остаться в трубе, что приведет к ее засорению. К тому же, не смогут покинуть трубу фекальные фракции. Особенно негативно повлияет на работу канализации слишком большой угол или контруклон. Таким образом, данный способ не совсем верен, так как стоит принимать во внимание минимальные и максимальные значения угла. Об этом написано в нормативной документации (cмотим ниже).
  2. Устроить минимальный уклон или вовсе не принимать во внимание этот пункт при монтаже канализационных стоков. Способ абсолютно неверный, так как игнорирование устройства уклона приведет к застаиванию воды.

Выполнить уклон, исходя из требований нормативов и специализированной литературы. Самый верный способ, которого следует придерживаться.

Для чего рассчитывать уклон?

Благодаря организации уклона канализации получится избежать:

Застаивания воды. Довольно частая проблема всех, у кого имеется система канализации.

Заиливания. Если подобное случится, то очень скоро придут в негодность воздушные сифоны(обратные клапаны) и вокруг будет стоять неприятный запах. Если же подобная проблема произойдет на стенках магистрального трубопровода, то сломается вся канализационная система.

Прорывов трубопровода.

Благодаря оптимальному потоку жидкости никакого нежелательного скопления не произойдет. Также получится избавиться от коррозии поверхности конструкций.

Ранее при монтаже канализации в многоквартирных домах уклон трубы канализации на 1 метр не рассчитывали, и зачастую его не устраивали. Это приводило к постоянным авариям системы и регулярным ремонтным работам.

Обеспечение уклона требуется не только в городских условиях квартиры. В последнее время сточные системы устраивают в домах частного сектора и даже банях. Вместо обычных выгребных ям стали применяться специальные колодцы (септики) для приема сточных вод.

Возможные уклоны канализации на 1 погонный метр

Два показателя – наибольший и наименьший — определяются по тому, сколько в диаметре принятые трубы. Сам уклон считается из определения на один погонный метр. Так, например, если диаметр конструкций 110 мм, необходимо обеспечивать минимальный уклон величиной 20 мм (2 см). При увеличении размера угол наклона канализационной трубы уменьшается.

Чтобы подсчитать уклон канализации на 1 метр, необходимо вычислить отношение его высоты к длине конструкции. Таким образом, при d50 мм и длиной конструкции в 1 п.м. потребуется обеспечение опустить низ трубы на 0,03 м (3 см).

Простыми словами об уклоне канализации

В нормативной литературе также прописано наибольшее значение уклона, которое не должно превышать 15 сантиметров на 1 м.

Подсчет трубы d110 мм для устройства наружной системы

Чтобы понять последовательность маленьких расчетов, стоит решить одну задачу. Ниже будет рассмотрен расчет уклона канализационной трубы 110 мм для наружной канализации к септику, так как эта конструкция считается наиболее встречаемой при укладке системы. Если читать ГОСТ, то минимальный уклон канализационной трубы равняется 0,02 м (2 см) при расчете на один метр.

Для определения угла уклона, необходимо величину уклона из СНиПа, СП или ГОСТа перемножить с длиной трубы (в данном случае 600 мм). Таким образом, получается выражение 6*0,02=0,12 м. Таким образом, труба длиной 6 метров d110 мм: угол уклона составляет 12 см


Уклон канализации

С помощью этой формулы можно принять во внимание любую длину трубопровода, будь она хоть 10 метров, хоть 400 сантиметров.

Иногда уклон подсчитывается в градусах, но зачастую такое восприятие неудобно. Существуют также онлайн-калькуляторы для определения нужного наклона. У них имеется программа для расчетов.

Полезно — наружная система канализации

Выполнение работ

Для разбора старой канализации нужно:

  1. определить трудные места, где потребуется дополнительная работа. К примеру, место, где трубопровод проходит через стену;
  2. с использованием зубила демонтировать старые трубы. Нельзя допустить попадание чугунных частиц в главную магистраль;
  3. если менять магистральный стояк не нужно, то трубу отпилить посредством болгарки.
  4. После демонтажа работы прекращаются до полного остывания соединительных частей.

Что касается монтажа пластикового трубопровода – есть два способа. Первый основывается на монтаже с помощью клея:

  1. нарезать трубы на нужные длины;
  2. края зачистить наждачной бумагой, обезжирить;
  3. в необходимых местах нанести клей;
  4. соединить;
  5. оставить до полного высыхания – 1 час.

Второй способ:

  1. нарезать трубы, зачистить их;
  2. нагреть паяльное устройство до 260 градусов;
  3. зафиксировать соединитель и трубу на паяльнике;
  4. соединить в разогретых местах;
  5. проверить швы.

Уровень наполняемости

Иногда нормы требуют дополнительного расчета, а именно – определения коэффициента уровня наполненности. Расчет нужен в случае применения следующих материалов:

  • Пластика;
  • Асбестоцемента;
  • Чугуна.

Уровень наполненности позволяет узнать, как быстро должна двигаться вода, чтобы избежать возможного засорения системы. Вычисляется наполненность с помощью следующей формулы:

Y=H/D

  • H – уровень воды;
  • D – диаметр трубы.

В СНиПе регламентируются два основных числа наполненности труб – максимальное и минимальное. Согласно документации, Y=0,3, когда речь идет о минимальном показателе, и Y=1, когда конструкция заполнена максимально. Последнее число сообщает о том, что уклона нет.

Что касается практических расчетов, то обычно величина наполненности трубы лежит в пределах от 0,3 до 0,6. Зачастую принимают величину 0,5 или 0,6, считая это число оптимальным.

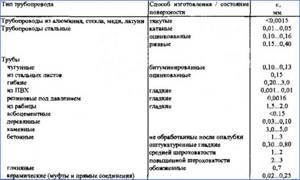

Материал трубы может повлиять на скорость ее заполняемости. Например, при задействовании чугунного или асбестоцементного материала для конструкции, заполнение этой конструкции произойдет достаточно быстро, так как стенки трубы получатся шероховатыми.

Пример расчета уровня наполненности трубы

Использование всех перечисленных выше формул говорит о применении гидравлического способа подсчета наклона труб.

Чтобы стало понятнее, как определять этот коэффициент, стоит рассмотреть наглядный пример. Допустим, в исходных данных имеется трубы диаметром 110 мм с высотой подъема воды H=60 мм. Расчет коэффициента будет выглядеть так:

60/110=0,55. Это число и будет искомым Y.

Далее следует проверить отношение подсчитанного коэффициента к оптимальному показателю расхода воды. Результат должен лежать в пределах:

К≤V√Y

  • К – коэффициент уровня наполненности. Оптимальным, как уже было сказано, считается показатель 0,5 для труб из пластмассы и 0,6 – для остальных материалов;
  • V – скорость потока;
  • √Y – корень из определенного ранее показателя.

По результатам подсчета было определено, что найденный коэффициент проверку прошел.

Как выбрать

При выборе нужно обратить внимание на их окрас. Элементы, предназначенные для канализационной системы, имеют серый цвет. Габариты говорят о том, что каждый вид выполняет определенную функцию.

При реконструкции старой канализации нужно сопоставить размеры старой трубы с новой. Тогда ошибок в монтаже не будет.

Учесть бытовую технику. Для нормального слива жидкости с посудомоечной, стиральной машин достаточно выбрать трубу с диаметром в 2,5 сантиметра. Для душевой, ванной – 3,5 сантиметра. По всему дому прокладываются трубы с диаметром не более 5 сантиметров. Для стояка потребуется элемент с диаметром 11 сантиметров.

Чтобы не тратить лишние деньги, не ошибиться, нужно измерить старые трубы. На основе данных осуществить покупку достаточного количества элементов. Соединительные конструкции покупаются в том же количестве, что имеет старая канализация.

Уклон при монтаже внутренней канализации

Для устройства канализации внутренней используются трубы из ПВХ материала диаметрами 50мм или 100 мм. В процессе подключения необходимо учесть следующие допустимые требования:

  1. При наличии ответвлений, расположенных в горизонтальной плоскости, между ними должен монтироваться косой тройник или крестовина. Эти конструкции являются представителями фитингов. Также эти конструкции необходимы для организации перепадов. При их отсутствии возникнут проблемы с безопасной подачей воды до главного стока.
  2. Запрещаются горизонтальные повороты канализационной системы. Поворотные участки не должны образовывать прямой угол.
  3. Прямые углы возможны только если присоединение конструкций ведется в вертикальной плоскости.
  4. Стандартный склон трубы рекомендуется брать меньшим или равным максимальному значению – 1-2 см на метр погонный.
  5. Выпуск канализационной системы должен выводиться за пределы здания с той стороны улицы, где ближе всего расположен общий приемник сточных вод (септик).
  6. Между канализацией и трубами горячей и холодной воды должно соблюдаться нормированное расстояние.
  7. В подвале требуется устраивать лежак, к которому необходимо подсоединить магистрали со всех стояков. Впоследствии воды будут направлены в ближайший сточный колодец.

Также величина уклона для внутренней бытовой канализации может меняться в зависимости от типа прибора. Например, для унитаза при трубе диаметром 100 мм уклон будет составлять 1:20 (на 1м/2 см). Что касается ванны, то для нее используются трубы 40 мм, а размер уклона – 1:30 (на 1м/ 3 см). Для душа это отношение составляет 1:48, для раковины на кухне – 1:12.

Стояки, куда подводятся трубы от бытовых устройств, имеют диаметр 50 или 110 мм. Уклон канализационной трубы 50 мм для внутренней канализации подсчитывается для стояков, к которым идет разводка от ванн, раковин. Уклон канализационной трубы 110 мм для внутренней канализации рассчитывается для стояков, к которым подводится разводка от унитазов.

А вот для центрального стояка уклон канализации на 1 метр СНиП не нормирует.

Порядок действий

  1. Определяется длина измеряемого участка.
  2. Замеряется уровень высот в начале и конце обозначенного отрезка.
  3. Вычисляется их разность.
  4. Полученное значение делится на длину контура.

Почему плохо излишнее или слишком маленькое снижение

Эксперты утверждают, что излишне большой наклон сливной трубы так же негативно сказывается на работе системы, как и недостаточный.

Слишком большой уклон критично увеличивает интенсивность движения стоков, при этом содержащиеся в них твердые включения просто не успевают за потоком воды и впоследствии прилипают к внутренней поверхности канализационной трубы, образовывая нарост, постепенно перекрывающий просвет. В результате такую канализацию приходиться прочищать чуть ли не ежемесячно. Срывы гидрозатворов в подобных условиях – явление также достаточно частое.

ГОСТом устанавливается стандарты, носящие скорее рекомендательный характер. Так, уклон канализационной магистрали должен обеспечивать скорость потока не менее 0,7 м/сек.

Организация уклона в частном доме

Стоит заметить, что в частном доме организация отведения сточных вод может быть осуществлена:

  • Напорным типом. Откачкой сточных вод занимаются насосы, и нет никакой необходимости в расчете уклона, так как его назначение теряет смысл. В качестве насосов иногда используют солофиты или по-английски solofit. Эти агрегаты дополнительно оборудованы специальными измельчителями частиц. Также могут использоваться насосы для откачки фекалий. У них на корпусе пишется буква Ф, обозначающая марку и назначение (ф70, ф100). Однако этот способ довольно затратный, поэтому к нему прибегают не многие.
  • Самотечным типом. Данный способ подразумевает самостоятельный стек сточных вод по наклоненным трубам.

Подробнее в статье — Канализация в частном доме — поэтапное устройство своими руками

Безрасчетная методика определения угла наклона

С помощью формул определить величину наклона трубы собственных домов или дач не получится, так как без специальных приборов не получится узнать о возможной степени заполняемости труб. Поэтому, чтобы определить уклон канализации на 1 метр для частного дома, прибегают к безрасчетной методике.

Данная методика подразумевает использование наибольших и наименьших значений уклона. Так, например, для внешней магистрали d110мм применяется уклон не менее 2 см на один п.м. В результате это влияет на организацию разводки трубопровода внутри помещений, и оптимальный уклон будет равняться 0,02 на метр погонный.

Ливневая канализация, и ее уклон

Ливневая канализация необходима для организации удаления вод с крыш домов после осадков в виде дождя или мокрого снега. Основными конструкциями системы являются дождеприемники. Уклон данных конструкций обычно составляет 0,02м (2 см).

Интересно, но иногда сюда можно отнести организацию стока вод от кондиционера.

Особенности монтажа

Для того, чтобы правильно установить ливневки, необходимо учитывать:

  • Тип грунта на участке;
  • Среднее количество осадков в месяц или год;
  • Общую площадь слива;
  • Расположение подземных коммуникационных систем.

Если невозможно организовать монтаж канализационной системы строго по нормам, документация позволяет произвести уменьшение уклона дождевой канализации по 2 миллиметра на каждый метр системы. То же самое происходит при обеспечении дренажного стока воды.

Чего стоит придерживаться при определении уклона?

Если учесть все правила СНиПа по организации наклона канализационных труб, общий список будет выглядеть следующим образом:

  1. Максимальное значение возможного уклона составляет 15 см.
  2. В процессе установки наружной системы канализации требуется учитывать фактор глубины промерзания грунтов.
  3. При определении наклона конструкций рекомендуется обратиться за помощью специалистов и дополнительно осуществить проверку расчетов с помощью нормативной литературы. (возможно самостоятельно)
  4. При устанавливании канализации в помещении ванной комнаты можно прибегнуть к минимальному уклону, так как нет риска засорить трубу крупными частицами.
  5. Определить уклон можно с помощью пузырькового уровня. Его нужно укладывать на место, где находится труба, и в зависимости от положения пузырька рассчитывать величину наклона.

Также перед проведением работ требуется составить план последовательности действий, чтобы избежать возможных ошибок. На план также наносится профиль канализации, и этот пункт прописан ГОСТ 21.604-82.

Если учесть все требования документов, то организовать канализационную систему и обеспечить нормальный уклон получится своими руками.

Подготовка к работе

Для монтажа понадобятся:

  1. трубы из пластика, с сечением в 5, 10 сантиметров;
  2. соединительные элементы;
  3. манжеты, чтобы уплотнить места стыков;
  4. клей для пластика;
  5. цементный раствор;
  6. рулетка;
  7. пила;
  8. уровень;
  9. маркер.

При реконструкции старой канализационной системы нужно заранее изучить особенности, план пролегания. Составить схему монтажа. Это действие не нужно выполнять, если предполагается монтаж новой канализации.

  1. На бумаге должен быть отображен чертеж, с фиксированными местами разводки, санузлом. Нужно отметить стояк, определить расстояние.
  2. Проверить, чтобы составленная схема совпадала с существующей.
  3. Провести расчеты. Вычислить количество необходимого материала.

На какие документы обращать внимание?

Прежде всего, главным документом является СНиП. Таких документов будет несколько. Основные решения и требования по устройству канализационной системы можно подчерпнуть из:

  1. СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».
  2. СНиП 2.04.03-85 «Канализация».
  3. СНиП 3.05.04-85 «Наружные сети и сооружения водоснабжения и канализации».

Дополнительно можно изучить справочную учебную литературу, методические пособия и рекомендации по прокладке канализационных труб и организации их уклона.
