Трубная цилиндрическая дюймовая резьба: ГОСТ 6357 от ´81 года

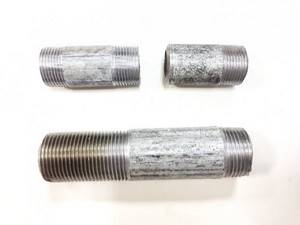

Дюймовая резьба представляет собой углубления, вырезанные в форме винта на цилиндрической или конической детали, и имеющие одинаковую форму и шаг.
Производители нарезают наружную и внутреннюю дюймовую резьбу разных размеров в соответствии с ГОСТ.

При работе используют специальные таблицы. Изделия с крупным и мелким шагом обозначают на чертеже как UNC и UNF.

Почему водо- газопроводные изделия измеряются в дюймах

Система измерения труб в дюймах называется имперской, а в миллиметрах или сантиметрах – метрической. Имперская система измерения была разработана британцами. История основания данной системы уходит в 1495 год, когда английский король Генрих VII ввёл индивидуальный стандарт.

Метрическая система более удобна, но в водопроводных и газопроводных линиях исчисление размеров материалов выполняется именно в дюймах. Это общепринятый стандарт ГОСТ 3262-75, который применяется в водопроводных и газопроводных линиях. Углубляясь дальше, следует отметить, что 1 дюйм равняется 25,4 мм. Однако если взять дюймовую водопроводную трубку, и измерить её диаметр, то получится значение, равняющееся 33,5 мм. Что же это означает?

Такое несоответствие связано с разногласиями между американским дюймом и британским, который был утверждён королём Генрихом. В Британии значение одного дюйма равнялось размеру большого пальца. Именно поэтому сегодня известны такие разногласия с диаметрами обычных трубопроводов и водогазопроводных.

Один дюйм во времена Генриха VII измерялся подушечкой большого пальца, и считается приблизительным.

Дюйм с четвертью обозначение

Как отличить метрическую резьбу от дюймовой

Отличить трубу дюймовую от метрической не составляет большого труда. Для отличия нужно обратить внимание на насечки резьбы. Определить градус насечки на глаз практически невозможно, тем более что разница между метрической и дюймовой резьбой составляет всего 5 градусов.

Метрическая резьба имеет насечку 60 градусов, а дюймовая — 55 градусов.

Отличить трубопроводы можно по закруглённым нитям резьбы, которые видны невооружённым глазом. Ошибиться невозможно, а для уточнения используется специальный прибор – резьбомер. В крайнем случае, для уточнения резьбы, можно воспользоваться и обыкновенной линейкой. Ниже на фото представлена специальная соединительная муфта, при помощи которой обеспечивается соединение водопроводного изделия с обычным.

Как определить шаг?

Для измерения шага дюймовой резьбы используют специализированные приспособления и таблицы. Они позволяют точно определить расстояние между витками или канавками.

В случае, когда специального инструмента и таблиц нет в наличии, можно приблизительно определить шаг дюймовой резьбы болта. Наилучшим способом для этого является подбор гайки с заведомо известными параметрами. Если резьбовой элемент накручивается легко, значит размеры болта соответствуют крепежу с внутренней резьбой. При затрудненном накручивании подбирают другую гайку. Так удается определить шаг без специальных приспособлений и таблицы.

Возможно проведение расчетов с помощью простой линейки. С работой справится человек, имеющий минимальные технические знания и навыки. Потребуется измерительный инструмент со шкалой в дюймах.

Для замера совмещают первый виток с нулевой отметкой линейки. Далее считают количество выступов в пределах 1 дюйма. Для определения шага без таблицы полученное расстояние делят на количество выступов. Таким образом, с помощью несложных математических расчётов удается определить шаг наружной дюймовой резьбы.

Для определения шага между витками на внутренних поверхностях без таблицы и инструмента на выступы наносят краситель. После этого укладывают внутри отверстия небольшой отрезок бумаги и прижимают к гребням. По образовавшемуся оттиску проводят расчеты шага с помощью линейки.

Следует учитывать, что таким образом можно получить приблизительное значение. Для более точных измерений шага используют специальный инструмент и таблицы.

ВАЖНО: В некоторых случаях возможна нарезка по американскому стандарту. Профиль выступа на чертеже имеет форму равнобедренного треугольника. Его стороны расположены по отношению друг к другу под углом 60 градусов.

Какой диаметр имеет труба ¾: особенности определения

В России, как и в большинстве стран бывшего СССР применяется дюймовая система для обозначения в водопроводном и газопроводном снабжении. Из этого следует, что наружный диаметр трубы ¾ согласно ГОСТу 3262-75 равняется 26,8 мм. Внутренний размер стальной трубы ¾ составляет 20 мм. Однако эта величина для водопроводных и газопроводных изделий представляет собой величину условного прохода Dу. Её ещё называют пропускной способностью трубопровода. Если значение наружного диаметра трубопровода соответствует 26,8 мм, то диаметр наружной резьбы приблизительно равняется 26,4 мм. Однако не всегда он может равняться такому значению. Все зависит от толщины стенок используемого изделия. В зависимости от толщины стенок трубопровода, значение наружного параметра может достигать 28 мм.

В Америке и некоторых странах Европы размеры ¾ не соответствуют тем значениям, которые были указаны выше (т.е. применяемые в бывших странах союза). Это значит, что при необходимости стыкования таковых материалов, понадобится воспользоваться специальными переходниками. Применяются трубы ¾ для прокладки водо- и газопроводов, а также систем отопления.

Немаловажным параметром для водогазопроводных трубопроводов является значение количества ниток или шаг резьбы. Для изделий ¾ количество нитей равняется 14 на дюйм. Это означает, что на каждую единицу измерения приходится 14 нитей. Немаловажно знать, что дюймовые трубы измеряются по внутреннему диаметру (величина условного прохода), в то время как метрические меряются по наружным граням нитей. Ниже представлена таблица, где указаны параметры трубопроводов в двух единицах измерения для разных типов изделий.

Дюйм с четвертью обозначение

По длине трубопроводы ¾ могут быть разными, так как для этого имеются соответствующие стандарты. Однако специалисты уделяют внимание необрезанному материалу при наличии больших заказов. Это позволяет существенно сэкономить на переходниках и соединителях.

При выборе трубопроводов важно учитывать, для каких целей планируется их применение. Если необходимо нарезать резьбу, то для этого можно воспользоваться двумя видами инструментов: клупп или плашка. Клупп является более удобным в применении, так как бывает не только ручным, но и электрическим.

Маркировка и классы точности

Существует 3 класса точности резьбы: первая (самая грубая), вторая и третья (наиболее точная). Выбор того или иного класса зависит от 2-х факторов: размеры диаметра резьбы, взятого из таблицы, давления жидкости в трубопроводе. Чем выше класс резьбы, тем большее давление жидкости она сможет выдержать.

Размеры проверяют на соответствие определенному классу точности с помощью специальных калибров. Этот способ позволяет наиболее достоверно определить соответствие резьбой требуемых размеров, но он более трудоемкий. Такой метод эффективен в условиях многосерийного производства деталей, требующих наличие высокой точности. Когда серийность не столь велика и к точности не предъявляется повышенных требований, размеры резьб контролируются следующим образом:

  • Размеры наружного диаметра измеряют с помощью штангенциркуля, микрометра и других механических измерительных приборов. Затем показания сверяют со справочной таблицей.
  • Размеры шага определяют прикладыванием специальных гребенок, например дюймовый резьбомер. Затем полученное количество витков на дюйм соотносят со значением таблицы размеров дюймовой резьбы. Самый простой способ измерить шаг резьбы – взять линейку, отметить на ней 25,4 миллиметра и посчитать сколько витков входит в данный отрезок. Сразу отметим, что это способ наиболее грубый и не подходит для измерения резьбы с третьим и вторым классом точности.

резьбомер

Обозначение дюймовой резьбы в технической документации разберем на примере:

G 2” LH-2-40

Буква «G» означает, что резьба трубная цилиндрическая. Коническая трубная согласно Российским стандартам обознается буквой «К».

Цифра «2» указывает на размер наружного диаметра. Единицей измерения являются дюймы. Размеры резьбы и их варианты полностью регламентированы ГОСТами и занесены в специальные таблицы.

Буквы «LH» показывают, что резьба имеет левое направление завинчивания. Отсутствие данного обозначения указывает на правое направление.

Цифра «2» характеризует класс точности. Таблица пределов отклонений указана в ГОСТе.Цифра «40» — это размер, характеризующий длину завинчивания.

сантехнические изделия с дюймовой резьбой

Материалы изготовления труб ¾

В зависимости от материала, использованного для изготовления трубопровода ¾, конечное изделие может иметь разные параметры. Изменению не подлежит только внутренний диаметр материалов, который равняется для ¾ дюймовых изделий 20 мм. При этом изменяется исключительно наружный размер изделия.

Если нужна резьба ¾ на трубе, то для этого применяется 3 плашки. При помощи первой плашки выполняется черновой проход, посредством которого формируются нити. Вторая предназначается для зачистки, а третьей плашкой выполняется финишное прохождение. При соединении медных трубопроводов ¾ используется технология пайки. Это обусловлено тем, что внутренний диаметр таких изделий составляет 19,05 мм, то есть меньше, чем необходимо. Толщина стенок таковых изделий составляет 1,07 мм, поэтому резьбовое соединение не может быть выполнено.

Все соединители, краны и вентили для систем водо- и газоснабжения имеют соответствующую маркировку, под которые диаметры трубопроводов они применяются. Эта маркировка указывается на наружной части заводских деталей.

Нарезку резьбы рекомендуется производить непосредственно на специальном оборудовании. Водопровод и газопровод – это системы, которые требуют точности, поэтому при выборе материала нужно учитывать не только размеры, но ещё и качество изделий. Ведь от этого параметра зависит, как долго прослужит конструкция.

Читать также: Полевой и биполярный транзистор отличие

Дюйм

(русское обозначение:
дюйм
; международное:
inch
,
in
или

— двойной штрих; от нидерл. duim — большой палец) — неметрическая единица измерения расстояния и длины в некоторых системах мер [1] [2] [3] . В настоящее время под дюймом обычно подразумевают используемый в США английский дюйм (англ. inch ), в точности равный 2,54 см.

Международная организация законодательной метрологии (МОЗМ) в своих рекомендациях относит дюйм к тем единицам измерения, «которые должны быть изъяты из обращения как можно скорее там, где они используются в настоящее время, и которые не должны вводиться, если они не используются

» [4] .

В Российской Федерации дюйм допускается к применению в качестве внесистемной единицы без ограничения срока с областью применения «промышленность» [2] .

Методы нарезки

Для нарезки дюймовой резьбы можно использовать ручной и механизированный способ.

Ручную нарезку выполняют специальным инструментом — плашками и метчиками. Плашку используют для нарезки наружной резьбы, а метчик — для внутренней. Нарезания выполняют в следующей последовательности:

  • Деталь, на которой нарезается резьба, плотно фиксируется в тисках.
  • Фиксируется инструмент для нарезания: плашка — в плашкодержателе, метчик — в воротке.
  • Инструмент подготавливают к нарезанию. Метчик вставляют во внутреннюю часть трубы, а плашку — надевают на ее конец.
  • Выполняют нарезку за счет вращения инструмента плашкодержателем или воротком.

Процедуру нарезания обычно повторяют несколько раз для получения лучшего результата.

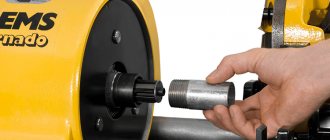

Нарезание дюймовой резьбы механизированным способом выполняют на токарном станке. При этом соблюдается следующая последовательность операций:

  • Деталь зажимают в патроне станка. На ступоре станка фиксируют резец для нарезки.
  • Снимают фаску на конце обрабатываемой детали.
  • Настраивают скорость перемещения суппорта. При задании настроек ориентируются на данные таблиц дюймовой резьбы токарного станка.
  • Подводят резец к поверхности детали и запускают станок, включая резьбовую подачу.

Механизированная нарезка дюймовой резьбы отличается повышенной производительностью и качеством результата. Однако применять этот способ можно не для каждой трубы. Изделие должно обладать достаточной жесткостью и толщиной стенки, чтобы выдержать обработку на токарном станке. Кроме того, нарезка резьбы — это технологическая операция, которую должен выполнять квалифицированный токарь, имеющий соответствующие навыки.

История [ править | править код ]

Обычно считается, что дюйм изначально был определён как ширина большого пальца [5] . Согласно другим легендам, дюйм был определён как 1 ⁄36 часть ярда, который, в свою очередь, был установлен как расстояние между кончиком носа и большим пальцем вытянутой вперёд руки у короля Англии Генриха I (есть версия и о том, что длиной в ярд был его меч). Ещё одно предание связывает определение дюйма («законный дюйм») с длиной трёх сухих ячменных зёрен, вынутых из средней части колоса и приставленных одно к другому своими концами, что было определено актом короля Эдуарда I [6] . В английском быту и теперь употребляется мера «ячменное зерно» (англ. barleycorn ), равное одной трети дюйма. Здесь важно отметить, что обычно дюймы обозначают целыми числами и обыкновенными дробями (со знаменателями 2, 4, 8, 16), а не десятичными дробями.

Исторически — ширина большого пальца руки взрослого мужчины [5] . Обычно дюйм равен 1 ⁄12 или 1 ⁄10 («десятичный дюйм») фута соответствующей страны (в русской и английской системах мер 1 дюйм = 10 линий («большая линия»)). Слово «дюйм» введено в русский язык Петром I в самом начале XVIII века.

В России были наиболее известны английские дюймы (в том числе и под названием из языка-оригинала: инш

(устар.),
инч
(устар., а также совр. жаргон) и французский дюйм; первый чаще применялся в науке и технике, второй — в типографике. По старой русской системе мер: 1 дюйм (равный английскому) = 10 линий = 100 точек = 4/7 вершка = 1 ⁄12 фута (равных английским) = 1 ⁄28 аршина = 1 ⁄84 сажени = 1 ⁄42 000 версты, однако в быту использовались преимущественно не футы и дюймы, а соразмерные им аршины (= 7 ⁄3 фута) и вершки (= 7 ⁄4 дюйма). Параллельно с определением русского дюйма через английский в начале XX века существовало (также узаконенное) соотношение дюйма с метрическими единицами длины: 1 дюйм = 25,39954 мм [7] .

После перехода СССР на метрическую систему дюймы применялись ограниченно: в магистралях водоснабжения и газа дюймовое исчисление (с использованием целократных дюйму долей) осталось для диаметров и шага трубной резьбы [8] [9] ; неофициально выражались некоторые калибры артиллерии (наиболее известны «трёхдюймовки» — орудия калибра 76,2 мм), стрелкового оружия («трёхлинейки» — 7,62 мм), длина гвоздей, толщина досок и величина некоторых других предметов, хотя фактические значения размеров различных технических изделий довольно часто в дюймах (либо других единицах старой системы) выражались более круглыми числами, чем в метрической системе.

Использование [ править | править код ]

Дюйм — это обычно используемая стандартная единица измерения длины в Соединенных Штатах [10] , Канаде [11] [12] , и Великобритании [13] . Он также используется в Японии для электронных компонентов, особенно экранов. В большей части континентальной Европы дюйм также неофициально используется в качестве меры для экранов дисплея. В Соединенном Королевстве руководство по использованию государственного сектора гласит, что с 1 октября 1995 года без ограничения по времени дюйм (вместе со футом) должен использоваться в качестве основной единицы для дорожных знаков и связанных с ними измерений расстояния (с возможным исключение высоты и ширины зазора) [14] и может продолжаться быть использовано как вторичная или дополнительная индикация после метрического измерения для других целей [13] .

Дюймы разных стран [ править | править код ]

Венский дюйм

= 2,6340278 см.

Английский дюйм

или
имперский дюйм
(англ. inch от лат. uncia — 1 ⁄12 часть) с 1958 года приравнивается точно к 2,54 см. Ранее пересчитывался в метрическую систему по-другому:

  • 1819 — 1000000/393694 см ≈ 2,5400438 см;
  • 1895 — 2,5399978 см;
  • 1922 — 2,5399956 см;
  • 1932 — 2,5399950 см;
  • 1947 — 2,5399931 см.

Германия

  • Бавария
    : 2,43216 см или 2,918592 см («десятичный дюйм»);
  • Баден
    : 3 см (1810);
  • Пруссия
    : 2,61545 см (1755), 3,76625 см («десятичный дюйм», 1816);
  • Рейнский союз
    : 2,61541 см;
  • Саксония
    : 2,36 см.

Испания

1 pulgada = 2,32166 см.

Использовался французский дюйм, но с 1985 года значение изменено: 2,707005 см.

Читать также: Как правильно установить автомагнитолу

1 pulgada = 2,3278 см.

Наряду с рейнскими дюймами (см. выше, в разделе о Германии), применялись:

  • курляндский дюйм
    ≈ 3,36 см;
  • рижский дюйм
    ≈ 2,24 см;
  • ревельский дюйм
    ≈ 2,6715 см.

Речь Посполитая, Польша, Великое Княжество Литовское

  • старопольский
    или
    коронный дюйм
    (до 1819 года) ≈ 2,48 см;
  • новопольский дюйм
    (1819—1849) = ровно 2,4 см;
  • вроцлавский
    (
    бреславский
    ,
    силезский
    )
    дюйм
    = 2,742 см;
  • старый литовский дюйм
    ≈ 2,7076 см.

Рио-де-Ла-Плата

1 pulgada ≈ 2,547 см.

Как и в Великобритании, с 1958 года американский дюйм приравнивается к 2,54 см — для отличия от остальных эта единица называется международный дюйм

. Ранее (с 1866 года) был равен 2,54000508 см (точнее, 10000/3937 см); иногда это старое значение используется и ныне под названием
геодезический дюйм
.

Калибр стрелкового оружия в США принято измерять в сотых долях дюйма, (в Великобритании — традиционно в тысячных долях). Например, знаменитый 45-й калибр — это 0,45 дюйма (или 11,43 мм); 30-й — это 0,30 дюйма (или 7,62 мм); 50-й — это 0,50 дюйма (или 12,7 мм), и т. д.

Французский дюйм

(фр. pouce — большой палец), известный также под названиями
парижский дюйм
и
королевский дюйм
, был равен 75 000 ⁄27 706 см, то есть приблизительно 2,706995 см. В старой парижской системе мер 1 дюйм = 12 линий = 144 точки = 1 ⁄12 фута = 72 ⁄3161 локтя = 1/72 туаза.

На делениях французского дюйма основаны единицы типометрической системы Дидо, принятой в русском типографском деле.

В технике [ править | править код ]

В последние годы под влиянием американской техники и технической терминологии дюймы употребляются в русском языке существенно чаще. В частности, в них выражается размер различных компьютерных деталей, узлов и принадлежностей: дискет, дисков, экрана телевизоров, дисплеев (монитор) и т. п. В точках на дюйм (dpi) и линиях на дюйм (lpi) измеряется разрешающая способность различных устройств графического ввода-вывода. Диагональ экрана бытовых приёмников телевизионного вещания, во времена СССР измерявшаяся только в сантиметрах, теперь часто указывается в дюймах.

Диаметр колёсных дисков автомобилей и мотоциклов, ободьев горных велосипедов и круизеров также традиционно измеряется в дюймах, в то время как размерность шин и параметры крепежа, а также ободья шоссейных, кроссовых и гибридных велосипедов — в метрической системе, хотя размер шин японских и американских внедорожников обычно указывается в дюймах, например 31*10.5R15 — высота шины 31″, ширина 10,5″, диск 15″. Также в дюймах измеряется диаметр громкоговорителей.

В современной типографике кроме французского применяется и английский дюйм, особенно в компьютерах. Размеры шрифтов измеряются в пунктах, 72-х долях дюйма.

Видиконовский дюйм [ править | править код ]

Равен ⅔ обычного дюйма или примерно 16,93 мм [ источник не указан 1663 дня

] . Чаще всего его применяют для измерения диагонали матрицы цифровых фотоаппаратов. Исторически возник как обозначение размера активной части мишени видикона, у которого диаметр колбы составляет 1 дюйм.

К примеру, 1/2,7″ — единица, делённая на 2,7 и умноженная на 16,93 мм, то есть 6,27 мм.

Диаметр труб [ править | править код ]

Традиционное обозначение диаметров водо- и газопроводных труб в дюймах не выражает непосредственно ни наружный, ни внутренний диаметры труб [15] . Такое обозначение более близко к обозначению условного прохода трубопроводных элементов, который может выражаться как в англо-американской дюймовой, так и в метрической европейской системе [16] . Тем не менее, не существует какой-либо формулы для перевода «трубных дюймов» в миллиметры или в «обычные» дюймы с целью узнать действительный наружный или внутренний диаметр трубы. Условный проход в метрической системе тоже слабо связан с геометрическим диаметром труб [15] . Для однозначного сопоставления условного дюймового диаметра стандартному наружному диаметру трубы и диаметрам трубной резьбы необходимо пользоваться справочной литературой и нормативной документацией.

ГОСТ 3262 [17] устанавливает технические условия на стальные трубы, применяемые для водопроводов и газопроводов, но он не нормирует и не обозначает

диаметр труб в дюймах. При нарезке трубной резьбы необходимо руководствоваться ГОСТ 6357 [8] , который устанавливает основные размеры трубной цилиндрической резьбы в миллиметрах, но
использует обозначение
размера резьбы
в дюймах
. Таким образом, для установления соответствия между дюймовым размером трубы и её действительным геометрическим диаметром необходимо сопоставление данных, приведенных в этих двух стандартах.

К примеру, наружный диаметр ½» трубы в соответствии с ГОСТами равен 21,3 мм, а 5″ трубы — 140,0 мм. При попытке вычислить пересчётный коэффициент обнаруживается, что «трубные дюймы» — больше стандартного значения 25,4 мм и «разные» для разных диаметров трубы.

Приведенная таблица построена на основе упомянутых выше ГОСТов, но не претендует на полноту и не может служить заменой официальной нормативной документации.

Обозначение размера резьбы [8]Условный проход трубы [17]Наружный диаметр наружной резьбы (трубы) [8] , ммНаружный диаметр трубы [17] , мм
69,72810,2
¼813,15713,5
1016,66217,0
½1520,95521,3
¾2026,44126,8
12533,24933,5
3241,91042,3
4047,80348,0
25059,61460,0
6575,18475,5
38087,88488,5
90100,330101,3
4100113,030114,0
5125138,430140,0
6150163,830165,0

В картографии [ править | править код ]

Карты России XVIII — начала XX века имели масштаб в вёрстах в дюйме (или в английском дюйме).

Читать также: Приборы для определения твердости

Масштаб дюймовых карт:

  • 10 вёрст в дюйме (десятиверстовка/десятивёрстка) — 1:420 000, или в 1 см 4,2 км.
  • 5 вёрст в дюйме (пятиверстовка/пятивёрстка) — 1:210 000, или в 1 см 2,1 км.
  • 3 версты в дюйме (трёхверстовка/трёхвёрстка) — 1:126 000, или в 1 см 1,26 км.
  • 2 версты в дюйме (двухверстовка/двухвёрстка) — 1:84 000, или в 1 см 0,84 км.
  • 1 верста в дюйме (верстовка/вёрстка) — 1:42 000, или в 1 см 0,42 км.

Дюймовая резьба – это резьба, все параметры которой выражены в дюймах, шаг резьбы в долях дюйма (дюйм = 2,54 см). Для трубной дюймовой резьбы размер в дюймах характеризует условно просвет в трубе, а наружный диаметр самой трубы немного больше.

Дюймовая резьба применяется в резьбовых соединениях и винтовых передачах. Дюймовая резьба бывает следующих видов:

  1. Дюймовая цилиндрическая – UTS (Unified Thread Standard). Такая резьба широко распространена в США и Канаде. Угол при вершине у такой резьбы составляет 60 градусов. В зависимости от шага подразделяется на: UNC (Unified Coarse); UNF (Unified Fine); UNEF (Unified Extra Fine); 8UN; UNS (Unified Special). Наибольшее распространение получила резьба UNC. Такая резьба соответствует стандарту ANSI 1.
  1. Дюймовая резьба британского стандарта – BSW . Резьба с мелким шагом называется BSF (British Standard Fine). Угол при вершине у такой резьбы 55 градусов.
  2. Дюймовая коническая NPT или цилиндрическая NPS. Соответствует стандарту ANSI/ASME 20.1. Такая резьба применяется для трубных соединений. Имеет угол при вершине 60 градусов. В России такой резьбе соответствует ГОСТ 6111-52.

Наиболее часто в России в последнее время можно встретить крепёж с дюймовой резьбой UNC (унифицированная крупная резьба). Такой крепёж часто встречается на ввозимой в нашу страну технике (газонокосилки, триммеры, генераторы, культиваторы, автомобили американской сборки и т.д.) из США, Китая и некоторых других стран. При работе с дюймовым крепежом необходимо помнить, что размеры ключей для дюймового крепежа отличаются от ключей для метрического крепежа.

Что такое резьба и ее виды

Резьба — это особой формы и размеров канавка, по спирали нанесенная на внутреннюю или наружную поверхность трубы или металлического стержня. Может наноситься на цилиндрические или конические поверхности. Характеризуется и отличается друг от друга формой канавки, высотой/глубиной рельефа и расстоянием между витками — шагом. Для того чтобы соединить две детали, они должны иметь одинаковую или совместимую резьбу, причем одна деталь должна быть с наружной, другая с внутренней резьбой того же типа и размера.
Вообще, резьбы делят на крепежные и ходовые. Ходовые применяются в элементах машин и обеспечивают движение. Нас больше интересуют те, которые применяются в быту и с которыми сталкиваемся в процессе ремонта и стройки. Это как раз крепежная резьба. О ней, собственно, и будем говорить.

Правая и левая резьба, цилиндрическая и коническая

Виды резьбы по направлению витков и поверхности

Еще стоит знать, что по направлению нанесения витков, резьбы бывают правые и левые, а по поверхности, на которые они наносятся — цилиндрические и конические.

Виды резьб

Трубная резьба имеет свой профиль, который дает герметичность. Служит она для несварного соединения металлических труб в трубопроводах, установки разного рода арматуры, подключения устройств. В последнее время резьбовое соединение применяют и на некоторых видах пластиковых труб, но там подход другой — она отливается, хотя суть та же.

Какой бывает трубная резьба

Три вида трубной резьбы и их отличия

Есть три основных вида резьбы:

  • Метрическая. Отличить можно по острым вершинам витков и канавок. Форма — треугольник с углами 60°. Называется так, потому что ее параметры указываются в миллиметрах, а это единицы измерения метрической системы. Нормируется ГОСТом 9150-81.
  • Дюймовая. В ее основе тоже треугольник, но с вершиной 55­°. Она присутствует на деталях импортного производства. Как видите, отличие метрической и конической резьбы в углах.
  • Трубная. От метрической отличается чуть меньшим углом — 55°, а с дюймовой имеет одинаковый угол. Основное отличие в том, что грани скругленные. И это принципиально важно. Может быть нанесена на цилиндр (трубу), и тогда в название добавляется слово «цилиндрическая». Нормируется ГОСТом 6357-81. При нарезке на конусе называется трубной конической резьбой.

Профили соединительных резьбовых соединений

Какая бывает резьба. Это соединительные — для соединения деталей

Еще могут пригодиться виды резьб, которые могут быть на импортной арматуре и комплектующих. Это резьба Витворта, которая обозначается BSW, если она имеет крупный шаг и BSF — с мелким шагом. Именно этот стандарт взяли за основу при разработке трубных резьб в СССР. Так что резьбы Витворта и трубные резьбы, изготовленные по стандарту, совместимы.

Какая бывает резьба: виды, характеристики, применение

Виды резьбы и области их применения

Есть и другие профили, но они относятся к ходовым и очень специфичны. В обычных условиях не нужны. Для общего развития скажем, что есть еще прямоугольная и трапециевидная формы.

Где какая используется

Теперь о том, где какой тип резьбы применяется. Метрическая наносится на анкеры, болты, шпильки, гайки и другие крепежные элементы. Нанесенная на цилиндрическую поверхность не обеспечивает герметичность, поэтому для трубопроводов является не лучшим выбором. Однако, ее используют, а для герметичности «садят» на подмотку — паклю или фум ленту. Кроме сантехники применяется при сборке каркасов из круглых труб на резьбовом соединении.

Какая бывает резьба: профили и стандарты

Картина меняется при нанесении метрической резьбы на коническую поверхность. Такое соединение имеет высокую степень герметичности. Именно метрическая коническая резьба наносится на крышки, применяется в промышленных трубопроводах, для транспортировки газа и жидкостей, которые выделяют летучие вещества. В быту применение конической резьбы ограничено, так как требуется особое оборудование для ее нанесения.

Нетрудно догадаться, в трубопроводах применяется трубная резьба. Благодаря плавным линиям профиля, даже без дополнительного уплотнения, соединение герметично. Именно этот тип наносится на сгонах, уголках, тройниках, других устройствах, которые применяются при сборке водопровода, отопления и канализации.

Основные размеры дюймового крепежа UNC приведены в таблице дюймовых резьб

ТипоразмерНаружный диаметр, дюймовНаружный диаметр, ммДиаметр сверления, мм mmЧисло витков на дюймШаг, мм
N 1 – 64 UNC0,0731,8541,50640,397
N 2 – 56 UNC0,0862,1841,80560,453
N 3 – 48 UNC0,0992,5152,10480,529
N 4 – 40 UNC0,1122,8452,35400,635
N 5 – 40 UNC0,1253,1752,65400,635
N 6 – 32 UNC0,1383,5052,85320,794
N 8 – 32 UNC0,1644,1663,50320,794
N 10 – 24 UNC0,1904,8264,00241,058
N 12 – 24 UNC0,2165,4864,65241,058
1/4″ – 20 UNC0,2506,3505,35201,270
5/16″ – 18 UNC0,3137,9386,80181,411
3/8″ – 16 UNC0,3759,5258,25161,587
7/16″ – 14 UNC0,43811,1129,65141,814
1/2″ – 13 UNC0,50012,70011,15131,954
9/16″ – 12 UNC0,56314,28812,60122,117
5/8″ – 11 UNC0,62515,87514,05112,309
3/4″ – 10 UNC0,75019,05017,00102,540
7/8″ – 9 UNC0,87522,22520,0092,822
1″ – 8 UNC1,00025,40022,2583,175
1 1/8″ – 7 UNC1,12528,57525,6573,628
1 1/4″ – 7 UNC1,25031,75028,8573,628
1 3/8″ – 6 UNC1,37534,92531,5564,233
1 1/2″ – 6 UNC1,50038,10034,7064,233
1 3/4″ – 5 UNC1,75044,45040,4055,080
2″ – 4 1/2 UNC2,00050,80046,304,55,644
2 1/4″ – 4 1/2 UNC2,25057,15052,654,55,644
2 1/2″ – 4 UNC2,50063,50058,5046,350
2 3/4″ – 4 UNC2,75069,85064,7546,350
3″ – 4 UNC3,00076,20071,1046,350
3 1/4″ – 4 UNC3,25082,55077,4546,350
3 1/2″ – 4 UNC3,50088,90083,8046,350
3 3/4″ – 4 UNC3,75095,25090,1546,350
4″ – 4 UNC4,000101,60096,5046,350

Моменты затяжки

Моменты затяжки крепежных изделий с дюймовой резьбой стандарта UNC для болтов и гаек SAE класса прочности 5 и выше приведены в следующей таблице.

Размер резьбы, дюймыМомент затяжки стандартных болтов и гаек
Н*м*Фунт силы-фут**
1/412± 39±2
5/1625 ± 618± 4,5
3/847± 935 ± 7
7/1670± 1550± 11
1/2105± 2075±15
9/16160 ± 30120± 20
5/8215± 40160 ± 30
3/4370 ± 50275 ± 37
7/8620± 80460 ± 60
1900 ± 100660 ± 75
11/81300 ± 150950 ± 100
1 1/41800 ±2001325 ±150
1 3/82400 ± 3001800 ± 225
1 1/23100 ± 3502300 ± 250

*1 Ньютон-метр (Н*м) равен примерно 0,1 кГм. ** Фунт силы-фут – британский и американский эквивалент Н*м.

Таблица перевода единиц

Перевод энергетических единицПеревод единиц давления

1 Дж = 0,24 кал1 Па = 1 Н/м*м
1 кДж = 0,28 Вт*ч1 Па = 0,102 кгс/м*м
1 Вт = 1 Дж/с1 атм =0,101 мПа =1,013 бар
1 кал = 4,2 Дж1 бар = 100 кПа = 0,987 атм
1 ккал/ч = 1,163 Вт1 PSI = 0,06895 бар = 0,06805 атм

Источники

  • https://stroychik.ru/strojmaterialy-i-tehnologii/rezba-trubnaya
  • https://prompriem.ru/stati/trubnaya-rezba.html
  • https://prompriem.ru/stati/dyujmovaya-rezba.html
  • https://www.rocta.ru/info/dyujmovaya-rezba-tablica-razmerov-shag-oboznacheniya-gost-i-markirovki/
  • https://met-all.org/metalloprokat/metizy/dyujmovaya-rezba-razmery-tablitsa-gost.html
  • https://ooo-asteko.ru/sootvetstvie-rezby-v-dyuymah-i-millimetrah/
  • https://trubyisantehnika.ru/%D1%82%D0%B0%D0%B1%D0%BB%D0%B8%D1%86%D0%B0-%D1%81%D0%B0%D0%BD%D1%82%D0%B5%D1%85%D0%BD%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D1%85-%D1%80%D0%B0%D0%B7%D0%BC%D0%B5%D1%80%D0%BE%D0%B2-%D0%B2-%D0%B4%D1%8E.html
  • https://DomStrouSam.ru/trubnaya-rezba-razmery-tablicza-osnovnye-vidy/
  • https://domxoloda.ru/table-sizes/
Рейтинг
( 2 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
