Подключение унитаза к канализационной системе представляет собой процесс, при котором выполняется не просто установка устройства, но ещё и подведение к нему воды, а также канализационного трубопровода. Если с подведением воды для заполнения бачка унитаза не возникает проблем, то при обустройстве канализационного стока ситуация обстоит гораздо сложнее. Чтобы начинающий мастер смог справиться с подключением унитаза самостоятельно, необходимо ознакомиться с пошаговой инструкцией по правильному его монтажу.
Как соединить унитаз с канализацией
Выходное отверстие унитаза является стандартизированным, и поэтому при покупке соединительного патрубка не возникает никаких проблем. Подключение унитаза вызывает трудности тогда, когда нужно патрубок соединить с канализационной трубой. Обычно канализационная труба имеет диаметр, который больше, чем выходное отверстие с унитаза. Перед тем, как устанавливать унитаз, необходимо продумать, какой диаметр входного канализационного отверстия должен быть, и что кроме сортира, понадобится включить в водосток. Помимо патрубка, подключение также предусматривает применение переходников, манжет и фитингов.
Разновидность раструбов унитаза
Конструкция унитаза различных производителей практически одинаковая, различие заключается только в выходном отверстии. Отвод из унитаза или типы раструбов бывают трёх видов:
- Вертикальные;
- Горизонтальные;
- Косые.
В зависимости от вышеперечисленных вариантов раструбов, подключение к канализационному входу может осуществляться путём расположения патрубка в горизонтальном, вертикальном или косом виде. На фото ниже показано три существующие разновидности раструбов.
Вертикальный и косой раструбы унитазов являются самыми популярными. Это обусловлено отсутствием вероятности засорения канализации. Горизонтальный вид спуска используется очень редко, когда вход канализационной трубы расположен не в полу, а в стене на уровне выходного отверстия от устройства.
Подключение унитаза с горизонтальным выпуском требует выполнения качественного соединения патрубка с канализационным отверстием, иначе давление при спуске воды из бачка может привести к неприятным последствиям.
Материалы и инструменты
Еще при покупке инсталляции надо проверить комплектность. Кроме самой рамы, бачка, впускного клапана и колена смыва должны быть:
- колено слива;
- клавиша;
- крепления и элементы крепежа;
- заглушки на трубы смыва и слива (чтобы во время работы не попал мусор);
- прокладка для монтажа навесного унитаза (шумоизоляция).
В случае когда монтаж сантехники своими руками выполняют впервые хорошо бы узнать, есть ли у продавца запасные части для инсталляции (если что-то пойдет не так). Все ведущие производители выпускают запчасти и ремкомплекты для инсталляций — патрубки, колена, впускные и смывные клапана, мембраны, уплотнители и переходы. Кроме того, должны быть в ассортименте различные виды креплений и крепежа, которые можно приобрести отдельно.
Надо еще закупить комплект труб для подключения навесного унитаза к инсталляции, силиконовый герметик для стыков канализационных труб и фум-ленту для установки запорного крана на водопроводную трубу.
Для установки подвесного унитаза с инсталляцией нужны будут инструменты:
- уровень, рулетка, линейка, строительный уголок, карандаш или маркер;
- перфоратор и сверла по бетону;
- молоток;
- комплект гаечных ключей (а также разводной или газовый ключ);
- отвертки;
- плоскогубцы.
Если сразу монтируют каркас из профиля для последующей обшивки гипсокартоном, то необходим еще инструмент для этих работ:
- ножницы по металлу;
- дрель;
- нож или ножовка;
- шуруповерт.
Разновидности труб для соединения
Зачастую канализационные системы не имеют соединителей для осуществления прямого подключения, поэтому предварительно понадобится купить соединители. В качестве таковых соединителей являются следующие элементы:
- гофрированные манжеты;
- эксцентрики;
- уголки из пластика;
- отводящие трубки;
- фановые трубопроводы.
Что представляет собой каждый из этих элементов, следует разобраться более детально.
Гофрированные манжеты или трубы применяются тогда, когда наблюдается несоблюдение соосности при соединении патрубков. Преимуществом гофры является возможность изгибания трубопровода в любом направлении и под любыми углами.
Эксцентрические трубки представляют собой два отвода, оси которых сдвинуты друг от друга на некоторое расстояние. Чтобы подобрать подходящий вариант эксцентрического манжета, необходимо измерить разнице смещения между выходным отверстием из унитаза и входом в канализацию.
Уголки и отводы из пластика используются преимущественно там, где расположить гофру не предоставляется возможность. Такие варианты соединителей имеют один большой недостаток – это жёсткость, посредством которой наблюдается возникновение подтёков, формирующиеся посредством возникновения перекосов. Наряду с недостатком, следует отметить одно преимущество. В сравнении с фановыми трубами, пластиковые материалы можно обрезать, подгоняя при этом необходимую длину.

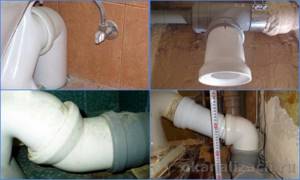

Фановые трубы для унитаза применяются в сантехнике только тогда, когда имеется существенный риск срыва гидрозатвора. Гидрозатвором называется специальная конструкция унитаза, которая не позволяет проникать неприятному запаху из канализации в дом. Если канализационный стояк будет иметь недостаточную пропускную способность, то это может отражаться негативно в виде затягивания в него воды из сифона. Если нарушается функционирование гидрозатвора, то владельцы ощутят возникновение неприятного запаха, издаваемого при открытии крышки сортира.
Чтобы не нарушалось функционирование гидрозатвора, выполняется соединение стояка с унитазом при помощи фановой трубы с клапаном. Этот клапан открывается при спуске воды из бачка, подсасывая тем самым воздух из помещения или улицы, что позволяет исключить возникновения неисправности гидрозатвора.
При монтаже канализационных соединений рекомендуется пользоваться водостойким герметиком, который позволит исключить нарушение целостности соединений при ослаблении резиновых уплотнителей.
Соединение чугунной канализации пластиковыми трубами
В большинстве многоквартирных домов старой постройки установлены не только унитазы старого образца, но еще и стояки из чугуна. Диаметр отверстия чугунного стояка составляет 123 мм, а аналогичной пластиковой трубы 110 мм. При необходимости установки нового унитаза понадобится соединять его пластиковой трубой с чугунным стояком, если не планируется его замена. Для таких случаев имеются специальные резиновые манжеты, которые обеспечивают надёжное соединение.
Чугунная сливная труба для унитаза хотя и представляет собой изделие с большим эксплуатационным сроком, но при этом она имеет существенный недостаток – это возникновение застоев и засорений. В многоквартирных домах старой постройки для повышения качества функционирования канализационной системы предусмотрена замена чугунных труб на пластиковые. Однако такие замены проводятся только в случаях, когда канализационные чугунные трубопроводы находятся в аварийном состоянии.

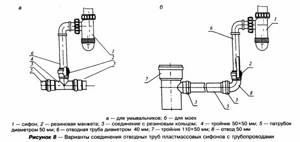

Устройство санитарного узла
Узел подключения
Санитарный узел состоит из:
- чаши унитаза,
- площадки для установки сливного бачка,
- сифона унитаза,
- отверстия сифона,
- выпуска унитаза (керамического ответвления от его корпуса),
- отводной трубы унитаза.
В этот перечень входят соединительное «колено», канализационный стояк и элементы соединения.
Способ установки узла основан на характере отвода стоков в канализационную трубу. Учитывая особенности оборудования с учетом стандартов устройства канализационных систем западных и китайских производителей, чаще выбор падает на горизонтальный и вертикальный выпуск. Отечественные производители все чаще стали прибегать к таким же схемам устройства санузла наряду с имеющимся до сих пор косым выпуском присоединения к вертикальному общему стояку, что приводит к необходимости при ремонте такого унитаза искать редко встречающуюся устаревшую модель санузла и его элементов.
Как подсоединяется унитаз к канализации своими руками
В частном доме схема подключения унитаза упрощается тем, что даже если в качестве канализационного трубопровода используется чугунная труба, то её можно заменить на пластиковую. Рациональность проведения такой замены возникает только в том случае, если чугунная труба эксплуатируется достаточно длительный промежуток времени.
В квартире подключение унитаза к чугунной канализации осуществляется из-за безвыходности ситуации. Замена чугунной канализации вместе с основным стояком будет не только стоить дорого, но ещё и требует проведения капитального ремонта в квартирах. Именно поэтому многие прибегают к тому, что заменяется чугунная труба до основного стояка на пластиковую. Рассмотрим, что представляют собой возможные способы подключения унитаза к канализации.
Демонтаж чугунного трубопровода и замена на пластиковую вставку
Первоначально работы по замене унитаза начинаются с того, что демонтируется старое изделие. Крепятся изделия к полу при помощи двух шлицов, фиксируемых гайками. После удаления старого изделия следует прибегнуть к демонтажу чугунного трубопровода.
При удалении чугунной трубы необходимо воспользоваться молотком и зубилом, либо болгаркой.
При помощи перфоратора или ударной дрелью осуществляется удаление слоя бетона, в котором зачастую и располагается чугунная труба.
После того, как чугунная труба будет освобождена, её нужно извлечь, и приступать к очищению налёта, ржавчины и окислов на вводной трубе в основной стояк. Для очищения рекомендуется воспользоваться дрелью со специальной щёткой. Внутренние стенки трубопровода обрабатываются специальными веществами, которые разъедают ржавчину. После того, как внутренняя полость чугунного трубопровода будет зачищена, необходимо прибегнуть к установке пластиковой трубы с манжетой.
Все работы следует выполнять в специальных резиновых перчатках и респираторе. Чем качественнее будут обработаны внутренние стенки чугунной трубы, тем надёжней будет новое соединение.
Чтобы упростить процесс установки пластикового тройника внутрь раструба чугунной трубы, внутренние стенки обмазываются вазелином. Перед установкой следует надеть на пластиковую трубу манжету для подключения унитаза к канализации. В процессе установки пластиковый тройник следует вращать в разные стороны, что позволит упростить процесс установки. После того, как пластиковый тройник или трубопровод будет установлен, можно переходить к следующему этапу – установка унитаза и его соединение.
Если же планируется замена чугунного трубопровода на пластиковый, что часто осуществляется в частных домах, то для этого первоначально демонтируется чугунная труба, а вместо неё устанавливается пластиковая.
Ниша для инсталляции
Для блочной конструкции в стене выбивается ниша, а под трубы штраба (допускается писать и штроба). Если этого не сделать, теряется смысл приобретения такого вида инсталляции — придется монтировать фальшстену или защитный короб. В такой ситуации проще купить рамную систему или поставить унитаз моноблок, с тем же эффектом по дизайну и пространственному решению, но значительно дешевле.
Справка для новичков в строительном деле: штраба — это неглубокий паз в стене под различные коммуникации: кабель, проводку, трубы и т.д.
Чуть ниже мы приведем подробную инструкцию по устройству ниши и прокладке штрабы, а сейчас поговорим о том, что в несущих стенах выполнять подобные работы ЗАПРЕЩАЕТСЯ.
Нишу можно выбивать только после получения разрешения у управляющей компании и разработки проекта по дополнительному усилению стены. Стоимость проекта съедает не только всю экономию от покупки блочной конструкции, но и существенно лезет в карман хозяев.
Если нишу все же можно узаконить, то со штрабой под трубы все намного хуже. Постановлением правительства РФ № 508 (пункты 10.3 и 10.11) в бетонных стенах запрещается в категорической форме делать пазы, а в кирпичных — прокладывать горизонтальную штрабу. Это же требование относится и к газобетону. Объяснение простое: стены теряют несущую способность.
По большому счету, стена с нишей и штрабой может простоять и до сноса здания. Здесь неприятный другой момент: при обнаружении несанкционированного воздействия на несущие стены, хозяевам грозит штраф, который можно пережить, и требование узаконить переделку. А вот здесь в последнее время наблюдается плохая тенденция — инженерно-конструкторские бюро устанавливают цену за изменение проекта задним числом в районе 500,0-800,0 тыс. руб. Отказ узаконить выполненные переделки может обернуться принудительным, через суд, выселением. Такое разрешение конфликта в России уже зафиксировано. И не один раз.
Для тех, кто все же будет устанавливать инсталляцию в нише, приводим последовательность выполнения работ:
- на стене проводится осевая линия для бачка, а затем отмечается место расположения панели с кнопками;
- беря точку панели за ориентир, рисуется прямоугольник высотой 100 см и шириной 60 см;
- сверху прямоугольника отмечается место под несущую балку свода ниши (в проекте она всегда будет);
- болгаркой со специальным кругом по начерченным линиям делается прорезь на глубину 15-20 см;
- карандашом отмечается место прохождения подводки воды;
- болгаркой или штраборезом нарезаются линии под канал для укладки металлопластиковой (полипропиленовой) трубы, соединяющей бачок инсталляции с водопроводной системой. Размер штрабы зависит от внешнего диаметра используемой трубы;
- перфоратором с лопаткой в стене выбивается ниша — глубина 15-20 см и штраба;
- на цементный раствор устанавливается балка из металлического швеллера.
Выполнив все перечисленные работы можно приступать к монтажу инсталляции.

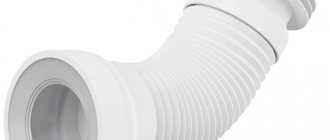

Гофрированная труба для подключения
Существуют разные способы подключения унитаза, и какой вариант выбрать, все зависит не только от ситуации, но и от типа унитазов. Гофрированная труба применяется тогда, когда воспользоваться иными видами материалов невозможно.

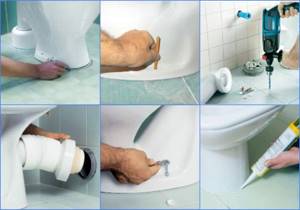

Пошаговая инструкция по подключению унитаза к канализации с помощью гофрированной трубы выглядит следующим образом:
- Первоначально монтируется изделие. Для этого в полу высверливаются 2 отверстия, предварительно разметив их расположение.
- После высверливания отверстий устанавливаются дюбеля, в которые ввинчиваются два шлица. В эти шлицы отверстиями устанавливается унитаз, после чего фиксируется пластиковыми гайками.
- После этого осуществляется соединение унитаза с канализацией. Используется гофра, один конец которой первоначально надевается на канализационное отверстие, а второй на выход из устройства.
- Места стыковки рекомендуется обрабатывать водостойким герметиком.
- После установки гофрированного патрубка проводится испытание надёжности соединения.
- Если после спуска воды отсутствуют протечки и потеки, то процесс можно считать завершённым. Останется только установить бачок, и подвести водопровод.
Чтобы избежать проникновения грязи и пыли под унитаз, рекомендуется промазывать его основание силиконовой смазкой.
Подвесные модели
В последнее время все большей популярностью пользуются подвесные разновидности с инсталляцией, способы подключения которых предполагают подвешивание чаши на фальш-стене и размещение за ней сливного бачка. Для этого за стенкой монтируют прочный металлический вертикальный каркас, выводят из него шпильки с резьбой и креплением гайками для удержания чаши, и помещают внутрь обвязки пластиковый сливной бачок, для включения смыва поверх стены выводят кнопку.
Преимущества подвесной конструкции — экономия места в маленьком туалете, эстетичный внешний вид, удобство уборки (пол легче мыть под висящей чашей).
Особенности подключения изделия с косым выпуском к канализации
Подключение устройств с косым выпуском характерно для домов, которые были построены ещё в 1950 годах. Зачастую установка таковых изделий происходит в паре с чугунной арматурой. Для стыкования косых выпусков устройств с чугунной арматурой используется цементный раствор, при помощи которого замазываются щели.
Перед заведением устройства в раструб из чугуна на его поверхность наносится смесь сурика с олифой, а поверх наматывается смоляная прядь. После этого повторно промазывается выходное отверстие, и вставляется внутрь раструба. Такой вариант подключения называют грязным. Перед итоговой установкой устройства внутрь раструба следует предварительно просверлить отверстия, а закреплять его следует после установки в шлицы.
Однако это не единственный вариант соединения унитаза с косым выпуском. Чистый вариант предусматривает использование резиновой манжеты. Эта манжета надевается на выпускную трубу унитаза, после чего осуществляется соединение.
Особенности монтажа унитаза с горизонтальным выпуском
Соединение унитаза с канализацией из пластиковых труб осуществляется для устройств с горизонтальным выпуском. Такой способ подключения удобен простотой монтажа. Для начала выводится канализация из стены, после чего устройство устанавливается вплотную к входящему канализационному отверстию.
Такое требование, как установка на небольшом расстоянии унитаза с прямым выпуском от раструба, должно учитываться ещё на этапе планирования канализационной системы. В многоквартирных домах такой вариант выпуска является неактуальным, так как нужно встраивать 110-миллиметровую трубу в стену.
Из центральной канализации должна выходить горизонтальная труба, в которую устанавливается унитаз через манжету или при помощи гофры. Места соединений рекомендуется герметизировать, чтобы исключить проникновения неприятного запаха канализации.
Обшивка инсталляции
После окончания монтажа инсталляции совершается переход от сантехнических работ к общестроительным. Все элементы системы, а также инженерные коммуникации прячутся за фальшстеной, защитным экраном или в коробе. Приоритетный вариант — перегородка из ГКЛ от пола до потолка. Для ее установки по стенам и стяжке крепится направляющий металлический профиль.
К нему саморезами по металлу прикручиваются ребра жесткости из профиля CD (потолочного). Таким образом формируется обрешетка для крепления листового материала. В гипсокартоне высверливаются отверстия под патрубки и шпильки унитаза, а так же вырезается окно под панель с кнопками, после чего инсталляция обшивается ГКЛ.
В помощь самоучкам рекомендуем посмотреть работу «Как обшить инсталляцию в туалете», где подробно описано, как ставить обрешетку и правильно закрепить на ней ГКЛ.
Особенности монтажа изделия с вертикальным выпуском
Унитазы, которые имеют вертикальную форму выпуска, устанавливаются преимущественно в домах старой постройки. Изделие включает в себя сифон и патрубок, поэтому выводящее отверстие располагается в нижней части устройства. Устройства подобного типа можно располагать в непосредственной близости к стене, так как не требуется оставлять свободное место для соединения с канализацией.
Унитаз монтируется на входное канализационное отверстие. Устройства с вертикальным выпуском комплектуются всеми необходимыми элементами, которые позволяют обеспечивать герметичность стыковки. Герметичность соединения обеспечивается благодаря уплотнительному кольцу. На завершающем этапе после установки унитаза на канализационное отверстие, остаётся только зафиксировать его при помощи 2 гаек.
Недостатком такого варианта изделия является то, что установить его на чугунную канализацию невозможно. Кроме того, понадобится монтировать трубопровод непосредственно в полу, что вызывает некоторые проблемы.
Распространенные трудности
Основные проблемы возникают из-за ограниченных размеров большинства санузлов. Особенно это касается строго жилого фонда, когда к маленьким «размерам» добавляется плохая геометрия помещения — отсутствие прямых углов и параллелей у ограждающих поверхностей. В этом случае перед установкой проверяется даже наклон стены. А выравнивание стен еще больше уменьшает возможности для «маневра» при монтаже инсталляции под унитаз.
Избежать ошибок и переделок поможет правильный выбор вида и модели инсталляции, а также точность разметки, расположения рамы и соблюдение схемы монтажа.
А главное условие — аккуратность обращения с механизмами и санфаянсом. Даже «перетяжка» креплений впускного и выпускного клапанов или навесной чаши может привести к нарушению герметичности соединений или порче самого устройства.
Что важно знать. Надо покупать инсталляцию и сантехнику авторитетных торговых марок. Лучше это делать у дилеров или торгующих предприятий, которые имеют соответствующие договора с сервисными центрами и дают гарантию на приобретенный товар. Кроме того, при необходимости у таких продавцов можно купить дополнительные аксессуары или ремкомплект для выбранной модели инсталляции.
Как подключается унитаз к водопроводу
Водопровод и канализация не имеют никакой взаимосвязи. Для подключения в туалете унитаза к водопроводу, понадобится подвести пластиковый трубопровод к месту установки устройства. Возле унитаза рекомендуется установить вентиль на трубопроводе, чтобы при необходимости всегда можно было экстренно перекрыть подачу воды.
Соединение водопровода и бачка осуществляется при помощи резинового шланга в стальной оплётке. Подключение водоснабжения к бачку нужно осуществлять непосредственно после того, как будет подключено и установлено устройство.
Подключение к канализации подвесного унитаза осуществляется аналогичным образом, как и устройств с горизонтальным выпуском. В этом случае фиксация устройства осуществляется непосредственно не на полу, а к стене. Существенным недостатком таковых изделий является неспособность выдерживать большой вес человека, поэтому если в семье имеются тучные люди, то от такого варианта следует отказаться.
Теперь вам известно, какие способы подключения существуют, поэтому можно самостоятельно без помощи специалистов установить унитаз в доме или квартире удобным и приемлемым способом. Если же установка устройства вызывает сложности, то всегда можно воспользоваться услугами сантехников.
Нюансы установки
В каждом деле есть свои секреты. Есть свои нюансы и при установке инсталляции.
Блочной инсталляции
С появлением блочной конструкции с навесным унитазом серьезной проблемой стало его крепление к стене. При этом предлагаемый производителями сантехники метод монтажа шпилек, на которые навешивается чаша, вряд ли понравится хозяевам, так как крадет часть пространства и с трудом вписывается в дизайн туалета.
Кратко о способе. Собирается опалубка. В нее устанавливаются шпильки с шайбой и гайкой с тыльной стороны. Все это заливается бетоном, который потом облицовывается кафелем.
Специалисты сантехники взяли на вооружение другие методы. О секретах ниже.
1. Капитальная стена просверливается насквозь перфоратором с длинным сверлом. Здесь еще одна маленькая хитрость: сверло очень часто, буквально каждые 20-30 сек., охлаждается маслом. С обратной стороны под шайбу и гайку (головку болта) рассверливается потай.
Ставится длинная шпилька, если изнутри квартиры или болт, если с наружной стороны стены. Потай заделывается шпатлевкой и облицовывается. Такой способ идеально подходит для частных домов. В многоэтажке вряд ли соседи разрешат рушить отделку своих стен. Поэтому на вооружение необходимо брать следующий способ.
Схема крепления бачка со шпильками через стену.

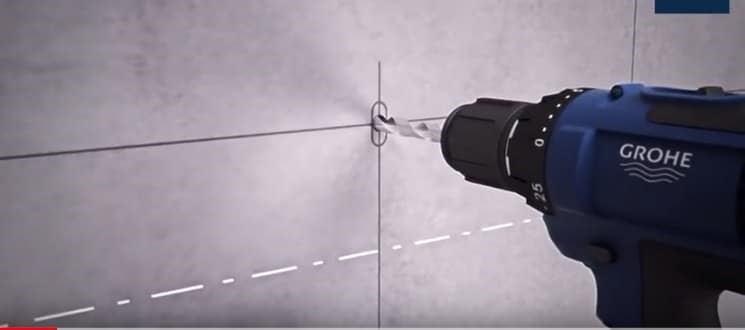

2. В бетонную стену загоняются анкеры, если она монолитная или используют специальные дюбеля при наличии полостей. Здесь есть еще один секрет. До установки унитаза шпильками нужно раскрыть распорки. Шпильку просто так не провернешь — нет головки. Сантехники для этих целей используют гайку-гриб, то есть не сквозную.
Дюбель-«лепесток» для бетонных конструкций с полостями.
Затянутая анкерная шпилька.
Анкерная шпилька.
То же они советуют делать и тем, кто выполняет работы самостоятельно. В продаже такую деталь найти невозможно. Поэтому остается один выход: искать токаря и заказывать необычную гайку у него. Однако профессионал в одном деле не означает, что человек профи в другом.
Еще наши деды знали, как вкручивать и выкручивать шпильки с помощью двух гаек: заворачиваешь их на шпильку, а затем с помощью двух ключей туго законтргаиваешь. За верхнюю гайку шпилька вкручивается, за нижнюю, выкручивается.
Рамной инсталляции
При установке рамной инсталляции профессионалы советуют:
- использовать более современную панель с двумя кнопками, что позволит экономить воду;
- располагать панель слива или между двумя плитками или в центре одной из них;
- устанавливать верхний край чаши унитаза по высоте в пределах 40-44 см;
- толщину защитного экрана или фальшстены не делать больше 7 см;
- проводить тщательный контроль качества работ на каждом этапе установки инсталляции.
