Дождеприемники для ливневой канализации в частном доме

Отвод дождевой воды от дома — важная составляющая, которую необходимо учитывать при планировании и проведении строительных работ. Для этого под водосточными трубами устанавливают дождеприемники для ливневой канализации, отводящие воду за пределы участка в сточные канавы или емкости, для дальнейшего использования в целях полива и других хозяйственных нужд.

Если отводная система дождевой воды не была установлена при строительстве дома или дачи и в ее сооружении возникла необходимость, подобную конструкцию довольно просто сделать своими руками без помощи наемных рабочих. Для этого следует знать основные виды систем ливневой канализации, их материалы изготовления и конструктивное исполнение, а также правила установки при самостоятельном проведении монтажных работ.

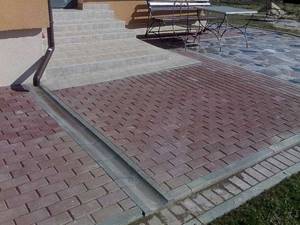

Рис. 1 Ливневки — примеры использования на участке

Что такое ливневая канализация и ее компоненты

Ливневая канализация имеет довольно простое конструктивное устройство — попадающая через ее решетку вода фильтруется и стекает по наклонным трубам в канализационный колодец.

Основными составляющими дождеприемной канализационной системы являются следующие компоненты:

Решетка. Через элемент в систему поступает вода, служит для обеспечения безопасного прохода и проезда, отсеиванию крупногабаритных предметов и мусора, забивающих канал. Выполняется из оцинкованной или нержавеющей стали, чугуна, высокопрочного пластика.
Пескоуловитель. Основное назначение фильтра-пескоуловителя — сбор песка и иного тяжелого мелкого мусора, приводящего к засорению подземного трубопроводного канала. Конструктивно выполняется в виде корзины с ручкой, на дно которой оседает тяжелый песок, а вода поступает в канал через отверстие, расположенное выше, по принципу работы напоминает сифон под кухонной раковиной. Элемент размещается под крышкой и не несет большой нагрузки, поэтому чаще всего выполняется из пластика, при эксплуатации его нужно регулярно очищать от песка. В других подобных моделях мусор оседает в прямоугольный лоток без ручки, который также легко достается после снятия верхней крышки.
Дождеприемник. Основа всей конструкции, на нее опирается решетка и внутрь устанавливается фильтр, аккумулирует собранную воду и направляет ее сквозь выходные отверстия в трубопроводный канал. Элемент выполняется в виде квадратной или цилиндрической емкости, материалами изготовления служат высокопрочные полимеры, чугун, бетон.
Трубы. Отвод воды от корпуса ливневки обычно осуществляется при помощи гладких канализационных ПВХ труб, которые устойчивы к низким температурам. Реже используют трубы из асбестоцемента, чугуна, керамики. Сечение трубопроводов соответствует выходным отверстиям в корпусе дождеприемника. В популярных недорогих пластиковых моделях обычно выходное отверстие имеет размер 110 мм, но при строительстве, например,парковок, могут использоваться колодцы с выходом под трубу 160, 200 мм.
Смотровые коллекторы. Как в любой канализационной магистрали, смотровые отводы нужны для контроля работоспособности и очистки трубопровода от засоров.

Рис. 2 Устройство дождеприемника для ливневой канализации

Что это такое?

Это специальная емкость, внутрь которой попадает жидкость, стекающая с труб, установленных на фасаде дома. Этот бак должен быть выполнен из прочного материала, так как он сталкивается с давлением грунта, механическими нагрузками и напором воды. Ливневые канализационные дождеприемники не должны подвергаться коррозии.

Дождеприемный колодец с решеткой может быть круглым, квадратным, овальным, прямоугольным. Этот факт никак не влияет на эксплуатационные характеристики. Может повлиять на выбор формы особенность оформления дизайна и выдержка стиля.

Назначение, классификация и конструкция

Используемые для дренажа водоприемники при размещении в зоне индивидуального жилого дома выполняют следующие функции:

Предохраняют стены и фундамент дома от намокания стекающей с крыши водой.
Защищают цокольные и подвальные помещения в случаях, когда может произойти подтапливание весенним паводком.
Позволяют экономить воду, собирая ее в водосточные колодцы для дальнейшего использования в хозяйственных целях.
Защищают элементы ландшафта и огород (дорожки, клумбы, грядки) на приусадебной территории от размывания водой, способствует тому, чтобы на участке не образовывались лужи.
При падении из труб сток разрушает материал отмостки, этого можно избежать, защитив ее от разрушения с одновременным отводом воды установкой дождеприемников.

Рис. 3 Дождеприемники для системы отвода – схема монтажа

Система ливневой канализации работает следующим образом:

Через высокопрочную декоративную решетку, выполняющую основное условие, необходимое для эстетичности — привлекательный внешний вид, вода попадает на элемент предварительной очистки в виде корзины для отстаивания песка. Тяжелая грязь и песок остаются на дне корзины для дождеприемника, а жидкость поступает в каналы и желоба через расположенные выше отверстия в корпусе, в котором размещено фильтрующее устройство. Дальнейший путь воды лежит по подземному трубопроводу, проложенному с небольшим уклоном, она попадает в накопительный колодец, где собирается для дальнейшего использования или утилизации.

Если на участке расположены заброшенные заиленные колодцы или скважины, сбор может проводиться в их шахты — это позволит сэкономить финансовые средства на установку новых водосборных емкостей.

Основные отличия всех систем заключается в конструкции дождеприемника, который имеет следующие исполнения корпуса:

Прямоугольные. Прямоугольное исполнение можно встретить на улице любого города — такие тяжелые чугунные решетки стандартного размера располагаются вдоль городских автомобильных дорог. Подобная конструкция водоотвода нередко имеет большую протяженность и собирается в магистральную линию из нескольких корпусов, устанавливается вдоль отдельных участков автомобильных дорог, улиц, пешеходных переходов. Используется в случаях, если собираемый водный поток имеет большую площадь распространения, иногда устройства устанавливают и под сточными трубами для сбора воды из нескольких точек в один канал.
Квадратные. Данные устройства применяют при небольшой площади территории, с которой необходимо отводить стоки, обычно их располагают непосредственно под водосточными трубами домов. Квадратные модели широко используются в индивидуальном хозяйстве, следствие невысоких нагрузок на решетку их корпуса выпускаются в полимерном исполнении.
С обрамлением. Подобные виды применяются в местах высоких нагрузок на поверхностные решетчатые элементы, в основном они размещаются на автодорогах. При установке их решетка опирается на прочную металлическую раму, препятствующую деформации и разрушению колодца, погружению его под дорожное полотно.

Рис. 4 Конструкции дождеприемников с различной формой решеток

Какая лучше и почему?

Лучшая труба – двухслойная гофрированная или из стеклопластика. Прочная (гофра – еще и пластичная). Если у Вас сейсмоопасный район или есть опасность оползней, придется укладывать стальной, чугунный, стеклопластиковый трубопровод. Но если Вам нужно провести трубопровод до коллектора на глубине менее 2 метров и особых сложностей в геологии и нагрузке на поверхность почвы не наблюдается, то лучше выбрать недорогие трубы ПНД или ПВХ и не заморачиваться. Лет 50 они простоят. А может быть, и больше.

Расчет диаметра трубопровода

Для расчета диаметра сначала необходимо рассчитать количество отводимой жидкости по формуле:

Q – количество воды, которое должна вывести канализационная система при дожде;

q20 – интенсивность атмосферных осадков в течение 20 минут. Эта информация имеется в местной геодезической службе;

F – площадь участка или дома. Площадь дома равна площади горизонтальной проекции дома (с учетом свеса кровли). Не надо рассчитывать площадь скатов кровли;

φ – поправочный коэффициент, зависящий от типа поверхности защищаемого участка. Обратно зависит от способности поверхности впитывать воду. Для асфальта – 0,95; для бетона – 0,85, для кровли – 1,0; для щебня – 0,4; для грунта – 0,75, песок или гравий – 0,4.

Диаметр определяется по таблицам Лукиных. Зная расход воды в л/с, можно определить необходимый диаметр трубы. Соотношение h/D (высоты наполнения трубы жидкостью к внутреннему диаметру трубы) следует принимать равным 1. Таблицы и счетчики на их основе легко доступны в интернете.

Ориентировочная цена (таблица)

На стандартном городском участке чаще всего применяют трубы с наружным диаметром 110-160 мм. Цены на изделия этих диаметров приведены в таблице.

Материал	Диаметр, мм, толщина стенки, мм	Цена 1 м
Сталь	108×4	550
Сталь	159×4	810
ПНД	110×10	160
ПНД	160×14,6	330
ПВХ	110/4	190
ПВХ	160\4	320
Двухслойная гофра	110	130
Двухслойная гофра	160	200

Стеклопластиковые трубы выпускаются диаметром от300 мм и больше – для частного дома они не подходят.

Дождеприемники для ливневой канализации — виды

Все разновидности систем отведения талых стоков и осадков делят по материалам изготовления их основного элемента — дождеприемника, представляющего собой корпус круглого или прямоугольного сечения с отводами для желобов или подключения труб. От материала изготовления решетки и корпуса зависит область применения сточных систем, их стоимость и методы установки.

Все дождеприемные решетки в зависимости от выдерживаемой нагрузки маркируются следующими буквенными символами:

А — удерживают вес около 1500 кг., подходят для устройства сливной канализации на индивидуальных территориях.
В — максимальная нагрузка, выдерживаемая устройством, составляет не более 12500 кг., решетка переносит вес автомобильного транспорта, может размещаться снаружи и внутри гаражей.
C — элемент удерживает вес до 25000 кг., устанавливается на автомагистралях с интенсивным режимом движения.
F — изделие удерживает вес до 90000 кг., располагается на пути следования тяжелой специальной техники, в аэропортах и ремонтных корабельных доках.

Рис. 5 Особенности конструкции дождеприемников для ливневой водосточной системы из бетона

Дренажный колодец: пластиковый, бетонный

Чаще всего колодцы делают из двух видов материалов: бетона и пластика. Заказать для установки можно любой. Рассмотрим преимущества и минусы каждого.

Особенности дренажных колодцев из бетонных колец

Бетонный дренажный колодец для ливневой канализации достаточно крепкий. Он состоит из бетонной плиты и кольца. Данный материал не дорогой по цене, но для него потребуется подъемная техника. Кроме этого, бетон достаточно долговечный материал, но от воды со временем разрушается. Сборная конструкция достаточно сложна в монтаже, особенно трудно обеспечить просверливание отверстий в трубопроводе. Кроме этого нужно обеспечить качественную гидроизоляцию. Однако вызвав мастеров можно установить бетонную конструкцию без труда.

Дренажный колодец из бетонных колец Источник strojdvor.ru

Бетонные конструкции

Традиционные бетонные водосборники повсеместно используют в автодорожном строительстве, они способны переносить высокую нагрузку и производятся из железобетона или фибробетона. Можно выделить несколько разновидностей изделий данного вида в зависимости от сферы применения — легкие, тяжелые или магистральные.

Легкие виды представляют собой модель небольшого размера (не более 400х400 мм.) кубической формы с толщиной стенки около 20 мм., для большей глубины залегания отводного трубопровода допускается их установка в вертикальном положении друг на друга. Изделия имеют низкую стоимость, высокий срок службы, устойчивы к температурным колебаниям в широких пределах.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Чугунные дождеприемники

Разновидности и параметры прямоугольных дождеприемников из чугуна регламентированы ГОСТ 3634-99, подразделяющем все изделия на следующие категории:

Д — малые дождеприемники весом не более 30 кг. и номинальной нагрузкой до 15 килоньютонов (кН.), что в переводе на килограммы равно 1500 кг.
ДБ1, ДБ2 — большие дождеприемники общей массой около 50 кг. и 80 кг. соответственно, устанавливаются на полотне городских автодорог и стоянках транспорта, удерживают нагрузку до 12500 кг.
ДМ1, ДМ2 — модели магистрального типа с номинальной нагрузкой до 25000 кг., имеют массу 60 и 100 кг. соответственно, используются на автомагистралях с интенсивным движением.
ДС1, ДС2 — сверхтяжелые модификации, рассчитанные на удержание номинального веса 40000 кг, масса изделий 80 и 130 кг. соответственно, используются в зонах повышенных нагрузок (аэродромы, корабельные доки).

Помимо указанных в стандарте прямоугольных изделий промышленностью выпускаются круглые разновидности с маркировкой ДК массой около 100 кг, выдерживающие номинальную нагрузку около 15000 кг.

ГОСТ 3634-99 не оговаривает габаритные размеры решеток, ориентируясь на длину и ширину пазов в зависимости от их расположения по отношению к транспортному потоку, к примеру стандартные габариты решетки ДБ2 составляют 400х810 мм.

Рис. 7 Водоотводы из чугуна – примеры расположения

Чугунные конструкции имеют следующие особенности:

Высокую отводную способность из-за наличия пазов широкого сечения, обеспечивающую слив значительных объемов воды.
Прочность, позволяющую переносить существенные нагрузки тяжелых транспортных средств.
Длительный период технической эксплуатации, не требующий частого и сложного обслуживания водосборного узла.
Высокую стойкость к воздействию водной среды в случае покрытия поверхности чугуна специальными коррозионностойкими компонентами
Экологическую чистоту и безопасность для людей.
Приемлемую для потребителя стоимость.
Большая масса изделия затрудняет его монтаж, требующий установки высокопрочного железобетонного колодца.
Решетки и каркасы из дешевого необработанного чугуна в высокой степени подвержены коррозии.
В связи с распространенными фактами хищений черных и цветных металлов на многие устройства устанавливают специальный крепеж из элементов, запирающих решетку.

На индивидуальных участках подобные конструкции редко используют в силу своих больших габаритов и веса, для частных территорий наиболее подходят изделия ДБ1 с габаритными размерами 695х470х120 мм.

Рис. 8 Пластиковые дождеприемники для ливневой канализации — модификации

Устройство и принцип работы

Нужно учитывать, что в строении абсолютно любой канализации ливневого типа присутствуют такие элементы. как:

желоба и трубы, транспортирующие жидкость;
приемники для отправки жидкости с основы, где она накопилась;
дренажные колодцы и стоки – в них отправляется вода;
фильтрующие барьеры и решетки, которые не пускают в систему разного рода мусор.

При помощи указанной системы удастся совершать полив посадок талой водой. Кроме того, с ее использованием удастся увеличить срок службы тропинок и тротуаров. Возведения, стоящие на участке, так же не будут подвергаться губительному воздействию повышенной влаги.

Традиционный современный приемник дождевой состоит из таких необходимых элементов.

Решетка. Эта составляющая призвана закрывать сооружение сверху. Решетка играет роль не только декоративного дополнения, но и защищает людей от разного рода травм. Сегодня часто используются подобные составляющие, произведенные из чугуна или пластика. Они хороши тем, что дополнительно выступают в роли первичных фильтрующих барьеров (не позволяют крупному сору попадать в канализационную систему).

Дождеприемник. Упомянутая конструкция обычно имеет округлое или квадратное строение. Она необходима, чтобы направлять жидкость непосредственно в сточную систему.
Пескоулавливающий фильтр (пескоуловители). Это составляющий компонент, что имеется не во всех сооружениях. Нужен он для того, чтобы в систему канализации вместе с жидкостью не проникали кусочки земли, песчаные включения и прочий подобный мусор. Указанная фильтрующая деталь располагается чуть ниже, чем лоток, относящийся к приемнику. По этой причине любой сор спускается на его днище, а жидкость приподнимается вплоть до отметки выхода из самого приемника.

Далеко не каждый пользователь знает, что мусорный фильтр в подобной системе нужно регулярно очищать. В ином случае с течением времени может образоваться очень неприятный характерный запах, что будет выделяться по ходу испарения жидкости из лотка приемника.

Зачастую канализацию ливневого вида путают с дренажной системой. Ее отличительная черта от дренажа кроется в том, что последний монтируется ниже уровня фундаментной основы. Что касается ливневой канализации, то она обычно имеет более скромное заглубление. Так, по периметру крыши дома устанавливают сооружение из желобков, водостоков и воронок. Под всеми трубами тут ставят приемники. Их соединяют с трубной конструкцией, по которой жидкость выводится с площади.

Вдоль тропинок, находящихся на участке, а также перед въездом в гараж устанавливают особую систему лотков, накрытых решетками. Это сооружение соединяется с помощью единых труб и единого водоотвода с территории. Система лотков поверхностного типа обычно является очень скромной, а вот в составе ливневой канализации имеются ревизионные колодцы или специальные пескоуловители, улавливающие крупный мусор.

Пластиковые дождеприемники

Современные пластиковые дождеприемники не имеют конкурентов при использовании в бытовом домашнем хозяйстве, изготавливаются из морозостойких полимеров (специальный термостойкий полипропилен) и обладает следующими особенностями:

Пластиковый дождеприемник имеет малый вес, легко устанавливается и монтируется даже неподготовленным домовладельцем. Устройство легко подключить к трубопроводу любого диаметра благодаря встроенным цилиндрическим перегородкам.
Стандартные модификации равностороннего кубического дождеприемника имеют длину грани 300, 400 и 500 мм.
Материал изготовления устойчив к температурным перепадам в диапазоне от -40 до +90 С., выдерживает коррозионное воздействие большинства агрессивных химических веществ, имеет высокий срок службы.
Устройство легко в обслуживании и обеспечивает качественную очистку, благодаря гладкой твердой поверхности пластика, имеющей низкое гидравлическое сопротивление и слабую впитываемость.
Конструкция выполнена таким образом, что позволяет устанавливать дождеприемные короба друг на друга, производить разводку труб любого стандартного сечения на разных уровнях.
В зависимости от предполагаемой нагрузки, в пластиковые короба устанавливают решетки из чугуна, оцинкованной стали, нержавейки, пластмассы.

Рис. 9 Водоотводы из пластика – конструкция и схема правильной установки

Правильный дождеприемник из пластика, в отличие от других видов, имеет более сложную конструкцию, основными элементами которой являются:

Решетка. В зависимости от выбранной модели имеет круглую или квадратную форму, через ее прорези в водоотводную систему поступают стоки.
Мусоросборная корзина. Предотвращает попадание в трубопроводный канал тяжелого мусора и частиц песка, которые собираются на ее донной поверхности.
Защитный сифон. Резиновый элемент препятствует распространению загрязненного воздуха из корзин.
Гидрозатвор. Перегородка размещается на входе в трубопровод и останавливает движение сточных вод в обратном направлении.
Защитная крышка. Элемент закрывает дождеприемник в зимнее время, препятствуя его забиванию снегом и льдом от замерзшей воды.
Удлинитель. Позволяет увеличить высоту конструкции и соответственно глубину ее погружения в землю вместе с трубопроводной системой, используется как средство защиты труб от промерзания в зимнее время.
Люк. Устанавливается вместо решетки в случае, если приспособление используют в качестве инспекционного или обслуживающего лючка.

Рис. 10 Дождеприемная система из лотков – схема расположения

Из чего состоит

Если сравнивать ливнеприемники, то можно заметить, они различаются между собой весом, габаритом и еще некоторыми особенностями. По стандарту глубина устройства имеет 400 мм. Как правило, у них небольшой вес, за исключением того случая, когда в качестве материала используется чугун.

Учтите! Резервуары могут продаваться готовым комплектом или отдельными элементами.

Состоит из таких частей:

Сама емкость.
Корзина, которая устанавливается внутрь водоприемника.
Перегородка или сифон.
Решетка наружная.

В разных видах эти элементы могут быть выполнены из разного материала, что сказывается на конечном качестве продукции. Что касается решетки, то ее необходимо выбирать качественную и прочную, так как она сталкивается с механическим воздействием при ходьбе пешеходов и даже наезде автомобиля.

Как выбрать дождеприемник для ливневой канализации частного дома

В быту ливневки из бетона или чугуна из-за сложности установки и большого веса используют довольно редко, их применение из-за отсутствия высоких нагрузок неэффективно. Чугунные решетки класса Д1, Д2 иногда располагают в местах проезда автомобилей, на въезде в гараж или на подъездных путях к дому.

Под водосточные трубы домов ставят в подавляющем большинстве пластиковые сооружения, отличающиеся функциональностью, высокими техническими характеристиками и простотой монтажа. К тому же цена подобных устройств довольно демократична и по карману любому домовладельцу.

Пластиковая модель небольшого размера, установленная под водосточные трубы дома, имеет эстетичный внешний вид и современный дизайн, отлично справляется с фильтрацией и отводом ливневых осадков в трубопровод и затем в накопительный колодец. К тому же приспособление просто в обслуживании — периодическая очистка пескоулавливающей корзины производится довольно редко и отнимает минимум времени.

Чтобы справиться с поверхностными стоками на всем участке, в быту используют линии водоотвода, представляющие собой сборные лотки или отлитые из бетона полукруглые направляющие, расположенные на одном уровне с покрытием земли и закрытые решетками. Такая система позволяет отводить воду с уложенной тротуарной плитки или иного покрытия на большой площади, транспортируя ее по подземным бетонным или пластиковым направляющим за пределы участка или в водосборные емкости.

Рис. 11 Инструмент для установки ливневки

Государственные стандарты

Технические характеристики дождеприемников регламентируются требованиями и рекомендациями действующих государственных стандартов:

ГОСТ 26008-83 Дождеприемники чугунные для колодцев. Технические условия;
ГОСТ3634-99 Люки смотровых колодцев и дождеприемники ливнесточных колодцев. Технические условия;
ГОСТ 1855-55Отливки из серого чугуна. Допускаемые отклонения по размерам и весу и припуски на механическую обработку.

Дождеприемники, люки и решетки для ливневой канализации должны изготавливаться в соответствии с требованиями Государственных стандартов по рабочим чертежам, утвержденным в установленном порядке.

Пластиковый люк DN600 с отверстиями и основанием из полимербетона, нагрузка B125 Н=140 мм

20 606 руб.

24 212 руб.

Заказать

Пластиковый люк DN600 без отверстий с основанием из полимербетона нагрузка B125 Н=140 мм

20 606 руб.

24 212 руб.

Заказать

Люк чугунный DN600 нагрузка D400 без отверстий, противоскользящее покрытие

64 822 руб.

Заказать

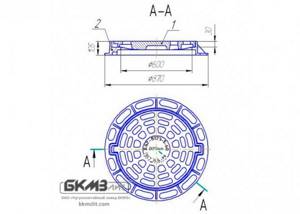

Люк чугунный DN600 нагрузка D400 с отверстиями, противоскользящее покрытие

63 534 руб.

Заказать

Правила расположения

При установке дождеприемников необходимо соблюдать следующие правила:

Водоотводные поверхностные системы устанавливают в местах скопления воды на участке, при размещении отводного трубопровода соблюдают уклон не менее 20 мм. для изделий стандартным диаметром 110 мм., показатель увеличивается при малых диаметрах и сильно загрязненных стоках.
Поверхностный водоотвод располагают ниже уровня покрытия на 3 — 5 мм., аналогичным образом устанавливают и точечный ливневый отвод.
Ливневая труба дома должна размещаться по центру водоотводной решетки и на такой высоте, чтобы обеспечить беспрепятственное снятие крышки и подъем корзины пескоуловителя.

О каждом материале изготовления отдельно

Технические характеристики различных материалов не могут полностью совпадать, поэтому достоинства и недостатки у готовых изделий совершенно разные. В основном элементы производятся из чугуна, бетона или пластика. Все они способны выдерживать разную нагрузку.

Правильное расположение точки сбора относительно водосточной трубы

Бетонные конструкции

Возможность купить дождеприемник для ливневой канализации, изготовленный из бетона, есть практически у каждого застройщика. Вариантов исполнения подобных конструкций насчитывается великое множество. Некоторые владельцы загородных участков изготавливают их самостоятельно.

Чертеж с размерами бетонной емкости для сбора воды

Бетонные изделия устойчивы к воздействию влаги, поэтому подходят для сбора осадков идеально. Они могут успешно эксплуатироваться в течение десятков лет при высокой нагрузке. Их следует выбирать, если по площадке будет регулярно передвигаться тяжелая техника.

Бетонная конструкция с оцинкованной решеткой

Чугунные изделия

Большинство чугунных моделей применяется при возведении дорог, чтобы осуществлять отвод осадков с проезжих частей и тротуаров. Для этих целей отлично подходят дождеприемники дб2, получившие широкое распространение. В индивидуальном же строительстве используются менее массивные конструкции.

Так выглядит чугунная модель дб1

На загородных участках обычно устанавливаются модели, ширина которых составляет 470 мм, а длина – 695 мм. Изделия характеризуются высоким уровнем износостойкости, поэтому и привлекают многих застройщиков. Решетки дождеприемников из чугуна просто вкладываются во внутреннюю часть блока без дополнительных крепежей.

Пластиковые элементы

Наибольшее распространение в нынешних условиях получили изделия из пластика. Они позволяют не только принимать осадки, но и могут использоваться в качестве ревизионных колодцев, так как их допускается располагать друг на друга.

Конструкция изготовлена из пластика

Преимущества пластиковых дождеприемников заключаются в следующем:

легкий вес значительно упрощает монтаж элементов и транспортировку до будущего места установки;
пластик является долговечным и атмосферостойким материалом, поэтому изделия из него служат длительное время;
благодаря гладким поверхностям, процесс чистки конструкций не вызывает сложностей;
трубопроводы ливневой канализации могут инсталлироваться без применения дополнительных крепежных элементов;
установка элементов относительно проста, поэтому при самостоятельном проведении работ проблем обычно не возникает.

Комплектующие элементы для пластикового изделия

Процесс установки пластикового аналога под водосточной трубой

Установка дождеприемников — особенности монтажа

Если выбрать квадратную конструкцию дождеприемника из пластика, через которую станет отводиться вода, то процесс его установки под водосточными трубами дома будет состоять из следующих этапов:

В месте расположения дождеприемника выкапывается приямок на глубину в 30-40 см. больше его высоты с зазором 3 — 5 см. между боковыми стенками и поверхностью ямы.
Готовят корпус к монтажу труб, предварительно вырезав электролобзиком отверстия необходимого диаметра по шаблону, стандартное сечение канализационных труб — 110 мм. Следует учитывать, что для наружных работ всегда используются трубы оранжевого цвета, рассчитанные на более низкие температуры, чем внутренний домашний трубопровод серого цвета.
Дно ямы засыпается слоем песка и трамбуется с таким расчетом, чтобы до нижней поверхности правильно установленного дождеприемника оставалось 5 — 10 см. После трамбовки яму заливают небольшим слоем бетона толщиной 5 — 10 см., фиксируя дождеприемное устройство в рабочем положении таким образом, чтобы его дно упиралось в залитый бетонный слой. Элемент можно установить на дно приямка и после застывания бетонной подушки, главное при решении данной задачи — избежать просадки корпуса в землю с течением времени.
После установки короба к нему подключают трубопровод, расположенный в заранее выкопанных траншеях с уклоном не менее 2 см. на 1 погонный метр.
После завершения установки последнего элемента, систему проверяют на работоспособность потоком воды из поливочного шланга и затем закапывают, обычно следующим этапом работ является устройство отмостки и укладка тротуарной плитки.

При монтаже следует учитывать то обстоятельство, что очистка пескосборной корзины каждые 2-3 месяца является обязательным этапом в обслуживании, поэтому расстояние от нижнего края водосточной трубы до поверхности решетки должно обеспечивать ее беспрепятственную выемку.

Также во всех пластиковых конструкциях предусмотрена возможность подключения водосточной трубы под землей к входному отверстию, расположенному в боковой стенке корпуса.

Рис. 13 Установка дождеприемника для ливневой канализации из полимербетонных лотков

Характерные ошибки монтажа

нередко хочет сэкономить на мелочах.

В большинстве случаев, построив когда-то ливневую канализацию, люди не беспокоятся о ее профилактике и обслуживании. А эти процедуры необходимо проводить стабильно два раза в год. Чистка канализации — процедура не сложная. Чтобы ливневка прослужила долго, надо удалять мусор из воронок, очищать колодцы от ила, промывать лотки напором воды из шланга и чистить песколовители и мусорные корзины из дождеприемника. Тогда не придется тратиться на ремонт системы.

Если придерживаться всех инструкций по поводу строительства и выполнять работу качественно, то ливневая канализация будет выглядеть довольно эстетично и аккуратно и прослужит долгие годы.

Особенности монтажа систем поверхностного водоотвода

Нередко на индивидуальном участке около частного дома требуется собрать воду с тротуарной плитки, если уклон не позволяет отвести ее за пределы участка, и направить ее в водосборный колодец или наружу за пределы участка. Для этих целей используют поверхностные системы, состоящие из дождеприемников и лотков, сделанных своими руками из бетона, или заводских изделий из пластика, бетона или полимербетона.

Поверхностный водоотвод проще и быстрее собирать из лотков полукруглой формы, сделанных из бетона или пластика, работы проводят в следующем порядке:

Составляют схему водоотведения, привязанную к плану участка, с указанием уклонов и направления движения воды по лоткам.
Подготавливают необходимые инструменты, основными из которых являются строительный уровень, болгарка, резиновый молоток, шпатель, штыковая лопата.
В бетонополимерном пескоуловителе проделывают отводящее отверстие и готовят место для установки лотков, соблюдая необходимые уклоны. Для этого шнуром отмечает линию, по которой выкапывает канаву необходимой глубины с таким расчетом, чтобы снизу и боковых сторон лотка оставалось свободное пространство около 10 см.
Раскладывают лотки по прорытым каналам, начиная от самой верхней точки стока и соединяя между собой, при необходимости для подгонки используют болгарку.
Укладывают на дно ямы бетонную подушку и опускают на нее лотки, проверяя уклон уровнем и прямолинейность направления натянутым ранее шнуром. Корректировку положения производят с помощью резинового молотка.
Стыки в бетонополимерных лотках герметизируют при помощи герметика, идущего в комплекте, на последнем участке к торцу приклеивают заглушку.
После застывания бетона систему закрывают решетками, затем каналы обкладывают тротуарной плиткой, при монтаже следует соблюдать глубину расположения решетки на 3 — 5 мм. ниже уровня поверхности тротуарной облицовки.

Рис. 14 Карта изолиний интенсивности осадков в зависимости от местности

Как уложить дождеприемник своими руками

Системы размещают в доступных местах:

у жилого помещения;
вдоль дороги;
рядом с входной дверью;
ниже водопроводных труб;
в зонах, где сходятся уклоны — если местность неровная или имеются дорожки на возвышенности.

Если вам повезло и осадки редкое явление для вашего климата, участку не грозят потоки талых вод. В такой ситуации лучшее место для ливневки — рядом с домом. Прокладывайте дождеприемник под водопроводом.

Чтобы уложить ливневку своими руками, действуйте по схеме:

купите материалы;
подготовьте инструменты для работы;
выберите место;
вырежьте отверстие в устройстве;
установите дождеприемник в отмостку;
состыкуйте устройство и лоток водоотведения.

Какие материалы и инструменты понадобятся для монтажа

В процессе установки вам придется работать с твердыми материалами — гравием, щебнем, бетоном. Объем расходников определяют масштабы проекта:

размер канализации;
вместимость ливневки.

На примере пластиковой конструкции рассмотрим стандартный перечень материалов и инструментов:

готовый дождеприемник — купите его в любом строительном гипермаркете;
труба ПВХ — для стыковки с канализацией;
соединительные уголки;
набор муфт уплотнения;
тройник.

Инструменты:

болгарка;
уровень;
лопата;
молоток;
шпатель;
дрель или перфоратор.

Калькулятор расчета объема ливневых стоков

Обычно определением объема ливневых стоков занимаются при проектировании ливневой канализации в коммунальном хозяйстве, в индивидуальном домостроении расчеты не актуальны в случае, если отвод воды производится за пределы участка. Понятно, что стандартный диаметр отводных труб 110 мм. в наборе с выпускаемыми промышленностью дождеприемниками, обеспечит транспортировку любых водных объемов, которые могут появиться на участке после ливня или весеннего паводка.

Расчет количества ливневых стоков важен в случае, если их слив происходит в накопительную емкость, объем которой необходимо определить во избежание ее переполнения. Для подсчетов проще всего воспользоваться онлайн-калькулятором, в этом случае количество воды, собираемой со всего участка, рассчитывают по следующей формуле:

Q = q х F х Y , где

Q — общий объем ливневой воды на индивидуальном участке;

q — коэффициент, характеризующий интенсивность осадков в данном районе. Определяется по табличным данным метрологических или проектных организаций, а также по специальным картам-схемам для данной местности, измеряется в литрах в секунду на единицу площади (гектар).

F — площадь поверхности участка, с которого осуществляется сбор воды, им могут быть крыши домов и хозяйственных построек или благоустроенная территория вокруг частного дома. Для удобства расчетов на калькуляторах данный параметр вводят в квадратных метрах.

Y — табличный коэффициент, характеризующий впитывающие свойства поверхности, с которой осуществляется водоотвод. Стандартный калькулятор для расчетов вместо данного показателя Y включает в себя перечень различных поверхностей: кровля, асфальт, тротуарная плитка, дерн.

После ввода данных получают искомое значение в литрах в секунду, минуту, или кубических метрах в час.

Рис. 15 Обслуживание водоотводов — примеры

Расчет диаметра трубопровода

Для расчета диаметра сначала необходимо рассчитать количество отводимой жидкости по формуле:

Q=q20*F*φ, где

Q – количество воды, которое должна вывести канализационная система при дожде;

Материал	Диаметр, мм, толщина стенки, мм	Цена 1 м
Сталь	108×4	550
Сталь	159×4	810
ПНД	110×10	160
ПНД	160×14,6	330
ПВХ	110/4	190
ПВХ	160\4	320
Двухслойная гофра	110	130
Двухслойная гофра	160	200

Стеклопластиковые трубы выпускаются диаметром от300 мм и больше – для частного дома они не подходят.

Уход за конструкцией

Как и канализационная система, ливневый водоотвод нуждается в уходе, при этом используют следующие методы его очистки:

Корзины пескоуловителя, расположенные под водосточными трубами дома, следует регулярно очищать от песка по мере заполнения, такую же операцию проводят и с корзинами поверхностного водоотвода с более высокой частотой (один раз в 2 — 3 месяца.)
Для очистки дождеприемник, корзину и лотки также нужно промывать струей воды под сильным напором, используя подключенный к водопроводной системе шланг, при этом все загрязнения смываются и по каналу отводятся наружу.
Для очистки водостока от плесени, налета, водорослей, являющихся источниками микробов и неприятных запахов, можно воспользоваться строительным или садово-огородным инструментом (шпатели, скребки) в сочетании с бытовыми химическими средствами для чистки водопроводных труб.

Обычно проект дома и прилегающей территории включает в себя схему размещения ливневой канализации, которая служит для отвода дождевой воды с крыш домов и хозяйственных построек, а также с территории тротуара за пределы участка. В быту при выборе нужного дождеприемника чаще отдают предпочтение водостоку из широкого ряда пластиковых моделей — устройства имеют низкую стоимость, хорошие физические параметры, эстетичный внешний вид, просты в установке и монтаже своими руками.

Содержание, эксплуатация и уход

Итак, все работы сделаны, система установлена. Чтобы на территории не распространялся неприятный запах сточных вод, за устройством нужно ухаживать. Выполняйте следующие правила:

не допускайте попадания фрагментов мусора через решетку в систему. В противном случае внутри конструкции начнутся процессы гниения;
если у вас стоит персональный колодец сбора воды, контролируйте уровень его наполнения. Перелив воды приведет к поломке конструкции;
регулярно — не реже одного раза в квартал осматривайте фильтры ливневки. Поднимите решетку, достаньте корзину. Хорошо промойте ее под проточной водой. Удалите мусор и грязь;
повторите манипуляцию с сифонами.

Совет! Если на стенках корзины появились стойкие отложения грязи и резкий запах, воспользуйтесь шпателем и удалите налет.

Дождеприемник, сделанный своими руками, решит массу проблем, связанных с водотоком. Главное — все продумать заранее. Рассчитайте пропускную способность конструкции, выберите подходящую модель. Найдите место, где будете монтировать систему. Купите материалы, подготовьте инструменты. Работайте по инструкции, которую мы рассмотрели в данной статье — и вас все получится.

Материалы для изготовления

Выбор материала для изготовления канализационного дождеприемника зависит от таких факторов, как место установки, условия эксплуатации и так далее.

Дождеприемник пластиковый обладает следующими преимуществами: малый вес, легкость монтажа и устойчивость к воздействиям окружающей среды. Применение в изделиях из пластика специальных ребер жесткости увеличивает устойчивость к нагрузкам. Для изготовления применяются специальные полимерные материалы, способные выдерживать высокие нагрузки и резкие температурные перепады.

Такие изделия имеют форму куба с длиной боковой грани 300 мм или 400 мм. Каждая грань снабжена патрубками для соединения с трубами различных диаметров (от 110 до 200 мм). Соединение нескольких камер позволит увеличить объем конструкции. Устанавливаются дождеприемники из пластика обычно на территории частных домов.

Дождеприемник из пластика с металлической решеткой

Главное преимущество дождеприемников из железобетона — высокая прочность. Они способны выдерживать большие нагрузки. Они имеют форму куба или цилиндра. Стенки в местах соединения с трубами имеют меньшую толщину — для того, чтобы легче было делать отверстия.

Основной недостаток железобетонных конструкций — большой вес. Из-за этого усложняется процесс установки. Монтируется такая конструкция на подушку из песка или гравия. Устанавливаются дождеприемники из железобетона, обычно, на территории промышленных предприятий и на дорогах с большой загруженностью.

Дождеприемник из бетона

Большой популярностью в настоящее время пользуются дождеприемники для канализации из композитов (полимеркомпозитов). Они обладают относительно малым весом (хотя и тяжелее пластиковых) и высокой прочностью (как бетонные).

Дождеприемник из композита

Чугунные дождеприемники широко применяются в городской инфраструктуре и на территориях промышленных объектов. Используют их и в частном домостроительстве. Их устанавливают там, где необходим отвод большого количества воды. По своей форме такие дождеприемники подразделяются на круглые, квадратные и прямоугольные. Круглая решетка устанавливается на бетонный либо пластиковый круглый колодец, квадратная — на квадратный. Прямоугольный дождеприемник, соответственно, имеет решетку прямоугольной формы.

Ливневые решетки из чугуна

Популярность дождеприемников из чугуна в настоящее время несколько снизилась. Это объясняется такими их недостатками, как большой вес и уязвимость для коррозии. Для борьбы с последним недостатком поверхность чугуна обрабатывается специальными составами. Сейчас все чаще применяются изделия, состоящие из нержавеющей стали или сплавов, устойчивых к коррозии.

Иногда элементы дождеприемников изготавливаются из разных материалов. Например, пластиковый дождеприемник с решеткой из чугуна обладает небольшим весом и устойчивостью к коррозии (это касается самого корпуса) и способен выдерживать большие нагрузки (благодаря решетке).

Особенности конструкции

Наиболее популярный вид дождеприемника для ливневой канализации — однокамерная конструкция с прямоугольной решеткой. Если в месте установки возможны большие нагрузки на поверхность, то в этом случае используются конструкции, изготовленные из полимербетона или армированного бетона. В этом случае дождеприемник состоит из нескольких секций, расположенных вертикально. Это нужно для увеличения пропускной способности.

Для удаления воды с автомобильных дорог иногда применяются дождеприемники в виде бордюров. Они идеально вписываются в конструкцию дороги и не подвержены нагрузкам от проезжающего транспорта.

Чугунная дождеприемная решетка на дороге
