Капельный полив своими руками из полипропиленовых труб

Сделать подобную систему у себя на приусадебном участке не составляет особого труда. Эта статья предоставит вам подробную пошаговую инструкцию по проектированию и обустройству капельного полива с помощью полипропиленовых труб.

Системы полива

Поверхностный полив – самый простой способ. Вода, по выкопанным узеньким траншейкам, подается к растениям. Все находится на поверхности, вопрос монтажа отпадает.

Такое увлажнение почвы не желательно, так как вода поступает рядом с корневой системой, культура теряет часть кислорода.

Дождевание – увлажнение происходит методом распыления воды. Сами распылители устанавливают в определенных местах на участке, так чтобы оросить весь участок. Этот способ полива очень хороший, вода поступает в прикорневую систему и корни, само растение получает влагу и кислород.

Особенность системы полива методом распыления в том, что если в трубах низкое давление, то зона покрытия сократится, что может привести к высыханию части растений и также при наличии ветра, полив будет не равномерным.

Система капельного полива

Один из самых экономичных способов увлажнения. Вода по шлангам с отверстиями поступает непосредственно к корню культуры. Поливочные шланги в этой системе подведены к трубе с водой, которая может быть подключена не только к центральному водоснабжению, но и к любому накопителю. В конце каждого шланга установлена заглушка. Система оснащается фильтром и краном на подачу и отключение воды.

Минусом капельного полива является засорение шланга, отверстия не большие, в них попадают частицы почвы.

Внутрипочвенный полив

Поливочная магистраль данного типа прокладывается с углублением под слой почвы в 0,3м. трубы оснащены специальными отверстиями для подачи воды напрямую к корням растений. Этот вид увлажнения хорошо подойдет для теплиц и мест где не проводится вскапывание почвы. Хотя можно организовать поливочную систему из пластиковых труб и высаживать растения относительно магистрали. Внутрипочвенная поливка отменяет регулярное рыхление земли, и процесс положительно отражается на поступлении кислорода к корневой системе.

Трубы могут засоряться, чтобы избежать этого стоит установить фильтр для воды.

Достоинства труб из пластика

Гладкие стенки, что купирует образование отложений.
Отличная пропускная способность
Материал прочный, способен выдержать нагрузку средней тяжести, как садовая техника
Долгий срок службы
Стойкость к агрессивным средам и химикатам
Морозоустойчивость
Легкий простой монтаж, исключающий использование дорогостоящего оборудования.
Пластик не подвержен коррозии

Системы полива делятся на автоматические, полуавтоматические и ручные управления

Механическое управление самое простое. Полив происходит при помощи шланга или организованной системы увлажнения методом включения и отключения шарового крана.
Полуавтоматическая система полива на даче рассчитана на ручную подачу воды, то есть открытие крана, дальше распределение жидкости по трубам, регулировка напора и расхода воды происходит автоматически.
Автоматическая поливка участка абсолютно автоматизированный процесс. Человеку даже находиться на даче не обязательно. Почва участка будет увлажняться в заданном режиме с нормированным количеством воды. Система оснащена датчиками, которые фиксируют температуру воздуха, почву, влажность почвы. Они автоматически включают полив при необходимости и отключают систему.

Первый вариант

Чтобы упростить процесс и снизить расход воды, в прошлом году смонтировали первый вариант системы автоматического полива. Итак, огород находится между домом и баней, а емкость стоит за баней. Между дорожкой и торцами грядок была прокопана неглубокая траншейка, куда уложили сваренную магистраль — полипропиленовую трубу с отводами к каждому коробу.

Между дорожкой и торцами грядок была прокопана неглубокая траншейка, куда уложили полипропиленовую трубу с отводами к каждой грядке. Фото автора Сваривали ее с помощью специального сварочного аппарата. Конечно, необходимость иметь этот инструмент удорожает стоимость системы полива, ведь его цена от 1000 до 10000 рублей. Можно собрать систему из труб ПНД (полиэтилена низкого давления). Плюс в том, что в этом случае ничего не придется сваривать, а минус — все фитинги (соединительные элементы) дороже, чем полипропиленовые.

В одном месте пришлось прокладывать эту трубу под дорожкой, чтобы потом не спотыкаться. К теплице была протянута такая же труба — но поверх земли вдоль забора. В конце трубы сделали пробку для слива воды осенью, затем все проверили на протечки и закопали.

Пробка для слива воды осенью. Фото автора

К отводам трубы присоединили капельные ленты, которые приобрели в садовом магазине, и разложили их вдоль посадок, концы заглушили. Ширина лент — 16 мм. Длина в рулоне — 50 м. Определять, сколько лент класть на грядку, нужно по потребностям посаженной культуры. Где-то требуется 2, где-то — 1 линия полива.

К отводам трубы присоединили капельные ленты. Фото автора

Вначале мы планировали установить на бочку таймер полива, который был куплен еще 2-3 года назад от известного производителя. Но мы не учли, что тот прибор мог работать только от водопровода: для включения ему требовалось большее давление, чем образуется на выходе из бочки. Поэтому было решено в закрытом грунте вновь поставить систему «Аквадуся». Так что теплица в прошлом году поливалась автоматически, а для полива огорода воду нужно было включать вручную.

В нашем маркете, объединяющем крупные интернет-магазины, вы можете выбрать все, что требуется для полива. Загляните в подборку Ленты и шланги для капельного полива.

Как самостоятельно установить поливочную систему

Для монтажа используются изделия из полиэтилена или полипропилена диаметром от 20 мм до 40 мм. Стыкуются трубы ПНД при помощи фитингов. Процесс выполнения происходит вручную и не требует наличия инструментов.

Полипропилен соединяется методом пайки, так что электричество необходимо.

Установка поверхностного полива. Система монтируется на почве, при неисправности, легко и быстро чинится.

Минусы: Из-за расположения на поверхности возможны повреждения; Передвижение требует внимания.

Монтаж глубинной системы.

Составляется схема прокладки труб
По схеме выкапываются траншее от 0,3м до 0,7 м глубиной с уклоном к низкой точке участка.
Делается разводка труб
Трубы укладываются в траншеи
Производится врезание в основной трубопровод и установкой шарового крана
Для отводов можно использовать трубы малого диаметра или шланги
Дождеватели или капельницы устанавливаются на концах отводов.
Готовая система для полива подключается к центральной магистрали и автоматике
Производится проверка. При наличии протечек, неисправность устраняется.
Труды закрываются грунтом. Система готова к применению.

Правильно собранная система полива своими руками из пластиковых труб избавит садовода от тягостной работы на многие годы.

Cистема капельного орошения из полипропиленовых труб

Регулярный полив — залог нормального роста и развития любых растений. Но многие из них, в первую очередь, ценные овощные культуры, пряности и цветы, особенно чувствительны к интенсивности увлажнения почвы. Вода должна подаваться к их корневой системе не единоразово, а в течение определённого периода времени. Переувлажнение в равной степени опасно, ведь ведет к подгниванию корней, формирует благоприятные условия для развития грибков и плесени. Решение проблемы становится капельное орошение. При этом совсем не обязательно приобретать сложные и дорогие поливочные системы — прекрасный инструмент для капельного полива можно сделать своими руками из полипропиленовых труб, которые продаются в любом строительном супермаркете.

Статья по теме: Система для полива огорода

Материалы и инструменты

Прежде всего, стоит разобраться, зачем использовать именно полипропилен. Во-первых, он в разы дешевле и легче стальных труб, не подвержен коррозии, не накапливает соли на внутренних поверхностях. Во-вторых, выигрывает у гибких шлангов в прочности и долговечности, не теряет своих свойств от длительного воздействия погодно-климатических условий.

Но, пожалуй, главным преимуществом полипропиленовых труб является простота их монтажа — на рынке представлен широкий ассортимент трубопроводной фурнитуры любой конфигурации, стыковка изделий с которой осуществляется простым трубным паяльником с соответствующей насадкой. Тем не менее, полипропилен тоже бывает разным.

PN10. Рассчитан на холодную воду и относительно малый напор воды, как правило, трубы из него тонкостенные и относительно гибкие.
PN16. Может работать с водой средней температуры (до +60 C), выдерживает давление в 16 атмосфер, используется в трубах со средней толщиной стенки.
PN20. Рабочая температура доходит +95 C, высокая толщина стенки и особый состав позволяет трубам выдерживать давление до 20 атмосфер.
PN25. Имеет армирующие слои, благодаря чему может выдерживать относительно длительное воздействие кипящей воды, справляется с давлением в 20–25 атмосфер.

Для капельного орошения лучше всего подходят трубы марки PN16, в некоторых частных случаях им можно предпочесть PN20, например, в центральных магистралях крупных, сильно разветвлённых систем. Марку PN10 использовать нецелесообразно ввиду малой надежности, да и встретить трубы из её в продаже непросто — слишком малы характеристики по современным меркам. Ну а системы из труб PN25 вышли бы слишком громоздкими и дорогостоящими.

Диаметр изделий определяется в соответствии с расходом воды, который, в свою очередь, зависит от площади орошаемого участка. Его можно приблизительно рассчитать из соотношения 500–750 литров в час на каждые 100 кв. м. Вот диаметры труб, подходящие для разной интенсивности полива.

500 л/ч — 16 мм;
1000 л/ч — 20 мм;
1500 л/ч — 25 мм;
3000 л/ч — 32 мм;
5000 л/ч — 45 мм;
7500 л/ч — 50 мм.

Кроме труб, понадобится фурнитура (повороты под разными углами, крестовины, шаровые краны, переходники). Если полив осуществляется из системы водоснабжения с малым давлением, следует предусмотреть ёмкость для воды.

Главные рабочие инструменты

трубные ножницы или электролобзик;
паяльник для полипропиленовых труб;
дрель со свёрлами;
нож;
средства измерения и разметки.

Видео описание

Полезное видео по теме:
Смотрите также: Каталог компаний, что специализируются на монтаже металлоконструкций – навесов, теплиц и прочих

Таймеры могут работать от сети и от батареек, быть механическими, электронно-механическими или электронными:

Механический таймер управляется вручную и выполняет только одну функцию. Перед началом полива его нужно включить и задать время, через которое он прекратит подачу воды. Такой прибор удобен, если участок небольшой и находится под постоянным присмотром. Он избавляет от необходимости вовремя отключать воду и вообще держать в голове эту заботу.
Электронно-механическое устройство уже может больше: оно обеспечивает заданную частоту и продолжительность полива, самостоятельно управляя системой в соответствии с программой.

Электронно-механический таймер с выходом на две магистрали Источник growsvet.ru

Электронные контроллеры способны выполнять до 16 команд при подключении к ним дополнительных устройств, отслеживающих влажность земли и воздуха, температуру и другие параметры окружающей среды. Их можно программировать на разные режимы для каждой культуры. Стоят они дорого, но позволяют совершенно не заботиться о поливе, какая бы погода не стояла на улице и каким бы продолжительным ни было отсутствие хозяев.

Решая, как сделать автополив в теплице своими руками, нужно заранее определиться с оптимальным режимом орошения и выбрать наиболее подходящий по цене и функциональности таймер. Устанавливается он в начале системы на магистральной линии и не особо усложняет процесс её сборки.

Электронный таймер подключён к центральному водопроводу Источник treetrekkers.com

Сборка системы

Монтажу системы орошения предшествует разметка участка:

Он делится на грядки, в каждой из которых на расстоянии 20–60 мм располагаются канавки для труб.
Затем определяется длина сегментов, трубы нарезаются на участки, рассчитывается потребность в фурнитуре. В сложных и сильно разветвленных конструкциях для центральных магистралей выбирают трубы несколько большего диаметра, чем для периферии.
Во всех трубах, которые будут укладываться в канавки, через равные промежутки (обычно, 7–15 см) сверлятся отверстия диаметром 2–3 мм.
Когда каждая отдельная ветвь системы будет готова, приступают к сборке.
Трубы и элементы фурнитуры стыкуются с помощью паяльника, излишки пластика подрезаются ножом. Лучше применить модульную технологию — собрать отдельные участки системы, уложить их на свои места, а затем продолжить сборку уже в «рабочей зоне».
Можно укладывать трубы прямо на землю, но лучше предусмотреть небольшие упоры (до 5 см над поверхностью земли). Это предотвратит засорение отверстий.

Обратите внимание на то, что отверстия должны быть направлены не строго вниз, а под небольшим углом. Сверло лучше не устанавливать строго перпендикулярно оси трубы — это поможет равномернее распределить влагу

Теперь можно провести пробный запуск. Если он покажет течи, их можно устранить «холодной сваркой» – композитным клеевым составом. Но надежнее будет перепаять слабые места.

Надеемся, этот материал поможет вам организовать равномерное орошение участка, а значит — обеспечить здоровье и процветание растений. Удачи и хороших урожаев!

Как самостоятельно сделать капельный полив из полипропиленовых труб

Капельный полив комнатных, огородных и садовых растений является одним из методов орошения, при котором влага дозами (каплями) поступает в зону корней. Дозаторы-капельницы – основной исполнительный узел устройства. Чем выгодна система полива, реализуемая в основном из полипропиленовых труб? Это значительная экономия воды, электроэнергии, трудовых и финансовых затрат, плюс постоянное и непрерывное орошение растений. Автоматический полив на участке – это ранний урожай, а в некоторых случаях – несколько урожаев, это минимизация эрозии почвы и развития почвенных заболеваний и болезней растений.

Капельная технология орошения была разработана и испытана в Израиле, после чего распространилась и по другим странам. Дозированное орошение используют не только в частном секторе, но и в промышленных масштабах.

Что входит в капельную систему

Любая система капельного орошения на полипропиленовых трубах, даже сама простая, состоит из:

Трубопроводной трассы, по которой постоянно подается вода к дозаторам;
Капельные пропиленовые линии для полива огорода.

Лучший источник воды – централизованный водопровод, так как в нем вода будет постоянно. При отсутствии такой возможности систему труб поливочного устройства подключают к автономной насосной станции или к резервуару на участке. Основной трубопровод, от которого пойдет разводка на капельные линии, прокладывают из труб Ø 25-32 мм, длинные участки набирают фитинговыми соединениями. Трассу собирают из металлических, металлопластиковых или полипропиленовых труб.

Статья по теме: Летний водопровод на даче своими руками

От главного трубопровода к насаждениям прокладывают капельные линии из полипропиленовых труб. Чтобы осуществить полив из полипропиленовых труб своими руками, используют два варианта капельных линий – полиэтиленовые ленты или трубки. Диаметр таких лент (трубок) берется в пределах 16-20 мм, полиэтилен имеет толщину 100 мкм. Ленту делают из полосы полиэтилена, сворачивая ее в кольцо и запаивая края. По поверхности ленты пробивают отверстия с шагом 200-250 мм, через которые вода самотеком поступает в прикорневую зону растения или группы растений.

Самодельная система полива огорода из полипропиленовых труб приспособлена для полива деревьев и садово-огородных растений: трубками воду подводят к дереву или куту, лентами поливают огород.

Капельницы с фиксацией выхода жидкости

Приборы без регулировки предназначены для определенного показателя давления и обладают фиксированной производительностью жидкости, которая меряется литрами на час работы. Поэтому некомпенсированные варианты сильно зависят от характеристик давления и не используются для больших участков, ведь в конце системы давление намного ниже, чем вначале. В результате, равномерно поливать растения не получится. А вот для небольших огородов такой вариант подойдет как нельзя лучше.

Компенсированные варианты внутри конструкции оснащаются силиконовой мембранной. Когда показатель давления падает, клапан целиком закрывает выход воды. В результате, орошение прекращается. Характеристика эксплуатационного давления такой капельницы составляет 0,4-3,5 атм, и когда давление поднимается до таких значений, вода снова будет капать. Исходя из расхода жидкости, производят сразу три вида устройств – на 2, 4 и 8 литров в час.

Чтобы поливать несколько насаждений, можно использовать капельницу с разветвлениями, которая по внешнему виду напоминает паука. Такое устройство складывается из адаптера на несколько выходов, разных микротрубок, колышков и самой системы полива. Применяют «паука» для того, что одновременно снабжать водой сразу несколько растений или же для подачи влаги к корням со всех сторон.

Монтаж системы капельного полива и расчет расхода воды

Начинать следует с составления плана поливаемого участка (огорода). Затем рассчитывают, сколько воды в стуки потребуется для капельного полива той или иной площади. После чего составляют схему равномерного распределения трубок или лент между насаждениями.

Правильный расчет системы полива, созданной своими руками, учитывает свойства почвы, время и график полива, распределение точек водоразбора – лент или трубок. Воду можно брать даже из близлежащего водоема, но, если вод подается грязной, то лучше на входе установить хотя бы фильтр грубой очистки.

Инструменты и материалы для создания капельного орошения

Понадобится электродрель или шуруповерт. Диаметр основной подающей трубы влияет на диаметр сверла: для трубы Ø 32 мм, в которую необходимо врезать вентиль со штуцером (крепится через резиновую или силиконовую прокладку) понадобится сверло Ø 14 мм. Если трубопроводы из полипропилена имеют Ø 25 мм, то используйте сверло Ø 10 мм. Лучше пользоваться сверлами по дереву – выступающий на конце шип не позволит сверлу уйти из центра намеченного отверстия.

Порядок монтажа

Сборка системы капельного орошения начинается с того, что соединение полипропиленовых труб и резервуара для хранения воды проверяется на герметичность. Емкость резервуара зависит от площади насаждений, необходимости полива (разные растения потребляют разное количество влаги), схемы разводки труб и лент. Кому-то хватит металлической двухсотлитровой бочки, а кому-то и еврокуба будет мало. В любом случае, нужно иметь возможность в любой момент времени пополнять запасы воды в баке. Емкость устанавливают на подставке, обеспечивающей самотек воды – выше 1-15, метров не имеет смыла, чтобы не повышать давление в трубопроводе: вода должна идти медленно. Если на основном трубопроводе врезан фильтр грубой очистки, но на выходе из резервуара есть смысл врезать фильтр тонкой очистки воды.

Бывает, что участок имеет уклон, и иногда довольно большой. В этом случае возможно использование насоса для системы полива, так как высоты подставки может не хватить для доставки воды к самым высоким участкам полива.

Подготовка полипропиленовых труб и монтаж поливной системы начинается с нарезания отрезков в нужный размер. Отрезок трубы должен соответствовать по длине расстоянию между грядками, и на каждом ее конце сбоку через переходник врезается пластиковый кран фильтр.

Промышленная лента для полива имеет шаг отверстий 200 мм, 250 мм и 300 мм. Отрезаете ленту требуемой длины и присоединяете ее к крану, а свободный конец плотно завязываете. При надевании ленты на кран рекомендуется пользоваться графитовой смазкой или жидким мылом. Само соединение не нужно ничем усиливать – ни хомутами, ни другими зажимами, так как давления в системе практически не будет. Последним этапом устройства капельного орошения на одном из участков будет затягивание контрольной гайки, а после сборки всего объема необходимых соединений и набора требуемого количества лент систему можно включать на полив.

Но пользование такой самодельной капельной системой имеет и недостатки:

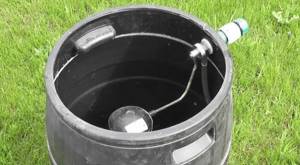

Нужно постоянно контролировать объем воды в баке. Хотя этого можно избежать, установив электронную поплавковую систему включения/отключения насоса для автоматического заполнения резервуара. Если же капельное орошение подключено к центральному водопроводу, то проблема отпадает;
Форсунки (отверстия в лентах или трубках) постоянно засоряются. Проблема решается промывкой всей системы и установкой фильтров на основном входе воды в трубы, и на выходе из резервуара.

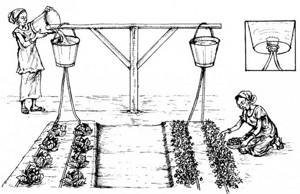

Небольшую систему капельного орошения можно собрать даже с помощью пластиковых бутылок – донышки обрезают, бутылки вставляют друг в друга, набирая трубу необходимой длины, причем сами бутылки будут служить лентами капельного полива – в них проделывают небольшие отверстия, и устройство готово.

Капельное орошение огорода не меняется, если перенести его в теплицу или в зимний сад, поэтому, один раз собрав такую схему, можно пользоваться ею всю жизнь, и с учетом места использования добавлять или снимать дополнительное оборудование.

Статья по теме: Система полива на даче своими руками

Монтаж трубопровода на дачном участке

Перед монтажом водопровода необходимо разработать и начертить четкую схему. Нужно заранее продумать точки выхода на поверхность и прикинуть количество соединений. После этого на участке нанести разметку водопровода и провести необходимые измерения, исходя из которых можно определить трубный метраж, а также виды и количество элементов соединений.

Летний водопровод используется лишь в теплое время года. Поэтому в качестве источника воды может служить небольшой водоем около участка или колодец. Это является наиболее экономичным вариантом.

Можно также пробурить скважину и брать воду оттуда. Однако она должна регулярно использоваться, так как зимний простой ведет к сильному засорению фильтров, замена которых проблематична.

В случае подключения к магистральному трубопроводу достаточно провести трубы по территории участка.

Как паять полипропиленовые трубы

Чтобы научиться прокладывать и соединять трубы самому, совсем не нужно иметь сантехническое образование.

Для проведения этого вида работ понадобится специальный паяльник «утюг» – прибор соединения для полипропиленовых элементов. Также в комплекте с ним идут специальные тефлоновые насадки. Они попарно крепятся на паяльник и подвергаются нагреву. Диаметр каждой пары соответствует наружному и внутреннему диаметру спаиваемых деталей. То есть чтобы соединить две части, требуется сначала спаять с трубой соединительную муфту, а затем впаять следующую.

Для различных диаметров труб время нагревания в паяльнике и температура различается.

Таблица временных и температурных режимов

Диаметр трубы в мм	Расстояние от конца трубы до метки (глубина сварки), мм	Время нагрева в сек	Время охлаждения в сек
20	14-17	6	2
25	15-19	7	2
32	16-22	8	4
40	18-24	12	4
50	20-27	18	4
63	24-30	24	6
75	26-32	30	6
90	29-35	40	8

То же самое относится и к спаиванию угловых соединений. К прямой трубе припаивается уголок, а затем следующий элемент конструкции. Обе детали одновременно вводят в насадки паяльника, нагревая наружную и внутреннюю поверхности деталей, а затем их вынимают и соединяют встык, пока пластик находится в полурасплавленном состоянии. После остывания (примерно 25 секунд) можно производить дальнейшие работы.

Таким же образом впаивают и резьбовые соединения, и переходы из одного диаметра в другой.

Чтобы в узлах отверстия не перекрывались расплавленным пластиком, их можно проверить продувкой воздуха.

Сгибание труб

Трубы сгибают разными способами:

Чтобы осуществить изгиб, понадобится пара заглушек и песок, которым следует наполнить пространство. При наличии таких материалов вероятность разлома или повреждения изделия мала. Вместо заглушек допускается использовать деревянные чопики. Трубы производятся с разной твердостью, поэтому необходимо приготовиться к возможным физическим усилиям. Самый простой способ – вставить в сгибаемую трубу еще одну, но с большим сечением, найти упор и согнуть, надавливая в нужное направление.
Для стальных или алюминиевых труб потребуется горелка. Изделие засыпать песком и по краям заглушить, нагреть сгибаемый участок докрасна и согнуть другой трубой.
Трубы большого диаметра и квадратной формы сгибаются при помощи песка и горелки.

Горелка может прожечь металл, поэтому ее следует иногда отводить в сторону и проверять уровень разогрева.

Как согнуть трубу вручную

Чтобы проделать такую работу по металлопластику, рекомендуется следовать нескольким советам:

Сгиб выполнять медленно и без рывков. На каждые пару сантиметров длины изгиба приходится 15 градусов.
Чтобы угол получился ровным, перед сгибом рекомендуется заложить куски проволоки.
Чем больше рычаг надетой трубы на конструкцию, тем проще и легче согнуть.

Сгибание полипропиленовой трубы

Изделие следует разогреть феном при температуре 150 градусов. Сгибать надо тот участок, где имеется более толстая стенка.
Можно согнуть такой материал и без разогрева, но тогда предел изгиба составляет 8 градусов.

По окончании следует провести проверку на отсутствие дефектов.

Как гнутся пластиковые трубы

Для этого нужно:

Изготовить оправу при помощи плиты из древесного волокна, чтобы получить нужную форму.
Установить трубу в оболочку.
Осуществить фиксацию конструкции.
Придать трубе нужную форму
Извлечь и охладить.

Для всех представленных способов сгибания не потребуется специальное оборудование.

Источник: domik-derevne.ru

Капельный полив из полипропиленовых труб своими руками

Особенность системы капельного полива состоит в том, что влага, подаваемая через специальную полимерную ленту или капельницы, доставляется непосредственно к корневой системе растений. Благодаря этому, снижается общий расход воды и при этом повышается урожайность сельскохозяйственных культур. Кроме того, капельный полив не приводит к заболачиванию почвы и снижает вероятность появления сорняков – они не получают достаточного количества влаги. Сделать подобную систему у себя на приусадебном участке не составляет особого труда. Эта статья предоставит вам подробную пошаговую инструкцию по проектированию и обустройству капельного полива с помощью полипропиленовых труб.

Требования, предъявляемые к изделиям

Требования к трубам ПВХ, предназначенным для водоснабжения и отопления, регламентирует ГОСТ Р 52134-2003. В нем даны сведения относительно габаритов труб, в том числе минимальная толщина стенок, а также требования к фитингам и поверхности труб.
Согласно документу, изделия должны быть ровными как изнутри, так и снаружи, и иметь ровный цвет. На них не должно быть трещин, впадин, пузырей и других нарушений структуры. Это же требование распространяется и на торцы.

Типы и сортамент труб из непластифицированного ПВХ описывает ГОСТ 28117-89.

Преимущества капельного полива

Основными достоинствами системы орошения являются:

существенная экономия воды и электроэнергии (если для полива используется насос);
четкое и регулярное распределение влаги, даже если грядка расположена не на ровной поверхности, а на сложных участках;
отсутствие переувлажнения грунта, что помогает сохранить максимальное количество кислорода в почве и поддерживать ее рыхлость;
улучшение развития корневой системы и повышение усвоения ею полезных веществ;
уделение внимания каждому растению;
уменьшение количества сорняков, которые просто не могут развиваться из-за недостаточного для них количества влаги;
снижения риска заболеваний (из-за того что листья остаются сухими нет влажного микроклимата, который любят грибки и бактерии);
более раннее созревание и длительное плодоношение;
значительное увеличение объемов урожая;
возможность использования любого источника воды (колодец, скважина, водопровод или даже бочка).

Материалы для капельного полива из полипропиленовых труб

В отличие от металлических труб, полипропиленовые аналоги обладают большими преимуществами. Кроме того, материл достаточно дешевый, и подходит для сборки системы капельного полива.

Перед сборкой, нужно подготовить следующее:

Емкость с объемом 100 л. Вода будет нагреваться под действием солнечных лучей, что благотворно влияет на растения.
Шаровой кран.
Фильтр для очистки воды. В противном случае, система быстро выйдет из строя.
Емкость для питательных удобрений.
Трубопровод
Отводы из полипропиленовых труб или специальные ленты, которые соединяются при помощи специальных тройников.

Чтобы определиться с размерами материалов, нужно разметить земельный участок. Для полива 1м2 понадобится около 30 л жидкости в сутки, в зависимости от вида насаждений. Также нужно подсчитать количество отводов и расстоянием между установленными капельницами.

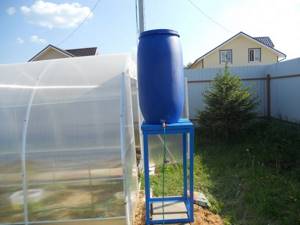

Для обеспечения необходимого давления, емкость рекомендуется установить на высоте 1-2 м. Этого будет достаточно, чтобы обеспечить полив 50 м2. Тара устанавливается на крепкой и ровной опоре.

Полезные статьи для садоводов и огородников

Кран устанавливается в проделанное отверстие в таре с водой, на высоте 10 см от дна. С другой стороны сделать соединение с дачным водопроводом. Чтобы емкость заполнялась до определенного уровня, рекомендуется воспользоваться клапаном с поплавком.

Какие выбрать?

Чтобы система прослужила дольше, важно выбрать надежные трубы. Их потребуется проложить под землей, чтобы предотвратить разрушение ПВХ под действием солнца.

Основные характеристики

На что обратить внимание в первую очередь:

Шланг должен иметь минимум 2 слоя (лучше – больше) в своей структуре. Однослойные изделия изнашиваются за 1-2 года.
Они легко теряют форму от действия УФ-лучей или высокого напора воды.
Трубка должна быть непрозрачной, иначе в полостях со временем заведутся водоросли.
Лучше, чтобы труба была темного цвета. В таких изделиях присутствуют добавки, повышающие стойкость к ультрафиолету. Из-за отсутствия прямого воздействия солнечных лучей на воду использование таких труб снижает риск появления водорослей.

Как определиться с диаметром?

Диаметр магистральной трубы (D) принято определять по формуле: D=1,13*√Wi/(3600*V), где:

V – желательная скорость движения воды (обычно от 0,9 до 2 м/с);
Wi – проходящий по этому участку расчетный поток (куб.м./ч);
1,13 – расчетный коэффициент.

Результирующее число округляют до ближайшего из типоразмеров в большую сторону. Как правило, используются трубы диаметром не менее 3,2 см. Чем меньше диаметр, тем меньше будет напор воды. Для теплиц обычно берут широкие магистральные трубы – около 6 см.

Другие критерии для выбора

Трубы из ПВХ могут иметь сетчатую или крестовидную оплетку. Первый вариант для капельного полива подходит лучше. Они должны иметь достаточную толщину, релевантную давлению в системе. При выборе фитингов нужно предусмотреть переход на меньший диаметр.

Сборка системы капельного полива из полипропиленовых труб

Перед тем, как организовать полив, дачник должен подготовить проект. На нём необходимо указать размещение грядок, расстояния между ними и отдельными растениями или молодой рассады. Для его составления надо взять строительную рулетку, выполнить все замеры и зарисовать его на бумаге.

Для разреза полипропиленовых труб для отводов используются специальные ножницы. Также можно воспользоваться строительным ножом или ножовкой по металлу.

Монтажу системы орошения предшествует разметка участка:

Он делится на грядки, в каждой из которых на расстоянии 20–60 мм располагаются канавки для труб.
Затем определяется длина сегментов, трубы нарезаются на участки, рассчитывается потребность в фурнитуре. В сложных и сильно разветвленных конструкциях для центральных магистралей выбирают трубы несколько большего диаметра, чем для периферии.
Во всех трубах, которые будут укладываться в канавки, через равные промежутки (обычно, 7–15 см) сверлятся отверстия диаметром 2–3 мм.
Когда каждая отдельная ветвь системы будет готова, приступают к сборке.
Трубы и элементы фурнитуры стыкуются с помощью паяльника, излишки пластика подрезаются ножом. Лучше применить модульную технологию — собрать отдельные участки системы, уложить их на свои места, а затем продолжить сборку уже в «рабочей зоне».
Можно укладывать трубы прямо на землю, но лучше предусмотреть небольшие упоры (до 5 см над поверхностью земли). Это предотвратит засорение отверстий.

Обратите внимание на то, что отверстия должны быть направлены не строго вниз, а под небольшим углом. Сверло лучше не устанавливать строго перпендикулярно оси трубы — это поможет равномернее распределить влагу

Климат

Полипропиленовые трубы появились сравнительно недавно, но уже прочно завоевали лидирующие позиции. Благодаря сочетанию отличных характеристик и доступной цены, их использование стало универсальным. Их применяют для водопроводных и отопительных систем в новостройках, а также заменяют ими устаревшие металлические аналоги в хрущевках. Помимо этого, умельцы нашли им еще целый ряд применений. В статье расскажем о монтаже полипропиленовых труб своими руками.

Содержание:

Достоинства полипропиленовых труб

Полипропиленовые трубы выбирают для устройства водопровода, отопления, канализации. Они отлично подходят для наружных систем, которые прокладывают со стороны жилого помещения, так как не нагреваются (например, при протягивании труб горячей воды).
Полипропилен не подвержен влиянию влаги и не разрушается под воздействием внешних факторов очень долгое время. Поэтому их применяют при обустройстве подземного дренажа, капельного полива или при прокладке водоснабжения по участку.
Он экологически безопасен и при эксплуатации не принесет вреда окружающей среде. Этот фактор важен и при подаче как питьевой, так и технической воды.

Небольшой вес материала позволяет легко его транспортировать и с легкостью производить монтаж даже длинных отрезков труб.
Производители дают гарантию не менее 50 лет.

Маркировка полипропиленовых труб

В зависимости от поставленной задачи, подбирается нужный вид полипропиленовой трубы. Наиболее распространены 3 основных вида:

PN25 – оптимальна для отопительной системы;
PN20 – предназначается для канализации и водоснабжения;
PN10 – только для холодной воды.

Основная разница заключается в том, что PN25 и PN20 имеют специальное армирование, которое защищает трубу от деформации при проведении горячей воды.

Совет: при покупке труб надо ориентироваться не только на более низкую стоимость, но и на их качество. В первую очередь следуют обратить внимание на срез, его края должны быть ровными, без заусенец.

Любой монтаж полипропиленовых труб потребует использования соединительных элементов – фитингов.

Муфты. Их применяют когда нужно состыковать трубы разного диаметра и разного материала (например полипропиленовые с чугунными). Также есть муфты-переходники, соединяющие трубы с внутренней или наружной резьбой с трубами, имеющими иной тип крепления.
Уголки. Нужны для соединения системы в углах дома или когда нужно поменять направление трубы на 90 или 45 градусов.
Тройники. Используются в узлах разветвления систем.

Инструменты для пайки полипропиленовых труб своими руками

Монтаж полипропиленовых труб невозможен без ряда специализированных инструментов.

Так, для основных видов работ нужен специальный паяльник. Который будет расплавлять трубы и соединительные муфты в местах крепления. Это узконаправленный инструмент и пригоден только для одного вида работы, но на нем не стоит экономить. Более дешевые моменты медленнее оплавляют трубы, что негативно сказывается на качестве швов. И скорость работы значительно снижается, что особенно важно при больших объемах. К тому же такой агрегат может быстро сломаться.
Набор насадок на паяльник соответствующего диаметра. Обычно они идут в наборе с паяльником, но при необходимости можно докупить отдельно.
