Примеры расчета диаметра газопровода низкого давления

Зачем газифицировать дом?

Главная причина заключается в дешевизне и удобстве. Сложная экономическая ситуация в стране вынуждает владельцев частных домов подыскивать наиболее доступный вариант обогрева здания. Поэтому совсем неудивительно, что со временем собственники коттеджей приходят к выводу, что нужно газифицировать постройку.
Да, несомненно, можно обогревать жилье при помощи электричества. Но такое решение довольно дорогостоящее, особенно если нужно отапливать несколько сотен квадратных метров. Да и капризы природы в виде сильного ветра или урагана могут оборвать кабеля и придется неизвестно сколько сидеть без отопления, еды и горячей воды.

Еще одной альтернативой газа является старый и проверенный способ — обогрев при помощи камина или кирпичной печи. Основной недостаток такого решения заключается в том, что хранение дров или угля приведет к появлению грязи.

К тому же нужно будет выделять дополнительные квадратные метры для их складирования. Поэтому голубое топливо еще не один год будет занимать лидирующую позицию, а вопрос проектирования газопровода для подключения частного сектора еще очень долго будет актуален.

Обзор программ для гидравлических вычислений

Пример программы для расчета отопления

По сути любой гидравлический расчет систем водяного теплоснабжения является сложной инженерной задачей. Для ее решения были разработаны ряд программных комплексов, которые упрощают выполнение этой процедуры.

Можно попытаться сделать гидравлический расчет системы отопления в оболочке Excel, воспользовавшись уже готовыми формулами. Но при этом возможно возникновение следующих проблем:

• Большая погрешность. В большинстве случаев в качестве примера гидравлического расчета отопительной системы берутся однотрубная или двухтрубная схемы. Найти подобные вычисления для коллекторной проблематично;
• Для правильного учета гидравлического сопротивления трубопровода необходимы справочные данные, которые отсутствуют в форме. Их нужно искать и вводить дополнительно.

Учитывая эти факторы, специалисты рекомендуют использовать программы для расчета. Большинство из них платные, но некоторые имеют демоверсию с ограниченными возможностями.

Oventrop CO

Программа для гидравлического расчета

Самая простая и понятная программа для гидравлического расчета системы теплоснабжения. Интуитивный интерфейс и гибкая настройка помогут быстро разобраться с нюансами ввода данных. Небольшие проблемы могут возникнуть при первичной настройке комплекса. Необходимо будет ввести все параметры системы, начиная от материала изготовления труб и заканчивая расположением нагревательных элементов.

Характеризуется гибкостью настроек, возможностью делать упрощенный гидравлический расчет отопления как для новой системы теплоснабжения, так и для модернизации старой. Отличается от аналогов удобным графическим интерфейсом.

Instal-Therm HCR

Программный комплекс рассчитан для профессионального гидравлического сопротивления системы теплоснабжения. Бесплатная версия имеет множество ограничений. Область применения – проектирование отопления в больших общественных и производственных зданиях.

На практике для автономного теплоснабжения частных домов и квартир гидравлический расчет выполняется не всегда. Однако это может привести к ухудшению работы системы отопления и быстрому выходу из строя его элементов – радиаторов, труб и котла. Что избежать этого нужно своевременно рассчитать параметры системы и сравнить их с фактическими для дальнейшей оптимизации работы отопления.

Пример гидравлического расчета системы отопления:

Зачем газифицировать дом?

Главная причина заключается в дешевизне и удобстве. Сложная экономическая ситуация в стране вынуждает владельцев частных домов подыскивать наиболее доступный вариант обогрева здания. Поэтому совсем неудивительно, что со временем собственники коттеджей приходят к выводу, что нужно газифицировать постройку.

Да, несомненно, можно обогревать жилье при помощи электричества. Но такое решение довольно дорогостоящее, особенно если нужно отапливать несколько сотен квадратных метров.

Да и капризы природы в виде сильного ветра или урагана могут оборвать кабеля и придется неизвестно сколько сидеть без отопления, еды и горячей воды.

Современные газовые магистрали прокладываются с использованием прочных и высококачественных труб и деталей. Поэтому природные катаклизмы вряд ли смогут навредить такой конструкции

Еще одной альтернативой газа есть старый и проверенный способ — греться при помощи камина или печи. Основной недостаток такого решения заключается в том, что хранение дров или угля приведет к появлению грязи.

К тому же нужно будет выделять дополнительные квадратные метры для их складирования. Поэтому голубое топливо еще не один год будет занимать лидирующую позицию.

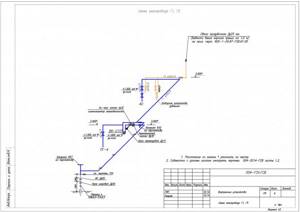

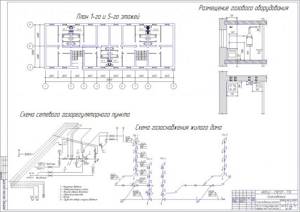

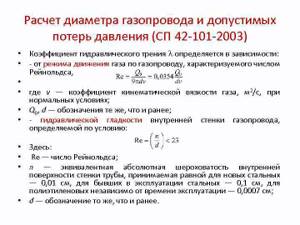

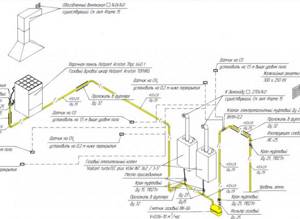

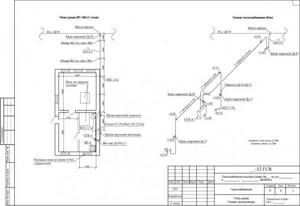

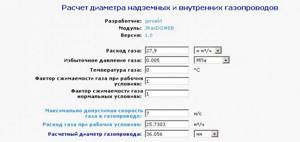

Расчет диаметра газопровода онлайн

При проектировании трубопроводов выбор размеров труб осуществляется на основании гидравлического расчета, определяющего внутренний диаметр труб для пропуска необходимого количества газа при допустимых потерях давления или, наоборот, потери давления при транспорте необходимого количества газа по срубам заданного диаметра.

Сопротивление движению газа в трубопроводах слагается из линейных сопротивлений трения и местных сопротивлений: сопротивления трения «работают» на всей протяженности трубопроводов, а местные создаются только в пунктах изменения скоростей и направления движения газа (углы, тройники и т.д.). Подробный гидравлический онлайн расчет газопроводов осуществляется по формулам, приведенным в СП 42-101–2003, в которых учтены как режим движения газа, так и коэффициенты гидравлического сопротивления газопроводов. Здесь приводится сокращенный вариант.

Внутренний диаметр газопровода принимается из стандартного ряда внутренних диаметров трубопроводов: ближайший больший — для стальных газопроводов и ближайший меньший — для полиэтиленовых.

Расчетные суммарные потери давления газа в газопроводах низкого давления (от источника газоснабжения до наиболее удаленного прибора) принимаются не более 1,80 кПа (в том числе в распределительных газопроводах — 1,20 кПа), в газопроводах-вводах и внутренних газопроводах — 0,60 кПа. Для расчета падения давления необходимо определить такие параметры, как число Рейнольдса, зависящее от характера движения газа, и коэффициент гидравлического трения λ. Число Рейнольдса — безразмерное соотношение, отражающее, в каком режиме движется жидкость или газ: ламинарном или турбулентном.

Переход от ламинарного к турбулентному режиму происходит по достижении так называемого критического числа Рейнольдса Reкp. При Re Reкp — возможно возникновение турбулентности. Критическое значение числа Рейнольдса зависит от конкретного вида течения. Программы расчета расхода газа сужающими устройствами(диафрагмами). Расчет выполняется на основе данных полученных с традиционных измерительных комплексов (сужающее устройство оборудованное самопишущими приборами по перепаду давления, давлению и температуре или счетчик газа оборудованный самопишущими приборами по давлению и температуре).

Влияние на расход газа

На расход газа влияет мощность котла и качество смеси
Потребление газа зависит от различных факторов. В больших домах ставятся котлы, которые расходуют больше топливной смеси, чем агрегаты в маленьких строениях или квартирах.

На расход топлива влияет:

• мощность котла;
• температура на улице;
• качество газовой смеси.

Некоторые газораспределительные компании подают в трубопровод неосушенные газовые смеси, которые содержат влагу и примеси. Калорийность снижается и увеличивается потребляемый объем.

Способы монтажа и их особенности

Прокладываться газопровод может различными методами. Это подземный, наземный или подводный монтаж. В зданиях прокладка сети может выполняться скрыто или открыто.

Каждая разновидность имеет свои преимущества и недостатки. Поэтому прежде чем отдавать предпочтение какой-либо из разновидностей, необходимо подробно разобраться во всех ее особенностях.

Преимущества и недостатки подземного метода

Еще совсем недавно при монтаже газопровода преимущественно использовался подземный способ. В этом случае трубы укладываются в предварительно вырытые траншеи. Причем их глубина должна в точности соответствовать величине, указанной в проекте. Сегодня такое решение используется все реже.

Падение спроса связано с дороговизной такого рода прокладки. К тому же рытье ям, куда будут укладываться трубы, займет довольно много времени. В настоящее время инженеры отдают предпочтение бестраншейному способу. Его особенность заключается в использовании оборудования, которое может выполнять горизонтально-направленное бурение.

Благодаря этому стоимость прокладки снижается троекратно, а время, необходимое на организацию магистрали, уменьшается как минимум в два раза.

Подземный метод бурения при помощи ГНБ-оборудования освобождает от необходимости восстанавливать зеленые насаждения. Поэтому такого рода решение можно назвать максимально безвредным для окружающей среды. Монтаж этим методом представляет собой бурение пилотной скважины, которая в дальнейшем расширяется до необходимых габаритов.

Далее стенки укрепляются при помощи специального раствора. Чтобы уберечь трубопровод от подземных потоков воды и чрезмерных механических нагрузок, он помещается в защитный футляр. Завершающим этапом является протяжка труб через скважину.

Наружная организация газопровода

Наружный метод используется чаще всего. В этом случае газопровод, как правило, протягивается по двору коттеджа. При этом конструкция должна быть защищена от посторонних лиц. С этой целью трубы располагаются на значительной высоте.

Особое внимание стоит уделить фиксации. Крепления должны быть максимально прочными и надежными, чтобы минимизировать риск падения и, как результат, повреждения газовой трубы

Наземная и надземная прокладка

По сравнению с подземным способом монтажа наземный будет стоить чуть ли не вполовину дешевле

Но в этом случае нужно уделить особое внимание защите конструкции от воздействия окружающей среды и механических повреждений

Например, труба должна быть заизолирована, чтобы на нее не попадали атмосферные осадки и были не ощутимы перепады температуры. Причем тип защиты подбирается в зависимости от климатических условий региона.

Чтобы не допустить самовольного подключения к магистрали, необходимо позаботиться об охране. Ведь из-за того, что труба лежит на специальных опорах на земле, к ней без проблем могут получить доступ третьи лица. Поэтому в отличие от подземной прокладки такое решение менее надежно.

Какой способ монтажа газопровода лучше?

Отдавать предпочтение тому или иному решению необходимо в зависимости от климата региона, где будут проводиться работы, плотности застройки и характеристик грунта. Соответственно, однозначного ответа просто-напросто нет.

Чтобы определиться с тем, какой способ монтажа лучше выбрать, следует учесть следующие рекомендации:

1. Если грунт на участке отличается высокой коррозионной агрессивностью, то наиболее правильным решением будет монтаж газопровода наземным методом.
2. При пересечение трубопроводом дороги экономически выгодным является комбинированный вариант. То есть в районе автополотна труба должна располагаться над землей, а на загородном участке – прокладываться в траншеях.
3. В случае прокладки трубопровода через соседние участки рекомендуется выбрать наземный (открытый) метод.
4. При прохождении газопроводной ветки по участку с разветвленной системой ЛЭП разумным решением будет скрытый монтаж магистрали.

Способ прокладки напрямую влияет на материал, из которого должен изготавливаться трубопровод. Вопрос, связанный с тем, какую трубу и арматуру использовать в том или ином случае, будет рассмотрен далее.

Пропускная способность водопроводной трубы

Водопроводные трубы в доме используются чаще всего. А так как на них идёт большая нагрузка, то и расчет пропускной способности водопроводной магистрали становится важным условием надежной эксплуатации.

Проходимость трубы в зависимости от диаметра

Диаметр – не самый важный параметр при расчете проходимости трубы, однако тоже влияет на ее значение. Чем больше внутренний диаметр трубы, тем выше проходимость, а также ниже шанс появления засоров и пробок. Однако помимо диаметра нужно учитывать коэффициент трения воды о стенки трубы (табличное значение для каждого материала), протяженность магистрали и разницу давлений жидкости на входе и выходе. Кроме того, на проходимость будет сильно влиять число колен и фитингов в трубопроводе.

Таблица пропускной способности труб по температуре теплоносителя

Чем выше температура в трубе, тем ниже её пропускная способность, так как вода расширяется и тем самым создаёт дополнительное трение

Для водопровода это не важно, а в отопительных системах является ключевым параметром

Существует таблица для расчетов по теплоте и теплоносителю.

Таблица 5. Пропускная способность трубы в зависимости от теплоносителя и отдаваемой теплоты

Таблица пропускной способности труб в зависимости от давления теплоносителя

Существует таблица, описывающая пропускную способность труб в зависимости от давления.

Таблица 6. Пропускная способность трубы в зависимости от давления транспортируемой жидкости

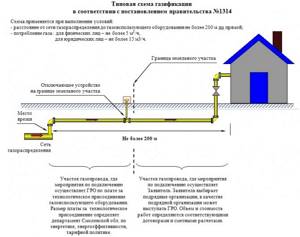

Порядок прокладки газопровода

Вопреки тому, что монтажом труб должны заниматься исключительно профессионалы, имеющие необходимую квалификацию, каждый владелец частного дома должен подробно ознакомиться с порядком проведения работ. Это позволит избежать неприятностей и появления незапланированных финансовых трат.

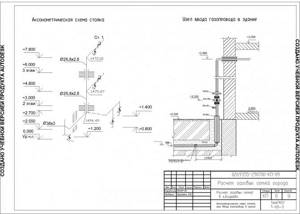

Монтаж стояка и подготовка помещения

Если частный дом газифицируется с целью организации отопления, то нужно позаботиться об обустройстве помещения. Комната со всем оборудованием должна быть отдельной и иметь довольно хорошую вентиляцию. Ведь природный газ не только взрывоопасен, но и токсичен для организма человека.

Что касается габаритов, то высота потолков в комнате должна составлять не меньше 2,2 м. Для кухни, где будет установлена плита с двумя конфорками, будет достаточно площади 8 м 2, а для четырехконфорочной модели — 15 м 2 .

Если для обогрева дома будет использоваться оборудование мощностью более 30 кВт, то котельная должна быть вынесена за пределы дома и представлять собой отдельно стоящее здание.

Газ подводится в коттедж посредством устройства ввода, представляющего собой отверстие над фундаментом. Он оборудуется особым футляром, через который проходит труба. Один ее конец подсоединяется к стояку, а второй является частью внутренней системы подачи газа.

Монтаж стояка осуществляется точно вертикально и конструкция должна быть удалена от стены на расстояние не менее 15 см. Закрепить арматуру можно при помощи специальных крючков.

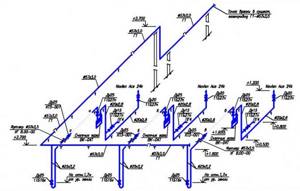

Тонкости сооружения внутренней системы

В процессе установки трубопровода в стене все его детали должны быть пропущены через гильзы. При этом всю конструкцию необходимо покрыть масляной краской. Свободное пространство, присутствующее между трубой и гильзой, заполняется при помощи просмоленной пакли и битума.

Каждый из узлов собирается внизу, а на высоте проводится только крепеж заранее подготовительных компонентов. Если диаметр труб не превышает 4 см, то их можно крепить при помощи хомутов или крючков. Для всех остальных рекомендуется применять кронштейны или подвески.

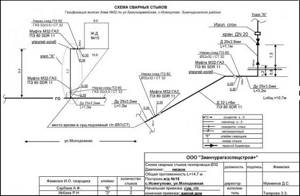

Сварка, сборка и правила приема

Со спецификой организации автономного газового отопления ознакомит следующая статья, детально разбирающая варианты отопительных агрегатов. Самостоятельным мастерам пригодятся схемы обвязки котлов, приведенные в рекомендуемом нами материале.

Все составляющие трубопровода соединяется между собой посредством сварки. При этом шов должен быть качественным и надежным. Чтобы добиться этого, необходимо предварительно выровнять конец трубы и зачистить около 1 см с каждой ее стороны.

Что касается сборки резьбовых соединений, то для этого нужно пользоваться особой методикой. Сперва стык обрабатывается при помощи белил. Следующий этап заключается в намотке длинноволокнистого льна или специальной ленты. Только после этого можно закручивать резьбовое соединение.

Как только мастера закончат работу, в дом должна приехать комиссия. Ею проводится опрессовка газопровода и проверка качества монтажа. Причем в обязательном порядке владельца инструктируют по правилам использования газопроводом. Также сотрудники расскажут, как правильно эксплуатировать оборудование, потребляющее голубое топливо.

Какие документы понадобятся?

Прежде чем приступать непосредственно к монтажу, придется заняться сбором необходимых бумаг. Чтобы сделать это в максимально сжатые сроки, необходимо сразу приготовить паспорт, а также документацию, которая подтверждает владение участком и расположенным на нем домом.

Следующий этап заключается в подаче заявления в соответствующую службу. В нем изъявляется желание газифицировать дом. Сотрудники выдадут бланк, где перечислены все технические условия.

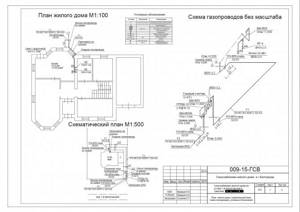

Выданный газовой службой документ заполняет специалист, занимающийся составлением проекта. Выбирайте квалифицированного проектировщика. Ведь от его компетентности зависит результат работы и безопасность жильцов

Согласно проекту проводится монтаж газовой сети. Иногда трубы прокладываются через участки соседей. В этом случае необходимо запросить у них письменное разрешение на проведение такого рода работ.

Помимо перечисленных выше бумаг, также нужно будет получить следующие документы:

• акт ввода оборудования, работающего на газу, в эксплуатацию;
• договор о составлении технической документации и проведении работ;
• разрешение на поставку природного газа и оплату этой услуги;
• документ об установке оборудования и газификации дома.

Также потребуется обследование дымохода. После этого специалисты выдадут соответствующий акт. Последний документ — разрешение на газификацию частного дома — выдается местной архитектурно-планировочной компанией.

Выбор труб и крепежных элементов

Так как магистраль с голубым топливом является объектом повышенной опасности, вся используемая арматура должна иметь необходимые сертификаты качества. В противном случае комиссия, проводящая финальную проверку, не позволит, чтобы дом с такими трубами был газифицирован.

Нюансы выбора материала

Материал труб подбирается в зависимости от метода прокладки трубопровода. Наибольшим спросом пользуются изделия из полиэтилена и стали. Главное преимущество последней разновидности заключается в универсальности. Ведь стальные трубы можно использовать как для подземной, так и для наружной прокладки. Но такое решение будет стоить дороже.

Полимерный трубопровод можно использовать только для скрытого монтажа. Это связано с тем, что под воздействием солнца материал разлагается и быстро теряет свои свойства

Что касается крепежных элементов, то для монтажа понадобятся уголки, муфты, тройники, крестовины, заглушки и переходники. Как правило, они изготавливаются из чугуна, стали или полиэтилена.

Также не стоит медлить с установкой счетчика. Ведь он позволит значительно сократить расходы.

Преимущества полиэтиленовых труб

Прежде всего, такая арматура не ржавеет со временем. Поэтому она позволяет сэкономить на обслуживании и ремонте трубопровода. Благодаря особой технологии производства полиэтиленовые изделия имеют абсолютно гладкую внутреннюю поверхность. Как результат, скорость потока топлива никоим образом не замедляется.

Одним из главных преимуществ полимерных труб является их безопасность. В них не появится никаких блуждающих токов, из-за которых может взорваться газ. Так что в случае подземной прокладки нет никакой необходимости использовать специальный дорогой футляр.

Если сравнивать вес стальной трубы и полимерной, то последний вид легче в целых 7 раз. Такое свойство позволяет значительно удешевить строительство, потому как не нужно привлекать технику, обладающую повышенной грузоподъемностью.

Полиэтиленовый трубопровод при соблюдении всех стандартов прослужит не менее полувека. Причем со временем его эксплуатационные характеристики никоим образом не ухудшатся

Трубы, изготовленные из полиэтилена, благодаря своей гибкости заслужили уважение специалистов. За счет этого монтаж методом горизонтально-направленного бурения не вызовет никаких сложностей или проблем. Такое решение особенно актуально, когда скважина имеет неровную форму или при ее создании были обнаружены какие-либо препятствия.

Когда стоит отказаться от полимера?

В некоторых случаях полиэтиленовые изделия будут плохим выбором. К ограничивающим условиям относят ситуацию, когда температура грунта в зимнее время года может опускаться ниже -15 градусов.

От пластикового трубопровода стоит отказаться в регионах, где есть риск возникновения землетрясения магнитудой больше 7 балов по шкале Рихтера

Использование полимерной арматуры также запрещается в следующих ситуациях:

• по трубопроводу будет подавать сжиженный углеводород;
• был выбран открытый способ монтажа;
• если газовая магистраль проходит над какими-либо преградами (железная дорога или автомобильная трасса).

После того как все необходимые изделия были куплены, а документы собраны, можно разбираться с особенностями прокладки магистрали с голубым топливом.

ПС для канализации

ПС для канализации зависит от системы отведения стоков используется: напорный или самотёчный. В основе определения ПС вовлечены законы науки гидравлики. Чтобы высчитать ПС канализационной системы, понадобятся не только сложные формулы для расчёта, но ещё и табличные сведения.
Для выявления объёмного расхода жидкости берётся формула такого вида:

q=a*v;

где, а – площадь потока, м2;

v — скорость движения, м/с.

Площадь потока a — это сечение, перпендикулярное в каждой точке скорости частиц потока жидкости. Это значение еще известно под таким названием, как живое сечение потока. Для определения указанной величины применяется формула: a = π*R2. Величина π постоянная, и равняется 3,14. R — радиус трубы в квадрате. Чтобы узнать скорость, с которой движется поток, понадобится воспользоваться формулой следующего вида:

v = C√R*i;

где, R – гидравлический радиус;

С – смачивающий коэффициент;

I – угол уклона.

Для расчёта угла уклона понадобится рассчитать I=v2/C2*R. Чтобы определить смачивающий коэффициент, нужно воспользоваться формулой следующего вида: C=(1/n)*R1/6. Значение n – это коэффициент шероховатости труб, равняющийся 0,012-0,015. Для определения R используется формула:

R=A/P;

где, A – площадь поперечного сечения трубопровода;

P – смоченный периметр.

Смоченным периметром именуется линия, по которой происходит соприкосновение потока в поперечном сечении с твердыми стенками русла. Чтобы выявить значение смоченного периметра в круглой трубе, потребуется воспользоваться формулой следующего вида: λ=π*D.

В таблице ниже представлены параметры для проведения расчёта ПС сточных канализационных трубопроводов безнапорного или самотёчного способа. Сведения выбираются в зависимости от диаметра трубы, после чего подставляются в соответствующую формулу.

Если нужно произвести расчёт ПС канализационной системы для напорных систем, то данные берутся из таблицы ниже.

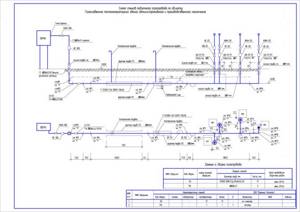

Методы гидравлического расчета газопроводов

При проектировании трубопроводов выбор размеров труб осуществляется на основании гидравлического расчета, определяющего внутренний диаметр труб для пропуска необходимого количества газа при допустимых потерях давления или, наоборот, потери давления при транспорте необходимого количества газа по срубам заданного диаметра.

Сопротивление движению газа в трубопроводах слагается из линейных сопротивлений трения и местных сопротивлений: сопротивления трения «работают» на всей протяженности трубопроводов, а местные создаются только в пунктах изменения скоростей и направления движения газа (углы, тройники и т.д.). Подробный гидравлический расчет газопроводов осуществляется по формулам, приведенным в СП 42-101-2003, в которых учтены как режим движения газа, так и коэффициенты гидравлического сопротивления газопроводов. Здесь приводится сокращенный вариант.

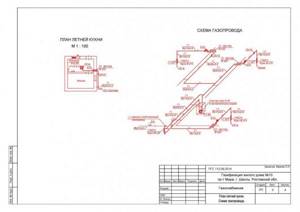

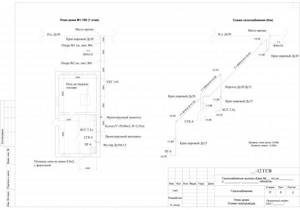

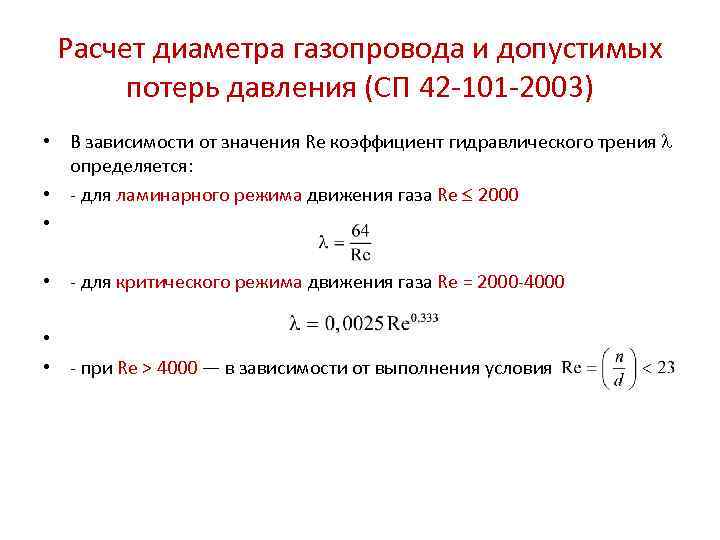

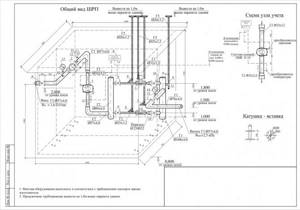

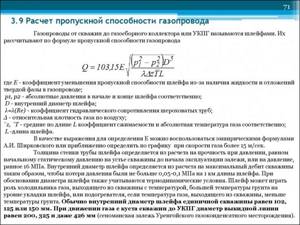

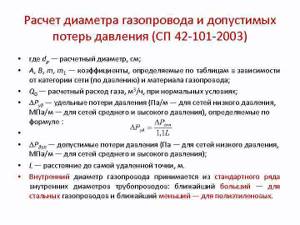

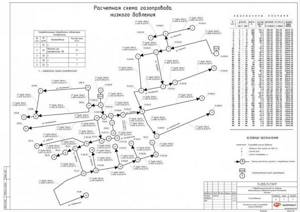

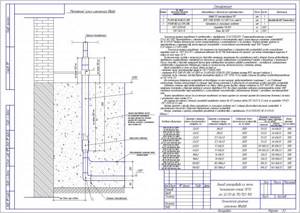

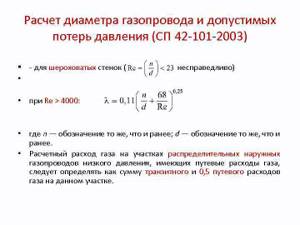

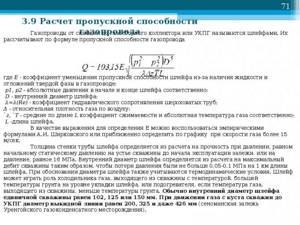

Для расчетов внутреннего диаметра газопровода следует воспользоваться формулой:

где dp — расчетный диаметр, см; А, т, т1 — коэффициенты, зависящие от категории сети (по давлению) и материала газопровода; Q0 — расчетный расход газа, м3/ч, при нормальных условиях; йРуд — удельные потери давления (Па/м для сетей низкого давления

Здесь АРдоп — допустимые потери давления (Па); L — расстояние до самой удаленной точки, м. Коэффициенты А, т, т1 определяются по приведенной ниже таблице.

Внутренний диаметр газопровода принимается из стандартного ряда внутренних диаметров трубопроводов: ближайший больший — для стальных газопроводов и ближайший меньший — для полиэтиленовых.

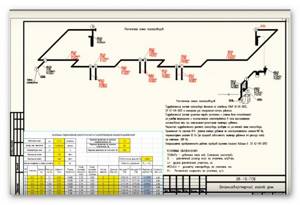

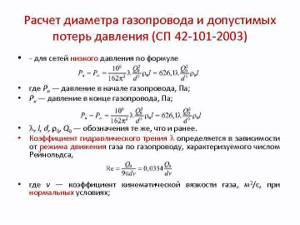

Расчетные суммарные потери давления газа в газопроводах низкого давления (от источника газоснабжения до наиболее удаленного прибора) принимаются не более 1,80 кПа (в том числе в распределительных газопроводах — 1,20 кПа), в газопроводах-вводах и внутренних газопроводах — 0,60 кПа.

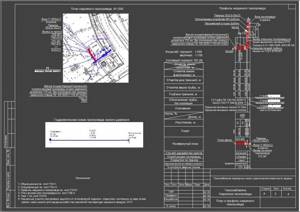

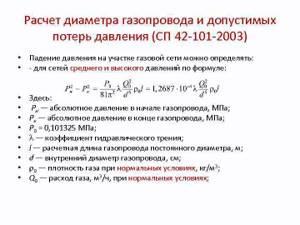

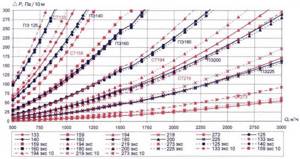

Для расчета падения давления необходимо определить такие параметры, как число Рейнольдса, зависящее от характера движения газа, и коэффициент гидравлического трения А. Число Рейнольдса — безразмерное соотношение, отражающее, в каком режиме движется жидкость или газ: ламинарном или турбулентном.

Переход от ламинарного к турбулентному режиму происходит по достижении так называемого критического числа Рейнольдса ReKp. При Re ReKp — возможно возникновение турбулентности. Критическое значение числа Рейнольдса зависит от конкретного вида течения. Число Рейнольдса как критерий перехода от ламинарного к турбулентному режиму течения и обратно относительно хорошо действуетдля напорных потоков. При переходе к безнапорным потокам переходная зона между ламинарным и турбулентным режимами возрастает, и использование числа Рейнольдса как критерия не всегда правомерно.

Таблица 5.1. Значения коэффициентов в зависимости от материала газопровода

Комментарии

Массовый расход газа Длина газопровода Количество труб (лупинг) Температура газа Допустимое падение давления Коэффициент кинематической вязкости Чтобы рассчитать внутренний диаметр газопровода низкого давления, введите необходимые параметры для расчета и нажмите кнопку “Рассчитать” Внутренний диаметр газопровода СПБТ (Пропан-Бутан)



Зачем газифицировать дом?

Главная причина заключается в дешевизне и удобстве. Сложная экономическая ситуация в стране вынуждает владельцев частных домов подыскивать наиболее доступный вариант обогрева здания. Поэтому совсем неудивительно, что со временем собственники коттеджей приходят к выводу, что нужно газифицировать постройку.

Да, несомненно, можно обогревать жилье при помощи электричества. Но такое решение довольно дорогостоящее, особенно если нужно отапливать несколько сотен квадратных метров. Да и капризы природы в виде сильного ветра или урагана могут оборвать кабеля и придется неизвестно сколько сидеть без отопления, еды и горячей воды.

Еще одной альтернативой газа является старый и проверенный способ — обогрев при помощи камина или кирпичной печи. Основной недостаток такого решения заключается в том, что хранение дров или угля приведет к появлению грязи.

К тому же нужно будет выделять дополнительные квадратные метры для их складирования. Поэтому голубое топливо еще не один год будет занимать лидирующую позицию, а вопрос проектирования газопровода для подключения частного сектора еще очень долго будет актуален.

Выбор труб и крепежных элементов

Так как магистраль с голубым топливом является объектом повышенной опасности, вся используемая арматура должна иметь необходимые сертификаты качества. В противном случае комиссия, проводящая финальную проверку, не позволит, чтобы дом с такими трубами был газифицирован.

Нюансы выбора материала

Материал труб подбирается в зависимости от метода прокладки трубопровода. Наибольшим спросом пользуются изделия из полиэтилена и стали. Главное преимущество последней разновидности заключается в универсальности. Ведь стальные трубы можно использовать как для подземной, так и для наружной прокладки. Но такое решение будет стоить дороже.

Что касается крепежных элементов, то для монтажа понадобятся уголки, муфты, тройники, крестовины, заглушки и переходники. Как правило, они изготавливаются из чугуна, стали или полиэтилена.

Также не стоит медлить с установкой счетчика. Ведь он позволит значительно сократить расходы.

Преимущества полиэтиленовых труб

Прежде всего, такая арматура не ржавеет со временем. Поэтому она позволяет сэкономить на обслуживании и ремонте трубопровода. Благодаря особой технологии производства полиэтиленовые изделия имеют абсолютно гладкую внутреннюю поверхность. Как результат, скорость потока топлива никоим образом не замедляется.

Одним из главных преимуществ полимерных труб является их безопасность. В них не появится никаких блуждающих токов, из-за которых может взорваться газ. Так что в случае подземной прокладки нет никакой необходимости использовать специальный дорогой футляр.

Если сравнивать вес стальной трубы и полимерной, то последний вид легче в целых 7 раз. Такое свойство позволяет значительно удешевить строительство, потому как не нужно привлекать технику, обладающую повышенной грузоподъемностью.

Трубы, изготовленные из полиэтилена, благодаря своей гибкости заслужили уважение специалистов. За счет этого монтаж методом горизонтально-направленного бурения не вызовет никаких сложностей или проблем. Такое решение особенно актуально, когда скважина имеет неровную форму или при ее создании были обнаружены какие-либо препятствия.

Когда стоит отказаться от полимера?

В некоторых случаях полиэтиленовые изделия будут плохим выбором. К ограничивающим условиям относят ситуацию, когда температура грунта в зимнее время года может опускаться ниже -15 градусов.

Использование полимерной арматуры также запрещается в следующих ситуациях:

• по трубопроводу будет подавать сжиженный углеводород;
• был выбран открытый способ монтажа;
• если газовая магистраль проходит над какими-либо преградами (железная дорога или автомобильная трасса).

После того как все необходимые изделия были куплены, а документы собраны, можно разбираться с особенностями прокладки магистрали с голубым топливом.

Уменьшение потребления газа

Экономия газа напрямую связана с уменьшением потерь тепла. Ограждающие конструкции, такие как стены, потолок, пол в доме обязательно защищаются от влияния холодного воздуха или грунта. Применяется автоматическая регулировка работы отопительного оборудования для результативного взаимодействия наружного климата и интенсивности работы газового котла.

Утепление стен, кровли, потолков

Уменьшить расход газа можно с помощью утепления стен

Наружный теплозащитный слой создает преграду для охлаждения поверхностей, чтобы потребить наименьшее количество топлива.

Статистика показывает, что часть нагретого воздуха уходит через конструкции:

• крыша — 35 – 45%;
• неутепленные оконные проемы — 10 – 30%;
• тонкие стены — 25 – 45%;
• входные двери — 5 – 15%.

Полы защищаются материалом, который имеет допустимую влагопроницаемость по норме, т. к. при намокании теряются теплоизоляционные характеристики. Стены лучше изолировать снаружи, потолок утепляется со стороны чердака.

Замена окон

Пластиковые окна пропускают меньше тепла зимой

Современные металлопластиковые рамы с двух- и трехконтурными стеклопакетами не пропускают воздушных потоков и препятствуют сквознякам. Это ведет к уменьшению потерь через щели, которые были в старых деревянных рамах. Для проветривания предусматриваются поворотно-откидные механизмы створок, способствующие экономному расходованию внутреннего тепла.

Стекла в конструкциях оклеиваются специальной энергосберегающей пленкой, которая пропускает внутрь ультрафиолетовые и инфракрасные лучи, но препятствует обратному их проникновению. Стекла снабжаются сетью элементов, подогревающих площадь для оттаивания снега и льда. Существующие конструкции рам дополнительно утепляются полиэтиленовой пленкой снаружи или используются плотные шторы.

Другие способы

Выгодно применять современные конденсационные котлы на газовом топливе и ставить автоматизированную координационную систему. На все радиаторы устанавливаются термоголовки, а на обвязке агрегата монтируется гидрострелка, что экономит 15 – 20% тепла.

В отопительной системе ставятся детекторы, регуляторы температуры, которые регулируют мощность котла в зависимости от состояния наружного климата. Если на улице теплая погода, результативнее и экономичнее перейти на отопление кондиционерами.

Источник

Почему необходимо проводить расчёт газопровода

На протяжении всех участков газопроводной магистрали проводятся расчёты для выявления мест, где в трубах вероятны появления возможных сопротивлений, изменяющих скорость подачи топлива.

Если все вычисления сделать правильно, то можно подобрать наиболее подходящее оборудование и создать экономичный и эффективный проект всей конструкции газовой системы.

Это избавит от лишних, завышенных показателей при эксплуатации и расходов в строительстве, которые могли бы быть при планировании и установке системы без гидравлического расчёта газопровода.

Появляется лучшая возможность подбора нужного размера в сечении и материалов труб для более эффективной, быстрой и стабильной подачи голубого топлива в запланированные точки системы газопровода.

Обеспечивается оптимальный рабочий режим всей газовой магистрали.

Застройщики получают финансовую выгоду при экономии на закупках технического оборудования, строительных материалов.

Производится правильный расчёт газопроводной магистрали с учётом максимальных уровней расхода горючего в периоды массового потребления. Учитываются все промышленные, коммунальные, индивидуально-бытовые нужды.

Расчет расхода сжиженного газа

Расчет газа с применением пропана или бутана имеет свои особенности, но не представляет особых сложностей. Имеет значение плотность горючего вещества, которая изменяется с повышением или понижением температуры и зависит от состава газовой смеси. Постоянным остается только вес сжиженного топлива.

Объем используемого газа отличается зимой и летом, поэтому нет смысла применять единицы м³ для определения расхода сжиженного газа на 1 кВт тепла, для обозначения берутся килограммы, которые не меняются при смене сезонов.

Расчет на 1 кВт тепла

Количество рассчитывается на отопление дома и подогрев воды в системе. Если на газе готовится еда, это нужно учитывать дополнительно.

Используется формула Q = (169.95 / 12.88) · F, где:

• Q — масса топлива;
• 169,95 — годовая сумма кВт на обогрев 1 м² дома;
• 12,88 — теплотворная способность пропана;
• F — квадратура строения.

Полученное значение умножается на стоимость 1 кг сжиженной смеси, чтобы посчитать расход на закупку требуемого количества. Цена обычно дается за 1 кг, а не за 1 м³, что следует учитывать.

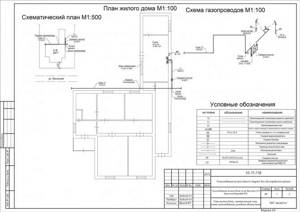

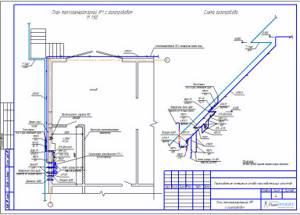

Как рассчитать диаметр газопровода?

При составлении проекта особое внимание уделяется диаметру трубы. Делать это будет проектировщик, используя сложные формулы или программу

Чтобы не забивать себе голову разнообразными формулами, хорошим выбором будет воспользоваться одной из специализированных программ. Благо таких ПО в интернете полным-полно. Пользоваться калькуляторами проще простого — нужно лишь заполнить поля соответствующей информацией.

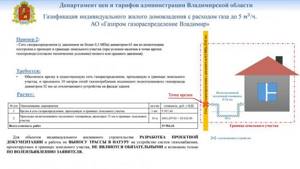

Стандартные расценки на подключение частного домохозяйства к магистральному газу приведены здесь. Владельцам загородных участков стоит знать, “во что обойдется” газификация.

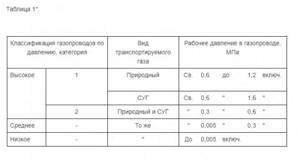

Основные разновидности газопроводов

Существует три вида магистралей. Первая — это газопровод низкого давления. Для такой системы максимально допустимое давление составляет 5 кПа. Чаще всего этот тип прокладывается в небольших населенных пунктах. Также он используется для газоснабжения медицинских учреждений, жилых построек, детских и общественных сооружений.

Для второй разновидности — магистрали среднего давления — поток топлива может подаваться с силой до 0,3 МПа. Сфера применения этого типа ограничивается обеспечением газом квартальных и районных регуляторных станций.

Что касается магистрали высокого давления, то она предназначена для подвода топлива к крупным промышленным предприятиям. Для владельцев частных домов такое решение неактуально. Ведь в коттедж газ подается при помощи трубы, давление в которой не превышает отметку 5 кПа.

Подробно о параметрах давления и классификации газопроводных сетей по его значению написано в статье, с содержанием которой мы рекомендуем ознакомиться.

Классификация газовых труб

Для систем разного класса используются разные трубы. Государственные нормы для них таковы:

• для газопроводов с низким или средним давлением применяются электросварные прямошовные трубы общего назначения;
• для систем с высоким допускаются электросварные прямошовные и бесшовные горячекатаные.

На выбор материала также влияет и способ монтажа.

• Для подземных коммуникаций нормой являются и стальные, и полиэтиленовые изделия.
• Для надземных допускается применение только стальных.
• В доме, как в частном, так и многоэтажном, используются стальной и медный трубопроводы. Соединение предполагается сварное. Фланцевое или резьбовое разрешается лишь на участках установки запорной арматуры и приборов. Медный трубопровод допускает соединение на пресс-фитинги.

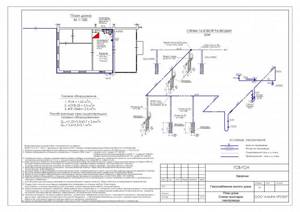

На фото демонстрируется пример.

Размерные параметры

ГОСТ разрешает в квартире два вида газовых труб. Изделия относятся к продукции общего назначения, так как здесь важна полная газонепроницаемость и механическая прочность, в то время как стойкость к давлению малозначима: 0,05 кгс/см2 – величина скромная.

1. Параметры стального трубопровода следующие.
   Внешний диаметр стальной трубы может колебаться от 21, 3 до 42,3 мм.
2. Условный проход составляет диапазон от 15 до 32 мм.
3. Выбор производится в зависимости от объема поставки: газовый прибор в квартире или стояк в доме.
4. Диаметр медного трубопровода подбирается таким же образом. Достоинством этого варианта выступает более простой монтаж – с пресс-фитингами, антикоррозийность материала и привлекательный внешний вид. По норме медные изделия должны соответствовать ГОСТ Р 50838-95, другие материалы не разрешаются.
5. Диаметр газовых труб для магистралей с давлением от 3 до 6 кгс/см2 колеблется в значительно большем диапазоне – от 30 до 426 мм. Толщина стенок при этом зависит от диаметра: от 3 мм для малого размера, до 12 мм для диаметра свыше 300 мм.
6. При сооружении подземного газопровода ГОСТ допускает использование газоводов из полиэтилена низкого давления. Рассчитан материал на давление до 6 кгс/см2. Диаметр пластиковой трубы варьируется от 20 до 225 мм. На фото – газопровод из ПНД.

В траншею трубопровод укладывается только готовыми секциями, поэтому монтаж магистрали – дорогостоящая и длительная работа. При поворотах стальные газоводы разрезаются и соединяются через специальные элементы. Полиэтиленовые допускают изгибы: для систем с давлением от 3 до 6 кгс/см2 до 25 наружных диаметров, при величине до 0,05 кгс/см2 – до 3. В совокупности с большей легкостью и высокой антикоррозийностью это делает вариант с пластиковым трубопроводом все более привлекательным.

Нормы и стандарты прокладки труб

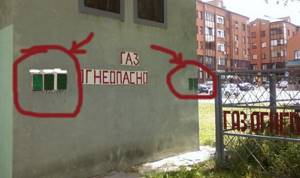

В жилые здания газ поступает через вводы, идущие от распределяющих топливных станций. Как правило, они устанавливаются на цокольном этаже и дальше прокладываются по лестничным клеткам. Труба, которая подводится к жилому зданию, в обязательном порядке изготавливается бесшовным методом, а толщина ее стенки составляет не менее 3,5 мм.

При подводе магистрали к частному дому она должна располагаться от труб водопровода и теплосети на расстоянии не менее 15 см. В случае с телефонными или электрическими кабелями эта величина увеличивается до полуметра.

Газопровод преимущественно изготавливается из стали. Поэтому, чтобы предотвратить коррозию трубы, она покрывается специальным изолирующим материалом. Благодаря этому конструкция не соприкасается с влажным грунтом.

Способы укладки

Технические характеристики газопровода регулируется соответствующим ГОСТом. Материал отбирается исходя из категории системы, то есть, величины давления подачи, и способа укладки: подземный, надземный или монтаж внутри здания.

• Подземный – наиболее безопасный, особенно если речь идет о магистралях с высоким давлением. В зависимости от класса передаваемой газовой смеси укладка производится либо ниже уровня замерзания грунта – влажный газ, либо от 0,8 м до уровня земли – осушенный газ.
• Надземный – реализуется при неустранимых препятствиях: жилые постройки, овраги, речки, каналы и так далее. Такой способ монтажа допускается на территории заводов.
• Газопровод в доме – монтаж стояка, как и газовой трубы в квартире, производится только открытым способом. Допускается размещение коммуникаций в штробах, но только в том случае, если они перерываются легкосъемными щитами. Простой и быстрый доступ к любому участку системы – непременное условие безопасности.

Основные разновидности газопроводов

Существует три вида магистралей. Первая — это газопровод низкого давления. Для такой системы максимально допустимое давление составляет 5 кПа. Чаще всего этот тип прокладывается в небольших населенных пунктах. Также он используется для газоснабжения медицинских учреждений, жилых построек, детских и общественных сооружений.

Для второй разновидности — магистрали среднего давления — поток топлива может подаваться с силой до 0,3 МПа. Сфера применения этого типа ограничивается обеспечением газом квартальных и районных регуляторных станций.

Что касается магистрали высокого давления, то она предназначена для подвода топлива к крупным промышленным предприятиям. Для владельцев частных домов такое решение неактуально. Ведь в коттедж газ подается при помощи трубы, давление в которой не превышает отметку 5 кПа.

Подробно о параметрах давления и классификации газопроводных сетей по его значению написано в статье, с содержанием которой мы рекомендуем ознакомиться.

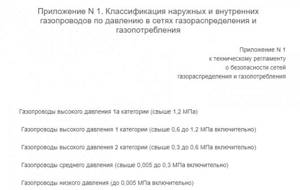

О классификации газопроводных магистралей

Нужда в классификации газопроводов пришла в нашу жизнь с повсеместным распространением технологий использования газа для нужд населения. Отопление жилых, административных, промышленных зданий, использование газа как в приготовлении пищи, так и в производстве уже давно стала для нас обыденной вещью.

Магистральный газопровод

Классификация газопроводов являет собой необходимые меры и правила по систематизации прокладки газовых магистралей. Газовые коммуникации могут различаться как по тому, какое у них назначение, так и по ряду показателей, таких как: давление, материал, из которого он изготовлен, местоположение, объемы транспортируемого газа и другие.
