Дренаж без щебня: устройство и особенности системы, вариант дренажа без труб, фото и видео

Одной из важнейших составляющих строительства дома на загородном участке является защита фундамента от негативного воздействия грунтовых вод. Для создания системы дренажа сейчас чаще всего применяются пластиковые перфорированные изделия, которые хорошо справляются со своими функциями. Среди них наиболее популярной является дренажная труба в геотекстиле.

Видеообзор дренажной системы Софтрок. Что это такое?

Софтрок – не просто дренажные трубы, а системы, полностью готовые к укладке, позволяющие сократить объём и трудоёмкость работ при устройстве дренажа. Что включено в дренажно-распределительную систему:

✔гибкие перфорированные трубы, окружённые наполнителем из пенополистирола;

✔тканая геотекстильная сетка, в которую обёрнут данный наполнитель;

✔соединительные муфты и хомуты, которые приобретаются дополнительно, служат для крепления дренажных труб.

Трёхметровые блоки состоят из труб с разным внутренним диаметром. В результате получается конструкция, которая на 20 – 50% эффективнее аналогов, где используется обычный щебень.

Дренаж SoftRock имеет следующие характеристики:

• диаметр трубы – 110, 160, 200 мм;
• наружный диаметр трубы (окружённой наполнителем) – 300 мм;
• класс жёсткости – 4 SN;
• длина трубы – 3 м.

Канальца из пенопласта разработаны таким образом, что улучшают проток жидкостей в системе дренажа. Заиливание исключено за счёт использования геотекстильной сетки.

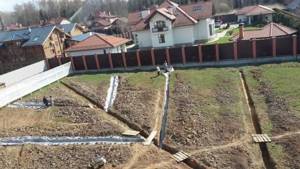

Как сделать дренаж на участке без труб

Подготовка канавы
Перед тем, как сделать дренаж без использования труб, необходимо составить геодезический план участка с отмеченными местами возвышенностей и низин. Эти участки будут определять направление линий прохождения траншей, поскольку водоотвод без труб должен начинаться на самой высокой точке рельефа, а заканчиваться на самой низкой. Схема дренажной системы должна состоять: из центрального проводника глубиной как минимум 50 см, осушительных дренов на расстоянии 7-10 метров друг от друга, а также накопителя воды, если она не выводится системой за пределы участка.

Выкапывается траншея под углом наклона, совпадающим с направлением водостока. Дно углубления нужно сделать полукруглым, словно жёлоб.

Канавы очищаются от мусора, грязи, после этого дно выстилается тектоном. Сверху внутрь канавы настилается геотекстиль таким образом, чтобы было полностью закрыто дно и боковые стенки с запасом не менее 20-30 см. После этого насыпается щебень и закрывается геотекстильным полотном с нахлестом не менее 30 см. Сверху щебня насыпается песок, тщательно утрамбовывается. На песчаную поверхность можно уложить дерн или использовать геосетку, георешетку, если на месте траншеи расположен участок с высокой нагрузкой на почву.

Устройство дренажа почвы без использования гидроизолирующих материалов производится аналогично, но имеет меньше преимуществ. Мягкий дренаж с укладыванием геотекстиля и тектона не только выводи воду за пределы участка, но и фильтрует ее, позволяя использовать в дальнейшем как техническую воду или для полива насаждений.

Какие преимущества вы получите, если купите Софтрок, а не традиционную систему со щебнем?

Устанавливайте сами – быстро и недорого!

Благодаря небольшому весу и гибкости продукции её монтаж прост, понятен и может быть выполнен одним человеком. Главное – обеспечить место, куда будет стекать вода. Снаружи дренажа желательно уложить песок, особенно, если почва глинистая. Дело в том, что такая почва водонепроницаема и нуждается в обратной засыпке из песка или чернозёма, которые в свою очередь хорошо пропускают влагу.

Повысьте эффективность водоотвода на 40%!

На вашем участке не будет стоячей воды! Благодаря геосинтетическому наполнителю она свободно стечёт в дренажные трубы.

Используйте дренаж с выдающимися характеристиками!

Софтрок выдерживает вес 2,5 метров земли и не обрушится, если сверху проедет машина массой до 25 т. Система служит до 100 лет, устойчива к холоду и замерзанию, прекрасно адаптирована к климатическим условиям России. Закрытая конструкция исключительно надёжна – она противостоит засорам, заиливанию и может применяться повторно.

Экономьте на использовании дорогой спецтехники!

Для монтажа не нужно привлекать специальную технику, ведь вы можете справиться с работой самостоятельно. Транспортировать трубы можно с помощью ГАЗели, куда вмещается 120 – 140 погонных метров трубы, или фуры, куда войдёт сразу 1 000 погонных метров.

Сохраните безупречный вид своего участка!

При устройстве монтажа на участке не будет грязи, щебня или тяжелой техники, а значит, газон или ландшафт не пострадают.

Получайте лучшее качество по доступной цене!

Цена труб с диаметром 110 мм (они пользуются наибольшим спросом) и наполнителем российского производства – от 330 рублей за метр. Убедитесь, что высокое качество и бесперебойная функциональность не обязательно стоят дорого!

Купить Софтрок куда более выгодное решение, чем приобрести обычные трубы. Вы экономите на привлечении бригады мастеров, установке и доставке оборудования. К тому же не надо покупать щебень, а его стоимость может достигать 1/3 цены всей системы.

Сравнение стоимости монтажа при классической схеме с использованием гравия и песка и дренажной системы SoftRock

Мягкий дренаж без щебня

Дренаж без использования труб можно осуществлять также и без использования щебня, поскольку, в зависимости от глубины траншей, его количество порой очень большое и дорого обходится. Одним из таких методов является фашинный дренаж: на дно траншей укладывается березовый, хвойный, или дубовый хворост, связанный пучками длиной 30 см. Вдоль всей длины траншеи укладываются скрещенные колышки, а ни них – хворост (фашина). Сверху засыпается песок.

Вместо щебня, для обустройства пристенной дренажной системы вокруг дома также целесообразно использовать керамзит. Его главное достоинство – низкая теплопроводность, благодаря чему он выполняет теплоизолирующую функцию. Закрытый способ дренирования почвы заключается в использовании засыпного материала – кусков кирпича, мелких камней, осколков бетона. Этими материалами заполняется вся траншея, но без использования геотекстиля такая канава очень быстро заиливается.

Использование обычных пластиковых бутылок – альтернатива щебню и фашинам, простой и бюджетный вариант. Для осуществления такой дренажной системы вдоль траншеи на дно укладываются бутылки с закрученными крышками. Сверху укладывается дерн, присыпается землей. В пространстве между бутылками и производится дренаж.

Еще один альтернативный метод предполагает использование жердин. Длинные ветки укладываются на дно траншеи на распорки из деревянных палочек. Жерди должны быть из хвойных пород древесины, предварительно очищенные от коры.

Последние два описанных способа дренажа участка непредсказуемы в плане длительности срока эксплуатации и эффективности функционирования, но они являются оптимальными вариантами, когда недостаточно средств для укладки дренажа из труб или щебня.

Виды и особенности наполнителя

Наполнитель «Россия»

Пенопласт:

• Дешёвый. Экономия около 40%!
• Недолговечный. Пенопласт – пористый материал, в порах сохраняется влага, которая замерзает при минусовых температурах, что приводит к разрушению наполнителя.

Наполнитель «Импорт»

Специальный полистирол:

• Надёжный. Срок эксплуатации до 100 лет!
• Успешно используется в Канаде – в климатических условиях, схожих с российскими.

Дорнит: нетканый геотекстиль широкого применения

Один из вариантов геоткани, который сегодня широко представлен на рынке – дорнит. Так называют полотно, изготовленное из полимерного сырья и применяющееся в строительной сфере для фильтрации, армирования и в качестве дренажа. На первый взгляд, дорнит мало чем отличается от обычного геотекстиля, однако, это не так.

Технические характеристики геотекстиля дорнит во многом превосходят прочие схожие материалы, в первую очередь, из-за способа, который применяется в процессе его производства. Иглопробивной термообработанный геотекстиль способен выдерживать нагрузки, которые значительно превышают допустимые для материалов обычного типа.

Синтетический геотекстиль.

Нетканый иглопробивной геотекстиль изготавливают по особой технологии, которая позволяет улучшить качественные характеристики материала. Это дало возможность использовать его во многих сферах. Например:

• в строительстве железных и автомобильных дорог;
• для прокладки трубопроводов;
• в качестве основания для укладки тротуарной плитки;
• для оборудования ровных площадок под парковки.

Найдя свое место во многих сферах, дорнит помогает успешно решать следующие задачи: повышение прочности конструкций, разделение слоев грунта и дренажа, фильтрация и профилактика процессов вымывания грунта, защита дренажных систем от загрязнений.

Геотекстиль — распространенный материал, применяемый в строительстве промышленных и жилых объектов, в том числе при укладке автодорог.

SoftRock демонстрирует прекрасную функциональность во многих сферах

✔Для фундамента Задача дренажно-распределительной системы — не допустить попадание воды в основание объекта. Дренаж устанавливается на расстоянии 0,45 м от поверхности земли, вдоль внешней стенки фундамента. При этом вода «перехватывается» и отводится в канализацию, которая располагается ниже и оснащена внутренней трубой.

✔Для подвалов Водоотвод выполняется к точке сброса или колодцу, после чего влага удаляется насосом. Как правило, такие системы монтируются в траншеях, ширина которых порядка 30 см.

✔В качестве септика Как один из элементов септика Софтрок является комплексом трубопроводов со сливными отверстиями, который прокладывается на глубине не более 2 м.

✔Для стоков крыш Талая вода отводится от фундамента или подпорных стенок строения. Есть два варианта вывода влаги – подземный и поверхностный.

Подробнее о ценах и условиях доставки вы узнаете у менеджеров , если позвоните нам по одному из телефонов, указанных вверху каждой страницы сайта или в разделе Контакты.

• Сопутствующие товары
• Дополнительные товары
• Похожие товары

Какой стороной укладывать геотекстиль

Еще один немаловажный вопрос, который возникает в процессе работы – какой стороной класть геотекстиль? Здесь разделились мнения даже специалистов. Некоторые из них утверждают, что никакой существенной разницы нет, и тот факт, что одна сторона шероховатая, а другая гладкая – всего лишь издержки производства. Отзывы утверждают, что независимо от того, какой стороной уложить материал, характеристики геотекстиля остаются неизменными.

Некоторые производители акцентирует внимание потребителей на том, что класть геоткань нужно гладкой стороной вниз. В этом случае рекомендации о том, какой стороной укладывать геотекстиль в дренаж – обязательно будут содержаться на упаковке продукта.

Применение геотекстиля позволяет увеличить эффективность и долговечность дренажных систем.

Еще одно из мнений по поводу вопроса о том, какой стороной стелить геотекстиль, предлагает использовать шероховатую поверхность для лучшего сцепления с грунтом.

В любом случае, принимая решение, какой стороной класть геотекстиль на землю, лучше всего прислушаться к указаниям производителя дренажного геотекстиля, купить который вы решили.
