При строительстве дома или обустройстве дворовой территории застройщики начинают подбирать трубные изделия для устройства канализационной и водопроводной систем. В последнее время особой популярностью пользуется монтаж труб ПНД. Такие конструкции постепенно вытесняют с рынка металлические аналоги, так как обладают большим количеством преимуществ.
ПНД – расшифровка или что это такое

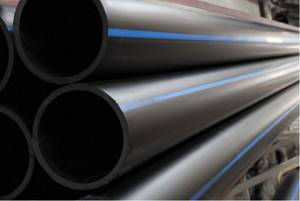

Аббревиатура ПНД расшифровывается просто: полиэтилен низкого давления (можно встретить ПЭНД – означает то же самое, что и ПНД). Материал отличается высокой плотностью и является конечным продуктом реакции полимеризации полиэтилена при низких давлениях. Он – серо-прозрачный, жёсткий, используется в качестве сырья для производства труб разного предназначения. Данные свойства объясняются особым строением вещества, межмолекулярные связи которого обеспечивают более высокую плотность в сравнении с иными полиэтиленовыми аналогами. Его ещё называют полиэтиленом высокой плотности (ПНП, на английском – HDPE).
Выгода водопровода из трубы ПНД
В противовес к другим материалам (чугуна, стали, асбеста) водопровод из ПНД значительно превосходит их по следующим показателям:
- гарантированный срок эксплуатации составляет 50 лет;
- изделия диаметром 20-110 мм, предлагаемые в 1000 метровых бухтах, ускоряют процесс прокладки трубопровода и экономят денежные средства на расходных материалах;
- использование терморезисторов в соединительных фитингах ускоряет работу и упрощает процесс стыковки;
- обучиться работать с полиэтиленом легче, чем с металлическими изделиями.
Их можно многократно разбирать и собирать заново при незначительных потерях. Есть возможность протянуть внутри конструкции старого трубопровода.
Физические и химические свойства
Использование полиэтиленового водопровода считается правильным решением благодаря положительным потребительским качествам этого материала. К ним относятся:
- он не поддается воздействию коррозии, способен транспортировать воду и более агрессивную жидкость;
- обладает меньшим весом нежели традиционные материалы, что упрощает работу по его погрузке и транспортировке;
- имеет способность расширения до 7,5%, благодаря такой эластичности он легко выдерживает землетрясения и незначительные сдвиги грунта;
- гладкость внутренней поверхности усиливает пропускную способность;
- малая упругость материала значительно снижает потенциал возможной гидроударной опасности, повышает устойчивость к промерзанию.
Меньший диаметр трубы ПНД для водопровода по пропускной способности приравнивается к большему диаметру изделия из традиционного материала.
Когда нужны держатели
Созданный трубопровод из изделий ПНД крепится к стене с помощью хомутов. Их желательно устанавливать под каждым стыком — так обеспечивается максимальная надежность. На участках, где нет стыков, расстояние между хомутами должно быть равно 10 диаметрам трубы, а отступ от стен составит 2-4 мм.
Наиболее востребованы жесткие хомуты с резиновым уплотнением — они обеспечивают наибольший коэффициент шумопоглощения. Однако некоторые специалисты рекомендуют не использовать прокладку, а оставлять трубопровод лежать в крепеже свободно. Благодаря этому он сохранит подвижность и долговечность.

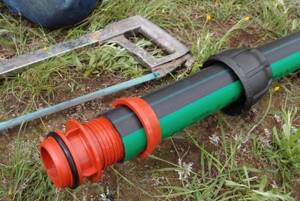

Читайте нашу отдельную статью о соединении труб ПНД фитингами. Данный вид монтажа имеет широкое распространение при использовании труб небеольшого диаметра.
А здесь есть информация про использование полиэтиленовых труб в качестве обсадных для скважин.
Про организацию отмостки вокруг дома мы рассказали тут. Зачем она нужна и каких видов бывает.
Пошаговая инструкция сварки ПП труб
Установка полипропиленовых труб в квартире выполняется в несколько этапов. Чтобы предотвратить неправильные действия и сделать качественную разводку, нужно придерживаться последовательности действий.
Шаг 1 обрезка труб
Обрезать ППР на монтаж водопровода в квартире своими руками нужно с помощью трубореза. Инструмент обладает широким основанием и может точно держать заданный угол во время резки. Если получится скос, это уменьшит проход фитинга или создаст наплыв.
Шаг 2 обработка трубы и формирование фаски
Завершив обрезку ППР на монтаж трубопроводов, нужно переходить к следующему этапу – обработке трубы и формированию фаски. Такие процедуры выполняются с помощью специальных калибраторов или насадок на электрический инструмент. Два варианта оснащаются режущими элементами, которые создают фаску с базовыми характеристиками.
- Чтобы образовался срез, необходимо надеть трубу на калибрующее устройство и сделать несколько вращений вокруг оси.
- Если конструкция имеет защитное покрытие из фольги, нужно снять его шейвером. Приспособление выполнено в форме цилиндра и предназначается для одного диаметра.
После завершения формирующих мероприятий остается провести зачистку деталей.
Шаг 3 подготовка паяльника
Следующие работы по прокладке трубопровода из полипропилена подразумевают подготовку паяльного оборудования. Пайка ППР на монтаж производится при температуре 260-280°C, однако начинающим монтажникам лучше применять безрегулировочные модели паяльников с рабочим режимом в 260°C. Перед запуском инструмента следует оснастить утюг дорном и гильзой – специальными насадками, – а потом поместить на специальное основание.
Число свариваемых изделий за временной промежуток определяется мощностью оборудования. Однако монтировать коммуникации в домашних условиях можно 800-ваттными приборами.
Если паяльник будет прогрет до нужного значения, на нем появится индикатор зеленого цвета.
Шаг 4 нагрев и соединение деталей
Правила монтажа полипропиленовых конструкций предусматривают использование средств индивидуальной защиты. Они включают в себя резиновые перчатки, которые защитят руки от повреждений при работе с горячим инструментом.
Чтобы прогреть трубу, необходимо применить специальные насадки. Глубина пайки регулируется с помощью маркера – им наносится отметка на трубе, которая будет служить в качестве ориентира при установке изделий.
Существует таблица, в которой отображена продолжительность нагрева и охлаждения припайки конструкций с учетом их толщины. Еще нужно учитывать, что продолжительность процесса будет увеличена на 1-2 секунды при выполнении работ в холодной среде.
Когда детали будут прогреты, их нужно соединить друг с другом, руководствуясь нанесенной маркировкой. Нельзя допускать, чтобы детали поворачивались. Отклонения от нормы возможны только в течение короткого времени. Дальше все ошибки начнут ухудшать качество пайки.
Завершив соединение деталей, следует подождать пару минут, чтобы ПП окончательно остыл. Время этого периода указывается в таблице.
Еще следует оценить свойства внутреннего шва и удостовериться, что наплыв не мешает проходу. Если упустить этот момент, придется повторно спаивать детали.
Для предотвращения ошибок необходимо владеть некоторыми навыками и сведениями о монтаже.
Неразъемные способы соединения
Для состыковки ПНД труб применяют два неразъемных способа соединения: посредством сварки встык и путем установки электросварочной муфты.
В любом случае при реализации этих методов к соединениям предъявляют такие требования:
- Максимальный угол смещения свариваемых отрезков должен составлять не более 10% относительно толщины стенки состыковываемых труб.
- Стыковочный шов следует делать выше внешнего уровня поверхности примыкающих отрезков.
- Высота валика качественно выполненного шва должна варьироваться в диапазоне 2,5-5 мм.
Оптимальное значение высоты валика зависит от толщины стенок оплавляемого изделия. На тонкостенных трубах (до 5 мм) он должен быть не более 2,5 мм. Если толщина стенок труб варьируется в пределах 6-20 мм, то высота валика должны быть не более 5 мм.
Посредством сварки труб встык
Создание неразъемного соединения осуществляется за счет размягчения материала до состояния тягучей субстанции с тем, чтобы произошло диффузное объединение его частей. Его применяют для труб, имеющих толщину стенок свыше 5 мм.
Соединение встык с использованием сварочного аппарата применяют при обустройстве трубопроводов, по которым предстоит транспортировать жидкость в условиях высокого давления
Метод соединения с применением сварки используют на прямых участках водопровода, который предполагается эксплуатировать под давлением. Только он позволяет получать герметичное соединение при диаметрах свыше 200 мм, поскольку не создает потерю жесткости труб, приводящей к деформации.
Прочную сварку труб ПНД своими руками осуществляют с использованием специального инструмента. Суть метода заключается в нагревании торцов состыковываемых элементов до вязкого состояния с помощью нагревательной насадки. Размягченные концы просто соединяют друг с другом под давлением, после чего участку соединения просто дают остыть.
Главная сложность в работе с оборудованием – необходимость контролировать не только степень прогрева элементов, но и собственные телодвижения с тем, чтобы не испортить шов и не нарушить целостность труб
При выполнении сварочных работ важно выдерживать температурный режим нагревательных элементов.
Параметры выдержки времени и температуры нагревательных элементов определяют, беря в расчет три фактора:
- Толщина стенок трубопровода.
- Диаметр отводов.
- Технические параметры паяльного устройства.
Соединение труб путем сварки является наиболее надежным и долговечным вариантом. С его помощью можно создать неразъемное крепление, которое способно выдержать давление как безнапорных, так и напорных систем водоснабжения.
Главным достоинством сварочных креплений является надежность, чего невозможно добиться при использовании метода холодного прессования. К числу «минусов» сварочного метода стоит отнести только невозможность разобрать соединение для проведения профилактических работ и прочистки той же трубы
Сварку выполняют в такой последовательности:
- Коммуникацию обрезают до заданного размера. Подравнивают параллельность плоскости концов. Торцы зачищают отрезом наждачной бумаги.
- С торцов снимают фаску шириной 2-3 мм. Место сварки тщательно прочищают и обрабатывают обезжиривающим составом.
- Паяльник устанавливают на отметку нагрева в 260°. Пока он прогревается, нанизывают сварочные насадки и ждут, пока их степень нагрева достигнет заданной температуры.
- С помощью центрирующего механизма в полость насадки заглубляют фитинг и торец трубы. Если в паяльнике центрирующего механизма не предусмотрено, соосность придется проверять «на глаз», делая состыковку максимально точной.
- Отцентрированные элементы задвигают до указанной отметки, соединяя под давлением, и выдерживают указанное в инструкции время для оплавления.
- После завершения работы аппарат отодвигают в сторону и отключают от сети. Участок сварки без смещения и поворота фиксируют в заданном положении до полного охлаждения поверхности.
При выполнении сварки важно не передержать. Это может спровоцировать образование наплыва полиэтилена на внутренний диаметр изделия.
Таблица, которую стоит использовать для контролирования процесса с тем, чтобы получить максимально прочное соединение, но при этом не перегреть пластмассу
Для получения надежного крепления глубина установки должна составлять порядка 2 мм. Выдерживая заданную глубину, полученный сварочный шов будет иметь ровный презентабельный вид с одинаковой высотой отступа.
С этапами сварки труб ПНД встык ознакомит следующая подборка фото:
Галерея изображений
Фото из
Этап 1: Установка свариваемых труб в центратор
Этап 2: Подготовка торцов труб торцевателем
Этап 3: Установка нагревательного элемента
Этап 4: Выжидание остывания полиэтилена
Посредством электромуфтовой сварки
При реализации этого способа неразрывного соединения задействуют электромуфтовую сварку либо электросварочный фитинг.
Используемая для этой цели одноразовая муфта выполнена из того же материала, что и трубы, но дополнительно оснащена вмонтированным нагревательным элементом
Этот метод эффективен, когда приходится работать в стесненных условиях. К примеру, при выполнении ремонтных работ в колодцах или когда нужно сделать врезки в ранее соединенные трубы.
Единых стандартов для проведения раструбной пайки в отечественных нормативных документах нет. Эта технология чаще применяется в европейских странах и регламентируется стандартами DVS-220715.
Галерея изображений
Фото из
Установка электродов для электромуфтовой сварки
Оперативное выполнение ремонта муфтой
Автоматизация процесса сварки труб ПНД
Сфера применения электромуфтовой сварки
Технология соединения ПНД труб с задействованием муфт включает ряд основных этапов:
- Подготовка участка коммуникации. Наружную поверхность отвода отчищают от жира и пыли. Для этой цели используют мыльные и спиртовые растворы, которые в широком ассортименте представлены в строительных магазинах.
- Обработка мест стыка. Плотность крепления напрямую зависит от того, насколько гладко выполнен срез. Для получения идеально гладкой поверхности торец трубы затирают отрезом мелкозернистой наждачной бумаги.
- Создание фасок. Стык отвода подрезают на 45°. Скос позволит обеспечить максимально плотное прилегание элементов и их крепление.
- Монтаж муфты. Муфту подключают к источнику питания. После того как она нагреется до заданной температуры, одной стороной (дорном) муфту надевают на трубу, а вторым концом (гильзой) соединяют со вторым отводом трубы.
Ключевым условием выполнения электромуфтовой сварки является обеспечение в момент разогревания и застывания элементов неподвижности деталей. При заглублении отводов отрезков в полость разогретой муфты важно работу выполнять быстро, но максимально осторожно с тем, чтобы не перегреть полиэтилен.
В конец муфты заглубляют второй отрезок трубы, размечая части трубопровода максимально плотно так, чтобы получился минимальный зазор
В момент заглубления отрезков в полость муфты будьте готовы к тому, что из-под нее начнет понемногу проступать жидкая пластмасса. После завершения работ остается только снять муфту, а соединенный трубопровод разложить на твердой поверхности с тем, чтобы зафиксировать его в желаемом положении.
После застывания расплава на месте стыка будет виден плотно прилегающий к трубе обжимной хомут.
Но выбирая этот метод, стоит учитывать, что пластиковые трубы не отличаются высокой жесткостью. А потому при сильном внутреннем давлении созданный шов может просто разойтись. Муфтовое соединение – не лучшее решение для обустройства коммуникаций отопления и создания отводов под умывальник.
Оценке слабых и сильных сторон различных способов сварки ПНД труб посвящена статья, с содержанием которой мы советуем ознакомиться.
Планирование системы
Из-за того, что ППР трубы не гнуться, при разрабатывать схему разводки надо так, чтобы обходов и поворотов было как можно меньше. Ведь все они делаются при помощи фитингов, а они имеют солидную стоимость (по сравнению с трубой). Потому стараемся разводку оптимизировать — сделать как можно меньше поворотов, обходов и изгибов.
Последовательное (тройниковое) подключение
Монтаж водопровода из полипропиленовых труб с последовательным подключением потребителей (сантехники и бытовой техники) используется в небольших системах. Обычно в них 5-6 точек подключения. При такой организации водопровода от стояка отходит одна труба, она последовательно обходит все точки подключения. В случае с PPR-водопроводом все ответвления делают при помощи тройников, потому данный тип еще называют тройниковым.
Монтаж водопровода из полипропиленовых труб последовательным подключением потребителей
Плюс этой системы — необходимо небольшое количество труб, а минус — давление на каждом ответвлении падает. В результате, при одной-двух работающих точках разбора, третьей, находящейся дальше от стояка, давления может просто не хватить.
Параллельная (коллекторная) разводка
Параллельная схема подключения называется еще коллекторной. Это потому, что после отвода от стояка устанавливается специальное устройство — коллектор. Это элемент с одним входом и некоторым количеством выходов. Есть из полипропилена и металла. Для водопровода более подходящие (и более дешевые) коллекторы из полипропилена.
Схема подключения такова, что от каждого отводов тянется отдельная труба к каждому потребителю (иногда к небольшой группе потребителей).
Параллельная схема монтажа водопровода из ППР труб
Подводка с сантехнике и бытовой технике
В каждом из способов монтажа водопровода из полипропиленовых труб к конкретному потребителю подходит труба. Есть два способа подключения к системе: гибкая и жесткая подводка.
Жесткая подводка более надежна: PPR трубы и фитинги имеют высокую прочность. К тому же в этом случае имеется только одна резьба — на месте подсоединения потребителя. Но данный тип подводки требует высокой точности исполнения: погрешность может составлять всего несколько миллиметров. Этого при монтаже полипропиленового водопровода своими руками добиться сложно, потому чаще используют гибкую подводку. Только будьте внимательны, в некоторых случаях ее использование невозможно: подключать газовые котлы или газовые колонки, подводить воду к накопительным водонагревателям, водяным полотенцесушителям рекомендуют только с использованием жесткой подводки.
Варианты исполнения жесткой подводки
Мягкая подводка, наоборот, не требует высокой точности — погрешности нивелируются гибким шлангом в оплетке из нержавеющей стали или шлангом, который используют для подключения стиральной машины или посудомойки. Тубы выводят примерно в том районе, где устанавливается техника или подключается сантехника. Завершается она переходником на металл, к которому подключается шланг гибкой подводки (вторым своим концом он подключается к прибору).
К переходникам подсоединяются гибкие шланги
Этот вариант менее надежный, так как многое зависит от качества гибкой подводки. Также не самый приятный момент — наличие двух резьбовых соединения, а это — потенциальное место для появления течи.
Соединение электромуфтовой сваркой
Электромуфтовая сварка труб
Данный метод крепления заключается в использовании фасонных элементов с вмонтированными электроспиралями. Спирали раскаляются и плавят полиэтилен, намертво спаивая трубы.
Этот способ применяют при монтаже отрезков сечением меньше 160 мм или тогда, когда доступ к месту стыковки затруднен. Диаметры свариваемых труб не должны различаться более чем на 10%.
Чтобы выполнить соединение, края надо очистить от грязи и выровнять. А также зафиксировать на время работы. В этом поможет позиционер.
Оба конца вставляются в муфту и включается сварочный аппарат. Длительность и температура нагрева указывается обычно на штрихкоде детали.
Комплектующие для труб из полипропилена
Для монтажа водопровода из пластиковых труб используются различные комплектующие. Их сортимент очень обширен и исчисляется десятками позиций в прайс-листах производителей. Детали различаются формой, размерами и предназначением. Рассмотрим самые распространенные виды таких элементов.
Для труб из полипропилена выпускается большое количество комплектующих
При их покупке важно выбирать детали от того же производителя, что и трубы. Муфты
Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы
Муфты. Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.
Переходники. Эти детали предназначены для соединения труб разных диаметров. Внешне они очень напоминают муфты, но их главное отличие заключается в том, что внутренний диаметр у двух противоположных концов элемента разный.
Переходники подбираются по диаметру соединяемых труб и бывают различных типоразмеров. Выпускаются детали с внутренней или внешней резьбой, предназначенные для перехода на резьбовые соединения.
Уголки. Как известно, полипропиленовые трубы сгибать нельзя. Поэтому для выполнения необходимых при монтаже поворотов производитель выпускает специальные соединительные детали, согнутые под углом 90° и 45°.
Уголки могут оканчиваться отверстиями под трубы или же иметь резьбу, как внутреннюю, так и внешнюю. К примеру, такие детали используются для монтажа смесителя. При этом они могут быть как двойные, так и одинарные.
Некоторые домашние умельцы утверждают, что не нужно усложнять и использовать уголки. Ведь полипропилен – пластик и его можно согнуть. Они нагревают трубу до температуры размягчения и сгибают ее так, как им нужно.
Действительно, согнуть деталь очень легко, но нужно понимать, что при этом в ней происходят неприятные изменения: истончается стенка на внешней стороне изгиба. Это существенно сократит срок службы трубы и приведет к ее прорыву.
Запорный шаровой кран из полипропилена устанавливается в водопровод при помощи пайки
Крестовины и тройники. Так называются элементы, предназначенные для соединения трех или четырех труб одновременно, что нередко требуется для монтажа водопровода. Выпускаются в самых разных вариациях: с различными по размеру диаметрами отверстий, с фитингами под трубы других видов, к примеру, под металлопластик или медь, с внутренней и внешней резьбой различных размеров.
Обводы. Так называются особым образом отформованные изгибы, которые используются для обведения трубы вокруг какого-либо небольшого препятствия. При этом желательно, чтобы расстояние от трубопровода до стены было минимальным. Обвод вваривается в разрыв на участке водопровода так, чтобы лежащие до и после него отрезки трубы были прямыми.
Кроме этих комплектующих выпускаются и другие элементы. Среди них заглушки, использующиеся для перекрывания ненужных ответвлений водопровода, специальные шаровые краны для полипропиленовых трубопроводов.
Для закрепления труб к стене применяются особые клипсы, которые подбираются под диаметр детали. Могут быть одинарными или двойными. Специалисты советуют выбирать трубы и комплектующие одного производителя. Так будет меньше проблем при монтаже, и система получится более качественной.
Для труб ПП всех размеров выпускают широкий сортамент соединительных деталей, позволяющих в быстром темпе провести монтаж пластикового контура и при необходимости подсоединить его к металлическим веткам
Сварка встык – технология работ
Сварка полиэтиленовых труб встык
Особенностью этого метода является то, что такой сваркой соединяют трубы, сечение которых больше 50 мм, а их толщина превышает 5 мм. Такой способ нельзя назвать простым, так как он требует наличия специального сварочного аппарата и некоторого умения работы с ним. Как же соединяют трубы сваркой? Порядок выполнения работ таков:
- Для начала мастер выравнивает края труб, подрезает их под прямым углом и аккуратно зачищает.
- При помощи сварочного аппарата концы трубы нагреваются до температуры плавления и быстро соединяются.
- Осталось только подождать, пока шов остынет и станет надежным.
- В конце важно проверить герметичность соединения, наполнив трубу водой.
Проводя такие манипуляции, очень важно следить за временем нагрева изделия, чтобы сделать его идеальным для соединения, не переплавить или недостаточно нагреть. Немаловажен и нажим на соединяемые поверхности, так как для обеспечения максимальной прочности соединения, он должен быть равномерным по длине.
Аппарат для стыковой сварки
Обратите внимание!
Не стоит пробовать соединять методом сварки изделия от различных производителей. Их характеристики могут немного различаться, поэтому в ходе эксплуатации напор воды может разорвать шов, сделанный таким способом.
Виды садового акведука
Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.
Летний вариант
Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.
Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.
На заметку! Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.

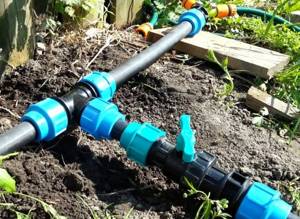

Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.
Система полива
Схема

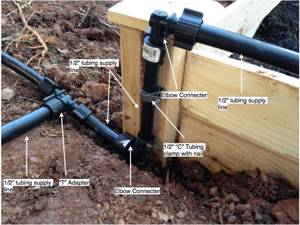

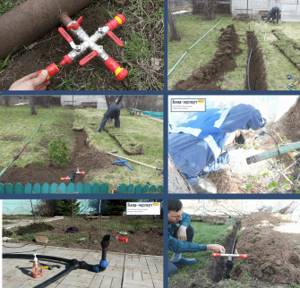

Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.
Типовая схема дачного водопровода
Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника.
Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана
Капитальная система
Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.
Ввод ПНД трубы в дом
Утепление
Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.
Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:
- Базальтовые утеплители в виде готовых цилиндрических модулей.
- Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
- Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.
Изоляция для труб из вспененного полиэтилена По статистике, глубина промерзания грунта зимой в России превышает 1 метр. Для глины и суглинка Москвы и области это…
На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.
В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.
Разморозка труб водопровода и канализации Россия находится в суровом климатическом регионе, поэтому в зимний и ранневесенний периоды существует риск…
Как выбрать?
Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.
Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!
Для сборки трубопровода подземным способом используют два типа полиэтилена:
- ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
- ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.
Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.
Это интересно: Безободковые унитазы — плюсы и минусы, отзывы владельцев
Монтаж своими руками
Монтаж следует начинать с составления схемы, где учесть расположение участка по отношению к водозабору, определить число и место нахождения точек раздачи воды. По имеющемуся эскизу считают количество расходного и арматурного материала.
Число точек потребления воды зависит от расположения на участке бани, душевой, грядок, бассейна. Рациональное решение — устроить от 5 до 10 выводов трубы, а уже к ним подсоединить резиновые шланги, чтобы был удобный доступ воды к каждой зоне.
Монтаж летнего разборного водопровода на даче
Для монтажа водопровода на дачном участке потребуется стандартный набор инструментов и материала:
- Трубы ПНД в количестве, зависящем от схемы разводки. Для основного водопровода берут трубы большего диаметра, а для разводки на точки подачи — меньшего.
- Различные фитинговые соединения.
- Режущий инструмент: конусовидный торцовый нож, ножовка для металла.
- Соединительные элементы, чтобы стыковать ПНД трубы с кранами, установками для полива, душем.
- Лотки водопроводные пластиковые, решетки накрывающие.
Работы выполняют по такой технологии:
- Подсоединяют дачный водопровод к источнику. Будь это общая труба или колонка, используют для этого специальный переходник. Соединение делают под уклоном.
- Выполняют разводку по территории участка, путем прокладки труб диаметром 20 или 25 мм к точкам забора воды.
- Соединяют отрезки труб при помощи цанговых фитингов, предварительно проверив правильность сборки. Фитинг перед этим разбирают, вынимают прокладку, зажим. Снова плотно вставляют прокладку на место, а за ней помещают зажим со специальными фиксирующими выступами. Навинчивают зажимную гайку, но только слегка.
- Подготавливают к установке торцы полиэтиленовых труб. Сначала обрезают торец ножом, затем вставляют его в фитинг и закручивают зажимную гайку.
- Подсоединяют трубы к кранам, системе полива и т.д.
Если сезонный водопровод проложить по поверхности, то он станет помехой и для техники, и для людей. Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект.
Основные технические характеристики
Технические характеристики полиэтилена низкого давления:
- плотность – 0,94-0,95 г/см³;
- предел прочности при растяжении составляет 100—170 кгс/см²;
- температура плавления ПНД – 130-135°С;
- твёрдость по Бринеллю – 1,4-2,5 кгс/мм².
Виды ПНД труб: сортамент
Назначение ПНД труб:
- для водопроводов холодной воды. В жилых помещениях голубые или полосатые трубки не применяют, зато для прокладки сетей под землей и разводки в подвалах изделия из ПНД просто идеальны. Коммуникации небольших диаметров чаще монтируют с фитингами, больших внешних диаметров – при помощи сварки терморезисторными муфтами. Чаще используют гладкие конструкции;
- для сточной канализации. Для безнапорной канализации применяют раструбные изделия. Монтаж происходит путем вставки элемента в раструб предыдущего. Герметизация происходит с помощью резиновых уплотнений. Для напорной канализации используют обычные черные трубы технического назначения. Соединяют их с помощью фитингов или сварки. При большой глубине залегания коммуникаций используют двухслойную гофру с раструбами;
- для дренажных систем применяют зеленые перфорированные конструкции с раструбом. Часто используют гофру;
- в качестве обсадных труб. Конструкции из ПНД устанавливают в пробуренную скважину для укрепления стенок колодца. Глубина залегания водоносного слоя может составлять до 50 м. В колодец опускают насос для забора воды. Единственное ограничение для применения изделий из ПНД – опасность оползней и сейсмическая опасность;
- для канализационных систем и для разводки в зданиях электрических кабелей, линий связи и интернета применяют обычные гладкие или гофрированные технические черные или красные трубы;
- для промышленных технологических сетей применяют гладкие и гофрированные черные трубы технического назначения.
Для трубопроводов применяют следующие марки ПНД: ПЭ-100, ПЭ-80, ПЭ-63. Допустимые давления соответственно 1,25 МПа, 1,6 МПА, 1,0 МПа.
Типоразмеры и диаметры
Гладкие изделия из полиэтилена низкого давления в соответствии с ГОСТ 18599-2001 выпускаются с наружными диаметрами от 10 до 2000 мм. Толщина стенки варьируется от 2 мм до 95,5 мм. Точные характеристики наиболее популярных размеров представлены в таблице:
Таблица размеров труб ПНД
| ⌀, мм | SDR 21 | SDR 17,6 | SDR 17 | SDR 13,6 | SDR 11 | SDR 9 | SDR 7,4 | |||||||
| ПЭ-80 | ПЭ-80 | ПЭ-80 | ПЭ-80 | ПЭ-80 | ПЭ-80 | ПЭ-80 | ||||||||
| ПЭ-100 | ПЭ-100 | ПЭ-100 | ПЭ-100 | ПЭ-100 | ПЭ-100 | ПЭ-100 | ||||||||
| Толщ. стенки, мм | Вес, кг | Толщ. стенки, мм | Вес, кг | Толщ. стенки, мм | Вес, кг | Толщ. стенки, мм | Вес, кг | Толщ. стенки, мм | Вес, кг | Толщ. стенки, мм | Вес, кг | Толщ. стенки, мм | Вес, кг | |
| 16 | 2,0 | 0,09 | 2,3 | 0,102 | ||||||||||
| 20 | 2,0 | 0,116 | 2,3 | 0,132 | 3,0 | 0,162 | ||||||||
| 25 | 2,0 | 0,148 | 2,3 | 0,169 | 2,8 | 0,198 | 3,5 | 0,240 | ||||||
| 32 | 2,0 | 0,193 | 2,4 | 0,229 | 3,0 | 0,277 | 3,6 | 0,325 | 4,4 | 0,385 | ||||
| 40 | 2,0 | 0,244 | 2,3 | 0,281 | 2,4 | 0,292 | 3,0 | 0,353 | 3,7 | 0,427 | 4,5 | 0,507 | 5,5 | 0,600 |
| 50 | 2,4 | 0,369 | 2,9 | 0,436 | 3,0 | 0,449 | 3,7 | 0,545 | 4,6 | 0,663 | 5,6 | 0,786 | 6,9 | 0,935 |
| 63 | 3,0 | 0,573 | 3,6 | 0,682 | 3,8 | 0,715 | 4,7 | 0,869 | 5,8 | 1,05 | 7,1 | 1,25 | 8,6 | 1,47 |
| 75 | 3,6 | 0,821 | 4,3 | 0,97 | 4,5 | 1,01 | 5,6 | 1,23 | 6,8 | 1,46 | 8,4 | 1,76 | 10,3 | 2,09 |
| 90 | 4,3 | 1,18 | 5,1 | 1,4 | 5,4 | 1,45 | 6,7 | 1,76 | 8,2 | 2,12 | 10,1 | 2,54 | 12,3 | 3,00 |
| 110 | 5,3 | 1,77 | 6,3 | 2,07 | 6,6 | 2,16 | 8,1 | 2,61 | 10,0 | 3,14 | 12,3 | 3,78 | 15,1 | 4,49 |
| 125 | 6,0 | 2,26 | 7,1 | 2,66 | 7,4 | 2,75 | 9,2 | 3,37 | 11,4 | 4,08 | 14,0 | 4,87 | 17,1 | 5,78 |
| 140 | 6,7 | 2,83 | 8,0 | 3,35 | 8,3 | 3,46 | 10,3 | 4,22 | 12,7 | 5,08 | 15,7 | 6,12 | 19,2 | 7,27 |
| 160 | 7,7 | 3,71 | 9,1 | 4,35 | 9,5 | 4,51 | 11,8 | 5,5 | 14,6 | 6,67 | 17,9 | 7,97 | 21,9 | 9,46 |
Изделия диаметром до 180 мм поставляются в бухтах и отрезках, более 180 мм – только в прямых отрезках длиной 6 и 12 м.
Коэффициент SDR труб
Коэффициент SDR (Standard Dimension Ratio) труб согласно ГОСТ 18599-2001 – это стандартное размерное отношение наружного диаметра к толщине стенки. SDR – стандартная величина, принимается из табличных данных. От SDR зависит толщина стенки трубопровода и ее прочность.
Особенности создания разъемных соединений
Для монтажа полиэтиленовых труб своими руками для водопроводных и канализационных систем в квартирах диаметром до 110 мм, можно использовать соединения с помощью фитингов. Это могут быть как компрессионные фитинги из латуни или пластика, так и раструбные заглушки с гибким уплотнителем.
Сборка трубопровода производится по следующему алгоритму:
- Трубы обрезаются до нужной длины и так, чтобы торцы выполнялись перпендикулярно корпусу.
- Накидная гайка фитинга проворачивается на несколько оборотов и в него до конца вставляется труба — так, чтобы ощущалось усилие при входе в резиновый уплотнитель.
- Надевается цанга и эластичное кольцо, после чего гайка затягивается.
Совет: Небольшие соединительные элементы прикручиваются вручную, но лучше все-таки воспользоваться гаечным ключом. И не забудьте проверить герметичность соединений после выполнения работ.
Технические характеристики
Свою широкую популярность полиэтиленовые трубы заслужили благодаря своим высоким эксплуатационно-техническим качествам. Технические характеристики труб ПНД регламентируются положениями ГОСТа №18599 от 2001г. Одним из главных факторов, влияющих на выбор трубы, выступает её необходимая пропускная способность: так, труба с диаметром 25мм способна пропускать ок. 30 л/мин., d=32 мм уже 50 л/мин.
Технические характеристики напрямую зависят от марки полиэтилена, из которого была изготовлена труба. Так модель из ПЭ-100 обладает такими данными:
- Плотность 0,95 кг на 1 куб. дм.
- Упругость, определяющая эластичность на разрыв – 800 мПа.
- Линейное расширение – 2 мм на метр длины.
- Модуль удлинения на разрыв – до 250% при комнатной температуре.
- Теплопроводность – 0,4 Ватт на мК.
- Рекомендованный диапазон эксплуатационных температур от -50о до +40оС.
- Рабочее давление может варьироваться, в зависимости от типа трубы до 40 атмосфер.
- Средний срок эксплуатации – около 50 лет.
Плюсы и минусы труб ПНД
Как и любой иной материал, ПНД имеет свои достоинства, и свои недостатки. Среди плюсов ПНД-труб можно указать:
- Стойкость к коррозии и воздействию химических сред.
- Достаточная прочность и долговечность в эксплуатации.
- Невысокая цена, по сравнению с металлическими аналогами.
- Гладкая внутренняя поверхность, позволяющая избежать образования наростов и засоров.
- Широкий диапазон эксплуатационных температур.
- Достаточная эластичность позволяет трубе из ПНД не лопаться при замерзании внутри неё воды.
- Экологичность материала и безопасность его для человеческого организма.
- Малая масса, обуславливающая удобство транспортировки и хранения.
- Простота соединения между собой, наличие широкого ассортимента доборных элементов и фитингов.
Недостатки ПНД-труб:
- Возможность применения только для холодного водоснабжения, за исключением моделей из сшитого ПНД.
- Невысокая устойчивость к механическим ударам и излишним нагрузкам.
Как видим, положительных качеств у ПНД-труб гораздо больше, нежели отрицательных. В связи с этим, полиэтиленовая труба является одним из лучших вариантов для прокладки дачного водопровода с точки зрения цена-качество.
Полезно15Бесполезно
Цена на работы
Цена на монтаж водопровода изменяется в зависимости от типа труб, технологии монтажа, объема работ. Усредненные расценки сведены в таблицу:
| № п/п | Наименование | Единица изм. | Количество | Цена, |
Руб.
В будущем трубы из полимеров вытеснят свои металлические аналоги. А какой полимер выбирать ПНД, ПВД или ПВХ, зависит от предназначения водопровода и мощности.
Отличным решением для полива на даче является сооружение локальной водопроводной системы из полимерных, лучше всего, полиэтиленовых труб. Схема монтажа водопровода на даче из труб ПНД своими руками довольно проста, и справиться с подобной задачей под силу любому домашнему мастеру. Для этого не требуется обладать навыками слесаря-сантехника, а достаточно лишь умения пользоваться простейшим ручным инструментом.
