Навес из профильной трубы: разновидности, расчёт и особенности монтажа

Особенности навесов

Навес из профиля – это конструкция, представляющая собой крытую площадку. Она может иметь разную форму и размер. Данное сооружение используется для защиты от негативных внешних воздействий.

Каркас для навеса из металлопрофиля – выигрышное решение. Данный материал устойчивый к негативным внешним воздействиям, долговечен и способен выдерживать значительные нагрузки. Подобные сооружения просты в проектировании и монтаже, что также имеет экономическую выгоду.

Конструкция навеса из профильной трубы подразумевает наличие следующих элементов:

Фундамент. Обычно столбчатый из-за невысокой стоимости и простоты монтажа.
Опоры. Представляют собой вертикальные несущие элементы.
Подвесы. Формируют горизонтальную часть каркаса.
Откосы. Являются боковыми соединяющими элементами.
Стропильная система. Формируется из стропил, обрешётки, ферм.
Кровля. Изготавливается из поликарбонатных листов, профилированного настила.

Навес из профтрубы формируется из разного набора несущих и дополнительных элементов. Все зависит от его функций, размера, конфигурации, предполагаемых нагрузок.

Конструкция крытой площадки Источник infotruby.ru

Стропильные системы покрытий значительного размера формируются с использованием ферм. Они состоят из двух горизонтальных труб, которые соединены между собой вертикальными (стояками) и наклонными (раскосами) элементами. Фермы придают конструкции необходимую пространственную жёсткость и несущую способность.

Материалы

Перед тем как перейти к составлению чертежей навеса с односкатной крышей, следует определиться, из какого материала будет сделан каркас и сама кровля.

Не менее важно учитывать размеры навеса, его монтирование, вес и правила работы с тем или иным материалом. Конечно, в первую очередь все зависит от личных пожеланий

К примеру, можно построить навес на сваях или из мягкой кровли.

Каркаса

Для каркаса конструкции выделяют три вида материалов.

Металл представляет собой оцинкованные холоднокатаные трубы или стальной профиль с повышенной жесткостью. При этом каркас может быть стандартным, сложным или кованным. Данный вид отличается большим сроком службы, высоким качеством, а также выдерживает воздействие природных факторов.

Очень редко встречается еще один вид каркаса – каменный. Конечно, данный вариант затратен по времени, но при этом является более прочным. Такая конструкция прослужит в 2-3 раза дольше по сравнению с другими видами.

Крыши

В настоящее время среди кровельных материалов, подходящих для односкатных навесов, выделяются несколько вариантов.

Классификация

Крытые площадки принято разделять на несколько типов в зависимости от вида опорной и стропильной системы.

Тип опоры

Виды навесов из металлопрофиля по виду опор:

Пристроенные. Пристраиваются несущим стенам здания. Конструкция подразумевает наличие дополнительных опор. Такие сооружения подходят для обустройства террас, входных групп, автостоянок.

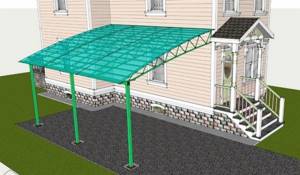

Пристроенный тип навеса Источник yandex.net

Консольные. Конструкции не имеют опор и закрепляются на стене здания. Дополнительную фиксацию обеспечивают специальные подвесы. Такие козырьки чаще всего обустраивают над балконами и входными группами.

Консольный навес Источник remont-book.com

Отдельно стоящие. Опираются на опорные стойки. Используются для создания покрытий над автостоянками, различными площадками, зонами отдыха.

Отдельно стоящий навес Источник polikarbonatvs.com.ua
Смотрите также: Каталог компаний, что специализируются на проектировании и монтаже металлоконструкций

Тип крыши

Крыша является основой навесной конструкции, сложность сооружения которой зависит от её размера и формы. Навес из труб по типу стропил:

Односкатным. Самая простая в исполнении конструкция, которая отлично сочетается со всеми кровельными материалами. При создании покрытия под площадки большой площади для формирования стропильной системы используют фермы.

Пример односкатной крыши навеса Источник zakupka.com

Двускатным. Отличается более сложной конфигурацией. Двускатные навесы из металлопрофиля во дворе частного дома для площадок большого размера создаются с использованием ферм в виде равносторонних треугольников.

Двускатная крыша Источник prom.st

Шатровым. С увеличением количества скатов крыши усложняется её расчёт. При создании конструкции необходима точная нарезка кровельного материала. Для защиты всех стыков крыши требуется использование специальных элементов.

Шатровая крыша Источник landshaftdesign.org

Арочным. Формируется из изогнутых под определённым радиусом ферм или дугообразных стропильных ног. Для создания покрытия используются исключительно гибкие материалы. Кровля имеет форму арки или волны.

Арочная крыша Источник стройбат.бел

Принцип монтажа

Все виды навесов имеют одинаковый принцип монтажа. Чаще всего их устанавливают вплотную к одной из стен.

Для крепления навеса к стене используют балку необходимой длины. Ее закрепляют с помощью анкеров или обыкновенных дюбелей. Если вы хотите оставить стену целой, то можно вплотную к ней установить вертикальные опоры.

Для простоты выполнения навеса обычно устанавливают односкатную прямую крышу. Если необходимо устанавливать навес, как элемент декора, то его можно выполнять закругленным, двойным, с применением разных стилей.

Расчёт и создание чертежа

Проект навеса из металлических конструкций необходим для расчёта материалов и для облегчения выполнения последующего монтажа. На чертеже отмечают местоположение основных и дополнительных элементов, указывают их размеры.

При создании проекта конструкции учитываются следующие значения:

угол наклона (Q);
длина стропил (L).

Угол наклона скатов выбирается с учётом нормативной снеговой и ветровой нагрузки (выбирается для конкретного климатического региона по СНиП). Также учитывается тип выбранной кровли. Навес из профтрубы односкатный может иметь скаты, которые образуют с горизонтальной плоскостью угол 6-15%. Для других типов сооружений данный показатель должен быть в пределах 22-30%.

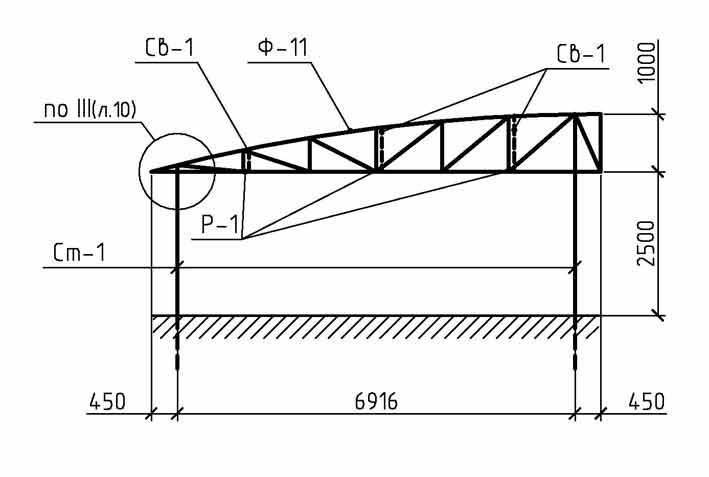

Пример чертежа навеса Источник prom.st

Площадка

Строительство начинают с подготовки участка, на этом этапе выполняют следующие действия:

расчищают территорию, удаляя растительность и мусор. Если навес предназначен для защиты места отдыха или мангала, мелкую траву оставляют;
особо выдающиеся бугры и впадины, соответственно, срезают или засыпают;
если площадку под навесом предполагается забетонировать, засыпать щебнем или обложить тротуарной плиткой, срезают верхний слой почвы на глубину в 10 – 15 см. Он содержит семена растений, они пробивались бы сквозь покрытие;
выполняют разметку, отмечая местоположение опор. Число опор и шаг между ними определяются расчетом на этапе проектирования. В результате нанесения разметки, на грунте должны появиться очертания прямоугольника. Чтобы убедиться, что фигура вычерчена без перекосов (ввиду больших габаритов это вполне вероятно), замеряют длины диагоналей: у прямоугольника они равны;
в местах установки опор делают выемки глубиной, превышающей отметку промерзания грунта на 10 – 15 см. При меньшем заглублении промерзший грунт зимой выдавит стойки (сила морозного пучения).

Выемки меньшей глубины допускается выполнять только в каменистых и песчаных грунтах, обладающих дренирующими свойствами.

Технология выполнения работ

Навесы из металлопрофиля во дворе частного дома обустраиваются с учётом общепринятых строительных норм. Перечень и объем выполняемых работ также зависит от выбранной конструктивной схемы сооружения.

Односкатная конструкция

Односкатный козырёк из профильной трубы изготавливается по следующей схеме:

Подготовительные работы. Участок, где будет размещаться навес для машины из профильной трубы, очищается от мусора и выравнивается.
Разметка. Обозначаются места установки опорных столбов.

Разметка столбчатого фундамента Источник yandex.net

Фундамент. Под каждый столб выкапывается яма глубиной не меньше 60 см и диаметром от 25 см.
Установка стоек. К каждой трубе, выполняющей роль стойки, к нижней части приваривают «пяту» – специальную планку. Элемент устанавливается в проектное положение, после чего свободное пространство в ямке заполняется бетонной смесью.
Обвязка каркаса. Стойки соединяются по контуру при помощи горизонтально ориентированных элементов.
Создание ферм. Свариваются две трубы, расположенные по катетам конструкции. Осуществляется замер гипотенузы, отрезывается кусок трубы нужного размера, после чего приваривается в нужном месте. Между катетом и гипотенузой привариваются поперечины для увеличения пространственной жёсткости конструкции.
Установка дополнительных крепежей. Создавая козырёк из профильной трубы, к каждому меньшему катету фермы приваривается горизонтальная планка. В ней делаются отверстия, что позволит в последующем прикрепить конструкцию к стене дома.

Установка каркаса Источник a.d-cd.net

Виды

По своей конструкции постройка имеет различные способы исполнения. Здесь все зависит от назначения навеса, материала и личных предпочтений хозяина. Сегодня построить пристройку можно различными способами с учетом выбранного материала. Для возведения опор могут применять металл или дерево. Аналогичным образом выполняется и кровельный каркас. А вот как смотрится металлический сайдинг под дерево, можно увидеть здесь.

Универсальность профнастила в том, что не нужно осуществлять подгон перекрытия под крепления

(Также стоит обратить своё внимание на то, как осуществляется обшивка фронтона профнастилом). А связана это с тем, что ребра листа сосредоточены очень близко и этого вполне достаточно, чтобы зафиксировать железное полотно

Облицовка по периметру также может быть различной. Пристроенная конструкция бывает открытой, отделанный досками с окнами, представлена в виде террасы.

А вот какие бывают козырьки и навесы над входом, можно увидеть здесь.

На видео- навес из профнастила примыкающий к дому:

https://youtube.com/watch?v=RxbGI0EqdnM

Навесы, выполненные из поликарбоната, могут иметь различную конструкцию. К самым распространённым стоит отнести:

арочные;
односкатные;
двухскатные.

Их отличие между собой состоит в сложности установки и количестве затраченного материала.

А вот какие бывают навесы для машины из поликарбоната, и как их можно сделать, поможет понять данная информация.

Арка

Этот вариант навеса из поликарбоната имеет довольно привлекательный внешний вид. Чтобы пристроить ее к дому, необходимо иметь значительный строительный опыт, ведь данная конструкция отличается своей сложностью.

Навес арка из профнастила примыкающий к дому

Возникают они по той причине, что погоны крыши, к которым предстоит фиксировать профнастила, должны быть представлены в изогнутой форме. А для получения подобного изгиба задействуют специальное оснащение.

Односкатный навес

Этот вид пристройки из профнастила не нуждается в особом опыте и применении специального оборудования

Но при этом здесь потребуется повышенное внимание при выборе правильного угла наклона кровли

Односкатный навес

Благодаря ему навес не будет подвергаться постоянному скоплению снега зимой, а обрешетка освобождается от ненужного давления. Точно также можно выглядеть навес над крыльцом из поликарбоната.

bbb77658765d88a0938f3bf98f404168.jpe

6476b7940a6e681b8e66bb2f3b7c49e7.jpe

Двухскатный навес

Эта конструкция представляет собой полноценную крышу. Для получения такого навеса одного профнастила будет мало. Двускатная кровля может быть использована в том случае, когда требуется просторная летняя кухня открытого типа. Также существует другой вариант кровли – это многоскатная. Такого рода сооружение является самым сложным в плане выполнения. Изготовлять его могут только профессиональные строители.

Двухскатный навес

Если говорить про габариты навеса, то их выбор должен происходить с учетом нагрузки и предназначения конструкции. Навес, примыкающий к дому, не должен быть большим, иначе стена не сможет выдержать осуществляемую нагрузку. Если этот навес над крыльцом, то он не должен быть очень маленьким. А вот навес для авто рассчитывается с учетом его размеров. А вот как выглядит текстура стены под штукатуркой, можно посмотреть здесь.

Если машина небольшая, то она сможет поместиться под конструкцией не менее 2,3х5,5 м. Для внедорожника или грузового авто придется отыскать нагрузку с габаритами 3,5 х 6,6 м. Также стоит учитывать высоту навеса. Оптимальной принимается параметр 2,3 м. Но для газели этого будет недостаточно. При увеличении высоты навеса повышается вероятность попадания дождя и снега под пристройку.

Возможно

Видео описание

Подробнее о том, как устанавливаются металлические навесы из металлоконструкций к дому, рассказывается в этом видео:

Двускатные

Двускатное сооружение возводится по аналогичной технологичной схеме. Единственное отличие – конструкция кровли. В качестве стропильных ног используются фермы, представляющие собой равносторонние треугольники. Внутри конструкции обязательно присутствуют вертикальные и наклонные элементы, обеспечивающие дополнительную жёсткость.

Если навес к дому из металлопрофиля изготавливается с использованием профнастила, для крепления листов к обрешётке применяются специальные саморезы. Они устанавливаются без предварительного высверливания отверстий и обеспечивают герметичность соединения за счёт присутствия резиновой прокладки.

Стык листов на двускатной кровли закрывается специальной коньковой планкой. Она прикрепляется при помощи таких же саморезов к верхнему жёлобу профнастила.

Изготовление обрешетки

На фермы ставится деревянная обрешетка, на которую устанавливается кровельное покрытие. Проще и надежнее всего положить простой настил из металлопрофиля. Он надежен, довольно прочен, стоит относительно недорого. Распространено сегодня и применение поликарбонатных листов для изготовления кровли навеса. Помимо этого никто не отменял шифер , а также можно использовать листы из полимера. Чтобы обрешетка из дерева служила дольше, деревянные конструкции следует обработать антисептическими препаратами. Кровлю из поликарбоната кладут непосредственно по прогонам фермы.

Дополнительные рекомендации

Навесы из металлопрофиля во дворе частного дома или общественного здания изготавливаются с учётом следующих правил:

Перед устройством фундамента нужно узнать глубину промерзания грунта для конкретной местности. Столбы должны заглубляться не выше, чем этот уровень. Это будет гарантировать стойкость и долговечность конструкции.
Все элементы металлического каркаса необходимо покрыть специальным грунтом и краской. Это предотвратит разрушение материала под действием влаги.
Арки для навеса из профильной трубы изготавливаются при помощи специального оборудования, которое помогает согнуть металл под нужным радиусом. Самостоятельно это сделать невозможно.
Для фиксации труб диаметром до 25 мм можно использовать систему краб. Это специальные хомуты, которые обеспечивают соединение одновременно нескольких элементов каркаса.

Пример использования краб-системы Источник теплицы-ярославль.рф

Для соединения элементов из профильной трубы, кроме сварочных, можно использовать болтовые соединения. Они не менее прочные и способные выдержать значительные нагрузки.

Разнообразие металлопрофиля

Металлопрофиль — это не только профнастил, а целый ряд готовых металлических изделий, которые выпускаются металлопрокатными предприятиями. Кроме профнастила под металлопрофилем подразумевают еще целый ряд стальных элементов:

металлические непрофилированные листы;
сортовой сплошной прокат — арматура различного сечения;
сортовой пустотелый прокат — трубы разного сечения, отличный вариант каркаса для легкого
навеса или козырька;
фасонные балки — швеллеры, двутавры, уголки.

Именно из этих прокатных элементов чаще всего строят навесы, козырьки и беседки, о которых мы сегодня говорим.

Коротко о главном

Навес для автомобиля из металлопрофиля – оптимальное с конструктивной, функциональной и эстетической точки зрения решение. Также такие сооружения отлично подходят для обустройства крытых площадок для отдыха, игр, занятий спорта, для оформления террас и входных групп.

Подобные конструкции состоят из фундамента, стоек, подвесов, откосов, стропильной системы и кровли. В зависимости от типа опоры они могут быть отдельно стоящими, консольными или пристроенными. По типу используемой кровли такие сооружения разделяют на односкатные, двускатные, арочные, шатровые.

Расчёт и установку навеса лучше всего доверить профессионалам. Это позволит получить надёжную конструкцию, которая прослужит много лет.
