Pn 16 что значит. Классификация полипропиленовых труб

Номинальное давление

1. Буквы PN обозначают номинальное давление. Оно выражается в барах (кг/см2). PN – это неизменное номинальное внутреннее давление воды с температурой 20 градусов Цельсия, выдерживаемое трубами безотказно в течение 50 лет.
2. Больше всего распространены полипропиленовые трубы PN 25, PN 20, PN 16 и PN 10. Тут нужно учесть то, что чем толще у трубы стенка, то тем выше будет обозначение PN. Маркировка полипропиленовых труб для отопления обозначена PN 20 и PN 25. Также они подходят и для обустройства горячего водоснабжения.
3. Некоторые производители изготовляют трубы, на которых идет синяя продольная полоса для холодной воды (PN 10). Красная полоса на трубах говорит о том, что они предназначаются для воды горячей (PN 20). Есть таблицы, по которым рассчитывается срок службы трубы, руководствуясь данными по температуре воды и ее давлению. Чем будет выше давление и если температура воды выше 20 градусов, тем меньше прослужит труба.

Монтаж трубопроводов из полипропилена

Сварка полипропиленовых труб

Самым распространенным способом соединения труб из полипропилена является диффузионная сварка. В процессе соединения диффузионной сваркой происходит взаимопроникновение материалов расплавленных краев изделий.

Аппарат для сварки

В процессе сварки необходимо использовать изделия, изготовленные из одинакового материала. Долговечность структуры обеспечивают особые физические свойства образованного в результате сварки шва.

1. Перед работой изделие обрезают до нужных размеров строго под прямым углом.
2. Сварочный аппарат необходимо установить на режим пайки температурой в 260°С.
3. Прежде чем приступить к процессу сварки, нужно очистить поверхность трубы, а затем обезжирить ее при помощи растворителя.
4. Если материал армирован алюминием, перед сваркой конец трубы очищают от этого металла при помощи специального прибора.
5. Завершив сварку, оба соединенных конца требуется зафиксировать. В таком положении труба должна находиться от 4 до 8 минут.

В процессе сварки продолжительность прогрева материала зависит не только от диаметра трубы, но и толщины. Время сварки, ширина образованного сварочного шва, а также другие параметры зависят от характеристик трубы (ее диаметры, состава). Поэтому, прежде чем начать работу, необходима таблица полипропиленовых труб.

Таблица сварки труб

Монтажные работы

Монтаж трубопровода состоит из следующих шагов:

1. Для начала составляется подробная схема, на которой отмечены краны, фильтры, а также уголки и тройники. При планировке нужно учесть, какую температуру выдерживают полипропиленовые трубы.
2. Затем следует собрать отдельные элементы водо- или теплопровода в целостную систему.
3. Сварку желательно проводить, удерживая элементы, которые необходимо соединить, в горизонтальном положении. Если отделы системы не особо крупные, сварку может осуществлять один человек. В случае более сложного монтажа следует выполнять вертикальную пайку. От результата будет зависеть коэффициент линейного расширения полипропиленовых труб.

Рекомендации по монтажу:

1. После сварки или пайки ПП-труб необходимо проверить, не образовались ли «запайки», вызывающие уменьшение просвета. В случае их выявления нужно сразу же их устранить. Такое явление чаще всего встречается в трубах для отопления малого диаметра.

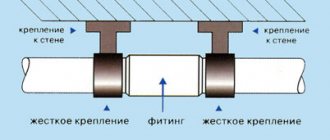

2. Если полипропиленовые трубы будут размещены не в стене, то крепления, которые будут их держать, советуют размещать каждые 40-50 см.
3. Трубы, на концах которых есть резиновые уплотнители, необходимо вручную вставить одну в другую.

Обозначение материала

1. Разные изготовители труб используют различные обозначения. Но буквы РР всегда свидетельствуют о том, что трубы сделаны из полипропилена. Если вы увидели обозначения РРН, РР-тип 1 или же РР-1, то это изделие изготовлено из первого типа полипропилена – гомополимера. Обозначения РР-тип 2, РР-2, или РРВ – трубы сделаны из блоксополимера. Однако лучшим признан рандом сополимер: РР-3, PPR, PP-random, PPRC.
2. Маркировка полипропиленовых труб для водоснабжения холодной воды будет обозначена РРН. Такие трубы применяются и при прокладке вентиляции. Трубы, маркированные РРВ, находят свое применение в центральном и автономном отоплении и холодном водоснабжении.
3. Трубная продукция с маркировкой PPR распространена больше всего благодаря своей повышенной теплостойкости. Поэтому они подходят и для горячей воды, и для холодной, а также для отопительных систем разнообразного вида.

Похожие публикации:

• Характеристики металлопластиковых труб
• Давление в полипропиленовых трубах
• Трубы ПНД: маркировка, применение, производители
• Как выбрать полипропиленовые трубы для отопления
• Что нужно знать о пластиковых трубах
• Все о разводке полипропиленовых труб

БОЛЬШОЕ СПАСИБО НО ХОТЕЛОСЬ БЫ РАСШИФРОВКУ АБРЕВИАТУРЫ НА ТРУБАХ

Скажите что обозначает на трубах German буквенное обозначение STD? Заранее спасибо за ответ.

Рандом сополимер, как я понимаю, будет полипропиленом третьего типа и соответственно — РР-3, а не РР-2, как указано. В общем ошибка кралась в текст.

Полипропилен (ПП) представляет собой термопластичный высокотемпературный полимер. Его получают посредством полимеризации из смеси пропилена с добавлением металло-комплексных катализаторов и стабилизаторов. ПП трубы относятся к группе пластиковых труб, в которую также входят изделия из металлопластика, ПВХ, ПНД и PEX.

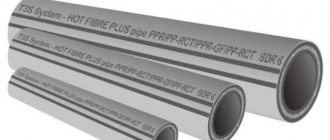

Что еще обозначено в маркировке

1. Диаметр трубы и минимальный размер ее стенок. Специально принятая схема для этого обозначения похожа на нашу метрическую систему мер. Диаметры трубы обозначены в миллиметрах цифрами – от 10 и до 1200 мм.
2. Дата выпуска, номер партии и другое. Сведения в 15 цифрах обозначены двумя последними цифрами года, когда трубы были изготовлены, месяц и номер декады года, номер смены, номер партии, машины и производственной линии.
3. Товарная марка изготовителя продукции, информация о сертификате. Также имеется информация о присвоении знака качества производителю труб, который подтверждает способность выпускать изделия по национальному стандарту, обозначение материала, который применяется в производстве.

truba-info.ru

Полимерные трубопроводные системы для холодной, горячей воды и отопления —

класификация «S» «SDR» «PN»

Наружный диаметр и толщина стенок полимерных труб определяются соответствующими нормами. Трубы, изготовленные из одного материала, но с разной толщиной стенок отличаются различными эксплуатационными параметрами (рабочее давление/рабочая температура/срок эксплуатации). Первоначально трубы подразделялись в соответствии с толщиной стенок по категориям величин давления (напорным рядам) обозначаемых «PN». Постепенно, по мере совершенствования свойств полимерных материалов, классификация «PN» перестала соответствовать значениям, определяющим свойства изделий, особенно распределительных систем горячей воды, и были введены классификации «S» и «SDR».

• · PN – максимальное допустимое рабочее давление, с которым система может эксплуатироваться при температуре 20°C в течение срока службы 50 лет.
• · S =(SDR-1)/2, SDR приблизительно соответствует D/t, где D… — наружный диаметр трубы, а t… — толщина стенок трубы

Например, трубы из полиэтилена для систем распределения воды, соединительных узлов канализации под давлением и канализационных систем в норме (ČSN EN 12201-2) и сейчас существуют обозначения S, SDR и PN:

Стандарт EN 12201 даёт чёткое определение PN: числовое значение соответствует допустимому рабочего давлению (PFA) воды при температуре 20°C, выраженному в барах и минимальном конструктивном коэффициенте. Как видно из таблицы, значения PN отличаются для различных видов полиэтилена (PE) труб одной той же серии S (т.е. трубы с одинаковой толщиной стенок). При использовании полиэтиленовых труб для систем распределения холодной воды значение PN вполне надёжно выражает величину гидростатической прочности труб при рабочей температуре 20°C. Это не распространяется на трубы для распределительных систем горячей и холодной воды. В таких случаях используются отдельные нормы для различных материалов:

• · ČSN EN ISO 15874 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полипропилен (РР)
• · ČSN EN ISO 15875 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Сшитый полиэтилен (PEX)
• · ČSN EN ISO 15876 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полибутилен (PB)
• · ČSN EN ISO 15877 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Хлорированный поливинилхлорид (PVC-C)
• · ČSN EN ISO 22391 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полиэтилен повышенной термостойкости (PE-RT)

Этими стандартами уже не предусмотрена маркировка PN. Для труб используется маркировка серии S. Например, полипропиленовые трубы, ранее имевшие маркировку PN 10, в настоящее время согласно нормам обозначаются как S5 (обычно производители используют обе классификации, поскольку заказчики привыкли к классическим обозначениям PN). На переходный период в немецкой норме DIN 8077/1997 приводилась таблица соответствий значений PN, S и SDR для трех типов полипропилена: PP-H, PP-B, PP-R:

Не так давно на рынке появился новый тип полипропилена — тип 4, PP-RCT, который обладает более высокой устойчивостью к давлению при высоких температурах. Этот материал уже утверждён нормами ČSN EN ISO 15874 и DIN 8077, в которых также были дополнены новые серии труб S (S8, S6,3, S4) специально и исключительно для PP-RCT. Трубы из этого материала нельзя обозначать маркировкой PN, так как новые нормы эти обозначения уже не содержат, таким образом, трубы новой серии S даже не имеют соответствующих значений PN. Ниже приводится часть таблицы ČSN EN ISO 15874-2. С увеличением толщины стенок значение «S» уменьшается (см. определение S):

Новый тип полипропилена обладает более высокой устойчивостью к давлению при высоких температурах (60°C и выше), что является важным фактором для систем распределения горячей воды и отопления. Трубы из этого материала могут использоваться при более высоких температурах и давлениях, также можно использовать трубы с более тонкими стенами по сравнению с трубами из полипропилена типа 3 (PP-R)

Сравнительная таблица сопротивлений давлению труб из полипропиленов PP-R и PP-RCT при равном значении «S» — одинаковая толщина стенок:

Сравнительная таблица сопротивлений давлению труб из полипропиленов PP-R и PP-RCT при разных значениях «S» – даже при меньшей толщине стенок трубы PP-RCT имеют более высокое сопротивление давлению:

Как в таком случае пользователь разберётся, для чего определённая труба предназначена?

Информацию по применению конкретного типа трубы производитель обязан указать на каждой трубе по формуле: класс эксплуатации/рабочее давление.

Согласно стандарту ISO 10508 области использования труб различных классов определены следующим образом:

• · Класс 1 (распределительные системы горячей воды 60°C, срок службы 50 лет)
• · Класс 2 (распределительные системы горячей воды 70°C, срок службы 50 лет)
• · Класс 4 (напольное отопление, низкотемпературные радиаторы, срок службы 50 лет, причем предполагается, что (в течение 50 лет) система будет работать 2,5 года при температуре 20°C, 20 лет при температуре 40°C, 25 лет при температуре 60°C и 2,5 года при температуре 70°C)
• · Класс 5 (высокотемпературные радиаторы, срок службы 50 лет, причем предполагается, что (в течение 50 лет) система будет работать 14 лет при температуре 20°C, 25 лет при температуре 60°C, 10 лет при температуре 80°C и 1 год при температуре 90°C)

Для каждого материала и каждую серию S рассчитана величина максимального рабочего давления (4, 6, 8, 10 бар) для конкретного класса эксплуатации.

Например, для трубы PP-RCT- S3,2 информация на трубе будет представлена в следующем виде:

Class 1/10bar, 2/10bar, 4/10bar, 5/8bar — это означает, что труба может быть использована:

для систем распределения горячей воды при температуре 60°C, рабочем давлении 10 бар и сроке эксплуатации 50 лет (класс 1/10); для систем распределения горячей воды при температуре 70°C, рабочем давлении 10 бар и сроке эксплуатации 50 лет (класс 2/10); для напольного отопления и низкотемпературных радиаторов при рабочем давлением 10 бар и сроке эксплуатации 50 лет (класс 4/10); для высокотемпературных радиаторов при рабочем давлении 8 бар и сроке эксплуатации 50 лет (класс 5/8)

Таким же образом маркируются и трубы из других материалов (см. перечень стандартов в начале статьи).

www.wavinekoplastik.ru

Особенности использования изделий в системах отопления

Полипропиленовые трубы для горячей воды

Учитывая, что обычные полипропиленовые трубы имеют достаточно большой коэффициент расширения при нагревании, для систем отопления применяются специальные армированные ПП трубы марки PN25. За счет армирующего слоя, выполненного из алюминиевого перфорированного листа или стекловолокна, коэффициент расширения снижается в 5-6 раз.

Их также можно использовать в водопроводных системах для горячей и холодной воды.

Технология армирования труб стекловолокном (фиброй), которую производители в последние годы стали использовать очень активно, имеет ряд преимуществ по сравнению с традиционной технологией армирования алюминиевой фольгой.

Трубы со стекловолокном обладают такими техническими параметрами, как и трубы с армирующей алюминиевой прослойкой.

При этом первые обладают дополнительными преимущества:

• небольшой вес;
• низкая стоимость;
• быстрый процесс установки, так как трубы с фиброй не требуют предварительного торцевания.

В некоторых ситуациях для монтажа низкотемпературных систем отопления, имеющих максимальный нагрев теплоносителя до 65-70°С, возможно использование неармированных труб марки PN20. Однако делать это следует только в крайних обстоятельствах, только если нет возможности приобрести специальные изделия марки PN25.

При этом необходимо с особой тщательностью выполнять монтаж системы, учитывая большое линейное расширение неармированных труб PN20.

Описание системы отопления с естественной циркуляцией теплоносителя, рекомендации по проектированию и установки.

Используем программу Excel для гидравлического расчета системы отопления. Также здесь можно посмотреть уже готовые варианты расчета гидравлики.

У каких батарей лучше теплоотдача? У медных, но они очень дорогие, поэтому мы рекомендуем использовать чугунные. Сравнить характеристики радиаторов из разных материалов https://teplius.ru/radiatory/vybor/samye-luchshie.html

2 комментария

Полипропиленовые трубы выходят из строя через 4 — 5 лет при эксплуатации на горячей воде 60 — 70 С. Разрушение и растрескивание внутреннего слоя при взаимодействие с растворённым в воде кислородом

Чешский полипропилен экопластик 20 лет работает система отопленя. Просто монтаж должны делать специалисты, а не всякие дешманские обезъяны. Которые не соблюдают правл монтажа. Потом случаются аварии.

Трубы полипропиленовые: технические характеристики, применение

Что такое полипропиленовые трубы? Каковы сфера их применения, технические характеристики, что означает их маркировка? В этой статье мы попробуем разобраться во всех этих вопросах. И понять, благодаря чему этот вид трубных конструкций поистине считается уникальным материалам, без которого сегодня невозможно представить монтаж или ремонт водопровода, отопления или канализационных коммуникаций.

Полипропиленовая труба – что это такое?

Полипропилен — это разновидность термопластичного полимера. Изготавливается методом объединения (полимеризации) молекул производной газа этилена. Международное обозначение полипропилена «РР». Далее рассмотрим подробнее трубы полипропиленовые: технические характеристики, свойства и технологию изготовления этого материала нового поколения.

Имея уникальную устойчивость к воздействию на него щелочных растворителей и агрессивных веществ, материал широко используется при монтаже систем отопления, водопроводов и санитарно-технических сооружений. Может выдерживать низкие температурные режимы (до -10 градусов) или высокие (до +110 градусов).

Основные свойства полипропиленовых труб и их ГОСТ

Современные трубы полипропиленовые, технические характеристики и свойства которых можно посмотреть в таблице, обладают надежностью, долговечностью и вполне доступны по цене. Главным и неоспоримым достоинством является тот факт, что они не подвержены коррозийным процессам, устойчивы к температурным режимам, легкие в монтаже, изготовлены из экологически чистых материалов. Основные свойства согласно ГОСТу представлены ниже.

Разновидность полипропиленовой трубы. Сфера применения

Новейшие технологии по производству пластиковых изделий – это трубы полипропиленовые. Технические характеристики представлены ниже.

• PN10 – тонкая труба. Срок эксплуатации — приблизительно 50 лет. Применяется при монтаже холодного водоснабжения, теплого пола (температура теплоносителя не должна превышать + 450С). Стандартные размеры: Ø снаружи 20÷110 мм, Ø внутри 16,2÷90 мм, толщина стенки трубы 1,9÷10 мм. Номинальное давление – 1 МПа.

• PN20 – этот вид труб применяется в системах холодного водоснабжения в жилых или промышленных строениях или горячего (до +800С). Срок службы составляет 25 лет. Номинальное давление – 2 МПа. Размеры: Ø наружный 16÷110 мм, Ø внутренний 10,6÷73,2 мм, толщина стенки трубы 16÷18,4 мм.
• PN25 – армированная алюминиевой пленкой или стекловолокном полипропиленовая труба. По своим свойствам идентична металлопластиковой. Срок эксплуатации зависит от давления внутри нее и температурных носителей. Применяется при монтаже систем отопления и горячего водоснабжения. Номинальное давление – 2,5 МПа. Размеры: Ø снаружи 21,2÷77,9 мм, Ø внутри 13,2÷50 мм, толщина стенки трубы 4÷13,4 мм

Основные достоинства труб из полипропилена

Какими неоспоримыми достоинствами обладают трубы полипропиленовые? Технические характеристики полипропилена, как утверждают производители, поистине удивительны. Он считается универсальным строительным материалом для монтажа и реконструкции инженерных коммуникаций в жилых и промышленных комплексах. Они успешно прошли испытания в независимых европейских и мировых лабораториях и имеют подтверждающие сертификаты качества. Рассмотрим достоинства.

• Главным преимуществом их является долгий срок эксплуатации — около 50 лет, а при использовании их в системе холодного водоснабжения способны послужить и до 100 лет.
• Благодаря специально разработанной внутренней поверхности трубы, которая постоянно находится в контакте с водой, никаких отложений на их поверхностях не образуется.
• Шумоизоляция. При транспортировке горячей воды от теплоносителя или при простом потоке воды могут возникать шумы. Полипропилен способен их поглощать.
• Отсутствие конденсата. Полипропиленовая труба PPR устойчива к температурным перепадам за счет низкой теплопроводности.
• Малый вес. По сравнению со своим аналогом из металла они легче в 9 раз.
• Легкость в монтаже.
• В дополнительном обслуживании не нуждаются.
• Устойчивость к воздействию на них кислотно-щелочных веществ.
• Эластичность полипропиленовой трубы очень высокая.
• Доступная цена.

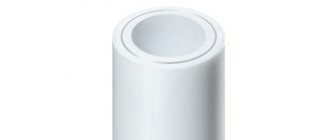

Технический паспорт изделия pn25

Не так давно производителями была разработана и выпущена в массовое производство труба полипропиленовая pn25. Технические характеристики ее подробно описаны в паспорте изделия.

Новинка в металлопластиковой индустрии с высоким качеством и свойствами — труба полипропиленовая pn25. Технические характеристики изложены подробнейшим образом в таблице выше. Именно она смогла решить проблему с высоким коэффициентом теплорасширения трубной продукции из пластика. Это дает возможность использовать ее в системе питьевого водоснабжения, подачи горячей воды, монтаже отопления и прочих инженерных коммуникаций. А также для транспортировки других жидкостей или газов, которые не являются агрессивными по отношению к материалам, из которых они изготовлены.

Особенности конструкции

Слои с внутренней и внешней стороны изготовлены из специального полипропилена марки PPR100. В ней процент содержания фибры стекловолоконной составляет не менее 12%. Внутренний слой изготавливается из того же материала, но содержание фибры увеличено до 70%, а также с содержанием красного красителя. Наличие в составе трубы фибры стекловолоконной снижает уровень деформации от температурных влияний, но, к сожалению, не может справиться с кислородной диффузией.

Что такое армирование полипропиленовых труб. Виды армирования

Рассмотрим универсальные трубы полипропиленовые армированные, технические характеристики их, виды армирования, где используются. Специальное армирование дает возможность использовать в системе отопления или подачи горячей воды. К тому же они не только славятся долгим эксплуатационным сроком, но и высокими показателями качества и КПД. На сегодняшний день существует два метода армирования этого вида продукции: стекловолокном и алюминием. Рассмотрим каждый из них в отдельности.

Армирование стекловолокном

Армирование с помощью стекловолокна — это трехслойная конструкция трубы: два слоя полипропилена (внутренний и внешний) и слой стекловолокна. Маркируется как PPR-FB-PPR. Такая аббревиатура в маркировке подтверждает монолитное строение и армирование стекловолокном. При монтаже эта продукция не нуждается в необходимости калибровки или зачистке, специалисты рекомендуют устанавливать больше дополнительных крепежных элементов при монтаже.

Армирование алюминием

Трубная продукция с таким армированием – это материал для монтажа систем отопления или горячего водоснабжения с высоким уровнем жесткости конструкций. Они идентичны по прочности металлическим аналогам с тонкими стенками. На их поверхности обязательно должна присутствовать маркировка PPR-AL-PPR. Армируются при помощи двух слоев алюминия: первый перфорированный с маленькими отверстиями, а второй сплошной и цельный по всей поверхности конструкции трубы. При монтаже отопления труба нуждается в зачистке алюминиевого слоя, паяется только слой полипропилена. Если правильно выполнена технология, то смонтированная система будет работать долгие годы без проблем.

Полипропилен и его применение в канализационной системе

Итак, мы выяснили, что полипропилен как трубный материал обладает высокой устойчивостью к воздействию на него агрессивных щелочных и химических веществ. Поэтому на вопрос «какие лучше выбрать трубы для инженерных коммуникаций?» ответ однозначен — современные трубы канализационные полипропиленовые. Технические характеристики: устойчивость, прочность и долговечность. Кроме устойчивости к воздействию на них агрессивных веществ, а таких в водостоках очень много, еще и прослужат довольно длительный период. Они не поддаются влиянию коррозийных процессов в сравнении с металлическими трубами. Длина трубы для канализационной системы составляет около 4 метров, диаметр полипропиленовые трубы (технические характеристики содержат такую информацию) имеют от 16 мм до 125 мм. То есть область применения их в системе канализации довольно широка. Соединяются между собой методом диффузной сварки или при помощи специальных фитингов.

Трубы Valtec из полипропилена

Сегодня существует масса предложений от компаний-производителей этой продукции для покупателей нашей страны. И при выборе материала для прокладки инженерных систем порой достаточно сложно сделать выбор в пользу одной из них. По внешнему виду они абсолютно одинаковы, а отличаются только по технологии изготовления. Да и то, если человек некомпетентен в вопросе трубной продукции, то и в характеристиках он вряд ли разберется. Особенно это касается новых фирм, которые на рынке продаж появились недавно.

Итальянские представляют покупателю свои новые полипропиленовые трубы Valtec. Технические характеристики: отличное качество, новые методики изготовления, долговечность и надежность. Более того, эта компания не первый год занимает лидирующее положение на рынке продаж. Ее продукция всегда пользовалась и пользуется спросом. Качество высокое благодаря тому, что компания идет в ногу с развитием новых технологий и внедряет их в свое производство. На товар производители дают 7 лет гарантии.

Цена на весь спектр продукции вполне доступна. В наличии всегда имеются цельные для систем холодного водоснабжения и композиционные армированные стекловолокном или алюминием полипропиленовые трубы с диаметром сечения 20÷90 мм. Сотрудники компании очень внимательно следят за качеством выпускаемой продукции, поэтому ошибки или отклонения от стандартов полностью исключаются. Выпускается в специальных тубах до 4 метров с нанесенной маркировкой, с сопутствующей документацией и сертификатами.

Трубы PPRC

Это трубы, изготовленные из высокотемпературного полипропилена. Выпускаются с диаметром сечения 20÷160 мм. Армируются стекловолокном или алюминием. Главным отличием их являются небольшие показатели температурного расширения, низкая потеря давления. Технология производства полностью соответствует ГОСТу и требованиям зарубежных стандартов. Что представляют собой трубы полипропиленовые pprc? Технические характеристики, свойства и преимущества пластикового изделия:

• низкая теплопроводность;
• высокий уровень звукоизоляции;
• устойчивость перед коррозийными процессами;
• устойчивость к воздействию на них агрессивных веществ;
• высокая прочность;
• стойкость к изгибам более одного раза;
• экологически чистый материал;
• простота в монтаже;
• доступная цена;
• долгий срок службы.

Использование полипропилена в системе водоснабжения

Пластиковая трубная продукция стремительными темпами вошла в список востребованных строительных материалов, не исключением стали трубы полипропиленовые водопроводные. Технические характеристики, достоинства и недостатки представлены ниже.

Достоинства:

• устойчивы к воздействию коррозии;
• срок эксплуатации — от 50 лет;
• нулевая проводимость, гигиеничность;
• легкость в монтаже;
• не требуют дополнительного ухода;
• доступная цена;
• способность выдерживать давление около 20 Бар;
• прекрасная теплоизоляция.

Недостатки:

• не выдерживают температуру более 1000С;
• отсутствие возможности ремонта или починки;
• необходимы сварочные работы.

Выпускаются в разных цветовых гаммах: серые, зеленые, черные и белые. Цвет трубы не зависит от свойств и качества, кроме черного. Он имеет способность защищать ее от ультрафиолетовых излучений. Для монтажа системы водопровода используются трубы диаметром 16÷110 мм. Для холодного водоснабжения подойдут трубы с маркировкой PPH гомополимерные или PPB блоксополимерные. Для подачи горячей воды или отопления используют трубы с маркировкой PEX-AL-PEX. Они армированы либо стекловолокном, либо алюминием.

Классификация труб полипропиленовых

Все изделия трубной продукции из полипропилена классифицируются определенным образом.

• PPB – маркировка означает, что это трубы с механической прочностью повышенного уровня, применяются полипропиленовые трубы для отопления. Характеристики: армированные (стекловолокном или алюминиевой фольгой), прочные, долговечные, доступные по цене.
• PPH – маркировка изделий, имеющих большие диаметры. Используются в вентиляционных системах или в системах холодного водоснабжения.
• PPR – это самая популярная и универсальная марка. Универсальность ее состоит в том, что она в состоянии переносить высокие температуры потока воды. Используется в системе горячего водоснабжения и отопительных системах.

Все эти три марки отличаются друг от друга только видом используемого пластика при изготовлении. В их составе присутствуют специальные добавки, которые делают их более эластичными и прочными.

fb.ru>

Основное назначение

Благодаря особым свойствам полипропилена, область применения труб из этого материала довольно широкая.

При этом прокладка труб может осуществляться открытым или закрытым способом: внутри стен под различными отделочными материалами, в каналах и шахтах; трубы можно прокладывать непосредственно под землей – в общем, вариантов установки очень много.

Преимущества

Изделия из термопластичного полимера для трубопроводов имеют внушительный список достоинств.

К ним относятся:

Конструкция ПП труб

• достаточная механическая прочность и стойкость к резкому перепаду давления или температуры;
• высокая экологичность материалов и эстетичный дизайн;
• химическая устойчивость к воздействию агрессивной среды и токсичных веществ;
• высокие диэлектрические свойства, предотвращающие электропроводимость материала;
• хорошее шумопоглощение (полипропилен заглушает вибрирующие и урчащие звуки, которые издает теплоноситель во время протекания по трубопроводу);
• высокие антикоррозийные свойства и отсутствие отложений внутри труб;
• эластичные свойства материала не позволяет воде замерзнуть, что обеспечивает надежную работу и долгий срок службы системы отопления; самая высокая надежность соединений среди других видов пластиковых труб;
• широкий ассортимент различных видов соединительной и запорной арматуры, позволяющей монтировать системы трубопроводов любой конфигурации и сложности;
• удобство, простота и быстрота установки;
• небольшой вес, низкая стоимость материалов и соединительных элементов;
• неприхотливость в обслуживании и долговечность эксплуатации.

Недостатки

Недостатки относятся к особенностям эксплуатации изделия:

Изгиб трубы с помощью газовой горелки

1. Низкая термостойкость материала требует подходить к выбору ПП труб очень внимательно (необходимо учитывать показатель теплостойкости или сразу присмотреть утеплитель для труб отопления).
2. Полипропилен плохо поддается деформации вследствие чего изменить направление трубы невозможно. Приходится прибегать к помощи дополнительной арматуры (уголки, тройники, обводы).
3. Довольно высокое линейное расширение при нагревании (особенно у неармированных труб) требует применения особых правил монтажа и специальных компенсаторов.
4. Для прокладки труб необходим специальный сварочный аппарат, который из-за особенности своей конструкции не всегда получается использовать в ограниченном пространстве или в труднодоступном месте.
5. Полипропилен подвержен воздействию прямых солнечных лучей – это вызывает преждевременное старение материала.

Как маркируются современные краны для воды и газа? например DN 15, PN 40? что значит 1-1/4, 1-1/2?

Скорый помошник

1-1/4 называется дюйм с четвертью, т. е. 32мм. т. е. DN-32; 1-1/2 полтора дюйма, т. е. 40мм. или DN-40. Что DN что Ду это номинальный (условный) ВНУТРЕННИЙ! диаметр отверстия трубы, так как внешний диаметр трубы в зависимости от толщины стенок меняется. Толщина стенок обусловлена областью применения труб. (усиленные, нормальные, облегченные)

Дядька из будущего…

Вам же уже обсолютно правильно отвечали на этот вопрос DN — условный проход в мм (тут 15) PN — номинальное давление (тут 4 Мпа или 40 атмосфер) дроби — размер резьбы в дюймах (1 дюйм = 2,54 см) А еще бывают маркировки, указывающие на тип материала. Наберите в поисковике — там много инфы

zna4enie.ru

Какие параметры нужно учитывать при покупке

Рассмотрим более подробно отдельные технические характеристики полипропиленовых труб, влияющие на их выбор при использовании в системах водоснабжения и отопления.

Трубы чаще всего выпускаются в виде прямолинейных отрезков (2, 4 или 5 метров в длину), что обеспечивает их удобство при транспортировке и хранении. Если вам нужна индивидуальная длина изделия, данный параметр можно согласовать во время заказа.

Размеры полипропиленовых труб

Все трубы имеют стандартизированные размеры наружных и внутренних диаметров, которые измеряются в миллиметрах.

Наружный диаметр может варьировать в таких пределах: от 16 мм до 500 мм и более.

Внутренний диаметр может измеряться в дюймах. По этому показателю осуществляется подбор нужной трубы на основании расчета необходимого расхода воды, рабочей температуры и допустимого давления. По нему же подбираются соединительные элементы и другая арматура для монтажа трубопроводов.

В зависимости от размера наружного диаметра, изделия можно разделить на три основные категории.

1. Трубы небольшого размера (16-63 мм) используются в системах водопроводов и отопления частных и многоквартирных домов, для помещений различного назначения, а также для подключения трубопроводов к сетям центрального отопления.

2. Средняя категория (75-135 мм) находит применение в канализационных и вентиляционных системах жилых домов и других зданий, а также для транспортировки сжатого воздуха и различных химических веществ. Наиболее популярным размером в этой группе является диаметр 110 мм – для монтажа внутренних канализационных систем различных зданий.

Маркировка на полипропиленовых трубах.

Все, кто покупал полипропиленовые трубы видели, что на них есть какие-то непонятные надписи. Давайте разберемся, что там написано по порядку следования:

• Труба PPR — обозначение материала, из которого изготовлена труба. В данном случае PPR — это полипропилен с рандом-сополимером (самый распространенный вид полипропиленовых труб на рынке, подходящий и для отопления и для горячего водоснабжения). Кроме этого бывают и другие виды: PPH — гомополимер полипропилена, пригодный для прокладки кабелей или вентиляции; PPB — блок-сополимер полипропилена, подходит для холодного водоснабжения, но в наших магазинах встречается редко.
• SDR — стандартный размерный коэффициент (standart dimension ratio). Он вычисляется как отношение наружного диаметра трубы к толщине стенки трубы. То есть чем меньше будет этот коэффициент, тем толще будут стенки у трубы. А это означает, что она будет рассчитана на большее давление (или температуру работы). Существует стандартный ряд значений этого коэффициента от 6 до 41.
• 40*6,7 — наружный диаметр трубы * толщина стенки. Люди часто путают обозначения диаметров для стальных и пластиковых труб — у пластиковых труб всегда указывается наружный диаметр, а у стальных диаметр условного прохода (внутренний диаметр).
• PN 20 — номинальное давление. Если температура воды будет равна 20 градусам Цельсия, то труба должна выдержать номинальное давление в течение 50 лет. При росте температуры или давления срок службы трубы будет сокращаться. В особо неблагоприятных условиях трубы (при температуре выше 90° Цельсия) полипропилен выйдет из строя за несколько отопительных сезонов.
• EN ISO… — стандарты, по которым изготовлена труба. В России для полипропиленовых труб действует ГОСТ 32415-2013.

Нормативные документы

На трубе помимо ГОСТ-тов могут присутствовать различные DIN и ISO — стандарты других стран, в частности тех, откуда родом бренд. Это совсем не означает, что труба с европейскими стандартами произведена в европе — сейас много товаров делается в Китае, под европейскими торговыми марками. В целом же, если труба поставляется в Россию, то она должна соответствовать ряду ГОСТ-тов (ссылки в конце).

Зачастую на прилавках магазинов продаются трубы, которые вообще не соответствуют ГОСТ-ам — здесь можно лишь посоветовать обращать внимание на эти моменты и не доверять качеству такого товара. Иногда на трубах встречаются надписи на английском языке «только для отопления, не для питьевой воды» — видимо из пластика выделяются вредные вещества, которые противопоказаны для питьевой воды. Поэтому рекомендуется переводить непонятные надписи.

Ну и напоследок расшифруем надпись на трубе из первого фото: PP-ALUX PP-R100/AL/PP-R100 32×5,4 PN25 SDR6/S2,5 CLASS5/9 BAR ГОСТ Р 53630-2015

. Это труба, армированная алюминиевой фольгой, три слоя: полипропилен рандомсополимер снаружи и внутри, фольга посередине. Наружный диаметр трубы 32 мм. с толщиной стенки 5,4 мм. Труба может 50 лет эксплуатироваться на холодной воде с давлением 25 бар. Отношение диаметра к толщине стенок 6, размерная серия 2,5. Труба может длительно эксплуатироваться при всех 5 классах с давлением до 9 бар (у 1,2,3 и 4 классов давление больше, нужно смотреть документацию). Изделие соответствует всем параметрам из ГОСТ Р 53630-2015.

ГОСТ 32415-2013 Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия

ГОСТ Р 53630-2015 Трубы напорные многослойные для систем водоснабжения и отопления. Общие технические условия

ГОСТ ИСО 4065-2005 Трубы из термопластов. Таблица универсальных толщин стенок (с Поправкой)

Маркировка металлопластиковых труб.

Маркировка металлопластиковых труб согласно ГОСТу 53630-2009 читается следующим образом:

• PE-Xb/Al/PE-Xb — эта надпись говорит о том, что труба имеет 3 основных слоя (не считая двух слоев клея): PE-Xb- наружный слой из сшитого полиэтилена с типом сшивки b, Al — слой алюминия, который может быть сварен встык или внахлест (барьерный слой, мешающий диффузии кислорода через стенки),PE-Xb — внутренний слой сшитого полиэтилена. Для наглядности посмотрите на следующую картинку:
• 16×2 — из этой надписи можно узнать, что данная труба имеет наружный диаметр 16 мм, а толщину стенки 2 мм.
• Класс 5 — класс эксплуатации (условия эксплуатации). Эти условия нормируются ГОСТом 52134-2003 и выглядят следующим образом:
• Тмакс— максимальная температура эксплуатации. В данном примере она равна 90° Цельсия.
• PN — номинальное давление выраженное в МПа.

Сшитый полиэтилен маркируется таким же образом. Поэтому я не стал писать отдельный подпункт.

Маркировка медных труб.

С маркировкой медных труб дело обстоит несколько сложнее. Дело в том, что российская и импортная труба маркируются по разному. Для начала приведу расшифровку маркировки согласно российскому ГОСТу 52318-2005.

Российская маркировка медных труб.

Для медной трубы в отрезках маркировка будет выглядеть следующим образом:

Европейская маркировка медных труб.

Ниже приведен пример маркировки медных труб по европейскому стандарту EN-1057-2006. Смотрим ниже на рисунок:

Именно так должна выглядеть маркировка медной трубы по европейскому стандарту. Для полноты добавлю еще одну таблицу из этого стандарта. Возможно она вам будет полезна

Помимо того, что описано выше маркировка может содержать другие обозначения. Например:

• DVGW Cu — такое обозначение ставится немецкими производителями, оно означает, что данная труба проверена организацией «Немецкое объединение воды и газа». После такого обозначения как правило идет регистрационный номер производителя в этом объединении.
• DIN 1786 — европейский стандарт на цельнотянутые медные трубы.

И так далее. Перечислять все возможные параметры маркировки не вижу смысла, ведь основные из них даны в стандарте EN-1057-2006.

Маркировка пластиковой канализации.

Теперь давайте рассмотрим, что написано на канализационных трубах из ПВХ или полипропилена. Возьмем для примера условные обозначения на наружной канализации согласно ГОСТ 32413-2013

Из рисунка видно, что маркировка очень похожа на маркировку полипропиленовых труб для отопления или водоснабжения. Но добавляется один важный элемент — коэффициент SN. Этот коэффициент называется коэффициентом номинальной кольцевой жесткости и измеряется в кН/м2. Чем больше этот коэффициент тем большую нагрузку может выдерживать труба под слоем грунта. В обиходе используется понятие, что SN определяет глубину в метрах, на которую можно закопать наружную канализацию.

Для внутренней канализации маркировка регламентируется ГОСТом 32414-2013. Пример маркировки смотрите ниже на картинке:

Как видно из рисунка, для внутренней канализации отсутствует указание кольцевой жесткости.

Резюме.

Из всего вышеописанного видно, что по маркировке можно определить основные характеристики труб. А это значит, что при выборе трубы в магазине вы не ошибетесь и не будете использовать неподходящий материал. Например, бывают случаи когда люди делают отопление трубами, которые предназначены для прокладки водяных теплых полов. Такие трубы не рассчитаны на высокие температуры и быстро приходят в полную негодность. В результате систему отопления нужно будет полностью переделывать, что выльется в большие траты и дискомфорт. Поэтому читайте внимательно маркировку и разбирайтесь в ней прежде чем что-либо устанавливать. Вернуть в магазин по ошибке купленный товар всегда проще чем вскрывать полы или стены для того, чтобы исправить такие серьезные просчеты. На этом все, пишите вопросы в комментариях!

znayteplo.ru

Дополнительные данные

Кроме указанных основных характеристик, маркировка пластиковых труб для горячей воды содержит такую информацию:

• данные о соблюдении требований международных и отечественных технических регламентов;
• изготовитель – бренд или торговая марка;
• название и номер знака качества – эти данные подтверждают соответствие продукции международным стандартам;
• вид применяемой технологии производства и признак длительной минимальной прочности (MRS);
• дата производства, номер партии и прочая информация, заложенная в 15-циферном коде.
