С появлением полипропилена трубы металлопластиковые для водопровода несколько утратили былую популярность. Главной причиной тому – протечки в местах соединения с фитингом, возникающие через некоторое время эксплуатации. Виноват ли в этом материал, или имеют место типичные ошибки монтажа? Ответ на этот вопрос мы и постарается дать по ходу этой статьи.
Трубы металлопластиковые для водопровода
Материалы, из которых делают металлопластиковые трубы
Металлопластиковые трубы изготовлены из металлического и пластмассового слоёв, уложенных один в другой. Такие изделия совмещают в себе все самые лучшие качества используемых материалов. Они способны выдерживать высокие температуры до 95 градусов, отличаются гибкостью и прочностью, что обеспечивает надёжность и долговечность пользования.
Многослойная конструкция была создана и разработана для предупреждения механической порчи, попадания воздуха внутрь и возможного расширения трубы, вследствие теплового воздействия. Появление ржавчины, известковых наростов, накипи и изъязвления от агрессивных веществ, также полностью исключаются, в связи с идеальной гладкостью полости трубы.
Металлопластиковые трубы из различных материалов Источник glawtruba.ru
Поверхность трубы состоит из термопластичного высокопрочного материала, который обеспечивает ей высокую твёрдость, прочность. Он называется поливинилхлорид, или ПВХ. Внутреннее пространство выстлано полиэтиленовым слоем. Оболочка из алюминия располагается в середине, между этими двумя слоями. Все пласты скрепляются между собой при помощи клеевой прослойки. В производстве используются следующие виды пластика:
- полиэтилен;
- полимер устойчивый к экстремальным температурным режимам;
- полипропилен;
- полиэтилен, который способен выдержать высокое давление.
Клей прочно сцепляет слои, и делает трубу цельной, монолитной. Сердцевина трубы из металлического армирования призвана обеспечивать температурную устойчивость и дополнительную прочность. Несмотря на свою твёрдость, изделия обладают достаточной эластичностью, а лёгкий вес алюминия значительно уменьшает массу трубопровода. Благодаря гибкости можно легко придать любую требуемую форму трубе.
Слои металлопластиковых труб Источник pechky.ru
Связующий компонент
Чтобы связывать между собой металл и пластик, используют специализированные составы, благодаря применению которых можно создавать многослойные конструкции, представляющие собой единое целое. Сложно точно назвать марку клея, а также компоненты, входящие в его состав, так как компании держат эту информацию в секрете.
Покупателям ничего не остаётся, кроме как проверить сертификаты на такую продукцию и убедиться в её безопасности. Клей применяется в качестве связующего слоя, придает изделию эластичность. Этот материал является одним из самых уязвимых мест в трубе. Если снижается эластичность, изделие будет распадаться на слои и протекать. Металлопластиковая труба должна оснащаться качественным связующим слоем. Расслоение не должно быть заметно на срезе материала. Обнаружив недостаточно крепкое скрепление составных элементов, вряд ли приходится говорить о надежности такого материала.
Цели использования металлопластиковых труб
Трубы из металлопластика используются в широких бытовых и производственных масштабах, например, при строительстве домов. Применяются металлопластиковые трубы для отопления, организации водоснабжения и устройства отведения канализации. Также с их помощью можно заложить конструкцию для тёплых полов. В промышленных областях такие трубы используются для газопровода и подведения опасных химических веществ – жидких или диффузных.
Иногда можно встретить и нетрадиционное применение труб, например, в качестве монтажного блока, в который можно уложить, спрятать провода и электрические кабели. Такой способ изоляции безопасен и долговечен. Металлопластик хорошо служит в вентиляционных системах и системах кондиционирования.
Тёплый пол из металлопластиковых труб Источник pol-spec.ru
Виды металлопластиковых труб
Размеры металлопластиковых труб различаются по длине, толщине стенок, диаметру сечения. Также они различны по своему составу, прочности, теплоустойчивости и радиусу изгиба. Допустимая толщина стенки – до трёх миллиметров. Длина трубы может достигать двухсот метров. Диаметр металлопластиковых труб может доходить до шести сантиметров. Более подробно характеристики и диаметры металлопластиковых труб в таблице размеров смотрите в таблице:
| Внешний диаметр трубы (мм) | 16 | 20 | 26 | 32 | 40 |
| Внутренний диаметр (мм) | 12 | 16 | 20 | 26 | 33 |
| Толщина стенки трубы (мм) | 2,0 | 2,0 | 3,0 | 3,0 | 3,5 |
| Вес одного метра трубы (г) | 115 | 170 | 300 | 370 | 430 |
| Объем жидкости в одном метре трубы (литр) | 0,113 | 0,201 | 0,314 | 0,531 | 0,855 |
| Радиус изгиба вручную (мм) | 80 | 100 | 110 | 160 | 550 |
| Радиус изгиба с помощью трубогиба (мм) | 45 | 60 | 95 | 125 | 180 |
| Максимальная температура (кратковременная) | 130 по Цельсию | ||||
В продаже можно встретить трубы самых разных расцветок, хотя самый популярный оттенок – это белый. Стоимость одного погонного метра будет зависеть от нескольких физических параметров – вид и назначение трубы, технические характеристики и возможности.
Цвета металлопластиковых труб: белые, черные, синие, красные и зелёные Источник moybiznes.org
Маркировка
Металлопластиковая труба имеет свою маркировку, которая не смывается и проходит по всей её длине. Прежде чем сделать выбор и покупку, не лишним будет знакомство с её обозначениями. Маркировка обозначает технические особенности и физические параметры, указания ГОСТов и нормативов по которым изготовлена труба, название завода производителя. В том числе есть и обозначения вида материала, который имеет следующие пометки: термостойкий – PERT, сшитый – PE-X, полиэтилен – PE-R; алюминий – AL.
Сшитый полиэтилен – это этилен большой плотности, которая образовалась путём физического, химического или комбинированного воздействия на производстве. Сшивка может достигаться несколькими путями:
- с применением азота, такую сшивку называют азотной
- пероксидная;
- с использованием силана;
- электронная сварка.
Маркировка металлопластиковых труб Источник montagtrub.ru
Ширина стенки трубы, или диаметр её сечения обычно указывается в миллиметрах, но иногда она встречается и в дюймах. На маркировке есть данные и по назначению, для чего предназначена труба – для подачи питьевой воды, или же только для технической. Дополнительные параметры в виде обычного рабочего давления и максимального температурного режима, тоже заложены в маркировку. Также обязательно указывается число месяц и год производства, и номер готовой партии. Каждый производитель закладывает свои данные в маркировку, поэтому количество знаков у разных фирм будет отличаться.
Пример маркировки труб для газа Источник trubadelo.ru
Смотрите также: Каталог компаний, что специализируются на водоснабжении и канализации.
Плюсы и минусы труб из металлопластика
Трубопровод, сделанный из металлопластиковой магистрали, прослужит до пятидесяти лет. В случае эксплуатации его в сети горячего водоснабжения, срок службы достигает двадцати пяти лет. Вся инженерная коммуникация функционирует абсолютно бесшумно. К дополнительным преимуществам можно отнести и другие моменты:
- гибкость и эластичность – позволяют фиксировать трубоустройство без применения отдельных деталей (уголков и соединяющих приспособлений);
- невосприимчивость и устойчивость оболочек трубы к газам, и агрессивному химическому составу;
- отсутствие коррозийного поражения;
- герметичность;
- маленький вес;
- удобная транспортировка, вследствие компактности изделий;
- удобство монтажа;
- красивый эстетичный внешний вид;
- невысокая приемлемая стоимость;
- экологичность и безопасность для здоровья животных и людей;
- невысокая теплопроводность – нельзя обжечься;
- безотходность.
Монтаж трубопровод из металлопластика Источник saw-wood.com
Вкупе с несомненными положительными характеристиками, в использовании металлопластиковых труб для водопровода есть и некоторые недостатки. Их нельзя многократно сгибать и разгибать в одном и том же месте. Это приводит к внутренним повреждениям составных оболочек. Невозможны скручивания по окружности. Кроме того, расслоения могут произойти и в некачественно произведённых изделиях. При использовании труб при минусовых температурах, необходима дополнительная теплоизоляция.
Также к минусам можно отнести и невозможность применения трубы в слишком жарких условиях (если температура может достигать 150 градусов). Давление в рабочей трубе горячего носителя не должно быть более десяти бар.
Кроме того, не подойдёт металлопластик для отопления при устройстве в центральную сеть. Это связано с тем, что при проведении профилактических мероприятий, вода может достигать температуры в сто пятьдесят градусов. Такой гидроудар способны выдержать только крепкие металлические конструкции. Несоблюдение этой рекомендации может привести к повреждению, и последующему разрушению трубы металлопластик для отопления. Таких неприятностей можно избежать, если дополнительно встроить регулятор температуры и стабилизатор давления.
Трубы из металлопластика для водопровода Источник alfatep.ru
Существующие недостатки
Наряду с этими достоинствами, металлопластиковые трубы обладают и недостатками:
- Цанговое компрессионное соединение остается разборным на протяжении всего срока эксплуатации. Применение опрессовки может снять этот фактор, однако потребует дополнительных вложений на покупку дорогого инструмента и снизит удобство при работе.
- Несмотря на то, что податливая труба имеет возможность сгибаться, место сгиба может привести к деформированию и разрушению внутреннего алюминиевого профиля. Если в качестве углов и поворотов использовать специальные фитинги, можно снизить вероятность повреждения, однако это повысит затратную часть на покупку материала.
- Рабочая температура исключает применение металлопластиковых труб без установки дополнительных термосмесительных узлов при работе твердотопливных котлов.
Монтаж водопровода
Каждое инженерное решение начинается с проекта на бумаге. Трубная разводка рисуется с обозначением конечных и остановочных пунктов (раковина, кран, батарея и прочее). Точная визуальная проектировка значительно сокращает финансовые и трудовые затраты.
На план-проекте указывается начальное исходное место забора воды. Это может быть глубокая собственная скважина или центральная система водоканала. Если используется скважина, то в этом случае рентабельней будет использовать водную батарею – металлический или бетонный гидроаккумулятор. С его помощью можно не приводить в действие насос, потому что вода самотёком сама поступает прямо в жилое помещение, и проходит систему фильтров.
Если планируется врезка в центральную систему водоснабжения, то в проект надо включить счётчики воды. Это снизит расходы на коммунальные платежи и обеспечит учёт потребления и контроль расхода воды. Очистительные фильтры выбираются с учётом индивидуальных особенностей исходного состава воды. По этой причине рекомендации могут быть различны.
Установка труб из металлопластика Источник shutdownday.org
Видео описание
Секрет соединения металлопластиковых труб
При открытом способе монтажа трубы проводятся прямо по самой стене или по полу. К такому методу прибегают при невозможности спрятать трубы. Но поскольку внешний вид труб довольно эстетичен, данный способ распространён, и является бюджетным вариантом. Кроме всего прочего, открытый монтаж очень удобен при ремонте труб, и поддержания чистоты. При комбинированной укладке, трубы заделываются пластиковыми панелями или специальными коробами, сделанными специально под требуемый размер.
Сначала намечаются места укладки и проводятся замеры. Трубы нарезаются в соответствии с необходимой длиной. Получившиеся отрезанные элементы раскладываются на проведённой разметке. Далее происходит соединение металлопластиковых труб фитингами. Чтобы определиться, как соединить металлопластиковую трубу между собой, нужно понять какой способ будет наиболее удобным. Соединение возможно разъёмным (разборным) или неразъёмным (железная сцепка) способом.
Фитинги для соединения труб из металлопластика Источник banyabest.ru
Разъёмный способ очень удобен и осуществляется цанговым соединителем, в котором есть пружинная втулка. Такой фитинг дорогостоящий, но зато при необходимости его можно разобрать и использовать снова. Он изготавливается из латунного сплава и фиксируется при помощи обжимного кольца внутри корпуса. Также, для этого способа может применяться и компрессионный соединяющий элемент.
Процесс присоединения труб выглядит следующим образом. На трубу надевается гайка и цанг. Внутрь трубы вставляется фитинг, на который и закручивается накидная гайка. Так же проделывают и со второй трубой. Таким образом, получается прочное и надёжное соединение.
Неразъёмный способ соединения возможен при использовании пуш-фитингов и пресс-фитингов. Соединение металлопластиковых труб может быть угловым, прямым или тройным. Для того, чтоб принять решение как соединять металлопластиковые трубы, желательно учесть и место монтажа.
Опрессовка трубы из металлопластика Источник lammin.org
К несложному способу соединения относится опрессовка металлопластиковых труб. Такой метод ещё называют обжимным соединением. Для этого мероприятия потребуются обжимные клещи, штуцер, обжимное кольцо и накидная гайка. Опрессовка часто используется в прокладке тёплых полов с помощью пресс-фитинга, или для холодного водоснабжения, где используется компрессионный-фитинг. Контрольные отверстия в виде окошек делаются при скрытом обустройстве. Водопровод крепится на стену хомутами или клипсами. Если он используется в системе тёплого пола, то фиксация происходит в специальных подложечных матах.
Особенности разводки
Термин «разводка» знаком пользователям, но не каждый человек вникает в его смысл. Под этим словом следует понимать целую систему: сантехнику, смесители, фильтрующие устройства, счетчики. Существует несколько способов разводки, но, для того чтобы сделать выбор, необходимо изучить их подробнее.
Таблица №3. Методы разводки трубопровода.
| Метод, иллюстрация | Описание |
| Используется в малогабаритных квартирах и частных настройках, где имеется минимальное количество точек для соединения. Этот способ разводки предполагает установку тройников на трубы. Так, получится миниатюрная, с незначительным количеством соединений система. К тому же, на такой монтаж не придется тратить много времени. Из отрицательных сторон разводки стоит отметить, что после открытия нескольких кранов снижается общее давление. |
| Данный способ применяется при необходимости подсоединить к одной системе множество точек.Здесь основными деталями являются коллекторы, благодаря которым даже при открытии нескольких кранов, давление остается стабильным. После чего происходит транспортировка воды к сантехнике. Монтируют их отдельно для систем подачи воды разной температуры. Так, если на один прибор остановить подачу воды, то других устройств это не касается. |
| В данном случае приборы подключают в одной системе двумя вышеперечисленными методами. |
Правила выбора металлопластиковых труб
Для того чтобы сделать отличный выбор и не ошибиться в покупке, нужно обратить внимание на некоторые моменты:
- Прежде всего нужно определиться с назначением трубы. Как и где она будет использоваться, в каких условиях.
Обратить внимание нужно в первую очередь на тип материала, он указан в виде маркировки на всей поверхности трубы. При виртуальном выборе, например, на каком-либо сайте, все физико-характеристики должны быть указаны в описании. При необходимости можно уточнить этот вопрос у консультантов.
Правила обслуживания изделий
Для того, чтобы добиться длительной эксплуатации водопровода, необходимо придерживаться некоторых правил:
- Используйте коллекторы при монтаже сети. Это позволит выполнить отключение только отдельных точек.
- Контролируйте уровень давления. Как правило, конструкции выдерживают нагрузку не более чем в десять атмосфер.
Подробнее о давлении воды в водопроводе можно прочитать в нашей специальной статье.
- Не монтируйте изделия в уличных условиях, ведь полиэтиленовая поверхность разрушается при воздействии солнца.
- Избегайте контакта с источниками огня.
- Используете специальные гильзы при необходимости пропустить трубы через перекрытия.
- Избегайте постоянных температурных колебаний.
- Монтаж водопровода следует проводить при температуре около десяти градусов.
Из-за гидроудара часто случается разрыв
Видео описание
Выбор труб из металлопластика для отопления дома
- Материал изготовления всех труб – полиэтилен, но он может быть различного качества.
Пластик низкого давления быстро состарится, если будет подвергаться воздействию прямых солнечных лучей. Это поспособствует скорейшему износу и приведёт в негодность трубу. При жаркой температуре более семидесяти пяти градусов по Цельсию, такие изделия быстро разрушаются.
- Чтобы выбрать приемлемое качество, можно рассмотреть полиэтилен, который сделан с помощью технической сшивки или сцепления.
Сшивочная технология маркируется знаком PEX. Она наиболее упрочнённая, это значит, что такой материал способен долго противостоять высокому давлению и температуре.
К такому знаку обычно приписываются некоторые строчные латинские буквы, которые обозначают метод сшивки. Например, с – физический способ, а или b – химический. Обычно это особенным образом не влияет на общее качество материала, но в случае использования труб для теплоносителя в девяносто градусов, желательно остановить свой выбор на маркировку PEXb.
Ширина алюминиевой арматуры и маркировка Источник trubadelo.ru
- Ширина алюминиевой арматуры в середине трубы является основным моментов при выборе.
Чем больше толщина, тем выше прочность изделия, но гибкость и эластичность будет похуже, чем у труб с тонкой прослойкой алюминия. Распространённой шириной металла считается показатель в 0,3 миллиметра. Отдельные заводы производители не считают нужным печатать этот параметр на трубе. Таким образом, они сообщают что все изготовлено в рамках государственных стандартов качества и соответствует требованиям безопасности.
Как ремонтировать
Что делать, если трубы металлополимерные многослойные для горячего водоснабжения дали течь на фитинговом соединении из-за ошибок монтажа?
К счастью, этот тип соединений — обслуживаемый и допускает демонтаж:
- Отверните накидную гайку и сдвиньте разрезное кольцо;
- С усилием снимите трубу с штуцера;

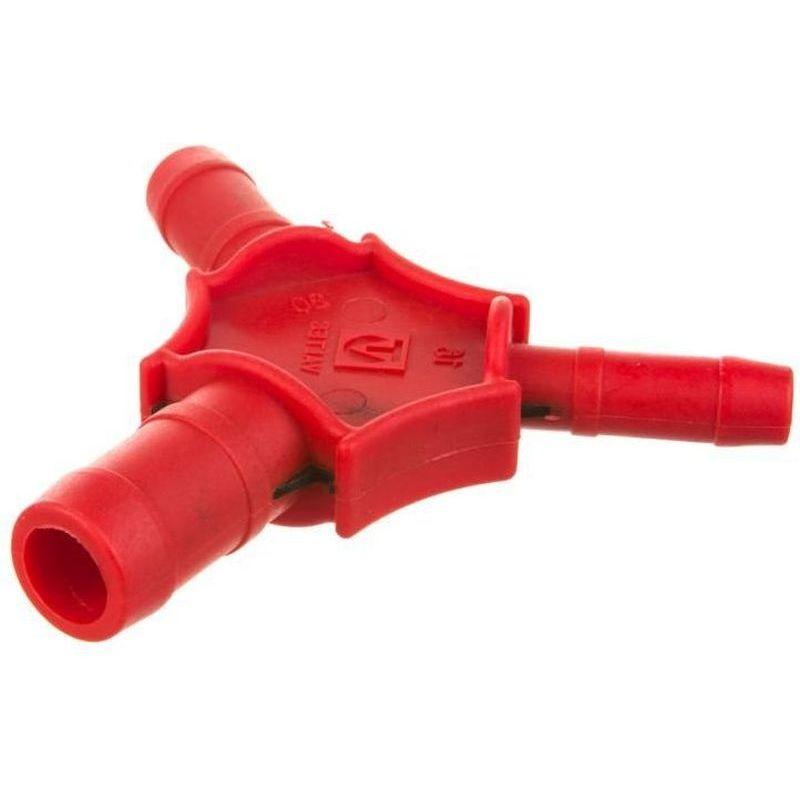

- Откалибруйте ее и снимите внутреннюю фаску;
- Установите уплотнительные кольца в штатные канавки. Если они порваны — замените уплотнители (или, при их отсутствии, фитинг целиком);
- Смажьте штуцер и соберите соединение заново.
Коротко о главном
Металлопластиковые трубы способны выдерживать высокие температуры до 95 градусов. Они отличаются гибкостью и повышенной прочностью, что обеспечивает надёжность и долговечность пользования.
Трубы из металлопластика используются в широких бытовых и производственных масштабах, например, при строительстве домов. Также они применяются для отопления, организации водоснабжения и устройства отведения канализации.
Металлопластиковые трубы различаются по длине, толщине стенок, диаметру сечения, по своему составу, прочности, теплоустойчивости и радиусу изгиба, а также целям использования.
Главным плюсом таких труб является их долговечность (до 50 лет). А из минусов можно отметить невозможность применения трубы для слишком горячих теплоносителей.
Выбор металлопластиковой трубы зависит от цели применения, а также тип материала. Решающим фактором выбора продукции становится соответствие качества трубы её стоимости.
