Сколько стоит выкопать траншею под водопровод вручную


При прокладке водопроводных труб на даче или в частном доме не обойтись без рытья траншеи – глубокого узкого окопа, в котором спрячется система водоснабжения. От того, насколько тщательно проведены земляные работы, будет во многом зависеть комфорт проживания после завершения строительства и отделки.

При разработке водопроводной траншеи следует учитывать следующие параметры:

  • свойства грунта;
  • глубина промерзания почвы;
  • особенности системы водоснабжения;
  • наличие на участке действующих коммуникаций и глубина их залегания.

Общие земляные работы при прокладке водопровода регламентированы СНиП 2.04.02-84 с уточнениями для систем, выполненных из полимерных материалов, отраженными в СП 40-102-2000.

Методы, как и чем выкопать траншею

Базовых вариантов копки выемки два: ручной и механизированный. Первый метод, как правило, может использоваться при бюджетном варианте монтажа и невозможности использовать технику на узком участке. Этот метод является особо продолжительным и трудоемким.

Ручной

Данный тип прокладки в основном применяется в условиях компактной муниципальной застройки. Очень трудозатратный и дорогостоящий вариант разработки водопроводной траншеи, производительность которого непосредственно исходит от свойств грунта.

Цена ручных работ находится в пределах от 1000 до 2000 за м3 и зависит от:

  • состояния погоды,
  • ширины,
  • длины выемки и степени сложности грунта.

Самостоятельная копка траншеи выйдет для собственника проекта значительно экономичнее, но при этом, вся нагрузка и физическая, и денежная ляжет на него.

Более подробно читайте здесь.

Механизированный

Механизированный вариант предусматривает применение ремонтно-строительной техники. Подобной метод копания выработки грунта для водопровода популярен и практически применим во всех отраслях промышленности и ЖКХ. Процесс работы планируется по имеющемуся автопарку.

Обычно применяется следующая техника:

  1. Экскаватор с модификацией обратной лопаты использует для производства не очень больших траншей до 1 м.
  2. Техника «драглайн» — это экскаватор с одним ковшом и особой канатной системой, обеспечивающей рытье грунта, ниже расположения техники до 10-12 м и впечатляющим радиусом захвата до 10 м.
  3. Грейфер имеет ковш, который отличается от типичного тем, что состоит из 2-х половинок, накрепко связанных между собой канатом.
  4. Грунторезы либо траншеекопатели, устройства, которые сначала разрыхляет землю, а потом перемещают ее на поверхность специально установленным транспортером шнекового типа.
  5. Мини-экскаватор с гусеницами из резины обладает большой маневренностью и подходит для траншей глубиной до 2.5 м.
  6. Землеройная машина разрабатывает почву и загружает ее в транспорт либо отправляет в отвал. Очень популярная техника с глубиной выемки 2.5 м. Единственный ее недостаток — непроходимость в скалистых грунтах и лесных массивах.

Плюсы и минусы

Есть несколько положительных и отрицательных моментов при сооружении траншей во время прокладки канализации.

ПреимуществаНедостатки
По сравнению с бестраншейным методом прокладки, этот способ дешевлеНельзя выполнить работы без вскрытия почвы: придется удалять плодородный грунт, выкорчевывать растительность на участке
Канализация будет укрыта слоем грунта и не подвержена повреждениямУвеличиваются материальные и временные затраты на копку траншеи
Самостоятельное выполнениеНельзя выполнять работы в зимнее время года

Если выбирать, как лучше проложить канализационную систему, то прокладка под землей дает больше возможностей, чем надземный вариант. Именно таким способом можно правильно организовать уклон и соблюсти все нормы и требования.

Выбор оптимального сечения траншеи под водопровод

Перед тем, как начинать прокопать траншею под водопровод, необходимо определиться с геометрическими параметрами будущей траншеи.

Они могут быть:

  • Прямоугольного сечения.
  • Трапециевидного.
  • Смешанного типа.

Выбор определённой конфигурации зависит от ряда условий:

  • Типа почвы, в котором прокладывается водопровод.
  • Глубины.
  • Ширины.

Прямоугольная форма используется при малой ширине и глубине канавы. Нормы СНиП рекомендуют устраивать прямоугольные в сечении канавы при глубине не больше 1,5м. Грунт должен быть сравнительно плотным, чтобы избежать осыпания вертикальных стенок. Это наиболее простая форма, требующая минимум затрат времени и сил.

Трапециевидная форма используется при необходимости копки траншей с глубиной более 1,5 м. Такая форма сечения, с пологими стенками, предотвращает вероятность обвала грунта.

При обустройстве вертикальных стенок у канавы, глубиной более 1,5-2 метров, высок риск причинения травм и даже гибели людей при их обрушении. Также трапециевидная форма, это единственно возможный вид сечения при прокладке канав в слабых грунтах – рыхлом песчанике, супеси. Вертикальные стены в таких почвах будут сами собой сползать на дно, принимая пологую форму.

Смешанный вид представляет собой совокупность трапециевидного и прямоугольного сечения. Применяются для прокладки труб на участках с высоким уровнем подпочвенных вод. При этом до уровня залегания подпочвенных вод траншея копается в виде усечённого конуса, с пологими стенками. После достижения водоносного слоя по дну канавы прокладывается шурф с вертикальными стенками. Он служит для сбора и откачки воды, а также засыпки дренажной смеси (крупного песчаника, гравия, щебня).

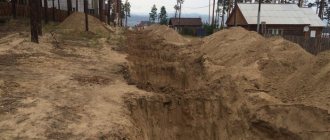

Самостоятельная копка траншеи для водопроводных труб

Траншея под водопровод необходима при прокладке трубопровода от скважины, или иного источника воды. Прокладка труб над поверхностью земли влечёт за собой целый ряд сопутствующих проблем:

  • Высокая вероятность перемерзания водопровода в зимние морозы.
  • Неудобство для передвижения по придомовому участку.
  • Опасность механического повреждения труб.
  • Торчащие наружу водопроводные трубы придают участку не эстетичный внешний вид.

По вышеперечисленным причинам самым рациональным решением будет убрать водяные трубы под землю. Многим домовладельцам, непосвящённым в тонкости строительного мастерства кажется, что проложить канаву не требует особого ума.

Прокладка водопроводного трубопровода

Актуальные способы

На фото- самый распространенный способ прокладки водопроводной трубы с помощью траншеи.

Современные строительные технологии предполагают два основных способа подземной прокладки водопроводных труб:

  1. Укладка водопроводной трубы в траншею. При этом способе перед монтажом трубопровода производится разработка грунта на расчетную глубину, подготовка основания, укрепление стен траншеи. После завершения укладки производится засыпка, а территория над зоной проведения работ облагораживается;
  2. Бестраншейная прокладка водопровода. Этот метод является более прогрессивным и предполагает прокол почвы между двумя технологическими колодцами с последующей прокладкой трубы в полученное отверстие. Разработка грунта, засыпка и работы по благоустройству в этом случае не требуются.

Применение легкой современной техники может значительно ускорить и облегчить задачу.

Открытый (траншейный) способ укладки позволяет справиться с небольшими объемами работ своими руками с использованием простых инструментов:

  • лопаты,
  • лома,
  • перфоратора и т.п.

Он хорошо подходит для загородных хозяйств, так как почва не покрыта асфальтом, застройка редкая, конкурентных коммуникаций и инфраструктуры практически нет, следовательно, ущерб и последующее восстановление будут минимальными.

Разработка открытых канав лучше всего подходит для загородной местности.

Бестраншейная замена водопровода, как и его укладка, требуют наличия специальной техники и обученных работников. Метод основан на горизонтальном направленном бурении или проколе грунта с помощью специальных наконечников и струи воды под давлением.

Отлично подходит для городских районов с густой застройкой и развитой инфраструктурой, где открытый способ порой недоступен.

Достаточно вырыть два колодца в начале и в конце прямого участка.

Правила разработки траншеи

Обычно трубу ведут от колодца или скважины.

Итак, для работ за пределами города можно применять открытый способ прокладки труб. Значит, нам понадобится траншея.

Чтобы соорудить её правильно, вам пригодится инструкция, где мы собрали основные требования и полезные уточнения по ряду вопросов:

  • Желательно прокладывать канаву по кратчайшему прямому пути. Если это невозможно, она разбивается на прямые отрезки с поворотами на 90˚, иногда допустимы иные углы поворотов;
  • Глубина траншеи – очень важная характеристика. Согласно СНиП, минимальная глубина укладки с учетом возможных динамических нагрузок должна составлять не менее одного метра, но климатические условия нашей страны накладывают иное ограничение: канава должна быть примерно на 30 см глубже, чем глубина промерзания почвы в вашем регионе (для средней полосы – примерно 2 – 3 м, для южных районов – 1.2 – 1.3 м);
  • Ширина траншеи при прокладке водопровода по СНиПу не должна быть меньше 70 см. Однако на практике такие строгие нормы применяются при работе профессиональных служб, а на огороде можно руководствоваться диаметром трубы и удобством работ. Обычно копают на ширину совковой лопаты – 45 – 50 см;
  • При укладке водопроводных труб необходимо соблюдать уклон 0.002 – 0.005 в сторону скважины при наличии в ней спускного крана для опорожнения системы в случае ремонта или консервации на зиму;
  • Водопровод и канализация в одной траншее не укладываются по всем нормам и правилам. Однако это требование часто игнорируют при использовании пластиковых труб в защитных гильзах. Мы бы так делать не рекомендовали;
  • Кабель и водопровод в одной траншее укладывать можно с соблюдением такого условия: кабель (до 35 кВ) укладывается в пластиковой трубе над водопроводом, расстояние между ними – не менее 25 см, над кабелем – не менее метра грунта;
  • Дно траншеи должно быть плотным и утрамбованным, желательно, чтобы труба лежала на земле с полным прилеганием корпуса.

Ширина должна быть удобной для работы при минимальных затратах труда.

Кроме перечисленных правил, вам понадобится ряд советов. Итак, в северных районах и в средней полосе лучше укрыть трубу слоем пенопласта или минеральной ваты. Иногда случаются экстремальные морозы, и эта мера может защитить вас от аварии.

При засыпке канавы, особенно на начальном этапе (первые 25 – 30 см) бросайте землю аккуратно, в угол траншеи. Избегайте слежавшихся комьев, кирпичей, камней и прочего тяжелого мусора, иначе можно повредить трубу.

Лучше утеплить трубу пенопластом.

Ливневая канализация

Основное назначение – отвод жидких атмосферных осадков, а также влаги, образующейся от хозяйственной деятельности человека. Например, при мытье машины, или из приусадебного летнего бассейна.

В холодное время года, на основной части страны, необходимость в «ливнёвке» отсутствует. Поэтому, глубина заложения ливневой канализации, определяется:

  • требованиями СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения»;
  • местными климатическими и геологическими условиями.

По рекомендациям СНиП, глубина заложения ливневой канализации – это нижняя точка промерзания грунта плюс 20–30 см. Но, соблюсти такие условия, часто затруднительно:

  • средняя глубина промерзания находится в диапазоне 0,7–1,2 метра; копать глубокую траншею на относительно небольшом участке просто нецелесообразно;
  • другое ограничение – структура и состав грунта; обрабатывать скалистую или вязкую глинистую землю трудно.

Важный фактор – экономический. Сооружать по всем правилам систему водоотведения, эпизодически работающую в тёплое время года, порой просто не выгодно. Но, атмосферные осадки отводить необходимо. Были созданы практичные варианты:

  • Укладка труб в лотки, с заглублением в грунт и закрытием декоративными плитами. С целью экономии земельного пространства, конструкция прокладывается вдоль пешеходных дорожек. Основные преимущества:
  • упрощённый монтаж;
  • экономия времени и материальных ресурсов;
  • быстрый и удобный доступ для профилактических или ремонтных работ.
  • Монтаж ливневых коллекторов с погружением на 30–50 см. Прогрев производится тепловым электрическим кабелем. Дополнительно, при необходимости, устраивается теплоизоляция минеральными материалами.
  • Параметры траншеи

    Показатель ширины траншеи определен в СНИПах. При этом, если используются основания искусственного плана под коллекторные системы и трубопроводы, и ширина основания превышает соответствующий показатель котлована, а также при монтаже оснований, связанных с прокладкой непроходных и проходных каналов, ширина котлована определяется как ширина основания умноженная на коэффициент 0,2.

    Если при рытье траншеи используется специализированная техника, то допускается увеличение ширины траншеи на такое расстояние, при котором разравнивающие и уплотняющие машины будут работать без каких-либо препятствий. Если предполагается использовать рабочий труд, то расстояние между укрепленными вертикальными стенками траншеи и боком сооружения не должно быть менее 70см.

    Если траншеи роются в глинистых грунтах или суглинках при помощи траншейных или роторных экскаваторов, то глубина укладки труб без креплений при помощи плетей допускается на глубину не более чем в 3 метра.

    Этапы горизонтального бурения:

    1. Бурение буровой головкой осуществляется при помощи локатора, который отслеживает положение головки и полностью контролирует процесс. На монитор подается траектория прокола, что позволяет делать корректировки и не допускать искривлений в работе.
    2. Необходимое расширение диаметра скважины проводится специальными ножами. Как правило, диаметр скважины превышает окружность трубопровода на 20-30 процентов, что обеспечивает беспрепятственную укладку.
    3. Трубопровод по скважине протягивается специальным вращающимся расширителем. Этот расширитель двигается по скважине подобно винту, таща за собой трубу до нужного места.

    Как вырыть траншею под водопровод или прокладку кабеля своими руками

    Очень часто на садовом участке или огороде появляется необходимость проложить водопровод или кабель.

    Копать траншею вручную лопатой тяжело и долго, заказывать экскаватор дорого и хлопотно. Предлагаем читателям оригинальный вариант решения данной проблемы.

    Траншея своими руками

    Сначала бурим скважины (диаметр 12-15 см, глубина зависит от конкретного случая) на расстоянии 3-5 м друг от друга вдоль линии будущей траншеи.

    При бурении в скважину подливаем воду. В скважины опускаем металлические емкости, имеющие продольные вырезы, приблизительно равные ширине траншеи. Диаметр емкостей несколько меньше, чем диаметр скважин. Затем узкой тяпкой на прочной и длинной ручке сгребаем землю вдоль линии траншеи и сбрасываем ее в емкости. Емкости периодически поднимаем наверх, чтобы освободить их от грунта (рис. 1).

    В песчаном грунте работа над траншеей (без учета времени на бурение скважин) длиной 5 м и шириной 10 см при глубине 60-80 см занимает 30 минут, бурение скважины глубиной 1,3 м 20-30 минут.

    Инструменты для траншеи своими руками

    Инструмент для выполнения данной работы изготавливаем своими руками.

    В первую очередь мастерим бур.

    Для этого нам понадобятся: стальная труба длиной 50 см и диаметром 12-15 см, металлический пруток длиной 70 см и диаметром 14 мм, водопроводный тройник на 1/2 дюйма, стальная пластина 20 х 20 см и толщиной 3 мм (рис. 2).

    В стальной пластине и тройнике сверлим отверстия диаметром 16 и 14,5 мм соответственно. Трубу в нижней части прорезаем под углом 50° до половины диаметра, а в верхней части делаем выемки для установки тройника с прутком.

    Далее стальную пластинку забиваем в прорезь трубы таким образом, чтобы отверстие пластины совпало с осью.

    Пруток вставляем в отверстие пластины, надеваем на него тройник, сам тройник размещаем в выемках трубы. С помощью сварки соединяем конструкцию в одно целое.

    После этого срезаем выступающие части пластины и часть трубы ниже нее. А с обратной стороны вырезаем в трубе технологическое окно (примерно на три четверти длины и на половину диаметра трубы) и получаем конструкцию бура.

    Затем к нашей конструкции добавляем штангу, которую вворачиваем в тройник. А на штангу наворачиваем крестовину с воротками. Такая конструкция позволяет наращивать дополнительные штанги.

    Тяпку делаем из трубы диаметром 50 мм, разрезая ее вдоль оси. Длина черенка тяпки должна быть более 2 м.

    Своими руками – Как сделать самому

    Как вырыть траншею под водопровод или прокладку кабеля своими руками Очень часто

    Порядок работы прокладки канализации

    Первым этапом работ по прокладке труб принято считать раскопку траншеи. Для выполнения задачи лучше всего привлечь крупногабаритную технику, например, экскаватор (для септика). Естественно, в целях снижения расходов на обустройство, либо небольшом объёме работ, можно сделать яму и вручную. Важно помнить, что соблюдение размеров ямы, согласно документации, должно выполняться вне зависимости от способа раскопки.

    Укладка труб

    Укладка канализационных труб по регламентирующим актам проводится трубами, имеющими стандартный наружный диаметр (110 мм). Ширина траншеи при прокладке канализации СНиП в указанном случае составит не менее 0,6 метра. Если труба будет взята с большим значением окружности, тогда и ширина траншеи при прокладке канализации возрастает в пропорциональном значении.

    Если у хозяина есть желание проложить сточную систему по всем нормам, тогда следует учитывать:

    • Прокладка канализационных труб в земле технология подразумевает монтирование от фундамента дома.
    • Возможен вариант, при котором в фундаменте не будет выводного отверстия. В этой ситуации придётся его вырезать и подводить к нему магистраль.
    • Когда проектом дома вывод предусмотрен, останется просто надеть раструб на конец трубы. Важно выполнить центровку обоих концов системы водоотведения.

    Значение углов

    Крайне редко можно встретить идеально ровную канализационную системы. Зачастую такое инженерное сооружение получает множество изгибов и поворотов, которые негативно сказываются на периоде эксплуатации. Именно в местах изгибов первыми проявляются проблемы, связанные с накапливанием отложений и стоков.

    Проложить трубы и избежать приведённых проблем для опытного мастера не составит труда. Главным советом специалистов в этом вопросе считается — прокладка канализационных труб должна проводиться с использованием отводов, имеющих значение углов от 15 и до 90 градусов

    . Для обеспечения свободного доступа к вероятным местам появления засоров над всеми коленьями системы рекомендовано устанавливать ревизию.

    На этапе работы, когда выводное отверстие из дома уже обустроено, можно монтировать трубы в выкопанную траншею и соединять их между собой.

    Важно помнить, что детали укладываются раструбами вниз. Для соединения следует промазать края трубы особым раствором и максимально глубоко установить деталь в раструб.

    Соединение труб

    Работа по соединению пластиковых деталей подразумевает использование одного несложного приёма. Кроется он в предварительном нанесении на деталь отметки, которая определяет глубину её засовывания в раструб. Именно по этим отметкам и необходимо выполнить окончательное соединение деталей. Как только этот этап работы окончен, и все элементы будут надёжно соединены. Можно начинать процедуру утепления сточной системы. Такая работа необходима в случае, когда глубина оборудования трубопровода пролегает в слое почвы, промерзающем при наступлении зимы.

    Финишным этапом прокладки канализации станет засыпка траншеи. Согласно технологии работы необходимо проверять уклон, потому что при соединении деталей друг с другом этот параметр может поменяться.

    Не имея навыков в сфере того, как проложить канализационные трубы. Большинство собственников частных домов игнорирует рекомендации и правила такой работы. К примеру, при утрамбовывании песчаного слоя насыпь стараются прижать сверху труб. Такие действия категорически недопустимы. Они могут привести к повреждению канализационной системы ещё до момента её эксплуатации.

    Рытье траншеи вручную — как формируется цена за погонный метр

    В наше время, когда механизация достигла высокого уровня развития, когда активно используются машины и механизмы, потребность в ручном труде всё ещё существует.

    Земляные работы ручным способом до сих пор востребованы, и на это есть объективные причины.

    Копать вручную

    Труд землекопа нелёгок. Такая работа, как рытьё траншеи, считается неквалифицированной, примитивной, однако нередки случаи, когда без ручного труда не обойтись. Наиболее эффективной ручная копка признана для таких задач:

    • прокладка траншеи в труднодоступных для техники местах,
    • рытьё колодцев,
    • прокладка коммуникаций в построенном здании,
    • устройство подпола в частном доме.

    Считается также, что копать колодцы нужно только вручную. Объясняется это несколькими причинами. Вот некоторые:

    • точно остановиться на водоносном слое,
    • не попасть в песок, чтобы вода впоследствии не ушла,
    • камни и плотная глина копаются только вручную,
    • недопустимо попадание в ствол колодца машинного масла.

    Одним словом, вырыть колодец не просто, помимо обладания специфическими знаниями, требуется внимательность и точность. Автоматического или механического способа рытья колодца не существует.

    От чего зависит стоимость 1м³

    Анализ рынка земельных работ свидетельствует о том, что соотношение стоимости ручного и механизированного труда одинаково. Сколько стоит вскопать 1м³ земли, зависит от нескольких факторов:

    • типа грунта,
    • срочности заказа,
    • объема работы,
    • сезонности,
    • рельефа местности,
    • параметров траншеи.

    Также учитывается, нужна ли обратная засыпка земли. Ценообразование учитывает все факторы, плюс учитывается квалифицированность, опыт бригады.

    Формирование цены в зависимости от отдельного фактора

    Почему расценки разных бригад разнятся понятно — тренированность и ловкость рабочих имеет свою цену. По-разному формируются цены в столичном регионе и на периферии.

    Назначение стоимости работ происходит после непосредственного исследования места предстоящей работы, его особенностей. Оценивают расположение, насколько удобно копать яму, к примеру, под погреб.

    Смотрят, как проложить канаву под канализацию. Принимают решение как правильнее рассчитать стоимость работ, учитывают погонный метр или квадратный. Определяют объем траншеи, глубину и ширину, к этому добавляют длину объекта и насколько твёрдая почва.

    Зимой расценки выше, что понятно. Мёрзлая земля требует большего количества усилий, создания дополнительных условий для рабочих, специальной доставки людей.

    Цена за метр

    Москва и Московская область отличаются самыми высокими расценками, куб в среднем стоит от 1000 рублей. Оптовые расценки, вступающие в силу при большом объёме работы, сократят цену примерно на 100 рублей, не больше. Зима поднимает стоимость в два раза.

    Цена за траншею, глубиной 100 см, под кабель, к примеру, будет 300 рублей за метр в Московской области. В маленьком райцентре, например, Липецкой области, те же работы обойдутся в 140 рублей.

    Каменистая местность сложного рельефа имеет свои повышенные расценки, копать там можно только вручную, потому, что техника туда подойти не может. Это обстоятельство повышает стоимость ручного труда.

    Примерно одинаково стоит ручной труд на земельных работах и оплата спецтехники. Поэтому, нанимать ли бригаду землекопов для рытья котлована фундамента, брать ли в аренду буровые установи, экскаваторы для прокладки водопровода или укладки кабеля, решать нужно по ситуации. И стоимость здесь далеко не главный фактор.

    Рытье траншеи вручную – как формируется цена за погонный метр

    В наше время, когда механизация достигла высокого уровня развития, когда активно используются машины и механизмы, потребность в ручном труде всё ещё существует. Земляные работы ручным способом до сих пор востребованы, и на это есть объективные причины.

    Прокладка канализации методом ГНБ

    Все более широкое распространение приобретает прокладка канализации без траншеи методом ГНБ.

    Плюсов у метода горизонтально направленного бурения множество. Среди них: удешевление стоимости работ, сокращение сроков выполнения задания, сохранение благоустроенности ландшафта, а также трасс, зданий и сооружений в неизменном виде. Кроме этого — простота управления установкой и безопасность для оператора.

    Достаточно часто встречаются комментарии, что, несмотря на свои преимущества, спецтехника ГНБ слишком тяжеловесна и массивна. Для ее транспортировки необходимо привлекать прицепы, тралы, что препятствует заходу установки на участки со стесненным пространством. Это касается коттеджных поселков, районов с плотной городской застройкой, территорий с обилием коммуникационных линий.

    Однако это препятствие давно перестало быть существенным, поскольку существует техника ГНБ с минимальными габаритами. Установка передвигается при помощи эвакуатора автомобилей. Прокладка канализации методом ГНБ в стесненных условиях осуществляется при помощи современного супер точного локационного оборудования. Укладка канализационных труб происходит по всем установленным правилам, с соблюдением необходимого уклона и без какого-либо вреда для уже проложенных по соседству коммуникаций.

    Использование техники

    Кроме этого вам может оказать помощь использование техники. Сейчас на строительном рынке доступна целая масса легких мини-экскаваторов, мотоблоков и другого аналогичного хороша. Обычно аренда для того чтобы аппарата стоит не так и дорого, наряду с этим работа производится в считанные часы, вам кроме того не успеет надоесть.

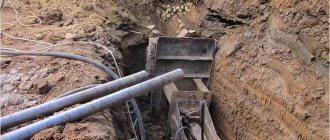

    При наличии на пути траншеи дороги либо иного аналогичного препятствия, возможно применить способ прокола грунта. Для этого с двух сторон преграды выкапывают колодцы глубиной на полметра ниже глубины прокладки, а протяженность колодца должна быть полтора-два метра. Ширина приблизительно 1 – 1.2 м.

    Стальная труба режется на отрезки по 1 м, на концах которых нарезается резьба. Кроме этого пригодятся соединительные муфты. Из одного отрезка делается конусный наконечник посредством кувалды, на конце которого оставляют маленькое отверстие.

    После этого берут водяной насос и шланг заводят в колодец. Потом в грунт по направлению ко второму колодцу забивают наконечник, на его конец накручивают отрезок трубы посредством муфты, заводят шланг в трубу и подают воду.

    На тело трубы крепят струбцину либо ключ, и посредством лома проталкивают трубу в землю (нужно подчернуть, что при хорошем напоре воды она идет как по маслу).

    В то время, когда труба всецело вошла, к ней присоединяют следующий отрезок и без того продолжают до полного прокола участка.

    Обратите внимание! На преодоление простой двухполосной автострады уйдет пара часов, наряду с этим вам не нужно будет восстанавливать асфальт и перекрывать движение

    Изделия из пластика

    Изделия из пластика, помимо уже указанного преимущества в низком весе, имеют ещё ряд неоспоримых достоинств:

    Прокладка канализационной трубы в земле не возможна без указанных преимуществ пластика, так как они оказывают влияние на срок эксплуатации всей системы.

    К перечисленным достоинствам можно добавить следующие свойства:

    • Не являются проводником электричества. Это свойства приобретает особую актуальность, потому что современные частные дома, а также квартиры, оборудуются большим количеством бытовых электроприборов;
    • Не выделяет токсичного запаха;
    • Низкая стоимость труб;
    • Возможность прокладывать магистрали самой разной конфигурации.

    Однако, не имея в багаже представления и знаний о прокладке стока, невозможно рационально воспользоваться преимуществами пластиковых изделий.

    Засыпка траншей

    Перед засыпкой грунта котлован очищается от снега и попавшего в него мусора. Нижняя часть канавы на высоту 40-50 см заполняется талой землей независимо от времени года. Сразу проводится трамбовка. При прокладке трассы вне автомобильных дорог допускается использование не более 15 % мерзлого грунта.

    https://youtube.com/watch?v=lAfNG7EotlE

    Загрузка земли проводится так, чтобы исключить попадание на трубы камней и других твердых предметов. При загрузке почвы в глубокие объекты трубопровод закрывается досками, которые потом достаются. Грунт распределяется равномерно по обе стороны от трубы, чтобы не допустить ее искривления. Окончательная трамбовка может проводиться тяжелой техникой с использованием отвала, ковша, гусениц и колес.

    Прокладка канализации: траншейный и бестраншейный методы

    Наименьшая ширина траншеи при прокладке канализации при обустройстве искусственных оснований под канализационные сети, а также при устройстве проходных и непроходных каналов равняется ширине основания увеличенной на 20 сантиметров.

    Проектирование инженерных сетей — в этой статье. Подробнее о строительстве канализации — в этом разделе.

    Если траншея разрабатывается землеройными машинами, то минимальная ширина принимается по ширине режущей кромки функционирующего органа механизма с прибавлением в песчаных почвах 15 сантиметров, а в суглинках 10 см.

    При использовании механизированного способа засыпки грунта разрешается увеличивать траншею до пределов, которые позволяют беспрепятственно работать технике.

    Когда в траншее с вертикальными стенками работают люди, то крайняя нижняя величина расстояния между стенками и креплением может составлять 70 см.

    Расстояние от водопровода до фундамента и канализации – требования и нормы

    Функциональность жилого дома и удобство проживания в нем обеспечивает подведение к строению сетей водопровода и канализации. В зависимости от принадлежности источников поступления воды и отводов стоков, инженерные сети могут относиться к централизованным или автономным системам. Но их специфика ни в коем случае не отражается на допустимом расстоянии укладываемых труб от фундамента строения, которое требует выдерживать нормативная документация. В частности, в СП 42.13330.2011, являющихся актуализированной редакцией СНиП 2.07.01-89*, приводятся минимальные отступы наружного водопровода и канализации от боковых стенок фундамента как дома, так и различных ограждений, а также опор электросети. Конечно же, к выпускам данные правила отношения не имеют.

    Состав наружной системы коммуникаций

    Перед тем как решать, – на какую глубину закапывать канализационную трубу, требуется определиться с конструкцией внешней системы водоотведения.

    На загородном участке прокладывается устройство по сбросу бытовых стоков и отводу ливневых стоков. В последнем случае, специальные мероприятия осуществляются при значительной площади самого земельного участка и размеров кровли наземных построек. Таким требованиям отвечают наделы более 10–15 соток со строительными сооружениями от 100–150 м².

    Как происходит укладка внешней ветви водопровода?

    Как прокопать траншею под водопровод мы уже разобрали, поэтому далее по тексту мы рассмотрим технологию монтажа внешнего трубопровода, связывающего источник и ваш дом. Этот процесс можно разбить на три этапа – подготовку, укладку труб и засыпание траншеи.

    Подготовка предполагает следующие действия:

    • На дно траншеи досыпают 20-сантиметровую песчаную подушку, которую обильно смачивают и утаптывают. Обычно с помощью такой «подушки» увеличивают опорную способность грунта, но в этом случае мы просто выравниваем неровности на дне траншеи, поэтому для подсыпки можно использовать отобранный грунт.
    • Закончив с «подушкой» можно заняться фундаментом строения – в нем придется прорезать сквозное отверстие, сквозь которое пройдет водопроводная труба. Для этого используют перфоратор и сверло с твердосплавным наконечником. В точке пропуска вычерчивают квадрат, в который можно вписать внешний диаметр трубы. Далее по периметру квадрата нужно высверлить целую цепочку отверстий, выламывая куски бетона или кирпичей молотком и зубилом.
    • После «пробоя» фундамента нужно переходить к шахте колодца или скважины. В ее стене специальной коронкой высверливают отверстие, диаметр которого должен быть больше внешних габаритов адаптера, обеспечивающего стыковку внешнего участка водопровода и заборной трубы насоса.

    При подключении водопровода к магистрали последний пункт становится неактуальным.

    Монтаж трубопровода реализуется следующим образом:

    • Отмеренный отрезок трубы отрезается от бухты и укладывается на песчаную «подушку». Причем длина отрезка подбирается исходя из предполагаемых габаритов участка трубы, расположенного в цоколе (за фундаментом) дома. Впрочем, на этом этапе высока вероятность ошибки подбора длины. Поэтому вам лучше занести всю бухту в дом и протолкнуть свободный торец сквозь отверстие в полу и фундаменте, протянув его до самого колодца.
    • Далее вы опускаете насос или трубу с эжектором в колодец и монтируете адаптер. Свободный торец трубы припаивается к внешнему штуцеру адаптера или монтируется на цанговую муфту (если на выпуске адаптера есть резьба).

    В финале вы обрезаете трубу и выносите бухту из дома. Причем над уровнем пола лучше оставить 30-сантиметровый выпуск, который можно укоротить перед монтажом центрального запорного вентиля.

    Третий этап – заполнение траншеи – требует лишь физических усилий. Вы просто переносите грунт от места складирования в траншею, укладывая его 25-сантиметровыми слоями, которые тщательно притаптываются. И не спешите утилизировать остатки грунта – весной подсыпка «провалится» и вы уложите остатки поверх просевшей почвы.

    Ну, вот и все – теперь вы знаете, как роют траншеи и укладывают внешнюю ветвь водопровода. Остается лишь применить полученные знания на практике.

    Какие трубы используют?

    Чтобы проложить канализацию на участке используют трубы из разных материалов.

    Вид трубыОсобенности использования
    ЧугунныеПрочные и долговечные трубы, доступны и легко монтируются. Могут возникать сложности при соединении стыков. Чугун подвергается коррозии со временем и имеет большой вес. Внутренняя поверхность чугуна не будет гладкой, что затруднит транспортировку отходов к сливной яме
    АсбестоцементныеОбладают гладкой поверхностью, поэтому засоры не образуются. Легко монтируются с помощью муфт, имеют меньший вес, но хрупкие и при транспортировке могут ломаться
    ПолимерныеОбладают высокой прочностью, небольшим весом. Укладывать такие канализационные трубы под силу одному человеку. Легко соединяются, отлично герметизируются. Выпускаются из ПВХ, ПНД и полипропилена
    ГофрированныеХорошо выдерживают динамические нагрузки, устойчивы к замерзанию, но могут деформироваться при слишком низких температурах.

    Специалисты рекомендуют использовать для прокладки канализации пластиковые трубы. При этом диаметр их сечения подбирается исходя из количества санузлов в доме. Для 2 туалетов подойдет труба диаметром 110 мм, для 3 и более санузлов нужно устанавливать трубу диаметром 160 мм.

    Подготовительные работы

    Прежде чем приступить к копке траншеи необходимо сделать расчет ее глубины, ширины, приготовит весь необходимый инструмент и материалы, произвести разметку границ.

    В зависимости от типа почвы в месте прокладки траншеи поперечное сечение может иметь следующую форму:

    • Трапециевидная – имеет скошенные под углом 45-60 градусов боковые стенки. Хорошо подходит для траншей на всех типах почв, но наиболее оправдана при копке рва на легких песчаных почвах. Траншея с таким поперечным сечением более трудоемка, занимает значительную площадь и много времени.
    • Прямоугольная – используется при копке траншеи на связных супесях, суглинках, глинах. Характеризуется отвесными стенками и небольшой шириной. При копке на супесях стенки рва во избежание осыпания грунта укрепляют досками и поперечными распорками.
    • Комбинированная (смешанная) – имеет скошенные боковые стенки и небольшой участок дна с прямоугольным сечением, начинающийся от верхнего уровня верховодки или грунтовых вод. Траншея с такой формой поперечного сечения подходит для легких почв, подстилаемых с определённой глубины тяжелой глиной, суглинком; для мест с высоким уровнем залеганием грунтовых вод (УГВ).

    Ширина траншеи зависит, прежде всего, от способа ее копки:

    • При рытье вручную траншею делают такой ширины, чтобы в ней было удобно работать с лопатой, киркой и другим инструментом, при этом удерживающая инструмент рука не царапалась о стенки рва. Оптимальная ширина рва при таком способе составляет не менее 70-80 см.
    • При копке с помощью различной техники ширина рва определяется аналогичным показателем рабочего органа экскаватора, траншеекопателя .

    Расчетная глубина промерзания почвы для различных регионов России.

    Регион/городГлубина промерзания почвы по СНиП, см
    Суглинистые
    и глинистые почвы
    Мелкозернистый
    (пылеватый) песок, супесь
    Крупнозернистый
    и гравелистый песок
    Средняя полоса
    Вологда143174186
    Екатеринбург157191204
    Казань143175187
    Москва110134144
    Нижний Новгород145176189
    Санкт-Петербург98120128
    Саратов119144155
    Орел110134144
    Рязань136165177
    Самара154188201
    Ярославль143174186
    Среднее значение133161173
    Сибирь
    Новосибирск183223239
    Сургут222270290
    Тюмень173210225
    Челябинск173211226
    Среднее значение188229245
    Южные районы
    Ростов-на-Дону668086

    Более точно рассчитать глубину промерзания почвы можно по следующей формуле:

    Карта глубины промерзания грунта

    Hпр=√∑т×K

    где, Hпр – глубина промерзания почвы,

    ∑т – сумма среднемесячных температур за зиму без учета знака минус,

    К – поправочный коэффициент, принимающий в зависимости гранулометрического состава почвы следующие значения:

    • Глинистые и суглинистые почвы – 0,23;
    • Мелкозернистые пески и супеси – 0,28;
    • Крупнозернистые пески – 0,3;
    • Каменистый грунт – 0,34.

    Расстояние от других коммуникаций

    При копке рва для прокладки водопроводной трубы следует делать следующий отступ от располагающихся рядом коммуникаций:

    • газопровод – 1 м;
    • телефонный кабель – 0,5 м;
    • силовой электрический кабель -0,5 м;
    • канализационная труба – 0,2 м.

    Разметка

    Контуры траншеи на местности определяются следующим образом:

    • От источника водоснабжения до места ввода водопроводной трубы в дом при помощи измерительной ленты или шнура прокладывается минимальный путь.
    • В том месте, где будут копать траншею, удаляют все кустарники, клумбы, дорожки из камня, освобождают подъезды для тачки или строительной малогабаритной техники: мини-трактора, экскаватора, траншеекопателя. Также на этом этапе предусматривают места, куда ляжет вынимаемый при копке траншеи грунт.
    • Осевая линия будущей траншей обозначается при помощи забиваемых в землю кольев и натянутого между ними капронового шнура.

    Материалы и инструменты

    Лопата штыковая дренажная

    Для рытья водопроводной траншеи необходимы такие инструменты:

    • штыковая лопата,
    • лом,
    • кирка,
    • тачка,
    • молоток,
    • колья,
    • капроновый шнур,
    • мерная планка с линейкой.

    Где брать постоянные значения?

    Существует ряд обязательных требований к проведению земляных работ, которые учитываются при проектировании строительства.

    Все основные параметры приведены в отраслевых СНиПах и СП. Они разработаны с учетом требований безопасности строительства.

    Например, в СП 45.13330.2012 по земляным сооружениям приводится таблица минимальной ширины траншей, рассчитанной с способа разработки грунта и способа соединения труб:

    Способ укладки трубопроводаШирина при сварном соединенииШирина при муфтовом, фланцевом соединении
    Отдельными секциями если наружный диаметр труб:
    • меньше 0,7 м;
    • больше 0,7 м.
    • Ø + 0,3, но не меньше 0,7 м;
    • 1,5 Ø.
    Тоже при узкотраншейном методе (Ø до 219 мм) без спуска людей в траншеи Ø + 0,2
    Отдельными трубами при диаметре:
    • до 0,5 м;
    • от 0,5 до 1,6 м.
    • Ø + 0,5;
    • Ø + 0,8.
    • Ø + 0,8;
    • Ø + 1,2.

    Здесь же приведена таблица минимальных размеров приямков с учетом вида труб, способа соединений, уплотнителя, условного прохода трубопровода.

    Планирование и расчёт траншеи под систему водоснабжения

    Наиболее простой и быстрый способ проложить трубопровод от источника воды до дома – обратиться за помощью к сотрудникам специализированных компаний, обладающим соответствующим опытом и техникой. Но далеко не всегда подобный вариант является подходящим.

    В одних случаях внутреннее пространство участка и расположение надворных построек не позволяет использовать тяжёлую землеройную технику. В других ситуациях нанимать профессиональную бригаду бывает накладно с финансовой точки зрения. Тогда единственно приемлемым выходом будет траншея для водопровода, проложенная собственными силами.

    Подготовка


    Расчёт объёма земляных работ
    Прежде, чем приниматься за копку, необходимо произвести подготовку к работе. Основными из подготовительных мероприятий являются составление плана прохождения будущего трубопровода и произведение необходимых расчетов. При выборе маршрута прокладки водопровода следует учесть возможное наличие на его пути других коммуникаций, проложенных ранее: электрических и телефонных кабелей, газовых и канализационных труб. Поиск подземных коммуникаций.

    Если в вашем распоряжении нет проектно-технической документации с указанием расположения коммуникаций, производите землеройные работы максимально аккуратно, во избежание их нечаянного повреждения. Прокладывать шурфы следует прямолинейно, от источника водоснабжения до ввода в дом. Если же такой возможности нет, то повороты трубопровода рекомендуется делать под прямым углом. Так, в дальнейшем, будет проще произвести стыковку труб.

    Нюансы копки и прокладки

    Когда вы знаете места расположения на вашем участке иных коммуникационных сетей, следует соблюдать нормативы СНиП для прокладки рядом с ними трубопровода.

    Величины отступа при копке траншеи для водоснабжающей сети от иных коммуникаций выглядят так:

    • Расстояние до газопроводных труб – не менее 1м.
    • До канализационных систем – 20см.
    • До отопительных трубопроводов – 1,5м.
    • До питающих электрокабелей – 0,5м.

    При этом прокладывать в одной траншее канализационные и водопроводные трубы запрещается СанПиНом (санитарными нормативами). В исключительных случаях возможна прокладка вместе водяных и отопительных труб, а также электрического кабеля, но лишь при соблюдении правил их взаимной изоляции.

    Следующий шаг – сбор необходимой разрешительной документации. Если траншея для водопровода прокладывается от автономного источника воды – скважины или колодца, – то никакого разрешения на это запрашивать не потребуется.

    Исключение – если земляные работы будут производиться за пределами вашего земельного участка. Так, при прохождении траншеи под водопровод через соседский участок, само собой, потребуется спросить на это разрешение соседей. Если же прокладываемые вами подземные коммуникации пройдут через земли общего пользования, рекомендуется уведомить об этом местные власти.

    Даже если ваша канава никому не мешает муниципальные чиновники вправе возбудить против вас административное дело, и наложить штраф за подобное самоуправство. Для врезки в сети центрального водоснабжения потребуется получить разрешение от местной ресурсоснабжающей организации.

    Самовольная врезка в магистраль чревата созданием аварийной ситуации, и может повлечь судебное преследование, вплоть до уголовного наказания. Как улизнуть от наказаний.

    Проблемы и ошибки

    Существует несколько ошибок при строительстве, способные привести к негативным последствиям в процессе эксплуатации канализации:


    1. Отсутствие уплотнения почвы. Если этого не сделать, то в будущем может произойти размывание грунтовыми водами, а также нарушение целостности коммуникации из-за обильных осадков.

    2. Отсутствие уклона. Если уклон не был выполнен, то сточные воды не будут поступать в септик. Уклон должен составлять 1-2 см на каждый метр трубопровода. Если уклона нет, нечистоты быстро засорят систему.
    3. Отсутствие колодца. Обязательно рекомендуется устанавливать ревизионный колодец – для проведения очистки и ремонта системы.

    Еще одна ошибка возникает при прокладке в одной траншее трубы сточных вод и водопровода. Здесь важно соблюсти технологию и правила – сделать расстояние между трубами в 150 см.

    Условия прокладки труб траншейным способом

    Укладка канализационных труб в траншею связана с соблюдением определенной технологии:

    1. Монтаж труб нужно вести на двадцать сантиметров ниже от точки промерзания почвы.
    2. Верхняя стенка труб может находиться на глубине в 1 метр, при этом нужно предусмотреть опасность нарушения целостности труб временной нагрузкой.
    3. Грунт при рытье траншеи правильно выбрасывать только на одну сторону. С другой стороны могут производиться вспомогательные, монтажные, иные виды работ.
    4. Засыпать траншею нужно аккуратно, особенно если использовались пластмассовые трубы, а грунт каменистый.
    5. Закопав траншею, земляную поверхность тщательно уплотняют.
    Рейтинг
    ( 2 оценки, среднее 5 из 5 )
    Понравилась статья? Поделиться с друзьями:
    Для любых предложений по сайту: [email protected]
