Дымовые трубы являются важным элементом работы любого газового котла или печи, они выполняют задачу по отводу в атмосферу продуктов сгорания и переработанных газов. Если устройство подобрано или установлено неверно, это может привести к оседанию сажи и копоти на его стенах, затруднениям для прохода газов и поломкам.
Дымовая труба для дома
Основополагающей функцией дымоходов является обеспечение естественной тяги. Разница между холодной температурой в атмосфере и горячей температурой газов, что выделяют дымовые трубы, и вызывает появление тяги.
Типы трубных устройств
Дымовые трубы различают по многим параметрам. Если взять за критерий классификации материал изготовления, то они бывают:
- Кирпичными;
- Металлическими;
- Бетонными;
- Пластиковыми.
По типу несущей конструкции дымовые трубы делят на:
- Мачтовые;
- Настенного крепления;
- Самонесущие.
В зависимости от использования утеплителя устройство дымоходов классифицируют на:
- Утепленные устройства;
- Неутепленные устройства.
Асбестоцементные
Асбоцементные трубы применяются в устройстве дымоходов для отопительных устройств, топочные газы которых имеют температуры не более 300 градусов. Они не подходят для обычных печей. Данные ограничения вызваны неудовлетворительной жаростойкостью хризотилцемента.
Асбестоцементные трубы для дымохода
Достоинства дымоходов из асбоцемента:
- небольшой вес (если брать в сравнение дымоходы из кирпича);
- круглое сечение;
- простой быстрый монтаж;
- очень низкая цена.
Цена тут является решающим фактором. Этот тот материал, который можно взять, как говорится, «за бутылку».
Недостатки дымоходов из асбоцемента:
- низкая прочность;
- плохая теплостойкость;
- отсутствие теплоизоляции;
- сложность устройства изгибов;
- ненадежное соединение резиновыми муфтами;
- пористая структура стен;
- частая очистка дымоходов.
Последний пункт заслуживает отдельного внимания – воспламенение сажи в асбоцементных дымоходах является серьезной проблемой. В целях безопасности необходима регулярная чистка таких дымоходов Поэтому применение этого вида дымоходов имеет существенные ограничения.
Особенности мачтовых дымовых труб
Мачтовые дымовые трубы предназначены для отвода продуктов сгорания газового котла или котельных на жидком топливе, как в условиях частного дома, так и на предприятиях. Устройство мачтового дымохода состоит из опорной башни и газоходов, что крепятся к ней. Башня является конструкцией из металлического профиля и бывает трехмачтовой или четырехмачтовой.
Мачтовый дымоход
Элементы конструкции легко перевозить и можно собирать прямо на месте монтажа. Для этого детали собираются снизу вверх как конструктор и скрепляются между собой саморезами или заклепками. Процесс монтажа мачтового устройства для газового котла занимает всего несколько часов. Максимальная высота дымохода составляет 28,5 м. Основой для возведения конструкции выступает бетонная подушка.
Самонесущие конструкции
Дымовые каналы самонесущего типа используются для выведения продуктов переработки топлива котла, работающего на жидком, газообразном или твердом топливе. Самонесущие конструкции бывают одноствольными или многоствольными, соединенными между собой уголками. Их небольшая масса максимально упрощает процесс монтажа дымохода для дома или предприятия. Также самонесущие конструкции не фильтруют конденсат и продукты переработки газового котла, что положительно сказывается на рабочем давлении агрегата.
Пример самонесущих труб разного типа представлен на рисунке:
Самонесущие трубы
Вентиляционные каналы
Толщина стенок каналов в наружных стенах зданий принимается с учетом расчетной температуры наружного воздуха. Высоту вытяжных вентиляционных каналов, расположенных рядом с дымовыми трубами, следует принимать равной высоте этих труб.
Размеры отступок (разделок) у печей и дымовых каналов.
Отступка (разделка) — это воздушное пространство между наружной поверхностью печи, дымовой трубы или дымового канала, с одной стороны, и сгораемой стеной, перегородкой или другой конструкцией здания — с другой стороны. Оставляют воздушный промежуток (отступку) на всю высоту печи или дымовой трубы.
При устройстве разделок в перекрытиях следует обеспечивать независимую осадку печей и труб. Опирание разделок на конструктивные элементы перекрытия не допускается. Высота разделки должна быть больше толщины перекрытия на величину возможной осадки здания и на 70 мм выше слоя сгораемой засыпки.
Горизонтальные разделки в плоскости перекрытия следует выполнять одновременно с основной кладкой.
Зазоры между перекрытием и разделкой должны быть заполнены глиняным раствором с примесью асбеста.
Для стен или перегородок, выполненных из горючих и трудногорючих материалов следует принимать отступку в соответствии с таблицей 1 (см.ниже), а для печей заводского изготовления следует принимать по документации завода-изготовителя.
Размеры отступок (разделок) печей и каналов с учетом толщины стенки печи следует принимать равными:
a) 500 мм — до конструкций зданий из горючих материалов; b) 380 мм — до стены или перегородки из негорючих материалов, примыкающих под углом к фронту печи и защищенных от возгорания от пола до уровня на 250 мм выше верха топочной дверки:
- штукатуркой по металлической сетке — толщиной 25 мм
- или металлическим листом по асбестовому картону — толщиной 8 мм.
Размеры разделок следует принимать в соответствии с обязательными требованиями к «отступкам» приведенным в таблице 1:
Таблица 1. Размеры разделок по СНиП 2.01.01-82
| Толщина стенки печи, мм | Расстояние от наружной поверхности печи или дымового канала (трубы) до стены или перегородки, мм | ||
| Отступка | не защищенной от возгорания | защищенной от возгорания | |
| 120 | Открытая | 260 | 200 |
| 120 | Закрытая | 320 | 260 |
| 65 | Открытая | 320 | 260 |
| 65 | Закрытая | 500 | 380 |
| Примечания: 1. Для стен с пределом огнестойкости 1 час. и более и пределом распространения пламени 0 см расстояние от наружной поверхности печи или дымового канала (трубы) до стены перегородки не нормируется. 2. В зданиях детских учреждений, общежитий и предприятий общественного питания предел огнестойкости стены (перегородки) в пределах отступки следует обеспечить не менее 1 час. 3. Защиту потолка, пола, стен и перегородок — следует выполнять на расстоянии, не менее чем | |||
Разделка должна быть больше толщины перекрытия (потолка) на 70 мм. Опирать или жестко соединять разделку печи с конструкцией здания не следует. В стенах, закрывающих отступку, следует предусматривать отверстия над полом и вверху с решетками площадью живого сечения каждая не менее 150 см2.
Пол в закрытой отступке следует предусматривать из негорючих материалов и располагать на 70 мм выше пола помещения.
Расстояние между верхом перекрытия печи, выполненного из трех рядов кирпича следует принимать:
с потолком из горючих или трудногорючих материалов, защищенным штукатуркой по стальной сетке или стальным листом по асбестовому картону толщиной 10 мм:
- 250 мм — для печей с периодической топкой
- 700 мм — для печей длительного горения
а при незащищенном потолке:
- 350 мм — для печей с периодической топкой
- 1000 мм — для печей длительного горения
Для печей, имеющих перекрытие из двух рядов кирпича, указанные расстояния следует увеличивать в 1,5 раза. Расстояние между верхом металлической печи и перекрытием следует принимать:
- с теплоизолированным перекрытием и защищенным потолком — 800 мм
- с нетеплоизолированным перекрытием и незащищенным потолком — 1200 мм
Вертикальные разделки печей и труб, установленных в проемах сгораемых перегородок выполняются на всю высоту печи или трубы.
| п/п | Печные устройства | Сгораемые конструкции | |
| Не защищенные от возгорания | Защищенные от возгорания | ||
| 1 | 2 | 3 | 4 |
| Отопительные печи периодического действия с продолжительностью топки: | |||
| 1 | — до 3 час | 380 | 250 |
| 2 | — более 3 час | 510 | 380 |
| 3 | Печи, отапливаемые газом, с расходом более 2 м3/час | 380 | 250 |
| 4 | Отопительные печи длительного горения. Квартирные кухонные плиты, работающие на твердом топливе. Газовые водонагреватели квартирного типа | 250 | 250 |
| 5 | Комбинированные кухонные плиты со встроенными котлами и отдельные котлы квартирного типа | 380 | 250 |
| Примечание: Металлические дымовые трубы прокладывать через сгораемые перекрытия | |||
В стенах закрытого пространства над печью следует предусматривать на разном уровне два отверстия с решетками, имеющими площадь живого сечения каждая не менее 150 см2. Отступка оставляется открытой или заделывается с обеих сторон кирпичом или другими несгораемыми материалами.
Боковые стенки закрытой камеры отступки перевязывать с основной кладкой печи не допускается. Пол в воздушном промежутке выстилается кирпичом на один ряд выше уровня пола помещения. Ширина отступки и способ изоляции стен и перегородок в отступках принимают в соответствии с данными, приведенными в таблице 3:
Таблица 3. Виды и размеры отступок
| п/п | Отопительные печи | Виды отступок | Расстояния между печками и сгораемыми стенами или перегородками, мм | Способы защиты сгораемых конструкций |
| 1 | 2 | 3 | 4 | 5 |
| 1 | Печи квартирного типа со стенками толщиной 1/2 кирпича при продолжительности топки до 3 час. | Открытая или закрытая с одной стороны | 130 | Известковая или известково-цементная штукатурка толщиной 25 мм; асбестовый картон |
| 2 | То же | Закрытая с двух сторон | 130 | Кирпичная облицовка толщиной 1/4 кирпича на глиняном растворе или асбестовермикулитовые плиты толщиной 40 мм |
| 3 | То же со стенками толщиной 1/4 кирпича | Открытая с двух сторон | 320 | Известково-гипсовая штукатурка толщиной 25 мм; асбестовермикулитовые плиты толщиной 40 мм |
| 4 | Отопительные печи для длительного горения | Открытая | 260 | То же |
| 5 | Печи и кухонные плиты со стенками толщиной 1/2 кирпича при продолжительности топки свыше 3 час. | Открытая | 260 | То же, или облицовка толщиной 1/4 кирпича на глиняном растворе |
| 6 | То же | Закрытая | 260 | Кирпичная облицовка толщиной 1/2 кирпича |
| Металлические печи: | ||||
| 7 | — без футеровки | Открытая | 1000 | Штукатурка толщиной 25 мм |
| 8 | — с футеровкой | Открытая | 700 | То же |
Расстояния от верхних плоскостей перекрытий печей до сгораемых (или защищенных от возгорания) потолков помещений должны быть не менее указанных в таблице 4:
Таблица 4. Расстояния от верха перекрытий печей до сгораемых потолков, мм
| п/п | Печи | Потолки | |
| Не защищенные от возгорания | Защищенные от возгорания | ||
| 1 | 2 | 3 | 4 |
| 1 | Теплоёмкие | 350 | 250 |
| 2 | Нетеплоёмкие | 1000 | 700 |
| Примечание: 1. Толщина верхних перекрытий печей должна составлять не менее трёх рядов кирпича. При меньшей толщине расстояния между верхом печей и потолками соответственно увеличиваются. 2. Потолки могут быть защищены от возгорания | |||
Промежуток между верхом толстостенной печи и потолком может быть закрыт со всех сторон кирпичными стенками. В этом случае толщина верхнего перекрытия печи должна составлять не менее 4 рядов кирпичной кладки, а сгораемый потолок должен быть защищен от возгорания.
Газоотводы неутепленные
Газоотводы – это модульные системы, изготовленные из нержавеющей стали, через которые производится отвод продуктов переработки газового котла или любого другого теплогенерирующего агрегата.
Неутепленные газоотводы не имеют изоляции, а поэтому применение возможно лишь внутри дома. Для их производства используется сталь четырехсотой серии, толщиной 0,55-0,8 мм.
Разница между утепленными и неутепленными дымовыми трубами хорошо просматривается на рисунке:
Утепленные и неутепленные газоотводные трубы
Оголовок дымовой трубы
Оголовок дымовой трубы – это важная составная часть газоотвода, что выполняет сразу несколько задач. Основные функции – это:
- Защита канала от попадания атмосферных осадков и пагубного влияния ветра;
- Усиление тяги дымоходов благодаря правильному распределению потоков воздуха;
- Декоративное украшение крыши. Если через кровлю выходит сразу несколько вентиляционных каналов, одинаковые оголовки объединят их архитектурно.
Оголовок дымовой трубы подбирается в зависимости от внешних условий среды, где используется устройство. Если предполагается наличие сильного бокового ветра, рекомендуется использовать дефлектор, который не дает возможность обратной тяге попадать в помещение котельной.
Дефлекторы
Если главная цель использования оголовка – защита от снега и ветра, допускается использования зонта.
Зонт для трубы
Эксплуатация и чистка дымоходов
После сборки трубопровода для выведения дыма из печи нужно выполнить тестовый запуск. Для этого печка протапливается в умеренном режиме. Рекомендуется использовать солому, щепки разного размера. Чтобы дымоход прослужил дольше, нужно соблюдать правила эксплуатации:
- регулярно выполнять осмотр конструкции на наличие повреждений, утечек газов;
- использовать топливо без сторонних примесей;
- регулировать тягу;
- контролировать температуру на одном уровне без резких скачков.
Нельзя забывать про регулярную очистку трубопровода от скапливающейся сажи. Для этого рекомендуется раз в 6 месяцев протапливать печь осиновыми дровами. Можно очистить трубы жесткой щеткой, скребком.
Трубопроводы для отвода дыма необходимы для печного оборудования, которое работает от твердого топлива. Чтобы собрать систему, нужно правильно выбрать материал, сравнив его с аналогами. После выбора можно приступать к монтажным работам, пробному запуску конструкции. Если утечек дыма нет, можно продолжать использовать трубопровод.
Проектирование дымовых труб
Для успешного функционирования дымохода и отвода продуктов сгорания в полном размере, перед монтажом конструкции необходимо произвести расчет дымовой трубы. Наиболее значимую роль играет аэродинамический расчет. Проект состоит из вычисления высоты, прочности и устойчивости сооружения, теплотехнического расчета.
Правильный расчет дымовой трубы позволяет определить ее минимальную пропускную способность, достаточную для прохождения переработанного топлива газового котла в атмосферу. Если аэродинамический расчет произведен неверно, газы будут скапливаться в котле, и станут причиной его поломки.
Итогом проведения аэродинамического расчета являются рекомендации по оптимальной высоте и диаметру устройства, подбору элементов конструкции для оптимизации.
Дымовые трубы котельных
Расчет высоты дымовой трубы необходимо производить с учетом санитарных и экологических норм, а также учитывать:
- Погодные условия местности;
- Рельеф;
- Температуру выводимых газов.
Для вычисления дымохода в частном доме можно воспользоваться упрощённой схемой.
Для произведения расчета вентиляционной трубы газового котла необходимо знать лишь его теплоотдачу, остальные параметры для всех бытовых конструкций примерно одинаковы.
Параметры для расчета таковы:
- Температура газов на входе – 200 °;
- Скорость газов – 2 м/с;
- Высота конструкции – не менее 5 м;
- Напор газов – 4 Па на 1м.
Одним из самых сложных моментов в обустройстве дымовых труб является создание условий для прохода дымового канала через кровлю.
Технические характеристики
Вся конструкция сэндвич дымохода сводится к двум трубам различного диаметра и слою теплоизоляционного материала между ними. Ознакомиться с обзором дымоходов сэндвич из нержавеющей стали можно здесь.
Следует отметить, что в большинстве своем в виде утеплителя применяют базальтовое волокно. По своим техническим качествам материал похож на волокно из асбеста:
- Не подвержен влиянию высоких температур;
- Обладает отличными звукоизоляционными свойствами;
- Отличается хорошими теплоизоляционными характеристиками.
Оптимальная толщина теплоизоляционного слоя составляет от 2,5 до 6 см. Для создания конструкции применяют:
- для первой трубы – нержавеющую сталь;
- для второй трубы – нержавейку и латунь.
Такие трубы для дымохода могут различаться по таким показателям как размер, вес и диаметр. Еще можно отметить, что сэндвич дымоходы могут иметь различную конструкцию, быть одностенными, двухконтурными или одноконтурными, гибкими и даже гофрированными.
Примерный срок службы сэндвич дымоходов составляет около 15-20 лет. Но только в том случае, если конструкция собрана в соответствии со всеми нормами и правилами.
При проведении монтажных работ следует уделить внимание расстоянию между поверхностями труб и самим строением. Ведь фактически все бани в большинстве своем исполняются из дерева. Также следует отметить еще один немаловажный момент – дымоход должен быть герметизирован. Это необходимо для нормального функционирования устройства, если в конструкции будут иметься негерметичные участки, то:
- в помещении будет заметна задымленность;
- будет образовываться конденсат на стенках устройства.
Если говорить о дымоходах этого типа, то стоит сделать акцент на один момент – в некоторых случаях сэндвич трубы стали сильно нагреваться. Причин тому несколько:
- некачественные материалы, применяемые для создания дымоходов;
- неправильная сборка.
Обустройство узла прохода через кровлю
Дымовые трубы, что находятся внутри помещения, выводятся наружу двумя способами: через стену и через кровлю. Для каждой трубы и каждого отопительного прибора монтируется индивидуальный узел прохода через кровлю.
В зависимости от типа вентиляции и конструкции крыши узел прохода через кровлю может быть:
- Круглым;
- Овальным;
- Квадратным;
- Прямоугольным.
Конструкция угла прохода через кровлю – это отверстие с утеплением для вывода дымовой трубы. Специалисты рекомендуют выполнять узел прохода через конек кровли, что значительно упрощает процесс и предотвращает появления снежных завалов в зимнее время. Для вывода дымохода через утепленную кровлю лучше всего использовать отдельный короб. Места примыкания кровли к трубе для герметизации обустраивают специальным фартуком. Пример устройства представлен на рисунке:
Устройство прохода трубы через кровлю
Дымоходы промышленного назначения, а также любые высотные сооружения, расположенные вблизи аэропортов, должны иметь специальное световое ограждение.
Разновидности материалов
На сегодняшний день существует несколько основных материалов, из которых изготавливаются дымоходные трубы. Это и проверенные временем, классические материалы, и современные решения, которые обладают высокими техническими характеристиками и довольно просты в установке.
Помимо классификации по материалу изготовления, трубы для дымохода подразделяются на виды и по другим параметрам:
- по конструкции;
- по форме сечения.
По форме сечения выделяют следующие виды этих изделий:
- круглые;
- квадратные;
- прямоугольные;
- овоидные (овальные);
- многоугольные.
Однако материал детали — самый важный фактор, который больше всего влияет на эксплуатационные характеристики системы.
Кирпичные и каменные дымоходы применяются уже не одно столетие и популярны до сих пор
Раньше дымоходные трубы выполнялись из самых простых, подручных материалов и необходимо было обеспечить безопасность дымоходной конструкции. Поэтому материал должен был быть не только простым, но и пожароустойчивым. Для таких целей лучше всего подходила глина или кирпичи, однако, на сегодняшний день промышленность шагнула далеко вперёд и сейчас можно встретить большое разнообразие изделий из современных материалов, которые обладают множеством преимуществ.
Рассмотрим основные материалы, из которых производятся трубы для дымоходных конструкций:
- нержавейка;
- чугун;
- кирпич;
- керамика;
- бетон;
- асбестоцемент.
Существуют и нестандартные изделия, выполненные, например, из вермикулита. Каждому материалу присущи свои уникальные свойства, поэтому для выбора труб для конкретной ситуации рекомендуется изучить каждый, из вышеперечисленных материалов.

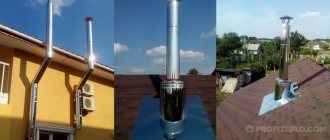

Сегодня можно встретить стальные, керамические, вермикулитовые дымоходы и даже комбинированные конструкции
Светоограждение дымовых труб
Световое ограждение, расположенное на элементах дымохода, предназначено для их обозначения на местности в вечернее и ночное время суток.
Высотные промышленные дымовые трубы относятся к категории аэродромных препятствий и должны иметь световое ограждение и маркировочную окраску.
Маркировочная окраска дымовых труб информирует воздушные суда о наличии высотных объектов на поверхности земли.
Согласно правилам пожарной безопасности верхнее световое ограждение располагается на дымовых трубах на уровне 1,5-3 м ниже обреза трубы. Помимо этого, оградительное освещение должно находиться на каждом ярусе дымохода.
Световое ограждение включается в темное время суток, а также в дневное время в условиях плохой видимости, к примеру, во время дождя или тумана.
Дымовые трубы
