Как сварить ворота на забор из профильной трубы своими руками: материалы и этапы монтажа


Сегодня на многих приусадебных загородных участках можно увидеть ворота, изготовленные из профильной трубы. Обычно многие владельцы загородных домов стараются самостоятельно изготовить ворота, которые будут отвечать их требованиям и параметрам. Давайте посмотрим, как можно своими руками сделать надёжные ворота, и какие для этого нужны будут инструменты.
  • 2 Подготовка к постройке: как рассчитать размеры будущей конструкции
  • 3 Какую профильную трубу выбрать, советы
  • 4 Расчёт материала и инструменты для работы
  • 5 Инструкция по изготовлению различных типов ворот

    5.1 Распашные ворота для загородного дома

  • 5.2 Откатные ворота
  • 6 Советы по отделке
      6.1 Элементы ковки-как сделать
  • 7 Видео: как сварить ворота из профтрубы своими руками
  • Материалы для изготовления

    Для изготовления ворот понадобятся:

    • Профильная труба.
    • Профильный лист для обшивки каркаса.
    • Заклепки или саморезы для крепления профлиста.
    • Ролики для откатных ворот.
    • Фурнитура: замки, петли, ручки.

    Профильная труба может быть следующих размеров:

    • 60 х 30 мм для изготовления каркаса ворот;
    • 100 х 100 мм для столбов;
    • 40 х 20 мм для перемычек и ребер жесткости.

    Профильный лист можно использовать любой конфигурации и цвета, толщина металла должна быть не менее 0,4 мм. Профильную трубу удобнее использовать прямоугольного или квадратного сечения. Для тренировки навыков сначала лучше изготовить калитку.

    Какую профильную трубу лучше использовать

    При выборе важно обращать внимание на такие параметры:

    1. Тип сырья. На производстве применяют нержавеющую, оцинкованную, углеродистую сталь. Сварка ворот из нержавейки не делается из-за легкости материала, неспособности выдерживать высокие нагрузки. Дешевле обойдется каркас из углеродистой стали, но оцинкованная рама прослужит дольше, поскольку сырье покрыто защитным слоем от коррозии.
    2. Тип сечения. Выпускают трубы квадратного, прямоугольного, овального сечений. Последний тип редко используется в строительстве заборов.


    Распространенные сечения профиля

    Для каркаса рекомендуется брать материал квадратного сечения – 40*40 мм, 25*25 мм, 30*30 мм или же прямоугольного – 20*40 мм, 40*20 мм.

    1. Способ производства. Изготавливать трубы принято сварным методом холодного или горячего проката, бесшовным. Элементы горячего проката недостаточно прочные для ограждения. Для каркаса отлично подойдет менее дорогая холоднокатаная труба. Хоть бесшовный металлопрокат и считается самым надежным, но для забора из-за высокой стоимости применяется редко.
    2. Толщина стенки. Оптимальной величиной считается 2 мм. Если опыта в сварочных работах мало, то лучше взять сталь 3 мм. Большей толщины брать не стоит, поскольку это усложнит монтаж и увеличит вес конструкции.

    Изготовление калитки

    Рассмотрим, как сварить калитку из профильной трубы своими руками. Для ее изготовления необходимо учитывать расположение. Калитка должна находиться на ровной местности, без ям, впадин и уклонов. Так же следует учитывать удобство использования. Располагаться она должна напротив входа в дом или напротив дорожки, ведущей к входу кратчайшим путем.

    После выбора места установки калитки, выполняются замеры и чертеж изделия. Стандартный проем должен быть не менее 1 метра в ширину, высота – на уровне забора. Следует учитывать, что чем выше высота калитки, тем больший у нее вес, и тем большое воздействие она будет оказывать на опорные столбы и петли.

    Схема изготовления калитки
    Схема изготовления калитки Источник dostup-zabor.ru

    Для увеличения прочности конструкции рекомендуется приварить между столбами дополнительную перемычку. Если калитка будет высотой в районе 2 метров желательно приварить дополнительные ребра жесткости.

    Основные этапы изготовления:

    1. Производится установка столбов. Для этого применяются профильные трубы 100 х 100 мм. Они заглубляются на 1-1,5 м и бетонируются.
    2. Изготавливается каркас калитки из профиля 60 х 30мм. Трубы очищаются и обрабатываются антикоррозийными средствами. Далее, согласно чертежа, производится нарезка труб необходимой длинны. Стыки на углах должны быть отпилены и сварены под углом 45°. Таким образом получается более эстетичная и надежная конструкция.
    3. Из трубы 40 х 20 мм вырезаются и привариваются дополнительные перемычки.
    4. К калитке привариваются завесы. Затем завесы с калиткой привариваются к опорным столбам.
    5. Все сварные швы шлифуются. Каркас калитки и столбы окрашиваются.
    6. Далее калитка обшивается профлистом. Крепится он с помощью кровельных саморезов или заклепок. Отверстия под заклепки необходимо предварительно просверливать.
    7. На готовую калитку крепится ручка и замок.

    Пример изготовления калитки
    Пример изготовления калитки Источник metabox.by

    Установка опорных столбов

    Ворота своими руками хочется изготовить так, чтобы они радовали отличным качеством. Добиться желаемого результата без правильной установки опорных столбов не получится.

    1. Для опор выкапывают яму глубиной не менее метра, размером 50х50 см.
    2. Дно укрепляют слоем бетонного раствора или устройством щебневой подушки.
    3. Опорные стойки устанавливают в подготовленные ямы.
    4. С помощью уровня столбы выравнивают по горизонтали и вертикали.
    5. Опоры заливают бетонным раствором.

    Изготовление распашных ворот

    Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:

    • простота изготовления;
    • дешевизна;
    • надежность.

    К недостаткам можно отнести:

    • большая зона открывания ворот;
    • сильное воздействие ветровых нагрузок.

    Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.

    Варианты ребер жесткости
    Варианты ребер жесткости Источник moyaograda.ru

    Смотрите также: Каталог компаний, что специализируются на малых формах

    Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.

    Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.

    Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.

    Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.

    Рассмотрим, как правильно сварить ворота. Для правильного изготовления необходим четкий чертеж с указанием размеров, габаритов от земли, необходимых зазоров. Далее:

    • по чертежу с соблюдением углов 45° выпиливаются заготовки;
    • для каркаса используется труба 60 х 30мм, для ворот небольшого размера используемых нечасто, например, на даче возможно применение профтрубы 40 х 20 мм;
    • далее, заготовки каркаса и рёбер жёсткости раскладываются на ровной поверхности, проверяются правильность конструкции;
    • все детали свариваются в единую конструкцию, для соблюдения правильной формы применяются угольники;

    Здесь показано, как правильно сварить ворота из профильной трубы 40 20 своими руками
    Здесь показано, как правильно сварить ворота из профильной трубы 40 20 своими руками Источник zabor-vorota-stolby.ru
    Смотрите также: Каталог компаний, что специализируются на заборах и ограждениях

    • привариваются петли, задвижки, кронштейны для замков и дополнительных устройств;
    • ворота привариваются к столбикам 100 х 100мм;
    • вся конструкция зачищается, убирается ржавчина, окалина;
    • ворота покрываются грунтовкой.

    Далее производится подготовка места установки ворот. На этом этапе следует учитывать материал покрытия въезда. Если въездная дорога покрыта асфальтом, плиткой или бетоном, достаточно оставить зазор между створкой и землей в 5 см. Если въезд грунтовый, необходимо оставить зазор не менее 10 см. С учетом этого выкапываются ямы для установки столбов. Дальнейшая сборка производится в следующей последовательности:

    • снимаются завесы со створками;
    • столбы устанавливаются на глубину 1-1,5 метра и бетонируются;
    • после затвердевания бетона навешиваются створки;
    • окрашивается конструкция;
    • к каркасу с помощью саморезов или заклёпок крепится профлист;
    • врезается замок, устанавливаются ручки, шпингалеты.

    Для надёжной фиксации шпингалетов в землю углубляются металлические трубки. Шпингалет должен углубляться в трубку не менее, чем на 10 см для предотвращения самопроизвольного открытия при сильном ветре.

    Готовые ворота
    Готовые ворота Источник stella-partner.ru

    Монтаж деревянных ворот

    Опорами служат бревна. Устанавливаются по одинаковой схеме с металлопрофилем. Особого внимания требует процесс гидроизоляции: обработка смолой, битумом, рубероидом обязательна. Детали для открывания и закрывания половинок состоят из 2-х пластин. Одни крепят на полотно створки. Конструкцию устанавливают в воротный проем, выравнивают, проверяют на отсутствие перекосов. Вторые половины пластин крепят к столбу. Таким образом следует приварить все петли. Остается обработать готовое изделие антисептиком и покрасить.

    как сделать ворота своими руками чертеж

    Раздвижные ворота своими руками

    Раздвижные ворота – это отличный вариант для дома или дачи. Они обладают надежной конструкцией и имеют длительный срок службы. Раздвижные ворота изготавливаются из профильной трубы и обшиваются различными материалами, в том числе, металлопрофилем.

    Раздвижные ворота бывают двух видов:

    • Рельсовые – устаревшая модель, применяемая в основном на промышленных предприятиях.
    • Консольные – наиболее распространённый вариант. Данная конструкция предусматривает наличие консоли, которая является продолжением ворот и спрятана за забором. Благодаря ей ворота перемещаются по откатным тележкам, прикрепленным к фундаменту. Каждый откатной механизм снабжен подшипниками с полимерными или металлическими катками. Сами тележки находятся в направляющей, что защищает их от загрязнения и атмосферных осадков.

    Раздвижные ворота на откатных тележках
    Раздвижные ворота на откатных тележках Источник vorota-goroda.ru

    Варианты отделки

    Металлоконструкцию необходимо защитить от воздействия природных и климатических явлений. Для этого поверхность грунтуют и окрашивают, и только потом приступают к облицовке.

    Более популярный вариант оформления ворот — листы профнастила. Широкая цветовая гамма позволяет подобрать нужный оттенок и идеально вписать конструкцию в общую картину участка.

    из профнастила

    Облицовка древесиной выглядит солидно, обеспечивая участку презентабельный вид. Чтобы оградить деревянные рейки от влияния климатических и атмосферных явлений, они подвергаются дополнительной обработке и покрываются антисептическими и влагоотталкивающими веществами.

    Металлическая сетка – самый дешевый способ зашить ворота, она отличается долгим сроком службы, не сильно подвержена коррозии.

    с сеткой рябицей

    Поликарбонат – новый элемент на рынке строительных материалов, однако уже успел приобрести популярность, благодаря легкости монтажа и простоте крепления на каркас.

    Металлическая конструкция для отделки ворот будет надежной и прочной, но тяжелой, что потребует дополнительного усиления и большего количества крепежных деталей.

    Расчет конструкции

    Несмотря на простоту конструкции, необходимо знать, как правильно сварить ворота. Первым этапом являются подготовительные мероприятия, включающие в себя расчет конструкции. На этапе проектирования следует учесть такие моменты:

    1. Конструктивные особенности. Это могут быть откатные или распашные ворота, имеющие ручное или автоматическое управление.
    2. Обшивка каркаса. Для нее могут использоваться профильные листы, дерево, поликарбонат, сетка или металл.
    3. Необходимые замеры. Тщательность выполнения замеров позволит без проблем выполнять въезд на территорию приусадебного участка. При этом должна быть учтена площадь для открытия ворот в случае выбора распашных конструкций.
    4. Создание чертежа. Разработка чертежа проводится с учетом замеров и особенностей конструкции, учитывая калитку, точки фиксации, присоединение автоматической системы управления, а также необходимости использования ребер жесткости и элементов усиления.

    При соблюдении всех этапов разработки чертежа можно точно понять потребности в материалах и другие нюансы. Дополнительно следует учитывать и такие моменты:

    • для въезда легкового автомобиля длина створок должна составлять минимум 3 м;
    • размер калитки должен составлять около 90 см;
    • высота не должна отличается от высоты забора более чем на 15-20 см;
    • стойки следует предварительно забетонировать или прикрепить к стойкам забора.

    После расчета конструкции требуется подготовить материалы и инструменты для ее изготовления. К материалам относятся профильные трубы, обшивочный материал, замки и элементы фиксации полотен, декоративные детали, грунтовка и эмаль.

    К необходимому оборудованию следует отнести сварочный аппарат, дрель, болгарку, молоток, рулетку, уголок, уровень, шлифовальный круг, напильник и кисточки для нанесения грунтовки и краски.

    Важная информация

    При изготовлении ворот из труб нужно учесть множество нюансов, чтобы работа получилась качественной и долговечной. Необходимо правильно выбрать материалы, выполнить расчеты, а также проверить наличие необходимых инструментов. С них, пожалуй, и начнем.

    Какие инструменты и материалы нужно подготовить?

    Чтобы выполнить работу, мы использовали следующие инструменты и материалы:

    • Сварочный инвертор
    • Электроды диаметром 3 мм
    • Сварочный генератор, поскольку на участке не было электричества
    • Болгарка + шлифовальный и отрезной круг
    • Рулетка
    • Угольник
    • Уровень
    • Профильные трубы
    • Петли
    • Теплоизоляционный материал (в нашем случае пенопласт)
    • Облицовочный материал (в нашем случае металлические листы)
    • Краска и грунтовка + валик
    • Монтажная пена

    Выбираем материалы

    Самое главное, что нужно сделать — правильно выбрать материалы. Ведь именно от них во многом зависит прочность и долговечность всей конструкции.

    Вы можете сварить гаражные ворота из уголков или профильных труб. Второй вариант более надежный и долговечный, по нашему опыту. Именно поэтому сейчас мы не будем рассказывать, как сварить ворота на гараж из уголков. Это тема для отдельной статьи.

    Профильная труба может быть квадратной, овальной или прямоугольной. Лучше использовать квадратную. Из квадратной трубы получаются надежные и красивые ворота, и с таким профилем легче работать. Конечно, можно сварить ворота на гараж из круглой трубы, но такая работа сложнее и дороже.

    С профилем разобрались. Теперь нужно выбрать материал, из которого изготовлена наша профтруба. Если бюджет совсем ограничен, то можно купить трубы из углеродистой стали, они стоят дешевле. Самый лучший вариант — трубы из нержавейки, но придется потратиться. Оптимальный выбор — трубы из низколегированной стали.

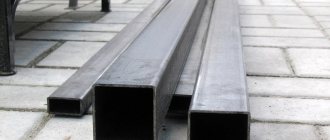

    профильные трубы

    Далее нужно определиться с толщиной стенки трубы. Производители предлагают изделия с толщиной от 1 до 20 мм. В нашем случае 2 мм будет достаточно. Брать трубы с большей толщиной стенки нецелесообразно при сборке гаражных ворот.

    Что касается размеров, то подготовьте трубы 40х20 мм. Это универсальный размер, его легко найти в продаже, стоит относительно недорого, отлично выдерживает нагрузки.

    В качестве облицовки мы используем металлические листы толщиной 2 мм. Также можно использовать профнастил или дерево.

    сварка гаражных ворот

    Дополнительно створки можно утеплить с помощью пенопласта. Если вы зимой подолгу проводите время в гараже, то утепление существенно снизит затраты на отопление. Пенопласт стоит дешево и отлично подходит для этих целей.

    После сборки и монтажа ворота можно покрасить, чтобы защитить от преждевременной коррозии. Выбирайте краску для наружных работ.

    Что нужно учесть?

    Чтобы ворота соответствовали всем требованиям, продумайте каждую мелочь. Для начала выберите тип конструкции. От нее будет зависеть расход материала и сложность проведения работ. Ниже вы можете видеть наиболее распространенные варианты каркаса ворот.

    ворота для гаража разновидности

    Далее определитесь, будет ли конструкция усложняться какими-либо дополнительными элементами. Например, калиткой, вписанной в одну из створок ворот. Это тоже влияет на расход материала и сложность сварки. В нашем случае калитки не будет.

    Определитесь с тем, из какого материала будете делать облицовку. На наш взгляд самый оптимальный вариант — металлические листы толщиной в пару миллиметров. Позаботьтесь о выборе краски и ее цвете.

    Сделайте подробный чертеж, не собирайте створки «на глаз». Иначе рискуете получить покосившиеся кривые ворота. Исходя из сделанного чертежа рассчитайте количество материалов и приобретите их с небольшим запасом. Так вы будете уверены, что в ходе работ вам точно хватит всех комплектующих.
