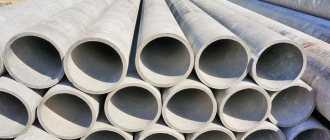

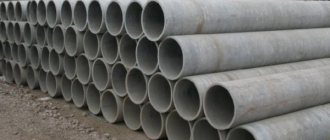

Трубы хризотилцементные находят применение для монтажа инженерно-технических коммуникаций разного назначения, они состоят из асбеста (хризотила), воды и цемента. Трубы хризотилцементные безнапорные обладают высокой устойчивостью к коррозии, механическому воздействию, температурным перепадам и прочностью на всем протяжении. Асбестовое волокно в составе выполняет функцию армирования конструкции трубопроводной системы.
В зависимости от конструктивных особенностей различают трубопрокат двух вариантов исполнения – обычного и тонкостенного:

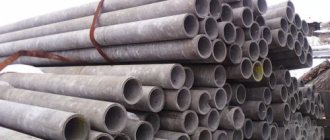

- Труба хризотилцементная БНТ. В процессе производства трубопрокат проходит процедуру армирования, что позволяет его использоваться в качестве монолитных деталей для сооружения фундамента зданий и сооружений;
- Трубы асбестоцементные безнапорные тонкостенные БНТТ.
Трубы асбестоцементные БНТ и БНТТ имеют широкую сферу применения и выступают отличной альтернативой пластиковым и металлическим аналогам. Их основное преимущество заключается в низкой стоимости при продолжительном сроке службы (до 30-60 лет).
Трубопрокат используются для разных целей:
- Монтаж вентиляционных коммуникаций и кабельный каналов связи;
- Обустройство самотечных канализационных сетей;
- Установка дымоходных конструкций и дымоотводящих каналов;
- Устройство мусоропроводов;
- Строительство фундамента зданий;
- В дренажных коллекторах мелиоративных систем.
Группа осуществляет продажу широкого ассортимента цветного, нержавеющего и черного металлопроката. Мы также предлагаем нашим клиентам купить безнапорные асбестоцементные трубы разного типоразмера и двух вариантов исполнения – обычного и тонкостенного. Наша компания осуществляет доставку по всей России и странам СНГ, гарантирует самые доступные на рынке цены на трубы хризотилцементные безнапорные.
Трубы безнапорные
Сертификаты соответствия
Геометрические размеры безнапорных труб
| Условный проход труб Dу | Диаметр трубы | Толщина стенки трубы, s | Длина трубы, L | |||||
| наружный D | внутренний* d | |||||||
| БНТ | БТ | БНТ | БТ | БНТ | БТ | БНТ | БТ | |
| 100 | 118 | 108 | 100 | 94 | 9 | 7 | 3950 | 3950 |
| 111 | 97 | |||||||
| 150 | 161 | 150 | 141 | 134 | 10 | 8 | ||
| 153 | 137 | |||||||
| 200 | 222 | 204 | 200 | 180 | 11 | 11 | 5000 | 3950 |
| 204 | 12 | 5000 | ||||||
| 250 | 266 | 250 | 238 | 228 | 14 | 11 | 5000 | |
| 253 | 227 | 13 | ||||||
| 300 | 320 | 290 | 292 | 266 | 14 | 12 | ||
| 301 | 269 | 16 | ||||||
| 350 | — | 350 | — | 322 | — | 14 | ||
| 400 | 407 | 387 | 365 | 349 | 21 | 19 | ||
| 397 | 355 | 21 | ||||||
| 500 | 508 | 484 | 456 | 438 | 26 | 23 | ||
| 514 | 490 | 466 | 24 | 26 | ||||
Механические характеристики
| Условный проход труб Dу | Наименование показателя | |||||
| Гидравлическое давление при испытании труб на водонепроницаемость, МПа, не менее | Минимальные нагрузки при испытании труб на изгиб, Н | Минимальные нагрузки при испытании труб на раздавливание, Н | ||||
| БНТ | БТ | БНТ | БТ | БНТ | БТ | |
| 100 | 0,4 | 0,4 | 1764 | 1800 | 4508 | 2842 |
| 150 | 3920 | 3900 | 3920 | 2548 | ||
| 200 | — | — | 3136 | 3136 | ||
| 250 | — | — | 3626 | 2352 (Dн 250мм) | ||
| 3234 (Dн 253мм) | ||||||
| 300 | — | — | 4116 | 2744 (Dн 290мм) | ||
| 4116 (Dн 301мм) | ||||||
| 350 | — | — | — | 3528 | ||
| 400 | — | — | 4900 | 4900 | ||
| 500 | — | — | 5880 (Dн 508мм) | 4802 (Dн 484мм) | ||
| 6116 (Dн 514мм) | 5390 (Dн 490мм) | |||||

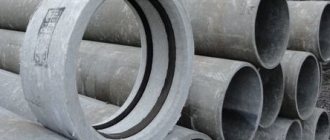

Соединительные муфты для асбестоцементных труб
Арматуру производят из смеси цемента, воды и хризотила.
Хризотил – разновидность асбеста, безопасная для организма человека. Волокнистый материал невзрывоопасен, не растворяется в воде, обладает химической инертностью.
Оборудование изготавливают под асбестоцементные безнапорные (БНТ) и тонкостенные (БНТТ) трубы.
Области применения асбестоцементных муфт для безнапорных труб БНТ включают:
- наружные канализации;
- линии телефонной связи;
- вытяжная вентиляция (дымоходы);
- мусоропроводы;
- мелиоративные системы.
Помимо этого, оборудование используют для попутного дренажа теплопроводов.
Арматура обладает высокой гидроизоляцией, может использоваться во влажном грунте. Благодаря низкой теплопроводности ее применяют при возведении теплосетей. Хризотилцементный материал промерзает меньше, чем сталь.
К другим достоинствам оборудования относят:
- небольшой вес;
- прочность;
- устойчивость к высоким и низким температурам;
- невосприимчивость к коррозии, воздействию прямых солнечных лучей.
Недостатки БНМ заключается в их хрупкости при перевозке, так как невозможно складировать большое количество изделий друг на друга. Муфты имеют низкую сопротивляемость подвижным грунтам.
Комплектация арматуры включает: муфты, трубы, резиновые уплотнительные кольца. Все оборудование должно иметь один класс. Количество муфт и уплотнителей определяется индивидуально и оговаривается заказчиком отдельно.
Технические характеристики
Государственный стандарт 31416-2009 регламентирует сферы применения, технические параметры, размеры, методы контроля арматуры. Для оборудования с условным давлением 0,6-1,2 МПа возможно исполнение с двумя / четырьмя канавками для уплотнителей.
- Рабочее давление: 0,3-1,6 МПа.
- Температура рабочей среды: до 115 °С.
- Внутренний диаметр: 140-533 мм.
Изделие проверяют визуально на наличие дефектов. Проверка гидравлическим давлением позволяет определить степень водонепроницаемости.
Купить хризотилцементную муфту БНМ можно через форму заявки на сайте или электронную почту. Товар соответствует государственному стандарту. Паспорта качества, сертификаты соответствия прилагаются.
Муфты хризотилцементные безнапорные представляют собой соединительные элементы, которые используются при монтаже инженерных сетей разного назначения. Они обеспечивают высокую герметичность и надежность соединения отдельных элементов трубопроводов – дренажных систем, тепловых трасс, канализации, вентиляционных воздухопроводов.
Трубы напорные
Геометрические размеры
| Условный проход труб Dу | Наружный диаметр обточенных концов D | Внутренний диаметр* d | Толщина стенки обточенного конца s | Длина трубы L | ||||
| BT6 | BT9 | BT12 | BT6 | BT9 | BT12 | |||
| 100 | 122 | 104 | 100 | 96 | 9 | 11 | 13 | 3950 |
| 150 | 168 | 146 | 141 | 135 | 11 | 13,5 | 16,5 | |
| 200 | 224 | 200 | 196 | 188 | 12 | 14 | 18 | 5000 |
| 250 | 274 | 248 | 242 | 234 | 13 | 16 | 20 | |
| 300 | 324 | 292 | 286 | 276 | 16 | 19 | 24 | |
| 400 | 427 | 385 | 377 | 363 | 21 | 25 | 32 | |
| 500 | 528 | 476 | 466 | 450 | 26 | 31 | 39 | |
Механические характеристики
| Условный проход труб Dу | Наименование показателя | |||||||||||
| Гидравлическое давление при испытании труб на водонепроницаемость, МПа | Гидравлическое давление при испытании труб наразрушение, МПа | Минимальные нагрузки при испытании труб на изгиб, Н | Минимальные нагрузки при испытании труб на раздавливание, кН | |||||||||
| BT6 | BT9 | BT12 | BT6 | BT9 | BT12 | BT6 | BT9 | BT12 | BT5 | BT9 | BT12 | |
| 100 | 1,2 | 1,8 | 2,4 | 2,4 | 3,6 | 4,8 | 4 | 4,5 | 5 | 8 | 11 | 13 |
| 150 | 2,1 | 3,1 | 4,2 | 9,2 | 11 | 12,2 | 8 | 11 | 15 | |||
| 200 | — | — | — | 8 | 12 | 17 | ||||||
| 250 | 1,8 | 2,7 | 3,6 | 8 | 13 | 19 | ||||||
| 300 | 9 | 14 | 22 | |||||||||
| 400 | 15 | 18 | 29 | |||||||||
| 500 | 16 | 22 | 34 | |||||||||
Изготовление. Нормативные документы
Технология изготовления достаточно проста. Хризотил-асбест и цемент смешивается в камерно-ситовом цилиндре с добавлением воды, после чего происходит естественный, либо контролируемо-принудительный процесс обезвоживания смеси.
Когда содержание влаги достигает заданного порога, начинается процесс «обертывания». На втулку (стержень или модельный шаблон) наматывают получившиеся полотна. Процесс продолжают до тех пор, пока толщина стенки не достигнет нужного размера. После первого этапа проходит торцовка – в зависимости от заказа труба нарезается в соответствии с заявленной длиной. Оставшиеся части трубы в дальнейшем будут использоваться в виде соединительных муфт к трубам меньшего диаметра.
На данный момент безнапорные асбестоцементные трубы производят по ГОСТу 1839-80, 31416-2009 диаметром 100мм, 150мм, 200мм, 250мм, 300мм, 400мм. и 500мм. Напорные асбестоцементные трубы производятся только по ГОСТу 31416-2009.
Хризотилцементные трубы, производимые по ТУ 5786-008-00281571-2011(техническому условию) немного отличаются от хризотилцементные труб, производимых по ГОСТу. Отличие в условном проходе (диаметре) и толщине стенки. Но данные отличия незначительные. Диметр (условный проход) 100мм, 150мм, 200мм, 250мм, 300мм, 350мм, 400мм, и 500мм.
Ниже приведено небольшое сравнение асбестоцементных труб по ГОСТу и по ТУ (техническому условию):
| № п/п | ГОСТ/ТУ | Условный проход (мм) | Наружный диаметр (мм) | Внутренний диаметр (мм) | Толщина стенки (мм) | Длина (мм) | Тип трубы |
| 1 | ТУ | 100 | 109 | 95 | 7 | 3950 | БНТТ |
| 2 | ГОСТ | 100 | 118 | 100 | 9 | 3950 | БНТ |
| 3 | ТУ | 150 | 145 | 130 | 8 | 3950 | БНТТ |
| 4 | ГОСТ | 150 | 161 | 141 | 10 | 3950 | БНТ |
| 5 | ТУ | 200 | 198 | 180 | 9 | 3950 | БНТТ |
| 6 | ГОСТ | 200 | 213 | 191 | 11 | 3950 | БНТ |
| 7 | ТУ | 200 | 198 | 180 | 9 | 5000 | БНТТ |
| 8 | ГОСТ | 200 | 213 | 191 | 11 | 5000 | БНТ |
| 9 | ТУ | 250 | 250 | 228 | 12 | 5000 | БНТТ |
| 10 | ГОСТ | 250 | 252 | 228 | 12 | 5000 | БНТ |
| 11 | ТУ | 300 | 293 | 269 | 13 | 5000 | БНТТ |
| 12 | ГОСТ | 300 | 309 | 279 | 15 | 5000 | БНТ |
| 13 | ТУ | 350 | 348 | 320 | 14 | 5000 | БНТТ |
| 14 | ТУ | 400 | 388 | 356 | 16 | 5000 | БНТТ |
| 15 | ГОСТ | 400 | 402 | 394 | 17 | 5000 | БНТ |
| 16 | ТУ | 500 | 499 | 455 | 22 | 5000 | БНТТ |
| 17 | ГОСТ | 500 | 514 | 465 | 24 | 5000 | БНТ |
Также асбестовые трубы, изготовленные по ГОСТу и ТУ, отличаются стоимостью – трубы по ТУ (техническому условию) стоят значительно дешевле.
Цены на хризотилцементные трубы
| № п/п | Наименование продукции | Ед. изм | Вес, кг | Цена руб/ед со склада | Муфта п/э | Муфта а/ц | Заглушка п/э | Количество в пачке | Норма загрузки в автотранспорт |
| Асбестоцементные трубы безнапорные ГОСТ 31416-2009 | |||||||||
| 1 | Труба ф 100, L=3,95м | труба | 24,0 | 387,04 руб. | 15,93 руб. | 41,30 руб. | 17,11 руб. | 62 | 868 |
| 2 | Труба ф150, L=3,95м | труба | 37,1 | 630,12 руб. | 23,01 руб. | 67,26 руб. | 31,72 руб. | 35 | 490 |
| 3 | Труба ф200, L=5,0м | труба | 100,0 | 1 555,24 руб. | 83,19 руб. | 122,72 руб. | 1 | 180 | |
| 4 | Труба ф250, L=5,0м | труба | 90,0 | 2 007,18 руб. | 160,48 руб. | 1 | 95 | ||
| 5 | Труба ф300, L=5,0м | труба | 161,0 | 2 977,14 руб. | 187,03 руб. | 212,40 руб. | 1 | 90 | |
| 6 | Труба ф400, L=5,0м | труба | 250,5 | 4 829,74 руб. | 388,22 руб. | 1 | 45 | ||
| 7 | Труба ф500, L=5,0м | труба | 430,0 | 8 590,40 руб. | 594,72 руб. | 1 | 28 | ||
| Асбестоцементные трубы безнапорные СТО 00281559-004-2012 | |||||||||
| 1 | Труба ф 100-7, L=3,95м | труба | 295,00 руб. | 15,93 руб. | 41,30 руб. | 17,11 руб. | |||
| 2 | Труба ф150-8, L=3,95м | труба | 467,28 руб. | 23,01 руб. | 67,26 руб. | 31,72 руб. | |||
| 3 | Труба ф200-11, L=5,0м | труба | 1 203,60 руб. | 83,19 руб. | 122,72 руб. | ||||
| 4 | Труба ф250-11, L=5,0м | труба | 1 742,86 руб. | 160,48 руб. | |||||
| 5 | Труба ф300-12, L=5,0м | труба | 2 332,86 руб. | 187,03 руб. | 212,40 руб. | ||||
| 6 | Труба ф400-19, L=5,0м | труба | 3 980,14 руб. | 388,22 руб. | |||||
| 7 | Труба ф500-21, L=5,0м | труба | 7 505,98 руб. | 594,72 руб. | |||||
| Асбестоцементные трубы напорные ВТ-6 ГОСТ 31416-2009 | |||||||||
| 1 | Труба ф100, L=3,95м | труба | 36,0 | 606,52 руб. | 440 | ||||
| 2 | Труба ф150, L=3,95м | труба | 60,0 | 971,14 руб. | 240 | ||||
| 3 | Труба ф200, L=5,0м | труба | 117,0 | 1 846,70 руб. | 140 | ||||
| 4 | Труба ф250, L=5,0м | труба | 150,0 | 3 213,14 руб. | 95 | ||||
| 5 | Труба ф300, L=5,0м | труба | 212,0 | 3 570,68 руб. | 70 | ||||
| 6 | Труба ф400, L=5,0м | труба | 364,0 | 6 043,96 руб. | 40 | ||||
| 7 | Труба ф500, L=5,0м | труба | 536,0 | 10 771,04 руб. | 20 | ||||
| Асбестоцементные трубы напорные ВТ-9 ГОСТ 31416-2009 | |||||||||
| 1 | Труба ф 100, L=3,95м | труба | 36,3 | 782,34 руб. | 440 | ||||
| 2 | Комплект ф100: а/ц муфта+2 кольца | шт | 3,5 | 90,86/49,56 руб. | 440м+880к | ||||
| 3 | Труба ф150, L=3,95/ 5,0м | труба | 60,0 | 1 152,86 руб. | 240 | ||||
| 4 | Комплект ф150: а/ц муфта+2 кольца | шт | 5,6 | 112,69/63,72 руб. | 240м+480к | ||||
| 5 | Труба ф200, L=5,0м | труба | 122,0 | 2 296,28 руб. | 140 | ||||
| 6 | Комплект ф200: а/ц муфта+2 кольца | шт | 8,7 | 156,94/77,29 руб. | 140м+280к | ||||
| 7 | Труба ф250, L=5,0м | труба | 180,0 | 3 498,70 руб. | 95 | ||||
| 8 | Комплект ф250: а/ц муфта+2 кольца | шт | 10,6 | 220,07/91,45 руб. | 95м+190к | ||||
| 9 | Труба ф300, L=5,0м | труба | 238,0 | 4 292,84 руб. | 70 | ||||
| 10 | Комплект ф300: а/ц муфта+2 кольца | шт | 14,5 | 264,91/105,02 руб. | 70м+140к | ||||
| 11 | Труба ф400, L=5,0м | труба | 409,0 | 7 516,60 руб. | 40 | ||||
| 12 | Комплект ф400: а/ц муфта+2 кольца | шт | 22,7 | 420,08/132,16 руб. | 40м+80к | ||||
| 13 | Труба ф500, L=5,0м | труба | 637,0 | 11 614,74 руб. | 20 | ||||
| 14 | Комплект ф500: а/ц муфта+2 кольца | шт | 33,8 | 618,91/166,97 руб. | 20м+40к | ||||

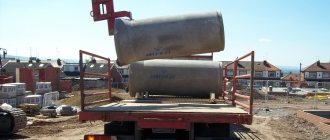

Осуществляем доставку любого количества своим транспортом. Стоимость доставки: МАЗ — 10000 р., КАМАЗ — 8500 р. Цена с доставкой действует только при полной загрузке машины по Москве и в пределах 20 км от МКАД. На большие расстояния цена договорная. Формируем сборные а/машины.
