Преимущества и недостатки керамических канализационных труб: как выбрать и установить самостоятельно

Процесс изготовления канализационных труб на основе керамики осуществляется с использованием тугоплавкой глины, а их формирование становится возможным за счет функциональности экструдера. В дальнейшем изделия попадают в печь, температура в которой может достигать 1300 °C. Далее с помощью глиняной глазури обрабатывается внутренняя поверхность цилиндрических конструкций. На последнем этапе трубы помещаются в сушильную камеру, где при температуре 80 °C они превращаются в готовые изделия.

Что это за трубы

Представляют собой твердые трубные изделия из обожженной глины, отличающиеся особой прочностью и гладкой поверхностью. Им не страшны коррозия, воздействие химических реагентов, и даже влияние временных факторов.

Как показала практика, служить они могут больше 100 лет.

Немного истории

Возраст изготовления древнейшей керамической канализации, найденной в Афинах, специалисты определили в 8 тысяч лет. Подобным археологическим находкам близ индийского городка Мохенджо-Даро, на территориях Римской империи и Вавилона, 2600 лет. Уже тогда люди открыли характерные свойства природной глины, освоили производство керамических трубопроводов. Причем исследования показывают, что нынешняя керамика по своему составу практически не отличается от древней.

Требования ГОСТ

Трубы керамические канализационные имеют задокументированный стандарт производства, который (с поправками, последняя от апреля 2018 г.) действует с 1983 года, а разработан годом ранее. Документ на технические условия называется ГОСТ 286-82.

Согласно этому документу, керамические трубы должны:

• Иметь внутренний диаметр от 150 до 600 мм с шагом в 5 см – всего 10 наименований. Допускаемое предельное отклонение от номинального диаметра от 7 до 12 мм. Показатель растет в зависимости от увеличения диаметра труб.
• Размер раструба привязан к диаметру трубы, составляет: от 224 мм на минимальном значении, до 734 мм на максимальном. Допустимые отклонения размера раструба совпадают с таковыми для внутреннего диаметра трубных изделий.

Все вышеперечисленные данные являются табличными величинами. Документально регулируется длина выпускаемых изделий. Производители предлагают стандартные размеры от 1 м до 1,5 м с шагом в 10 см (всего 6 вариантов). Производитель может (по договоренности с заказчиком) выпустить изделия нестандартной длины, сохранив остальные размеры.

Допустимые отклонения при производстве:

• кривизна окружности сечения трубы не должна выходить за рамки предельных отклонений диаметра;
• конусность раструба не больше 8 мм;
• уменьшение глубины канавок на раструбе допустимо не более чем до 1 мм, если суммарная длина не превышает 5 см;
• кривизна погонного метра трубы первого сорта допустима от 8 до 11 мм;
• кривизна погонного метра изделий высшего сорта не превышает 7-8 мм;
• плоскость среза не должна отклоняться от прямого угла с направляющей осью более чем на 4 мм для мелких труб (15-30 см), не более чем на 11 мм для больших (35-60 см);
• минимальное давление внутри системы – 0,15 мПа;
• водопоглощение черепка не более 7,5-8%;
• устойчивость к химическому воздействию от 93%;
• погрешности в нанесении глазури: 1% внутри трубы, до 5% на внешней стороне;
• недопустимы трещинки в виде сетки, одиночные дефекты более 3 мм глубиной и 1 см длиной;
• сколы на срезе ограничиваются ¼ частью от толщины стенки изделия.

Государственный стандарт регулирует не только производство, но и складирование, хранение, транспортировку. Согласно правилам, керамические трубы выпускают партиями одинаковой длины до 4000 шт. Отгружаемый товар сопровождается документацией. В ней указывают производителя и его реквизиты, характеристики и сортность изделий, дату выпуска, номер партии.

Обратите внимание! Маркировка размеров на трубы наносится в см, а не в мм. Например, на трубе диаметром 160 мм и длиной в 1300 мм будет написано «16-130 ГОСТ 286-82».

Когда необходимо устанавливать керамические трубы

Их можно устанавливать в самых неблагоприятных условиях. Керамика не боится агрессивных химических веществ. Для прокладки канализации, где присутствуют стоки, содержащие множество токсичных элементов, такой материал является самым подходящим.

Трубы из керамики переносят механические нагрузки грунта, их можно укладывать глубоко под транспортными дорогами, прокладывать в горных массивах. Устойчивость к перепадам температур в широком диапазоне позволяет использовать их в дымоходных системах.

Недостатки керамической канализации

Преимущества, которые керамика демонстрирует в сравнении с металлом и пластмассой, не позволяют игнорировать её минусы. К таковым относятся:

• хрупкость;
• неустойчивость к отрицательным температурам;
• сложность «холодной» обработки;
• большой удельный вес;
• сложность транспортировки и монтажа;
• высокая стоимость при малых масштабах строительства водоотводящих и канализационных сетей.

Несмотря на высокую механическую прочность и устойчивость к статическим и динамическим нагрузкам керамика является весьма хрупким материалом. Удары, резкие перепады внутреннего или внешнего давления, механическое напряжение в процессе монтажа вполне способны привести к разрушению трубы. Существенным недостатком материала является его неустойчивость к отрицательным температурам. Вследствие этого керамические трубы не используются в регионах с суровым климатом.

Чтобы разрезать и соединять керамические трубы, необходимо специальное оборудование

Весит керамика немногим меньше чугуна. При этом она сложна в транспортировке и складировании. Что касается монтажа, для сохранения целостности труб, их правильной подгонки и состыковки требуется наличие специального оборудования, а также подложки, исключающей продавливание почвы под весом элементов канализационной сети.

Полезная информация! Элементы керамических трубопроводов имеют небольшую длину, что увеличивает количество соединений и усложняет их герметизацию. Таким образом, применение керамики нецелесообразно при частном жилищном строительстве – куда выгоднее использовать её для прокладки производственных инженерных сетей.

Сфера применения труб из керамики

Керамические трубы находят применение не только в канализационных сетях. Выдающиеся характеристики материала позволяют применять их в разных сферах строительной индустрии.

В устройстве дымоходов подобные дымоотводы не образуют ржавчину от конденсата. Благодаря своим гладким стенкам не засоряются сажей, обладают хорошей тягой и долгим сроком службы.

В дренажных системах используют каналы с нанесенной специальной перфорацией.

Для проводки систем водоснабжения, газовых и тепловых магистралей в труднодоступных местах из них сооружают микротоннели.

Где используются

Керамические конструкции применяются для создания различных инженерных систем. Выделяется несколько разновидностей изделия в зависимости от сферы использования:

• Для канализации используют керамические трубы с диаметром от 15 сантиметров и больше. Применять керамические трубы для канализации начали несколько десятилетий назад.
• С целью дренажа используются аналогичные по диаметру секции, характеризуются перфорацией на стеках. Свойственная черта – эксплуатация во всех разновидностях почвы.
• Керамические конструкции применяются с диаметром, начиная с 36 сантиметров и выше. Основываясь на этих изделиях, прокладываются системы водоснабжения, устанавливаются газопроводы.
• Керамика характеризуется высокой степенью устойчивостью к коррозии, что делает возможным её использование для дымохода и внешней канализации. Действие угарного газа минимально.

Это интересно: Средства для прочистки канализации

Технические характеристики и свойства

Керамические трубы для канализации отличаются следующими параметрами:

• Высоким уровнем твердости, сопоставимой с твердостью стальных изделий.
• Абсолютным отсутствием коррозии.
• Способностью не изменяться под влиянием окружающей среды, химических веществ, механического воздействия грунта и содержащихся в нем элементов.

Вес и размеры

По весу керамические отводы сопоставимы с чугунными, они чуть легче. Один метр канализационной трубы внутренним диаметром 15 см, раструбом в 224 мм весит 32,5 кг.

Регламентируются следующие размеры канализационных отводов из керамики:

• Внутренний диаметр – от 150 мм до 600 мм.
• Длина нарезки – от 60 до 70 мм.
• Номинальная длина отводов – 1-1,5 метра.
• Внутреннее сечение раструба – от 224 до 734 мм.
• Толщина стенок изделия – 19-41 мм.

Износостойкость

Высокая сопротивляемость истиранию обусловлена слоем глазури, наносимой на керамическую поверхность. Защитный слой состоит из трех частей: кварца, флюса и оксида алюминия.

Благодаря своим специфическим свойствам и высокотехнологичной обработке трубопроводы из керамики работают со сроком, намного превышающим сто лет. Они не меняют свои качества под действием внешних сил, остаются неизменными в подземной укладке на протяжении всего срока службы.

Герметичность

Герметизацию отводов из керамики производят с помощью битумных смесей, эпоксидной смолы, полиуретановых уплотнителей в виде эластичных муфт. Малая длина элементов керамического трубопровода увеличивает число стыков, поэтому герметизации приходится уделять особое внимание при монтажных работах.

Прочность

Высокие прочностные характеристики позволяют прокладывать керамические трубы в грунте на большой глубине, под дорогами с интенсивным автомобильным движением.

Вместе с тем керамику отличает хрупкость: изделие может лопнуть от механического удара. Это создает, например, проблемы при перевозке продукта, его складировании и хранении.

Водонепроницаемость

Данная характеристика показывает, при достижении какого гидравлического давления продукт начинает впитывать и пропускать через себя воду. Нормой для канализационной керамики является нагрузка в 1,5 кгс/см (1,5 бар).

Водостойкость материала достигается за счет высокотемпературной обработки глины и внесению в её состав минеральных добавок. Это существенно снижает пористость структуры, делает изделие водонепроницаемым, как того и требуют нормы ГОСТа.

Быстрота очищения

Гладкие стенки керамического отвода способствуют быстрому продвижению стоков. Они, в свою очередь, не позволяют образовываться в каналах засорам, скапливаться органическим отложениям. Высокая кислотостойкость, полное отсутствие ржавчины не дает возможности агрессивным химическим элементам разрушать трубу, создавать очаги загрязнений.

Разновидности фитингов для ПВХ канализации

Производители ПВХ-труб для канализации предусмотрели фитинги для всевозможных конфигураций систем отвода сточных вод, чтобы максимально облегчить монтаж и обеспечить возможность самых сложных схем. Кроме того, существуют переходники для подсоединения к старым чугунным трубам диаметром 50 мм и 110 мм.

Сфера применения

ПВХ-трубы и сточные переходники чаще всего применяются при оборудовании хозяйственно-бытовых систем канализации:

• для постоянного отвода жидкостей, температура которых не превышает +80°С;
• кратковременного воздействия температур +95°С (не более 1 минуты);
• химических веществ с кислотностью от 2 до 12.

Самые распространенные виды фитингов:

• муфта — предназначена для соединения параллельных труб;
• ревизионная муфта — оборудована специальным открываемым просветом для очистки системы отвода стоков;
• редукция — соединяет трубы разных диаметров и с чугунными элементами;
• тройник — для параллельного или наклонного ответвления с углом 45°, 65° и 90°;
• двухплоскостная крестовина — для создания 2 перпендикулярных ответвлений от труб с одинаковым или разным диаметром, с углами наклона — 45° и 90°;
• одноплоскостная крестовина — для 2 параллельных ответвлений с углом 45° и 90;
• отвод — позволяет осуществить поворот 2 труб под углом 30°, 40° и 90°;
• компенсационный патрубок — устанавливается при замене поврежденного вырезанного участка;
• заглушка — служит для перекрытия просвета трубы во время ремонта или ревизии канализационных систем;
• аэратор — устанавливают вверху канализационного стояка для недопущения выброса газов через унитаз.

Размеры канализационных фитингов и рекомендации по монтажу

Размеры ПВХ-труб и фитингов подбираются в соответствии с требованиями ГОСТа для безнапорной и напорной систем канализации, а размеры соединителей и переходников должны точно подходить под трубы.

Для обустройства наружной канализации существуют такие типоразмеры фасонных конструкций:

• муфты — 110-400 мм (ревизионные до 315 мм), длина 120-330 мм;
• отводы — 110-400 мм, расстояние между раструбами — 15-90 мм;
• тройник — 450-110-400 мм, боковые раструбы — 140-530 мм, высота от раструба до торцевой части — 140-500 мм;
• обратный клапан — 110-250 мм, длина — 300-520 мм;
• двухколенный сифон — 110-200 мм, длина — 510-820 мм.

Для монтажа внутренних систем выпускаются фитинги диаметром 50-200 мм. Крепление к стенам производится пластиковыми хомутами, которые усаживаются с помощью 2 анкеров.

1. Нарезка труб на куски нужного размера труборезами, болгаркой или ножовкой с обязательным созданием перпендикулярной оси.
2. Кромку тщательно шлифуется напильником и наждачной бумагой.
3. Если используются клеевые фитинги, места соединений обезжириваются. Только после этого наносится клей. Излишки убираются после состыковки элементов чистой ветошью.
4. Фитинги с резиновыми уплотнителями предварительно следует состыковать и отметить границу вхождения. В дальнейшем потребуется обеспечить компенсационный зазор в 1 см.
5. Для максимального снижения риска протечек контактирующие поверхности покрывают силиконовым герметиком.

Размеры тройников для канализационных конструкций

Все пластиковые тройники имеют одинаковую конструкцию, которая состоит из входного простого патрубка и 2 входных раструбов, которые и обеспечивают соединение с концами трубопровода. Они оснащены специальными резиновыми прокладками.

Для стандартных систем водоотведения тройники ПВХ имеют диаметр 110, 160, 200, 250 и 315 мм, для трубопровода большего размера возможно изготовление под заказ деталей, диаметры которых будут равны 400 и 500 мм.

Тройники с углами 45°, 87° и 90° оснащены патрубками разного сечения, поэтому поддерживают переход элементов конструкции с такими размерами:

• 50х50х45°,
• 50х50х87°,
• 110х50х45°,
• 110х50х87°,
• 110х110х45°.

Преимущества ПВХ-фитингов

Комплектующие для систем канализации из поливинилхлорида в первую очередь отличаются высокой прочностью и стойкостью к агрессивным средам сточных вод. Фитинги ПВХ имеют гарантийный срок службы 30-40 лет, а по факту могут прослужить намного дольше.

Большим плюсом этих изделий из ПВХ является простота и легкость монтажа. Для этого не требуется особых навыков, знаний и специального оборудования. Весь процесс сравним со сборкой деталей конструктора — один элемент вставляется в другой с размещением резиновой прокладки или нанесением тонкой полоски клея. В случае необходимости все ремонтные работы реализуются быстро.

Еще одно важное преимущество ПВХ-конструкций перед аналогами — низкая стоимость комплектующих при высоких эксплуатационных характеристиках

Особенности производства

Глиняное сырье очищают, перемалывают в порошок и высушивают.

Вводят шамот, другие наполнители, соединяют с водой и перемешивают до пластического состояния.

Далее массу выдавливают на экструдере и получают цилиндрические полые изделия.

Их режут металлической струной на отрезки и подсушивают.

Затем заготовки обмазывают глазурью и обжигают при температуре 1250—1300 в течение примерно 100 часов.

Результатом получается каменная труба.

Какую трубу выбрать для водоснабжения: разбираемся какие трубы лучше и почему

Сортамент труб для устройства коммуникаций обширен. Выпускаемая продукция значительно отличается по своим характеристикам: материалу, гибкости, прочности, долговечности. Пользователю часто сложно определить, какую трубу выбрать для водоснабжения дома или квартиры.

Тип трубопровода и транспортируемой среды, количество сантехнических точек в сети — все это факторы, которые перетягивают чашу весов пользу выбора того или иного типа.

В нашем материале мы попробуем разобраться с тонкостями выбора, а также расскажем о том как определить оптимальный диаметр трубопровода.

Нормативные требования к керамическим трубопроводам

Производство канализационных отводов из керамики и правила укладки магистралей из них регламентируются ГОСТом 286-82 и строительными нормами и правилами 3.05.04-85 «Наружные сети и сооружения водоснабжения и канализации».

ГОСТ регулирует:

• Внешний вид изделий.
• Размеры.
• Правила приемки.
• Методы проверки и испытаний.

Гост

Гост 286 был издан в 1982 году взамен прежнего документа 286-74.

В нем установлены требования к параметрам самой конструкции и типоразмерам изделий.

Канализационные отводы производятся с сечением и раструбами определенных размеров, соблюдением предельных отклонений. Так максимальный показатель по длине составляет 2 см на погонный метр.

Корпус изделий должен быть без трещин, каких-либо посечек и вздутий. Отсутствие глазури допускается только на 5% внешней поверхности и 1 % внутренней части изделия.

Правила приемки

Как и другие трубы, керамические изделия принимают партиями. Они состоят из отводов одного диаметра и равной длины. Партия включает не более 4 тысяч изделий.

Производитель обязан провести приемочные испытания на предмет соответствия продукции ГОСТу.

Методы контроля

Для этого из партии отбирают 50 любых отводов и проверяют визуально их внешний вид. Затем из труб, прошедших контроль, отбирают таким же способом определенное количество образцов и проводят проверку по каждому пункту нормативного документа.

В случае обнаружения дефекта хотя бы у одной трубы, производится проверка по проваленному показателю удвоенного количества изделий.

Причем отрицательные результаты повторных испытаний:

• По нагрузке и водонепроницаемости – приводят к браковке всей партии.
• По остальным показателям – к поштучной проверке отводов партии.

Покупатель вправе проводить проверку по любому показателю. Отбор продукции для испытаний производят такими же методами.

Типоразмеры замеряют обыкновенным измерительными средствами: рулеткой, линейкой, штангенциркулем, угольником. Методы замеров в каждом конкретном случае описаны в ГОСТе.

Испытания на прочность (внешнюю нагрузку) производят с помощью пресса и двутавровой балки.

Маркировка

В отличие от полимерных труб маркировка керамических отводов содержит только торговую марку производителя. Изделия высшей категории дополнительно обозначаются официальным знаком качества.

Основные сведения о производителе и продукции содержатся в паспорте, заполняемым на отгружаемый товар.

Размер и вес

Что касается размера керамических труб, то тут диапазон не слишком большой. В отличии от других видов, они выпускаются только стандартной длины, диаметра и т.д.

• диаметр составляет от 100 до 600 мм;
• толщина стенок – от 19 до 40 мм;
• длина от 1 до 1,5 метров.

В таблице ниже приведены все основные размеры керамических труб:

Преимущества и недостатки

Достоинства отводов из керамики намного перевешивают их недостатки.

• Монолитная плотность, большая прочность и высокий уровень твердости позволяет использовать их при прокладке под землей на большой глубине, под дорожными покрытиями, в горных породах.
• При этом керамика не меняет своих качеств под воздействием агрессивных природных сил, химических веществ. Она может служить и в качестве канализационной системы, и в коллекторах промышленного назначения.
• Срок службы превышает сто лет, что подтверждается археологическими раскопками.
• Продукт изготовляется из натуральных природных элементов, он абсолютно безвреден для окружающей среды.

Широкому распространению этих труб мешают их существенные недостатки.

• Материал очень боится ударной нагрузки: труба может лопнуть от небольшого удара, от образования льда внутри неё.
• Относительно большой вес, что осложняет монтаж магистрали.
• Высокая стоимость по сравнению со своими полимерными конкурентами.

Резка керамических изделий возможна только специальным оборудованием и несет риски откола изделия.

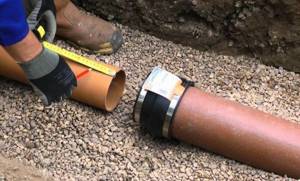

Принципы установки канализационной сети

Благодаря большому сроку эксплуатации керамических труб, использование такого вида изделий при прокладке провода перемещения нечистот является самым выгодным, с экономической точки зрения.

Помимо всего, полностью отсутствуют сведения о разрушениях и повреждениях труб из керамики для канализации неблагоприятной средой, в том числе кислотных веществ. Вот поэтому такие изделия часто применяются в строительных работах при установке канализационных линий в условиях промышленности. Иногда изделия из керамики вполне применимы в строительном процессе в целом или же ремонтных мероприятиях жилых домов.

Труба из керамики, которая предназначена для сооружения канализационной системы, имеет несколько достоинств

:

1. Практически отсутствуют шершавые включения;

2. Имеют высокую степень прочности к механическому воздействию;

3. Простой и легкий процесс установки;

4. Обладает высоким уровнем стойкости к колебаниям температурного режима и отрицательному влиянию неблагоприятных сред.

Недостатками, которые имеются у керамических изделий можно назвать

:

1. При перевозке или любом другом их перемещении и прокладке необходимо по максимуму соблюсти меры предосторожности.

2. Так как керамические изделия имеют маленькую длину, резко возрастают расходы на их соединение.

3. Перед началом установочного процесса нуждаются в предварительных подготовительных работах.

4. Для качественной установки необходимо выполнить работы по созданию материальной основы, которая призвана выдерживать тяжелые трубы.

Все отечественные изделия из керамики, которые применимы для систем канализации, должны производиться в строгом соблюдении строительных нормативов и государственных стандартов. Согласно приведенным нормативно-правовым актам, требования к качеству такого вида продукции являются строгими.

Советы по выбору изделий

Цена керамической канализации весьма высока. Поэтому выбор этого вида труб для домашней сети оправдан только в том случае, если в доме активно используются химические средства.

Они хорошо подойдут для создания дренажной системы: прослужат дольше, обеспечат экологическую чистоту.

Главными техническими параметрами остаются диаметр (чем он больше, тем толще и стенки трубы) и длина отводов.

Важно подобрать разводку так, чтобы не пришлось много резать труб.

Следует обращать внимание на отсутствие трещин, насечек на поверхности изделий.

Об установке

Использовать керамические трубы очень выгодно. Канализация служит долго, при этом расходы на обслуживание и ремонт минимизируются. Благодаря уникальности свойств изделия используются не только в быту, но и в промышленности. Их монтаж прост: для установки не требуются специальные изоляционные материалы. Характеристики изделий позволяют прокладывать их на участках, где есть блуждающие токи.

Переходники

Вес трубы, выполненной из керамики, немаленький, поэтому позаботиться о доставке нужно заранее. Из изделий производится монтаж дымоходов, собираются дымоотводящие системы каминов и пр. Керамические аналоги надёжны и долговечны, спрос на них каждый день растёт. Но есть и большой минус – материал хрупкий, поэтому монтаж должен производить квалифицированный персонал. Даже толстостенная труба легко расколется от точечного удара.

Особенности монтажа

Укладку безнапорной канализационной системы ведут от смотрового колодца раструбами навстречу движению потока.

Траншеи сооружают с уклоном, который обеспечит самотек стоков. Дно канав утрамбовывают, засыпают песчаной подушкой. Трубы укладывают с плотным прилеганием.

Необходимое оборудование и сырье

В ходе подготовительных работ подбирают:

• Отводы.
• Уплотнители (мастику или цементный раствор, пеньковую прядь).

Для безнапорной канализации потребуются трубы с раструбами.

Отводы без раструбов (проходческие) пригодны для дренажной системы.

Технология

Соединения отводов осуществляют путем вставления торца трубы в раструб до упора. Перед вставлением в раструб, торец трубы обматывают пеньковой прядью на высоту 1/3 раструба. Нарезки позволяют закрепить основания более плотно.

Затем в раструб заливают ковшом предварительно разогретую мастику, а поверх неё – цементный раствор. Для уплотнения стыка используют также каолиновую глину.

В дренажной системе проходческие безраструбовые трубы стыкуют с помощью специальных муфт.

Для удобства можно собирать магистраль звеньями из 2-3 отводов.

Стоимость работ

Стоимость канализационных труб из керамики зависит прежде всего от сечения отвода. Назначается либо за метр, либо за штуку. Один метр самой дешевой трубы сечением в 150 мм обойдется в 1200 рублей.

Цены на монтажные работы зависят от объемов работ, сложности монтажа, стоимости оборудования и материалов. Стоимость монтажа точки канализации начинается от 675 рублей. В целом сборка системы будет стоить от 1500 рублей и выше за метр.

Как врезаться в канализационную трубу

Керамические трубы пригодны только для внешней безнапорной канализации. Поэтому данный вопрос возникает только в случае подключения частной сети к центральной канализации. В подобной ситуации необходимо подсоединение согласовывать с местными коммунальными службами.

В техническом плане врезаться придется скорее всего в чугунную магистраль. Используют способ врезки тройника с применением сварки. Далее к тройнику подсоединяют через адаптер керамический отвод.

Место стыка заделывают с помощью мастики, эпоксидной смолы, битумных волокон.

Вес и размеры

Итак, давайте поговорим про размеры керамических труб для канализации.

• Диаметр керамических канализационных труб может составлять от 10 до 60 сантиметров.
• Стенки их имеют толщину от 1,9 до 4,1 сантиметра.
• Длина отдельных труб варьируется от 100 до 150 сантиметров.

Что касается веса керамических труб канализационных, то он достаточно солидный, близкий к изделиям из чугуна. Так, один погонный метр трубы длиной 125 сантиметров и диаметром 10 сантиметров весит 15 килограммов.

Канализационная керамическая труба 160 мм (цена в магазинах — от 1200 р.)

Как определить необходимый размер трубы?

Для удобного определения диаметра труб и фасонных частей, привязки их ко всем элементам системы используют величину внутреннего диаметра (Dy— условный проход труб). Ориентируются на типичные размеры стальных труб — они производятся с Dy — 15 мм, 20 мм, 25 мм, 32 мм.

Длина поставляемых стальных труб может быть разной, в основном это отрезки длиной от 4 до 12 м. Металлопластиковые трубы могут иметь диаметр (Dy) 16—30 мм и толщину стенок 2—2,5 мм.

Выбор диаметра будущего трубопровода зависит от таких факторов:

1. Напора воды в сети. Чем ниже он, тем больший диаметр должен быть. Тонкая труба при недостаточном напоре даст лишь тонкую струйку воды.
2. Длины трубопровода. Чем больше его протяженность, тем ниже напор в сети и соответственно необходимо применять больший диаметр.
3. Количества поворотов и стыков. Каждый такой элемент снижает давление. Выбирая трубы с большим диаметром, удается увеличить поступление воды в дом.

Эти факторы связаны со свойствами самого трубопровода. Кроме них учитывается температура воды, параметры насосного оборудования и многое другое.

Для точного расчета диаметра существуют специальные формулы, но общее правило при покупке — не склонять свой выбор в пользу экономии за счет уменьшения диаметра трубы.

В узком трубопроводе происходит больше гидравлических потерь, которые придется компенсировать более мощным насосом и большим количеством электроэнергии, необходимой для его работы, а это дополнительные расходы.

При монтаже трубопровода в квартире чаще всего не возникает необходимости в расчетах — на входе уже имеется разводка. Ее размеры известны, они рассчитаны на нужный расход воды. Обычно, до ввода в квартиру, общий трубопровод монтируют из труб, Dyкоторых равен 20—32 мм, для квартирной разводки используют трубы с Dy 15—20 мм.

Технология изготовления изделий

Для производства керамических изделий выполняется обжиг глины или других неорганических материалов. Иногда к глине добавляют кварцевый песок, что придает изделиям прочности и продлевает срок эксплуатации. Поэтапно процесс изготовления состоит из таких процессов:

1. Подготовка сырья, помол глины, изготовление формовочной массы.
2. Формовка изделий на вертикальных шнековых вакуум-прессах, что позволяют сформировать раструб, а также разрезать трубы.
3. Сушка и обжиг изделий с использованием туннельных печей.
4. Глазировка керамики методом окунания в специальный бассейн.

Область применения

Керамические трубы нашли сегодня свое широкое распространение. Они могут использоваться для производственных и хозяйственно-бытовых нужд. Канализационные, например, отличаются высокой износоустойчивостью, нечувствительны к колебаниям температуры, не подвергаются коррозии и почти равнодушны к воздействию химических веществ.

Такие трубы просто укладывать, чему дополнительно способствуют современные технологии. Применяются описываемые изделия и для устройства дренажных систем. Они дополняются отверстиями и обладают высокой прочностью. Дренажные трубы отличаются гибкостью, так как снабжаются специальными соединительными муфтами.

Применяются керамические трубы ещё и для микротоннелирования. Эта разновидность изделий имеет внушительный диаметр, высокую герметичность и прочность. Используются трубы не только для устройства канализационной системы, но и для тепло-, водо- и газоснабжения. Керамические трубы довольно широко используются для дымоходов котлов и печей, а изготавливаются из термостойкой керамики. Сборка осуществляется из разных секций, изделия покрываются керамзитной оболочкой или зеркальной сталью, которая устойчива к ржавчине.

Физические свойства

Керамика обладает множеством достоинств, что делает продукцию из этого материала привлекательной для обустройства канализации.

Износостойкость

Керамика выигрывает на фоне заводских конструкций из металла в плане способности оказывать сопротивление изнашиванию.

Герметичность

Обработка глины высокими температурами приводит к ее спеканию. В результате готовое изделие становится довольно герметичным. Это связано с определенными характеристиками сырья, который под воздействием температуры 1100-1150 °C снижает свою пористость до минимальных значений.

https://youtube.com/watch?v=PbJBfaUNd-g

Прочность

Большая часть наружных трубопроводов прокладывается в грунте, что обусловливает наличие повышенных механических нагрузок. Обычно такие воздействия сглаживаются путем оптимального проектирования и монтажа с учетом обозначенного нюанса. Этот подход разумен, но он не может полностью исключить проблему, если материал, используемый для изготовления труб, окажется относительно хрупким.

Керамические канализационные конструкции исключают вероятность их повреждения за счет механического воздействия, оказываемого грунтом. Твердость используемого материала и его устойчивость к нагрузкам такого вида позволяют надеяться, что с течением времени изготовленные из керамики трубы не пойдут трещинами, а также не подвергнуться излому и овализации.

Водонепроницаемость

Герметичность керамики доказана, что подтверждает и ее водонепроницаемость. Поэтому керамические изделия, включая места соединения, надежно удерживают жидкость внутри инженерного сооружения из труб. Способность стыков не пропускать воду обеспечивают полиуретановые уплотнители, представляющие собой эластичные муфты, установка которых осуществляется промышленным способом. Именно этот факт в большей мере гарантирует герметизацию стыков.

Быстрота очищения

Отсутствие на стенках труб шероховатостей как таковых обеспечивает высокую скорость перемещения раствора, что в свою очередь исключает вероятность появления засоров и отложения осадков.

Химические характеристики

Единственное, что может привести к разрушению керамики, – это фтористоводородная кислота. В остальном же кислые растворы не оказывают негативного воздействия на этот материал. Керамика успешно противостоит:

• канализационным водам в виде сбросов с объектов гражданского, промышленного и сельскохозяйственного назначений;
• растворам щелочей и средствам бытовой химии;
• нефти и нефтепродуктам малой концентрации, использующимся в домашних и промышленных системах отопления;
• газам.

Химическая сопротивляемость керамики воздействию агрессивных сред составляет в пределах pH от 0 до 14.

Сэндвич-дымоход и его устройство

труба керамическая термостойкая

Как правило, керамические трубы помещают в короб из бетонных блоков. Промежутки между блоками заполняют утеплителем, изготовленным на минеральной основе. Именно эта конструкция именуется сэндвич-дымоходом. Такое устройство решает одновременно много задач:

• Благодаря теплоизоляции трубы, ее внешняя и внутренняя поверхность всегда имеют практически одинаковую температуру, вследствие чего уменьшается образование конденсата на трубах. Это улучшает тягу и понижает образование вредоносных кислот, содержащихся в дыме.
• Дымоход идеально соответствует нормам и требованиям пожарной безопасности, за счет теплоизоляции, в местах прохода через кровлю. До опасных температур никогда не нагревается и сам дымоход, благодаря чему не возникает проблем с проходом трубы через верхние этажи дома.
• Дымоход прекрасно вписывается в интерьер, имея большую привлекательность и минимальную отделку.

Особенности технологии: нарезка трубопровода

Для раскроя трубопровода обычно используются шлифовальные машины, в качестве рабочего элемента которых выступают алмазные диски высокой прочности. Керамические трубы могут быть разрезаны на отрезки с помощью труборезов, специально предназначенных для таких изделий.

При использовании стандартных труборезов раскроить можно трубопровод, диаметр которого изменяется от 50 до 150 мм. Сначала производится фиксация на трубопроводе, а после — стягивание храповым механизмом. В поверхность врезаются острые ролики и материал лопается в тех местах, где происходит наибольшее напряжение.
