Труба фановая для унитаза – размеры и виды, подключение системы


Что такое фановая труба для унитаза, знают не все. Людям, далеким от сантехнических премудростей, эти слова не говорят ровным счетом ничего. Так, что же это? Если перевести слово «фановый» с английского языка, то в переводе получается «веселье». Соответственно это понятие не заимствовали. Но, те, кто в ремонтных работах столкнулись с данным видом трубопроката, объяснят эти понятия лучше, чем кто-то другой.
Чаще всего такие трубные изделия – это продолжение сливной системы. Их функция заключается в выводе отработанной жидкости. С одной стороны ее уплотняют резинкой, которая герметизирует соединение с унитазом. А другая сторона подводится к разъему внутренней сливной разводки.

ВАЖНО! В это место направляется вся жидкость: после посудомойки, стиральной машины, из ванной или туалета. По понятным причинам эта жидкость имеет не самый привлекательный запах. Поэтому снимать фановую трубу самостоятельно не рекомендуют.

Что такое фановая труба

Чтобы дом не наполнялся неприятными запахами из канализационной системы, необходимо обеспечить хорошую вентиляцию. Избавиться от запахов из канализации можно с помощью фановой трубы для унитаза.

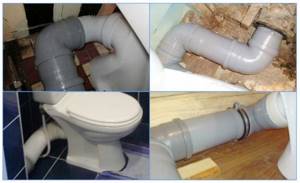

Фановая труба для унитаза представляет собой трубу, установив которую канализационная система будет иметь соединение с атмосферой. Неприятные запахи могут легко выйти наружу вместе с отходами жизнедеятельности человека. Будет ли это гибкая, смещенная или иная фановая труба для выпуска унитаза, какого размера, из какого материала сделана, зависит от конкретного места ее размещения и условий эксплуатации.

Можно отдельно смонтировать такую конструкцию для душевой кабины, кухни, ванной.

Для сооружения фанов можно пользоваться жесткими и гибкими стояками. Минус жестких аналогов – нельзя сгибать под нужным углом. Этого недостатка лишены гибкие экземпляры. Поэтому, многие отдают им свое предпочтение.

Вывод фановой трубы можно осуществить двумя способами: на крышу через кровлю или сквозь стену.

Особенности монтажа

Монтаж осуществляют в следующей последовательности:

  1. Начинают собирать элементы в нижней точке контура. Соединяют с помощью тройника, одно отверстие которого направлено вверх.
  2. В отверстие тройника вставляют элемент фановой трубы, стык должен располагаться выше чердачного перекрытия.
  3. Место соединения изолируют силиконовым герметиком.
  4. Через каждые 1,5 метра выполняют крепление трубопровода к стене хомутами.

Фановая труба, как часть стояка выводится на крышу. На скатной кровле она должна выступать выше конька на 0,5 м, если кровля является эксплуатируемой, расстояние увеличивается до 3 м.

Фановая труба или вакуумный клапан

Благодаря ряду положительных характеристик вакуумных клапанов, их все чаще используют в частном строительстве. Что представляет собой этот прибор? Он является специальным аэратором с помощью которого все неприятные запахи быстро выводятся из канализационных стояков. Если перед индивидуальными застройщиками стоит вопрос, какое приспособление для них выгодней и эффективней – фановая труба или вакуумный клапан, то большинство – выбирает второй вариант. Вакуумные клапаны, в зависимости от производителя, обладают разными техническими характеристиками. Принцип же действия изделий – один и тот же.

Конструкциям отдают предпочтение в 2-ух случаях:

  • в доме отсутствует качественная вентиляция канализационной магистрали;
  • нельзя вывести фановую трубу от унитаза на крышу.

Как и все устройства, так и вакуумный клапан обладает рядом преимуществ.

Он отличается:

  • простотой монтирования, обслуживания. Не нужно часто наблюдать за его работой, поскольку она – безупречная;
  • бесшумностью в работе;
  • надежностью функционирования.

Фото вакуумного канализационного клапана

В процессе установки:

  • кровля остается целой и невредимой. Его монтаж не предвидит вывод на крышу, как в случае с фановой трубой;
  • внешнему виду жилища не наносится минимальный вред, поскольку приспособление не выходит за пределы постройки;
  • экономятся средства на приобретение материалов при выводе стояков через крышу или стену.

Недостатки:

  • устройство предназначено для подключения одного унитаза;
  • стоимость, которая считается относительно высокой. Если посчитать средства, затраченные на монтаж стояка через кровлю с выводом фанового стояка на крышу, то вакуумный клапан – болеее выгодный вариант.

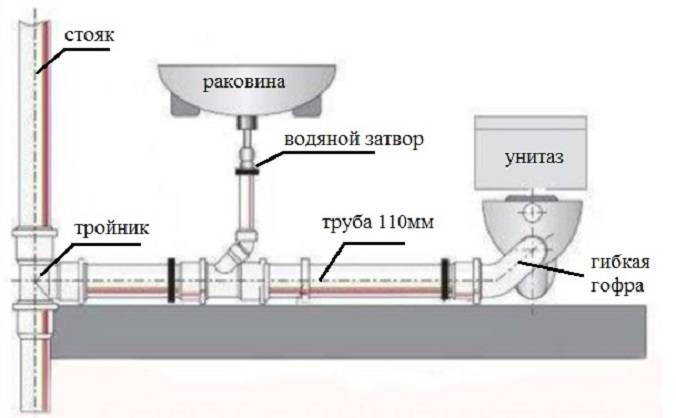

Схема правильного подключения
Важно! В случае установки фанового стояка нестандартного типа, который нужно комплектовать изгибами, углами, переходами, возможен вариант несовпадения диаметров изделий на разных участках системы.

Применение конструкций из пластика

В частных домах при устройстве систем по отводу воздуха и различного рода запахов, используют преимущественно пластиковые фановые трубы. Они могут быть круглыми или прямоугольными.

Стояки, использующиеся в качестве фановых, производятся разных размеров. При обустройстве системы вытяжной или приточной вентиляции востребованными являются фановые пластиковые трубы диаметром от 50 до 110 мм и длиной 3-4 метра.

Если треснула пластиковая фановая труба в перекрытии, то нужно ее заменить. Ремонт этой детали вытяжной или вентиляционной магистрали не принесет желаемого результата.

При осуществлении такой процедуры следует придерживаться последовательности выполнения работ:

  • с помощью перфоратора вокруг стояка расширить диаметр отверстия (минимум в 2 раза);
  • болгаркой разрезать треснутый элемент системы примерно посредине высоты чтобы было удобно извлечь оба куска;
  • достать треснувшие детали и на их место поставить новый стояк;
  • заделать отверстие вокруг установленного элемента вытяжной вентиляции как снизу в потолке так и в верхней плоскости перекрытия.

Нужно сказать о наличии гибких пластиковых фановых труб. Чтобы соединить их с твердым участком системы, рекомендуют пользоваться резиновыми кольцами для уплотнения. Для лучшего вхождения в раструб, полной герметичности перед монтированием их нужно покрыть силиконом. При креплении такого участка к стене применяют хомуты из металла, отличающиеся повышенной надежностью.

Важно! Хотя для высококачественной герметизации силикон – идеальное вещество, следует помнить, что при следующем демонтаже для его удаления придется приложить немало усилий.

Сегодня пластиковые стояки можно приобрести в любом строительном маркете или магазине.

Изделия АНИ пласт

Российская производит качественную и надежную санитарно-техническую арматуру. Предприятие выпускает не только фановые трубы для унитаза раздвижного и смещенного типа, гибкие гофрированные изделия. Оно специализируется на производстве клапанов для фановых труб, других сантехнических деталей имеющих отношение к унитазу, душевым кабинам, биде, ванным и кухонным раковинам любых размеров и типов. Все детали к фановым трубам и канализационным магистралям можно купить в строительных магазинах.

Фановые трубы для унитаза этого известного бренда используют в частном строительстве, в многоэтажных домах.

Востребованной является фановая труба 110 уг 90 кодw9220, 110х22.5 ани w2220, которую используют в частном строительстве и при сооружении многоэтажных домов. Популярностью пользуются изделия ПП «АНИ пласт» (Россия). Данные детали, как и пластиковая труба ани пласт 110 45 градусов (110х45), 60 градусов w4220 отличаются прочностью и долгим сроком эксплуатации.


Изделия ПП «АНИ пласт» (Россия)

К существенным преимуществам изделий компании почти с 20-ти летним стажем на рынке водосливной арматуры следует отнести

:

  • высокое качество;
  • необычайная пластичность;
  • надежность в сочитании с прочностью;
  • невысокая стоимость.

Предприятие производит фановые трубы со смещением для унитаза, фановые раздвижные трубы гофры, а также другие элементы, в том числе и трубы для унитаза 90 градусов.

Важно! Все изделия санитарно-технической водосливной арматуры соответствуют ГОСТ 23289—94.

Виды

Для канализации можно применять фановые трубы, выполненные из чугуна либо пластмассы. Чугун совместим исключительно с чугуном, пластик же гораздо универсальнее, поэтому пластмасса рекомендуется при ремонте и замене поломанных деталей. Металлические изделия в настоящее время редко используются еще и потому, что они недостаточно гибкие и ассортимент их слишком скуден. Чаще всего монтаж производится в канализационную магистраль диаметром 110 мм.

Профессионалы считают, что фановые магистрали из разнородных материалов не слишком прочны. В идеале все детали канализации должны быть подобраны из одной субстанции. Если такое решение невозможно, то стоит проконсультироваться у квалифицированных инженеров, как будет вести себя то или иное сочетание применяемых материалов. Фановая труба может иметь практически любую геометрию – допустимо вести ее по вертикали либо по горизонтали. Есть даже отдельные варианты, которые монтируются под наклоном.

Выход из любой фановой системы непременно размещается за границей жилого дома, иначе никакие усилия не помогут справиться с появившимися вредными запахами.

При монтаже как чугунных, так и пластмассовых трубопроводов используются те же изделия, что и для сточных каналов:

  • фитинги;
  • трубы;
  • отводы;
  • манжеты из резины;
  • переходные блоки;
  • хомуты (с их помощью магистраль крепится на стены и иные поверхности).

Немного о продукции McAlpine

Более 20-ти лет мы имеем возможность пользоваться продукцией известной шотландской фирмы. Она поставляет на наш рынок широкий ассортимент своих изделий. О ее сифонах, обвязках для ванн, сливах, переливах, вентиляционных клапанах, стояках для канализационных магистралей и фитингах к ним слышали все.


Продукция известной фирмы McAlpine

Если вы собираетесь сделать качественную инсталляцию санузла, биде, душевой кабины, ванны то без изделий 90-110 вход/вых 90-110мм l 120мм mcalpine mrwc1, 90-110 вход/вых 90-110мм l 260мм mcalpine mrwc2 – не обойтись. Дело в том, что нет-нет да и нужно осуществить переход с диаметра 90 мм на 110, 120 мм или иные диаметры. Можно использовать детали иных производителей. Но если вы возьмете в руки изделия mcalpine, увидите их в эксплуатации, то другими конструкциями вы просто не захотите пользоваться.

Они отличаются:

  • качеством;
  • надежностью;
  • безупречной герметичностью;
  • соответствием геометрических параметров;
  • правильностью литья (то есть, отсутствуют наплывы, толщина стенок – равномерная и другое);
  • высокой пропускной способностью;
  • стойкостью к температурным перепадам (способны выдерживать многоразовые стоки при температурах от +2⁰С до кипятка);
  • прекрасным внешним видом.

Важно! Срок функционирования приборов известной фирмы – не меньше срока эксплуатации сантехнических устройств, к которым подключаются изделия mcalpine. Согласитесь, это говорит о многом.

Гофра для унитаза


Фановая гофрированная труба для унитаза заслуживает отдельного внимания. В недалеком прошлом, чтобы заменить гофру на унитазе, нужно было обращаться к помощи специалистов. Современные материалы заменили старые громоздкие отводы, и такую замену теперь можно сделать самостоятельно. Гофрированная система для унитаза чаще всего производится из пластика. Такие отводы ставят не только для унитаза, но и для раковин и ванн.

Служит гофрированная труба очень долго. Но специалисты настоятельно рекомендуют брать в работу изделия зарубежных производителей. Отечественный сортамент этого ряда, к сожалению, не отличается должным качеством, а оно в этом случае является одним из определяющих факторов.

Когда устанавливается гофрированная труба, то ее предварительно нужно тщательно просмотреть на наличие повреждений. Таковых быть не должно. Так же при этом нужно хорошо почистить выпускной край системы.

Одевают гофру той стороной, где имеется мембрана, и нужно следить за тем на какую глубину она закрыла входное отверстие. При работе следует обратить внимание на то, чтобы одевание выполнялось максимально ровно, никаких перекосов при этом быть не должно.

Смотреть видео

Демонтаж чугунного (фанового) тройника канализации

Этот вид сортамента очень удобен в эксплуатации, только правила монтажа следует соблюдать безукоризненно.

Использование гибких стояков

Перед установкой фановых труб для унитаза нужно просчитатть сначала их размеры.

При монтаже гофры-фана к системе канализации пользуются отводами 110 мм в диаметре. Хотя значение этого показателя зависит от диаметра слива унитаза, который обычно равняется 75 мм. Иногда такого сечения недостаточно, поскольку сильный напор сточных вод может перекрыть слив, что может привести даже к засору в унитазе (такое случается редко). Учитывая эти обстоятельства, используют фановую трубу для унитаза больших диаметров.

Монтируя гибкую фановую трубу для выпуска унитаза, следует придерживаться таких правил

:

  • диаметр фана должен быть больше, чем просвет магистральных стояков. В противном случае, при наличии большого водного напора, нарушится герметизация;
  • армированный фановый канализационный стояк необходимо выводить под помещением, которое не отапливается. А начинаться он должен в теплой комнате. Такое расположение обеспечит качественную вытяжную вентиляцию. Проводя инсталляцию следует помнить, что фановая труба не должна оканчиваться на чердаке, поскольку на нем будет слишком много влаги, что может вызвать разрушение отдельных строительных элементов;
  • для целого дома достаточно одной вентиляции. В случае необходимости, можно обеспечить разветвление с помощью специальной крестовины. Если дом большой, в нем установлены несколько санузлов, то рекомендуется для каждого из унитазов смонтировать свою фановую трубу.


Фото разветвленной вентиляции
Одними из лучших считаются фановые трубы для унитаза чешской компании Alcaplast.

Установка и замена клапанных деталей

Такие детали ставят во время монтажа или разборки сети в зоне состыковки трубного сортамента, или посредством врезки с сеть. При этом важно учесть, что объем клапана должен отвечать габаритам трубопровода. Если такое невозможно, то нужно ставить переходник.

Несколько советов по такому монтажу:

  • Выбирая место для монтажа, нужно помнить, что в последствие оно всегда должно быть доступным.
  • Каждая модель имеет указание стрелки для направления движения жидкости, нарушать это при работе нельзя.
  • Стрелку нужно направлять к сточному коллектору, тогда он будет правильно функционировать.
  • Перед работой необходимо провести тестирование устройства на уровень герметичности.
  • Если герметичность небольшая, то при работе возникает высокая вибрация и шумы. Для устранения данной проблемы придется снять крышку, и заменить затвор. Можно полностью не менять весь затвор, а поставить другую герметичную окантовку. Она демонтируется очень легко.

Можно ли вывести вентиляцию на чердак?

В одноэтажном или 2-ух этажном частном доме большинство хозяев монтируют и проводят замену фановых труб для унитаза своими руками. В одних случаях можно обойтись одной вытяжкой, а в больших зданиях, где установлено 2 и больше санузла, необходимо смонтировать 2 вентиляционных стояка. Но в каждом варианте есть одно общее – вывод вентиляции. На крышу или на чердак лучше всего выводить вытяжной стояк?

Вывод на крышу

Обо всем по порядку. Если дом 2-ух этажный, а унитазы на каждом этаже размещены один над другим, то сама конструкция предсказывает, что можно обойтись одним общим стояком. Хотя выводить его на чердачное помещение не рекомендуется. Даже при оптимальном диаметре по всему пространству будут слышны канализационные «ароматы». Через некоторое время неприятные запахи можно будет ощутить и на мансарде. Плюс к этому, из стояка будет выделяться много теплого влажного воздуха, который будет легко превращаться в конденсат во время контакта с кровлей.

Со временем в древесине начнет появляться грибок, а влага в зимнее время, превратится в сосульки. Вот почему необходимо осуществлять вывод фановой трубы на крышу.

Этот вариант имеет свои особенности:

  • достаточно, чтобы стояк возносился над кровлей на 25-35 см. Слишком высокая вытяжка будет содействовать появлению ледяных пробок, поскольку через нее выходит наружу теплый воздух. Не рекомендуется закрывать торец дефлекторами или флюгарками, поскольку они помогают задерживаться теплому воздуху;
  • нельзя монтировать выход очень близко от окон, вентиляционных вытяжек, поскольку запах через некоторое время будет повсюду. Когда же стояк удалить на противоположный конец крыши, подальше от вентиляции, то канализационные «ароматы» не затянутся в помещение обратно. Вариант с обратным воздушным клапаном для фановых труб возможен в случае наличия только одной ванны.

Важно! При сооружении многоэтажных зданий канализационный стояк имеет вывод на крышу. Это – вентиляция. В данном случае она выполняет функцию фановой трубы.


Разноугловые выводы на крышу

В атмосферу вертикальный стояк может выходить тремя способами: под уклоном 90 градусов, 45 градусов и без уклона – сразу вертикально вверх сквозь кровлю.

Ремонтные работы

При ремонте этой системы нужно учитывать следующее:

  1. Объем трубного изделия обязан быть больше или одинаковым со стояком.
  2. Конец трубы следует ставить таким образом, чтобы создать выветривание неприятного запаха.
  3. Протягивают такие сети в прогреваемых помещениях и заканчивают холодными. На чердаках их не ставят, иначе оттуда будет проникать в комнаты нехороший запах.
  4. Оформление жилья повязано с фановыми системами, так, как они особо видны на мансардах и крыше.
  5. Ремонтируется такая сеть подсоединением к одному сливному стояку, при этом остальные стояки оснащают клапанами.

Изложенный материал показывает, что представляет из себя фановая труба (смотрите для канализации), и дает понять, что, несмотря на простоту монтажных действий, все работы должны выполняться строго по существующим правилам. А, если возникнут какие-то сложности, то всегда можно обратиться за помощью к специалистам, и получить у них квалифицированный совет или помощь.

Смотреть видео

Универсальная фановая труба

Хочется выделить универсальную фановую трубу для подключения к унитазу, которую можно использовать в виде эксцентрика или углового соединения. В связи с этим, она комплектуется всеми необходимыми деталями. Можно воспользоваться этим элементом для бокового или прямого подключения колена, который может регулироваться по длине.

Востребована модель 70-368 мм. Отдельные части конструкции склеивают клеем ПВХ, входящий в комплект приспособления. Универсальность состоит в том, что минимальное расстояние между осями составляет 70 мм, а максимальное – 368 мм с шагом 20мм! А еще, элемент можно замуровать в стену, в случае необходимости. Чем не универсальная деталь?

Видео описание

В этом видео продемонстрированы последствия отсутствия фановой трубы, рассказано как это происходит:

Допустимые причины неиспользования

Самая явная причина отказа от установки фанового канала – небольшой одноэтажный дом с минимальным количеством источников стоковых вод. С большей высотой здание стоит обеспечить стояком диаметром в 110 мм. Этого достаточно, чтобы одновременно использовать ванной и унитазом. В случае с близким расположением автономного септика трубу можно заменить фановым клапаном.


Пример фанового клапана Источник rus-line.com
