Теплоизоляция для теплого пола какая толщина утеплителя нужна под водяной пол, теплоизоляционные плиты, маты с бобышками-фиксаторами

Теплоизоляция – один из важных компонентов систем теплых полов, позволяющий рационально расходовать энергию. Изоляционная прослойка нужна для снижения нагрузки на обогревательное оборудование и для сохранения полученных микро-климатических параметров. Она препятствует утечке тепла через перекрытие в неотапливаемые зоны, задает необходимое направление теплового потока. Лучше всех известных утеплителей с перечисленными задачами справляется пенополистирол: для теплого пола он является общепризнанным оптимальным вариантом.

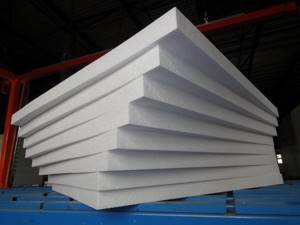

Известный технический термин «пенополистирол» объединяет несколько разновидностей теплоизоляционных продуктов. Отличаются они по характеристикам, сферам применения и способам укладки. Сведения о различиях помогут определить, что лучше купить для обустройства системы подпольного обогрева с конкретными техническими данными.

2 Технические и технологические плюсы пенополистирола
2.1 Специфика фольгированного утеплителя
2.2 Пенополистирольные плиты с бобышками

Советы по выбору

Чтобы сделать выбор материала, который оправдает затраченные на него денежные средства, требуется обращать внимание не только на характеристики сырья и его параметры, но и на эксплуатационный срок материала. . Многие виды продукции, имеющие высокие показатели и свойства, к сожалению, обладают маленьким сроком службы
Вследствие этого замену теплоизоляционного материала на новый, нужно будет проводить гораздо раньше, чем понадобится профилактика каких-либо элементов системы теплых полов. Особенно это актуально для пола, где покрытие выполнено при помощи плитки, например в ванной, в результате чего нужно будет выполнять демонтаж изделий. Поэтому минимальный срок изделий для теплоизоляции пола должен составлять 10-15 лет.

Многие виды продукции, имеющие высокие показатели и свойства, к сожалению, обладают маленьким сроком службы. Вследствие этого замену теплоизоляционного материала на новый, нужно будет проводить гораздо раньше, чем понадобится профилактика каких-либо элементов системы теплых полов. Особенно это актуально для пола, где покрытие выполнено при помощи плитки, например в ванной, в результате чего нужно будет выполнять демонтаж изделий. Поэтому минимальный срок изделий для теплоизоляции пола должен составлять 10-15 лет.

Что касается свойств материала, на которые стоит обратить внимание в первую очередь, необходимо выделить следующие:

коэффициент теплопроводности;
уровень стойкости к механическим нагрузкам;
стойкость к динамическим воздействиям;
паропроницаемость;
гигроскопичность;
плотность материала.

Для помещений с высокими потолками, высота которых превышает 250 см, можно остановить свой выбор на прочных утеплителях с жесткой полимерной основой. Для деревянных полов лучше всего приобретать экологически безопасный и негорючий материал. Хорошим вариантов теплоизоляции в данном случае может оказаться минеральная вата. Для полов, где система подогрева обустроена при помощи кабеля, главным свойством утеплителя является наличие теплоотражающего слоя, вне зависимости от того, в каком виде будет выполнен материал.

Выбираем подложку под теплый водяной пол

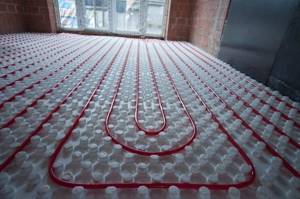

Пенополистирол для теплого пола

Подложка для теплого пола назначение и разновидности
Пенополистирол выпускается в листах, его легко монтировать на основание пола. Толщина плит варьируется от 30 до 120 мм. Наибольшую толщину плит пенопласта следует брать, когда под полом находится не отапливаемый подвал. Толщину плиту в 30 мм монтируют, если под перекрытием расположено отапливаемое помещение. Пенополистирол необходимо защитить от проникновения влаги гидроизоляционной пленкой.

К недостаткам пенопласта относят низкую прочность материала. Из-за хрупкости и низкой прочности пенополистирола при устройстве бетонной стяжки необходимо армировать теплоизоляционный слой. К преимуществам материала следует отнести низкую стоимость, благодаря чему плиты пенопласта стали самым популярным утеплителем, как и теплые полы кнауф в нашей стране.

Минеральные маты для теплого пола

Укладка утеплителя под теплый пол

К достоинствам минваты можно отнести способность материала заполнять все пространство, обеспечивая монолитность теплоизоляционного слоя. К недостаткам минеральной ваты относят высокую гигроскопичность. Минеральные маты склонны напитывать влагу и терять при этом свои свойства. Минераловатный слой нуждается в качественной пароизоляции, которую самостоятельно обеспечить не всегда возможно на высоком уровне.

Для подложки под теплый водяной пол можно использовать минеральные утеплители различных производителей. В линейке популярных брендов есть виды базальтовых и стекловолоконных утеплителей, выдерживающих серьезные нагрузки, которые предназначены для утепления полов в доме на винтовых сваях, утепления полов на первых и цокольных этажах.

Пробковый утеплитель для теплого пола

Пробковый утеплитель, пропитанный воском

Для утепления основания под «теплый пол» можно использовать пробковый утеплитель, пропитанный воском. Монтируется материал на клеевые составы. К недостаткам пробкового утеплителя относят чувствительность к влаге и биологическому разрушению. Перед укладкой следует позаботиться о надежной герметизации и пароизоляции.

Утепление пола пробкой, укладка под напольное покрытие агломератных панелей – хороший способ снизить теплопотери дома. Хотя пробковые панели уступают по показателям теплосбережения синтетическим материалам, они вполне уместны.

Выбираем лучший утеплитель для теплого пола.

Профильные теплоизоляционные маты

Утеплитель для теплого пола. Профильные маты

Профильные маты предназначены для системы теплого пола водяного типа. Они обеспечивают надежную теплоизоляцию перекрытия и покрыты пароизоляционной мембранной. Это снимает часть проблем в виде необходимости дополнительной укладки паробарьера. На поверхности теплоизоляционных матов имеются выступы, предназначенные для укладки и фиксации гибких труб системы водяного теплого пола.

Основной задачей теплоизоляционного слоя является направление тепловой энергии строго вверх, то есть в то помещение, для которого необходимо обогрев. Теплоизоляционный слой препятствует проникновению тепла через нижнее перекрытие пола.

На какое основание укладывается

Утепление пола экструзионным пенополистиролом // FORUMHOUSE

Пенополистирол — доступный вид теплоизоляции, он способствует нормальному функционированию системы «тёплый пол». Укладывать материал можно на различные основания:

песчано-щебёночное — полученное путём утрамбовки грунта;
гравийное — которое утрамбовано и защищёно от влаги;
бетонное — оборудованное гидроизоляционным покрытием;
деревянное — настил с гидроизоляцией.

К сведению! На основание под полистирол запрещено применять в качестве гидроизоляционного слоя смеси, в состав которых входит растворитель или битумная мастика, под их воздействием утеплитель может разрушаться.

Использование пенопласта для утепления стяжки

Стоимость монтажа водяного теплого пола и процесс установки

Утепление пола пенопластом под стяжку — одна из разновидностей утепления пола.

В целях формирования теплоизоляционного слоя используется ПСБ-С-35. Для того чтобы стыковка плит происходила плотнее, используются плиты с фрезеровочными краями.

Перед тем, как использовать пенопласт, необходимо создать настил из полиэтилена. Он будет способствовать изоляции.

Пеноматериалы недостаточно прочные для того, чтобы выдержать нагрузку бетонной стяжки. Для того чтобы снизить нагрузку, используется плотная монтажная сетка, толщиной 40-60 мм.

Инструкция по формированию утепления:

Плотную нижнюю подложку покрывают полиэтиленовой пленкой.
По всему периметру плотно укладываются плиты пенопласта. Места стыков заполняются монтажной пеной или прочно склеиваются.
Поверх утеплителя устанавливается сетка.
Сверху устраивается стяжка. Ее состав может быть различным основу составляет бетон.

При правильном устройстве пола и отсутствии лишней вентиляции температура во всей комнате, в том числе и на полу будет одинаковая. После того, как стяжка полностью высохнет, покрытие. Время полного высыхания — не менее 28 дней.

Есть еще несколько заповедей формирования теплого пола под стяжку, нарушать которые нельзя:

Утепление пола пенопластом должно соответствовать параметрам помещения. Поскольку ширина пенопласта и стяжка забирают часть высоты комнаты, не нужно создавать слишком широкую прослойку там, где в этом нет необходимости. Для межквартирных полов достаточно плиты толщиной 2-3 см.
Для более хрупкой разновидности утеплителя используется большая прослойка стяжки — 5 см, для более прочного утеплителя можно использовать прослойку в 4 см.
Нельзя принудительно сушить поверхность. Процесс должен проходить естественно при отсутствии сквозняков и наличии постоянного увлажнения.
При смешивании раствора нужно строго соблюдать пропорции.

Утепление пола

Что такое плиты пенополистирола

Как установить смесительный узел для теплого пола своими руками

Под понятием «пенополистирол» подразумевается материал, изготовленный путем вспенивания полистирола. Плиты из него – окончательный продукт для теплоизоляции.

Основными достоинствами пенополистирола является его небольшая толщина, легкий вес, простота монтажа и доступная стоимость.

Важно! При устройстве теплых полов с применением плит необходимо учитывать нагрузку и правильно ее распределять!

Преимущества, которыми обладает пенополистирол для теплого пола можно отнести:

Высокие показатели по сохранению тепла. Его коэффициент теплопроводности намного ниже, нежели у пенопласта, что позволяет уложить плиты меньшей толщины.
Хорошие показатели по механической прочности дают возможность его применения в качестве конструкционного элемента для нагруженных конструкций, укрепляющего слоя и подстеляющего.
Термоустойчивость пенополистирола дает возможность его использования вне зависимости от температур.
Плиты пенополистирола легко переносят воздействие химических реагентов и неблагоприятное окружение внешней среды.
При изготовлении плит могут применяться формы, которые образуют так называемые бобышки, служащие выступами для прокладки между ними греющего элемента (трубки), диаметр которого может быть от 16 мм до 18 мм.
Наличие боковых замков позволяет сформировать щиты из плит без «прогалин», что в свою очередь обеспечивает достаточное сцепление и избежать швов, дающих термическую акустику.
Отменные показатели по звукоизоляции.
Экологически нейтральный, и не представляет угрозы для человеческого организма.
Абсолютно стоек к микроорганизмам и грибкам. Его синтетическая основа – надежный барьер к гнилостным процессам, которые могут возникать на других материалах теплоизоляционных материалах во время эксплуатации.
Влагоустойчивость – основное достоинство материала. Даже при постоянных попаданиях влаги на плиты, он не будут деформироваться.
Теплый пол, уложенный на плиты из пенополистирола, не будет вызывать вредных испарений от нагрева материала, так его гранулы, это углерод и водород.
Показатели по пароизоляции обеспечивают воздушные капсулы в составе пенополистирола. Они, как правило, практически закрыты и не проницаемы. Поэтому через материал не может проходить ни воздух, ни пар. Это замечательный пароизоляционный барьер, который не может накапливать внутри себя влагу.

Данные преимущества материала стали отправной точкой для устройства полов, в том числе и теплых.

Особенности теплоизоляции полов с подогревом

Укладку теплоизолирующих материалов для теплого водяного пола следует осуществлять после целого ряда основных подготовительных мероприятий, представленных демонтажем старого покрытия и качественной подготовкой основания под настил утеплителя. Современная система «тёплый пол» не способна полноценно функционировать без применения достаточного слоя качественного утеплителя.

В процессе работы теплых полов при наличии неудовлетворительного утепления отмечается формирование очень характерных «мостиков холода», что негативно сказывается на прогреве помещения и сопровождается значительными утечками тепловой энергии.

В результате резко возрастают затраты денежных средств на оплату счетов энергоносителей.

К преимуществам системы водяной «тёплый пол» можно отнести возможность самостоятельного монтажа, широкий ценовой диапазон на используемые материалы, получение быстрого и максимально равномерного прогрева, обеспечение комфортного тактильно покрытия пола и отсутствие даже минимального риска получения электрической травмы в процессе эксплуатации.

При обустройстве системы нужно учитывать достаточно высокую стоимость всех комплектующих, имеющих наиболее высокий коэффициент теплопроводности, а также ограниченный выбор материалов для финишной отделки.

Одно из основных достоинств правильно обустроенной с применением качественного утеплителя системы «теплый пол» – экономичность расхода энергоресурсов, которая в зависимости от площади прогреваемого помещения может варьироваться в пределах 10-70%. Любые нарушения при укладке такой системы, а также полное пренебрежение теплоизоляцией минимизируют экономичность и не позволяют оптимально прогреть помещение до комфортных температурных показателей.

Где разрешается укладка

Пенополистирол рекомендован как утеплитель там, где недопустимо увеличение нагрузки на несущие перекрытия помещения, и в случаи с невысокими потолками. В ходе строительных работ пенополистирол используется, чтобы утеплить:

водопроводный трубопровод;
кровлю;
пол;
дверные и оконные откосы;
стены.

Например, финансово оправданным считается теплоизоляция трубопрокатных материалов пенополистиролом для водяных тёплых полов, из-за его свойств.

Кроме того, использование блочного пенополистирола, даёт возможность при неполадках получить доступ к трубопроводу, путём снятия отдельного участка покрытия. По этой же причине, изделие часто устанавливается при сооружении тёплых электрических полов.

Виды, их преимущества и недостатки

Сегодня производится несколько видов матов, которые различаются материалом изготовления, методом фиксации труб, а также назначением для определенных видов помещений:

Маты с покрытием фольгой

Изготавливаются из вспененного фольгированного полиэтилена. Одна из сторон подложки покрыта фольгой, при укладке пластин она находится с наружной стороны. Поверх фольгированной стороны укладывают отопительные трубы.

По своим качествам изделия подходят для полов, которые выполняют функции дополнительного обогрева. Исходя из этого, они неэффективны для обогрева напольного покрытия, выполненного на первом этаже, под которым расположено подвальное помещение.

Недостатком этого вида матов является обязательное условие укладки стального каркаса, на который будет крепиться контур отопления. В процессе необходимо применять различные элементы крепления.

Подложка с пленкой

Изделие состоит из 3 слоев: пенополистирол, фольга и полимерная пленка, которая выполняет защитную функцию. Поверх пленки нанесена специальная разметка, на которой обозначено направление. По этому направлению будет производиться монтаж труб. Такая разметка существенно облегчает процесс укладки напольного обогрева. Теплоизолятор обладает высокой плотностью, благодаря которой обеспечивается прочная фиксация крепежных элементов.

Пленка положительно взаимодействует с раствором стяжки, поэтому риск возникновения трещин практически отсутствует. Материал идеально подходит для напольного обогрева, выполняя функции основного источника тепла. Такие маты надежно сохраняют тепло и укладываются достаточно просто.

Плоские пенополистирольные

Толщина материала составляет 4-5 см, плотность около 40 кг на 1м3, что обеспечивает устойчивость к деформированию. Чтобы защитить маты от агрессивного влияния бетонной смеси, перед заливкой стяжки поверх них укладывают полиэтиленовую пленку. Крепление труб на плитах осуществляется посредством пластиковых скоб, которые достаточно легко крепятся.

Теплоизолятор подходит для систем, выполняющих функции основного обогрева. Основной недостаток этого вида изделия состоит в том, что перед укладкой контура отопления, необходимо производить разметку.

Маты с выступами

Подложку изготавливают методом гидропеллентного штампования, в результате которого формируются бобышки – цилиндрические выступы. Изделия представляют собой плиты прямоугольной формы, толщина которых 1-3,5 см, а высота 2-2,5 см. Эти выступающие элементы размещены по поверхности мата ровными рядами.

Такая конструкция обеспечивает довольно простой и быстрый способ монтажа , обеспечивая надежную фиксацию труб и снижая вероятность их смещения в процессе заливки стяжки. По боковым краям плит расположены замковые соединения, которые дают возможность монтировать подложку без термоаккустических швов. Таким образом, создается сплошная поверхность из плит. На каждой пластине имеется линейка, которая облегчает выравнивание матов относительно друг друга, таким образом, создавая сплошную поверхность из плит.

Изделия с бобышками выдерживают большие механические нагрузки и обеспечивают надежную теплоизоляцию. Толщина материала позволяет выполнять шумопоглощающую и звукоизоляционную функцию.

Подложка данного типа бывает 2 видов: обычные и ламинированные. Ламинированные маты имеют пароизоляционное покрытие. Данный материал имеет один существенный недостаток – высокая стоимость.

Какая толщина пеноплекса для утепления лоджии технология утепления

Данный материал – это вспененный полистирол в плитах, который создан методом экструзии. Он идеально подойдет, если необходимо произвести качественное и правильное утепление лоджи пеноплексом, при чем предполагается выполнение всех действий своими руками. В данном случае пригодятся его отличные изоляционные характеристики, сравнительная простота монтажных операций.

Что понадобится приобрести для теплоизоляции лоджии своими руками

Приведем список расходных материалов, которые понадобятся для производства работ:

Полистирол в плитах «Пеноплекс». Из него будет создан основной слой изоляции.
Гипсокартоном формируется внешняя ровная поверхность. Также допустимо использование гипсоволокнистых или стекломагнезитовых аналогов. Любые варианты листов должны выбираться с учетом обеспечения хорошей влагостойкости.
Готовая сухая строительная смесь для выравнивания пола.

Пленка пароизоляционная с фольгированным слоем.
Пена строительная монтажная. Рекомендуется приобретать только такое средство, которое не содержит толуол.
Направляющие (рейки) и крепежные (саморезы) элементы.

Технология утепления лоджии пеноплексом своими руками

В каждом конкретном случае набор методик будет отличным. Придется учитывать определенные варианты декоративного оформления, особенности строения. Но следующий алгоритм можно использовать в качестве примера, с внесением в него необходимых изменений:

Производится удаление всех внешних слоев пола, стен.
Монтируются оконные блоки. Строительной пеной герметизируются все стыки.
С использованием дюбелей и пластиковых тарельчатых насадок к стенам и потолку крепится пеноплекс. Крупные стыки заливаются строительной пеной. Щели между плитами заклеиваются качественным скотчем.
Фольгированной стороной вовнутрь помещения к ним крепится пароизоляционная пленка. Для этой операции необходимо использовать клеящий состав на основе полиуретана, не способный повредить пеноплекс. Стыки между этими элементами закрываются металлизированным скотчем.
Стяжку для лоджии можно создать из сухой смеси с толщиной 4-5 см. Нужно оставить между ней и стенами технологический зазор 0,8-1 см. Он необходим для предотвращения появления трещин при колебаниях температуры.
На пароизоляционную пленку с креплением к основной части стены устанавливаются деревянные брусья. Они «зашиваются» гипсокартоном.

Как не трудно убедиться, все перечисленные операции вполне может сделать любой человек своими руками. Чтобы исключить возможные ошибки из-за отсутствия предыдущего опыта, надо использовать следующие рекомендации:

На лоджии могут устанавливаться разные отопительные и осветительные приборы, средства коммуникации. Соответствующие инженерные сети устанавливаются до производства отделочных работ.
Не надо создавать пароизоляционный слой между пеноплексом и основной стеной. Это решение будет стимулировать накопление конденсата в соответствующей скрытой области.
Если деревянные рейки, или другие элементы обрешетки скрыть в толще изоляционного слоя, то это ухудшит его эффективность.
Для таких каркасов не надо использовать металлические направляющие. Подобные варианты создадут благоприятные условия для проникновения холода внутрь помещений.

Как рассчитать толщину плит пеноплекса

Своими руками можно выполнить самые разные работы. В том числе доступен самостоятельный расчет толщины слоя изоляции из пеноплекса. Для конкретизации расчетов сделаем следующие допущения:

Расположение здания: Москва. По действующим нормам для этого города коэффициент теплового сопротивления стен в жилом здании должен быть не менее 3,14 м. кв. на гр. Цельсия/ Вт.
Основная стена: два кирпича. Сопротивление теплопередаче ее будет составлять 0,99 м. кв. на гр. Цельсия/ Вт.

Таким образом, для данных климатических условий необходимо улучшить имеющиеся изоляционные показатели на следующую величину: 3,14-0,99=2,15 м. кв. на гр. Цельсия/ Вт. При коэффициенте теплопроводности пеноплекса 0,028 потребуется следующая итоговая толщина плиты: (2,15*0,028)*100=6,02 см.

Если своими руками производить расчеты неудобно, или не хватает исходных данных, то можно использовать специальные программы, «калькуляторы». Они размещаются на специализированных сайтах продавцов пеноплекса.

Виды теплоизоляции

Пенофол

Пенофол выпускается и продается в виде рулонов.

Пенофол — это покрытый фольгой вспененный полиэтилен. Представляет собой мягкий и гибкий материал, выпускаемый в рулонах.

Коэффициент теплопроводности — 0.037 – 0.052 Вт/м×°С.

Пенофол удобен в укладке, легко нарезается. Слой фольги эффективно распределяет тепло по всей поверхности прогреваемого пола.

Однако у этого материала есть и недостаток: под тяжестью стяжки и напольного покрытия он может сжиматься, при этом объем пузырьков с воздухом, входящих в его структуру, значительно уменьшится, что повлечет за собой потерю теплоизоляционных качеств.

Важно! Как правило, этот материал используют на верхних этажах многоквартирных домов, где под подогреваемым полом находится теплое отапливаемое помещение, и плита перекрытия достаточно прогрета. . Для цокольных этажей и первых этажей, а также балконов и лоджий, подвалов и гаражей этот материал не годится

Иногда, правда, нет возможности поднять пол на значительное расстояние, тогда применение пенофола может быть оправдано.

Для цокольных этажей и первых этажей, а также балконов и лоджий, подвалов и гаражей этот материал не годится. Иногда, правда, нет возможности поднять пол на значительное расстояние, тогда применение пенофола может быть оправдано.

Совет! При выборе утеплителей для пола ищите именно фольгированные материалы с толщиной алюминиевой фольги не менее 30 мкм. Лавсанные покрытия с отражающими способностями нас не интересуют, только толстая фольга!

Пробковое дерево

Теплоизолятор из пробкового дерева продается в рулонах, иногда в виде матов или плит.

Теплопроводность пробкового дерева колеблется в пределах 0.035 – 0.05 Вт/м×°С. Как видим, эта характеристика сравнима с таковой у пенофола.

Однако считается, что слой пробки, толщиной в 2 – 3 мм достаточен для утепления теплого пола. Это, безусловно, спорное мнение.

Плюс пробкового утеплителя — это его натуральность. Состоит из абсолютно природного сырья и не выделяет ядовитых химикатов ни при каких условиях.

Однако есть и минусы:

высокая цена материала;
возможность гниения, питательной среды для грибков и плесени;
порчи от биологической коррозии;
пробка нуждается в гидроизоляции.

Поэтому для пробкового дерева также можно сделать вывод, что оно годится только для полов с незначительными потерями и теплых прогретых перекрытий. Чаще пробку используют как подложку под ламинат.

Пенополистирол

Фольгированный пенополистирол для теплоизоляции полов с разметкой.

Пенополистирол — наиболее приемлемый вариант для теплоизоляции полов.

Это вызвано целым рядом причин:

Материал имеет достаточную для укладки под стяжку плотность — более 35 кг/м³;
Плиты пенополистирола имеют достаточную толщину — 50 мм, благодаря которой можно легко устроить эффективную 100-миллиметровую теплоизоляцию полов цокольных и подвальных помещений, первых этажей и т.д.;
Материал обладает низкой теплопроводностью — 0.039 Вт/м×°С, что при слое в 50 – 115 мм дает полную изоляцию и сводит потери тепла на нет;
Пенополистирол для полов покрыт ламинированным слоем фольги от 30 мкм толщиной, что делает этот вид изоляции оптимальным;
Инструкция по укладке предполагает простую работу своими руками, а разметка на фольге упрощает монтаж нагревательный элементов;
Плиты не сжимаются под тяжестью стяжки и сохраняют стабильные показатели теплопроводности на протяжении многих лет;
Полистирол химически инертен к растворам солей, кислот и щелочей;
Материал биологически неактивен и не является пищей для живых организмов или субстратом для грибов;
Не изменяет параметров и не выделяет вредных химикатов в диапазоне температур от – 180 до +180 °С.

Совет! При покупке теплоизолятора на основе пенополистирола ищите именно напольный материал, так как фасадные и другие конфигурации могут быть не приспособлены к работе вблизи нагревательных элементов и выделять вредные вещества или изменять свои параметры и форму.

Особенно удобен пенополистирол для теплых водяных полов, если он снабжен специальными замками для крепления трубок.

Важно! По мнению большинства специалистов, именно экструдированный пенополистирол плотностью от 35 кг/м³ — лучшее средство теплоизоляции для теплых полов, особенно на цокольных этажах и в случае неотапливаемых помещений снизу.

Характеристики и плюсы пенополистирола

Пенополистирол лучше других теплоизоляционных изделий, так как с его применением получается жёсткая и прочная поверхность. Он схож с пенопластом, но обладает более плотной структурой с ячейками меньшего размера.

Основные положительные свойства пенополистирола:

утеплитель имеет высокую влагостойкость и способность не пропускать пары, что даёт возможность сохранять теплопроводимость на необходимом уровне, даже при действии на изделие влаги;
обеспечивает отличную шумоизоляцию, что является важным условием при установке тёплых систем;
экологичен, и не опасен для человека;
утеплитель препятствует развитию грибка и плесени;
устойчив к химикатам;
сохраняет эксплуатационные свойства при максимальных температурах, от — 50 до + 85 градусов;
имеет небольшой вес, что позволяет применять его без риска утяжеления конструкции;
прост в работе: укладка, подрезка, обработка, поэтому все процедуры можно делать самостоятельно;
укладывается на любое основание, так как его поверхность гладкая;
пониженный уровень теплопроводности, за счёт пузырьковой структуры;
обладает гидроизоляционным свойством, так как устойчив к влаге.

Следует отдельно сказать о безопасности материала — он не горит и даже имеет способность к самозатуханию. Но есть и минус утеплителя — выделение токсичных веществ при тлении.

Как послойно должен выглядеть пирог водяного пола

Подготовка пирога под полы должна осуществляться в строгом согласии с рекомендацией производителя. Монтажные работы проводятся следующим образом:

Черновой пол – основание должно быть ровным. От этого зависит качество выполнения остальных работ. Пирог по плитам перекрытия можно укладывать без заливки черновой стяжки.
Теплоизоляция – на этом этапе монтируется изоляционный слой. Профильные маты из полистирола для укладки водяного теплого пола изготавливаются плитами 1 на 0,5 м (размер зависит от производителя). Но для большего удобства можно заказать напрямую у производителя цельную плиту большего размера.Пластиковая подложка для монтажа укладывается исключительно на выровненное основание. Конструкция пластиковой системы позволяет сразу поверх матов осуществить заливку финишного бетонного слоя. Рекомендуемая толщина пенополистирольного утеплителя не менее 5 см. Фиксацию плит выполняют с помощью специальных клеевых растворов, замки на стыках проходят монтажной пеной. Дополнительно осуществляют крепление теплоизоляции с помощью дюбелей «грибков».
Армирующий слой – укладывается только в случае использования бетонной системы теплых полов. Легкая полистирольная система теплого водяного пола не нуждается в армирующем слое. По плитам укладываются алюминиевые направляющие, сверху которых монтируется водяной контур.Для увеличения прочности пола, пластмассовые подложки закрывают плитами (ЦСП, ГВЛ и т.д.). Полистирольный пол выдерживает нагрузку подобную цементной стяжке, но весит приблизительно в три раза меньше. Сверху обычного утеплителя обязательно стелют армирующую сетку и после укладки водяного контура заливают бетонным раствором.
Финишный слой – допускается использование любого вида напольного покрытия. Современные системы допускают укладку ламината и линолеума. При этом рекомендовано соблюдение особых правил эксплуатации.

Укладка теплого водяного пола на маты, как показало сравнение теплоизоляционных материалов (их технических характеристик и сложностей, связанных с монтажом), более целесообразно. Допустимая нагрузка на пенополистирольную систему 50 кН/м². Вес конструкции позволяет укладку даже в высотных зданиях на последних этажах, где применение бетонного пирога запрещено.

Дополнительно, ламинированный экструдированный пенополистирол с бобышками, устойчив к воздействию влаги, легко монтируется и облегчает укладку водяного контура. Единственным недостатком полистирольного материала является его стоимость. Но если учесть, что пластиковые маты не нуждаются в дополнительных комплектующих для фиксации труб, последующей стяжки, то разница в цене становится не настолько существенной.

Особенности укладки утеплителя

При монтаже утеплителя следует учитывать виды используемых матов, так как от этого зависят нюансы укладки материала:

Сверху пенопласта обязательно стелется фольгированная подложка. Прокладывается армирующая сетка, по которой и осуществляется монтаж труб.
Толщина матов варьируется от 5 до 10 см. Допускается, чтобы толщина пробковой листовой подложки была уменьшена до 2-3 мм.
Стыки утеплителя проклеиваются скотчем. Плиты фиксируются с помощью анкерных дюбелей и клеевого состава.
Фольгированный материал стелется таким образом, чтобы наилучшим образом отражать тепло, т.е. металлической стороной вверх.

Некоторые нюансы монтажа указываются в инструкции по эксплуатации. Строгое соблюдение рекомендаций производителя, является залогом высокой теплоотдачи отопления с помощью теплых полов.

Какой пенопласт выбрать для пола

Конечно, по возможности лучше обойтись без пенопласта. Ведь зачем нужна лишняя химия в доме? Снаружи дома — еще терпимо. Но внутри помещений лучше его не использовать. Химия всё-таки…

Но если проблема утепления пола стоит остро, если без этого никак, если вы твердо решили использовать для этих целей именно пенопласт, тогда сейчас мы подробно рассмотрим этот вопрос.

Итак, зачастую предпочтение отдается беспрессовому самозатухающему пенополистиролу — ПСБ-С (о марках пенопласта на Vyborstm.ru уже писалось). Этот материал нашел наибольшее применение при утеплении домов (стен, полов и т. д.).

Остается только выбрать нужную толщину и плотность.

Рассматривать будем на примере случая, когда на пол (для его утепления) укладывается пенопласт, а сверху — бетонная стяжка. Это наиболее часто используемый вариант.

К тому же, нужно учитывать, что бетонная стяжка будет обладать очень низкой паропроницаемостью, что будет защищать от проникновения вредных паров из пенопласта в жилое пространство.

Обзор производителей и моделей

Маты для теплых водяных полов выпускают многие зарубежные и отечественные компании. Однако лидирующие позиции занимают только четыре бренда, чья продукция пользуется наибольшим спросом среди покупателей.

Высокие качественные и эксплуатационные показатели имеют утеплители немецкой торговой марки Oventrop. В модельном ряду присутствуют профильные маты с бобышками, плиты для сухой укладки, монтажные рулонные и складные утеплители в полипропиленовой пленке.

Плиты с бобышками имеют размеры 100 х 100 см, они выпускаются двух видов: с термо- и шумоизолирующими свойствами, а также без термоизоляции

Еще один немецкий производитель теплоизоляции – компания Rehau, чьи маты также вызывают повышенный интерес потребителей. Основная продукция – маты из пенополистирола с бобышками, оснащенные слоями термо- и звукоизоляции.

Плиты имеют размер 145 х 85 см и подходят для прокладки трубопровода диаметром от 14 до 17 мм. Общая толщина утеплителя составляет 50 мм. В комплект поставки входят фиксаторы для закрепления труб

Среди российских производителей наиболее известна продукция компании Энергофлекс.

Модельная линейка включает несколько наименований:

пенополистирольные плиты с фольгированным покрытием;
тонкий рулонный утеплитель с фольгой;
плиты из пенополистирола с бобышками.

На всех теплоизоляторах нанесена координатная сетка с шагом 50 мм.

Фольгированные плиты покрыты защитной пленкой, они выпускаются в виде рулона или книжки, имеют размеры 100 х 500 см, толщина утеплителя составляет 2.5 см

Отличными потребительскими и эксплуатационными характеристиками обладают утеплители для водяного пола, выпускаемые российской торговой маркой Экопол.

Производитель предлагает гладкие плиты из пенополистирола и маты с бобышками. Панели снабжены замковым соединением и покрыты пленочной гидроизоляцией.

Маты выпускаются в трех вариантах: с теплоизоляцией 20 и 30 мм и без теплоизоляции. Размеры плит 115 х 85 мм, общая толщина слоев составляет 38 мм

Методы крепления теплоносителя

Есть разные способы крепления теплоносителя при монтаже тёплых полов:

Арматурной сеткой — трубы водяной системы или кабель электрической закрепляются к сетке стяжками из пластика. В местах изгиба нагревательных элементов на 90 градусов хватит 2 штуки стяжки, а при повороте на 180 нужно зафиксировать в 3 местах.

Преимущества данного метода — лёгкость при работе и надёжность. Минусы — в трудоёмкости процесса, возможности повреждения трубопрокатных материалов о сетку при эксплуатировании системы, если они изготовлены из металлопластика. Кроме того, может быть снижена теплоэффективность пола, из-за пустот между трубами и сеткой.

Пластиковыми направляющими — укладываются на пенополистирол, имеющий гладкую поверхность. Они могут быть различные по длине, соединяются путём вставления одного в другой, и закрепляются на застёжки. Перед их закреплением, следует определиться со схемой раскладки отопительных элементов. Для закрепления направляющих используются скобы из пластика, которые устанавливаются на полистирол.

Плюсы — быстрота и удобство раскладки трубопрокатных материалов, и надёжная их фиксация. Недостатки — усложнён процесс разметки и отсутствует сетка, чтобы армировать стяжку.

К сведению! Возможно изготовление направляющих своими руками из деревянных реек.

Плитами с бобышками — не требуется дополнительная фиксация, так как бобышки являются направляющими деталями, между ними прокладывается теплоноситель по любой схеме. Маты облегчают работу по монтажу трубопрокатных материалов, а бобышки защищают их от повреждений. Главный минус — высокая цена плит.
Использование липучки — новый способ крепления. Фиксация производится путём обматывания труб липучей лентой, которая прилепляется к основанию. Такой способ быстрый и удобный, не требующий дополнительной фиксации. Минус — усложняется укладка из-за отсутствия разметки, а также возможен незначительный сдвиг при ходьбе по полу.

Выбирать теплоизоляционный материал для тёплых полов, способ расположения и фиксации теплоносителя каждый может по своему желанию и финансовым возможностям.

Люди которые имеют опыт в работе с теплоизоляцией, могут сами осуществлять укладку экструдированного пенополистирола без фольги, креплений и разметки. Если же вы не обладаете данным опытом, и не надеетесь на свои силы, то стоит пригласить специалистов для установки теплой системы с подложкой из пенополистирола.

Применение пенополистирола для теплоизоляции деревянных полов

на лагах экструдированным пенополистиролом включает в себя следующие мероприятия:

Разборка плинтусов и существующего напольного настила;
Осмотр элементов деревянной системы, ремонт и замена при необходимости подгнивших частей опорного бруса, лаг и чернового настила;
Пропитка огнезащитными и антибактериальными растворами всех участков из дерева;
Устройство гидроизоляционного слоя. Полиэтиленовую или фольгированную плёнку укладывают между лагами, при этом края должны заходить на торцы лаг и боковую поверхность стен на 10 — 15 см.
Плитами пенополистирола выполняют утепляющий слой между лагами поверх чернового настила, соединяя их друг с другом шпунтованными торцами. Зазоры и щели заполняют монтажной пеной или специальным клеем с кусочками пенополистирола;
Устройство пароизоляционной прослойки. Полотна профилированной мембраны или плотной полиэтиленовой плёнки укладывают внахлёст, размер которого 15 — 20 см, и крепят к лагам строительным скотчем. Швы и края проклеивают специальной липкой лентой.
Обратный монтаж в деревянном доме дощатого настила, половица которого предварительно пропитывается огнезащитным и антисептическим составом.

Утепление пола по лагам можно выполнить и более дешёвым материалом — пенопластом, так как основная нагрузка в таком случае будет приходиться на деревянные элементы конструкции.

Параметры выбора утеплителя, на что обращаем внимание

При покупке покрытия для тёплого пола с пенополистирола, следует брать во внимание такие показатели, как: качество и разновидность.

Первоначально, качество пенополистирольных плит для тёплых полов определяется по их внешнему виду. Следует учитывать такие моменты:

Цвет — должен быть ярким и равномерным, что свидетельствует о соблюдении технологического процесса. Чаще продаются синего или оранжевого оттенка. Сама цветовая гамма на характеристики продукта не влияет.
Запах — недопустимо наличие резкого запаха, небольшой лёгкий специфический может быть.
Форма — чёткая геометрическая, а края ровные и не крошатся.
Гранулы — одного размера без пустот.
Поверхность — ровная, в противном случае теплоизоляционные качества будут снижены.

К сведению! Специалисты рекомендуют особо осмотреть место среза или разлома. При целостности гранул на данном участке, можно говорить о плохом их сцеплении друг с другом. В качественной плите, при разломе гранулы должны тоже разрушаться.
