Терморегулирующий вентиль danfoss — характеристики и виды, подбор и регулировка ТРВ

В настоящее время имеется большое количество документов и технических инструкций разработчиков, в которых подробно описывается конструкция ТРВ, их работа, технолоrия их подбора и монтажа.

В большинстве документов указывается, что настройка ТРВ производится на заводе изготовителя и, как правило, не требуют дополнительной реryлировки. Вместе с тем, возникает вопрос: как настроить ТРВ, если по какой либо причине появится необходимость дополнительной регулировки? Мы рекомендуем следующий метод. Дополнительно к обычно используемым манометрам нужно установить электронный термометр, датчик котoporo следует укрепить на термобаллоне ТРВ.

Чтобы сохранить стабильность настройки ТРВ во времени, необходимо производить ее при температуре в охлаждаемом объеме, близкой к температуре отключения компрессора (настройка, обеспечивающая стабильность при температуре 25 °С, может привести к пульсации при температуре 20 °С). Не допускается производить настройку ТРВ при высокой температуре в охлаждаемом объеме!

ТРВ Danfoss

Все холодильные установки комплектуются терморегулирующими вентилями (ТРВ), с помощью которых корректируется количество хладагента, подающегося в испарители холодильного оборудования. Терморегулирующий вентиль danfoss – одно из лучших устройств нашего времени, которое производится известным одноименным датским концерном.
Меню:

• ТРВ Danfoss
• Замена ТРВ
• Вентиль ТРВ 2
• Соленоидный
• Шаровый
• Видео

Принцип работы и задача, которую выполняет терморегулирующий вентиль состоит в том, чтобы обеспечить испаритель необходимым количеством хладагента объемом, определяющимся тепловой нагрузкой на агрегат в данное время. Например, терморегулирующий вентиль кондиционера поддерживает выходные перегретые пары в определенных пределах.

Виды

Соответственно функционального назначения, трв danfoss разделяют на такие виды:

Терморегулирующие электроприводные клапаны ETS

Функциональное предназначение: подача охлаждающей жидкости в испарители холодильного оборудования и кондиционеров. Благодаря полной сбалансированности клапана и корпуса, охладительная жидкость протекает в обоих направлениях. Клапан закрывается очень плотно.

Преимущества:

• функционирует, независимо от направления движения рабочей среды в агрегате, что обеспечивается уравновешивающим устройством.
• различные модели приводов делают возможным полной перекладки клапана через 2625 – 3810 шагов на протяжении 8,4-12,7 сек.
• при наличии привода постоянного тока, перекладка клапана осуществляется со скоростью 150 шагов за 1 сек.

Терморегулирующие электроприводные клапаны AKV

С их помощью хладагент впрыскивается в испарители. Регулировка осуществляется широтно-импульсным методом. Это значит, что широта импульсов, которые посылает контроллер агрегата, определяет степень открывания вентиля.
Преимущества:

• благодаря разборной конструкции, может меняться клапанный узел (дюза) для трв danfoss AKV;
• во время работы клапану не нужна подстройка;
• устройства – универсальное по конструкции, поскольку является соленоидным и терморегулирующим вентилем одновременно.

Терморегулирующий вентиль Т2 и ТЕ2

Для наполнения «сухих» (незатопленных) испарителей, рассчитанных на небольшую мощность, пользуются терморегулирующими вентилями T2 и TE2. Номинальная холодопроизводительность таких агрегатов составляет порядка от 380 Вт до 9 100 Вт при R404A/R507. Применяются в обычных холодильных установках, тепловых насосах, воздухоохладителях, чиллерах, транспортных рефрижераторах, льдогенераторах.

Они отличаются:

• большим эксплуатационным температурным диапазоном;
• наличием сменного клапанного узла;
• легкостью задания необходимой производительности;
• простотой складирования.

Важно! В случае необходимости, можно поставить специальный переходник, рассчитан и на отбортовку, и на пайку.

К виду TE2 относят терморегулирующий вентиль danfoss tx2 предназначен для автоматической регулировки расхода хладагентов с наличием фтора в испарителях охлаждающих агрегатов.

Рассчитан для работы при давлениях до 28 атм при температурах от -40 град до +10 град.

Терморегулирующий вентиль РНТ

Контролирует процесс поступления жидких хладагентов в испарители агрегатов. С его помощью происходит наполнение «сухих» испарителей, в которых тепловая нагрузка на них прямо пропорциональна перегреву хладагентов. Прибор работает в тепловом диапазоне -40 – + 50⁰С при допустимом рабочем давлении 28 бар (для PHT 85 и PHT 125), и 20 бар (для PHT 300).

ТРВ TU/TC

Качество работы клапанов TU/TC зависит от:

• давления, создающимся наполнителем термобаллона;
• давления, во время кипения хладагента;
• степени напряжения пружины.

Поэтому, регулировка таких терморегулирующих вентилей сводится к тому, чтобы постоянно поддерживать равновесие между уровнем давления в баллоне, которое образуется по одну сторону от мембраны, и величиной суммарного давления между напряжением пружины и кипением, действующих с другой стороны.

Применяются такие установки в обычном холодильном оборудовании, тепловых насосах, кондиционерах, кулерах и пр.

Они отличаются:

• легкостью и прочностью;
• наличием биметаллических штуцеров, что способствует удобной и безопасной пайке;
• использованием капиллярных трубок из нержавейки, что способствует длительному сроку эксплуатации.

Настройка перегрева данного вида трв danfoss может осуществляться регулировочным винтом.

Важно! Возможно монтирование с любыми значениями МОР (максимальным рабочим давлением), что содействует защите компрессора от возникновения повышенных давлений при кипении.

Терморегулирующий вентиль (трв) TGE

Данная серия характерна наличием незаменяемых клапанных узлов. Такие клапаны разработали в коммерческих целях: их используют в высокопроизводительных системах кондиционирования.
Устройства способны пропускать жидкий хладагент в испарители «сухого» типа, в которых тепловая нагрузка на испарителе прямо пропорционально зависит от перегрева хладагентов.

К плюсам агрегата можно отнести:

• функционирование в условиях повышенной влажности, что очень важно при комплектации тепловых насосов;
• сбалансированность клапанного узла в любом направлении потока рабочей среды (вентили серии TGE 20 и TGE 40);
• быстроту и легкость монтажа;
• наличие минимального риска возможных утечек, поскольку все сварные швы – лазерные.

Терморегулирующий вентиль danfoss tgel-35 относится к прямоточным герметичным изделиям модификации TGE, имеющие встроенный клапанный узел (хладагент R410) со статическим перегревом 4К. Оптимально функционирует при температурах от -40 град. до +10 град. и давлениях, не превышающих 46 атмосфер.

ТРВ TE5 – TE55

С помощью агрегатов регулируется подача хладагента в среднее по мощности холодильное оборудование. Вентили предназначены для наполнения хладагентом «сухих» (незатопленных) испарителей, о расходе которого можно судить по степени перегрева во время выхода из испарителя.

Благодаря наличию сменного клапанного узла, обеспечивается:

• простота монтажа;
• оптимальный вариант обеспечения поддержки конкретной производительности;
• наличие каналов, уравновешивающих давление.

Может эксплуатироваться в температурном диапазоне от -60⁰С до +11⁰С!

Технология настройки ТРВ

Рекомендуемая технолоrия настройки ТРВ заключается в том, чтобы сначала вывести ТРВ на предельный режим, при котором начинаются пульсации. Для этоrо при постоянной величине перегрева (показания термометра и манометра НД не меняются) нужно медленно открывать ТРВ до тех пор, пока не начнутся пульсации. Если при этом появляются пульсации перегрева (пульсации показаний термометра и манометра), нужно закрывать ТРВ до тех пор, пока пульсации не прекратятся.

Внимание! Никогда не вращайте регулировочный винт больше, чем на один оборот (предельный режим, приводящий к пульсациям, может наступить при вращении винта на 1/4 или даже на 1/8 оборота).

После каждого изменения настройки (поворота регулировочноео винта) следует выждать не менее 15 минут (в дальнейшем это позволит вам сэкономить время на настройку). Коrда установка выйдет на пульсирующий режим, достаточно слегка закрыть ТРВ (например, на пол оборота). В этом случае ТРВ будет настроен на минимально возможный перегрев, который обеспечивается данной установкой, заполнение испарителя жидким хладагентом будет оптимальным, а пульсации прекратятся.

Примечание: в течение настройки давление конденсации должно оставаться относительно стабильным, но eгo величина должна быть максимально приближена к номинальным условиям работы, так как от нее зависит производительность ТРВ.

Неиспарившиеся частицы жидкости (правда неизвестно, сколько времени он проработает в таком режиме, который может привести к очень серьезным неисправностям).

Замена ТРВ

Если холодильное оборудование функционирует с перебоями, то сначала необходимо выяснить причину возможной поломки.

Например, когда отсутствует поступление горячего или холодного воздуха с кондиционера, то одной из причин его плохой работы может быть засорение воздушного фильтра.

Для возобновления нормальной работы, следует почистить фильтр, а также другие аксессуары и не допускать, насколько это возможно, попадание в них грязи и пыли.

Если трв например не может выровнять давление в контурах, то лучше всего провести его замену. Кстати, такой технологический процесс устранения неисправности как замена трв – простая процедура, которую можно осуществить самому.

Кроме этого, предлагаем перечень наиболее распространенных поломок холодильного оборудования, когда необходима замена устройства:

• слишком мала производительность;
• наличие пульсации давления, что выражается большой производительностью;
• на всасывании образуется очень высокое давление;
• перетекает жидкий хладагент из термобаллона или наличие его утечки;
• компрессор постоянно переполняется жидкостью, что вызвано слишком большой пропускной способностью вентиля;
• агрегат постоянно закрыт;
• клапан не реагирует на любые способа воздействия;
• наблюдение постоянных колебаний температурных показателей, давления в системе.

ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ И ПОРЯДОК НАСТРОЙКИ ТРВ

Виды испарителей

Испаритель является одним из элементов холодильной машины, в котором рабочее вещество кипит за счет теплоты, подводимой от источника низкой температуры. Образовавшийся при кипении холодильного агента пар отсасывается из испарителя компрессором для совершения дальнейших процессов цикла холодильной машины. В зависимости от положенного в основу принципа испарители делятся на ряд групп по характеру охлаждаемого источника:

1. испарители для охлаждения жидких хладоносителей;
2. испарители для охлаждения воздуха;
3. испарители для охлаждения твердых сред;
4. испарители-конденсаторы.

в зависимости от условий циркуляции охлаждаемой жидкости:

1. с закрытой системой циркуляции охлаждаемой жидкости (кожухотрубные и кожухозмеевиковые);
2. с открытым уровнем охлаждаемой жидкости (вертикально-трубные, панельные).

по характеру заполнения рабочим веществом:

1. затопленные;
2. незатопленные (оросительный, кожухотрубный с кипением в трубах, змеевиковый с верхней подачей жидкости).

Испарители могут подразделяться и на другие группы (в зависимости от того, на какой поверхности происходит кипение рабочего вещества; по характеру движения рабочего вещества и др.). В качестве промежуточного жидкого теплоносителя в испарителях применяются рассолы (водные растворы солей NaCl, СаС12), вода, спирт, водный раствор этиленгликоля и др.

С возрастанием концентрации рассола температура начала затвердевания (кристаллизации) сначала падает, затем становится равной температуре криогидратной точки и далее повышается. Заканчивается процесс кристаллизации вне зависимости от концентрации при криогидратной температуре. По мере выпадения кристаллов льда или соли, с понижением температуры рассола оставшаяся жидкая фаза будет либо увеличивать свою концентрацию (левая кривая), либо уменьшать (правая кривая) до состояния эвтектического раствора, соответствующего концентрации криогидратной точки. Для раствора NaCl криогидратная температура равна —21,2°С, а концентрация 28,9%; для раствора СаС12 — соответственно —55°С и 42,5%

Методика регулирования ТРВ

При выборе ТРВ необходимо также предусматривать соответствие его пропускной способности производительности прибора охлаждения (испарителя), так как только в этом случае можно обеспечить абсолютно устойчивую работу регулируемой холодильной установки. С этой целью следует предусматривать минимальный перегрев во всем диапазоне возможной производительности прибора охлаждения. Как можно видеть из рис. 1, регулирование может быть устойчивым, только если точка пересечения кривых рабочей характеристики прибора охлаждения и рабочей характеристики ТРВ соответствует рабочей точке холодопроизводительности установки.

Рис. 1. Кривые рабочих характеристик регулятора и испарителя для случая регулирования подачи хладагента в испаритель с помощью ТРВ.

Как только достигается статический перегрев Δt3, ТРВ начинает открываться и при полном открытии обеспечивает свою номинальную производительность. При этом перегрев повышается на величину перегрева открытого ТРВ Δtпо. Сумма статического перегрева Δt3, и перегрева открытого ТРВ Δtпо составляет рабочий перегрев Δtпн. Изготовители ТРВ устанавливают величину статического перегрева, как правило, в диапазоне от 3 до 5 К. Ее можно изменить в ту или иную сторону, вращая регулировочный винт и поджимая или отпуская при этом пружину. Данная операция приводит к эквидистантному сдвигу рабочей характеристики ТРВ влево или вправо, в результате чего появляется возможность обеспечить устойчивое регулирование установки, расположив рабочую характеристику ТРВ таким образом, чтобы она пересекла характеристику прибора охлаждения точно в рабочей точке номинальной холодопроизводительности. Дляприборов охлаждения, работающих при очень малых разностях температур, необходимо предусматривать теплообменник, который, переохлаждая жидкий хладагент, позволяет повысить перегрев.

Выполненная при отправке с завода изготовителя настройка ТРВ соответствует большинству установок. Если возникает необходимость дополнительной регулировки, то нужно использовать регулировочный винт (см. рис. 2). При вращении винта вправо (по часовой стрелке) перегрев повышается, при вращении влево (против часовой стрелки) перегрев понижается.

Для ТРВ марки Т2/ТУ2 полный оборот винта меняет температуру перегрева примерно на 4 ° при температуре кипения 0°С.

Начиная с ТРВ марки ТЕ5, полный оборот винта дает температуру перегрева около 0,5 К при температуре кипения 0°С.

Начиная с ТРВ марки ТКЕ3, полный оборот винта дает изменение перегрева примерно на 3 ° при температуре кипения 0°С.

Рис. 2. Настройка ТРВ с помощью регулировочного винта. Рекомендуется следующий метод регулировки. Дополнительно на выходе трубопровода из прибора охлаждения помимо манометра (5) устанавливается электронный термометр (3), датчик (6) которого крепится к термобаллону (4) ТРВ, как показано на рис. 3.

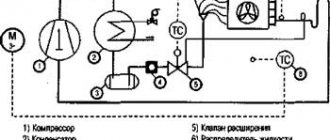

Рис. 3. Схема метода регулировки ТРВ: 1 — терморегулирующий вентиль с внутренним выравниванием; 2 — прибор охлаждения; 3 — электронный термометр; 4 — термобаллон; 5 — манометр; 6 — первичный датчик электронного термометра. Для обеспечения стабильности настройки ТРВ во времени необходимо производить ее при температуре в охлаждаемом объеме, близкой к температуре, при которой отключается компрессор. Не допускается производить настройку ТРВ (регулировку) при высокой температуре в охлаждаемом объеме.

Рекомендуемая регулировка заключается в том, чтобы настроить ТРВ на предельный режим, при котором начинаются пульсации. Для обеспечения этого при постоянной величине перегрева Δtпер = tв.п -t0, необходимо медленно открывать ТРВ до тех пор, пока не начнутся пульсации. При этом значение показаний манометра Рв.п и термометра tв.п не должны изменятся. При последующем открытии вентиля ТРВ могут начаться пульсации показаний манометра Рв.п и термометра tв.п. С этого момента нужно начать закрывать ТРВ до тех пор, пока пульсации не прекратятся (примерно на половину оборота регулирующего винта).

Рис. 4. Последовательность регулировки ТРВ на номинальный режим. Чтобы избежать переполнения испарителя жидкостью, нужно действовать следующим образом. Вращая регулировочный винт вправо (по часовой стрелке), повышать перегрев до прекращения колебаний давления. Затем понемногу вращать винт влево до точки начала колебаний, после этого повернуть винт вправо примерно на 1 оборот (для Т2/ ТЕ2 и ТКЕ на ¼ оборота). При такой настройке колебания давления отсутствуют, и испаритель работает в номинальном режиме. Изменения перегрева в диапазоне ±0,5°С не рассматриваются как колебания.

Если в испарителе имеет место чрезмерный перегрев, это может быть следствием его недостаточной подпитки жидкостью. Снизить перегрев можно, вращая регулировочный винт влево (против часовой стрелки), постепенно выходя на точку колебаний давления. После этого повернуть винт вправо на один оборот (для ТРВ типа Т2/ТЕ и ТКЕ на ¼ оборота). При такой настройке колебания давления прекращаются, и испаритель работает в номинальном режиме. Изменения перегрева в диапазоне ±0,5°С не рассматриваются как колебания.

В случае если ТРВ будет отрегулирован на минимальный возможный перегрев, необходимый для нормальной работы данной холодильной установки, заполнение прибора охлаждения жидким хладагентом будет достигнуто номинальным, а пульсации величины перегрева паров хладагента прекратятся. В процессе регулировки ТРВ давление конденсации должно оставаться относительно стабильным и близким по значению (Рк ~ Рк.н) при номинальных условиях работы, так как от них зависит холодопроизводительность ТРВ.

При регулировке возможны следующие осложнения:

1. Не удается регулировкой добиться пульсаций.

Это означает, что при полностью открытом ТРВ, его производительность ниже, чем производительность прибора охлаждения. Это связано со следующими причинами: либо проходное сечение (f) ТРВ мало, либо в установке не хватает хладагента и на вход ТРВ поступает недостаточное количество жидкого хладагента из конденсатора.

2. Не удается устранить пульсации после их возникновения.

Это означает, что производительность ТРВ выше, чем пропускная способность прибора охлаждения. Это связано с тем, что либо проходное сечение (f) ТРВ слишком большое, либо прибору охлаждения не хватает жидкого хладагента.

Регулировка ТРВ невозможна, когда перегрев достигает большего значения (это наступает, когда ТРВ практически закрыт, давление испарения небольшое, и полный перепад температур между температурой воздуха на входе в прибор охлаждения tв1 и температурой кипения хладагента t0 большой). Это означает, что в приборе охлаждения образуется меньше паров, чем способен всасывать компрессор, т. е. холодопроизводительность прибора охлаждения недостаточна.

Следовательно, если не удается найти режим настройки, который устраняет пульсации давления, необходимо произвести замену ТРВ, либо осуществить замену седел с отверстиями (патронов), если конструкция ТРВ предусматривает наличие комплекта сменных патронов. В этом случае, чтобы снизить расход, нужно заменить ТРВ или сменить патрон с отверстием. Если перегрев в испарителе слишком большой, пропускная способность ТРВ мала. Тогда, чтобы повысить расход, нужно также поменять патрон. ТРВ компании Danfoss марки ТЕ поставляются с комплектом сменных патронов. ТРВ марки ТКЕ имеют фиксированное отверстие седла.

Дроссельное (или сопловое) отверстие многих ТРВ выполняется в виде сменного вкладыша, что позволяет обеспечить новое значение его производительности простой заменой этого элемента. Терморегулирующий (силовой, управляющий) тракт ТРВ, т. е. комплекс, состоящий из верхней части ТРВ (надмембранная полость, образующая терморегулирующий элемент), капиллярной трубки и термобаллона, также иногда бывает сменным, что позволяет подобрать наилучший вариант заправки термобаллона (паровая, жидкостная или адсорбционная заправка), наиболее подходящий для конкретных условий работы данной установки.

Рис. 5. Замена сменного вкладыша ТРВ и сменных патронов.

Перепад температур

Перепад температур на испарителе рассчитывается следующим образом:

ΔТ=Та1- Та2,

где ΔТа находится в пределах от 2 до 8 К (для трубчато-ребристых испарителей с принудительным обдувом).

Другими словами, при нормальной работе холодильной установки воздух проходящий через испаритель должен охлаждаться не ниже 2 К и не выше 8 К.

Рис. 2 – Схема и температурные параметры охлаждения воздуха на воздухоохладителе:

Та1 и Та2 – температура воздуха на входе и выходе из воздухоохладителя;

• FF – температура хладагента;
• L – эквивалентная длина испарителя;
• То – температура кипения хладагента в испарителе.

Ламелевые теплообменники

Посвящаем серию статей проектированию и применению ламелевых (оребренных) теплообменников, используемых в центральных кондиционерах (AHU) и приточных установках. Слишком часто некоторые производители теплообменников приводят некорректные данные, что дает основание проектантам ожидать нереальных результатов. В этой статье раскроем проблемы со стороны воздуха: влияние на производительность профиля ламелей (оребрения) и потери напора. Слегка затронем также и проблему влияния конденсата в случае батареи охлаждения.

Введение

Рассмотрим случай принудительного обдува теплообменной батареи. При этом величина скорости движения воздуха лежит в области от 1 до 5 м/сек. Течение воздуха между ламелями не является ламинарным, даже если в некоторых случаях может так показаться. Ламинарный поток не может быть здесь стабильным, так как за каждой трубкой создается интенсивный вихрь. Даже если ламинарному потоку воздуха удасться этот вихрь обойти, он „наткнется» на следующую трубку (см. рис. 2). Так что будем рассматривать обычный турбулентный поток, для которого чаще всего используют уравнения типа 1/а = C*v^n, где а — коэффициент теплоотдачи воздуха, v — скорость воздуха, C и n соответствующие коэффициенты. Подобное уравнение применяется к потери напора на стороне воздуха delta p = D*v^m. Коэффициент n колеблется согласно данных, приводимых в литературе, от 0,41 до 0,9, коэффициент m колеблется между 1,3 и 2, чаще 1,8 [1].

Наиболее точным методом определения всех коэффициентов считается американский норматив ARI 410 [2]. Он основан на измерении производительности нескольких теплообменников с различным количеством рядов, с разным шагом оребрения. В качестве рабочей жидкости использовалась горячая и холодная вода (как сухое так и мокрое охлаждение). Для одного типа геометрии и профиля теплообменника обычно проводится более 30 лабораторных тестов. Результаты измерений ложатся на прямую линию в логарифмической диаграмме (см. рис. 3). Точность метода ±5% от общей производительности для любой комбинации рядов, контуров, шагов оребрения.

Выводы

Очевидно чудес в технике не бывает. Более высокая производительность оплачивается большей поверхностью либо большими потерями напора.

Сопротивление по воздуху производители обычно указывают ниже, чем реальное. Советуем проявить здоровый пессимизм и при определении квалификации поставщика провести испытания как минимум одного теплообменника. То же самое относится и к проверке производительности теплообменника.

Солидность производителя теплообменников можно также предварительно проверить вопросом о методике расчета, используемом в его расчетной программе. Наибольшая разница между реальным и указанным расчетным значением может быть у охладителей, в случае, когда при расчете во внимание не принимались капли конденсата, образующиеся на поверхности ламели.

Для охладителей, работающих в условиях образования конденсата использование гидрофильного покрытия приводит к снижению потерей напора воздуха и повышает значение его скорости, при которой следует использовать каплеуловитель.

В установках охлаждения воды — чиллеры — производства используются только проверенные теплообменники/конденсаторы.

Терморегулирующие вентили

Терморегулирующие вентили (ТРВ) — это наиболее распространенные регуляторы питания испарителей хладагентом. Регулирование уставки перегрева ТРВ существенно влияет на холодопроизводительность оборудования.

Если ТРВ отрегулирован на большой перегрев или его термобаллон неправильно установлен, то это является причиной низкого давления всасывания. Если уставка перегрева ТРВ произведена неправильно, то выполняют следующие операции:

• измеряют температуру во всасывающем трубопроводе в месте закрепления термобаллона;
• определяют давление во всасьшающем трубопроводе в месте закрепления термобаллона.

Если ТРВ имеет линию внешнего уравнивания, то манометр, установленный на ней, непосредственно и точно показывает определяемое давление. Для ТРВ с внутренним уравниванием определяют давление по манометру у всасывающего вентиля компрессора. Затем к этому значению прибавляют расчетное снижение давления во всасывающем трубопроводе между термобаллоном ТРВ и всасывающим вентилем компрессора. Сумма давления по манометру и расчетного снижения давления примерно равна давлению в трубопроводе в месте расположения термобаллона.

Агрегат работает с повышенной нагрузкой в том случае, когда его производительность недостаточна или увеличился расход холода. Единственным решением этой проблемы является замена агрегата на другой более производительный. Значительная тепловая нагрузка на испаритель возникает при высокой частоте вращения вентилятора, в результате чего повышается давление всасывания. Можно уменьшить частоту вращения вентилятора, и одновременно изменить разность между температурой потока воздуха, проходящего через испаритель, и температурой кипения хладагента. Рекомендуемая разность температур обычно составляет 11°С при кондиционировании воздуха и 6 — 9°С при охлаждении. Промышленная шоковая заморозка фруктов от

Рама, картер, блок-картер

Основные требования, которым должны удовлетворять конструкции рамы, картера и блок-картера, — прочность и жесткость. Последняя определяет точность и сохранение взаимного расположения осей механизма движения компрессора во время эксплуатации. Рамы, картеры и блок-картеры воспринимают силы, возникающие при работе компрессора, и передают на фундамент реакцию от крутящего момента, неуравновешенные силы и моменты сил инерции движущихся масс, а также вес компрессора.

Рамы крейцкопфных компрессоров находятся под атмосферным давлением. Проемы, люки и отверстия в рамах уплотнены легкими крышками и кожухами. В горизонтальных оппозитных компрессорах применяют преимущественно многоподшипниковые рамы коробчатого сечения, создающие облегченную, и жесткую конструкцию.

Картеры и блок-картеры бескрейцкопфных компрессоров находятся под давлением всасываемых паров холодильного агента. Это давление при работе компрессора не превышает 0,6 МПа для большинства холодильных агентов. Однако во время длительных стоянок машины давление в картере может повыситься до величины, определяемой температурой окружающего воздуха. Поэтому проверку на прочность и плотность блок-картеров и соответствующих корпусных деталей компрессоров, работающих в автоматическом режиме, проводят по тем же нормам, что и корпусных деталей на стороне нагнетания.

Рамы, картеры и блок-картеры обычно изготовляют литыми из чугуна, иногда сварными из стального листа. В малых компрессорах транспортных машин для уменьшения массы применяют алюминиевые сплавы. Литые детали в большинстве случаев для сохранения правильного положения осей и плоскостей приходится подвергать старению (искусственному или естественному), а сварные — отжигу. Эти же основные требования — точное взаимное положение осей и плоскостей — предъявляют и к механической обработке. Кроме того, уплотнительные плоскости (поверхности) картеров и блок-картеров должны обеспечивать возможность сборки с контрдеталями, обеспечивающей герметичность. Допустимые отклонения посадочных размеров рам, картеров и других деталей компрессоров, а также микрогеометрия основных посадочных поверхностей приведены в специальной литературе.

Холодильные агенты — основные определения, краткий исторический обзор, обозначения

Холодильный агент (хладагент) является рабочим телом холодильной машины, изменяющим в различных частях холодильного контура свое агрегатное состояние. При переходе из жидкого состояния в газообразное, который осуществляется в испарителе, хладагент отбирает тепло у окружающей среды в силу эндотермического характера процесса испарения, вырабатывая тем самым холод. Затем отобранное тепло удаляется из холодильной машины в результате последующей конденсации хладагента в конденсаторе и передается другой среде, причем процесс перехода хладагента из газообразного состояния в жидкое носит экзотермический характер.

Чтобы какое-то вещество могло выполнять функции хладагента, необходимо прежде всего, чтобы при атмосферном давлении его температура кипения была как можно ниже, объемы паров, образующихся при испарении, были незначительными, а давление конденсации — не слишком высоким и легко достижимым. Кроме того, хладагент должен быть неагрессивным по отношению к конструкционным материалам и маслам, как можно менее токсичным, невоспламеняемым и взрывобезопасным. Наконец, желательно, чтобы в тех условиях, в которых находятся наиболее распространенные холодильные сети, его удельная энтальпия была значительной. Иными словами, найти вещество, которое одновременно удовлетворяло бы всем этим требованиям, невозможно.

В качестве первого хладагента использовалась вода, поскольку с 1755 г. она служила «для получения фригорий (отрицательных калорий)» в лабораторной установке, которую создал WilliamGullen. Позднее, в 1834 г., американец JacobPerkins изготовил компрессионную машину, работавшую на диэтиловом эфире, а в 1844 г. тоже американец John Gorrie — машину со сжатием и расширением воздуха. Но французы не остались в долгу и в 1859 г. FerdinandCarre соорудил абсорбционную холодильную машину на аммиаке, а четыре года спустя Charles запустил компрессор, работающий на метиловом эфире. До конца XIX в. использовались еще два новых хладагента: углекислый газ (С02) и двуокись серы (S02), кроме того, один из уже названных хладагентов — аммиак — применяется не только в адсорбционных холодильных машинах, но и в компрессионных (Linde).

Эти три последних хладагента, а именно аммиак (R717), углекислый газ (R744) и двуокись серы (R764) оставались наиболее распространенными вплоть до 1930 г. Но после внедрения в 1930 г. в США новой категории хладагентов: хлорфторуглеродов, хорошо известных под аббревиатурой CFC, все ранее упоминавшиеся хладагенты, за исключением аммиака, почти полностью исчезли. Однако начиная с 1980 г. ученые стали подавать тревожные сигналы, привлекая внимание общественности к вредному воздействию CFC на окружающую среду. Поэтому производители начали разработку менее вредных для будущего планеты хладагентов, некоторые из которых уже появились на рынке. Эти хладагенты, заменяющие группу CFC, принадлежат главным образом к двум категориям химических соединений: фторхлорсодержащим углеводородам, или HCFC, и фторуглеводородам, или HFC.

Хотя число широкомасштабно используемых хладагентов было значительно сокращено, тем не менее их номенклатура остается еще достаточно многочисленной. Чтобы облегчить их обозначение, была введена система буквенно-цифровых индексов. Эта система установлена для всех химических соединений, состав которых не всегда в точности совпадает с описанными нами выше категориями CFC, HCFC или HFC. Они обозначаются буквой R с тремя цифрами после нее, т. е. Rcdu, где:

• с (сотни) равно числу атомов углерода, уменьшенному на единицу;
• d (десятки) равно числу атомов водорода, увеличенному на единицу;
• и (единицы) равно числу атомов фтора.

Для определения химической формулы соединения ее состав дополняют хлором таким образом, чтобы полное число одновалентных атомов, т. е. атомов водорода, фтора и хлора вместе взятых было равно 4 для производных метана, 6 для производных этана, 8 для производных пропана и т. д. По данным «Учебник по холодильной технике» Польманн 1998

Сжатие газов — основные понятия

В производственных процессах подвергаются переработке значительные количества газов и их смесей при давлении, отличном от атмосферного; кроме того, газы используются также для вспомогательных целей (для передавливания, перемешивания и распыления различных веществ). Все эти процессы проводят при сжатии или разрежении газов. Сжатие или разрежение газа (изменение объема) сопровождается изменением его давления и температуры.

Адиабатическое, изотермическое и политропическое сжатие и разрежение. Как известно из термодинамики, изменение состояния газа при изменяющихся объеме и давлении может протекать тремя путями: изотермически, адиабатически и политропически. Изменение давления газа при сжатии в значительной степени зависит от того, происходит ли во время сжатия теплообмен между сжимаемым газом и окружающей внешней средой. Практически такой теплообмен неизбежен, а во многих случаях даже и необходим, для чего используют искусственное охлаждение сжимаемого газа.

Теоретически можно представить себе два предельных случая сжатия газов, причем все реальные процессы сжатия газов будут являться промежуточными между ними.

В первом случае вся теплота, выделяющаяся при сжатии газа, полностью отводится наружу, и процесс изменения состояния газа, т. е. изменение его объема и давления, протекает при одной постоянной температуре; такой процесс называется изотермическим. Во втором случае, наоборот, вся теплота, выделяющаяся при сжатии газа, полностью остается внутри газа, повышая его температуру, при этом потери тепла в окружающую среду отсутствуют; такой процесс называется адиабатическим.

В действительности сжатие газов протекает не изотермически и не адиабатически, а в каждом частном случае лишь приближается к одному из этих процессов. Такой реальный процесс сжатия газа, при котором одновременно с изменением объема и давления происходит также изменение температуры и отвод тепла наружу, называется политропическим.

Теплота

Теплота — это энергия, полученная в результате изменения температуры. Теплота передается от более теплого тела к более холодному. Теплота — это температурная составляющая передачи энергии при работе машинных систем. Принимая во внимание, что работа — это передача энергии силой, которая перемещает массу на определенное расстояние, теплота передается от одного тела другому из-за разницы температур. Теплота передает внутреннюю кинетическую энергию от молекул более теплого тела более холодному. Такая передача энергии уменьшает уровень кинетической энергии молекул более теплого тела, что производит соответствующее уменьшение его температуры. Одновременно кинетическая энергия выравнивается и температура более холодного тела увеличивается.

Передачу энергии, которая затрагивает температуру тела, называют теплопередачей. Хотя передача теплоты происходит в основном в ответ на разницу температур, ее также вызывает сила трения — это взаимодействия, которые происходят на молекулярном уровне как движение тел относительно друг друга. Такие взаимодействия изменяют уровень кинетической энергии молекул между двумя поверхностями. В результате растягивания резинки молекулы движутся друг мимо друга, изменяют свою скорость и температуру всего тела. Данное изменение тепловой энергии — конверсионный процесс, где часть проделанной работы по перемещению тела сохраняется в виде энергии. В данном разделе описаны различные виды тепловой энергии и теплопередачи между телами.

Требования

По действующим в Западной Австралии правилам молоко должно быть охлаждено до температуры 4оС или ниже в течение 3,5 часов после начала доения. Однако для получения высококачественного продукта его следует охладить до температуры ниже 4оС как можно быстрее. Кроме того, очень важно хранить молоко при температуре ниже 4оС между операциями доения.

Системы охлаждения

Системы с непосредственным охлаждением (непосредственным испарением хладагента) и системы с теплоаккумуляцией являются основными системами, используемыми на молочных фермах для охлаждения молочных продуктов. Системы с непосредственным охлаждением включают в себя холодильный агрегат, обеспечивающий подачу охлаждающего хладагента, который отбирает тепло у молока, хранящегося в наливном танке.

Системы с теплоаккумуляцией используют холодильный агрегат, охлаждающий холодильную среду, которая хранится в теплоаккумулирующем танке. Холодильная среда используется затем для охлаждения молока с помощью теплообменника перед тем как молоко поступит в наливной танк. Обычно молоко поступает в наливной танк с температурой ниже 4оС.

Рис. 1. Типовое отделение для хранения молока. Показан охлаждаемый танк (молоко-охладитель), насос для перекачки, встроенный фильтр для очистки и пластинчатый охладитель.

Предварительное охлаждение

Предварительное охлаждение с помощью пластинчатого охладителя помогает снизить рост бактерий, и, кроме того, уменьшает нагрузку на холодильную установку. При этом существенно снижаются затраты на охлаждение. Для проверки эффективности предварительного охлаждения:

·измерить температуру на входе воды;

·измерить температуру на выходе молока. В идеальном случае разница между указанными температурами на входе и выходе должна быть 3оС или менее. На практике неэффективность часто обуславливается следующими причинами:

·неадекватность числа пластин для данного потока молока;

·неадекватность скорости потока воды (скорость потока воды должна быть в 2,5 — 3 раза больше максимальной скорости потока молока);

·неправильная установка — изготовители рекомендуют устанавливать однопроходные пластинчатые охладители таким образом, чтобы подача молока осуществлялась снизу. Для предотвращения отложения осадка между пластинами следует фильтровать перед тем, как направлять через пластинчатый охладитель. Пластинчатые охладители должны промываться с установленными фильтрами!

Температура между доениями

Регулирование температуры молока между доениями очень важно для поддержания качества в процессе хранения в танках. Охлаждение должно «включаться» до того, как температура достигнет 4оС.

Обучение

Все новые дояры (ки) или работники фермы должны пройти полный курс обучения правилам эксплуатации системы охлаждения и хранения молока перед тем, как на них будет возложена ответственность за эксплуатацию установки.

Департамент сельского хозяйства — Западная АвстралияFarmnoteNo 36/99 Авторы: J.R.M. (Ian) и Bell S. J. Gallagher

Кипение

Кипение — это процесс интенсивного испарения, который происходит при давлении пара жидкости, равном давлению окружающей среды. Для подъема давления пара до этого уровня необходимо передать жидкости большое количество энергии. Энергия увеличивает температуру жидкости до температуры насыщения. При повышении температуры жидкости увеличивается кинетическая энергия и количество молекул, отделяющихся от жидкости, давление пара у поверхности жидкости также повышается. Молекулы, обладающие высокой энергией у поверхности жидкости, нарушают связи и преодолевают силу притяжения. При подъеме над поверхностью жидкости их масса увеличивается, и давление, действующее на поверхность жидкости, повышает давление пара. Как,только давление пара сравняется с окружающим атмосферным давлением, атмосфера больше не может препятствовать отделению молекул от жидкости, и начинается кипение. Например, чтобы поднять давление пара воды комнатной температуры до атмосферного, температуру жидкости необходимо поднять до 100°С. Такое увеличение температуры поставляет кинетическую энергию, которая отделяет достаточное количество молекул от поверхности жидкости, и их общая масса вызывает давление пара 101,3 кПа. Кипение происходит, когда температура и давление пара жидкости пересекаются с температурой насыщения.

Для процесса кипения необходимо непрерывно поставлять дополнительную энергию для поддержания давления пара. Энергия производит необходимое преобразование потенциальной энергии молекул для изменения фазы скрытой теплоты.

Кипение характеризуется значительным движением и быстрым возникновением пузырей пара во всем объеме жидкости. Пузыри расширяются и поднимаются к поверхности жидкости в результате разницы плотности жидкости и пара. Пузыри разрушаются у поверхности и выпускают пар в окружающую среду. При разрушении пузырей пара у поверхности жидкости в атмосферу попадают крошечные капельки жидкости. Именно данные капли воды делают пар видимымнад сосудом.

Конденсация

Конденсация — это процесс с участием скрытой теплоты, в результате которого пар переходит в жидкую фазу. Это происходит всякий раз, когда насыщенный пар подвергается температуре ниже температуры насыщения. Так как насыщенный пар существует в точке кипения жидкости, он находится в самой низкой температуре, которая возможна для сохранения свойств пара. Следовательно, минимальное понижение температуры заставляет пар конденсироваться. Когда насыщенный пар охлаждается, его молекулы попадают под действие сил жидкой молекулярной структуры и возвращаются в жидкое состояние.

Если конденсация происходит в закрытом сосуде, плотность (кг/м3) и давление пара уменьшаются. В результате происходит соответствующее уменьшение температуры насыщения жидкости. Для поддержания процесса конденсации при таких условиях температура жидкости должна непрерывно уменьшаться, чтобы соответствовать уменьшению давления насыщения. И наоборот, если пар непрерывно подается в сосуд для замещения массы пара, который конденсируется и отводится из сосуда, его плотность, давление и температура насыщения будут постоянными. Такой способ конденсации используется в системах машинного охлаждения и продолжается до полного извлечения теплоты из пара.

Испарение

Испарение — это тонкий термодинамический процесс, вызванный медленной передачей теплоты жидкости от окружающей среды. Процесс испарения производит быстрые изменения объема или массы жидкости. Испарение происходит в результате поглощения молекулами жидкости тепловой энергии из окружающей среды вследствие небольшой разницы температур. Данное увеличение энергии соответственно увеличивает кинетическую энергию жидкости. При передаче кинетической энергии в результате столкновений некоторые молекулы около поверхности достигают скоростей, которые намного выше, чем средняя скорость соседних молекул. При приближении некоторых молекул, обладающих высокой энергией, к поверхности жидкости они нарушают связи, преодолевают силу притяжения и переходят в атмосферу как молекулы пара.

Парообразование испарением происходит, если давление пара над жидкостью ниже, чем давление насыщения, которое соответствует температуре жидкости. Другими словами, испарение происходит, когда линии давления и температуры пара жидкости пересекаются на линии температуры насыщения в точке ниже атмосферного давления. Данные условия находятся на линии температуры насыщения ниже горизонтальной линии давления пара, которое соответствует температуре жидкости.

Объем испаряющейся жидкости непрерывно понижается при отделении молекул от поверхности и внедрении в окружающую атмосферу. После отделения некоторые молекулы пара сталкиваются с другими в атмосфере, передавая часть кинетической энергии. Когда сокращение энергии снижает скорость молекул пара ниже уровня отделения от жидкости, они попадают обратно и таким образом восстанавливают часть потерянного объема. Когда количество молекул, отделяющихся от жидкости, равняется количеству падающих обратно, возникает состояние равновесия. Как только возникает такое состояние, объем жидкости останется неизменным, пока изменения давления пара или температуры не произведут соответствующие изменения интенсивности испарения.

Вентиль ТРВ 2

Терморегулирующий вентиль трв tn 2 r 134 – достаточно точный агрегат, с помощью которого регулируется подача хладагентов, в зависимости от интенсивности их кипения в испарителях. Регулировка потока осуществляется наличием конкретных температурных показателей и давления хладагента парообразного типа при выходе с испарителя.

Терморегулирующие клапаны моделей трв 2 типа tes 2 с внешним выравниванием обычно изготавливаются из латуни и рассчитаны на функционирование в системах с оптимальным давлением 34 бар. Они легко выдерживают внешнее воздействие и отличаются длительным сроком службы.

Пособие для ремонтника

Неисправность, обусловленная недостаточной пропускной способностью ТРВ, охватывает большое число различных отказов, при которых появляются аналогичные симптомы. Предметом рассмотрения настоящего раздела является изучение этих симптомов. ПРи необходимости можете вновь изучить разделы 3 и 4. А) Влияние на систему ТРВ/испаритель

Чтобы проиллюстрировать неисправность, обусловленную малой пропускной способностью ТРВ, возьмем в качестве примера ТРВ, в котором отверстие имеет слишком малый диаметр вследствие ошибки при выборе сменного проходного сечения (сечение b было установлено вместо сечения В, см. рис. 14.1). В результате расход жидкости становится недостаточным и последняя капелька выкипает внутри испарителя очень рано (точка 1). Поскольку последняя капелька выкипела слишком рано, пары будут находиться под действием проходящего через испаритель воздуха в течение очень длительного времени, что обусловлено увеличением длины участка перегрева по сравнению с нормой. Поэтому температура в термобаллоне (точка 2) будет аномально высокой (в пределе, температура линии всасывания может стать почти равной температуре окружающей среды). Испаритель очень слабо заполнен хладагентом, массовый расход хладагента и холодопроизво-дительность падают. В том помещении, которое охлаждается, температура растет и клиент вынужден обращаться с просьбой об устранении неисправности, поскольку «стало очень жарко». Поскольку температура в охлаждаемом объеме выросла, увеличилась также и температура воздуха на входе в испаритель (точка 3). Ввиду того, что на вход в испаритель поступает слишком теплый воздух (точка 3), а холодо-производительность низкая, воздух охлаждается плохо и температура воздушной струи в точке 4 аномально высокая. Б) Влияние на систему испаритель/компрессор При прохождении через испаритель каждый килограмм жидкости, который выкипает, поглощая тепло, производит некоторое количество пара.

Поскольку ТРВ не пропускает достаточного количества жидкости, количество производимого пара очень сильно падает. Однако компрессор может потенциально поглотить гораздо больше пара, чем производит испаритель, поэтому давление кипения становится аномально малым (точка 5 на рис. 14.2). Ввиду того, что давление кипения имеет тенденцию к падению, а температура воздуха на входе в испаритель повышается, полный температурный напор Абполн на испарителе становится аномально высоким. При падении давления кипения температура кипения также падает в соответствии с соотношением между температурой и давлением для данного хладагента. Одновременно повышается температура термобаллона (точка 2) и перегрев обязательно будет очень высоким. Если мы имеем дело с кондиционером, то при нормальном функционировании температура кипения всегда выше 0°С. Однако в связи с тем, что производительность ТРВ недостаточна, давление кипения слишком низкое, температура кипения может оказаться отрицательной и трубопровод на выходе из ТРВ будет в этом случае покрываться инеем, образующимся из конденсата паров, которые содержатся в охлаждаемом воздухе (точка 6 на рис. 14.2). В) Влияние на систему компрессор/конденсатор

В связи с тем, что перегрев очень большой и температура термобаллона повышена, температура паров, всасываемых в компрессор, также повышена. Охлаждение двигателя герметичных или бессальниковых компрессоров осуществляется за счет всасываемых паров, а поскольку их температура повышена, охлаждение электродвигателя будет ухудшаться. Как следствие, компрессор станет более горячим (вместо того, чтобы быть холодным) в зоне вентиля всасывания (точка 7 на рис. 14.3), а в нижней части картера (в зоне, где находится масло) он будет чрезвычайно горячим (точка 8). Таким образом, по причине большого перегрева на линии всасывания весь компрессор будет аномально горячим. Заметим, что повышенная температура газа в магистрали всасывания приводит к тому, что температура газа в нагнетающей магистрали (точка 9) будет также более высокой. Более того, мы увидели, что холодопроизводительность стала аномально низкой. Однако параметры конденсатора были выбраны из условия теплоотдачи, рассчитанной по нормальной холодопроизводительности. Поэтому получается, что конденсатор становится переразмеренным! Если используемый в установке способ регулирования давления конденсации не позволяет изменять расход воздуха через конденсатор, перепад температуры воздуха на конденсаторе становится ниже обычного и на выходе из него (точка 10) температура воздуха будет менее высокой. Кроме того, обусловленная малой пропускной способностью ТРВ, переразмеренность конденсатора приводит и к другим нежелательным для установки последствиям. Так, из-за нехватки жидкости в испарителе, в конденсаторе и в жидкостном ресивере ее количество будет избыточным. Поскольку при этом конденсатор является переразмеренным, эта жидкость будет значительно лучше охлаждаться и, следовательно, в соответствии с соотношением между температурой и давлением, давление конденсации будет падать, причем величина его падения будет зависеть от используемого в составе установки способа регулирования давления конденсации. Наконец, имея ввиду, что конденсатор переразмерен, мы вправе ожидать преждевременной конденсации последней молекулы газа, которая произойдет в точке 11 (см. рис. 14.4), обусловив тем самым увеличение длины участка конденсатора, на котором происходит переохлаждение. В результате, измеренная на выходе из конденсатора (в точке 13) величина переохлаждения окажется, по-видимому, высокой. ВНИМАНИЕ! НЕ ПУТАЙТЕ НЕИСПРАВНОСТИ, ОБУСЛОВЛЕННЫЕ НИЗКОЙ ПРОПУСКНОЙ СПОСОБНОСТЬЮ ТРВ, С ПРЕЖДЕВРЕМЕННЫМ ДРОССЕЛИРОВАНИЕМ ХЛАДАГЕНТА ДО ПОСТУПЛЕНИЯ В ТРВ. Чтобы быть уверенным в своем диагнозе, вы должны убедиться в том, что на жидкостной магистрали отсутствуют засоры или преждевременное дросселирование, которые могут заставить вас прийти к ошибочному выводу о нормальном переохлаждении. Следовательно, вашим эталоном для оценки величины переохлаждения должны быть данные измерения температуры жидкости на выходе из конденсатора (точка 13). В противном случае, перекрытый жидкостной вентиль на выходе из ресивера (низкая температура в точке 12 ^1) или засоренный фильтр-осушитель (низкая температура в точке 14 ^1), а также вскипание на входе в ТРВ (низкая температура в точке 15 ^1) могут создать иллюзию нормального переохлаждения (неисправности, обусловленные преждевременным дросселированием, будут рассмотрены несколько позже). ВАЖНОЕ ЗАМЕЧАНИЕ! Не следует путать переохлаждение с температурой жидкостной линии. Переохлаждение определяется как разность между температурой конденсации, соответствующей показанию манометра БД, и температурой жидкого хладагента, измеренной на выходе из конденсатора (см. раздел 2.2).

Внимание! Например, в воздушных кондиционерах величина НД, соответствующая температуре кипения 0°С, может считаться пониженной, если температура воздуха на входе в испаритель около 25°С (Лвполн = 25 — 0 = 25 К), вместе с тем, величина НД при той же температуре кипения 0°С может считаться нормальной для температуры воздуха на входе в испаритель 18°С (Лвполн = 18-0 = 18 К). При необходимости вернитесь к разделу 7.

Если перегрев повышен, это обязательно указывает на нехватку жидкости в испарителе. Если переохлаждение в норме, значит конденсатор заполнен жидкостью. В таком случае, почему она не доходит до испарителя? ► Это может означать либо закупорку жидкостной магистрали (и тогда мы будем иметь преждевременное дросселирование). ► Либо ее поступлению в испаритель мешает ТРВ, вследствие своей низкой пропускной способности.

Почему компрессор перестал охлаждать?.. Посмотрим… О! Упало давление кипения… Что же могло произойти?.. Недостаточный расход воздуха через испаритель?.. Нет, перегрев громадный… Не хватает хладагента в контуре?.. Не может быть, ведь переохлаждение в норме.. Может быть образовалась пробка на жидкостной магистрали?.. НЕТ, поскольку перепад температур отсутствует… Следовательно, это может быть только… СЛИШКОМ НИЗКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ ТРВ!

После того, как вы удостоверились в том, что причина аномальной работы установки заключается в недостаточной производительности ТРВ (падение холодопроизводительности, падение давления кипения, повышенный перегрев, нормальное переохлаждение, отсутствие температурного перепада на жидкостной линии), следует точно определить, какой дефект или ошибка обусловили низкую производительность ТРВ, чтобы устранить их. Поэтому сейчас мы будем изучать различные причины, которые могут привести к снижению производительности ТРВ и вызвать появление признаков, свойственных этой неисправности. Неправильно выбранный ТРВ с малым диаметром проходного сечения Напомним, что для данного хладагента фактическая производительность ТРВ взаимно зависит от давлений конденсации и кипения (см. раздел 8.1 «Метод настройки ТРВ»). Никогда не меняйте настройку ТРВ, если вы не уверены в абсолютной справедливости своего диагноза. Если вы хотите это сделать, примите необходимые меры для того, чтобы, в случае необходимости, вернуться к первоначальной настройке. Разрушен управляющий тракт ТРВ Эта неисправность часто возникает вследствие плохого крепления капилляра, соединяющего управляющую полость мембраны ТРВ с термобаллоном. Как правило негерметичность появляется либо в месте подвода капилляра к ТРВ, либо в месте его соединения с термобаллоном в результате чрезмерных вибраций капилляра, а также в самом капилляре в случае, когда имеет место многократное трение капилляра при его вибрациях о какую-либо металлическую деталь установки. Точно установите место повреждения капилляра с целью его замены на аналогичный, обратив внимание на характер повреждения и место разрушения, чтобы при замене не повторить ошибку, допущенную ранее во время монтажа! Примечание. Такая поломка приводит к полному перекрытию проходного сечения ТРВ, что очень быстро вызовет остановку компрессора по сигналу от предохранительного реле НД (см. раздел 4 «Работа ТРВ «). Термобаллон ТРВ установлен ниже по потоку от места врезки трубки внешнего уравнивания давления Рассмотрим схему на рис. 14.8, на которой показан ТРВ с трубкой внешнего уравнивания давления, установленной неверно по отношению к термобаллону (этот тип ТРВ описан в разделе 46).

В том случае, если уплотнение, обеспечивающее непроницаемость между приемной камерой низкого давления (поз. А) и камерой дросселирования, в результате износа, обусловленного продолжительным трением о направляющие штока иглы ТРВ, потеряет герметичность, появляется опасность частичного проникновения жидкости в полость А. Из этой полости незначительное количество жидкости по уравнительной трубке может попасть на выход испарителя и привести к аномальному охлаждению термобаллона, вызывая тем самым неоправданное закрытие ТРВ. Если утечка существует, разница в температурах между точками В и С может быть легко обнаружена простым прикосновением к этим двум трубопроводам. Чтобы избежать этой проблемы, следует считать предпочтительным крепление термобаллона выше по потоку от места врезки уравнительной трубки в точке С на расстоянии не менее 10 см друг от друга (см. также раздел 49 «Проблемы термобаллона ТРВ»). Управляющий тракт и термобаллон заполнены не тем хладагентом, который используется в установке Вспомним, что давление, развиваемое в термобаллоне, является единственной силой, которая используется для открытия ТРВ. Когда температура термобаллона повышается, давление внутри него также растет и это повышение давления вызывает открытие ТРВ (см. раздел 4 «Работа ТРВ»). На рис. 14.9 представлены различные варианты работы ТРВ.

Поз. 1. Этот ТРВ предназначен для питания испарителя с прямым циклом расширения в небольшом кондиционере и работает на R22. Температура кипения составляет 4°С, а перегрев поддерживается на уровне 7 К. Поэтому, когда температура в термобаллоне превысит 11СС, что для управляющего тракта, содержащего R22, эквивалентно давлению в 6 бар, ТРВ начнет открываться. То есть давление открытия ТРВ составляет 6 бар. Следовательно, чтобы ТРВ начал открываться, давление в термобаллоне должно достигнуть 6 бар. Если давление в термобаллоне низке 6 бар, ТРВ будет закрыт. Поз. 2. Представим себе, что в результате ошибки при монтаже или ремонте на ТРВ установили термостатический элемент с термобаллоном, заполненным R12*. Когда температура термобаллона будет равна 11 °С, давление в нем составит только 3,4 бар и, следовательно, ТРВ будет полностью закрыт. Поз. 3. Для того, чтобы ТРВ начал открываться, нужно, чтобы давление в термобаллоне поднялось до 6 бар. Для R12 это означает, что температура термобаллона должна повыситься до 27°С! При этом перегрев становится огромным и испаритель будет содержать так мало жидкости, как если бы производительность ТРВ была недостаточной! Некоторые конструкции ТРВ имеют сменный управляющий тракт, который состоит из мембранного узла, капилляра и термобаллона (прим. ред.). Как выявить эту аномалию? Сначала нужно удостовериться, что неисправность не вызвана другой причиной. После этого нужно обязательно определить, с одной стороны, какой хладагент используется в установке, а с другой стороны, каким хладагентом заполнен термобаллон и управляющий тракт ТРВ…

Тип хладагента, заполняющего управляющий тракт ТРВ, всегда указан на верхней крышке мембранного узла, иногда в виде цветного кода (обычно желтый цвет означает R12, зеленый -R22 и фиолетовый — R502). Однако распространение новых хладагентов может несколько осложнить ситуацию, потому что некоторые из них (особенно переходные смеси типа HCFC, которые не требуют замены ТРВ) могут работать без проблем с использованием ТРВ, не предназначенных для работы совместно с этими хладагентами! (см. раздел 56 «Проблемы, возникшие с появлением новых хладагентов «). Если наименование хладагента не указано на установке и вы сомневаетесь, к какому типу он относится (хорошим способом определения вида хладагента является соотношение между давлением и температурой), никогда не стесняйтесь спросить у клиента, который располагает необходимой документацией на установку и, как правило, очень хорошо знает ее историю. Механическое заклинивание штока ТРВ и его заедание при открытии Эта неисправность может иметь чисто механическую причину и тогда следует просто заменить ТРВ. Однако, она может быть вызвана также загрязнениями холодильного контура присутствием влаги, грязи или посторонних частиц, которые налипают на подвижные части (в некоторых крайних случаях внутренние поверхности ТРВ могут становиться клейкими и прилипать к пальцам). В случае загрязненного контура ремонтник не должен удовлетвориться очисткой ТРВ и заменой фильтра-осушителя. Он должен подумать о нежелательных последствиях такого загрязнения (в особенности для компрессора) и провести проверку масла на содержание в нем кислоты. В том случае, если результаты проверки будут положительными, он должен предпринять все необходимые меры для полной очистки системы, иначе компрессор (герметичный или бессальниковый) имеет серьезные шансы быстро выйти из строя. Закупорка фильтра на входе в ТРВ Как и предшествующая неисправность, эта аномалия (к счастью, довольно редкая) означает, что холодильный контур крайне загрязнен, а фильтр-осушитель неэффективен. Следует предпринять те же меры, что и в предыдущем случае. Аномальное падение давления конденсации Мы видели, что производительность ТРВ в значительной степени определяется давлением в магистрали на входе в ТРВ (см. раздел 8.1 «Почему нужно регулировать конденсаторы с воздушным охлаждением «). Какими бы ни были причины отсутствия такого регулирования (неисправность системы регулировки давления конденсации, плохая настройка…), если давление жидкости на входе в ТРВ падает, количество жидкости, которое способен пропустить ТРВ в испаритель также уменьшается, даже если дроссельное отверстие полностью открыто.

Как следствие, количество паров, производимых испарителем, сильно уменьшается, вызывая падение давления кипения, что сопровождается всеми признаками низкой производительности ТРВ (см. рис. 14.10). Следовательно, главное — это при любой наружной температуре постоянно поддерживать на входе в ТРВ высокое давление, способное обеспечить на выходе из него нормальную подпитку испарителя жидким хладагентом. ПРИМЕЧАНИЕ. Однако, некоторые неопытные ремонтники, столкнувшись с падением давления конденсации, имеют тенденцию слишком легко пользоваться регулировочным винтом ТРВ, вращают его как попало, что неизбежно приводит к разрегулированию установки. В связи с этим, нам представляется полезным еще раз напомнить, что ТРВ не предназначен для регулировки давления кипения, что настройка ТРВ является трудоемкой и сложной операцией (чтобы сбить настройку иногда достаточно повернуть винт всего на 1/8 оборота) и что для прямого воспроизведения перегрева достаточно зажать термобаллон в ладони вместо того, чтобы бестолково крутить винт настройки ТРВ (см. рис. 14.11). Малое отверстие диафрагмы распределителя Некоторые модели испарителей, главным образом предназначенные к использованию в торговом холодильном оборудовании, изначально снабжены жидкостным распределителем с взаимозаменяемой сменной диафрагмой, которую можно извлечь из питателя после его де-Ч монтажа, удалив стопорное кольцо (см. рис. 14.12).

Номер отверстия выгравирован на корпусе диафрагмы, чтобы с уверенностью идентифицировать ее (чем больше номер диафрагмы, тем больше диаметр ее отверстия). Такая конструкция сменной диафрагмы позволяет в зависимости от требуемой температуры кипения (охлаждение или заморозка) и типа используемого хладагента (R12, R22, R134a, R404A, R502…) подобрать производительность испарителя и питателя в соответствии с условиями работы установки. Метод регулировки заключается в том, что для более низких потребных значений температуры кипения устанавливают диафрагму с большим диаметром отверстия. Кроме того, для одинаковых условий работы, установка на R12 (или на R134a) требует диафрагму с более значительным диаметром, чем установка на R22 (или на R404A). Как правило такие испарители имеют диафрагму для R12 (R134a), установленную на заводе-изготовителе, но зачастую они снабжаются также запасной диафрагмой для R22 (R404A), вложенной в мешочек внутри упаковки испарителя и входящей в комплект поставки. Ее можно использовать при необходимости заправки контура другим хладагентом, причем в конструкторской документации указаны номера отверстий, пригодных для данной модели испарителя, используемого хладагента и требуемой температуры кипения. Если распределитель оборудован диафрагмой с малым отверстием, расход жидкости будет пониженным даже в случае полного открытия ТРВ и установка будет иметь все признаки, присущие низкой производительности ТРВ. Установка снабжена регулятором давления в картере (пусковым регулятором), но ТРВ находится под действием ограничителя максимального рабочего давления (МОР), иначе называемого защитой мотора от перегрузки (см. рис. 14.13). Проблемы совместной работы регулятора давления в картере и ТРВ с заправкой МОР детально рассматриваются в разделе 48 «Регуляторы давления в картере» (регуляторы запуска). Небольшой трехходовой электроклапан управляет большим ТРВ

Схема монтажа этого довольно специфичного варианта представлена на рис 14.14. Этот вариант встречается, когда жидкостная магистраль имеет очень большой диаметр, то есть когда холодопроизводительность установки сравнительно высокая (порядка многих десятков киловатт). Такая схема анализируется в разделе, посвященном детальному изучению термостатических расширительных вентилей (см. раздел 46 «Термостатические расширительные вентили «). ОСОБЕННОСТИ НЕБОЛЬШИХ СИСТЕМ Особенности расширительных устройств, используемых в малых холодильных установках (домашние холодильники, бытовые индивидуальные кондиционеры, небольшие тепловые насосы, см. рис. 14.15), рассматриваются в разделе.»

Чтобы проиллюстрировать неисправность, обусловленную малой пропускной способностью ТРВ, возьмем в качестве примера ТРВ, в котором отверстие имеет слишком малый диаметр вследствие ошибки при выборе сменного проходного сечения (сечение b было установлено вместо сечения В, см. рис. 14.1). В результате расход жидкости становится недостаточным и последняя капелька выкипает внутри испарителя очень рано (точка 1). Поскольку последняя капелька выкипела слишком рано, пары будут находиться под действием проходящего через испаритель воздуха в течение очень длительного времени, что обусловлено увеличением длины участка перегрева по сравнению с нормой. Поэтому температура в термобаллоне (точка 2) будет аномально высокой (в пределе, температура линии всасывания может стать почти равной температуре окружающей среды). Испаритель очень слабо заполнен хладагентом, массовый расход хладагента и холодопроизво-дительность падают. В том помещении, которое охлаждается, температура растет и клиент вынужден обращаться с просьбой об устранении неисправности, поскольку «стало очень жарко».

Соленоидный

Соленоидный вентиль danfoss достаточно популярный среди аналогичных устройств. Без соленоидных клапанов нельзя представить полноценное функционирование холодильных установок, кондиционеров, газоснабжающих и отопительных систем.

Главными составляющими соленоидного трв danfoss являются катушка и сердечник (поршневой или дисковый), которые размещаются в пластиковом или металлическом корпусе. С помощью сердечника трв danfoss осуществляется регулировка потока рабочих сред или перекрытие прохода рабочих веществ.

При настройке трв соленоидного типа нужно учитывать направление потоков хладагентов, которое указанное стрелками на корпусах, иначе – агрегат функционировать не будет.

Если необходимо установить клапан перед терморегулирующим вентилем, то они должны находиться очень близко друг от друга. Такое размещение исключает возможность возникновения гидравлических ударов во время возможных открытий.

Существует два вида регулировки агрегатами: электронное управление трв danfoss и механическое.

Второй вид можно разделить на 2 модификации:

• приборы, в которых можно менять клапанные узлы;
• устройства с незаменяемыми клапанными узлами.

К изделиям, конструкция которых предвидит наличие заменяемых клапанных узлов, относят устройства расширительного типа, оснащенные автоматикой, предназначенной для регулирования подачи хладагента с наличием хлора и фтора.

Терморегулирующий вентиль danfoss r410a относится к угловым устройствам, как с внешним выравниванием, так и без внешнего уравнителя которые можно купить в комплекте с дюзой (аналог клапанного узла). Правильный подбор дюзы для трв danfoss определяет дальнейшее функционирование целого агрегата.

Для терморегулирующего вентиля (трв) danfoss 068u4261 характерно наличие стандартной заводской настройки статического перегрева 5 K.

Номинальная мощность при функционировании трв danfoss tcbe 068u4504 возможна при температурах:

• испарение – te = + 5 °C;
• конденсация – tc = + 32 °C;
• жидкости хладагентов – tl = + 28 °C, при максимальном рабочем давлении до 45,5 бар.

Терморегулирующий вентиль danfoss tex 5 067b3250 осуществляет регулировку расхода хладагента с наличием фтора в испарителях охлаждающих конструкций.

Трв danfoss tes 5:

• характеризуется обширным выбором моделей;
• отличается большой амплитудой производительности;
• оснащён капиллярной трубкой, сменными нержавеющими элементами питания, клапанными узлами и термобаллонами;
• используется в холодильном оборудовании с давлением до 28 атм.

Большой популярностью пользуются трв danfoss tes2 и трв tex2 danfoss, которые рассчитаны на работу в температурном диапазоне от -40⁰С до +10⁰С. Среди механических аналогов углового типа TES2 пользуется спросом терморегулирующий вентиль danfoss r404a tes 2 2-40 c +10 c без мор с внешним выравниванием.

Обладает входным соединением на 3/8 » под отбортовку. Рассчитан на эффективное функционирование при давлениях до 34 атмосфер.

Терморегулирующий вентиль danfoss tdez 8 068h5169 обычно оснащен капиллярной трубкой 150 см с входным штуцером 3/8 дюйма, рассчитан на функционирование в температурных условиях от +10⁰С до -25⁰С.

Какие сложности могут возникнуть при настройке ТРВ

При настройке ТРВ могут возникнуть две сложности:

1. Вам не удается добиться пульсаций. Это означает, что ТРВ, будучи даже полностью открытым, имеет производительность ниже, чем производительность испарителя. В общем случае это может происходить по следующим причинам: либо проходное сечение ТРВ слишком мало, либо в установке не хватает хладагента, либо на вход в ТРВ поступает недостаточно жидкости.
2. Вам не удается исключить пульсации после их возникновения. Это означает, что ТРВ, будучи даже полностью закрытым, сохраняет производительность выше, чем пропускная способность испарителя. В общем случае это связано с тем, что либо проходное сечение ТРВ слишком велико, либо испарителю не хватает производительности.

Настройка прекращается, коrда перегрев достиrает слишком большоro значения (это наступает, когда ТРВ практически перекрыт, давление испарения аномально малое, и полный перепад температур слишком большой). Это означает, что испаритель производит меньше паров, чем способен поглотить компрессор, то есть мощность испарителя недостаточна.

ПРИМЕЧАНИЕ: аномалии, которые могут обусловить перечисленные выше проблемы, возникающие при настройке ТРВ (слишком малый или слишком большой ТРВ, плохая подпитка жидкостью, нехватка хладагента в контуре, нехватка производительности испарителя), более подробно будут проанализированы при детальном изучении каждой из этих неисправностей. Здесь же мы сформулируем основной вывод из данного раздела: настройка ТРВ может оказаться трудоемким и длительным процессом, поэтому не приступайте к процедуре настройки, не будучи абсолютно уверенным, в глубоком понимании наших рекомендаций. Во всех случаях, когда вы приступаете к настройке ТРВ, обязательно в качестве меры предосторожности заметьте начальную настройку (начальное положение регулировочного винта) и точно подсчитывайте число оборотов рееулировочноео винта, которое вы сделали (точная регулировка может быть обеспечена поворотом винта всего на 1/8 оборота).

Шаровый

Шаровые вентили danfoss врезаются в системы способом пайки или с помощью резьбового соединения.

Важно! Чаще всего вентиль шарового типа устанавливаются во время регулировки или ремонта трубопровода, перекрытие которого осуществляется в ручном режиме.

Купить трв danfoss шарового типа можно в интернет-магазине, где специалисты не только помогут советом, но и осуществят профессиональный подбор трв danfoss для конкретных условий применения. Цена трв danfoss зависит от модели агрегата, поставщика, валютного курса и других факторов.

Видео

Методика регулирования ТРВ

При выборе ТРВ необходимо также предусматривать соответствие его пропускной способности производительности прибора охлаждения (испарителя), так как только в этом случае можно обеспечить абсолютно устойчивую работу регулируемой холодильной установки. С этой целью следует предусматривать минимальный перегрев во всем диапазоне возможной производительности прибора охлаждения. Как можно видеть из рисунке, регулирование может быть устойчивым, только если точка пересечения кривых рабочей характеристики прибора охлаждения и рабочей характеристики ТРВ соответствует рабочей точке холодопроизводительности установки.

Как только достигается статический перегрев Δt3, ТРВ начинает открываться и при полном открытии обеспечивает свою номинальную производительность. При этом перегрев повышается на величину перегрева открытого ТРВ Δtпо. Сумма статического перегрева Δt3, и перегрева открытого ТРВ Δtпо составляет рабочий перегрев Δtпн. Изготовители ТРВ устанавливают величину статического перегрева, как правило, в диапазоне от 3 до 5 К. Ее можно изменить в ту или иную сторону, вращая регулировочный винт и поджимая или отпуская при этом пружину. Данная операция приводит к эквидистантному сдвигу рабочей характеристики ТРВ влево или вправо, в результате чего появляется возможность обеспечить устойчивое регулирование установки, расположив рабочую характеристику ТРВ таким образом, чтобы она пересекла характеристику прибора охлаждения точно в рабочей точке номинальной холодопроизводительности. Для приборов охлаждения, работающих при очень малых разностях температур, необходимо предусматривать теплообменник, который, переохлаждая жидкий хладагент, позволяет повысить перегрев.

Выполненная при отправке с завода изготовителя настройка ТРВ соответствует большинству установок. Если возникает необходимость дополнительной регулировки, то нужно использовать регулировочный винт (см. рис. 2). При вращении винта вправо (по часовой стрелке) перегрев повышается, при вращении влево (против часовой стрелки) перегрев понижается.

Для ТРВ марки Т2/ТУ2 полный оборот винта меняет температуру перегрева примерно на 4 ° при температуре кипения 0 °С.

Начиная с ТРВ марки ТЕ5, полный оборот винта дает температуру перегрева около 0,5 К при температуре кипения 0 °С.

Начиная с ТРВ марки ТКЕ3, полный оборот винта дает изменение перегрева примерно на 3 ° при температуре кипения 0 °С.

Рекомендуется следующий метод регулировки. Дополнительно на выходе трубопровода из прибора охлаждения помимо манометра (5) устанавливается электронный термометр (3), датчик (6) которого крепится к термобаллону (4) ТРВ, как показано на рис. 3.

Для обеспечения стабильности настройки ТРВ во времени необходимо производить ее при температуре в охлаждаемом объеме, близкой к температуре, при которой отключается компрессор. Не допускается производить настройку ТРВ (регулировку) при высокой температуре в охлаждаемом объеме.

Рекомендуемая регулировка заключается в том, чтобы настроить ТРВ на предельный режим, при котором начинаются пульсации. Для обеспечения этого при постоянной величине перегрева Δtпер = tв.п -t0, необходимо медленно открывать ТРВ до тех пор, пока не начнутся пульсации. При этом значение показаний манометра Рв.п и термометра tв.п не должны изменятся. При последующем открытии вентиля ТРВ могут начаться пульсации показаний манометра Рв.п и термометра tв.п. С этого момента нужно начать закрывать ТРВ до тех пор пока пульсации не прекратятся (примерно на половину оборота регулирующего винта).

Чтобы избежать переполнения испарителя жидкостью, нужно действовать следующим образом. Вращая регулировочный винт вправо (по часовой стрелке), повышать перегрев до прекращения колебаний давления. Затем понемногу вращать винт влево до точки начала колебаний, после этого повернуть винт вправо примерно на 1 оборот (для Т2/ ТЕ2 и ТКЕ на 1/4 оборота). При такой настройке колебания давления отсутствуют, и испаритель работает в номинальном режиме. Изменения перегрева в диапазоне ±0,5 °С не рассматриваются как колебания.

Если в испарителе имеет место чрезмерный перегрев, это может быть следствием его недостаточной подпитки жидкостью. Снизить перегрев можно, вращая регулировочный винт влево (против часовой стрелки), постепенно выходя на точку колебаний давления. После этого повернуть винт вправо на один оборот (для ТРВ типа Т2/ТЕ и ТКЕ на 1/4 оборота). При такой настройке колебания давления прекращаются, и испаритель работает в номинальном режиме. Изменения перегрева в диапазоне ±0,5 °С не рассматриваются как колебания.

В случае если ТРВ будет отрегулирован на минимальный возможный перегрев, необходимый для нормальной работы данной холодильной установки, заполнение прибора охлаждения жидким хладагентом будет достигнуто номинальным, а пульсации величины перегрева паров хладагента прекратятся. В процессе регулировки ТРВ давление конденсации должно оставаться относительно стабильным и близким по значению (Рк ~ Рк.н) при номинальных условиях работы, так как от них зависит холодопроизводительность ТРВ.

При регулировке возможны следующие осложнения:

1. Не удается регулировкой добиться пульсаций.

Это означает, что при полностью открытом ТРВ, его производительность ниже, чем производительность прибора охлаждения. Это связано со следующими причинами: либо проходное сечение (f) ТРВ мало, либо в установке не хватает хладагента и на вход ТРВ поступает недостаточное количество жидкого хладагента из конденсатора.

2. Не удается устранить пульсации после их возникновения.

Это означает, что производительность ТРВ выше, чем пропускная способность прибора охлаждения. Это связано с тем, что либо проходное сечение (f) ТРВ слишком большое, либо прибору охлаждения не хватает жидкого хладагента.

Регулировка ТРВ невозможна, когда перегрев достигает большего значения (это наступает, когда ТРВ практически закрыт, давление испарения небольшое, и полный перепад температур между температурой воздуха на входе в прибор охлаждения tв1 и температурой кипения хладагента t0 большой). Это означает, что в приборе охлаждения образуется меньше паров, чем способен всасывать компрессор, т.е. холодопроизводительность прибора охлаждения недостаточна.

Следовательно, если не удается найти режим настройки, который устраняет пульсации давления, необходимо произвести замену ТРВ, либо осуществить замену седел с отверстиями (патронов), если конструкция ТРВ предусматривает наличие комплекта сменных патронов. В этом случае, чтобы снизить расход, нужно заменить ТРВ или сменить патрон с отверстием. Если перегрев в испарителе слишком большой, пропускная способность ТРВ мала. Тогда, чтобы повысить расход, нужно также поменять патрон. ТРВ компании Danfoss марки ТЕ поставляются с комплектом сменных патронов. ТРВ марки ТКЕ имеют фиксированное отверстие седла.

Дроссельное (или сопловое) отверстие многих ТРВ выполняется в виде сменного вкладыша, что позволяет обеспечить новое значение его производительности простой заменой этого элемента. Терморегулирующий (силовой, управляющий) тракт ТРВ, т.е. комплекс, состоящий из верхней части ТРВ (надмембранная полость, образующая терморегулирующий элемент), капиллярной трубки и термобаллона, также иногда бывает сменным, что позволяет подобрать наилучший вариант заправки термобаллона (паровая, жидкостная или адсорбционная заправка), наиболее подходящий для конкретных условий работы данной установки.

Текущее обслуживание ТРВ

1. В ходе эксплуатации следует периодически проверять герметичность вентиля и мест его соединения на трубопроводе. Нарушение герметичности может возникнуть в результате ослабления резьбовых соединений и усадки прокладок.

Для восстановления герметичности мест присоединения вентиля следует подтянуть гайки крепления фланцев и уравнительной линии.

Если течь установлена в месте свинчивания штуцера с корпусом, восстановление герметичности может быть достигнуто подтяжкой штуцера.

Течь в сальнике узла настройки устраняется подтяжкой гайки с помощью специального ключа, входящего в комплект поставки.

Течь по месту соединения головки вентиля с корпусом должна устраняться только в мастерской.

Вес работы должны выполняться только с помощью гаечных ключей. Применение ударных предметов не допускается.

Проверка герметичности должна производиться с соблюдением «Правил техники безопасности на фреоновых холодильных установках».

2. Если во время работы часть прибора охлаждения не обмерзает, а давление всасывания после включения холодильной установки быстро понижается, то это свидетельствует о неправильной настройке ТРВ (малом его открытии).

Чтобы обеспечить нормальную работу холодильной установки, не рекомендуется менять заводскую настройку вентилей. Следует помнить, что ТРВ, регулируя степень заполнения прибора охлаждения хладагентом, только косвенно оказывает влияние на температуру в холодильных камерах. При необходимости изменить температуру в холодильных камерах это должно достигаться изменением настройки специально для этого предназначенных реле и регуляторов температуры. Регулирование температуры изменением настройки ТРВ, т.е. путем изменения величины перегрева начала открытия клапана, приводит к снижению экономичности работы установки, а также к преждевременному выходу агрегата из строя.

Если все же возникает необходимость произвести подрегулировку перегрева начала открытия клапана, изменяют настройку медленным поворачиванием регулировочного винта с выдержкой через каждые пол-оборота для нормализации режима работы установки.

3. Разборка вентиля, не связанная с настройкой вентиля, не допускается.
