Способы прокладки трубопроводов – открытый и закрытый, правила выполнения работ

Многие думают, прокладка трубопроводов отопления сводится лишь к быстрому монтажу труб. В действительно за подобными вроде бы несложными работами скрывается целый комплекс мероприятий. Основан он на множестве предварительных расчётов и составлении проекта, который обязательно утверждается в соответствующих госорганах. Но на этом вопросе мы останавливаться не будем. Допустим, все документы уже на руках и метод установки выбран. Какие существуют особенности?

Даже маленькая ошибка на этапе монтажа способна привести к преждевременному износу всей системы в будущем.

Необходимые материалы

Выбор материала труб — весьма ответственная задача. Если подойти к ней недостаточно тщательно, то в дальнейшем это скажется на эксплуатационных качествах трубопровода. Чаще всего для их прокладки используются металлы и полимеры. Хорошо проявляет себя сталь и чугун. Еще демонстрирует высокие показатели качественная медь. Это то, что относится к металлам. Среди полимерных материалов выбор гораздо шире: множество видов полиэтилена, полипропилен и так далее. Определенной популярностью пользуются укрепленные стекловолокном и алюминием трубы.

У всех из представленных материалов имеются определенные особенности, благодаря которым они и стали популярными. На отечественном рынке наиболее востребованы стальные трубы для монтажа трубопровода. Связано это с низкой стоимостью материалов. Но у нее ряд недостатков: такие трубы подвержены коррозийному воздействию, требуют покраску, монтаж отличается своей сложностью.

Как уже было упомянуто выше, медные трубы также используют в трубопроводах. Данный материал отличается долгим сроком эксплуатации, но еще и дороговизной. Медные трубы устойчивы к коррозии, зарастанию сечения, переносят высокие и низкие температуры, а также их перепады. Такой трубопровод прослужит очень долго, но и затраты на него будут соответствующие.

Среди полимерных материалов чаще всего выбирают полипропилен. Такие трубы стоят относительно дешево, при этом обладают высокими эксплуатационными характеристиками и долговечные.

Существует два используемых сейчас типа прокладки трубопроводов наружного устройства: открытый (вскапывание земли) и закрытый (его еще называют бестраншейный. Он реализуется проколами, продавливанием, бурениями или проходкой. Рассмотрим их все более подробно.

Установка обогрева в полу

Видео
Будущее строение, как минимум обязано получиться прочным, ведь ему придется выдерживать давление извне и изнутри. Плюс ко всему этому, заготовки в сети обязаны противостоять коррозийным образованиям.

Исходя из сказанного, можно заключить, что для пола можно использовать следующие трубы:

Медные . Являются наиболее дорогостоящими. Они полностью отвечает всем нормативным требованиям, которые возникают в случае скрытой прокладки. Потому, что не создают проходимости кислороду, не боятся влияния коррозии, и отличаются высокой прочностью.

Полимерные виды из паронепроницаемого пластика . Они хорошо переносят внутреннее и внешнее давление и совершенно не боятся влияния коррозийных процессов. Но они являются не очень прочными. , она играет роль протектора.

Металлопластик (композитные изделия, состоящие из нескольких слоев, в основном это сочетание полиэтилена и алюминия). Эти трубы очень прочные, им хватает твердости, и они не подлежат коррозийным образованиям. При этих показателях, этот вид труб для прокладки отопления в полу выгодно отличается более низкой ценой от медных аналогов

Стоит обратить внимание на данный вид трубопрокатов.

Технологию прокладки отопления в полу определяют, исходя типа труб, их диаметра и толщины стенок. Еще при работе рекомендуют избегать врезки, и других стыковых креплений посредством фитингов.

Крепят заготовки к полу посредством планок, на которых подготавливают укладочный прорез под нужный объем труб. Самым оптимальным считается выход, когда трубы прокладывают непосредственно в пазы, проделанные в панельном перекрытии.

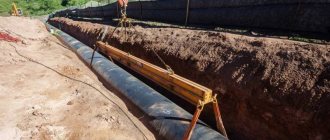

Открытый способ прокладки трубопроводов

В основном открытый метод прокладки трубопровода применяется в обстоятельствах, когда отсутствует необходимое оборудование для реализации закрытого. Поскольку данный вариант относится к компромиссным, он обладает рядом недостатком: необходимость больших расходов, разрушения ландшафта с последующим его восстановлением, временная приостановка работы предприятий, находящихся в зоне работ, затруднение перемещения и так далее.

Открытый метод прокладки трубопровода и канализаций заключается в выкапывании траншей нужной глубины с их последующим укреплением и размещением самих труб. Задача состоит из нескольких этапов.

Этапы работ:

• Выкапывание траншеи, ее выравнивание;
• Укрепление траншеи;
• Отсыпка подушки;
• Укладка трубопровода;
• Укрывание труб;
• Закрытие траншеи;
• Восстановление ландшафта территории или дорожного покрытия.

Прокладка открытого трубопровода связана с крупными расходами и большим объемом работ. Поэтому чаще всего используется закрытый метод. Он сохраняет окружающую среду, более экономичный, а еще не препятствует жизнедеятельности населенного пункта.

Закрытые технологии широко применяются внутри городов, но также задействованы и за их пределами. Таким методом прокладываются коммуникации под водными сооружениями, в природных заповедниках, а также под рельефами, в районе которых не получится реализовать открытый трубопровод. К ним относятся болота, овраги, каньоны и так далее.

Факторы, на которые стоит обратить внимание при расчёте глубины прокладки

На трубу в грунте, как правило, воздействуют различные губительные факторы. К ним можно отнести:

• давление почвы;
• коррозию;
• блуждающие токи.

Эти разрушающие факторы должны в обязательном порядке учитываться при выборе материала будущей коммуникации.

Помимо промерзания, нежелателен и перегрев трубопроводной конструкции, который может произойти в жаркий период года. Рассмотрим основные факторы, от которых зависит непосредственно глубина прокладки той или иной трубопроводной конструкции:

• температурные колебания в конкретном регионе. Температурные показатели в летний и зимний периоды года;
• состав почвы;
• растительность на конкретном участке, где будет осуществляться прокладка трубопровода;

Обратите внимание! Результаты расчётов каждого фактора необходимо фиксировать с точностью до десятых долей.

• температура рабочей среды, которая будет передвигаться по трубопроводной линии;
• глубина залегания вод в почве или же их полное отсутствие;
• количество осадков, выпадающих в конкретном регионе, где будет производиться прокладка коммуникации.

Для правильного монтажа трубопроводной конструкции в почве необходимо учесть каждый, из вышеперечисленных факторов. На сегодняшний день благодаря развитию технологий, их определение не составляет большого труда.

Трубы, прокладываемые под землей, иногда требуют дополнительной защиты или изоляции

Горизонтально направленное бурение

Закрытая прокладка трубопровода — высокотехнологичный процесс, реализуемый благодаря использованию буровых комплексов. Раздел посвящен описанию горизонтально направленного бурения (подробнее: «Преимущества прокладки труб методом ГНБ – как выполняются работы»). Это оптимальный вариант укладки труб закрытым способом.

Процесс горизонтально направленного бурения:

1. Бурение пилотной скважины. На этом этапе задействовано навигационное оборудование, придающее ей направление.
2. Расширение скважины до необходимых размеров.
3. Укладка труб.

Пилотную скважину еще называют экспериментальной. Ее бурение является самым важным этапом в прокладке закрытых труб. Для этого используется буровая головка с интегрированным излучателем. Она крепится к гибкой приводной штанге. Благодаря этому рабочие смогут контролировать процессом бурения. В такой системе присутствует отверстие, куда подается специальный раствор, охлаждающий установку снижающий трения и защищающий скважину от разрушений.

В буровой головке имеется передатчик. Он отсылает сигналы на локатор, так она и управляется. Основная ответственность лежит на операторе. Он регулирует положение головки, контролируя весь процесс бурения. Его задача — не допустить отклонение в скважине от проектной траектории. Горизонтально направленное бурение — сложный процесс с высоким уровнем автоматизации. Для реализации данного метода необходимо точное планирование и современное оборудование.

Видео

В этом видео специалист поделится своими знаниями и расскажет, как выполнить монтаж системы отопления дома своими руками:

На сегодняшний день водоснабжение производится при помощи современных материалов.

Металлопластиковый трубопровод стал очень актуальным вариантом использования этих изделий для холодного и горячего водоснабжения, а также отопления. Однако стоит знать, что, производя монтаж металлопластиковых труб своими руками, будет уместно дополнительно установить редукторы. Данный тип труб не любит перепадов давления в системе, редукторы это давление выравнивают.

Схема развода водопроводных труб.

Направленный прокол

Метод направленного прокола заключается в использовании пневмопробойников для проходки скважин. В них затем затягиваются трубы, диаметр которых не превышает 400 мм. У пневмопробойника цилиндрический корпус. В нем находится ударник и воздухораспределительная система. На корпус выпускается сжатый воздух, а затем наносятся удары, так он двигается.

Ключевой особенностью метода прокола считается быстрота его реализации за счет скорости работы пробойника. Кроме того, в небольшой степени уплотняется друг от друга. Больше всего преимущества дают о себе знать при прокладке нескольких трубопроводов неподалеку или вблизи с инфраструктурой.

Специфика работы при штроблении стен

Ответы на вопросы при изготовлении штробов в готовых постройках перечисляются ниже:

1. В стенах можно прокладывать различные трубопроводы и кабели, но только те, которые не нуждаются в постоянном обслуживании.
2. Элементы, устанавливаемые в штроб, по толщине должны составлять не более 30% от толщины строения, не носящего арматуру.
3. В домах блочного типа все коммуникации в стенах устанавливаются на глубине равной расположению внутреннего металлического каркаса (арматуры) в панели.

Необходимо знать то, что в соответствии со строительными нормами и правилами, во избежание ужасных последствий, категорически запрещается штробить несущие стены и потолочные плиты в многоквартирных панельных домах. При этом резко снижается устойчивость здания.

Основные правила безопасной работы при изготовлении борозд для прокладывания коммуникационных сетей собственными руками:

• Отключить все замурованные в стенах электропровода. Про них можно забыть навсегда.
• Изучить все схемы трубопроводов, проложенных в строениях. При отсутствии таких чертежей необходимо отключить все коммуникации, чтобы избежать горьких последствий в случае возможных столкновений острого и разрушающего инструмента с трубами, тем самым уйти от дополнительных затрат на незапланированный ремонт как у себя, так и у соседей.
• Для снижения расходов строительных материалов для отделочных работ после организации прокладки труб рекомендуется делать углубления, соответствующие размеру маскируемого элемента.
• Необходимо строго соблюдать правила инструкций по охране труда при выполнении строительных работ. Пользоваться специальными средствами индивидуальной защиты (СИЗ) защитные очки для глаз, респираторы для органов дыхания, так как процесс дробления кирпича и бетона сопровождается большим выделением мелкодисперсной пыли и образованием режущих каменных осколков.

Как выполнить маскировку труб в стене описывается ниже.

Углубления в стене для труб подачи воды и теплоносителя

В данном случае особенно важно сохранить устойчивость зданий и сооружений, так как такие трубы, в отличие от кабелей, занимают гораздо больше пространства в стене

Необходимые инструменты для создания штроб для трубопровода:

1. Болгарка или угловая шлифующая машина. Для глубоких пазов применяется машина с большей мощностью.
2. Перфоратор.

Порядок действий при поэтапном выполнении штробления:

1. Первым делом, с помощью пишущего предмета темного цвета мела, карандаша, на стене начертить схему укладки трубопровода.
2. Вдоль линий нанесенной разметки глубоко вырезать борозды посредством болгарки.
3. Для удаления материалы с будущей штробы необходимо поперечно разрезать пространство между сделанными бороздами вдоль нанесенных линий болгаркой.
4. С помощью перфоратора раздробить материал стены кирпич, бетон и т. д., между выполненными прорезами.

Для качественного выдалбливания каменного материала рекомендуется использовать специальный инструмент для такой работы штроборез. Такой профессиональный прибор делает штробирование качественным за счет следующих особенностей:

• Предусмотрены два рабочих алмазных диска.
• Регулируется зазор между установленными дисками.
• Конструкцией прибора предусмотрено подключение к пылеуловителю специального пылесоса.

Стоимость такого профессионального инструмента, как штроборез высокая. Поэтому для снижения стоимости работ при штроблении специалисты рекомендуют обычные универсальные приборы перфоратор и болгарка. В случае отсутствия возможности покупки и обычного инструмента, его можно арендовать в сервисных службах

При этом важно не испортить арендуемое оборудование не допускать перегревов и резких столкновений, что может быстро вывести взятую напрокат технику из строя

Итак, процесс изготовления штроб в стене для прокладывания труб не особо сложный. Но новичкам в строительном и ремонтном деле следует потренироваться и набраться опыта, например, на некапитальных дачных постройках.

Метод продавливания

Метод продавливания предназначен для укладки металлических труб большого диаметра (от 800 мм). А одной из его главных особенностей является отсутствие необходимости выкапывания траншеи. Данный способ используется для трубопроводов не длиннее 80 метров. Суть метода заключается в том, что гидравлические домкраты вдавливают стальной футляр с ножом на конце в землю. Она высыпается в трубы, далее их необходимо вычищать вручную.

Данный метод широко используется при укладке трубопроводов под различными сооружениями, автострадами и рельсами. Также он задействован при проведении водо-, нефте- и газопроводов, монтаже канализаций. Помимо того, что таким способом можно использовать трубы большого диаметра, имеются и другие преимущества: относительно небольшие расходы и скорость работ.

Особенности полимерных изделий

Как известно даже из школьного курса физики, при нагреве веществ они начинают увеличиваться в объеме. Это имеет непосредственное отношение к продукции из пластмассы, а высокая температура делает ее еще и пластичной.

При монтаже трубопроводов для холодной воды можно не принимать во внимание коэффициент расширения (подробнее: «Предварительный расчет теплового расширения полипропиленовых труб»). В тоже время при обустройстве отопительной конструкции данный нюанс необходимо учитывать

Именно это обстоятельство вызывает у многих домашних умельцев сомнения относительно того, можно ли замуровать полипропиленовые трубы в стену, которые при запуске горячего трубопровода начнут удлиняться и расширяться.

Отсюда возникает закономерный вопрос относительно того, не будут ли повреждены отделочные материалы, в которые утоплены элементы инженерной системы.

Специалисты уверяют, что металлическую трубную продукцию, которая расширяется незначительно, можно просто вмуровать в слой материала, а вот чтобы спрятать полипропиленовые трубы в стене, приходится полностью придерживаться технологии проведения монтажных работ (подробнее: «Виды, свойства, монтаж пропиленовых труб своими руками»). Иначе отделка помещения покроется трещинами, а плиточное покрытие вероятнее всего отпадет.

Бурошнековое бурение

Существует способ укладки трубопроводов с помощью специального оборудования — шнековых буровых машин. При этом бурение идет в приемный котлован из рабочего. А значит, не требуется выход на поверхность. Данный метод подходит для прокладки трубопроводов закрытым способом до ста метров из стальных, бетонных или полимерных труб (100 – 1700 мм в диаметре). Он отличается высокой точностью, максимальное отклонение не будет превышать 30 мм. Сам трубопровод получится ровным, без провисаний. Такой метод часто используется при монтаже самотечных канализаций, при укладке труб под железнодорожными путями или в зоне коммуникаций домов.

Варианты декоративной маскировки труб

Если вы хотите спрятать трубы отопления, не затевая большого ремонта, то это можно сделать декоративными приемами оформления интерьера.

Навесные панели

Декоративные съемные панели выполняют из различных материалов. Это может быть стекло, пластмасса, металл, дерево, ткань или кожа на жестком каркасе. Можно заказать такие панели по собственным размерам, можно приобрести стандартные.

Преимущество использования съемных панелей:

• коммуникации остаются доступными, но находятся не на виду;
• панель можно менять со сменой интерьера или настроения;
• за ними легко ухаживать.

Обратите внимание! Металлические панели или экраны имеют привлекательный внешний вид и не приводят к потере тепла.

Интерьерный декор

Спрятать трубы отопления можно обыграв их как предмет интерьера. Для оформления используют натуральные материалы, искусственные цветы, портьеры.

Варианты:

• Природные мотивы. Эффектно выглядит оформление труб под ствол дерева, лиану, тростник. Для этого трубу обшивают рогожей, обматывают пенькой или подобным, природного цвета и фактуры материалом. Далее украшают цветами, птицами, керамической посудой и др.
• Стилизация под опору или навес для полок, декоративных элементов интерьера соответствующего стиля.
• В помещениях, отделанных плиткой, трубы маскируют чехлами с камушками, ракушками, элементами, стилизованными в морском стиле.

Обратите внимание! Выбирать материалы следует с учетом их теплостойкости и натуральности. Использование декоративных элементов из синтетики может спровоцировать выброс вредных веществ при их нагреве.

Монтаж внутренних трубопроводов

В СНиП 3.05.01-85 регламентирован устройство внутренних трубопроводов. Документ действует также на системы водоснабжения, климатическое оборудование, отопление, водостоки и аналогичные коммуникации.

Основные принципы работы

Если планируется реализовывать трубопровод диаметром не больше 50 мм, то используются стальные трубы. В остальных случаях больше подходят чугунные. Водопровод должен располагаться от других коммуникаций на расстоянии от полутора метров. Если он проходит через стену здания, то его необходимо защитить от возможных осадок. Магистральные водопроводы в зданиях с большим человекопотоком проводят в подвалах, на промышленных объектах его размещают на техническом этаже или в чердачном помещении.

Требования к укладке

При прокладке трубы в стене рекомендуется использовать амортизирующие материалы. Например, энергофлекс, пенополиуретан. Данные материалы послужат зазором между стеной и трубой, соответственно, не будет возникать давления на бетон при расширении трубы.

Чем меньше количество соединений, тем лучше. Соединения — наиболее уязвимая часть полипропиленовых систем, меньше всего защищенная от протечек и имеющая низкое сопротивление давлению.

Трубы требуется выбирать в соответствии условиям дальнейшей эксплуатации.

По толщине стенки все ППР трубы делятся на категории от PN10 до PN25.

• Трубы PN10 – тонкостенные, предназначены для холодного водоснабжения либо для теплого пола и прочих не высокотемпературных систем с низким давлением.
• PN16 и PN20 используется для водоснабжения с давлением до 1,5 МПа и систем отопления с давлением, не превышающим 0,8 МПа.
• PN25 армируют слоем стекловолокна или алюминия, что увеличивает прочность и температурный диапазон. Соответственно, изделия можно использовать в системах центрального отопления при давлении до 1,5 МПа, а в холодном водоснабжении до 2,5 МПа.
