Наружный и внутренний диаметр труб из металла.
В процессе изготовления металлических труб за основу берётся их внешний диаметр. Так же, исходя из общего подразделения труб на 3 вида, возможно следующее их применение:
- Для обустройства водопровода в квартирах применяются малые трубы.
- Трубы средних диаметров применимы при устройстве водопроводных городских систем. Помимо этого, при помощи средних труб, происходит добыча сырой нефти.
- Трубы больших диаметров практически всегда применяются при обустройстве магистральных нефте- и газопроводов.
Внутренний диаметр труб из металла не стандартизирован согласно ГОСТу и возможен различной величины.
Для упорядочивания разности внутреннего диаметра металлических изделий используется специальный параметр — «условный проход (Dу)». Этот параметр является округлённым до целого значения минимальным внутренним диаметром трубы. Величина Dу обозначается согласно ГОСТу 355-52. Чтобы высчитать внутренний диаметр, следует из наружного диаметра трубы вычесть удвоенную толщину стенки.
Таблица диаметров стальных труб
Амплитуда внутренних диаметров стальных труб составляет от 0,6 см до 20 см.
Помимо этого, диаметр готовых изделий может указываться в дюймах. (1 дюйм = 2,54 см)
Прямошовные электросварные трубы
Основная сфера применения прямошовных сварных труб – технологические трубопроводы, рассчитанные на среднее внутреннее давление, но при необходимости они вполне подойдут для монтажа металлоконструкций.
Стандарт стальных труб, созданных данных способом, определяется следующим образом:
- Технологические особенности производства сварных прямошовных труб регламентирует ГОСТ 10704-91;
- Согласно стандарту, внешний диаметр данного типа труб может варьироваться от 10 до 1420 мм, а толщина стенок – от 1 до 32 мм;
- Изделия, имеющие диаметр до 426 мм, могут выпускаться как в мерном, так и в немерном формате, а длина стальной трубы большего диаметра может быть только немерной;
- Кроме обычных труб, на производстве также могут создаваться изделия, имеющие усиленный сварной шов, но в таком случае регламентировать производственный процесс и габариты труб будет ГОСТ 10706.
Есть еще один важный момент, касающийся стальных труб – прямой шов может создаваться при помощи аргонной дуговой сварки или индукционной сварки. В первом случае получается более надежное соединение, но второй способ обходится гораздо дешевле и выполняется быстрее.
Диаметры пластиковых труб.

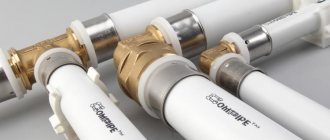

В современном мире наибольшей популярностью пользуются различные пластиковые трубы: полипропиленовые, полиэтиленовые, металлопластиковые. Большинство компаний, изготавливающих трубы из пластика, используют собственную размерную сетку. В следствие этого при обустройстве водопроводной системы, лучше применять составные части от одного производителя.
Таблица диаметров пластиковых труб
Таблица размеров водопроводных стальных труб
| Условный проход | Наружный диаметр | Толщина стенки труб | Масса 1 метра труб, кг | ||||
| легкие | обыкновенные | усиленные | легкие | обыкновенные | усиленные | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 | 0,37 | 0,40 | 0,47 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 | 0,57 | 0,61 | 0,74 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 | 0,74 | 0,80 | 0,98 |
| 15 | 21,3 | 2,35 | — | — | 1,10 | — | — |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 | 1,16 | 1,28 | — |
| 20 | 26,8 | 2,35 | — | — | 1,42 | — | 1,43 |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 | 1,5 | 1,66 | 1,86 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 | 2,12 | 2,39 | 2,91 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 | 2,73 | 3,09 | 3,78 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 | 3,33 | 3,84 | 4,34 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 | 4,22 | 4,88 | 6,16 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 | 5,71 | 7,05 | 7,88 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 | 7,34 | 8,34 | 9,32 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 | 8,44 | 9,60 | 10,74 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 | 10,85 | 12,15 | 13,44 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 | 13,42 | 15,04 | 18,24 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 | 15,88 | 17,81 | 21,63 |
Диаметр и вес чугунных труб.
В наше время водопроводы из чугунных труб практически не применимы в квартирах. Главные причины: большая хрупкость и очень большой вес. В то же время, благодаря долговечности материала, чугунные водопроводы прокладывают во внешних условиях.
Из этой таблицы можно узнать сколько весит чугунная труба:
Таблица диаметров чугунных труб водоснабжения
Как измерить диаметр трубы
При укладке трубопроводов монтажникам приходится сталкиваться с различными вариантами их расположения, от этого нередко зависит, как измеряется труба. Для нахождения нужных параметров в бытовых условиях обычно используют любой измерительный инструмент, находящийся под руками, и при необходимости простую формулу расчета.
На производстве измерения в основном для контроля проводятся более сложным высокоточным инструментом или приборами (используется например лазерный измеритель линейка циркометр).
Рис. 12 Способы монтажа фитингов на РЕХ-трубы: компрессионный, натяжными муфтами, пресс-фитингами, пуш-фитингами
Как измерить диаметр трубы линейкой и рулеткой
Рулетку или линейку практически всегда можно обнаружить в бытовом хозяйстве, с их помощью узнают параметры разрезанной поперек трубы. Для определения размеров инструменты прикладывают к трубному торцу и смотрят на их шкалу, визуально сопоставляя ее показания с сечением изделия. Точность данного способа невелика — измерения сложно проводить точно по диагонали.
Если коммуникации располагаются в труднодоступных местах и не обрезаны, точно определить диаметр трубы рулеткой или с помощью линейки становится слишком сложно. К стене вокруг трубной оболочки придется прикладывать с двух сторон прямоугольные детали и измерять расстояние между ними максимально близко к оболочке для снижения погрешности.
Рис. 13 Как измерить диаметр трубы рулеткой и линейкой
При помощи штангенциркуля
Штангенциркуль является довольно удобным измерительным инструментом для определения внутренних и наружных размеров в окружности до 150 мм с точностью от 0,1 мм. Современные приборы помимо механической шкалы, могут иметь электронную или стрелочную индикацию.
Штангенциркулем удобно измерять трубопровод в труднодоступных местах, соприкасающийся или даже частично размещенный в стене, стяжке менее чем наполовину. Точность показаний в 0,1 мм вполне приемлема для любых хозяйственных целей.
Еще более точные показания можно получить при использовании микрометра, однако если штангенциркуль изредка встречаются в домашнем хозяйстве, то микрометр — дорогой производственный контрольно-измерительным прибор, высокая точность показаний которого в быту не нужна.
Рис. 14 Как измерить диаметр трубы штангенциркулем
Как измерить диаметр трубы при помощи бечевки и по формуле
Иногда решение задачи, как измерять диаметр трубы, затрудняется из-за неудобства проведения замеров, больших габаритных размеров трубопровода — в этих случаях можно использовать комбинированный метод.
Для этого трубу обвязывают нитью или веревкой (можно сделать несколько витков), и ставят на них отметку маркером или ручкой. Затем выкладывают нить на стол и измеряют расстояние между отметками. Полученное значение делят на число пи, равное 3,142, и получают искомый размер. Данный способ, как рассчитать диаметр, позволяет узнавать параметры трубопровода с более высокой точностью благодаря тысячным значениям числа пи и большей протяженности длины окружности, чем напрямую измеренного параметра.
Иногда бывает сложно установить внутренний трубный размер по ряду причин, в этом случае задачу, как определить диаметр трубы, решают комплексным методом. Вначале замеряют ее внешний размер в окружности, затем толщину стенки, после чего по формуле делят первый показатель на число пи и отнимают от него двойную толщину оболочки.
Рис. 15 Как измерить диаметр трубы с использованием лент для замеров и внешний вид циркомера
Измерительными лентами
Один из самых быстрых способов, как замерить диаметр трубы – использовать ленты с размерными шкалами. Иногда для этих целей применяют строительную рулетку, которая имеет гибкую ленту с нанесенными делениями и проставленными значениями длины.
В быту часто встречается сантиметровая лента, которая применяется для определения размеров одежды в шитье, ее также можно использовать аналогично рулетке. После замеров длины по внешнему кругу проводят несложный расчет: результат делят на 3,142 и находят таким способом наружный диаметр.
Аналогом бытовых ленточных измерителей является производственный циркомер – специальный прибор с градуированной гибкой стальной полосой для измерения длин окружностей.
Методом копирования фотосъемки
Фотографический способ позволяет узнавать параметры трубопровода в экстремальных и аварийных условиях при отсутствии освещенности, плохого доступа к коммуникациям, ограниченном временном интервале. При замерах трубных диаметров при помощи фотосъемки рядом с трубой размещают рулетку с делениями или любой предмет, которой можно унести с собой, и делают фотоснимок фотоаппаратом или сотовым телефоном. Затем в спокойных условиях анализируют фотографию, сопоставляя размеры цифровой шкалы рулетки или габаритов предмета с параметрами трубы.
Рис. 16 Сравнительная таблица диаметров водопроводных труб из различных материалов
Благодаря стандартному ряду типовых размеров стальных, медных, полимерных трубопроводов, задача, как узнать диаметр трубы, в большинстве случаев успешно решается изучением соответствующих госстандартов. Если по каким-либо причинам возникает необходимость в замерах, для бытовых целей вполне можно обойтись линейкой, рулеткой, использовать измерительные ленты или кусок бечевки, получив искомый результат при помощи простой формулы.
Как правильно перевести дюймы в мм.
Дюйм — английская единица измерения равная 2,54 см. При маркировке изделий дюймы обозначаются цифрами с кавычками (1″, 2″ и т.д)
Например, для того, что бы посчитать наружный диаметр трубы = 1″, необходимо к 2,54 см прибавить толщину стенки умноженную на 2.
При проведении работ по устройству водопровода необходимо максимально точно соблюсти размеры. В противном случае водопроводные сочленения не будут обладать достаточной степенью герметичности. И срок эксплуатации такой системы значительно сократится в результате протеканий.
Бесшовные горячедеформированные трубы
ТУ на длины стальных труб данного типа выглядят следующим образом:
- Технологию производства и типоразмеры горячедеформированных труб регламентирует ГОСТ 8732-78;
- Наружный диаметр варьируется от 20 до 550 мм, а толщина стенок может иметь толщину от 2,5 до 75 мм;
- Трубы могут иметь мерную и немерную длину, которая варьируется в пределах от 4 до 12,5 метров.
Размеры бесшовной стальной трубы, выпущенной данным методом, могут отличаться от стандартных. В крайнем случае берется откалиброванная заготовка, внутри которой просверливается сквозное отверстие, и результатом становится труба с особо толстыми стенками.
Длительность эксплуатации
В список важных технических характеристик входит срок службы готовой конструкции. Этот показатель во многом зависит от условий, в которых находится трубопровод.
Неоцинкованные конструкции, постоянно контактирующие с холодной водой, за несколько десятилетий выходят из строя, так как стенки под резьбой постепенно истончаются, а просвет сокращается.
Оцинкованные изделия даже при контакте с влажностью способны служить без ремонта 50-80 лет.
Отсутствие влажности (газопровод) позволяет эксплуатировать объект более 80 лет.
