При использовании систем водоснабжения и отопления от возникновения аварийных ситуаций не застрахован никто. Минимизировать риски и потери в случае прорыва позволяет электромагнитный (соленоидный) клапан для воды. Это устройство позволяет быстро перекрыть или, наоборот, открыть поток воды за несколько секунд, находясь на расстоянии. Разберем подробно, как устроен клапан электромагнитный, виды, принципы его работы и монтажа.
Устройство и принцип работы
Соленоидный клапан – это запорная арматура, закрывающая собой водный поток, позволяет контролировать скорость движения жидкости в трубопроводе. Данные устройства называются электромагнитными, так как их принцип работы построен вокруг электромагнитной катушки (соленоида). Существует несколько видов подобных изделий и у каждого есть свои характеристики и различия в принципе действия.
Автоматический водопроводный затвор включает в себя такие составляющие:
- корпус;
- крышка;
- мембрана и уплотнение;
- плунжер;
- шток;
- электрическая катушка.
Корпус таких агрегатов, обычно, делается из таких материалов как латунь, нержавеющая сталь (для того чтобы увеличить стойкость против коррозии) и чугуна. Достаточно популярны водопроводные электромагнитные клапаны, изготовленные из пластика.
Плунжеры и штоки делают из материалов, которые обладают магнитными свойствами. Электромагнитные катушки помещаются в специальный защитный корпус, у которого достаточно высокие параметры герметичности. Обмотка для катушек, как правило, изготавливается из медной проволоки или эмалированного провода. Такие устройства начинают работать после того как на катушку подается напряжение.
Электромагнитная или другими словами индукционная катушка преобразует электроэнергию в поступательное движение. Наиболее распространенными являются катушки с медной обмоткой на цилиндре. Цилиндр включает в себя магнитный плунжер. Как только на катушку подается импульс, появляется магнитное поле. Как результат действия магнитного поля, сердечник втягивается в катушку.
Мембраны изделий изготавливаются из полимерных материалов, которые имеют высокий уровень эластичности. К таким материалам можно отнести следующие:
- мембраны EPDM, NBR, FKM.
- уплотнения PTFE или TEFLON.
Клапаны могут быть изготовлены из самых разных материалов, корпус изготавливают из пластика, латуни или чугуна.
В том случае если есть необходимость, чтобы перекрыть подачу транспортируемой среды, с блока управления на индукционную катушку подается импульс. Благодаря данному сигналу сердечник устройства поднимается либо опускается (все зависит от конфигурации устройства) и перекрывает поток жидкости. Сразу же после того как исчезает напряжение, сердечник возвращается в исходную позицию и возобновляется движение жидкости.

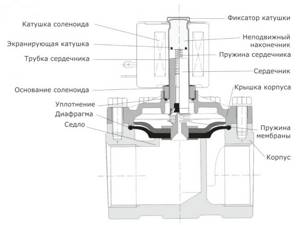

Состав электромагнитных клапанов
Конструктивно электромагнитный клапан содержит следующие основные элементы:
- Корпус и крышка. Выполняются из латуни, полимеров, чугуна, нержавеющих сталей – для условий различных сред и температур.
- Детали уплотнения, мембраны. Изготавливаются из специальных видов каучуков и резины, фторопластов.
- Подвижные детали, являющиеся элементами сердечника соленоида. Изготавливаются из материалов с магнитными свойствами.
- Электрическая катушка, выполняется медным эмальпроводом и герметизирована.
Преимущества использования электромагнитных устройств
Главным преимуществом электромагнитного клапана на воду является то, что он позволяет быстро регулировать поток транспортируемой среды в системе. Для выполнения своих функций устройству необходимо всего лишь 2-3 секунды. Из-за этого соленоидная модель представляет собой достаточно важное устройство в системах водоснабжения квартир и частных домов.
Оно также дает возможность регулировать температуру регуляцией потока теплоносителя. Электромагнитное устройство позволяет плавно распределять температуру в системе отопления, благодаря чему предотвращает ее загрязнение. А это напрямую позволяет продлить срок службы всей отопительной системы.
Из-за того что устройство в своей конструкции не имеет быстроизнашивающихся механических деталей, соленоидные модели являются более надежными. Такое устройство может быть смонтировано в системах с самыми различными показателями давления, так как данная характеристика не влияет на его работу.
Именно из-за подобных характеристик электромагнитные модели занимают доминирующие позиции среди запорной арматуры на рынке.
Как установить своими руками электроклапан для воды (12 Вольт, 220В)
С установкой электромагнитного клапана (12 Вольт, 220В) на воду можно справиться самостоятельно. Чтобы избежать ошибок в процессе этого, желательно придерживаться некоторых правил:
- не допускается монтаж запорного устройства, оснащенного катушкой, которая способна выполнять функцию рычага;
- все работы по установке или демонтажу клапана можно выполнять только после того, как система полностью обесточена;
- нужно позаботиться о том, чтобы вес трубопровода не оказывал давления на корпус клапана.
Важно!В процессе монтажа электроклапана для воды (12 Вольт, 220В) своими руками необходимо контролировать направление стрелки на корпусе устройства. Она должна показывать в ту же сторону, куда движется вода по трубопроводу.
Запорные устройства могут использоваться в условиях открытой местности, например, на локальных очистных сооружениях, которые нередко можно встретить на дачных участках. В этом случае электромагнитный прибор нуждается в дополнительной защите. Для этих целей подойдет стандартная ФУМ-лента. Ее также необходимо использовать, если работа осуществляется при низких температурах.
Автополив своими руками: как установить и использовать систему орошения на участке
Выбор составляющих компонентов. Схемы автополива. Дождевание, капельное орошение и внутрипочвенный автоматизированный полив.
При подключении устройства к сети электропитания обязательно нужно применять гибкий кабель. Рекомендуемое сечение жил – 1 мм.
В процессе установки устройства своими руками необходимо контролировать направление стрелки на корпусе электроклапана
Процесс установки соленоидного клапана (220В, 12В): практические советы
Прежде чем перейти к непосредственному монтажу, нужно определить, какой тип подключения будет для этого использоваться.
При резьбовом соединении на выходном и входном патрубках имеется внутренняя или внешняя резьба. Применяя фитинги соответствующего размера и конфигурации, арматуру можно встроить в трубопроводную систему. Этот вариант считается наиболее удобным, если клапан устанавливается своими руками.
При фланцевом соединении используются патрубки, которые на концах имеют фланцы. Эти же элементы должны присутствовать и на трубах. Стягивание деталей осуществляется с помощью болтов. Фланцевое соединение позволяет создать в системе высокую интенсивность потока, а также давление немалой величины. Чаще всего оно встречается на магистралях со средним и высоким показателем давления.
Инструкция с подробным описанием процесса монтажа прилагается к каждой упаковке с клапаном. Если все сделать правильно, устройство будет исправно работать, обеспечивая защиту от протечек. Устанавливая прибор, необходимо оставить немного дополнительного пространства в зоне его монтажа. Это нужно для того, чтобы при необходимости можно было снять и заменить соленоид. Кроме этого, наличие свободного места позволит контролировать работу клапана, используя для этого механизм, обеспечивающий подъем штока вручную.
Каждый электромагнитный клапан комплектуется подробной инструкцией по установке устройства
Желательно установить фильтр на входе в клапан. Он будет задерживать твердые частицы, размер которых превышает 800 мкм. Перед ТРВ следует монтировать только нормально закрытый клапан. Чтобы исключить вероятность гидроудара при открывании запорного устройства, между ним и ТРВ нужно оставить как можно меньше места.
Важно!Монтаж электромагнитных клапанов на воду осуществляется исключительно катушкой вверх.
Не рекомендуется использовать переходники на отрезке до и после клапана. Эти элементы могут сузить диаметр трубопровода, повышая риск возникновения гидроудара. Переходники лучше размещать перед ТРВ. Если установить вертикально в соленоидный клапан трубку Т-образной конфигурации, которая будет выполнять функцию демпфера, можно снизить силу гидроудара, возникающего при закрытии. Кроме этого, наличие такой трубки позволит увеличить срок службы устройства. Демпфер крайне необходим, если трубопровод имеет большую протяженность и малый диаметр.
Сферы применения
Автоматический водопроводный затвор представляет собой достаточно полезное устройство, которое используется в самых различных сферах. Этот агрегат успешно используют в различных отраслях домашнего и народного хозяйства, а кроме того в различных производственных отраслях. Множество воздуховодов и водопроводов разной степени сложности конструкции успешно используют данное изделие в своей работе.
Оборудование с соленоидным приводом наиболее популярно в конструкциях, где большая часть приборов работают по принципу автоматического управления. Главным образом выбор области применения определяется, исходя от материала, из которого изготовлен вентиль. Подобные устройства можно встретить в стиральных машинах, системах канализации, оросительных системах, для контроля систем гидравлики , системах отопления и многих других.
Наибольшую популярность он получил в:
- Орошении. Используется при поливе огородов, садов, оранжерей. При монтаже такого устройства все процессы становятся автоматическими. Электромагнитное устройство с сервоприводом (220,24,12 В) если к нему подключить таймер, позволит задавать временные интервалы работы и отключения устройства. Он может находиться в нормально открытом или закрытом положении. Такие ритмы позволят руководить регулировкой потоков воды. Преимущества использования такого устройства более чем очевидны – нет необходимости тратить время для постоянного контроля над поливной системой.
- Канализации. Электромагнитный клапан(12, 24 В) для воды довольно широко применяется для того чтобы регулировать подачу воды в общественных душевых и туалетах. Тут так же используется таймер который позволяет автоматически включать и выключать подачу водяного напора.
- Моечных системах. Соленоидный водопроводный клапан(220, 24, 12 В) позволяет обеспечить своевременный слив воды во время мойки автомобиля. Более того подобное устройство в бытовых и промышленных стиральных машинах.
- Крупномасштабных кухнях. Электромагнитный клапан подачи sp6135 (220, 24, 12 В) является поистине неотъемлемым устройством на конвейерных системах изготовления хлебобулочных изделий, регулировки уровня подачи воды к промышленным посудомоечным системам и кофейным комбайнам.
- Точном дозировании. Электромагнитный затвор для горячей воды играет не последнюю роль при процедурах смешивании различного сырья и материалов.
- Отопительных системах. Водяной соленоидный клапан(220, 24,12 В) предотвращает возникновению перебоев при работе систем отопления. Устройство позволяет восполнить потери при постепенном испарении воды на магистральных отопительных трассах.
Кроме того, электромагнитные модели применяются для регулировки и контроля транспортировки различных агрессивных сред на производствах. Устройства, использующиеся на производстве, могут быть довольно большого диаметра. Категорически воспрещается использования моделей из латуни при работе с агрессивными веществами, такими как, например, дизельное топливо или кислота.
Эксплуатационные особенности клапанов для воды
При условии правильной установки, а также при соблюдении всех требований в процессе эксплуатации электромагнитный клапан способен эффективно служить на протяжении длительного срока, стабилизируя уровень водяного давления внутри трубопровода. Соленоид позволяет продлить срок службы труб за счет равномерного распределения нагрузок.
При правильном монтаже, электромагнитный клапан будет эффективно работать очень длительный срок
Основные признаки и причины сбоев в работе электроклапанов на воде:
- Отсутствие электропитания – чаще всего возникает, когда повреждается кабель пульта управления.
- Клапан не срабатывает – если выходит из строя пружина, устройство не сможет нормально функционировать и реагировать на изменение напряжения.
- Отсутствие характерного щелчка при включении – причиной тому может стать сгоревший соленоид.
Самой частой причиной поломки клапана является засор. Поэтому при возникновении любых нарушений в работе устройства в первую очередь следует проверить отверстие, где могут скапливаться твердые частицы.
Полезный совет!Специалисты рекомендуют регулярно производить проверку состояния внутренних элементов запорного клапана. Делать это можно только после того, как система полностью опорожнена. Если коммуникации нуждаются в сложном ремонте, лучше нанять для выполнения этой работы профессионалов.
Виды автоматического водопроводного затвора
Соленоидный клапан (его виды) бывают двух категорий, главным отличием которых является их принцип работы включения и выключения механизма:
- прямого действия;
- пилотного действия.
Кроме этого они бывают нескольких основных видов, у которых есть свои функциональные особенности. Устройства бывают:
- нормально открытыми (или нормально закрытый). В том случае, если на катушку не подается напряжение данное устройство остается в открытом (если это нормально открытый), и таким образом не препятствует движению потока. В случае с нормально закрытым клапаном все наоборот;
- бистабильными. Как только поступает напряжение, рабочие положения переключаются.
По виду катушек устройства делятся на:
- постоянного тока – катушка у устройств данного типа имеет малую силу электромагнитного поля;
- переменного тока – у данных устройств катушки обладают достаточно мощным электромагнитным полем.
Помимо того агрегаты подразделяются по типу работы:
- одноходовой;
- двухходовой;
- трехходовой.
У одноходовых всего один патрубок и они не могут совместить в себе разные потоки жидкостей. Двухходовые обладают двумя патрубками (входным и выходным). Принцип работы одноходового и двухходового устройства действует на методе функционирования шара или конуса, который используется для закрытия.
Трехходовые соленоидные клапаны для воды в своей конструкции имеют целых три патрубка и могут работать на основе смешения потоков жидкости. Кроме того, устройства данного типа могут контролировать и регулировать температуру с применением смешивания потоков воды. Существуют также взрывозащищенные модели, используемые в работе с взрывоопасными средами. Данные клапаны делаются и огнеупорных и прочных материалов. Есть также вакуумные клапаны.
По типу соединения с трубопроводом делятся на:
- фланцевые клапаны;
- резьбовые клапаны.
Полезная информация! Есть особый тип устройств называемый отсечным. Данный тип устройств мгновенно могут отключать трубопровод либо закупоривать одну из труб во время аварии.
Регулирующую и запорную арматуру необходимо выбирать и монтировать, только опираясь на расчеты произведенные ранее. Использовать тот или другой вид клапана (нормально закрытый, двухходовой, прямого действия и т.д.) необходимо в зависимости от типа трубопровода и от того, какой тип среды по нему транспортируется.
Классификация клапанов: что такое соленоид, основные виды механизмов
Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.
Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы
Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.
В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.
Соленоидный электромагнитный клапан: классификация устройств
Существует несколько разновидностей соленоидных запорных устройств. Эти приборы классифицируются по разным признакам:
- типу конструкции;
- материалу, из которого изготовлена корпусная часть;
- виду уплотнителя;
- положению запора внутри, когда система находится в обесточенном состоянии;
- способу подключения.
Каждая разновидность прибора рассчитана на работу в различных условиях, при определенном давлении и температуре. Устройства разного типа контролируют свою среду. Различают водяные клапаны, газовые, воздушные, паровые. Существуют устройства, регулирующие работу систем, внутри которых перемещаются нефть, бензин и другие виды топлива.
Соленоидный электромагнитный клапан классифицируется по типу конструкции, способу подключения, положению запора
Важно!Соленоидный клапан следует подбирать очень тщательно. Если взять устройство, которое не будет соответствовать требованиям системы, оно не прослужит долго.
По способу подключения электромагнитные приборы бывают муфтовыми, фланцевыми и штуцерными. Их размер варьируется в пределах 6-150 DN, что позволяет подобрать запорный механизм для любого трубопровода. Для изготовления корпусной части приборов производители используют нержавеющую сталь, чугун, латунь, а также различные виды пластика, обладающие повышенным запасом прочности.
Перекрытие жидкости клапаном осуществляется благодаря мембране, установленной внутри него. А также в этом процессе принимает участие уплотнитель, который изготавливается из эластичных полимеров:
- этилен-пропиленового эластомера;
- фторэластомера;
- бутадиен-нитрильного каучука.
По типу подключения электромагнитные клапаны бывают муфтовыми, штуцерными и фланцевыми
Изделия из фторэластомера способны выдерживать высокие температуры, а также контакт с бензином и маслами. Каучуковые уплотнители имеют промышленное назначение, поскольку проявляют стойкость к воздействию нефтепродуктов. В электрических клапанах для воды используются изделия из этилен-пропиленового эластомера. Они могут контактировать с кислотами, солями и щелочами, которые присутствуют в составе жидкости.
Классификация электроклапанов для воды по принципу функционирования
Функциональные возможности запорных устройств зависят от внутреннего строения, количества патрубков и отверстий. По принципу действия электромагнитные клапаны делятся:
- на одноходовые;
- двухходовые;
- трехходовые.
Одноходовые изделия подключаются к трубопроводной системе посредством одного патрубка. Эти устройства выполняют защитную функцию. Если в системе повышается уровень давления, они просто выпускают лишнюю воду или пар. В соленоидных клапанах 2/2 (двухходовых) имеется два отверстия – входное и выходное.
Трехходовые устройства подключаются к трубам с помощью трех патрубков. Они имеют два входных отверстия и перенаправляют носитель из одного трубопровода в другой. Такие приборы обычно устанавливаются в системах отопления. Функциональные возможности соленоидных электромагнитных клапанов (220В) с тремя патрубками позволяют смешивать рабочую среду путем перегонки теплового носителя между двумя контурами. В результате происходит изменение температуры воды в системе. При этом трубопровод продолжает работать в том же режиме.
Перекрытие движение жидкости осуществляется с помощью мембраны, установленной внутри клапана
Обратите внимание!Тип мембраны нужно подбирать с учетом температуры рабочей среды и ее состава. Присутствующие в трубах ржавчина и песок негативно отражаются на состоянии этих изделий, независимо от материала их изготовления. Поэтому любой тип клапанов подключается к трубопроводу только при условии наличия фильтра.
По принципу работы соленоидные клапаны бывают прямыми и непрямыми. В устройствах прямого действия сердечник перемещается исключительно под влиянием электромагнита. Непрямые клапаны реагируют еще и на давление рабочей среды.
Советы по выбору
Клапаны используют в самых разнообразных средах, которые имеют свои индивидуальные показатели температуры и давления. Выбор типа устройства должен исходить из характеристик среды, в противном случае устройство может долго не прослужить.
Есть несколько ключевых характеристик, на которые необходимо обращать внимание при выборе электромагнитного клапана. Главным параметром является диаметр входного и выходного отверстия.
Ассортимент электромагнитных устройств довольно велик. Они обладают различными отличительными особенностями в конструкции. Но обычно это не сильно влияет на рабочие параметры. Наиболее популярными можно назвать однодюймовые электромагнитные устройства, у которых пропускной показатель достигает 40 л/мин.
Важно! Перед покупкой клапана необходимо особое внимание уделить механическому регулятору, встроенному в устройство. У него может быть несколько режимов. Чем больше их количество, тем лучше будет контролироваться система.
В том случае, когда требуется клапан с как можно более высокой пропускной способностью, можно приобрести устройство серии SVR. При нормально закрытом положении клапан этой серии может обладать показателями пропуска жидкости до 100л/мин. Цены на клапана различаются по их качественным характеристикам.
Выбор соленоидного клапана: цены на устройства и популярные бренды
Подбирая запорную арматуру для водопровода, необходимо тщательно изучить спецификации и описания, которые предоставляет производитель. Эта информация позволит определить, в каких условиях допускается установка той или иной модели клапана.
Подбирая клапан для водопровода нужно обратить внимание на размеры выходного и входного отверстий
При выборе устройства нужно принять во внимание следующие моменты:
- тип системы;
- температурный режим;
- уровень давления;
- химический состав жидкости;
- скорость тока и т.п.
Немалое значение имеют размеры выходного и входного отверстий. Эти параметры должны соответствовать диаметру труб. Очень важно, чтобы характеристики системы и запорной арматуры совпадали, иначе могут возникнуть нарушения гидравлики коммуникаций. Такой исход возможен, если на участке, где установлен клапан из-за узкого отверстия будет замедляться ток жидкости, что неизбежно повлияет на уровень давления и температуру во всем трубопроводе.
Цены электромагнитных клапанов:
| Модель устройства | Цена, руб./шт. |
| Соленоидные клапаны Ceme | |
| D20 G3/4 | 3200 |
| D25 G1″ | 4750 |
| 87 G 2 1/2 D65 | 33200 |
| 87 G 3 D75 | 38650 |
| D75 G 3 D75 | 46850 |
| Запорно-соленоидные клапаны ЗСК | |
| ЗСК-15 ДУ 15 | 12500 |
| ЗСК-25 ДУ 25 | 13200 |
| ЗСК-32 ДУ 32 | 14000 |
| Соленоидные клапаны Danfoss | |
| Соленоидные клапаны EV210B | |
| EV210B G 3/8 НЗ | 2850 |
| EV210B Ду8 G 3/8 НЗ | 3350 |
| EV210B G 1/4 | 4200 |
| EV210B | 4850 |
| Соленоидные клапаны EV220B | |
| EV 220B 6B | 2800 |
| EV220B НЗ G1/2 | 5500 |
| EV220B НО G1/2 | 6450 |
| EV220B 20B | 11150 |
| EV220B 32B | 16550 |
Соленоидные электромагнитные клапаны Danfoss
Клапанами Данфосс оснащаются различные виды оборудования – начиная с насосов, установленных на автозаправочных станциях, оканчивая машинами, которые можно встретить в химчистках. Небольшой размер этих устройств совершенно не сказывается на уровне их надежности. Компания Данфосс выпускает обширный диапазон клапанов. Благодаря этому в магазинах можно найти такие модификации, которые другие производители изготавливают исключительно по спецзаказу.
Соленоидные электромагнитные клапаны Danfoss имеют небольшие размеры, но это совершенно не влияет на уровень их надежности
Преимущества соленоидных клапанов Данфосс:
- обширная номенклатура устройств общего назначения;
- даже стандартные модификации могут решить множество задач, с которыми сталкивается промышленность;
- ассортимент продукции позволяет подобрать приборы, способные контактировать с очень агрессивными средами, например, клапаны, корпус которых изготовлен из нержавеющей стали и обеспечен защитой класса IP67.
Обратите внимание!При необходимости компания Данфосс может модифицировать продукцию с учетом технического задания покупателя. Благодаря этому можно найти оптимальные решения для любых промышленных задач. Причем в процессе разработки могут принимать участие представители компании-покупателя.
К запорным устройствам прилагается полный пакет технической документации, а также предоставляются упрощенные руководства, позволяющие покупателям выбрать клапан с подходящими характеристиками. В производственном процессе задействованы специалисты, являющиеся экспертами в области регулирования газа, пара и жидкостей. Поэтому продукция отличается высокой функциональностью, надежностью и безопасностью.
Компания Danfoss производит электромагнитные клапана как прямого действия, так и укомплектованные сервоприводом
В продаже можно встретить электромагнитные запорные устройства прямого действия и укомплектованные сервоприводом. Особым спросом пользуются двухходовые соленоидные клапаны Danfoss EV220B, которые рассчитаны на регулировку нейтральных газов, воды, воздуха, масел. Некоторые модификации из этой линейки могут контролировать пар и слабоагрессивные среды.
Особенности соленоидных электромагнитных клапанов Asco
Американская компания Asco является одним из лидирующих производителей гидропневматических, электромагнитных и отсечных клапанов, а также пневматических цилиндров, пневмоавтоматики и других устройств автоматизации.
Преимущества продукции:
- оборудование КИПиА изготавливается на современных производственных линиях, обладающих широким спектром функциональных возможностей;
- при необходимости клапаны легко поддаются ремонту, причем сам процесс не занимает много времени;
- высокий уровень надежности;
- способность выдерживать контакт с агрессивными средами и экстремальные нагрузки.
Производитель выпускает более 5000 стандартных наименований запорных вентилей. Кроме этого, компанией Asco производятся специальные модификации и версии этих устройств, число которых превышает 20000. Все они разработаны с учетом различных потребностей покупателей. При этом производитель соблюдает строжайшие требования качества, отслеживая все этапы производства, включая процесс разработки, продажи, а также сервисного обслуживания.
Качество электромагнитных клапанов компании Asco подтверждено сертификатами ISO 9002 и 9001
Обратите внимание!Перед тем как попасть на полки магазинов, продукция тщательно проверяется на предмет производственного брака, а также проходит испытания. Высочайшее качество клапанов подтверждено сертификатами ISO 9002 и 9001.
Продукция Arcom: характеристики соленоидного электромагнитного клапана AR HX 3
Компания Arcom поставляет на рынок тысячи наименований электрического оборудования. В этом списке находятся регистраторы (безбумажные и бумажные), контроллеры, электротехнические, а также измерительные приборы, различные инструменты и сопутствующие аксессуары. Особое место в ассортименте занимают соленоидные клапаны. Покупатели могут приобрести более 4500 вариантов запирающих устройств по доступной цене. Причем вся продукция сертифицирована и соответствует высокому уровню качества.
В каталогах производителя можно подобрать арматуру, позволяющую контролировать движение воды, воздуха и нефтепродуктов. Кроме этого, производитель предоставляет огромный выбор запасных частей, реле, катушек, коннекторов и затворов для этих устройств.
Несмотря на обширный ассортимент, особое внимание уделяется именно соленоидным клапанам, электромагнитный клапан HX 3, благодаря его многочисленным преимуществам, считается наиболее востребованной моделью:
Соленоидный электромагнитный клапан AR HX 3 рассчитан на регулировку пара, воздуха, горячей и холодной воды
- прочный стойкий корпус из нержавеющей стали;
- быстрое срабатывание (реагирует, когда давление достигает нулевой отметки);
- минимальные размеры;
- возможность подключения к датчикам.
Эта модель рассчитана на регулировку горячей и холодной воды, пара и воздуха, что позволяет устанавливать клапан даже в электроутюгах, кофемашинах и других приборах, использующих пар в своей работе.
Общая характеристика соленоидных клапанов Tork
Производителем клапанов, выпускаемых под наименованием торговой марки Tork, является компания SMS. Высокое качество продукции оценили многие страны Азии, Америки и Европы, поэтому около 40% товаров экспортируется. Производственный процесс полностью автоматизирован. При изготовлении клапанов практически не используется ручной труд, что исключает вероятность брака, причиной которого может служить человеческий фактор.
Производственный ассортимент компании включает клапаны следующих видов:
При изготовлении клапанов Tork исключается вероятность брака, так как в производстве не используется ручной труд
- бистабильные и моностабильные;
- для газов и жидкостей, оказывающих агрессивное и нейтральное воздействие;
- для воды и пара повышенной температуры;
- для светлых нефтепродуктов и бензина;
- для вакуума;
- для компрессоров поршневого типа и т.д.
Перед поступлением в продажу арматура исследуется на предмет протечек, тестируются прочностные характеристики корпуса (для этого изделие подвергается воздействию пятикратного давления). С помощью бесконтактного тестера проверяется работоспособность соленоидных катушек.
Все перечисленные компании, занимающиеся производством электромагнитных клапанов, выпускают продукцию высочайшего качества. Благодаря этим устройствам процесс эксплуатации оборудования и коммуникационных систем становится полностью контролируемым и безопасным. Срок службы арматуры и ее эффективность будут зависеть от того, насколько правильно подобрана модель клапана, а также от его характеристик.
Принцип работы электромагнитных систем
Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоиды помещают в специальные корпуса, защищенные от воды. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.
Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.
Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.
Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.
