Выбираем полипропиленовые трубы для холодного и горячего водоснабжения

На замену металлическим трубам, долгое время применявшимся для водоснабжения и отопления в наших домах и квартирах, приходят трубы из современных материалов. На сегодняшний день полипропиленовые трубы отлично зарекомендовали себя для холодного и горячего водоснабжения. Рассмотрим, насколько применение полипропилена надежно и безопасно в трубопроводах. Трубы из полипропилена способны выдерживать высокое давление (магистральные сети), высокую температуру (до 95 °C постоянно и до 110 °C кратковременно), остаются целыми при замерзании и оттаивании.

Виды полипропиленовых труб

Строительная индустрия развивается постоянно, и на сегодняшний день, вместо металлических при организации инженерных систем применяются в большинстве случаев различные виды полипропиленовых труб и фитингов.

Они могут быть использованы для монтажа трубопроводов для подачи технической и питьевой воды, транспортировки теплоносителей, агрессивных сред, сжатого воздуха, полива, дренажа, вентиляции административных, жилых зданий, в агропромышленном комплексе, на различных производствах для газа.

Конструктивно полипропиленовые трубы производятся двух типов:
• цельные;
• армированные (комбинированные).

Армирование позволяет уменьшить температурные удлинения, которые значительны у цельных труб.

Производители применяют несколько способов армирования:
1. Покрытие трубы с наружной стороны слоем алюминиевой фольги.
2. Устройство слоя алюминия внутри трубы, ближе к наружному краю.
3. Усиление стекловолокном.
4. Усиление слоем композитного материала из полипропилена и фибро- или стекловолокна.

Цельные полипропиленовые трубы

Отличие полипропиленовых труб данного вида состоит в различном сырье, используемом для их производства, а также их применении. Различия технических характеристик отображены в маркировке.

Значение маркировки:

Маркировка PN – означает постоянное внутреннее водяное давление при температуре 20°С, которое трубы способны выдерживать 50 лет. Цифровая величина соответствует толщине стенок (чем больше значение, тем толще стенки).

Трубы полипропиленовые PN 10, 16, 20, 25 – самые распространенные. PN 20 и 25 предназначены для устройства систем отопления и горячего водоснабжения.

Наличие продольной синей полосы свидетельствует об их назначении для транспортировки холодной воды, красная – горячей.

Маркировка PP указывает на то, что материал труб — полипропилен:
• PPH, РР-1, РР-тип 1 – гомополимер. РРН – используют для холодного водоснабжения и прокладки вентиляции.
• РРВ, РР-2, РР-тип 2 –блоксополимер. РРВ – предназначены для горячего водоснабжения и отопления.

Полипропиленовые трубы PPRC, PP-random, PPR – изготовлены из новейшего материала «рандом сополимер». PPR – наиболее распространенная и подходит для всех видов инженерных коммуникаций. Такие трубопроводы обладают повышенной теплостойкостью.

Для прокладки на открытых участках желательно выбирать трубы с защитной оболочкой от ультрафиолета.

С алюминиевым армированием

Армирование алюминиевой фольгой может быть:
1. сплошным;
2. перфорированным.

Алюминиевая перфорация представляет собой сетку с небольшими отверстиями. Во время экструдирования, текучий вязкий материал, попадая в перфорацию, создает сцепление полимера с металлом.

Армирование алюминием значительно снижает коэффициент теплового увеличения, но при монтаже инженерных систем существуют определенные сложности. Раструбная сварка предусматривает предварительное удаление алюминиевой оболочки и внешнего слоя полимера и зачистки трубы на величину, соответствующую глубине ее вхождения в фитинг.

Существует также трубы, не требующие удаления внешнего слоя при монтаже, но и они имеют ряд недостатков:
• к фитингу крепится только внешний слой, равный половине толщины стенки;
• необходима насадка для сварочного аппарата;
• после отрезания изделия требуется его торцевание.

Армированные стекловолокном

Маркированная PPR-FB-PPR труба состоит из двух слоев полипропилена и стекловолокна между ними – так называемая «стеклопластиковая».

Труба со стекловолоконным армированием имеет ряд преимуществ перед алюминиевым армированием:
1. При монтаже не требуется их калибровка и зачистка.
2. Процесс пайки аналогичен соединению пластиковых цельных труб или любых зачищенных полимерных, что значительно сокращает финансовые и временные затраты.
3. Полипропиленовые со стекловолокном не расслаиваются, поскольку их структура однородная – стекловолокно в центральном слое вплавлено в полипропилен.
4. Стекловолокно увеличивает жесткость изделий.

Недостаток стеклопластиковых труб – их термическое удлинение на 6% превышает аналогичные показатели с алюминиевым армированием.

Типовые схемы разводки

Схемных решений относительно разводки линий водопровода из пропилена встречается множество. Каждая из отдельно взятой схемы обычно рассматривается с учётом финансовых затрат на сооружение и с оглядкой на технические требования к помещениям объекта.

Чаще всего применяется классическая схема разводки, однотипная по отношению к линиям ХВС и ГВС.

Стандартная схема разводки холодной/горячей воды в домах муниципального хозяйства. Подобные решения встречаются чаще других. Однако в частных домах схема может несколько отличаться по причине иной планировки жилых помещений (+)

Подача воды выполняется от стояка централизованной магистрали отводом трубы с установленным на ней запорным краном. Далее последовательно монтируются системные элементы: фильтр, редуктор, счётчик, обратный клапан и осуществляется подключение на распределительный коллектор.

От коллектора холодная или горячая вода распределяется по сантехническим приборам. Такое решение традиционно используется при разводке водопровода в квартире.

Многие частные хозяйства пользуются автономной системой водоснабжения. Поэтому отход от традиционных схемных решений в таких случаях не исключается. Но обычно принцип коллекторного распределения для систем водоснабжения (не отопления) сохраняется в любом случае.

Бойлерные системы частного домовладения нередко предусматривают только подвод холодной воды. Причём источником холодной воды может вместо централизованной магистрали выступать, к примеру, скважина. Тогда схема разводки может быть, примерно, такой:

Распространённое схемное решение разводки водоснабжения в частном доме. Здесь используется только один главный ввод – холодная вода. Горячую воду получают через бойлерную систему (+)

Схема разводки в любом варианте должна предусматривать наличие запорных (отсекающих) вентилей для каждого отдельно взятого сантехнического прибора. Для схем автономного типа (с котлами или бойлерами) характерно обязательное наличие обводных линий на приборах, осуществляющих функциональный процесс.

Подобные решения позволяют оперативно переключать систему из автономного режима в режим централизованного снабжения при необходимости.

Подробнее о разводке водопровода в частном доме написано в этой статье.

Какие полипропиленовые трубы лучше

Критерии выбора полипропиленовых труб зависят от области их применения и различны для:
• холодного водоснабжения;
• горячего водоснабжения;
• отопления.

Для водопровода

Выясняя, как выбрать полипропиленовые трубы для водопровода, важно принимать во внимание не только общие для всех изделий этого типа характеристики, но и особенности различных видов.

Важно также обеспечить соответствие комплектующих водопровода условиям эксплуатации (горячее и холодное водоснабжение, допустимый диапазон температур). Прочность в данном случае определяется типом армирования.

Трубы полипропиленовые для холодного и горячего водоснабжения стали популярными и широко используемыми благодаря своим преимуществам.

Изделия для холодного водоснабжения и горячей воды отличаются. Классификация и краткое описание свойств поможет сориентироваться при выборе.

По конструкции полимерные изделия этого типа могут быть одно- или многослойными.
• 1 тип (РРН) изготавливается из особого вида полимера – гомополипропилена. Трубы 1 типа используются для промышленных водоводов, вентсистем, трубопроводов холодной воды.
• 2 тип (РРВ) производится из блоксополимера полипропилена. Применяются для монтажа напольных отопительных систем, холодного водоснабжения. Фитинги и трубы подходят для сборки систем, подверженных ударным нагрузкам.
• 3 тип (PPR) – рандомсополимерные полипропиленовые трубы. Материал отличается максимально равномерным распределением нагрузки, действующей на стенки. Изделия применяются для горячего и холодного водоснабжения и отопительных систем напольного типа.

Следует учесть: Трубы 3 типа на открытых участках прослужат дольше, если выбрать с ультрафиолетовой защитой (специальная оболочка).

Третьей разновидностью являются трубы PPS – с высокой теплостойкостью. Такие изделия позволяют транспортировать рабочую среду до +95°C и относятся к трудновоспламеняемым.

При выборе полипропиленовых труб для водопровода, следует учитывать, что многослойные производятся из тех же, описанных выше материалов, но имеют дополнительное армирование, что определенно влияет на их характеристики.

Армирование снижает коэффициент температурного расширения конструкций. По конструкции армированный алюминиевый слой изделия может быть гладкими или перфорированными. Во втором случае сцепление полимера с металлом на этапе производства обеспечивается затеканием полимера в небольшие отверстия алюминиевой сетки-оболочки.

Маркировка полимерных труб для водоснабжения позволяет покупателю быстро определить, подходит для него это изделие или нет:
1. PN-10 предназначены для холодной воды и сооружения «тёплого пола» (до температуры +45°C).
2. PN-16 подходит для монтажа «тёплого пола» или горячей воды, марка непопулярна у мастеров.
3. PN-20 рассчитаны на горячее водоснабжение с максимальной температурой до +80°C.
4. PN-25 наиболее прочные, они выдерживают температуру воды в +95°C.

Для отопления

До покупки полипропиленовых труб отопления лучше ознакомиться с их техническими параметрами, областью применения и соотношением цены и качества. После того, как будут учтены все плюсы и минусы, можно выбрать наиболее оптимальный вариант изделия.

Трубная продукция из полипропилена по конструкционным признакам разделяется на:
• однослойную;
• многослойную.

Продукцию первого типа классифицируют по видам:
1. PPH. Самый простой вид труб из полипропилена для устройства систем промышленного назначения, вентиляции и водопроводов (холодное водоснабжение).
2. PPВ. Выпускают на основе соединения блоксомера полимера, используемого для устройства системы теплых полов и подачи холодной воды. Этот материал лучше подходит для изготовления устойчивых к механическим воздействиям соединений.
3. PPR. Изготавливаются из рандомсополимера/полипропилена, широко используемого в холодном водоснабжении и разного рода системах отопления.
4. PPs. Отдельный вид продукции из пластика, лучше переносящий нагрев среды до 95 градусов.

К многослойным трубам для отопления относятся армированные изделия из полипропилена, состоящие из прочного межслойного каркаса.

Основное их преимущество заключается в возможности снизить температурные нагрузочные изменения трубы.

На практике для устройства отопления лучше использовать трубную продукцию из полипропилена, армированную фольгой.

Такие изделия бывают 2-х видов:
• армированные;
• гладкие.

Главным минусом армированных трубопроводов отопления из полипропилена является необходимость зачистки фольгированной вставки перед пайкой, поскольку наличие вставки снижает надежность шва в конструкции. При этом имеются виды с глубоким размещением вставки, при котором зачистку лучше не проводить.

Но все же с учетом всех преимуществ полипропиленовых изделий для отопления существует ряд значительных недочетов, касающихся процесса соединения элементов. При монтаже конструкции лучше проводить насадку труб, что может качественно выполнить только квалифицированный мастер.

Также следует помнить, что в процессе сваривания стыкуются слои трубы толщиной вполовину стенки.

Выбирая для системы отопления изделия из полипропилена и комплектующие к ним, необходимо принять во внимание область применения, температурные пределы рабочей среды и условия монтажа.

Существует несколько особенностей, которые лучше учитывать при выборе труб:
1. Во время монтажа отопления из полипропилена следует использовать специальный паяльник.
2. На рынке представлено большое разнообразие комплектующих из этого материала (фитинги, муфты, переходники, тройники, углы на 45, 90 градусов), относящихся к обязательным элементам.
3. Соединительная арматура из полипропилена белого и серого цвета лучше проявляет себя для устройства водопроводов и систем отопления.

Выбирая трубные изделия из полипропилена, следует ознакомиться с особенностями их характеристик и возможностью применения. Только после этого удастся определить, какая труба лучше подходит для монтажа отопления. К каждому виду производитель прилагает подробную инструкцию и описание целевого назначения.

Обустройство отопления на основе полимера лучше доверять только высококвалифицированным мастерам с опытом работы.

Какой полипропилен лучше не использовать для отопления

Теперь определим полипропиленовые трубы, которые лучше не применять для обустройства тех или иных отопительных систем.

Изделия из полимера классифицируются по давлению и температуре рабочей среды. Самый дешевый вид труб отопления рассчитан на уровень давления в 10 атмосфер и обозначается ПН-10.

Толщина стенки из полипропилена составляет от 2,5 до 2,8 миллиметров, поэтому в системе отопления такие лучше не использовать, а применять их только для подачи холодной воды.

Следующий вид из пластика толщиной от 3 до 3,2 миллиметров обозначается ПН-16 и рассчитан на уровень давления до 16 атмосфер и температуру рабочей среды до 80 градусов.

Далее в классификации идут трубы из полипропилена с толщиной стенок до 4 миллиметров. Они обозначаются ПН-20 и могут использоваться при атмосферном давлении до 20 атмосфер и температуре рабочей жидкости от 80 до 85 градусов.

Данные трубы лучше использовать для системы водоснабжения: тонкостенные для подачи холодной воды, а толстостенные – для горячей. Но для отопления перечисленные образцы не применяются. Основной причиной является большое линейное расширение, при котором некоторые участки трубопровода под воздействием высокой температуры будут изгибаться.

О протечках, свищах и прочих отзывах о полипропилене

На профессиональных строительных форумах рассказывают много страшилок о протечках полипропилена. Апогеем становится видео, где мужик ломает трубы на гребенке, как сухие прутки. Любой начинающий сантехник или домашний мастер сразу открестится от данной технологии. Что тут говорить, опытные мастера приходят в замешательство от подобных аргументов.

Причиной таких дефектов, как ни странно, является экономия на трубах и комплектующих. В настоящее время продается множество продукции от «подвальных» заводов, на которую не найти техописаний. Обратите внимание: если вы решили использовать трубу PP-ALUX например, от малоизвестного производителя, данные в таблице давлений и температур выше совсем необязательно применимы к вашей марке. Никто не освобождает вас от изучения технической документации у конкретного производителя труб.

Из этого следует, что многие «сантехники» не утруждают себя изучением характеристик труб. А это может приводить к ошибкам в пайке и монтаже. К слову, несмотря на простоту технологии, выполнят ее нужно с должной аккуратностью, соблюдением температуры пайки и прочих нюансов. Мне приходилось видеть много труб, паяных «шабашниками» — в подавляющем большинстве случаев пайки выполнены с перегревом, труба неправильно подобрана под конкретную задачу.

Мне приходилось демонтировать много пластиковых труб и тех ужастиков, описанных в сети, мне не встречалось. Трубы, после 5-10 летней эксплуатации находились в отличном состоянии, изнутри не наблюдалось трещин или разрушения материала. Чаще всего, местами течи были плохо пропаянные соединения, это при том, что правильно спаянное соединение гораздо более надежное, чем сама труба. Простым языком — мне сложно представить таких «рукожопов» монтажников. Тем не менее таких монтажников очень много — показали технологию, сказали просто — на этом квалификация работника закончена. Отсюда все вытекающие последствия и проблемы, а так же, подпорченная репутация полипропилена.

Так же, своей подпорченной репутацией, полипропилен обязан маркетологам, активно продвигающим на рынок сшитый полиэтилен

. К слову, сшитый полиэтилен не так стоек к высоким температурам, как кажется из красивых рассказов. Работа маркетологов заключается в подчеркивании достоинств и замалчивании недостатков своего продукта, и противоположное комментирование продукта конкурента. Все просто, достаточно изучить техническую документацию на оба товара и все встанет на свои места.

Пайку полипропилена мы рассмотрим отдельно, а на данный момент все. И еще раз настоятельно рекомендую тщательно выбирать все материалы для черновой сантехники, остерегаться подделок и основательно подходить к вопросу.
]]>

Характеристики полипропиленовых труб

Основные преимущества полипропиленовых изделий:
• Значительно меньший вес, чем у металлических труб, что намного облегчает их транспортировку и монтаж.
• Неподверженность при эксплуатации коррозии, засорам, воздействию агрессивных сред.
• Быстрая установка без использования сложной техники и необходимости в специализированных навыках.
• Срок службы до 50 лет.
• Многие типы полипропиленовых труб обладают звукоизоляционными свойствами.
• Абсолютная экологическая безопасность.

Невзирая на массу достоинств, изделия из полипропилена имеют ряд недостатков:

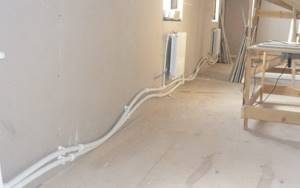

1. Высокий коэффициент температурного расширения (у армированных – 2-3,5 мм на 1 м, у цельных – в 4-5 раз больше).
2. Необходимость предварительной обработки труб и фитингов с внешним армированием с применением специального оборудования.
3. Наличие на рынке некачественных материалов с дефектами внешнего слоя.
4. Отличие полипропиленовых труб от аналогичных изделий состоит в их высокой текучести, из-за чего они могут деформироваться со временем даже от собственного веса. В связи с этим их монтируют с креплением через 50-60 см.
5. Так как трубы из полипропилена достаточно жесткие на изгиб, при сборке систем из них необходимо большое количество поворотных фитингов.

Какое давление держат

Обозначается в маркировке трубы отопления после букв PN. Если в маркировке указано PN20, это означает, что изделие из полипропилена рассчитано на уровень атмосферного давления в 20 атмосфер, а, соответственно, PN25 – на 25 атмосфер. Данные образцы выдерживают максимальное давление и долгий рабочий режим, но даже при пиковом давлении они не будут разрушаться.

Конечно, для предельных нагрузок лучше использовать полипропиленовые изделия с маркировкой PN25, поскольку при повышении температуры прочность теплоносителя трубы отопления значительно падает.

Так, при температуре 90 градусов давление для образца с маркировкой PN20 будет составлять уже не 20 атмосфер, а приблизительно 6,5 кгс/см². Но в системе отопления данная категория труб остается способной выполнять возложенные на нее функции.

Какие диаметры бывают

При составлении схемы трубопровода из полипропилена лучше ориентироваться диаметр. Для устройства системы отопления следует учитывать результаты гидродинамических расчетов.

Основная цель при проведении расчетов – это выбор трубы с минимальным размером в диаметре с учетом давления рабочей среды и общего проекта системы отопления.

Например: Трубы отопления с большим диаметром, размером от 200 миллиметров, применяются при возведении жилых домов, гостиниц, саун, больниц, торговых центров и других зданий, рассчитанных на пребывание большого количества людей.

Изделия из полипропилена диаметром от 20 до 32 миллиметров актуальны в частном строительстве благодаря высокой пропускной способности и возможности придать любую форму изгибу.

Для подачи горячей воды рекомендуется использовать пластиковые трубы диаметром 20 мм, а для устройства стояков – 25 мм. В устройстве системы центрального отопления лучше применять образцы из полипропилена размером в диаметре 25 мм, для автономного отопления этот показатель может колебаться.

Для устройства теплого пола рекомендуется использовать полимерные трубы диаметром не более 16 мм.

Внутренний диаметр полипропиленовых труб (таблица)

Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке.

При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.

Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия диаметром от 16 до 32 мм, для внутренней канализации – от 40, 50 мм до 110 мм.

Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.

При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр 16 – 20 мм.

Не менее важен и такой показатель, как толщина стенки. От нее зависят внутренние диаметры полипропиленовых труб. Таблица поможет понять разнообразие размеров:

Сфера применения

Полипропиленовые армированные трубы пригодны для монтажа:

• систем отопления в централизованных теплосетях, частных домов;
• трубопроводов горячего водоснабжения;
• промышленных трубопроводов для транспортировки агрессивных веществ и пищевых жидкостей (без нагрева).

Основной потребитель полипропиленовых армированных труб это частный домовладелец. Пластиковые изделия наилучшим образом отвечают потребностям и возможностям потребителей. Сохраняют максимальный срок эксплуатации в условиях коммуникаций автономного отопления, недороги, легко транспортабельны, доступны для самостоятельного монтажа, обслуживания, ремонта.

Обратите внимание! Полипропиленовые трубы (даже армированные) не рекомендуют устанавливать в системах централизованного отопления в холодных регионах. Значительный перепад температурного режима, высокие нагрузки отрицательно отражаются на долговечности пластиковых коммуникаций.

Монтаж полипропиленовых труб для водопровода своими руками

Перед началом проведения работ нужно, после тщательных измерений, нарезать заготовки необходимой длины, а также приготовить нужные для сборки фитинги.

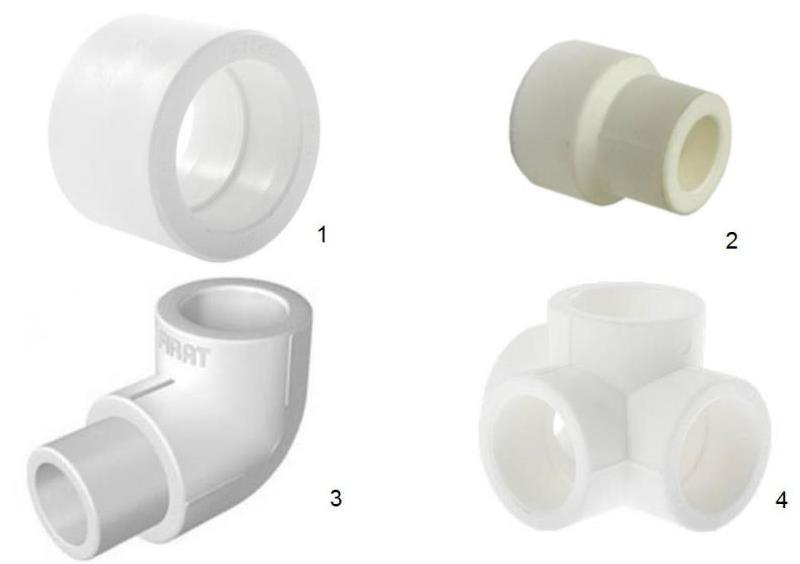

Монтаж водопровода связан с применением таких комплектующих изделий:
• Муфты – применяются, чтобы удлинить прямые патрубки.
• Уголки – используются на поворотах для изменения направления прокладки сети.
• Тройники, крестовины – для устройства разветвлений разводки.
• Обводы – используются для огибания препятствий в местах пересечения элементов водопровода.
• Кроме перечисленного выше, можно приобрести другие комплектующие изделия, такие как, кронштейны для крепления к стенам, промежуточные краны, переходники с размера на размер и прочие необходимые части.
• Процесс пайки труб с соединительными элементами при монтаже трубопровода не представляет особой сложности, но требует точного исполнения всех параметров процесса.

Прежде всего – нужно проверить сочетаемость элементов. Две соединяемые части не должны входить друг в друга в холодном состоянии. Если это происходит, значит, детали бракованные или подобраны неправильно.

Далее, необходимо подготовить паяльник. Для этого на него устанавливаются греющие элементы: к фитингу это дорн, нагревающий его изнутри, к трубе – муфта, греющая конец снаружи. Рабочая температура устройства составляет 260 градусов.

Перед установкой трубы нужно снять на переднем конце фаску по наружному контуру величиной порядка 1 мм под углом 45 градусов. Это обеспечит беспрепятственное прохождение изделия внутрь отверстия фитинга.

Важно не допустить перегрева сопрягаемых поверхностей – под расплавленным слоем должен сохраняться твердый непрогретый материал. Здесь важно выдерживать время нагрева, которое будет приведено ниже.

По окончании прогрева обе части снимаются с паяльника, стыкуются встречным движением рук. В течение нескольких секунд материал застывает, образуя прочное неразъемное соединение.

Признаком правильного соединения является небольшой, порядка 1 мм, буртик внутри и снаружи стыка. Он не будет препятствовать прохождению воды по трубопроводу.

При перегреве деталей внутри соединения образуется «юбка», в значительной степени препятствующая прохождению жидкости. Такое соединение недолговечно.

Используется также способ соединения труб встык, без применения муфт. Такой способ монтажа применяется реже, поскольку требуется достаточно сложное оборудование для торцовки стыкуемых концов, да и надежность стыка ниже, чем при использовании фитингов.

Для успешного соединения паяльник должен быть надежно, устойчиво закреплен на верстаке. Его готовность к работе опреде6ляется по цвету индикаторной лампочки, если она красная, значит, прибор нагревается, горение зеленой свидетельствует о достижении рабочей температуры.

В процессе монтажа часть элементов собирается в отдельные секции на верстаке, это легко и удобно. Но установку собранных секций в систему приходится выполнять, удерживая инструмент на весу. Здесь трудно обойтись помощника.

Применяется также способ холодной сборки с использованием клеевых составов на основе сильнодействующих химических растворителей полипропилена. При его нанесении на поверхности деталей происходит размягчение материала.

При этом состоянии отдельные части соединяются в нужном положении. Поскольку растворитель очень летуч, он быстро испаряется и наступает обратная полимеризация, из-за которой происходит соединение деталей. Способ клеевого соединения имеет большое количество ограничений, его использовать нужно осторожно.

Выводы и полезное видео по теме

Полезные советы по правильной сварке ПП трубы вы узнаете из следующего видеофрагмента:

Очевидно, что внедрение полипропиленовых труб в состав постоянно применяемых сантехнических материалов явилось своего рода технологической революцией. Отныне появилась возможность строить водопроводы с высоким экономическим эффектом. При этом надёжность и качество, остались на уровне тех же металлических труб.

Единственное ограничение для пропилена – температура. Но в бытовом секторе температурные параметры вполне соответствуют характеристикам полипропиленовых труб.

У вас есть личный опыт монтажа водопровода из полипропиленовых труб? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Инструменты для монтажа полипропиленовых труб

Инструмент для монтажа полипропиленовых труб можно условно разделить на:
• сварочные аппараты;
• труборезы (ножницы);
• зачистки.

Ножницы

Ножницы для резки пластиковых труб существуют нескольких видов, но все они имеют практически одну и туже конструкцию:
1. лезвие, как правило, выполнено из нержавеющей стали, предназначено для отрезания; рукоятки могут быть с прорезиненной вставкой, для большего удобства и надежного захвата трубы;
2. опора, которая обеспечивает точную резку под прямым углом;
3. зубчатая рейка-лезвие, облегчающая резку, кнопка или устройство, контролирующее раскрытие ножниц;
4. фиксатор для хранения ножниц в закрытом состоянии.

Множество компаний разрабатывают и улучшают качество работы инструмента и его эстетического вида. Лезвие ножа может быть заточено под специальным углом, что позволяет с легкостью отрезать трубы. Конструкция ножниц, может быть улучшена за счет кнопочного автоотводчика лезвия.

При монтаже водопроводных и других систем используются пластиковые трубы различных диаметров, например, от 3 мм до 42 мм. С таким размером без труда справятся инструмент для резки пластиковых труб, например, Калибр, Kalde D20-40 мм и других фирм.

Для больших диаметров (63 мм) необходимо выбирать более мощные ножницы. Мощность инструмента определяется размером диаметра пластиковой трубы. Ножницы, при правильной эксплуатации, — надежный и долговечный инструмент.

Сварочный аппарат

Для крепкого и надежного соединения полипропиленовых труб используются специальные сварочные аппараты для сварки, которые сегодня применяются любителями и профессионалами.

Такие аппараты используются как для монтажа небольшой домовой системы трубопроводов, так и для создания довольно протяжённых промышленных объектов. Аппарат для сварки пластиковых труб купить в Украине сегодня так же легко, как и любой другой строительный инструмент.

Сваривать трубы можно несколькими способами: раструбной сваркой, муфтовой и стыковой сваркой.

Стыковая сварка самая экономичная, потому что помимо самого сварочного аппарата больше ничего не требует. Аппараты для такой сварки работают по принципу нагрева торцов частей, которые свариваются, с последующим их соединением при помощи давления.

Раструбная и муфтовая сварка проходит с использованием дополнительных деталей. Аппарат для муфтовой сварки пластиковых труб, например, соединяет изделия при помощи специальных фитингов с нагревательной спиралью внутри. Данные аппараты стоят немного дороже, чем для стыковой сварки, но при этом обеспечивают надежность и долговечность соединения.

В зависимости от сферы использования и поставленных задач могут использоваться самые разные аппараты для сварки пластиковых труб.

Устройство для сварки пластиковых труб работает одновременно просто и достаточно эффективно. Главное правильно подобрать диаметры насадки и соединяемых деталей. Прямые участки трубопровода сваривают встык. При повороте в разводку ввариваются уголковые фитинги.

Ответвления оформляют при помощи тройника, либо крестовины, в которые к одному из выходов можно подсоединить*кран шаровый с электроприводом* для быстрого освобождения системы от воды.

Используя аппарат для сварки полимерных труб, работать следует таким образом:
• К основе при помощи специального ключа закрепить насадку подходящего диаметра.
• Установить температурный регулятор на заданную отметку.
• Выполнить разметку соединяемых участков, снять фаску. Чтобы сварка для полипропиленовых труб была наиболее эффективной, кромки нужно обезжирить.
• Включить электропитание. О готовности прибора к работе и наборе рабочей температуры укажет индикатор зеленого цвета.
• Подготовленные детали одновременно поместить на болванки инструмента для сварки. Причем муфта или раструб фасонного элемента помещают на наружную поверхность насадки, а трубку – внутрь.

После выдержки на аппарате для сварки в течение рекомендуемого времени, разогретые части снимают и быстро соединяют друг с другом. При оптимальном соотношении временной выдержки и температурного режима, а также правильной подготовки деталей, аппарат для сварки пластиковых труб способен обеспечить прочную, надежную и малозаметную стыковку.

Зачистка

Трубы, армированные стекловолокном, в зачистке не нуждаются, так как сетка находится между слоев полипропилена, воды не боится и с фитингом не контактирует.

В случае внешнего армирования алюминий помешает процессу сварки полипропиленовых элементов. Поэтому трубы, армированные алюминиевой фольгой, нуждаются в зачистке. Для этого используется специальный инструмент – шейвер. В него вставляют отрезок трубы и начинают проворачивать – установленные ножи аккуратно последовательно срезают верхнее полимерное покрытие и расположенный под ним алюминий.

Если алюминиевая фольга, используемая для армирования, расположена между слоями полипропилена — она не будет мешать сварке, но должна быть удалена с торца вглубь на несколько миллиметров. Это делается для того чтобы алюминий при контакте с водой не вызывал электрохимические процессы, что приведет к разрушению армирующей пленки. При сварке эта канавка расплавится и закроет доступ к алюминиевому армированию. Инструмент для этих работ называется торцеватель.

Инструмент для зачистки полипропиленовых труб можно условно разделить на две основных категории:
1. ручные зачистки;
2. насадки для дрели.

Насадки для дрели не требуют больших усилий, но с ними и труднее контролировать процесс зачистки, а полипропилен — материал достаточно мягкий. Если вам не нужно зачищать армированные трубы десятками в день и вы еще не набили руку — лучше воспользуйтесь ручным инструментом.

Фитинги ПП водопроводных систем

Термин фитинг взят из английского языка. Переводится дословно: монтировать, прилаживать, делать сборку. Конструктивно фитинг представляет собой компонент трубопровода, в частности, сделанного из полипропилена.

Этот компонент может иметь форму уголка (90º или 120º), тройника, крестовины и др. Есть фитинги с резьбовыми вставками для присоединения запорной и другой арматуры. Есть специальные обводные элементы, позволяющие аккуратно обойти места, где одна труба натыкается на другую.

Вместе с трубами из полипропилена выпускается огромное по разнообразию количество фитингов. Монтажные элементы – фитинги – существенно расширяют свободу монтажа, позволяют выбирать наиболее приемлемую технологию построения систем водопровода

Применяя любые из этих монтажных элементов, удобно выстраивать схемы разводки водопровода практически в любой их конфигурации. Так, чтобы соединить по прямой линии одну полипропиленовую трубу с другой, используется муфта.

Такой же фитинг применяется, если нужно на прямом участке выполнить переход с трубы одного диаметра на трубу другого диаметра. Соединить трубы с поворотом легко при помощи угловых фитингов.

Выпускаются фитинги разного типа для монтажа водопроводов полипропиленовыми трубами. Если один тип таких элементов предназначен для использования под пайку, другой тип применяют для механических резьбовых соединений.

Фитинги под механическое резьбовое соединение позволяют методом силового обжима создать вполне прочное надёжное соединение, исключив из процесса технологию пайки.

Кроме традиционных монтажных методов – пайки полипропилена и механических соединений, применяется технология склеивания элементов схемы. Преимущества такой технологии – получение качественного внешнего вида водопроводной системы по причине полного отсутствия каких-либо деформаций

Кроме резьбовой соединительной методики нередко используется технология склеивания деталей водопровода. Например, при помощи специального клея, тройников и полипропиленовых труб можно легко сделать своими руками распределительный коллектор для ХВС.

Действия мастера-сантехника в этом случае сводятся к следующим шагам:

1. Труба обрезается по размеру и зачищается от заусенцев.
2. Поверхность трубы в месте соединения обезжиривается.
3. На поверхность равномерно наносят слой клея.
4. Концевая часть трубы вставляется внутрь фитинга до упора.

Время высыхания клея 20-25 минут.

Производители полипропиленовых труб

Открывают список признанные гиганты индустрии – немецкие компании Banninger, Wefatherm, Aquatherm. В перечне продукции фирм есть канализационные и водопроводные системы, а также крепежные изделия и другие дополнительные компоненты (фитинги, переходники).

У всех трех производителей схожая маркировка: отводы для холодного водоснабжения окрашены зеленым цветом, для климатических систем – синим, а для отопления и прогрева полов – белым. Продукция изготовлена согласно европейским нормам ISO 50001 и проходит строгую систему сертификации.

Немного уступают немецким «собратьям» чешские Ekoplastik и FV-Plast. На постсоветском пространстве у этих производителей нет аналогов. Трубопроводы для водопровода и канализации экспортируются практически во все страны Европы.

На каждую трубу производителями дается гарантия 15 лет. Материалом для изготовления служит сополимер, известный своими гигиеническими и прочностными качествами.

Турецкие Pilsa, Kalde, FIRAT, TEBO, SPK и другие получили популярность благодаря доступной цене. В отличие от немцев и чехов, производители из Турции не дают на свою продукцию гарантии в 10 и более лет, зато обеспечивают тройной контроль качества. Сначала проверяется сырье, потом готовое изделие испытывается на внутренние нагрузки, и, наконец, на внешние.

Замыкают рейтинг производителей полимерных труб российские, белорусские, украинские и китайские фирмы. К примеру, РосТурПласт производит отводы с сертификатом EAN 13, продукция регулярно подвергается проверкам качества и долговечности.

Заводы Rozma, Теплопласт, Alfa Plast, Карал Plast (Казахстан) и прочие, производят готовые пластиковые системы, фитинги, переходники между металлическими и полипропиленовыми трубами и другие доборные элементы.
