Одним из навыков, необходимых для качественной и быстрой замены труб в домашних условиях, является точное определение их диаметра с помощью подручных средств.

Прежде чем производить измерения, следует понять, в каких единицах они производятся. Общепринято, что диаметр труб всегда измеряется в дюймах (1 дюйм = 2,54 см).

Будь то проблемы с сантехникой или водопроводом в ванной комнате или же неполадки с водоснабжением на кухне, знание о том, как определить диаметр трубы с помощью подручных средств, будет как нельзя кстати.

Конечно же, существуют специальные инструменты для замера, такие как линейка-циркометр, лазерный измеритель и т.д. Но все может быть намного проще.

Прежде чем производить измерения, следует понять, в каких единицах они производятся. Общепринято, что такие значения всегда измеряются в дюймах (1 дюйм = 2,54 см), а типоразмер, например, изделия из стали чаще всего равен 1 или 0,5 дюйма. К слову, диаметры пластиковых, стальных и металлопластиковых деталей разнятся.

Следующим шагом будет выбор измеряемого значения. Наружный — более важный, т.к. именно по нему производится установка резьб и резьбовых соединений. Этот диаметр напрямую зависит от толщины стенок трубы. Размеры толщины стенок определяются разностью внешнего и внутреннего диаметра данной трубы.

Диаметры труб наружные и внутренние

Прежде чем узнать, как считается диаметр трубы, необходимо определить, какой именно диаметр требуется вычислить. Вся трубная продукция, которая используется для газо- и водоснабжения, а также для отвода канализации, классифицируется по внутреннему диаметру. Этот показатель еще называют условным проходом, так как именно от него зависит пропускная способность всей системы. Внутренний диаметр обозначается Dу, наружный – Dн, а толщина стенки – h. Такие обозначения позволяют удобно проводить расчеты и проектировать самые разные трубопроводы для жилых и коммерческих помещений.
При равном значении наружного диаметра внутренний может варьироваться в зависимости от толщины стенки. Последний показатель подбирается исходя из необходимой механической прочности изделия. Для более точной стандартизации был введен ГОСТ 355–52, который регламентирует показатель условного прохода трубной продукции. Каждый следующий стандартный показатель условного прохода обеспечивает примерно на 50 % большую пропускную способность трубы, чем предыдущий.

Номинальный или условный диаметр – термин, который часто используют вместо понятия условного прохода. Зачастую внутренний диаметр трубы и показатель ее условного прохода различаются. Разница может составлять от 1 до 10 мм. Условный или номинальный диаметр является основной характеристикой изделия. Именно этот параметр определяющий для проектирования и монтажа трубопровода любого типа.

Диаметры труб для воды и газа принято считать в дюймах. В силу того, что на постсоветском пространстве распространена метрическая система измерения, часто возникают сложности с правильным расчетом ширины труб. Такие ситуации возникают при стыковке трубопроводов из разных материалов. Во избежание ошибок стоит использовать специальные таблицы, которые созданы специально для быстрого и точного расчета размеров. Далее мы узнаем, как меряется диаметр трубы с помощью подручных средств.

Зачем нужно рассчитывать параметры труб?

Предварительный расчет параметров труб необходим во многих случаях. Например, для правильной коммуникации трубопровода с другими элементами системы. Проектировщики и монтажники при работе с трубами используют такие показатели, как:

  • проходимость трубопровода;
  • потери тепла;
  • количество утеплителя;
  • количество материала для защиты от коррозии;
  • шероховатость внутренней поверхности трубы и т. п.

В результате можно определить точное количество труб, необходимых для конкретной системы, а также их оптимальные характеристики. Правильные расчеты избавляют от избыточных расходов на приобретение и транспортировку материала, позволяют веществам, которые находятся в трубопроводе, перемещаться с заданной скоростью для максимально эффективного использования системы.

В этой таблице приведены некоторые полезные сведения о характеристиках труб разного вида, которые помогут выбрать подходящие конструкции, необходимые для создания трубопровода

В отопительных системах диаметр труб существенно зависит от допустимой скорости. Пример такого рода расчетов представлен на видео:

Разберемся в терминологии

В нашей стране метрическая система счисления. И измеряем мы все в метрах, сантиметрах и миллиметрах. Традиционно диаметр стальных труб у нас измеряют в миллиметрах. Но труба имеет два диаметра — внутренний и внешний, а еще характеризуется толщиной стенки. Так о каком диаметре идет речь, когда говорят о размерах стальных труб? Зависит от стандарта, согласно которому они изготовлены. В одних случаях имеется в виду наружный диаметр, в других внутренний. Вот так все непросто.

Диаметры стальных труб: по какому ориентироваться

Диаметр номинальный и условный

Трубы используются при разном давлении. Для более высокого требуется большая прочность и добирается она за счет толщины стенки. При этом наружный диаметр трубы оставляют фиксированным. Иначе не получится соединять отрезки, возникнут сложности с резьбой, фитингами и т.д. Так что наружный диаметр — это только внешний параметр. Поэтому было введено такое понятие, как условный проход. Вообще, это устаревшее название и по современным нормам говорят «номинальный диаметр».

Условный проход трубы (номинальный диаметр) — расчетная величина, которая высчитывается при проектировании. Эта величина примерно соответствует внутреннему диаметру трубы в миллиметрах. Примерно, потому что стенки при равном наружном размере разной толщины. А это значит, что просвет меняется. Чтобы как-то согласовать все это, и ввели номинальный диаметр. Это определенный перечень величин, определенный ГОСТом 28338-89. Они приведены в таблице. Реальные размеры округляются до ближайшего номинального.

Ряд стандартных номинальных значений условного прохода газо-водопроводных труб и арматуры к ним

Ряд стандартных номинальных значений условного прохода газо-, водопроводных труб и арматуры к ним

Обозначение этой величины — DN, иногда ставят русский вариант — Дн. После этих букв стоит какая-то цифра без метрических знаков: DN30 или DN150. Читается это как условный проход трубы 30 или 150, или номинальный диаметр 30 и 150. Единиц измерения нет, так как это условная величина.

Еще раз: все существующие элементы водопроводных и газопроводных систем маркированы в соответствии с перечнем стандартных величин — номинальных диаметров Дн. Реальный размер внутреннего сечения трубы или арматуры может быть больше или меньше. Он округляется до ближайшего нормативного значения.

Фактически условный проход трубы или номинальный размер — это величина, которая отображает пропускную способность. Она примерно равна внутреннему диаметру. Ведь когда вы собираете систему, используете элементы из разных материалов, с различной толщиной стенки. Поэтому более разумно ориентироваться не на диаметры внутренней части, а именно на условный проход. Это даст возможность обеспечить одинаковую пропускную способность всех элементов системы.

Если труба встроенна

Когда торцевая часть изделия недоступна для обмера, например, если оно является элементом действующей системы газо- либо водоснабжения, действовать надо так.

  1. Штангенциркуль прикладывается для измерений к боковой поверхности водопроводной трубы.
  2. Данным способом можно обмерить трубу, когда длина ножек инструмента превышает половину ее диаметра.

Как обмерить большую трубу

Сделать это очень просто, зная длину ее окружности и число π, примерно равное 3.14.

  1. Сначала рулеткой либо шнуром обмерьте трубу по ее обхвату, чтобы определить длину окружности.
  2. Далее, подставьте известные вам значения в простую формулу: d=l:π, где символы значат: d – искомый вами диаметр, l — найденная длина окружности.

Например: l равно 31.4 см. В таком случае d=31.4:3.14. Получаем 10 см, что соответствует 100 мм.

Какие бывают диаметры (+ таблица с размерами)

Важно ориентироваться не только в видах труб, но и в типах диаметра. Если взять для расчёта не те данные, из строя может выйти вся система. Чтобы не допустить распространённых ошибок, важно ознакомиться со всеми нормами и понятиями.

Крайне непрофессионально использовать исключительно теоретический диаметр трубы для проведения расчётов. Да, это удобно, быстро, но ненадёжно. Чтобы понять, как измерить диаметр, нужно определиться с тем, какой именно параметр необходимо определить. Существует несколько значений, необходимых для корректных расчётов:

  • Условный проход. Это размер трубы от стенки к стенке, измеряемый в миллиметрах. При использовании дюймовой измерительной системы необходимо округление, что может негативно сказаться на точности результатов. Понятие необходимо при соединении нескольких элементов, например, трубы и фитинга.
  • Толщина стенок отыгрывает далеко не последнюю роль в точности расчётов. Благодаря понятию можно легко определить прочность и надёжность системы, рассчитать максимальные нагрузки и определить пригодность трубы для той или иной сферы применения.
  • Наружный диаметр – внутренний диаметр, к которому прибавлена толщина стенок.
  • Номинальный диаметр – аналог условного прохода, просчитанный более точными методиками.

Измерение диаметра трубы

Важно определить, в какой единице измерения должен быть результат. Это могут быть как дюймы, так и миллиметры. Намного удобнее использование метрической системы. Подобный подход позволяет более точно определить конечные характеристики полученной системы. Несмотря на это, чаще всего используются именно дюймы. Благодаря им результат можно легко округлить, что упрощает задачу, но снижает точность показателей. Стоит отметить, что разница совершенно незначительна. Для более чёткого понимания, рекомендуется ознакомиться с размерами труб в дюймах и миллиметрах. Таблица позволит легко адаптироваться, научиться понимать незнакомые размеры. Таблица диаметров стальных труб:

Условный диаметрДюймы
1506
2008
25010
30012
35014
40016
50020

Таблица размеров диаметров стальных труб разрабатывалась таким образом, чтобы пропускная способность увеличивалась до 50 процентов во время увеличения индекса. В целом же, 1 дюйм составляет 25,4 миллиметра. Например, 86,36 миллиметров – размер трубы в 3,4 дюйма. Диаметр трубы в 1-2 дюйма – 25,4 – 50,8 миллиметров.

Нередко можно прочесть о том, что в данной ситуации отлично подойдёт средний размер. Порой, не совсем понятно, какой размер относиться к большому, какой к маленькому. Первым делом требуется определить, какой именно диаметр указан в рекомендациях. Если речь идёт о внешних диаметрах, следует полагаться на следующие параметры:

  • менее 102 – маленькие;
  • 102 – 246 – средние;
  • 425 и более – большие.

Внутренний диаметр зачастую не сильно отличается от внешнего, он это не означает, что его измерением можно пренебречь.

Чем толще стена – тем больше нагрузок выдержит труба. К сожалению, по-настоящему толстыми стенки бывают не часто.

Расчёт внутреннего диаметра трубы

Чтобы определить внутренние размеры, необходимо узнать внешние данные. Для этого следует взять рулетку и обвести её вокруг трубы. После полученное число следует умножить на 3,1415 (число П).

Для определения внутреннего диаметра необходимо знать толщину стенок. Данное значение необходимо умножить на 2, после чего отнять результат от внешнего диаметра.

Перед закупкой труб необходимо определить задачи, которые будет выполнять установленная система. В случае, если требуется высокая устойчивость к внутреннему давлению, лучше всего использовать бесшовный вариант. Если же нагрузки будут минимальными, выбор значительно увеличивается, шов может быть как маленьким, так и огромным. Это слабое место, которое может не выдержать серьёзного напряжения. Полагаясь на данные, полученные временем, лучше не использовать самые дешёвые варианты.

Диаметр труб также отыгрывает большую роль в дальнейшей эксплуатации. Для измерения следует воспользоваться простой формулой: длинна умноженная на число П. Если же речь о внутреннем диаметре, достаточно отнять от полученных результатов толщину стенки, умноженную на 2.

Перед приобретением трубы важно определить конкретные задачи. Если это небольшая или нерегулярная нагрузка, подойдут бюджетные варианты. В противном случае нужны исключительно бесшовные модели. Благодаря надёжной структуре такая труба не будет нуждаться в ремонте максимально длительный период.

Контроль параметров труб в производственных условиях

Наружный диаметр водопроводных или канализационных труб в условиях больших производств контролируют и проверяют с применением более усложненной формулы: D = L:3,14 — 2∆p — 0,2 мм.

В этой формуле, кроме уже известных значений, символы ∆p означают толщину полотна рулетки в мм, которую вы применяете для измерений диаметра, а «0,2 мм» из формулы – это допустимые отклонения, учитывающие прилегание рулетки к трубе. Значение допустимого отклонения для труб сечением 200 мм составляет ±1,5 мм.

При замерах труб большого диаметра допустимые отклонения измеряются в процентах. Пример, для изделий размером от 820 до 1020 мм допустимое отклонение = 0,7%. При таких замерах используется измерительная установка на основе ультразвука.

Толщину стенок труб в условиях больших производств измеряют штангенциркулем с делением шкалы 0,01 мм. Допустимое отклонение от номинальной толщины в сторону уменьшения не должен превышать 5%.

Контролю подлежат и значения кривизны трубы, которые не должны быть выше 1,5 мм на погонный метр длины трубы. Общая кривизна изделий по отношению к ее длине не должна составлять более 0,15%. Овальность трубных торцов определяется отношением разности наибольшего и наименьшего диаметра к номинальному диаметру трубы.

Значение этого параметра не должен превышать 1% для труб с толщиной стенки до 20 мм и не выше 0,8% для стенок выше 20 мм.

Овальность трубы можно определить, измерив диаметр торца трубы с помощью индикаторной скобы или нутромера в двух взаимно перпендикулярных плоскостях.

Несложные школьные познания и внимательное применение простых инструментов существенно упростят вашу задачу — как измерить диаметр трубы подручными средствами.

Метрические и дюймовые единицы измерения

Перед тем, как померить величину сортамента, следует принять во внимание, что технологические особенности прокладки и проведения расчетов при работе со стальными и пластиковыми магистралями различные.

По этой причине необходимо вначале получить понятие о типоразмерах трубопрокатных материалов для трубопроводов, и уже затем замерять их. Без этих знаний определить размер сортамента в миллиметрах или дюймах невозможно.

Стальной трубопрокат, прежде всего, определяют по внутреннему показателю объема измеряемого в дюймах. В соответствии с этими единицами можно встретить названия «дюймовые» и «полудюймовые” трубопрокатные материалы. Один дюйм равняется 25,4 мм, а его половина соответственно определяется как 12,7 мм.

Замерять наружный диаметр сантехники не спешат. Часто монтаж можно произвести и без него. Замерить эту величину нужно в тех случаях, когда надо померить магистраль, скрепляемую стыками на резьбовом соединении.

Обычно она нарезается на внешней части трубного изделия, и ее величина зависима от размеров стенки трубного изделия. При этих действиях следует запомнить, что если померить трубы с разными внутренними показателями объема, то размер стенки будет различным.

Чтобы проще измерить и подсчитать количество нужных материалов для трубопровода, можно применить специальную систему резьбы для показателя внешнего объема трубопрокатных изделий. От привычного показателя, который можно замерить в мм эти величины отличаются.

Чтобы правильно определить величину трубных изделий в миллиметрах или узнать их габариты в дюймах, нужно принять во внимание следующую информацию.

Например, если диметр метрической резьбовой накатки, обозначенный М16, то трубное изделие имеет наружный объем в 16 мм. В варианте с трубной резьбой все это отличается. В дюймах эти расчеты немножко другие.

Диаметр снаружи у полудюймового изделия не достигает 21 миллиметра, и ее резьбовая накатка такая же по габаритам. А название «полудюймовая», это изделие имеет из-за показателя объема внутри. В дюймах эта величина обозначается – ½. Чтобы легче было переводить дюймы в мм, рекомендуют пользоваться специальными таблицами.

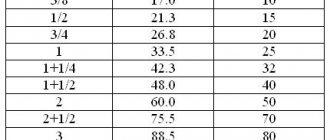

фото таблицы перевода с дюймов на миллиметры

Объем воды в трубопроводе

Знать объем воды, который может находиться в трубе, полезно во многих ситуациях. Такой расчет может пригодиться при работах на отопительной системе, водопроводе, канализации. Формула для обычной трубы круглого сечения не представляет собой ничего сложного. Для проведения расчета нужно вооружиться штангенциркулем и рулеткой. Чтобы облегчить вычисления, не помешает калькулятор.

Для начала измеряем штангенциркулем диаметр трубы по внутренним краям. Делим полученное значение надвое, чтобы найти внутренний радиус. На основе радиуса находим площадь сечения трубы.

Далее нужно замерить рулеткой длину трубы. Полученный параметр умножаем на рассчитанную ранее площадь сечения. Готово! Мы нашли объем воды, который может находиться в трубе. Выразить объем можно либо в куб. м, либо в л. Соотносятся эти единицы так: 1 куб. м = 1000 куб. дм = 1 000 л. Однако эта формула годится только при условии, что труба полностью заполнена водой.

Для неполного заполнения труб водой применяются гораздо более сложные геометрические построения и формулы для вычисления объема жидкости. Мы предлагаем для ознакомления рисунок, на котором показано, как делать такие расчеты:

Внутренний диаметр трубы как считать

Пропускная способность различных труб определяется по специальным таблицам. Так, труба с сечением в 25 мм за минуту пропускает до 30 л за 1 минуту. Если у трубы диаметр в 32 мм, она уже способна пропустить до 50 л/мин. Однако большинство смесителей способны пропустить через себя не более 5 л воды за 1 минуту.

Внутренний диаметр трубы как считать

Стоит также внести поправку на материал, из которого изготовлена труба. Дело в том, что полипропиленовые трубы обладают существенно более гладкими стенками, чем металлические. Это значит, что их способность пропускать воду при одинаковом диаметре будет выше. Еще более сильно влиять на пропускную способность могут известковые осаждения, которые накапливаются в металлических трубах. Поэтому любая таблица показывает пропускную способность лишь приблизительно.

Как замерить посредством линейки или рулетки

Перед тем, как замерить диаметр трубы рулеткой или гибкой линейкой, следует знать, что этот вариант отличается простотою действий, и эта задача будет посильной даже малоопытным мастерам. Тут необходимо выполнить всего один замер.

фото: мерим объем линейкой

Необходимо измерить окружность трубопровода. Значение, которое получится, делят на величину Пи. Чтобы замерить и получить более точные цифры, следует использовать в работе не 3,14, а 3,1416. Но, для задачи как найти наружный диаметр трубы с большим объемом, линейки будет не достаточно. В работу нужно будет взять рулетку.

Чтобы определить объем трубы так же используют способ измерения габарита стенки на срезе. Это можно измерить все теми же инструментами. Есть возможность также применить штангенциркуль. От размерного показателя объема снаружи отнимается показатель толщины стенок.

Выполняя монтаж магистралей, важно знать, что определить внутренний объем сортамента, импортируемого к нам, нужно определяясь на то, что его поставляют с сопроводительной документацией.

Смотреть видео

В ней указываются значения внутреннего объема в дюймах. Чтобы перевести показатели внутреннего или внешнего размера в сантиметры, их нужно умножить на 2,54. Для аналогичного перевода внутреннего и внешнего диам-ра обратно, следует умножить показатель на 0,398.

Ниже представлен еще интересный способ.

фото: мерим объем листком в клетку способ № 2

Как замерить с помощью штангенциркуля

Если спросить у профессионального сантехника, как замерить штангенциркулем, то ответ на этот вопрос будет следующим – «штангенциркуль для таких действий является наиболее удобным приспособлением, и замерить им нужный габарит можно очень легко не проводя дополнительных вычислений. Но, измерять таким путем только можно трубный прокат с габаритами до пятнадцати сантиметров».

Губками приспособления нужно основательно прижиматься к стенке сортамента, но прикладывать при этом большие усилия не рекомендуют. Дальше можно замерить и определить размеры в сантиметрах, и при наличии необходимости – в миллиметрах.

Так же, используя штангенциркуль, можно мерить и определить размер торцевой части. Если эта часть магистрали находится в труднодоступном месте, и соединение здесь неразъемное, то это приспособление окажется даже очень кстати.

Но, длина его ножек не должна быть больше, чем половина объема трубопровода. Для определения замера измерительное приспособление прикладывается к трубе в самом широком месте.

Смотреть видео

Перед тем, как определить диаметр стальной трубы этим способом, следует запомнить, что мастера со стажем рекомендуют брать для работы только прибор высокого качества. Только он может гарантировать точное определение размеров.

Лазерные датчики

Измеряться диаметр металлической или любой другой трубы круглого сечения может сканирующими лазерными датчиками. Как определяется диаметр трубы этими приборами? Здесь все просто.

Такие устройства состоят из получателя и приемника. Эти приборы используют плоскость света, образовавшуюся от лазера, который отклоняется крутящейся призмой и направляется посредством линзы.

В приемнике лазер фокусируют на диоде. Для того чтобы выполнить последующий проход лазеру по металлической или другой системе, необходимо время.

Как замерить микрометром

Если определяется диаметр металлической или любой другой трубы, то каждый замер можно проделать с высокой точностью (до 0,01мм) с помощью микрометра. По своему виду, устройство напоминает скобу. На одной ее стороне находится пятка – опора, а на другой стебель и резьба высокой точности, оснащенная микровинтом. Микровинт содержит метрическую шкалу.
Чтобы узнать, как найти показатель объема сортамента посредством микрометра на металлическом или другом трубопрокате, необходимо расположить деталь между пяткой и торцом, затем начать вращение винта.

Продолжать следует до тех пор, пока не прозвучат 3 щелчка. Далее нужно найти показания на стебле, где есть шкала в миллиметрах, и к полученным цифрам добавляются данные со второй шкалы прибора (это сотые доли миллиметра). В сумме этих двоих показателей определяется нужная величина. И, как видно, найти ее совсем не сложно.

Наиболее правильно замерить диаметр трубы позволяют микрометры, оснащенные электронной функцией цифрового отсчета. Они самые удобные для работы, и позволяют определить результат с точностью до 0, 001мм. Если в таком приборе садится батарейка, то замерить им можно, как обычным микрометром.

Единственным минусом в данном случае называют высокую стоимость приборов, что не всегда приемлемо для домашнего мастера. Поэтому, чтобы правильно произвести замер в домашних условиях, такие приборы применяют крайне редко.

Если труба у вас в руках

Если необходимо измерить диаметр с минимальными требованиями к точности, а сечение изделия полностью доступно для измерений, то можно использовать обычную линейку или рулетку. Измерительный инструмент прикладывают в самой широкой части и отсчитывают число делений. Такой метод позволяет определить внешний диаметр с точностью в несколько миллиметров.

Для измерения изделий небольшого диаметра используют штангенциркуль. Для этого ножки инструмента прикладывают к торцу и плотно, но без усилия, прижимают к внешним стенкам трубы. По шкале прибора определяют величину диаметра с точностью до десятых долей миллиметра.

Для вычисления внутреннего диаметра измеряют толщину стенок трубы по срезу.

Из величины наружного диаметра вычитают удвоенную толщину стенок и получают значение внутреннего диаметра.

Стальные трубы для водопроводов определяются внутренним диаметром, который часто измеряется в дюймах. Как узнать диаметр трубы в дюймах, если эта величина известна в сантиметрах?

Для этого нужно диаметр в сантиметрах умножить на 0,398. Для обратного перевода диаметр в дюймах умножают на 2,54

. То есть, внутренний диаметр трубы в один дюйм равен 2,54 см или 25,4 мм, а, например, диаметр ½ дюйма равен приблизительно 12,7 мм.

Источник: vsetrybu.ru

Диаметры некоторых популярных типов труб

Единственный размер труб, который вне зависимости от их материала изготовления, назначения, форм сечения принимают одинаковым для всех – номинальный DN (или условный проход Ду). Если прибавить к условному проходу толщину стенки S, которая различна у всех видов труб, легко получить их Dнар.

Поэтому регламентируется только номинальный диаметр, типовые значения которого приведены в ГОСТ 28338-89 и обязательны для всех видов трубопроводов и арматуры.

Размерные параметры НПВХ – труб для бытовой канализации

В отличие от металлических линий, участки которых соединяют между собой сваркой, основной вид стыковки безнапорных канализационных трубопроводов – раструбное соединение. Сущность метода заключается в том, что одна труба входит в расширенный раструб другой, имеющей внутри эластичное резиновое кольцо для обеспечения герметизации стыка.

То есть основными техническими размерами при данном методе стыковки являются наружный трубный или внутренний раструбный, а параметры ширины проходного канала имеют второстепенное значение.

Поэтому ГОСТ 32412-2013, который регламентирует техусловия на внутренние канализационные трубопроводы из непластифицированного поливинилхлорида НПВХ, указывает только их Dнар. из стандартизированного ряда и толщину стенки S (рис. 5).

Трубы из полипропилена

Полипропиленовые ПП-трубы соединяют между собой методом пайки, одновременно расплавляя оболочки снаружи и изнутри деталей, а затем вставляя их друг в друга. Поэтому логично предположить, что ПП-трубы при разных типоразмерах должны стыковаться между собой и соотноситься таким образом, чтобы внутренний диаметр первой детали приблизительно соответствовал наружному второй.

Данное правило находит свое подтверждение в таблице типоразмеров ПП-труб (рис. 6), где размеры по внешней окружности любой группы практически полностью совпадают с Dнар. предыдущей и Dвнутр. последующей.

К примеру, ПП-трубу размером Dнар. 32 мм и Dвнутр. 26 мм можно надеть методом пайки на изделие предыдущего типоразмера с Dнар. 25 мм или поместить внутрь последующего с Dвнутр. 32 мм.

Следует отметить, что ПП-трубы изготавливают с оболочками различной толщины виду того, что они рассчитаны на работу при разных давлениях в системе с диапазоном от 10 до 25 бар. Поэтому при больших толщинах стенок разница между внутренними и наружными диаметрами стыкуемых деталей может доходить до нескольких миллиметров. В этом нет ничего критичного, так как все паяльники имеют нагревательные насадки стандартизированной величины.

Таблица размеров полипропиленовых труб

Рис. 7 Типоразмеры ПП-труб

Напорные трубы из НПВХ

Один из видов трубопроводов, применяемых для транспортировки холодной воды и стоков в напорной канализации – НПВХ-трубы, техусловия на которые заданы ГОСТ Р 51613-2000.

НПВХ-трубы выпускают с раструбами и без, соответственно методы их соединения – раструбовое или клеевое в раструбы или на муфты.

Размеры изделий задаются средним наружным (получают делением длины окружности на число пи, равное 3,142), номинальными наружным диаметрами и толщиной стенки S.

Так как одним из основных методов соединения НПВХ-труб является клеевое, размеры их раструбов изнутри должны совпадать с трубными наружными, по стандарту первые больше вторых на 0,3 – 0,4 мм. Из табличных данных на рис. 8 видно, что все типоразмеры НПВХ-труб соответствуют стандартному ряду 10, 12, 16, 20, 25, 32 и т.д.

Таблица характеристик напорных НПВХ-труб по ГОСТ Р 51613-2000

Рис. 9 Характеристики напорных НПВХ-труб по ГОСТ Р 51613-2000

Трубы из полиэтиленов и металлопласта

ГОСТ Р 52134-2003 регламентирует размерные параметры всех используемых в бытовом хозяйстве пластиковых труб, разбивая их на группы по размерному соотношению SDR – частному от деления наружного диаметра на толщину стенки S.

Основной метод стыковки РЕХ-труб из сшитого полиэтилена – применение фитингов с натяжными гильзами, технология заключается в том, что внутрь РЕХ-трубы вставляют фитинговый штуцер, а снаружи на внешнюю оболочку в месте стыка с усилием натягивают гильзу. В результате эластичная трубная оболочка зажимается между штуцером и гильзой, обеспечивая прочное и герметичное соединение.

Для соединения жестких металлопластиковых трубопроводов используют пресс-гильзы, в отличие от натяжной технологии, вставленный внутрь РЕХ-трубы штуцер фитинга прижимают к трубным стенкам наружной гильзой, которую сжимают пресс-клещами.

Третий способ соединения любых типов термопластичных трубопроводов – применение компрессионных фитингов, которые прижимаются к вставленному в трубу внутреннему штуцеру наружной накидной гайкой (одна из их разновидностей – Пуш-фитинг, фиксирующийся одним щелчком).

Следует отметить, что все фирмы поставляют свою продукцию с отличными друг от друга внутренними диаметрами из-за разной толщины стенок. Это приводит к тому, что для компрессионного, натяжного или прессового соединения гильзами с фитингами, которые вставляют внутрь труб, лучше других подойдут изделия аналогичного бренда от одного производителя.

Если использовать трубопровод, арматуру и фитинги от разных фирм-производителей, значительно повышается вероятность возникновения проблем при монтаже коммуникаций из-за небольших различий в размерах.

Характеристики труб из термопластов

Рис. 8 Характеристики труб из термопластов серии 5 для бытового использования по ГОСТ Р 52134-2003

Размеры полимерных труб для водоснабжения, отопления

Полимерные трубы являются лидерами по применению в бытовых коммуникациях подачи горячей и холодной воды, отопления, при укладке трубопроводов используют различные методы стыковки в зависимости от материала их изготовления.

Способ соединения труб напрямую связан с их размерами, которые обязаны соблюдать производители при изготовлении своей продукции.

Таблица размеров канализационных НПВХ-труб по ГОСТ 32412-2013

Рис. 6 Типоразмеры канализационных НПВХ-труб по ГОСТ 32412-2013

Размеры водогазопроводных стальных и медных труб

ГОСТ 3262-75 регламентирует сортамент сварных труб из не оцинкованной и оцинкованной стали для водопроводных, отопительных и газопроводных коммуникаций.

Сортамент водогазовых труб по ГОСТ 3262-75

Рис. 4 Сортамент водогазовых труб по ГОСТ 3262-75

Стандарт распространяется также на изделия с цилиндрической резьбой, полученной технологиями нарезки или накатки.

Если внимательно посмотреть на табличные данные рис. 4 размерных и весовых характеристик водогазопроводных труб, то можно заметить, что изделия с одинаковыми условным проходом Ду и наружным диаметром имеют разную ширину стенку S.

Это невозможно теоретически, если не учесть, что в ранее приведенном определении условного прохода указано на его приблизительное соответствие внутреннему диаметру.

К примеру, у обыкновенной легкой стальной трубы с Dнар. 17 мм и S стенки 2 мм, Dвнутр. будет равен 13 мм. Для тяжелого 17 мм изделия с S стенки 2,8 мм Dвнутр. – 11,4 мм, при этом условный проход DN в обоих изделиях одинаков и равен 10 мм согласно таблицы на рис. 4.

Иногда при монтаже систем отопления и укладке теплых полов используют медные трубопроводы, техусловия на которые приведены в ГОСТ 617-2006. Госстандарт напрямую указывает метод задания их размеров Dнар., толщиной стенки и длиной, в документе также отмечено, что по соглашению производителя с заказчиком за основу может быть принят Dвнутр. В некоторых пунктах документ также оперирует средним диаметром изделия, который определяют как среднее арифметическое от наибольшего и наименьшего его значений в одной плоскости сечения, перпендикулярного оси.

Таблица Характеристик медных труб ГОСТ 617-2006

Рис. 5 Характеристики медных труб ГОСТ 617-2006

Какой инструмент понадобиться для каждого способа

Перед тем, как подобрать диаметр трубы для отопления, или любой другой системы, необходимо знать, чем пользуются в таких ситуациях.

Общеизвестный штангенциркуль

для измерения применяется чаще, чем другие инструменты. Но, его может не оказаться среди набора домашнего инструмента. Поэтому приходиться решать вопрос, как замерить диаметр трубы без штангенциркуля.

Также узнавать точные габариты изделия с большим диаметром на отоплении или водоснабжении, используя данное приспособление, не представляется возможным. В таких ситуациях замерить требуемую длину объема трубного изделия возможно более простыми приспособлениями:

  • гибкой линейкой;
  • рулеткой;
  • знания величины числа Пи, которая составляет 3,14.

Если доступ к сети не затруднен, лучше вариантом, как высчитать величину, будет рулетка или металлическая линейка. Но, твердой линейкой легко высчитать величину только торцевых частей магистрали, которая измеряется.

Смотреть видео

Еще одним вариантом, как меряется окружность трубы внутри или снаружи, это способ копирования. В такой ситуации к трубе подносят например линейку. Затем этот участок магистрали фотографируют. Мерить далее, чтобы получить весь набор необходимых сведений, следует по фотографии. Соответствующие реальности цифры получаются после проведенного масштабирования сделанных фото.

Помимо этого, найти диаметр можно при помощи следующей формулы:

В ней D показывает диаметр, а L – это окружность трубного изделия. На простом примере это выглядит следующим образом. Окружность трубы получилась 62,8 см. Это число делится на 3, 14. В результате получаем 200 мм.

С этой формулой работают не только домашние сантехники. Ее применяют и в условиях производства, только в данном случае есть небольшая поправка. Формула для работы остается в том же виде, только от конечного результата отнимают удвоенный показатель толщины рулетки и величину 0,2. В это число входит поправка на прилегание рулетки к поверхности магистрали.

Замеры труб подручными средствами

Замеры труб подручными средствами

Чаще всего для измерения диаметра трубы применяют общеизвестный штангенциркуль. Но его у вас может не быть или при его наличии большой диаметр трубы измерить с его помощью не представляется возможным. В этом случае применяется самый простой набор инструментов и знаний:

  • гибкая линейка (по типу измерительной ленты, применяемой в швейном деле);
  • рулетка;
  • школьные знания числа Пи (оно равно 3,14).

Подобным набором средств можно измерять диаметр не только трубы, но и любого другого круглого объекта – прута, колонны или садовой клумбы.

Нам потребуется сделать лишь один замер – определить длину окружности трубы с помощью рулетки или гибкой линейки. Для этого сантиметровую ленту или рулетку накладывают на поверхность трубы в самой широкой ее части. Полученное значение окружности следует поделить на 3,14. Для более точных размеров применяют значение — 3,1416.

Следует заметить, что импортные поставки труб сопровождаются документацией, в которой уже указаны значения диаметров труб в дюймах. Для перевода этих значений в сантиметры их умножают на 2,54. Аналогично для обратного перевода сантиметров в дюймы – умножают на 0,398.

Расчеты различных параметров трубы

  • материал, из которого изготовлена труба;
  • тип сечения трубы;
  • внутренний и внешний диаметр;
  • толщина стенок;
  • длина трубы и т. п.

Часть данных можно получить, просто измерив конструкцию. Множество полезных сведений содержится в сертификационных документах, а также в различных справочниках и ГОСТах.

Как узнать диаметр и объем трубы?

Некоторые формулы расчетов знакомы каждому школьнику. Например, если нужно уточнить диаметр конкретной трубы, следует измерить ее окружность. Для этого можно воспользоваться сантиметровой лентой, которой пользуются швеи. Или же следует обернуть трубу другой подходящей лентой, а затем измерить полученный отрезок с помощью линейки.

  • L — длина окружности круга;
  • π — постоянное число «пи», равное примерно 3,14;
  • D — диаметр окружности круга.

Достаточно проделать несложное преобразование, чтобы вычислить с помощью этой формулы внешний диаметр трубы:

Расчет сечения трубы

На этом рисунке наглядно представлены такие показатели как наружный диаметр трубы и толщина ее стенки. Разница между наружным диаметром и толщиной позволяет вычислить внутренний диаметр трубы

Формула площади круга выглядит так:

S=πR², где:

  • S — площадь круга;
  • π — число «пи»;
  • R — радиус круга, рассчитывается как половина диаметра.

Если используются сведения о наружном диаметре и толщине стенок трубы, то формула может выглядеть следующим образом:

S=π(D/2-T)², где:

  • S — площадь сечения;
  • π — число «пи»;
  • D — наружный диаметр трубы;
  • T — толщина стенок трубы.

Допустим, имеется труба, внешний диаметр которой составляет 1 метр, а толщина стенок равна 10 мм. Для начала следует согласовать все единицы измерения. Толщина стенок составит 0,01 метра. Согласно приведенной выше формуле рассчитаем сечение такой трубы:

S=3,14Х(1м/2-0,01м)²=0,75м²

Таким образом, сечение трубы с указанными параметрами будет равно 0,75 кв. м.

Как известно, точность вычислений с числом «пи» зависит от количества знаков после запятой, которые используются при применении этой константы. Однако в строительстве обычно нет нужды в сверхточных расчетах, и число «пи» принимается равным 3,14. Конечный результат также имеет смысл округлять до двух знаков после запятой.

Как рассчитать объем трубы?

На этой схеме наглядно отражено использование таких данных как радиус сечения трубы и ее длина для определения объема трубы

Выполнить расчет объема конкретного отрезка трубы также не сложно. Для этого нужно сначала найти площадь окружности трубы по ее внешнему диаметру по формуле, приведенной выше:

S=π(D/2)² или S=πR²

В этом случае D — это внешний диаметр трубы, а R – внешний радиус, т. е. половина диаметра. После этого полученное значение нужно умножить на длину отрезка трубы, получив объем, который выражается в кубических метрах. Формула расчета объема трубы может выглядеть так:

  • V — объем трубы, куб. м.
  • S — площадь внешнего сечения, кв.м.;
  • H — длина отрезка трубы, м.

Допустим, имеется труба с внешним диаметром 50 см и длиной 2 метра. Сначала следует согласовать все единицы измерения. D=50 см=0,5 м. Подставим это значение в формулу площади круга:

В этой таблице указаны справочные данные о весе

различного вида с учетом их размеров и особенностей технологии производства

Ученикам средних классов хорошо известно, что найти массу объекта можно путем умножения его объема на плотность вещества, из которого этот объект состоит. Строители избавлены от утомительных вычислений массы конкретного отрезка трубы, поскольку в различных строительных справочниках содержится информация о весе погонного метра самых различных видов труб. Проще всего выполнить расчет массы трубы с помощью соответствующих ГОСТов, используя информацию о:

  • материале, из которого изготовлена труба;
  • ее внешнем диаметре;
  • толщине стенок;
  • внутреннем диаметре и т. п.

Выяснив вес одного погонного метра трубы, следует умножить полученное значение на общее количество погонных метров. Сложность задачи соответствует уровню четвертого-пятого класса общеобразовательной школы.

Возникновение неполадок в водопроводной, газовой или канализационной системе часто предполагает монтаж труб – замена фрагмента старой трубы или установка новой. При выполнении таких работ потребуются навыки определения диаметра труб вашей системы подручными средствами. При монтаже новой системы водоснабжения также необходимо точное определение размеров старых труб с той целью, чтобы определиться с выбором новых пластиковых или металлопластиковых труб.

Безусловно, имеются специальные инструменты для осуществления подобных замеров, например, лазерный измеритель, линейка-циркометр и другие. Но что делать, если вы не специалист-профессионал, и в вашем домашнем наборе инструментов нет таких высокоточных приборов? Как измерить диаметр трубы иным способом?

Прежде чем ответить на этот вопрос, полезно знать, в каких единицах измеряют эти показатели. Значение диаметра трубы, как правило, измеряют в дюймах. Один дюйм равен 2,54 сантиметра.

При работе с трубой измерению будет подлежать как внутренний, так и наружный ее диаметр.Наружный диаметр трубы важен в связи с тем, что именно его значение учитывается при нанесении резьбы и создании резьбовых соединений. Наружный диаметр находиться в прямой зависимости от толщины стенок трубы. Размер толщины стенок представляет собой разницу наружного и внутреннего диаметра трубы.

Измерение труб малых диаметров

Измерение труб малых диаметров

Измерения осуществляются с помощью штангенциркуля без каких-либо математических вычислений. Условие – полная доступность к трубе. Этот способ пригоден для измерения доступных труб небольшого диаметра (не более 15 см). Для осуществления замера ножки штангенциркуля прикладывают к торцу трубы и плотно их зажимают на внешних стенках. Полученное значение на шкале штангенциркуля с точностью до десятых частей миллиметра и будет наружным диаметром трубы.

Источники

  • https://mnogo-trub.ru/razmery-trub/izmerit-diametr-truby-opredelit.html
  • https://stroychik.ru/strojmaterialy-i-tehnologii/diametry-stalnyh-trub
  • https://m-strana.ru/articles/diametry-trub/
  • https://TrubaNet.ru/instrumenty-dlya-trub/kak-zamerit-diametr-truby.html
  • https://montagtrub.ru/kak-izmerit-diametr-truby-dostupnye-sposoby/
  • https://kakpravilnosdelat.ru/kak-izmerit-diametr-truby/

[свернуть]
Похожие записи:

  • Диаметры стальных труб — таблица размеров наружных и…
  • Какие трубы лучше для водопровода в квартире: виды,…
  • Уклон водосточного желоба, необходимость расчета и…
  • Рейтинг лучших паяльников для полипропиленовых труб
  • Труба для теплого пола как выбрать — рекомендации…
  • Руки не для скуки или поделки из пластиковых труб

Как определить диаметр в домашних условиях

Вам понадобятся такие инструменты и устройства:

  • любая измерительная линейка либо рулетка;
  • штангенциркуль;
  • по мере необходимости — фотоаппарат.

Если она доступна для обмера полностью

Обратите внимание!

Если необходимо измерение диаметра труб, торцы которых доступны для прямого наблюдения и обмера и при условии, что требования к точности вычислений минимальны, используйте строительную рулетку либо линейку.

  1. Приложите к торцу изделия, на уровне его наиболее широкой части, ваш измерительный инструмент.
  2. Далее отсчитайте число делений, которые будут соответствовать диаметру.
  3. Данный метод дает возможность узнать размеры изделий с точностью, вплоть до нескольких миллиметров.

Чтобы замерять наружный диаметр небольших труб, можно использовать штангенциркуль.

  1. Раздвиньте ножки инструмента и приложите их к торцу изделия.
  2. Сдвиньте, затем их, таким образом, чтобы они достаточно плотно прижались к внешним стенкам .
  3. По шкале значений прибора определите наружный диаметр. Точность такого метода — вплоть до десятых миллиметра.

Если труба уже смонтирована

Когда торцевая часть изделия недоступна для обмера, например, если оно является элементом действующей системы газо- либо водоснабжения, действовать надо так.

  1. Штангенциркуль прикладывается для измерений к боковой поверхности .
  2. Данным способом можно обмерить трубу, когда длина ножек инструмента превышает половину ее диаметра.

Как обмерить большое изделие

Сделать это очень просто, зная длину ее окружности и число π, примерно равное 3.14.

  1. Сначала рулеткой либо шнуром обмерьте трубу по ее обхвату, чтобы определить длину окружности.
  2. Далее, подставьте известные вам значения в простую формулу: d=l:π, где символы значат: d – искомый вами диаметр, l — найденная длина окружности.

Например: l равно 31.4 см. В таком случае d=31.4:3.14. Получаем 10 см, что соответствует 100 мм.

Что делать при полной недоступности трубы

Когда произвести непосредственные обмеры трубы по каким-либо причинам нельзя, можете применить способ копирования.

  1. С этой целью, к трубе приложите линейку либо небольшой предмет, линейные параметры которого известны заранее. Например — спичечный коробок, длина которого 5 см.
  2. Далее сфотографируйте этот участок.
  3. Дальнейшие вычисления и измерения производите по фото.
  4. Для этого нужно на снимке измерить видимую толщину (в мм) трубы.
  5. Затем переведите полученные вами данные в реальные размеры изделия, учитывая при этом масштаб фотосъемки.
Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
