Достоинства и применение труб из непластифицированного поливинилхлорида (НПВХ)

Напорная канализация – это система отвода стоков, где перемещение среды происходит не под действием силы тяжести (самотеком), а благодаря работе насоса. Напорные сети имеют ряд преимуществ, к которым относится сокращение длины трубопровода, возможность увеличения уклона, минимальный риск засоров. Используются они для обслуживания частных жилых зданий, административных объектов с локальным водоснабжением, производственных комплексов, в сельском хозяйстве (животноводство, птицеводство).

Очевидно, что при работе насоса труба напорная канализационная испытывает избыточное давление, которому должна эффективно противодействовать стенка трубопровода. Отсутствие расширения, стабильная пропускная способность и геометрия – главные требования при выборе систем для организации канализации. Этим требованиям соответствуют трубы ПВХ для напорной канализации, они являются лидерами при строительстве современных напорных сетей.

Что такое НПВХ

НПВХ (в международной системе обозначений PVC-U) – это один из трёх базовых типов поливинилхлорида. Его химическая формула – (C2H3Cl)n. В скобках – состав единичного полимерного звена, значок n указывает на бесконечное количество их повторений при полимеризации материала. Помимо НПВХ, к базовым типам поливинилхлорида относятся хлорированный полимер (ХПВХ, или PVC-C) и достаточно большая группа имеющих специальные свойства модифицированных материалов (PVC-M).

Ответ на вопрос, чем отличается ПВХ от НПВХ, заключается в эксплуатационных характеристиках этих материалов, которые определяют сферу их применения. Подробнее об этом можно узнать из нормативных документов, регламентирующих производство разных видов продукции. Применительно к трубам это следующие ГОСТы:

  • ГОСТ 32413-2013 – безнапорные трубы из PVC-U для наружных сетей водоотведения;
  • ГОСТ 32412-2013 – то же для внутренних сетей канализации;
  • ГОСТ Р 51613-2000 – изделия из PVC-U для напорных сетей подачи холодной технической и питьевой воды;
  • ГОСТ Р 52134-2003 – напорные трубы из полимерных материалов для водоснабжения и отопления, в том числе из PVC-U и PVC-C.

Разделение труб по сферам применения обеспечивает оптимальное их использование с технической и финансовой точки зрения. Это означает, что в зависимости от целевого назначения вам не надо эксплуатировать изделия с явно избыточными характеристиками для решения своих задач.

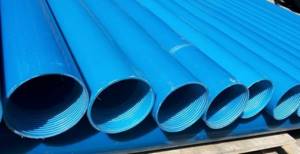

Как рассчитать размер диаметра обсадной трубы

Перед приобретением материалов и обустройстве водоподъемной скважины следует определить ее размерность. Производители предлагают большой ассортимент обсадных материалов для скважин.

Минимальный диаметр изделий составляет 90 мм, максимальный — 225 мм. Толщина стенки варьируется от 7 до 20 мм. Для бытовой скважины распространенным размером являются обсадные трубы 125 мм в диаметре. Толстостенная продукция используется для монтажа глубоких артезианских скважин.

При выборе размера скважины следует руководствоваться соображениями практической целесообразности. Зависимость здесь такая – чем больше воды требуется ежедневно, тем большей мощности насос будет использоваться. При расчете диаметра скважины имеет значение и глубина ее бурения, чем она больше, тем мощнее потребуется насос для ее поднятия на поверхность.

Чем мощнее насос для закачки воды, тем больше его габариты и тем шире скважина потребуется для его погружения. Насосы с подачей до 8 мм имеют диаметр корпуса до 122 мм, что не требует трубы большей 125 мм.

Расшифровка аббревиатуры

Аббревиатура НПВХ означает «непластифицированный поливинилхлорид», то есть чистый материал класса гомополимеров. Его химическую формулу мы уже приводили. Для придания новых свойств в материал вводят разнообразные добавки, с помощью которых улучшают следующие его качества:

  • термическую стойкость;
  • механическую прочность;
  • стойкость к агрессивной среде;
  • пластичность;
  • морозостойкость и т. д.

Перечисленные характеристики, а точнее их значения, дают ответы на вопрос, в чём отличие ПВХ и НПВХ. Отметим, что полимер PVC-C имеет более широкие диапазоны значений по большинству эксплуатационных параметров в сравнении с PVC-U. Это касается термической стойкости, механической прочности и ряда других показателей.

Как маркируются изделия

Каждый строительный элемент обязательно обозначается особым знаком, который наносится на наружную поверхность трубы. Маркировка состоит из сочетаний букв и цифр, в которых закодированы характеристики изделия.

Зная значения каждого знака, можно определить несколько важных параметров продукции:

  • наименование;
  • внешний диаметр (минимальный);
  • тип раструба.

Маркировка показывает толщину стенки и говорит о ее предназначении. По условным обозначениям также можно определить дату изготовления и номер ГОСТа.

Все вышеперечисленные параметры являются основными для маркировки. При необходимости производитель наносит также дополнительные сведения, которые должен знать каждый потребитель. Условные обозначения наносятся на поверхность трубы сильно нагретым инструментом. Важно проводить такую операцию с особой осторожностью, чтобы не ухудшить характеристики продукции. Расстояние между знаками должно быть выдержано в пределах одного метра.

Трубы из ПВХ и НПВХ: в чём разница

Потребителей чаще всего интересуют отличия трубы ПВХ и НПВХ с практической точки зрения, чтобы выбрать наиболее подходящие материалы для решения своих задач. Однако в числе вопросов подобного рода есть и такие, которые касаются других аспектов. Для многих важны отличия ПВХ- от НПВХ-трубы по таким параметрам, как:

  1. Материал. Его свойства имеют определяющее значение для сортамента труб по диаметру, толщине стенок, способам их монтажа, а также для эксплуатационных характеристик собранных из них трубопроводов.
  2. Срок службы. С этой точки зрения изделия из PVC-U и PVC-C равноценны. Срок их службы составляет не менее 50 лет, что подтверждают уже имеющиеся случаи эксплуатации инженерных сетей из таких труб. Лабораторные испытания говорят о том, что трубопроводы из ПВХ- и НПВХ-изделий могут служить до 100 лет.
  3. Разница сфер применения. В этом случае пользуйтесь указаниями нормативных документов (ГОСТов), которые регламентируют этот вопрос. Ограничения по применению труб обусловлены их эксплуатационными свойствами, которые установлены для изделий разных типоразмеров и способов их монтажа.
  4. Характеристики использования. Принципиальная разница между трубами ПВХ и НПВХ состоит в температуре рабочей среды, на которую они рассчитаны. Для изделий из НПВХ верхний предел температуры транспортируемых жидкостей в непрерывном режиме работы составляет 45 °С. Для труб из PVC-C величина этого показателя равна 95 °С.
  5. Способ соединения. Трубы из любых марок поливинилхлорида соединяются в раструб и муфтами с уплотнительными кольцами или с помощью клея. ПВХ в отличие от полиэтилена не сваривают.
  6. Внешний вид и цвет. По внешнему виду ПВХ и НПВХ являются бесцветными материалами разной степени прозрачности, и они неразличимы между собой. Цвет готовой продукции используется для её визуальной идентификации и достигается путём введения в материалы соответствующих пигментов. Для труб внутренней канализации рекомендован серый цвет, для наружной – оранжево-коричневые тона, для напорных труб – тёмно-серый цвет.
  7. Морозоустойчивость. Этот показатель для ПВХ-труб некритичен, поскольку они не предназначены для открытой прокладки. Однако большей стойкостью к низким температурам обладает НПВХ. PVC-C «замерзает» раньше и становится более хрупким.
  8. Горючесть. Поливинилхлорид имеет высокую температуру возгорания, которая может быть достигнута только при сильном пожаре. Негорючие марки ПВХ используют в производстве электротехнической продукции, у которой такие температуры могут быть достигнуты без открытого огня. С учётом назначения ПВХ-труб они не имеют ограничений по применению с точки зрения требований противопожарной безопасности.

Для изделий из НПВХ верхний предел температуры транспортируемых жидкостей в непрерывном режиме работы составляет 45 °С. Для труб из PVC-C величина этого показателя равна 95 °С.

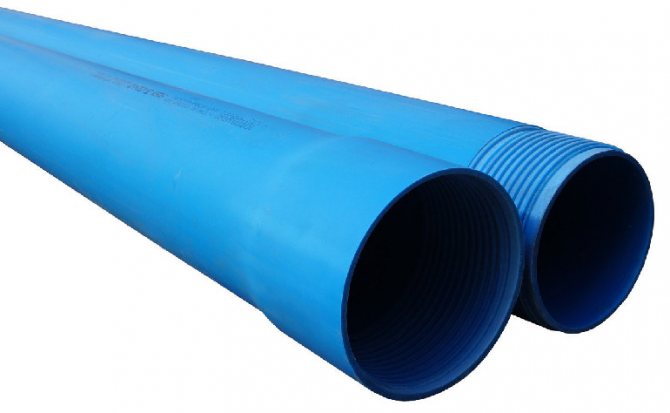

Разновидности труб для обустройства скважин

Бурение скважины – это только часть задачи, которую необходимо решить для того, чтобы обеспечить свой дачный или приусадебный участок водой, поступающей из подземных источников. Чтобы поднять воду на поверхность, необходим насос, а прежде надо опустить в пробуренное в земле отверстие обсадную трубу.

Классификация, виды и сортамент поливинилхлоридных ПВХ труб какие лучше и почему

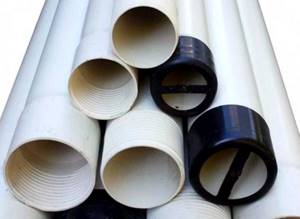

Устройство скважины с обсадной трубой

В качестве , как уже говорилось выше, могут быть использованы изделия, изготовленные из металла, асбоцемента и ПВХ (НПВХ). Для применения в качестве обсадных металлических и асбоцементных труб необходима грузоподъемная техника, поскольку они отличаются большим весом. Металлический трубопрокат, кроме того, стоит достаточно дорого, поэтому его использование связано и со значительными финансовыми затратами.

Более доступными по стоимости являются асбоцементные изделия, но они неудобны в монтаже и очень восприимчивы к механическим нагрузкам. При использовании асбоцементных труб в качестве обсадных нередко возникают ситуации, когда они лопаются от воздействия внешних нагрузок, что приводит к размытию скважины и ее последующему засорению. Восстановление ее в данном случае практически невозможно, поэтому выходом является новое бурение. Это, естественно, приводит к дополнительным финансовым затратам.

Классификация, виды и сортамент поливинилхлоридных ПВХ труб какие лучше и почему

Раструбное соединение труб НПВХ

Труба из НПВХ: ГОСТ и особенности маркировки

Правила маркировки любой продукции устанавливают соответствующие нормативные документы. Например, маркировка безнапорных труб из НПВХ по ГОСТ 32413-2013 содержит следующую информацию в такой очерёдности:

  • материал изделия;
  • наружный диаметр и толщина стенки трубы в мм – например, 250х4,9;
  • показатель соотношения диаметра и толщины стенок изделия SDR целым числом;
  • показатель кольцевой жёсткости SN в кН/м2, указывающий на допустимую нагрузку при подземной прокладке труб;
  • ссылка на нормативный документ, по которому изготовлено изделие.

Согласно ГОСТ Р 51613-2000, установлена такая маркировка продукции:

  • материал изделия;
  • показатель SDR;
  • наружный диаметр и толщина стенки трубы в мм;
  • назначение – питьевая или техническая;
  • ссылка на нормативный документ.

Для продукции по ГОСТ Р 52134-2003 используется аналогичная схема обозначения, но после третьего пункта списка в маркировку добавляется класс эксплуатации и номинальное рабочее давление труб.

Советы, как выбирать

Выбор труб в первую очередь зависит от назначения и условий эксплуатации: для напорных или безнапорных систем, на глубине или прокладка в подвалах, коробах, зданиях.

Электрические, телефонные или интернет-сети прокладывают в трубах или гофре, нередко коммуникации не герметизируют.

Второй важный фактор – рабочее давление в водопроводе или давление грунта на безнапорные сети. От этих факторов зависит выбор конструкции трубы (гладкостенная, гофра, гофра двухслойная, раструбная). Кроме того, учитывают температурный режим – перегрев земли летом, промерзание зимой.

Выбор класса кольцевой жесткости для канализационного трубопровода НПВХ зависит от плотности и толщины слоя грунта над коммуникацией. Если глубина залегания больше или канализация находится под дорогой или стоянкой для автомобилей, применяют прочные гофротрубы с двухслойной стенкой. Гофру используют и для водопроводов с большим давлением или при очень массивной стяжке над системой теплого пола.

Ориентировочная стоимость

Стоимость самых распространенных в частном строительстве разновидностей труб НПВХ – раструбных элементов Ø 110 мм – 110 рублей за метровую трубу, 315 рублей за трехметровую. Напорные раструбные круглые изделия с PN 1,6 длиной 6 м стоят от 1750 рублей. Гофротруба для канализации Ø 110 мм с SN6 стоит от 170 рублей за метр.

Стоимость коммуникаций из НПВХ

Стоимость коммуникаций из НПВХ невелика. Относительно дороги только терморезисторные фитинги и разборные муфты. Но при монтаже канализационных безнапорных сетей они редко бывают нужны. При монтаже водопроводов небольших диаметров для частного дома в них также нет необходимости, используются привычные раструбные конструкции.

Достоинства труб из НПВХ

Растущая популярность НПВХ- и ПВХ-труб обусловлена такими преимуществами их применения, как:

  • надёжность;
  • долговечность;
  • простота монтажа;
  • резкое сокращение эксплуатационных расходов на обслуживание трубопроводов;
  • полная безвредность труб для человека и окружающей среды.

В наши дни полимерные трубы широко используют при модернизации инженерных сетей и в новом строительстве. Ими заменяют трубы из стали, чугуна и других материалов.

Основные типоразмеры

Для каждой системы выпускаются определенные размеры труб. Это дает возможность легко подобрать нужный вид изделия и его диаметр:

  • внутренние системы – 25-110 мм;
  • разводка приборов – 110-150 мм:
  • монтаж стояков – 110-150 мм;
  • внешнее водоотведение – 110-1000 мм.

При установке довольно мощной конструкции диаметр продукции может составлять более 1000 мм.

Для каждой системы используются трубы различной длины:

  • внутренняя – 300-2000 мм;
  • наружная – 500-6000 мм.

Необходимо отметить, что к 6 м добавляется также длина раструба.

На маркировке всегда указывается внешний диаметр, что нужно обязательно учитывать при подборе необходимого комплекта цилиндрических изделий для создания канализации.

Канализационные трубы из НПВХ

Здесь мы ответим на вопрос, чем отличаются канализационные трубы ПВХ от НПВХ. Прежде всего укажем на некорректность постановки вопроса. Для производства канализационных труб используют только PVC-U. Другие виды поливинилхлорида имеют для этого явно избыточные характеристики. Если вы можете позволить себе не считать деньги, тогда канализацию можно собрать из напорных труб по ГОСТ Р 52134-2003. Тем более что значительная часть сортамента труб из НПВХ и ПВХ по разным ГОСТам совпадает по типоразмерам.

Особенности монтажа


По способу присоединения элементы НПВХ выполняются с раструбом или без него. Для монтажа последних применяется сварка. С помощью расширений на концах деталей, фитингов разных конфигураций, соединительных муфт и поворотов собирается канализационная разводка. Клеевые технологии позволяют увеличить герметичность соединений.

Монтаж с помощью раструбов считается самым простым. Для исключения протечек используют резиновые прокладки. Холодную сварку применяют для напорных труб, она выполняется с помощью химических составов. Муфты переходники надежно соединяют изделия, выполненные из разнородного сырья.

Назначение

Назначение систем канализации из НПВХ:

  • изделия применяют в системе внутренних стоков;
  • при строительстве магистральный коммуникаций;
  • при отводе бытовых жидкостей;
  • для дождевых стоков;
  • для дренажа.

По своему назначению и области применения пластиковые трубы бывают:

  • имеющие раструб и безраструбные;
  • функционирующие под давлением и безнапорные.

Раструбные конструкции выпускают для самотечных сетей. При этом герметичность стыков создается резиновой манжетой, которая находится внутри раструба. А безраструбные конструкции устанавливают на напорных коммуникациях. Их фиксируют при помощи клеевых соединений, или фитингов, которые позволяют создавать отводы, развилки и повороты.

Классы прочности

При выборе продукта важно знать какие нагрузки может выдерживать канализационная магистраль под давлением грунта и транспорта. По этому показателю трубы НПВХ подразделяются на кольцевой класс жесткости. Он обозначается аббревиатурой SN и степенями числа 2. Измеряют в килоньютонах на м2:

Трубы НПВХ купить в Казани

  • SN2 – жесткость до 2 кН/м2 (магистраль можно прокладывать на глубину, не превышающую 1 метр). Изделия легкого типа прокладывают под тротуаром, зеленой зоной и в местах, где не предполагается транспортных нагрузок.
  • SN4 – до 4 кН/м2 (глубина размещения до 6 м). Изделия среднего типа выбирают для прокладки в местах, где не так велика проходимость транспорта.
  • SN8 – до 8 кН/м2 (глубина размещения до 8 м). Изделия тяжелого типа выбирают для укладки в промышленных зонах и местах с насыщенным потоком движения транспорта.

Гофрированные отводы, например, относят к классу SN8.

Напорные изделия НПВХ подразделяют ещё по величине внутреннего давления, которое они способны выдерживать. При этом важно иметь в виду, что PN – это не величина давления, а именно класс прочности по этому параметру.

Класс прочностиНоминальное давление (в Мпа)
PN60,6
PN101,0
PN161,6
PN202,0

Преимущества и недостатки

Теперь рассмотрим преимущества и недостатки изделий, эта информация необходима всем, кто собирается приобретать и использовать данные трубы в хозяйственных работах.

НПВХ трубы имеют много преимуществ:

  • могут эксплуатироваться при большом перепаде температур;
  • обладают гладкой внутренней поверхностью;
  • устойчивы к химически активным веществам;
  • обладают высокой прочностью;
  • выдерживают большие механические нагрузки;
  • обладают длительным сроком годности;
  • изготовлены из экологичных материалов;
  • имеют небольшой вес, что облегчает их транспортировку и укладку;
  • имеют невысокую цену.

Но стоит принять во внимание и недостатки канализационных НПВХ труб. Минусом является то, что температура жидкости, которую транспортируют, должна быть не больше +45ºC. Иногда допустимо непродолжительное увеличение температуры до +80ºC. Нарушение температурного режима может сократить срок эксплуатации изделий.

Толщина стенки

Продукция из поливинилхлорида, устанавливаемая в системах внутреннего водоотведения, относится к тонкостенным изделиям. Обычно толщина боковой стороны трубы находится в диапазоне 3,2-3,5 мм.

При прокладке внешней канализации минимальная толщина продукции составляет 3,2 мм. Когда устанавливаются трубы большого диаметра, этот параметр может достигать 15 мм. Для особых условий возможна установка изделия с трехслойной стенкой.

Для системы внутренней канализации подходит труба из однородного материала с определенным значением толщины стенки. Для наружного водоотведения принято использовать трехслойные трубы, для изготовления которых применяется специальный вспененный материал. В результате прочность остается неизменной, при этом масса изделия сильно уменьшается. От типа стенки и ее толщины зависит кольцевая жесткость – способность продукции сопротивляться сдавливающим нагрузкам.

Учитывая этот показатель, каждая труба подразделяется на несколько классов:

  • SN2;
  • SN4;
  • SN8.

Чем больше цифра, тем выше прочность продукции.

SN2 в основном применяется на участках с малым давлением. SN4 прокладывается в траншее глубиной 0,8-6 м, при этом учитываются вес грунта и отсутствие динамического давления. Продукция класса SN8 размещается на глубине более 6 м.

Эксплуатационные характеристики

Материал позволяет создавать продукты с высокими эксплуатационными характеристиками:

  • Гладкой внешней и внутренней поверхностью, что придает трубным изделиям большую пропускную способность.
  • Полным отсутствием коррозийных явлений.
  • Широким диапазоном рабочих температур – от -50 до 78 градусов.
  • Отличной прочностью и жесткостью, позволяющей выдерживать давление до 25 бар.
  • Легким весом.

Узкими местами изделий из нПВХ являются:

  • Ограничения по использованию при минусовых и высоких температурах (при -50 материал начинает ломаться, при +90 теряет свои качества). По этой причине их не используют в системах отопления.
  • Неустойчивость при взаимодействии с нитробензолом, ацетоном, дихлорэтаном.
