При организации автономной канализационной системы в частном доме, как правило, применяется безнапорная схема, в которой перемещение стоков происходит самотеком. Но в некоторых ситуациях подобная реализация не представляется возможной. Сложный ландшафт местности, твердые породы грунта и другие причины могут помещать создать необходимый уклон труб. Единственное решение в таких случаях – подключение напорной канализации (далее по тексту НК). Мы расскажем о ее принципе работы и особенностях реализации, что позволит использовать данную информацию в качестве пособия для тех, кто собирается своими руками собрать подобную схему.

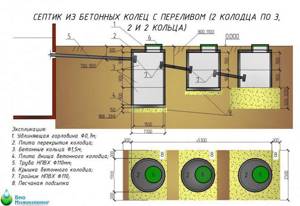

Прокладка труб
В процессе работы акцентируют внимание на следующих моментах:
- Глубина прокладки. Необходимо всегда стараться размещать трубопроводы ниже уровня промерзания грунта. В силу того, что магистраль уложена с уклоном, а температура стоков гораздо выше нуля, часть линии (не больше 1-1.5 м) допустимо расположить выше глубины промерзания;
- Уклон. Уклон магистрали. Жидкие отходы содержат взвешенные и твердые частицы, которые перемещаются вместе единой массой. Если скорость потока выше оптимума – происходит расслоение фракций, часть из которых выпадает в виде осадков. Это приводит к засорению внутреннего просвета магистрали. Чтобы этого не происходило трубу, диаметром 110 мм, укладывает с уклоном 2:100 (на один метр длины приходится 2 см подъема);
- Прокладка труб. Работы начинают от очистного сооружения по направлению к дому. На водяном уровне отмечают необходимый уклон. Уложив трубу, разравнивают песчаную подушку таким образом, чтобы секция приняла необходимый уклон (проверяется уровнем). Далее секции поочередно соединяют, используя уплотнители;
- Завершающий этап. После монтажа проверяют, соблюдены ли уклоны. Если с этим в порядке – убеждаются в герметичности стыков. Для этого в трубопроводы заливается вода. Если после теста системы песчаная подушка возле стыков не увлажнится – секции собраны герметично. В случае протечек рекомендуется заменить резиновые вкладыши-уплотнители. На финишном этапе магистрали засыпаются песком (толщина слоя – 20 см), а после – грунтом. Канализация готова.
Обзор преимуществ и недостатков
При выборе изучают не только характеристики труб, но и достоинства, а также недостатки. Металлические изделия отличаются большим весом, подвержены коррозии, что сокращает срок их службы. Но они характеризуются высокой прочностью.
Полимерные изделия отличаются долгосрочной эксплуатацией. Они выдерживают высокие нагрузки без потери свойств, не ржавеют, хорошо переносят влияние агрессивных сред, имеют гладкие стенки. Из недостатков отмечают низкую устойчивость к воздействию предельных температур.
Установка канализационного насоса на унитаз.
канализационная установка Sololift2 WC-1
Здесь рассмотрены более менее общие правила установки таких насосов. Поэтому нужно ознакомиться с инструкцией, которая прилагается к изделию. Итак, начнем:
Если в напорной канализации предусмотрен вертикальный участок, то он ОБЯЗАТЕЛЬНО должен располагаться в начале. Высота вертикального участка варьируется в зависимости от удаления от общего стояка канализации и диаметра напорной канализации. Горизонтальные участки напорной канализации должны иметь уклон в сторону канализационного стояка. Величина уклона у разных производителей может отличаться, поэтому ее нужно уточнить в руководстве по эксплуатации. Необходимо правильно подобрать диаметр напорной канализация, исходя из количества подключенных «источников», то есть если к вашему насосу кроме унитаза подключена еще душевая кабина и умывальник, то необходимо делать напорную канализацию из трубы бОльшего диаметра. Таблицы подбора диаметра труб имеются в инструкции к насосу
Кроме того, обратите внимание на максимальный расход вашей насосной установки, она должна успевать откачивать все стоки. Иначе произойдет поломка Для поворотов напорного трубопровода лучше использовать отводы под 45º
Это позволит уменьшить вероятность появления засора в напорной части. Канализационный насос желательно подключать непосредственно к унитазу. Если возникает необходимость установить унитаз через патрубок, то необходимо уточнить в инструкции его максимальную длину. Например, для насосов фирмы Grundfos это расстояние не должно превышать 150 мм. Производители запрещают устанавливать канализационные насосы в приямки возле унитаза. Чем это объясняется мне внятно так и не объяснили. Но для сохранения гарантии, рекомендую соблюдать этот момент. Насосная установка нужно жестко закрепить на поверхности пола.
Рекомендую посмотреть вот это видео:
Обоснованность применения
В большинстве случаев при организации локальной системы канализации для частного дома применяется самотечная схема, так как она более экономная и простая в обслуживании. Но в некоторых ситуациях инсталляция НК не только обоснована, но и не имеет альтернативы. Основанием для принятия решения в пользу установки КНС может быть:
- сложный рельеф местности, не позволяющий обеспечить постоянный уклон, необходимый для организации самотечной системы;
- наличие каменистого или подвижного грунта, что усложняет или делает невозможным прокладку трубопровода на расчетной глубине.
- большая длинна трассы трубопровода, что исключает создание условий для самотечного перемещения вод.
- точка водоотвода расположена ниже входного патрубка, наглядный пример приведен на рисунке ниже.
Упрощенная схема канализации в частном доме
На рисунке отмечены красным узлы, где требуется установка насоса для унитаза или другого сантехнического оборудования.
Обратим внимание, что перенос туалета в квартире, как правило, не возможен без соответствующих ремонтных и сантехнических работ. Чтобы избежать этого, нужна бытовая маломощная КНС, такая, как Сололифт на рисунке 2.
Проектирование напорной канализации
Любые строительные работы начинаются с проекта, и канализация независимо от вида, не является исключением. Поэтому, первое что надо сделать – продумать все нюансы и составить проект.
Устройство напорной канализации должно быть спроектировано с учетом следующих параметров:
- особенности рельефа местности;
- длина трубопровода;
- глубина промерзания почвы в регионе;
- параметры насоса или станции, которые предполагается использовать.
Первым делом, определяют место где будет находиться колодец или емкость для сбора стоков. Конечно все зависит от рельефа участка, но все же желательно, чтобы стоки могли самотеком попасть в емкость.
Именно это поможет избежать покупки и установки дополнительного оборудования для внутренней канализации. Так же, расположение колодца, повлияет и на количество труб необходимых для сборки трубопровода и других сооружений (поворотные колодцы и пр.).
Глубина промерзания влияет на объем земляных работ, во избежание промерзания трубопровода, он должен находиться ниже этого уровня или хорошо утеплен. Напорная канализация в обязательном порядке оборудуется фекальным насосом или насосной станцией.
Мощность насоса подбирается исходя из длины трубопровода, предполагаемого количества стоков и прочих факторов. Если будет использоваться насосная установка, то в установке емкости для отходов нет необходимости.
На заметку!!!
Для разработки проекта напорной канализации рекомендуется обратиться к специалистам. Таким образом можно застраховать себя от ошибок, которые могут перечеркнуть всю вашу работу и полностью или частично вывести систему из строя.
Инструкция по монтажу КНС
Монтаж бытовых КНС проводится исключительно квалифицированными работниками, ввиду высоких требований к точности работ и соблюдению последовательности действий.
Нарушение правил может привести к повреждению резервуара или подходящих к нему труб. Далее будет рассмотрена пошаговая инструкция по установке КНС для людей, желающих сделать это самостоятельно.
Шаг №1. Проводится выбор места установки КНС. СНиПы требуют вкапывать резервуар минимум в 20 м от стен жилого здания. Если позволяют геодезические уровни, то желательно выбирать участок повыше, чтобы под станцией не скапливалось много грунтовых вод.
КНС не следует устанавливать на фасадной стороне дома, около детских игровых площадок и вблизи зон для пикника
Шаг №2. Выкапывается яма с учетом диаметра емкости и места для удобного проведения монтажных работ. Если грунт достается экскаватором, то нужно остановить работы на 20-30 см выше проектного уровня. Далее извлекать землю необходимо вручную лопатой, чтобы сохранить целостность грунта.
При выкапывании ямы для канализационной емкости не нужно делать ее огромной. Достаточно будет диаметра на 1,5-2 метра больше, чем размер самой емкости
Шаг №3. Производится выбор типа фундамента для установки КНС и его монтаж. Для этого после выкапывания ямы выполняется оценка водности грунта. Если грунт сухой, то можно сделать опалубку и залить ее 30-сантиметровым слоем бетона.
А если в яму постоянно просачиваются грунтовые воды, то для фундамента подойдет только готовая железобетонная плита толщиной не менее 30 см.
Бетонное основание должно быть строго горизонтальным, поэтому при укладке готовой бетонной плиты нужно заранее об этом позаботиться.
Емкости КНС имеют юбку или лапки для крепления к фундаменту. В качестве крепежа используются анкерные болты, хотя при заливке бетона на грунт можно встраивать в смесь и металлические стержни, на которые потом насаживать крепление емкости.
Не следует экономить на размерах анкерных болтов. Оптимальная их длина – 200 мм, а диаметр – 20 мм. А металлические стержни перед укладкой в жидкий бетон необходимо загнуть крючком или буквой Г (+)
Шаг №4. Производится установка емкости КНС на фундамент, ее крепление и подключение к сливной трубе внутренней канализации дома. При вертикальном типе станции и большом количестве грунтовых вод требуется пригрузка емкости бетоном. Для этого вокруг резервуара заливается бетон на 20 см выше уровня первого ребра жесткости станции.
Следует учитывать, что после заливки бетоном сменить резервуар будет невозможно, поэтому необходимо просчитывать его объем с учетом расширения дома и увеличения количества его жильцов
Шаг №5. Производится засыпка станции мелким грунтом, максимальный размер зерна которого составляет 32 мм. Каждый слой земли должен быть не более 50 см. После засыпки очередного пояса, он заливается водой для усадки и утрамбовывается.
На этом внешний монтаж КНС заканчивается. После закрепления в грунте внутри станции устанавливаются насосы, датчики, обратные клапана и другое вспомогательное оборудование.
С целью безопасности люки канализационных резервуаров рекомендуется закрывать на замки, ведь во время игры дети могут спрятаться в них и потерять сознание
Не лишним будет проведение в дом системы аварийного оповещения о критическом уровне бытовых сточных вод в резервуаре, что предупредит о неисправностях в работе станции.
Этапы монтажа напорной канализации в частном доме
Самостоятельная сборка такой системы делается в следующей последовательности:
- Составление проекта;
- Покупка труб и оборудования;
- С учетом проекта производятся земельные работы: копается траншея под трубопровод и яма под колодец или станцию;
- Сборка трубопровода;
- Установка оборудования;
- Соединяются части система в одно целое;
- Подключение канализации к центральной системе (по возможности);
- Проверка работоспособности системы;
- Засыпка трубопровода и оборудования.
При соблюдении всех норм и правил по установке напорной канализации, система будет работать долго и эффективно. Все дома и участки индивидуальны и к ним нужен разный подход, поэтому для составления проекта и монтажа лучше обратиться к профессионалам.
Видео: Монтаж напорных труб ПВХ.
https://youtube.com/watch?v=vEdcR6GPWbs
На что обращать внимание при выборе элементов
Напорные каналы канализации должны быть защищенными и высоконадежными. Такие требования объясняются особенностями сети:
- переносом жидкости под напором;
- гидроударами при запуске насосов;
- скачкообразными перепадами давления.
Идеально, если изделия для напорной канализации будут выдерживать значение давления до 1600 кПа. В настоящее время наиболее популярными являются трубы из полимеров (чаще всего непластифицированного поливинилхлорида). Они долговечны, относительно легки и доступны по стоимости.
Напорные каналы НПВХ выбирают меньшего сечения, чем для строительства безнапорных аналогов. Соединение можно обеспечить холодной сваркой либо специальными фитингами. Важно учитывать, что трубы для подобных систем не должны иметь раструбов.
Промежуточный резервуар должен обладать достаточным объемом, вмещающим трехсуточное количество стоков. Это важно для ситуаций поломки насоса или отключения электроэнергии, когда некоторое время канализация не функционирует. Для проведения необходимых расчетов лучше использовать действующие нормы.
Мощность насоса выбирается, исходя из глубины расположения промежуточной емкости и расстояния до центральной канализации. Например, 0,4 кВт достаточно, чтобы поднять сточные воды на 2 метра и перенести на 200 метров.
Гасители напора в разных типах канализационных систем ↑
Колодцы для регулировки давления устанавливают в разных типах канализационных систем:
- Ливневой. Необходимость изменения давления возникает из-за большой длины локальных прямых веток, проложенных до входа в городскую систему.
- Локальной бытовой. Количество точек гашения и тип конструкции колодцев выбирают в зависимости от количества проблемных участков и характеристик конкретной сети.
Функции перепадных и колодцев гашения ↑
Главная задача установки колодца гасителя напора в канализации – восстановление рабочих показателей давления, скорости течения и уровня заполнения трубы на сложных участках трубопровода.
Функции устройств регулировки:
Понижение давления. Установка емкости большого объема снижает чрезмерное давление жидкости на стенки, возникающее внутри трубы.
- Повышение давления. При резком изменении уровня прокладки труб возникает необходимость создания большего давления для самотечного движения жидкости. Такие емкости устанавливают при обустройстве напорного типа канализации.
- Изменение направления потока и защита трубы. Чтобы избежать повреждения стенки трубы в повороте от удара потока на высокой скорости, устанавливают емкости, накапливающие жидкость. В следующий отрезок трубопровода сток подается под меньшим давлением.
Схемы изменения направления
Типы конструкций емкостей-регуляторов ↑
Колодцы, предназначенные для гашения избытка давления, изготавливают в нескольких видах. Тип конструкции подбирают после изучения основных параметров, требующих регулировки. Все конструкции – трубчатого или шахтного типа. Внутренняя организация гасителей:
Стандартные перепадные емкости: используются, если нужно снизить скорость на точке резкого перепада высоты трубы.
Перепадный резервуар
Гасители с отбойной системой: внутри шахты устанавливают вертикальные стенки для гашения удара падающей жидкости.
Вертикальная отбойная стенка
Колодцы с каскадным водобоем: обустраивают многоступенчатые отбойники в виде пластин внутри ствола. Монтируются на участках со значительным превышением скорости потока.
Кроме резервуаров гашения в системах канализации используют быстротоки с функцией повышения напора внутри системы. Колодец наполняется жидкостью из подающей трубы для нагнетания необходимого давления внутри следующего отрезка. Такие системы устанавливают, когда необходимо выполнить прокладку частной ветки на подъеме рельефа перед врезкой в городскую сеть.
Места установки точек регулировки давления в локальном трубопроводе ↑
В частных канализационных трубопроводах устанавливают точки регулировки на длинных участках. Если общая длина ветки по прямой линии превышает 30 – 40 м, то целесообразно установить хотя бы один колодец-гаситель напора канализации. На прямой линии трубы, проложенной под наклоном, стоки развивают слишком большую скорость. Если нет поворотов, разветвителей или точек гашения, то в результате чрезмерной нагрузки произойдет разрыв стенки канализационной трубы.
Места установки перепадов и гасителей
В местах, где направление трубопровода резко меняет направление, при невозможности увеличить угол поворота устанавливают поворотные колодцы, чтобы снизить риск прорыва от гидроудара потока в месте поворота.
Установка гасителя в повороте
На сложных участках давление в трубе снижают при помощи монтажа перепадных колодцев. Тип внутреннего обустройства шахты выбирают в зависимости от высоты перепада и силы напора на входе. Емкость представляет собой шахту с входом в верхней части и отводом в нижней части боковой стенки.
Для ливневых трубопроводов используют колодцы гашения с монтажом фильтров. Вместе с дождевой водой внутрь трубы попадают листья, камни и мелкий мусор. Установленная на входе в колодец сетчатая корзина выполняет функцию механического фильтра.
Виды перепадных колодцев
Быстротоки в напорных сетях оборудуют электронасосами, если естественным путем поднять давление внутри системы до рабочих показателей невозможно.
В местах, где производится подсоединение напорной локальной сети к общей самотечной, обязательно устанавливают гаситель напора.
Как осуществляется гашение скорости движения вод
Гашение силы потока достигается вследствие перепада уровня сточных вод. Конструкция стандартного колодца гасителя позволяет снизить напор на 17-20%. Чем глубже он находится, тем сильнее будет замедляться сточный поток.
В многоступенчатых колодцах вода перемещается по плоскостям, находящимся на разных уровнях. При этом последующая плоскость находится ниже предыдущей, наподобие ступенек. Скорость потока снижается неоднократно, по мере перемещения воды по каскаду.
Замедляет скорость потока толща воды в емкости (бьеф), в которую он ударяет. Установка дополнительной перегородки (водоотбойника) еще сильнее понижает скорость потока. Вместо перегородки может быть закреплена специальная решетка.
Снижает напор поворотное колено с углом 90º, установленное на входящей трубе.
Если в сточных водах попадается крупный мусор, колодец оснащают сороулавливающей корзиной (решеткой). Она будет задерживать плавающие предметы и предотвращать засорение труб. Сороулавливающая корзина также снижает скорость движения сточных вод.
Поверхностные устройства
Приборы поверхностного типа, предназначенные для откачки нечистот, размещают поблизости от коллектора, собирающего и перемещающего сточную жидкость, или в любом самом удобном для монтажа смотровом колодце. Последний вариант установки называется сухим.
Поверхностные модели также принято считать насосными станциями для принудительной канализации по причине наличия отдельных частей, собираемых в одну конструкцию. Загрязненная жидкость в данном случае всасывается через шланг, подсоединенный к насосу и опускаемый на дно накопительного резервуара.
Выбирая поверхностный агрегат, особое внимание надо обращать на такой показатель, как глубина всасывания – ее производитель указывает в прилагаемой к оборудованию инструкции. Чаще всего это 8 – 10 метров, а вот с большего расстояния он стоки из накопителя не поднимет
Нужно учитывать как высоту резервуара, так и расстояние от него до насоса.
Поверхностный маломощный прибор для принудительной канализационной системы – это компактное устройство, которое располагают рядом с накопительной емкостью. Чтобы смонтировать более мощное оборудование для откачки стоков, для него необходимо подготовить специальное место с надежной фиксацией к полу.
Устанавливая наружный агрегат, следует позаботиться о его надежной защите от влаги. В отличие от погружного канализационного насоса, он не предназначается для использования во влажной окружающей среде. Его корпус отличается минимальной защитой от воды. Если жидкость попадает внутрь поверхностного устройства, велика вероятность замыкания.
Такой насос стоит недорого, он прост в эксплуатации, но сильно шумит. Его лучше размещать в подвале или ином отапливаемом помещении. Но, если насосом будут пользоваться время от времени, чтобы откачать септик, тогда предпочтительнее погружные установки.
Нормы
Канализационный выпуск делается по определенным правилам. Они перечислены в СНиП 2.04.01-85, или в более свежей их редакции СП 30.13330.2016. В этих нормативных документах подробно изложены все условия правильной сборки узла, определены максимальные и минимальные значения всех параметров. В число основных требований входят:
- глубина укладки наружных труб должна превышать уровень промерзания грунта. Выпуск канализации из здания должен соответствовать этому требованию. Если возможности уложить линию на такой глубине нет, понадобится качественное утепление труб и выпуска. Установку теплоизолятора делают то самого перекрытия нижнего этажа;
- рассчитывая глубину, следует учитывать уклон. Он составляет всего 2 см на каждый метр горизонтальной линии. Однако, если не учитывать это значение, можно ошибиться при подключении линии к смотровому колодцу;
- длина выпуска канализации от наружной стены до смотрового колодца не должна быть меньше 3 м;
- располагать открытые участки системы в неотапливаемом подвале или цокольном помещении запрещается;
- необходимо делать минимальное количество изгибов на пути следования стоков;
- минимальное расстояние между выпусками канализации составляет 40 см. Специалисты не рекомендуют делать несколько узлов, правильнее сначала объединить все линии в единый стояк, а затем вывести его за пределы стен дома.
Следование нормативам и правилам позволит обеспечить стабильную работу системы.
