Michel 20 июля, 2016Специализация: сантехник с 10 летним стажем, специалист по ремонту компьютеров, тренер по силовому троеборью. Обладаю большим опытом строительства, внутренней отделки, изготовления самодельной мебели. Хобби: спорт
Никто не станет спорить с тем фактом, что бесшумная канализация — это насущная необходимость, а не просто прихоть вашего обостренного слуха. Звук сливающейся воды из соседского туалета — не лучший аккомпанемент для любой квартиры, тем более что до капитального ремонта все обстояло иначе. Вам это знакомо?
Можете не сомневаться – с такой трубой расписание походов соседей в туалет в скором времени перестанет для вас быть тайной.
Принципы обустройства малошумной системы
Конечно же, бесшумная бытовая канализация не становится таковой только лишь по причине замены обычных магистральных линий на линии из бесшумных труб. Этот вариант – один из нескольких, что могут использоваться для борьбы с нежелательными звуками.
Если изолировать стандартный канализационный трубопровод звукопоглощающим материалом и заменить жёсткие опоры крепежом с мягкой вставкой, уже можно получить хороший результат.
Учитывая, что уже существующую канализацию полностью переделать сложно и дорого, разумно ограничиться созданием изолирующих коробов. В сочетании с изоляционным материалом такой подход даст удвоенный эффект.
Насадная канализационная муфта применяется для соединения двух пластиковых труб по принципу безраструбной схемы. Конструктивно насадная муфта выполнена с учётом компенсации сдвигов от теплового расширения
Если же устраивается канализация с нуля, в этом случае стоит внимательным образом подойти к процедуре монтажа. Правильный монтаж, работа с фасонными элементами – эти критерии также дают хороший эффект тишины в процессе будущей эксплуатации системы.
Вариант #1: безраструбное соединение
Например, соединять безраструбные трубы между собой рекомендуется так:
- Обрезанные торцы полипропиленовых труб (угол реза 90º) выровнять, очистить от заусенцев.
- Использовать в качестве фасонной детали канализационную насадную муфту.
- Извлечь из внутренней части насадной муфты уплотнительные манжеты и надеть их на патрубки труб.
- Поверх уплотнительных манжет нанести смазку на водной основе.
- Вставить патрубки (применив некоторое усилие) внутрь насадной муфты до упора.
По такому же принципу выполняется раструбное соединение труб, соединение с тройниками и угловыми фасонными деталями. При этом в большинстве случаев раструбного монтажа учитывают создание компенсаторов теплового расширения.
Вариант #2: раструбное соединение
Соединения труб и фитингов, исполняемые без применения насадной муфты, устраиваемые на участке трубопровода до 3 метров длины (горизонтальный участок), требуют компенсации тепловых расширений.
То есть при монтаже обязательна обратная выемка трубы на 10 мм после её вставки в раструб до упора. Эффект теплового расширения допускается не учитывать только в схемах раструбных соединений между фитингами.
Фрагмент схемы канализационного стояка, на линии которого применяется раструбное соединение. Показано стандартное расположение крепёжных хомутов (жёсткой и плавающей фиксации). При таком расположении крепежа достигаются оптимальные характеристики по шумам
Методика создания раструбного соединения:
- Очистить от загрязнений патрубок, внутреннюю часть раструба, область уплотнительного кольца.
- Убедиться, что посадка уплотнительного кольца раструба соответствует монтажным требованиям (нет скручивания, повреждений, вмятин).
- Обработать смазкой на водной основе патрубок трубы.
- Вставить патрубок до упора в раструб и затем выдвинуть назад на 10 мм.
- Установить рядом с местом соединения крепёжный хомут.
Отдельно стоит рассмотреть методику крепления бесшумных канализационных труб (например, марки Skolan). Здесь прокладку трубопроводов требует выполнять таким образом, чтобы исключить физические напряжения и возможность линейного расширения.
Крепить популярные сейчас полимерные канализационные трубы можно стандартными хомутами, но под обручем хомута обязательно следует использовать подкладки на основе профильной резины.
Фрагмент схемы канализационного стояка, показывающий, каким образом располагаются крепёжные хомуты (скользящей и неподвижной фиксации) на участке трубы без фитингов
Рекомендуемые принципы монтажа хомутов:
- На горизонтальной линии расстояние между хомутами равно 10 размерам диаметра трубы.
- На вертикальной линии расстояние между хомутами не более 2 метров.
- На стояках обязательный монтаж жёсткого и плавающего крепления хомутами.
- Жесткие крепления на безраструбных трубах устраиваются над фитингом в области нижнего патрубка.
- Плавающее крепление хомутом обеспечивается путём неполной затяжки стягивающих винтов.
- Плавающее крепление устраивается рядом с жёстким крепежом на стороне вставленного в раструб патрубка.
При условии следования отмеченным принципам при монтаже канализационной системы, реально получить допустимые шумовые характеристики бытовой канализации на уровне 12-20 дБ.
Описание
Трубопровод, гасящий звук протекающей жидкости, производится из традиционных материалов в сочетании с веществами, поглощающими звуковые колебания. Малошумная внутренняя канализация имеет следующую структуру:
- Жесткий полиэтиленовый слой.
- Минерализованный полипропилен.
- Мягкий слой из поливинилхлорида.
Несколько слоев способны гасить шумы от стекающих канализационных жидкостей до уровня, который соответствует европейским стандартам.
Обязательной частью бесшумной канализации является специальный опорный хомут. Эта деталь предназначена для фиксации полимерных труб к основанию. Хомут выполнен в виде металлического обруча с мягкой полимерной вставкой, способной гасить механические вибрации.
Тонкости монтажа, влияющие на уровень шума
Ни в коем случае нельзя применять в качестве смазки элементов соединений машинные масла или подобные смазывающие материалы. Все они оказывают негативное влияние на структуру резиновых уплотнений.
Резина утрачивает технические свойства, на уплотнениях появляются трещины, неровности структуры. Такое уплотнение становится не только источником повышенного шума, но в любой момент грозит порывом.
Соединению полипропиленовых труб предшествует смазка участков, непосредственно участвующих в контакте. В качестве смазки применяется специализированный гель (смазка) на водной основе
Необходимо помнить, что соединения «прямая труба – раструб» всегда монтируются с учётом установки кромки раструба против течения стоков. При таких условиях обеспечивается максимальная гладкость внутренней поверхности линии канализации, что в свою очередь сопровождается низким уровнем шума потока.
На шумовые характеристики системы канализации влияет также величина уклона труб. Не рекомендуется отходить от установленных стандартов и норм, определяющих величину уклона в зависимости от диаметра канализационного рукава.
Для труб диаметром до 50 мм величина уклона не более 35 мм, на диаметр от 50 до 100 мм рекомендуется уклон не более 20 мм. Трубопроводы с диаметром от 150 мм монтируют с уклоном не более 8 мм.
Повороты линий трубопроводов, а также ответвления делаются за счёт монтажа косыми тройниками или половинчатыми отводами (углы 30-45º). Принцип построения сетей подобным образом способствует уменьшению шума канализации.
Особенно заметно отмечается эффект подавления шумов при залповых сбросах в канализацию. К тому же плавные изгибы поворотов создают лучшие условия на случай прочистки системы канализационным тросом.
Правильное (неправильное) исполнение поворотов в системе бытовой канализации является одним из тех факторов, который оказывает влияние на усиление (снижение) шумов. На монтаже рекомендуется придерживаться методики создания плавных поворотов и отводов
Пластиковые трубопроводы на прямых горизонтальных участках следует фиксировать с помощью клипс, опорных хомутов, подвесов через каждые 7-9 метров. Если отходить от этих требований, есть риск через некоторое время эксплуатации получить на таких участках области с провисом.
Провисы трубопроводов – это изменение параметров движения стоков и, как результат, увеличение уровня шума. В местах раструбных соединений крепёж осуществляется по умолчанию.
«Бесшумные» трубы
Это, пожалуй, самый надежный и современный способ удаления шума в канализации, однако он доступен только на стадии устройства системы слива или ее капитального ремонта. Более того, при обустройстве канализации в многоквартирных домах подобная система эффективна только при условии использования хотя бы на двух-трех соседних этажах.
Принцип «бесшумных» труб – использование многослойной конструкции самой трубы плюс специальные шумопоглощающие крепежи.
В нашей стране достаточно широко представлена система Rehau Raupiano, которая включает большое разнообразие труб разного диаметра, длины и назначения, соединений для них и креплений.
Также есть системы Ostendorf, Waving и Политэк (Россия).
С помощью такой «бесшумной» продукции можно полностью сформировать домашние коммуникации, как показано на схеме ниже.
Более подробно узнать об особенностях трубных коммуникаций компании Рехау можно из видео-записи семинара, посвященного именно бесшумной канализации.
Фирменные продукты малошумной канализации
Существуют марки, зарекомендовавшие себя отменным качеством и прочно закрепившиеся на отечественном рынке канализационной продукции.
Вавин Асто и ASTOLAN
Последние годы рыночные предложения удивляют обширным выбором фирменных систем бесшумной канализации. Из имеющихся примеров для монтажа можно отметить, к примеру, продукт под маркой «Вавин Асто».
Компания изготавливает и поставляет на продажу полипропиленовые трубы и фитинги, основой которых является ASTOLAN – материал, модифицированный за счёт минеральных добавок.
Производимая фирмой Wavin Asto малошумная канализация (набор труб и фасонных деталей) представляет собой готовое решение, учитывающее все нюансы звукоизоляции. Останется только собрать систему в соответствии с инструкцией и наслаждаться комфортом
Благодаря модификации, инженерам удалось поднять плотность стенок канализационных труб до значения 1,9 г/см3 и усилить такие показатели, как вязкость и удельный вес. В результате появились практически бесшумные системы канализации «Вавин Асто».
По заверениям представителей компании, при работе системы отсутствуют какие-либо вибрационные шумы. Проникновение звуков канализации через воздушное пространство также исключено.
Немецкое качество Остендорф
Ещё один пример современной системы без шума – канализация на основе труб и фасонных элементов марки «Остендорф». Базовый материал тот же самый, модифицированный минералами полипропилен.
Но показатели плотности в данном случае несколько уступают – 1,6 г/см3. Вместе с тем, температурные параметры канализационной системы «Остендорф» более высокие – до 100ºС, а значения pH лежат в диапазоне 2-12.
Немецкая компании Ostendorf предлагает воспользоваться инженерными решениями, которыми гарантируется тишина в доме. Немецкие технологии изготовления канализационных труб и фасонных деталей исключают проявление технических шумов выше установленных норм
характеризуется не только как малошумящий. Все элементы производства отличаются высокой степенью коррозионной устойчивости, долговечностью, стойкостью к влиянию агрессивных сред. Обширный модельный ряд фасонных деталей и труб обеспечивает создание коммуникаций различного назначения.
Рехау и REHAU RAUPIANO Plus
Высокий процент популярности показывают также системы . В частности, настойчиво рекламируется продукт REHAU RAUPIANO Plus. Технологический подход, однако, мало чем отличается от двух предыдущих фирм.
Упор в борьбе с шумами «Рехау» также делают на производство многослойных пластиковых труб, на усиление толщины стенок угловых фасонных деталей, на изготовление так называемых «шумопоглощающих» хомутов.
Детали для устройства системы бытовой канализации, выпускаемые под маркой Rehau, сделаны с учётом эффективной звукоизоляции. Монтаж канализации на основе деталей Rehau обещает тихую жизнь
Практика эксплуатации такой канализации показывает снижение шума примерно на 25-30%. При желании, аналогичных показателей вполне можно достичь, если выполнить стандартные работы по звуковой изоляции системы бытовой канализации с помощью доступных изоляционных материалов.
С ориентирами выбора наилучших труб для устройства внутренней канализационной системы ознакомит следующая статья, содержащая массу полезной информации.
Почему шумит
Понятие «тихая» канализация возникло еще и потому, что сегодня у многих в квартирах оказались пластиковые — надежные, но в тоже время очень шумные — стояки, которые не дают спокойно жить обитателям квартир многоэтажных домов. Нечистоты и вода так отчетливо проходят по этим трубам, что кажется, вот-вот и эта вода окажется у тебя прямо в квартире.
Почему так происходит?
Раньше такого не наблюдалось.
Любая полая труба с точки зрения акустических колебаний представляет собой идеальный волновод: постоянно отражаясь от стенок, с минимальными потерями амплитуды звук может преодолевать довольно большие расстояния.
Но это в трубе, а за ее пределами?
Чтобы звук распространился за пределы трубы, что собственно мы с вами и наблюдаем, необходимо сочетание двух факторов:
- Массы трубы. Она должна быть незначительной, иначе мощности акустического колебания попросту не хватит для того, чтобы заставить резонировать стенки;
- Прочных стенок трубы. У пластика с этим все в порядке – и высокая плотность, и монолитность структуры.
Относительно недавно данная проблема вообще не была актуальной по причине того, что все трубопроводы в многоэтажных домах были сделаны из чугуна, который делал неслышными все звуки и процессы, проходящие внутри этих труб.
Несмотря на отличную шумоизоляцию чугунных систем, этот фактор сегодня является их единственным преимуществом.
Чугунный стояк. Выглядит довольно грубо, установлен прочно и работает бесшумно.
Дело в том, что существует масса причин, по которым пользователи отдают предпочтение трубам из пластика. Давайте рассмотрим свойства двух аналогичных материалов, выявим все их преимущества и недостатки.
Чугун | Пластик |
Трубы из чугуна весят очень много, транспортировать их очень тяжело, как и устанавливать. | Трубы из пластика легкие, и работать с деталями из представленного материала очень просто. |
Фасонина и трубы поддаются коррозии, а значит, срок их оптимальной эксплуатации не настолько велик, как хотелось бы. | Представленный материал не поддается коррозии, не гниет, и, что очень важно, не ржавеет, тем самым является оптимальным вариантом для труб, потому как срок службы такого материала действительно долог. |
Монтаж и демонтаж таких труб крайне сложный. | Рассматриваемая система очень легко как собирается в единую конструкцию, так и разбирается на отдельные детали. |
Из всего вышеперечисленного можно сделать однозначный вывод – система из ПВХ труб имеет больше преимуществ, а значит, и целесообразнее, нежели трубы из чугуна.
Но, как и в любом другом случае, не все так гладко, как хотелось бы, и без минусов тут не обойтись. В данном случае недостатком пластиковых труб является отсутствие шумоизоляции, что делает их эксплуатацию не совсем удобной.
Победа пластика над чугуном уже не кажется такой значительной.
Давайте рассмотрим подробнее, как такой небольшой, но значительный минус можно устранить своими руками и без лишних затрат. Начнем с обзора каждого из имеющихся способов.
Выводы и полезное видео по теме
Несколько полезных советов о том, как снизить уровень шума канализационной системы и сделать свою жизнь более комфортной.
Устройство малошумной канализационной системы возможно, о чём свидетельствуют многочисленные предложения в области сантехнической индустрии. Между тем, проблем с шумовыми параметрами стоков практически не существовало до тех пор, пока использовались старые добрые чугунные трубы.
Как только в обиходе появился лёгкий и недорогой полипропилен, так вслед за ним появились проблемы с тишиной в доме. Есть о чём задуматься как производителям пластика, так и владельцам жилых домов.
Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите о том, как сооружали бесшумную канализацию в собственном доме/квартире, или о не затронутых в статье технологических нюансах. Задавайте вопросы, делитесь полезными сведениями, публикуйте фото по теме.
Последовательность работ
Звукоизолирующим составом обрабатывают вход и магистральный выход, межэтажные перегородки и места перекрытий. Чтобы процесс был проведён правильно рассчитывается свободное пространство возле труб и в тех местах где они должны проходить через или потолок.
После подбирается подходящая манжета из каучука. Главное обратить внимание на соответствие диаметра. Если купить такую манжетку нет возможности, место выхода трубы заделывают монтажной пеной. Дальше проходит монтаж креплений. Чтобы конструкция надежно была закреплена и не шаталась от водного потока, используются крепежи и хомут с резиновыми прокладками.
Следующий этап — это создание звукоизоляционной скорлупы и закрытие конструкции о котором мы говорили. Также не стоит забывать про устранение запахов.
Соорудить бесшумную канализацию не сложно. Существует несколько основных путей решения проблемы. Изолировать уже готовую систему бесшумными элементами или обустроить с нуля. Второй вариант является более эффективным. При помощи дополнительных материалов монтаж проводится своими силами и не занимает много времени.
Сейчас читают
- Подбираем диаметр труб из полипропилена самостоятельно
- Три способа разводки труб в туалете и ванной комнате
- Семь правил закрытия труб в туалете от чужих глаз
- Обзор действия торцевателей для всех видов труб
Канализационный стояк
Как сделать шумоизоляцию стояка канализации интересуются многие. Именно от него исходит наибольший шум.
А шумы, которые он создает в квартире, условно делят на:
- Ударный. Создается от взаимодействия потока жидкости со стенками труб. Избавиться от него совсем не возможно, но уменьшить вполне реально.
- Воздушный. Это звук от воздуха, через который проходит поток воды.
- Структурный. Появляется после колебания трубопрокатных материалов и элементов сети, которые соприкасаются друг с другом.
Бороться приходиться именно с третьим видом, так, как он создает самую серьезную проблему.
Что бы сделать шумоизоляцию своими руками нужно:
- приготовить материал и вырезать из него кусок, который будет отвечать по размерам окружности стояка.
- Крепят данную часть строительным скотчем. При этом важно, чтобы края были расположены встык. Их размещение другим образом снизит эффективность.
- Шумоизоляционные покрытия для канализации рекомендуют крепить плотно, применяя при этом сложение нескольких слоев. Так повышается вес строения и уменьшается резонанс. Как следствие данных действий, структурные звуки становятся не такими заметными.
- Если возникает необходимость, то вокруг стояка канализации можно сконструировать декоративный короб. На звукоизоляцию в данной ситуации это тоже оказывает положительное влияние.
Шумопоглощающие материалы
Для уменьшения уровня шума на рынке представлен большой ассортимент высококачественных материалов: • Звукоизоляционная лента
. Материал выполняется из вспененного полиэтилена и на одной из сторон имеет клейкий слой. Благодаря этому она легко и удобно крепится на любые вертикальные и горизонтальные поверхности. Звукоизоляционная лента устойчива к процессам коррозии, не разрушается под воздействием большой температуры, защищает от влаги и надежно предотвращает распространение шума через соединяющие элементы;
• Звукоизоляционная мембрана
, которая производится из полимерных и натуральных компонентов. Отличается большой гибкостью, высокой прочностью и долговечностью. Принцип действия звукоизоляционной мембраны заключается в создании защитного барьера вокруг трубопровода, который отражает звуковую волну;
• Звукоизоляция с алюминиевым фольгированием
, которая способна обеспечить высокую шумоизоляцию даже при малой толщине. Первый слой материала поглощает звуковые волны, а второй – отражает. Специалисты используют в своей практике различные материалы. Их выбор зависит, прежде всего, от характеристик, звукоизоляционного эффекта, стоимости и способа монтажа.
ПРЕДВАРИТЕЛЬНЫЕ ИССЛЕДОВАНИЯ
Для устройства автономной канализации необходимо предварительно составить схему расположения всех точек забора воды и слива стоков. Месторасположение точки водоснабжения дома и всего подворья чистой водой должно быть отмечено максимально точно.
Обратите внимание! Мы помним, что выгребная яма или другое канализационное устройство не должно оборудоваться вблизи природного источника. Система канализации участка состоит:
Система канализации участка состоит:
- Часть системы, объединяющая сантехнические приборы в здании и расположенная внутри строения.
- Трубы канализации выводящие стоки из дома в наружную часть системы.
- Расположенные на участке накопительные сооружения, в которых стоки очищаются и поступают в почву или отстаиваются для дальнейшего вывоза.
Обратите внимание! Расположенные на участке летние души, туалеты, бани при необходимости нужно включить в систему канализации всего участка и обязательно указать на составляемой схеме
- Месторасположение скважины или колодца с питьевой водой.
- Уровень грунтовых вод на участке.
- Глубину промерзания почвы.
- Тип грунта и его состояние.
Все данные по почве можно узнать из геодезического исследования во время составления строительного проекта. Если у вас не оказалось таких документов, поговорите с соседями по даче, и они расскажут вам много интересного. Задав всего несколько вопросов, вы узнаете какую канализационную систему используют на соседних участках, что хорошего и плохого в ней. Занимаясь разработкой, учтите полученные сведения.
Тип грунта на участке особенно влияет на выбор сооружений очистки стоков. Легкие грунты, в составе которых преобладает песок, хорошо пропускают влагу. Стоки, проходя через такой грунт, легко достигают уровня грунтовых вод, что приводит к их загрязнению.
Грунты, содержащие большое количество глины, плохо пропускают воду. Устроенная на таких грунтах выгребная яма без дна быстро заилится. При выборе очистных сооружений также нужно учитывать уровень залегания водоносного слоя. Сооружения очистки и скважина располагаются на расстоянии друг от друга не меньше 6–10 м.
Канализационные трубы необходимо укладывать ниже уровня промерзания грунта. Схема составляется таким образом, чтобы трубы водопровода не пересекались с трубами канализации.
Обратите внимание! Установленный на улице умывальник нет смысла подключать к общей системе канализации. Выкопайте небольшую яму и засыпьте дно щебнем или гравием
Сделайте отвод из умывальника в эту яму. Для небольшого количества воды такого сооружения вполне достаточно.
Канализационная система на каждом участке разрабатывается индивидуально и выбор ее типа может быть тоже разным даже при совпадении многих факторов. В канализационных системах отличаются в основном очистительные сооружения.
Давайте рассмотрим строительство трех вариантов:
- Простой выгребной ямы.

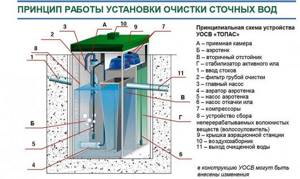

- Современного сооружения — септика.
- Локальной очистительной станции.
Назначение
Шум, который издает канализационная труба во время работы, может превышать звук 67 децибел, это примерны уровень крика. Многие хозяева мирятся с такими шумными соседями или же, являясь ими, стараются не использовать канализационные системы ночью (попросту не смывать). Но такая жизнь вряд ли будет комфортной. Именно для избегания таких проблем необходима шумоизоляция.
Существует несколько причин, почему шумит канализация:
- Звук воды при сливе. Чаще всего встречается в металлических водопроводных конструкциях;
- Поломанный бачок. Если эта часть канализации исправна – то звук не должен превышать 40 дБ, но при его поломке механические части могут источать громкие звуки при работе;
- Плохая герметизация. В стоки попадает воздух, при работе водопровода он шумит, как вентиляция;
- Неправильный угол канализации. Это самая распространенная причина. Чем острее угол – тем более громко будет стекать воды по трубам. Если Ваша труба расположена под очень высоким углом, то стоки будут просто падать в магистраль, из-за чего получаются громкие, стучащие звуки.
Очень многое зависит от материала. Чугунные трубы за счет своей плотности и высокой толщины стенок, считаются наиболее «тихими» из всех металлических. Но они обрастают изнутри минералами и стоками. Производители пластиковых коммуникаций утверждают, что полипропилен и полиэтилен тоже не шумят, но это не совсем так. В таких трубопроводах часто встречаются ударные шумы, резкие.
Фото: тихая чугунная труба
Выбирая для канализации пластиковые трубы, сразу ищите бесшумные варианты. Это, к примеру, марка OSTENDORF и прочие полипропиленовые коммуникации со специальным шумопоглощающим слоем. Они не пропускают звуки и сразу продаются с теплоизоляцией.

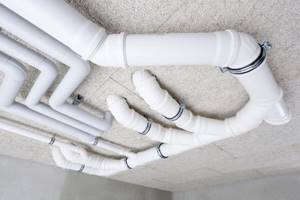

Бесшумные трубы
Крепление водоотводных магистралей
Крепления труб выполняется с помощью специальных хомутов. Если используются пластиковые трубы для отвода переработанной воды, необходимо располагать крепления равномерно на всей протяжности устройства, примерно каждые 0,5- 1 м.
Для крепления стояков диаметром 100-110 мм, используются стальные кронштейны с загибом в конце, что позволяет предотвратить смещение трубопровода под напором воды.
Кронштейны необходимо располагать под каждой отводной трубой возле раструба.
Правильное размещение кронштейнов на канализационном стояке можно увидеть на рисунке:
Размещение кронштейнов на канализационном стояке
Для закрепления стояка к боковым стенам используется 1-2 хомута на этаж сооружения.
