Эффективность и надежность системы пожаротушения в равной степени зависит от качества и технических характеристик каждого компонента, включая наружную и внутреннюю трубопроводную сеть. Материал труб для внутреннего пожарного водопровода в современных системах может быть самым разнообразным, а выбор конкретного варианта делается еще на стадии проектирования с учетом специфики объекта и особенностей эксплуатации системы:
- традиционные стальные горячеформованные и электросварные трубы хорошо зарекомендовали себя, но требуют дополнительной защиты от воздействия корродирующих факторов;
- оцинкованные трубы востребованы в газовых системах пожаротушения, в также в системах, в оснащение которых входят спринклерные и дренчерные оросители;
- трубы противопожарного водоснабжения из особого вида полипропилена (например, fusiolen FS) получают все большее распространение при построении стационарных систем пожаротушения.
Полимерные материалы (полиэтилен, ПВХ, полипропилен) также входят в состав металло- и стеклопластиковых труб, которые сегодня применяют в обычных водяных установках и в системах пожаротушения тонкораспыленной водой. Трубы из нержавеющей стали, при всех их превосходных качествах, имеют слишком высокую стоимость и почти не используются в процессе создания АУПТ.
В целом выбор материалов и характеристик труб систем пожаротушения регламентирован положениями п.11.20 СП 31.13330.2012, которые выполняются на добровольной основе.
Классификация внутреннего противопожарного водопровода
Система внутреннего противопожарного водопровода бывает:
- водозаполненная (под давлением)
- воздушная (как правило для помещений с отрицательными температурами)
- сухотруб (как правило для многоэтажных зданий)
Запуск системы ВПВ может быть как в ручном, так и в автоматическом режиме.
Пожарные шкафы для системы внутреннего противопожарного водопровода могут располагаться на следующих системах проектируемого объекта:
- на системе хозяйственно-питьевого водопровода
- на системе технологического водопровода
- на системе автоматического пожаротушения
- на системе объединенного хозяйственно-питьевого и технологического водопровода
- как отдельная система противопожарного водопровода.
Согласно МГСН 4.19-2005 в высотных зданиях водопроводные системы ВПВ, АУП, хозяйственно-питьевого и технологического водопроводов должны быть раздельными.
Проверка работоспособности ВПВ
Методика обследования внутреннего противопожарного водопровода включает применение измерительных приборов и испытания:
- ежемесячно:
- проверяются насосы.
- раз в квартал:
- визуальный осмотр;
- раз в 6 мес. (весной и осенью) тестирование и испытание:
- подачи воды (излив). Составляется акт на водоотдачу;
кранов и запорных механизмов;
- давления;
- параметров водной струи;
- шкафов с оборудованием;
- ежегодно:
- испытание рукавов на устойчивость, перекатка.
Результаты заносят в отчетность, ведомости, протоколы, акт работоспособности. Подробнее о периодичности и методике проверки ВПВ читайте здесь.
Скачать: Бланк акта проверки ВПВ.doc Скачать: Образец заполнения акта проверки ВПВ.doc
Трассировка внутреннего противопожарного водопровода
Внутренний противопожарный трубопровод для зданий до 5 этажей (включительно), как правило выполняют с нижней разводкой. Для зданий более 6 этажей (включительно) — верхняя разводка.
Если общее количество пожарных кранов в здании более 12, то необходимо организовывать кольцевание внутренней магистральной сети с двумя вводами.
Если внутренний противопожарный водопровод объединен с хозяйственно-питьевым или производственным водопроводом, на вводе устанавливают водомерный узел с обводной линией. На обводной линии устанавливают электрозадвижку (или электромагнитный клапан), который отрывается от сигнала пожар.
Примечание: Вода, которая тратится на пожаротушение, в РФ не оплачивается. Поэтому нет необходимости ее пропускать через водомерный узел.
На кольцевых и закольцованных трубопроводах устанавливают ремонтные запорные устройства таким образом, чтобы во время ремонта можно было исключить из работы не более пяти пожарных кранов (ПК) в одноэтажных зданиях и не более трех стояков в многоэтажных зданиях.
При нижней разводке, если на распределительном трубопроводе (стояке или опуске) более 5 пожарных кранов, то, соответственно внизу или вверху должны быть установлены запорные устройства. Если на стояка (опусках) пожарных кранов 7 и более, то необходимо установить промежуточные запорные устройства.
Виды
Комплекс систем пожаротушения по своему функционалу и принципиальной схеме использования разделяется на два вида:
- Водопровод общего назначения с противопожарной функцией. По сути, это обычная водопроводная разводка, которая используется для потребления воды для нужд производства и потребления воды для людей (питья, мытья и прочее). Она подключена к системе труб противопожарной безопасности. Отметим, что в данном случае водопровод для тушения пожаров может быть общим (раскидано на весь объект) или локальным (на определенный участок или корпус).
- Отдельный внутренний противопожарный водопровод. Это схема со стояками на высоту всего строения, предназначенными только для противопожарных мер безопасности.
Любая из вышеобозначенных схем может быть тупиковой, по-другому концевой, или кольцевой. Первый вариант используется в небольших по размерам зданиях, где максимум 12 пожарных кранов решат проблему тушения огня. Кольцевая схема, она же универсальная, идеальный вариант для всех видов объектов. Это закольцованный водопровод, в который огнетушащее средство может подавать с любой из сторон. Поэтому выход из строя одного из участков не влияет на эффективность работы остальных, он просто отсекается запорной арматурой.
Расход воды, число струй, давление, время тушения пожара
Число пожарных стволов и минимальный расход воды на внутреннее пожаротушение определяется по таблице 1, 2 СП 10.13130.2009 в зависимости от типа здания, этажности, категории здания по пожарной опасности, степени огнестойкости, строительного объема здания.
Расход воды на пожаротушение из пожарного крана определяется по табл.3 СП10.13130.2009 и зависит от высоты компактной части струи, диаметра пожарного крана, диаметра вспрыска.
Согласно п.4.1.10 СП 10.13130.2009 время работы пожарных кранов следует принимать 3 часа. При установки пожарных кранов на системах автоматического пожаротушения время их работы следует принимать равными времени работы систем автоматического пожаротушения.
Согласно п.4.1.7 СП 10.13130.2009 гидростатическое давление в системе хозяйственно-противопожарного водопровода на отметке наиболее низко расположенного санитарно-технического прибора не должно превышать 0,45МПа.
Гидростатическое давление в системе раздельного противопожарного водопровода на отметке наиболее низко расположенного ПК не должно превышать 0,9МПа.
При расчетно давлении в сети противопожарного водопровода, превышающего 0.45 МПа , необходимо предусматривать устройство раздельной сети противопожарного водопровода.
При давлении у пожарных кранов более 0.4МПа между ПК и соединительной головкой следует предусматривать устройство диафрагм, снижающих избыточное давление. Допускается устанавливать диафрагмы с одинаковым диаметром отверстий на 3-4 этажа здания.
Основные преимущества композитных труб:
- Высокая коррозионная и электрохимическая стойкость (срок службы 50 лет и более);
- В 3-4 раза легче стали, при более высокой прочности;
- Высокая теплостойкость, позволяющая транспортировать жидкость с температурой до 1350 С;
- Низкая (на порядок ниже, чем у стали) теплопроводность (снижение теплопотерь на 30-50%, экономия топлива до 20%)
- Устойчивость к перегрузкам, вакууму и др. аварийным ситуациям
- Отсутствие зарастаний отложениями, вследствие идеально гладкой внутренней поверхности;
- Низкое гидравлическое сопротивление (на 25-30% ниже, чем у стали);
- Внутренний, специально подобранный, футеровочный слой труб обеспечивает стойкость практически к любой агрессивной среде, абразиву, а также благодаря высокой эластичности, обеспечивает высокую степень герметичности при ударах, изгибах и т.п.;
- Высокая степень герметичности и надёжности стыков (разработаны более 10 видов узлов стыков под конкретные условия эксплуатации);
- Высокая скорость и простота монтажа,
- Рабочее давление от вакуума до 250 Атм., диаметры от 20 до 4000мм.
Экономический эффект от применения композитных труб «под ключ» (с учетом логистики, монтажа и срока эксплуатации) достигает 3-5 раз по сравнению со стальными трубами и трубами из термопластов.
Как видите, стеклопластиковые трубы HELYX имеют довольно широкую область применения и обладают рядом существенных преимуществ. На нашем сайте Вы можете заполнить опросный лист и заказать трубы и соединительные детали под конкретные условия эксплуатации.
Подразделения HELYXPIPES готовы качественно и в срок изготовить трубы и фасонные изделия из композиционных материалов по Вашим чертежам и ТЗ
Насосные станции и резервуары в системах внутреннего противопожарного водопровода
Если давления в наружной сети не достаточное для ВПВ ( т.е. гарантируемое давление на вводе в систему ВПВ меньше требуемого давление в системе ВПВ), то необходимо устанавливать повысительную насосную станцию пожаротушения.
Примечание: Если противопожарный водопровод в здании объединен с техническим или хозяйственно-питьевым водопроводом, то необходимо запроектировать две группы насосов:
- хозяйственно-питьевые (технологические) насосы для обеспечения требуемого расхода воды и давления на хоз.-питьевые (технологические) нужды. Эти насосы, как правило выполняют с частотным преобразователем.
- Противопожарные насосы для обеспечения хозяйственно-питьевых (технологических) и противопожарных нужд проектируемого объекта (расход и напор при пожаре). Эти насосы обязательно должны иметь соответствующий сертификат. И в них не бывает частотного преобразователя. Запускаются противопожарные насосы от сигнала «Пожар». После их запуска, автоматически отключается насосная установка хозяйственно-питьевого (технологического) назначения.
Если давление в наружной сети менее 0,05МПа или воды из наружного водопровода не достаточно для обеспечения нужд внутреннего пожаротушения, то необходимо проектировать противопожарные резервуары, в которых будет храниться необходимый противопожарный запас воды.
Полипропиленовые трубы при организации ВПВ
В основном трубная разводка ВПВ производится из стальных труб. Но на некоторых участках, где сложно провести монтажные работы, используют полипропиленовые трубы, только с одной оговоркой – они должны иметь сертификат пожарной безопасности.
У полипропиленовых труб есть свои серьезные преимущества:
- они устойчивы к образованию конденсата;
- у них высокая износостойкость;
- полное отсутствие ржавчины, которая сокращает внутренний диаметр стальных труб;
- простота монтажа;
- низкий удельный вес, который уменьшает нагрузки на всю трубную конструкцию;
- полипропилен не горит;
- отсутствие протечек в местах стыков за счет отсутствие мест сварки;
- монтаж, ремонт и замену можно проводить в любых помещениях, потому что это не связано с огневыми работами, то есть появилась возможность не останавливать технологический процесс.
Пожарные шкафы, клапаны, рукова
Пожарный шкаф должен соответствовать ГОСТ Р 51844-2009.
Требование к пожарному клапану изложены в ГОСТ Р 53278-2009.
Требования к пожарным рукавам приведены в ГОСТ Р 51049-2008.
Пожарные краны располагаются на лестничных клетках, в коридорах и других местах на путях эвакуации.
Нельзя монтировать пожарный кран в незадымляемых лестничных клетках, как это было регламентировано в МГСН 4.19-2005, т.к. в этом случае при прокладке пожарного рукава вне пределов этой лестничной клетки он будет препятствовать закрытию двери, изолирующей незадымленную лестничнцю клетку от других помещений здания. Но если дверь не закрыта, то незадымленная лестничная клетка утрачивает свое функциональное назначение.
Согласно п.4.1.13 СП 10.13130.2009 Пожарные краны следует устанавливать таким образом, чтобы отвод на котором он расположен, находился на высоте 1,35 м (+/- 0,15м) над полом помещения. Спаренные ПК допускается устанавливать один над другим, при этом второй кран устанавливается на высоте не менее 1 м от пола.
— Чертеж пожарного шкафа.
Что запомнить
По традиции, резюмируем, уважаемый читатель, наше с Вами исследование трубопроводов для огнетушения.
- Труба пожарного водопровода изготавливается из оцинкованной стали, латуни, бронзы, меди. В некоторых случаях допускается использование пластиковых патрубков.
- Пожарная труба всегда окрашивается красным.
- При проектировании водопровода пожаротушения ориентируйтесь на ГОСТ 14202-69, СП 5.13130.2009, СП 30.13330.2016, СП 8.13130.2009, ГОСТ 8220-85, ГОСТ 32569-2013 и другие нормы.
- Труба может использовать сварку для соединения участков или иметь бесшовную технологию.
- Для газового пожаротушения применяются только оцинкованные стальные трубы.
- Сухотруб всегда устанавливается с торца или тыльной стороны сооружения.
На этом дорогие читатели, хотелось бы пожелать вам всего доброго.
Оформите подписку на мой блог и рекомендуйте его друзьям.
До встречи в следующей статье!
Устройство внутриквартирного и первичного пожаротушения
Согласно сп 54.13330.2016 п. 7.4.5 на сети хозяйственно-питьевого водопровода в каждой квартире следует предусматривать отдельный кран диаметром не менее 15мм для присоединения шланга, оборудованного распылителем, для использования его в качестве первичного устройства внутриквартирного пожаротушения для ликвидации очага возгорания. Длина шланга должна обеспечивать возможность подачи воды в любую точку квартиры.
В настоящее время отечественной промышленностью выпускается несколько типов УВП:
- устройства внутриквартирного пожаротушения «Роса», «Роса-М» и «УПВ»;
- бытовой пожарный кран ПК-Б;
- устройства внутриквартирного пожаротушения КПК-Пульс.
Трубопроводы для пожаротушения
Любая автоматическая установка тушения огня предполагает наличие трубной разводки для доставки ОТВ в очаг пожара.
Без этого мы не сможем начать тушить возгорание.
Но начнем, как всегда, с определения.
Согласно межнациональному стандарту ГОСТ 32569-2013,
трубопроводы это конструкция из отдельных труб, металлических и других компонентов,
надежно соединенных друг с другом, предназначенная для транспортировки жидких и газообразных материалов.
В некоторых случаях по трубопроводам доставляют также сыпучие материалы.
Но в пожаротушении мы имеем дело в основном с газом, водой, пеной или аэрозолью.
«Поток FIREPROFF»™
Сервисы
Сделать заявку
Узнать стоимость продукции. Cоставить спецификацию. Рассчитать проект бесплатно.
Калькулятор
Гидравлический расчет трубопроводов АУПТ, ТРВ, ВПВ. Программа для инженера.
Контроль качества
Проведение входного и приемо-сдаточного контроля продукции Fireproff.
Сравнение металла и пластика
Технико-экономическое обоснование применения материалов для АУПТ. Точный расчет!
Лаборатория
Испытания труб по всем показателям пожарной безопасности.
О производстве
Высокотехнологичное производство труб для водяного пожаротушения.
Экология
Экологическая политика предприятия.
| Главная |Продукция |Объекты |Сертификаты |Дилерам | © 2012-2020 «Fireproff». Использование материалов сайта без обратной ссылки запрещено БЕСПЛАТНЫЕ ЗВОНКИ ПО РОССИИ 8 |
Что такое наружный пожарный водопровод
Цель наружного противопожарного водопровода – транспортировка тушащего вещества к месту ликвидации огня. Прокладка водопровода учитывает размещение на нем точек для забора воды пожарной техникой – гидрантов (ПГ), кранов (ПК).
Основные понятия НПВ:
| Характеристика | Описание |
| Понятие | Совокупность мер и средств по обеспечению водой посредством наружной магистрали труб противопожарных устройств защищаемых зон, спецтранспорта, оборудования пожарных. |
| Как работает, из чего состоит | Задачи:
Элементы:
|
| Размещение | Снаружи зданий, прокладка чаще под землей |
В каких случаях допускается не предусматривать НПВ
Допускается не предусматривать водоснабжение для наружного пожаротушения в поселениях и для объектов:
- до 50 чел. при постройках до 2 этажей;
- расположенные за границами населенных зон отдельные сооружения пожароопасности:
- Ф3.1 – до 150 м²;
Ф3.2 – до 1 тыс. м²;
- Ф1.2 – Ф4 и с I – IV типа огнестойкости до 250 м²;
- Ф5 с I и II уровнем стойкости кат. Д по взрывоопасности до 1 тыс. м²;
- Ф5.2 – до 50 м²;
- сезонные приемочные и заготовительные объекты с/х продукции до 1 тыс. м³.
Знак обозначения НПВ
Используется обозначение основного элемента – «Пожарный гидрант» (номер F09 по ГОСТ 12.4.026-2015) – квадрат (от 250х250 до 500х500 мм) белого цвета с красным ободком (сине-белые знаки устаревшие) с обозначениями:
- обязательные:
- «ПГ» (красным);
стрелки с расстоянием в метрах;
- рекомендуемые:
- номер устройства;
тип наружной сети: «Т» – тупиковая, «К» – кольцевая;
- значок диаметра патрубка (перечеркнутый круг) и значение в мм (200, 250 и т. д.).
Второй знак НПВ – «Пожарный водоисточник» (F04) – красный квадрат с белым обозначением рукава пожарной машины, опущенного в воду со стрелкой к точке водозабора и метрами расстояния.
Main menu
Здравствуйте! Внутренний противопожарный водопровод — так называют совокупность трубопроводов, технических средств (насосных станций, повышающих давление в сети, узлов управления, водонапорных баков), обеспечивающих своевременную подачу воды к внутренним пожарным кранам зданий. Внутренний противопожарный водопровод (ВПВ) предназначен для оперативного, своевременного тушения возгораний, очагов пожара на начальной стадии развития в помещениях зданий работниками предприятий, персоналом учреждений, организаций, членами добровольных пожарных дружин (ДПД). Это позволяет как быстро ликвидировать возгорание, так и не допустить дальнейшее развитие пожара до прибытия подразделений МЧС.
Он нередко используется бойцами караулов пожарных частей при разведке разведки места возникновения пожара, в ходе тушения. Наличие ВПВ в зданиях, его грамотное содержание, использование дает возможность спасти жизнь людей, сохранить материальные ценности.
Встретить ящики красного цвета с рукавами, стволами можно во многих административных учреждениях, лечебных, торговых, учебных заведениях, на производстве, а также в высотных жилых домах. Обязательное наличие ВПВ на определенных объектах диктуют государственные нормы, своды правил (СП) в области пожарной безопасности.
Требования к устройству
В настоящее время действуют несколько официальных документов – Федеральный закон «О пожарной безопасности» (№ 69-ФЗ от 21.12.1994, в редакции от 10.01.2016), а также СП, национальные стандарты (ГОСТ), регламентирующие все вопросы по устройству ВПВ, срокам, методам испытаний, маркировке, содержанию в работоспособном состоянии элементов системы:
• СП 10.13130.2009 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности» (в редакции МЧС России от 09.12.2010). Это основной документ, определяющий необходимость устройства, технические характеристики ВПВ.
• СП 118.13330.2012* «Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009».
• СП 54. 13330.2011 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003».
• ГОСТ Р 51049-2008 «Техника пожарная. Рукава пожарные напорные. Общие технические требования. Методы испытаний».
• ГОСТ Р 53279-2009 «Техника пожарная. Головки соединительные пожарные. Общие технические требования. Методы испытаний».
• ГОСТ Р 51844-2009 «Техника пожарная. Шкафы пожарные. Общие технические требования. Методы испытаний».
• ГОСТ Р 12.4.026-2001 ССБТ. «Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний».
• «Правила противопожарного режима в Российской Федерации», утвержденные постановлением № 390 Правительства РФ от 25.04.2012 (с изменениями на 06.04.2016).
Кроме того, существуют отраслевые стандарты, ведомственные правила организации ВПВ, которые учитывают специфику предприятий, физико-химические свойства веществ, материалов, оборудования, занятых в технологическом процессе производства, готовой продукции. Как пример, можно привести запрет на тушение водой веществ, реагирующих с ней выделением тепла, а также то, что тушение горящих легковоспламеняющихся, горючих жидкостей осуществляют механической пеной, но не водой для исключения распространения площади пожара. Соответственно, устройство ВПВ на таких производствах нецелесообразно.
Где необходим
Согласно табл. 1 СП 10.13130.2009 для общественных, жилых зданий, административно-бытовых блоков промышленных предприятий предусмотрена необходимость устройства ВПВ с количество пожарных стволов, минимальным расходом воды на пожаротушение в зависимости от назначения, этажности, строительного объема:
• Жилые здания высотой от 12 до 16 этажей. Необходим 1 ствол с минимальным расходом 2,5 л/с.
• То же, с длиной коридора свыше 10 м – 2 ствола по 2,5 л/с на одну струю.
• Жилые здания 16–25 этажей. Требуются 2 ствола по 2,5 л/с.
• То же, с длиной коридора более 10 м – 3 х 2,5 л/с.
• Здания управлений от 6 до 10 этажей, объемом до 25 тыс. куб. м. – 1 ствол х 2,5 л/с.
• То же, с объемом более 25 тыс. куб. м. или высотой свыше 10 этажей, объемом менее 25 тыс. куб. м. – 2 х 2,5 л/с.
• То же, высотой свыше 10 этажей, объемом более 25 тыс. куб. м. – 3 х 2,5 л/с.
• Кинотеатры, театры, клубы с эстрадой, актовые и конференц-залы с эстрадой, оборудованные киноаппаратурой – согласно требованиям СП 118.13330.2012* «Общественные здания и сооружения».
• Общежития и общественные здания (кроме зданий управлений) до 10 этажей включительно, с объемом 5–25 тыс. куб. м. – 1 ствол х 2,5 л/с.
• То же, с объемом более 25 тыс. куб. м., а также высотой свыше 10 этажей, объемом менее 25 тыс. куб. м. – 2 х 2,5 л/с.
• То же, высотой свыше 10 этажей, объемом более 25 тыс. куб. м. – 3 х 2,5 л/с.
• Административно-бытовые здания промышленных предприятий объемом 5–25 тыс. куб. м. – 1 ствол х 2,5 л/с.
• То же, объемом более 25 тыс. куб. м. – 2 х 2,5 л/с.
Для производственных и складских зданий высотой до 50 м необходимость устройства ВПВ определена согласно табл. 2 СП 10.13130.2009 в зависимости от степени огнестойкости, категории зданий по пожарной опасности, строительного объема:
• I, II степень огнестойкости, категория А, Б, В, объемом от 0, 5 до 5 тыс. куб. м. включительно — 2 х 2,5 л/с.
• То же, объемом свыше 5 до 200 тыс. куб. м. включительно — 2 х 5 л/с.
• То же, объемом свыше 200 до 400 тыс. куб. м. включительно — 3 х 5 л/с.
• То же, объемом свыше 400 до 800 тыс. куб. м. включительно — 4 х 5 л/с.
• III степень огнестойкости, категория В, объемом от 0, 5 до 5 тыс. куб. м. включительно — 2 х 2,5 л/с.
• То же, объемом свыше 5 до 200 тыс. куб. м. включительно — 2 х 5 л/с.
• III степень огнестойкости, категория Г, Д, объемом от 5 до 200 тыс. куб. м. включительно — 2 х 2,5 л/с.
• IV, V степень огнестойкости, категория В, объемом от 0, 5 до 5 тыс. куб. м. включительно — 2 х 2,5 л/с.
• То же, объемом свыше 5 до 50 тыс. куб. м. включительно — 2 х 5 л/с.
• IV, V степень огнестойкости, категория Г, Д, объемом свыше 5 до 50 тыс. куб. м. включительно — 2 х 2,5 л/с.
Данные требования распространяются на проектируемые и реконструируемые системы ВПВ зданий.
Кроме того, в соответствии п. 7.4.5 СП 54. 13330.2011 «Здания жилые многоквартирные» в каждой квартире следует предусматривать отдельный кран диаметром не менее 15 мм для присоединения шланга, оборудованного распылителем, для использования его в качестве первичного устройства внутриквартирного пожаротушения для ликвидации очага возгорания. Длина шланга должна обеспечивать возможность подачи воды в любую точку квартиры.
Расход воды на пожаротушение
Он зависит от высоты компактной струи и диаметра спрыска наконечника пожарного ствола. Определять расход воды следует по табл. 3 СП 10.13130.2009, где приведены стандартные параметры пожарного крана (ПК):
• Клапаны DN 50 и DN 65, где цифры указывают диаметр условного прохода в мм.
• Длина пожарного рукава – 10, 15, 20 м.
• Диаметр спрыска наконечника пожарного ствола – 13, 16, 19 мм.
• Высота компактной части струи – от 6 до 20 м.
Для получения струи с расходом до 4 л/с проектируют ПК с клапаном DN 50, для получения большей производительности пожарного ствола – с комплектующими DN 65.
Проектирование ВПВ
На первом этапе выполняется размещение ПК на поэтажных планах здания, обеспечивающее подачу необходимого количества струй в любую точку помещений. Затем производится гидравлический расчет системы в режиме пожаротушения, определяются расчетные расходы воды на всех участках. Выполняется окончательное конструирование схемы, подбор диаметра труб, мощности насосов, запорной, контрольно-измерительной, пусковой арматуры.
Состав ВПВ, требования
Внутренний противопожарный водопровод зданий состоит из следующих элементов:
• Запорная, контрольно-измерительная арматура на вводе. Систему противопожарного водопровода, как правило, объединяют с хозяйственно-питьевым или производственным водопроводом при достаточном давлении в сети в условиях максимально возможного расхода.
• Пожарный насос (станция с узлом управления) ВПВ. Предусматривается при недостаточном давлении в наружной сети водопровода. Размещается на 1 или в подвальном этаже защищаемых зданий в водораспределительных, тепловых пунктах, бойлерных, котельных, отдельно предназначенных помещениях.
• Водонапорные, гидропневматические баки. Содержат неприкосновенный противопожарный запас воды для начального этапа тушения до пуска насосов. При гарантированном автоматическом включении пожарных насосов запас допускается не предусматривать.
• Вертикальные стояки, горизонтальные сети ВПВ. Проектируют, прокладывают с учетом оптимальной расстановки ПК в здании. В зданиях высотой 6 этажей и более пожарные стояки при объединенной системе хозяйственно-противопожарного водопровода закольцовывают поверху. Выполняют из стальных сварных труб. Допустимо использование полимерных труб, имеющих сертификат пожарной безопасности, в объединенных системах водопровода. Автономный ВПВ здания должен выполняться из стальных труб.

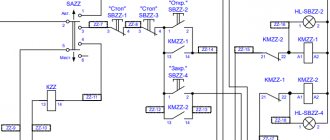

• Кнопки ручного пуска пожарного насоса (станции) возле каждого ПК или блокировка задвижки с электроприводом ВПВ с системой автоматической пожарной сигнализации здания для обеспечения своевременного поднятия воды в системе. Также применяют оба варианта пуска для повышения надежности пуска.
• Внутренние ПК. Устанавливают у входов, в вестибюлях, холлах, на площадках лестничных клеток, коридорах, проходах, других наиболее доступных местах из расчета возможности орошения каждой точки помещений 1 или более струй в зависимости от требований СП 10.13130.2009 к зданию. ПК устанавливают на высоте 1,35 м от пола. Допускается установка спаренных кранов – рядом или один над другим на одном стояке.
• Ручной пожарный ствол с соединительной головкой, пожарный рукав с 2 подсоединенными головками. Размещаются в запираемых ящиках, приспособленных для визуального контроля без вскрытия, пломбирования возле ПК.
Система ВПВ здания должна находиться в работоспособном, комплектном состоянии, обеспечивающем готовность использования, для тушения пожара в любое время. На период ремонтных работ необходимо принимать дополнительные меры пожарной безопасности, усиливать противопожарный режим.
Использование
При возникновении пожара первоочередной задачей является эвакуации людей из здания. Одновременно часть работников предприятия, персонала учреждения, организации приступает к тушению очага пожара с помощью ручного пожарного ствола от ближайшего к месту пожара ПК. К тушению, как правило, приступают члены добровольной пожарной дружины (ДПД), для которых необходимо:
• Обучение необходимым приемам, навыкам работы с ручным пожарным стволом.
• Наличие индивидуальных средств защиты от опасных факторов пожара.
• Изучение, сдача зачетов по объектовым инструкциям по пожарной безопасности, по действиям на случай возникновения пожара с учетом особенностей, специфики зданий.
Создание ДПД на объекте – прерогатива руководителя предприятия, организации, собственника здания. Из статистики МЧС: неподготовленные люди при всем желании не могут быстро, правильно проложить пожарный рукав со стволом к месту очага пожара, подать воду, эффективно работать со стволом.
Требования к содержанию, проверки, ответственность
«Правила противопожарного режима в Российской Федерации» (вышли в 2012 году взамен ППБ-01-93) требуют неукоснительного выполнения следующих требований, относящихся к содержанию ВПВ:
• Из п. 23 «е». Запрещается производить изменение объемно-планировочных решений и размещение инженерных коммуникаций, оборудования, в результате которых ограничивается доступ к пожарным кранам. Типичные примеры: установка перегородки, выделяющей новый офис, кабинет, которая изолирует ПК в помещении, или склад ненужной мебели возле него.
• Из п. 55. Руководитель организации обеспечивает исправность ВПВ и организует проведение проверок работоспособности не реже 2 раз в год (весной и осенью) с составлением соответствующих актов.
• Из п. 57. Руководитель организации обеспечивает укомплектованность ПК ВПВ пожарными рукавами, ручными пожарными стволами и вентилями, организует перекатка пожарных рукавов (не реже 1 раза в год). Пожарный рукав должен быть присоединен к ПК и пожарному стволу, размещаться в навесных, встроенных или приставных шкафах из негорючих материалов, имеющих элементы для обеспечения их опломбирования и фиксации в закрытом положении. Пожарный шкаф должен обеспечивать открывание дверей не менее чем на 90 градусов.
• Из п. 59. Руководитель организации обеспечивает исправное состояние и проведение проверок работоспособности задвижек с электроприводом (не реже 2 раз в год), пожарных насосных агрегатов (ежемесячно), с занесением в журнал даты проверки технического состояния оборудования.
Выполнять регламентные работы по содержанию ВПВ могут как работники соответствующих технических служб предприятия, собственника здания, так и сторонние организации, оказывающие услуги в области пожарной безопасности, на основании договорных обязательств.
Руководители организаций в соответствии с Федеральным законом «О пожарной безопасности» обязаны: соблюдать требования пожарной безопасности, а также выполнять предписания, постановления и иные законные требования должностных лиц пожарной охраны. Сотрудники федерального пожарного надзора МЧС РФ в ходе проверок противопожарного состояния зданий в обязательном порядке оценивают укомплектованность, работоспособность ВПВ. В случае грубых нарушений руководитель, лица, ответственные противопожарное состояние, эксплуатацию ВПВ могут быть привлечены к административной ответственности.
Источники водоснабжения для наружной системы пожаротушения
Система пожарного наружного водопровода берет тушащий ресурс из искусственных и естественных источников:
- природные объекты:
- моря;
реки;
- озера;
- пруды;
- пожарные хранилища – подземные металлические, бетонные емкости, закопанные на глубину ниже точки промерзания;
- резервуары – баки, сооружения внутри, снаружи помещений;
- иные водопроводы: технические, питьевые.
При загрязнении водоема строят колодец с фильтрами, куда вода поступает самотеком.
Требования к противопожарной наружной системе подачи воды:
- суммарный минимальный объем воды и количество хранилищ: 2 шт. на 1 водопроводный узел по 50% нормы в каждой;
- запас должен обеспечить тушение на протяжении 3 ч.;
- около источников оборудуются водозаборные сооружения, пирсы для пожарных машин (минимум 12х12), приемные колодцы, фильтры грубой очистки;
- должна быть защита от замерзания.
Цена подключения
| Диаметр трубопровода, мм | цена за м. | цена за запорно-регулирующий компонент |
| 15 | от 90 руб. | от 450 руб. |
| 20 | от 90 руб. | от 585 руб. |
| 25 | от 90 руб. | от 585 руб. |
| 32 | от 135 руб. | от 675 руб. |
| 40 | от 135 руб. | от 675 руб. |
| 50 | от 225 руб. | от 900 руб. |
| 65 | от 270 руб. | от 2250 руб. |
| 80 | от 315 руб. | от 2700 руб. |
| 100 | от 360 руб. | от 4050 руб. |
| 125 | от 450 руб. | от 5850 руб. |
| 150 | от 495 руб. | от 6750 руб. |
| 200 | от 630 руб. | от 7650 руб. |
| 250 | от 765 руб. | от 8550 руб. |
Трубы противопожарного водоснабжения
Эффективность и надежность системы пожаротушения в равной степени зависит от качества и технических характеристик каждого компонента, включая наружную и внутреннюю трубопроводную сеть. Материал труб для внутреннего пожарного водопровода в современных системах может быть самым разнообразным, а выбор конкретного варианта делается еще на стадии проектирования с учетом специфики объекта и особенностей эксплуатации системы:
- традиционные стальные горячеформованные и электросварные трубы хорошо зарекомендовали себя, но требуют дополнительной защиты от воздействия корродирующих факторов;
- оцинкованные трубы востребованы в газовых системах пожаротушения, в также в системах, в оснащение которых входят спринклерные и дренчерные оросители;
- трубы противопожарного водоснабжения из особого вида полипропилена (например, fusiolen FS) получают все большее распространение при построении стационарных систем пожаротушения.
Полимерные материалы (полиэтилен, ПВХ, полипропилен) также входят в состав металло- и стеклопластиковых труб, которые сегодня применяют в обычных водяных установках и в системах пожаротушения тонкораспыленной водой. Трубы из нержавеющей стали, при всех их превосходных качествах, имеют слишком высокую стоимость и почти не используются в процессе создания АУПТ.
В целом выбор материалов и характеристик труб систем пожаротушения регламентирован положениями п.11.20 СП 31.13330.2012, которые выполняются на добровольной основе.
Проверка и техобслуживание НПВ
Срок службы подземных гидрантов наружного противопожарного снабжения – 10 лет, безотказная работа должна гарантироваться на протяжении 200 циклов открывания/закрывания.
Проверка (ГОСТ 12.4.009-83, Р 53961-2010, Методические рекомендации по организации контроля за НСПВ):
- 2 раза в год (весной и летом) – испытание (на водоотдачу) и на работоспособность;
- каждые 6 мес. – техосмотр (выдается справка об исправности).
Результаты отображаются по форме 21 (ГОСТы 2.601, 12.3.006), составляется акт работоспособности. Ответственное лицо должно обеспечить свободный подъезд, очистку места, крышек точек водозабора, вертикальное расположение гидрантов в колодцах, беспрепятственное открывание.
