Кромкорезы-фаскосниматели для снятия кромок под сварочные швы

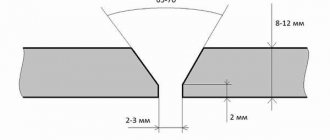

Подготовка кромок может производиться болгаркой или напильником. Также следует обратить внимание на специализированное оборудование – кромкорезы (фаскосниматели, кромкоскалывающие машины, фаскорезы). Именно данному оснащению будет посвящена наша статья. Мы расскажем, какие бывают типы кромкорезов, сделаем обзор наиболее популярных моделей.

В некоторых случаях для получения качественного и надежного сварного соединения следует произвести разделку кромок:

• работа с толстостенными изделиями, толщина которых превышает 4 мм.;
• сварка труб;
• многослойная сварка;
• для исключения перекалки чугунных деталей следует производить разделку кромок;
• алюминиевые изделия, толщина которых более 2,5 мм., при сваривании непокрытыми электродами.

Ручные

Ручной фаскосниматель представляет собой переносной, достаточно легкий и компактный агрегат. Оборудование данного типа применяется для снятия фасок в отверстиях, эффективно обрабатывает прямые и радиусные кромки. Такое оснащение подходит для работы с листовым металлом и трубами.

Оснащение отличается универсальностью, может работать с различными материалами, выполнять разнообразный цикл поставленных задач. Благодаря своей продуктивности активно используется на строительных объектах, для реализации мелкосерийных работ, отлично подходит для бытового применения.

Оснащение ручного типа обладает следующими преимуществами:

• простота управления, специалист без предварительной подготовки может качественно выполнить обработку кромок, легко изменить угол и ширину снимаемой фаски;
• небольшие габариты обеспечивают мобильность;
• при работах расходуется меньше электроэнергии, чем при использовании стационарных аналогов;
• ручные фаскосниматели для труб и листового металла расходуют намного меньше электроэнергии, чем стационарные модели;
• не требуется наличие дополнительного пространства для расположения аппарата, сварщику не нужно беспокоиться о подготовке места к установке агрегата;
• широкие возможности по регулировке, т.е. работы могут выполняться под разными углами;
• эргономичность: наличие специальных рукояток обеспечивает комфорт и удобство для исполнителя, отсутствие вибрации гарантирует прорезиненное покрытие.

Также фаскосниматели ручного типа обладают некоторыми недостатками:

• предназначен для работы с небольшими по размеру заготовками;
• более низкая производительность, по сравнению со стационарными аналогами;
• необходимость дополнительной обработки труб перед их применением, листы можно сваривать сразу;
• нужна фиксация заготовки.

Видео

Следующий ролик позволяет представить наглядно работу ручных фаскоснимателей.

Мангуст

Оборудование российского производства серии “Мангуст” предназначено для работы с трубами, диаметр которых варьируется в диапазоне от 16 до 325 мм. Наиболее востребованной моделью оснащения данного бренда является ручной фаскосниматель для металлических труб Мангуст-2-Электро, технические характеристики которого представлены далее.

• Источник питания – 220 В.
• Вес укомплектованной запчастями машины – 16,3 кг.
• Потребляемая/входная мощность электропривода – 1,4/1,0 кВт.
• Частота вращения – 40-150 об./мин.
• Максимальная длина обработки – 50 мм.
• Минимальная длина трубы, необходимая для закрепления агрегата: прямая труба – 5 мм. + длина обработка;
• труба с прогибом – 48 мм. + длина обработки.

Трубные кромкорезы данного бренда пользуются активным спросом у исполнителей, поэтому фаскосниматель “Магуст” реализуются многими компаниями. [ads-pc-2][ads-mob-2]

ВМ-20

Фаскосниматель ВМ-20 – ручной кромкорез, который производится компанией “Promotech” (Польша), предназначен для обработки кромок труб и листовых заготовок, позволяет снимать фаску в диапазоне от 15 до 60°, ширина фаски – 0-20°.

• Масса агрегата не превышает 21 кг.
• Удобен в эксплуатации.
• Движение по обрабатываемой поверхности выполняется за счет роликов, для проведения обработки необходимо небольшое усилие.
• Источник питания – 220-240 В / 50-60 ГЦ.
• Потребляемый ток – 12-14 А.
• Скорость обработки – 1,5 м/мин.
• Привод-двигатель электрический, однофазный, индукционный, с рабочим конденсатором W-1,8 кВт.
• Частота вращения – 2820 об/мин.
• Предохранитель – 2 А/ 250 В; степень защиты – 1Р54.
• Две фрезерные головки с твердосплавными пластинами обеспечивают обработку кромок.

ФС-10

Ручной кромкорез для листового металла ФС-10 эффективно, оперативно и чисто снимает фаску шириной до 10 мм. с изделий из низкоуглеродистых, низколегированных и нержавеющей сталей, производится компанией “Хайтек Инструмент” (Россия). Также может применяться для обработки перпендикулярно обрезанных труб диаметром от 600 мм.

Фаскосниматель ФС-10 обладает отличными техническими характеристиками:

• Максимальный угол снятия фаски – 60°.
• Масса агрегата без оснастки составляет 15 кг.
• Напряжение питания – 220 В.
• Частота вращения – 3000 об/мин.
• Мощность двигателя – 570 Вт.
• Скорость обработки – 1 м/мин.
• Оснащен пятью твердосплавными пластинами.
• Электрический привод.

EKF-300/450

Переносной фаскосниматель EKF-300/450 используется для снятия прямо- и криволинейных фасок с внутренних и наружных, прямых и радиусных кромок, а также для торцов труб. Подходит для обработки черной и нержавеющей сталей, невязких сплавов цветных металлов. Производитель – BDS Maschinen (Германия).

• Максимальная глубина фаски – 8 мм.
• Угол снятия фаски – 30/45°.
• Напряжение питания – 220 В.
• Мощность – 1500 Вт.
• Частота вращения – 6000 об/мин.
• Масса – 4,6 кг.
• Толщина обрабатываемого изделия – любая.
• Электрический привод.

Rothenberger

Ручной фаскосниматель Rothenberger – линейка оборудования, которое производится одноименной немецкой компанией. Данные кромкорезы делятся на внешние и внутренние, отличаются универсальностью, быстро и чисто выполняют снятие внутренних и внешних фасок, а также производят очищение поверхности.

• Масса агрегата не превышает 100 гр.
• Фаскосниматели подходят для обработки кромок труб, диаметр которых составляет от 3 до 54 мм.

Ручные фаскосниматели делятся на два вида, в зависимости от используемого привода: электрический и пневматический. Каждый тип оснащения обладает собственными преимуществами и недостатками. Кроме этого, между двумя данными видами оборудования существуют различия в технических характеристиках, с которыми можно ознакомиться далее. [ads-pc-3][ads-mob-3]

Разберем назначение фаскоснимателя

В отличие от обыкновенных фаскоснимающих машин, фаскосниматели для стального трубопрокатного сортамента решают следующие задачи:

• Чистка неровных мест, заусениц и срезка фаски только на краевой части.
• Калибровка металлических трубопрокатных изделий.
• Создание фаски, которая позволяет без больших усилий герметично состыковать две металлические трубы.

Такие фаскосниматели обширно используют при прокладке магистрали из труб различного назначения.

Так же приспособление позволяют снять фаску для точной установки металлопластиковой трубы в фитинг, это дает возможность сберечь прокладки – уплотнители внутри. В последствии, это становится гарантией высокой герметичности стыка.

Электрические

Фаскосниматели с электрическим приводом работают от соответствующих сетей. Основным достоинство – электрические сети распространены повсеместно, найти источник питания и подключить агрегат легко и просто. В качестве недостатка следует отметить необходимость обязательного соблюдения техники безопасности, в противном случае, исполнитель рискует получить удар током.

RIDGID (видео)

Данная модель может работать как с трубами, так и с листовым металлом.

GTW-2100

GTW-2100 – фаскосниматель электрический для труб и плоских поверхностей, подходит для работы со сталью, нержавеющей сталью, цветными металлами и другими материалами.

• Максимальный угол снятия фаски – 90°.
• Максимальная ширина фаски – 22 мм.
• Максимальная глубина фаски – 15 мм.
• Минимальный диаметр трубы – 101, 6 мм.
• Мощность – 1700 Вт.
• Масса агрегата – 6,5 кг.
• Три режущие сменные пластины.

К1755

К1755 – фаскосниматель с электроприводом для металлических труб с наружным диаметром 28-42 мм.

• Мощность – 1200 Вт.
• Частота – 50 Гц.
• Напряжение питания – 220 В.
• Осевое перемещение резца – 15 мм.
• Частота вращения не превышает 200 об/мин.
• Масса аппарата не более 11 кг.

ФС-22М

Фаскосниматель ФС-22М – электрический аппарат для обработки кромок листовых материалов.

Технические характеристики:

• Мощность двигателя – 1100 Вт.
• Напряжение питания – 220 В.
• Частота вращения – 3000 об/мин.
• Вес аппарата без оснастки – 20 кг.
• Скорость обработки – 1 м/мин.

ФС-22

Фаскосниматель ФС-22 предназначен для обработки листов и труб из следующих материалов: сталь, нержавейка и легкие сплавы. Многофункциональность делает этот агрегат популярным, поэтому следует ознакомиться с его техническими характеристиками.

• Мощность двигателя – 100 Вт.
• Максимальная ширина фаски – 22 мм.
• Глубина фаски – 11,5.
• Угол снятия фаски – 15-60°.
• Частота вращения – 3000 об/мин.
• Масса – 20 кг.
• Скорость обработки – 1 м/мин.

Конструкция прибора

Основные конструктивные элементы таких аппаратов: корпус (пластиковый или алюминиевый) и роликовый режущий механизм. Их лезвия специальной формы быстро и легко снимают фаску только с наружной поверхности трубы перед раструбной или электромуфтовой сваркой, или сразу снаружи и изнутри. Место среза становится гладким и равномерно скошенным. Большинство моделей способны также удалять грат, образовавшийся в результате сварки в муфте. Они легко регулируются, подстраиваясь под диаметр заготовки и толщину ее стенки.

Пневматические

Кромкорезы в пневматическим приводом станут отличным вариантом в случае отсутствия электричества или присутствия опасности повреждения проводов. Основной недостаток – исполнителю понадобится дополнительное оборудование – источник сжатого воздуха, например, компрессор.
ВАЖНО!Иногда обработка кромок должна вестись в условиях, в которых запрещено использование электричества. Тут пневматика будет незаменима.

ТТ-80

Фоскисниматель ТТ-80 – пневматический кромкорез, предназначенный для внутренней и наружной фаски труб. Крепление на изделие осуществляется с помощью трех самоцентрирующих кулачков.

• Внутренний диаметр труб – 28-76 мм.
• Наружный диаметр труб – 32-80 мм.
• Максимальная толщина стенок трубы – 15 мм.
• Ход резца – 35 мм.
• Частота вращения – 55 об./мин.
• Пневмопривод – 960 л./мин.
• Напряжение – 220 В.
• Вес агрегата – 16 кг.

НТ1738М

Фаскосниматель НТ1738М оснащен пневмоприводом, применяется для обработки кромок труб, внутренний диаметр которых составляет 60-102 мм.

Крепление аппарата осуществляется с внутренней стороны изделия.

• Мощность двигателя – 200 Вт.
• Осевое перемещение резца – 15 мм.
• Частота вращения – 220 об./мин.
• Масса оборудования – 12 кг.

Видео (FUJI)

Небольшой видеообзор оборудования от производителя FUJI.

Для металлических труб

Кромкорез для труб активно применяется в строительной сфере. Без данного оснащения достаточно проблематично представить монтаж различных систем, будь то отопительная магистраль или водопровод. Трубный фаскосниматель обладает несколькими особенностями:

• компактные размеры позволяют использовать установки в различных ситуациях;
• оснащение аппаратов сменными кулачками для надежного крепления;
• трубный фаскосниматель для металлических труб отличается достаточно небольшим весом, не более 20 кг.;
• возможность работы с трубами большого диаметра.

Несмотря на растущую популярность пластиковых труб, часто сегодня исполнителями используются металлические конструкции. Таким образом, популярен фаскосниматель для стальных труб.

Rothenberger 11006

Фаскосниматель Rothenberger 11006 предназначен для зачистки поверхности от заусенцев, однако, подходят и для снятия кромок. Данные кромкорезы делятся на внешние и внутренние, отличаются универсальностью, подходят для работы с трубами из стали, меди, нержавеющей стали. Для исполнителей, которые ищут качественный фаскосниматель для медных труб, рекомендуется обратить внимание на данную модель.

• Вес – 40 гр.
• Минимальный диаметр трубы – 3 мм.
• Максимальный диаметр трубы – 36 мм.
• Ножи из легированной стали дополнительно отшлифованы, что повышает остроту.

AGP

Линейка оборудования под ТМ AGP включает большое разнообразие кромкорезов, выпуском которых занимается одноименная компания. Наиболее востребованным агрегатом является электрический фаскосниматель для труб AGP EB24.

Данная установка подходит для обработки различных материалов: сталь, нержавейка, медь, алюминий, пластик и другие. Функциональность аппарата делает его востребованным у профессиональных исполнителей. Поэтому для желающих приобрести фаскосниматель для нержавеющих труб стоит обратить внимание на данную модель.

Технические характеристики:

• Максимальная толщина фаски – 21 мм.
• Угол снятия фаски – 15-60°.
• Диаметр труб – 150-350 мм.
• Мощность – 1100 Вт.
• Напряжение – 220-240 В / 50-60 Гц.
• Частота вращения – 3000 об/мин.
• Вес равен примерно 20,5 кг.

Huawei

Компания-производитель “Huawei” производит и предлагает торцевые кромкорезы бренда ISY: ISY-80; ISY-150; ISY-250; ISY-351; ISY-630. Фаскосниматель Huawei применяется для обработки труб, внешний диаметр которых охватывает диапазон от 32 до 630 мм, а внутренний – 28-600 мм.

• Толщина стенок заготовки не должна превышать 15 мм.
• Электрический привод.
• Угол снятия фаски – не более 60°.
• Напряжение питания – 220 В.
• Мощность – 1600-4500 Вт.
• Частота вращения – 10-54 об/мин.
• Два твердосплавных резца.
• Масса – 18-51 кг.

[ads-pc-4][ads-mob-4]

Области применения

Фаскосниматель для труб используют в следующих случаях:

• Технология правильный сварки стальных труб заключается в образовании между стыкуемыми участками сварочной ванны, в которой располагается расплавленный металл от электрода. Чтобы получить свободное пространство для размещения расплава, торцы трубных заготовок срезают под определенным углом, используя для этого различный инструмент.

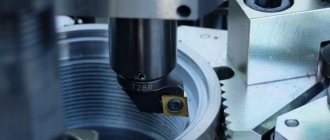

• Фаскосниматели могут быть полезны при нарезании различного вида резьб. В этом случае на скошенной торец намного проще одевать плашку или трубный клупп.
• Некоторые виды промышленного инструмента для монтажа трубопроводных магистралей одновременно проводят выравнивание торца, обрезанного, к примеру, газовой горелкой, и снятие фаски.
• Помимо использования на трубных изделиях, фаскосниматели могут быть использованы при подготовке к сварке прямолинейных участков, обработки отверстий в металлических изделиях под потайные головки винтов.
• Мобильный фаскосниматель может быть использован для округления краев, удаления заусенцев и острых углов на любых заготовках.
• При монтаже климатической техники производят развальцовку медных труб под компрессионное соединение. Перед проведением этой операции обязательно снимают внутреннюю фаску с труб ручным приспособлением – риммером.
• Сталь считают одним из наиболее жестких и твердых металлов. Поэтому при помощи любого фаскоснимателя для стали несложно провести аналогичные операции на изделиях из более мягких металлов (нержавейка, медь, латунь, алюминий) и любых видов пластиков.

Рис. 2 Типы крепления и привода фаскоснимателей

Для листового металла

Металл листового формата широко используется в различных сферах и областях. Поэтому фаскосниматель для листа востребован среди исполнителей различного уровня. Оснащение подобного типа обладает конструктивными особенностями: наличие опорных роликов позволяет кромкорезу удерживать на плоской поверхности, прижиматься к торцу и осуществлять обработку; эргономичная рукоятка гарантирует удобство и легкость в перемещении агрегата без особых усилий.

МТ-24

Фаскосниматель МТ-24 предназначен для обработки кромок листовых металлических материалов, применяется при изготовлении и монтаже металлоконструкций.

• Максимальная ширина фаски – 22 мм.
• Максимальный угол снятия фаски – 60°.
• Мощность – 1100 Вт.
• Частота вращения – 3600 об/мин.
• Масса – 19,3 кг.
• Количество фрез – 2 шт; количество пластин на фрезе – 12 шт.

CHP-12

CHP-12 – фаскосниматель, применяемый для обработки одно- и двухсторонних кромок листовых материалов из нержавеющей и углеродистых сталей, алюминия и его сплавов.

Производителем данной универсальной установки является компания “CeVisa” (Испания).

• Максимальный угол снятия фаски – 45°.
• Максимальная ширина фаски – 12 мм.
• Максимальная глубина снятия – 8,7 мм.
• Скорость обработки – 2,6 м/мин.
• Толщина обрабатываемой заготовки не должна превышать 40 мм.
• Мощность привода – 2200-3000 Вт.
• Напряжения питания – 380 В.
• Частота вращения – 1400 об/мин.
• Масса – 65 кг.

Также следует отметить, что данная установка может применяться и для работы с трубами от 100 мм.

UZ-12

Автоматический фаскосниматель UZ-12 производится компанией “NKO Machines” (Чехия). Данный аппарат предназначен для работы по верхней и нижней кромкам, применяется для обработки чугуна, нержавеющей стали, меди, алюминия и латуни, обладает высоким уровнем производительности. Агрегат может устанавливаться на лист в вертикальном и горизонтальном положении.

• Максимальный угол снятия фаски, достигаемый при помощи оснастки – 50°.
• Максимальная ширина фаски – 12 мм.
• Максимальная толщина листа – 35 мм.
• Минимальный размер заготовки – 60 х 60 мм.
• Скорость обработки – 1,8 м/мин.
• Мощность двигателя – 400 Вт.
• Важно! Небольшой вес 30 кг. позволяет использовать установку в качестве как мобильного, так и стационарного станка.

Какие бывают виды устройств

На данный момент на рынке представлен широкий ассортимент данных инструментов. Но, перед походом в магазин, следует определиться, какими характеристиками он должен обладать.

Так же следует учесть и материал, который мы будем подвергать обработке. Виды и предназначение этих приспособлений следующие:

• Используются для отделки труб из пластика.
• Для металлических труб.
• Для полиэтиленовых труб.

По сложности выполняемых действий, фаскосниматели делят на:

• Устройства гидравлического типа.
• Пневматические механизмы.
• Устройства электрического типа.
• Ручные агрегаты.

Резцы

Резцы – основная деталь фаскоснимателя, которая производит разделку кромок. Модели оборудования оснащены стальными сменными резцами.

Сварщикам предлагается 2 вида резцов:

• фасонные применяются для обработки внутренних и наружных, а также торцевых поверхностей сложной конфигурации;
• торцевые используются при обработке простых по форме изделий.

Благодаря сменным режущим деталям, машина может изготавливать фаски под разными углами:

• плоские резцы обрабатывают кромки по углом в 0°;
• конические резцы: 15; 30; 37,5; 35; 60°;
• внутренние конические резаки – 15°.

Ознакомившись с данной информацией, исполнитель сможет выбрать необходимую модель фаскоснимателя и резцов для оборудования.

Нюансы, заслуживающие внимания

При выборе модели необходимо определить оптимальный тип аппарата. Также необходимо обращать внимание:

• на эргономику устройства (расположение рукояток, конструкцию направляющей);
• доступность и удобство органов управления;
• габаритные размеры и вес;
• простоту и точность регулировки под разные диаметры труб (предпочтительнее бесступенчатая система);
• возможность изменения глубины разделки и угла фаски;
• геометрию, количество и крепление лезвий (неподвижно зафиксированные или поворотные);
• наличие антипригарного покрытия на рабочей поверхности;
• комплектацию (сменные лезвия, резцы, короб для хранения, вкладыши).

Использование фаскоснимателя увеличивает эффективность обработки полимерных труб. Его быстрая и качественная работа — залог максимальной производительности, успешности бизнеса.
